COMENTARIO FÍSICO A LA HOJA 681 DEL MTN CASTAÑAR DE IBOR.

Presentaciones similares


Presentación del tema: "COMENTARIO FÍSICO A LA HOJA 681 DEL MTN CASTAÑAR DE IBOR."— Transcripción de la presentación:

1 COMENTARIO FÍSICO A LA HOJA 681 DEL MTN CASTAÑAR DE IBOR

2 Situación hoja 681

3 Situación y generalidades

4

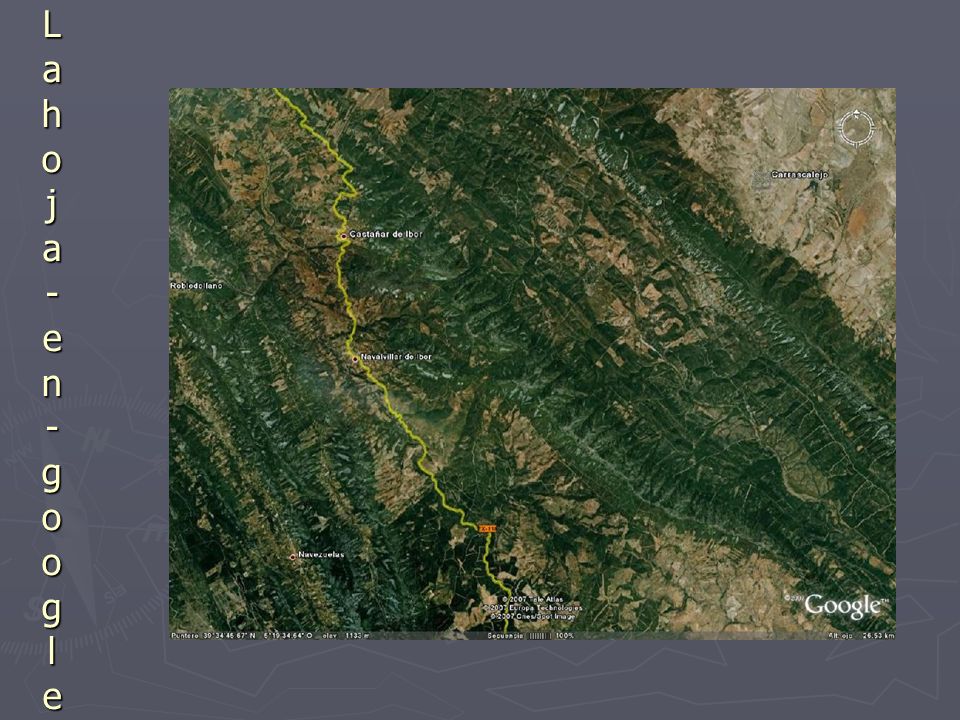

5 Lahoja-en-googleLahoja-en-googleLahoja-en-googleLahoja-en-google

6 HOJA 681 CASTAÑAR DE IBOR La hoja describe gran parte de las Villuercas La hoja describe gran parte de las Villuercas Se extiende sobre la provincia de Cáceres, y un pequeño territorio toledano Se extiende sobre la provincia de Cáceres, y un pequeño territorio toledano La longitud está establecida respecto al meridiano de Madrid (3º al E de Greenwich ) La longitud está establecida respecto al meridiano de Madrid (3º al E de Greenwich )

7 1. CARACTERIZACIÓN GLOBAL La hoja se encuentra surcada de alineaciones con una disposición NW-SE, La hoja se encuentra surcada de alineaciones con una disposición NW-SE, Sierras y valles paralelos Sierras y valles paralelos Aparece en el sector NE una pequeña zona relativamente plana Aparece en el sector NE una pequeña zona relativamente plana A esta conclusión podemos llegar por simple observación o por un proceso más laborioso pero que nos va dando pistas para los siguientes pasos

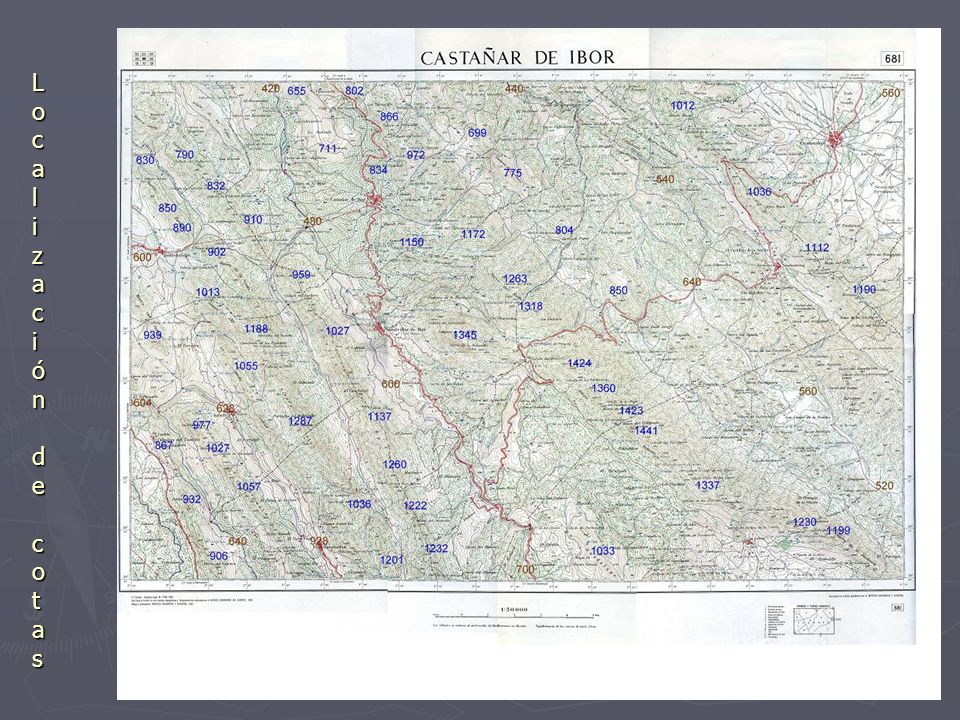

8 Localización de cotasLocalización de cotasLocalización de cotasLocalización de cotas

9 Localización de cotasLocalización de cotasLocalización de cotasLocalización de cotas

10 líneas divisorias líneas divisorias líneas divisorias líneas divisorias

11 líneas divisorias líneas divisorias líneas divisorias líneas divisorias

12 2. DESCRIPCIÓN DE LAS UNIDADES De SO a NE, encontramos la siguiente secuencia: De SO a NE, encontramos la siguiente secuencia: Valle del Río Berzocana Valle del Río Berzocana Sierra de Ortijuela Sierra de Ortijuela Valle del Río Almonte Valle del Río Almonte Sierra Alta Sierra Alta Valle del Río Viejas Valle del Río Viejas Sierra de Viejas Sierra de Viejas Valle del Río Ibor Valle del Río Ibor Sierras de Navalvillar, Rullo Sierras de Navalvillar, Rullo Valles del Guadija al norte y Guadarranque al sur Valles del Guadija al norte y Guadarranque al sur Sierra de Altamira Sierra de Altamira Tierras de Carrascalejo Tierras de Carrascalejo

13 2. DESCRIPCIÓN DE LAS UNIDADES Al observar las cotas podemos concluir las sierras ganan altura hacia el SE las sierras ganan altura hacia el SE Mantienen bastante paralelismo entre si también altimétricamente Mantienen bastante paralelismo entre si también altimétricamente Son sierras de poca extensión transversal Son sierras de poca extensión transversal Separadas profundamente por los valles Separadas profundamente por los valles Formas cresteríos, alineaciones de picos Formas cresteríos, alineaciones de picos

14 Cortes transversales

15 2. DESCRIPCIÓN DE LAS UNIDADES De los cortes topográficos concluimos De los cortes topográficos concluimos la estrechez de las sierras la estrechez de las sierras La simetría de sus vertientes La simetría de sus vertientes La profunda separación por los valles La profunda separación por los valles La extensión llana, penillanura, de Carrascalejo La extensión llana, penillanura, de Carrascalejo

16 2. DESCRIPCIÓN DE LAS UNIDADES De los valles afirmamos: Son profundos, y encajados Son profundos, y encajados Presentan un perfil en V Presentan un perfil en V Son de vertientes muy simétricas Son de vertientes muy simétricas Tienen disposición paralela a las sierras, salvo la perpendicularidad del río Almonte en la Sª de Ortijuela, y el Viejas para desembocar en el río Ibor Tienen disposición paralela a las sierras, salvo la perpendicularidad del río Almonte en la Sª de Ortijuela, y el Viejas para desembocar en el río Ibor

17 2. DESCRIPCIÓN DE LAS UNIDADES Red Hidrográfica 1: Está perfectamente adaptada a la estructura Está perfectamente adaptada a la estructura Disposición reticular: los cauces más importantes paralelos a las sierras, los barrancos perpendiculares. Consecuentes Disposición reticular: los cauces más importantes paralelos a las sierras, los barrancos perpendiculares. Consecuentes El Almonte y el Viejas se comportan como subsecuentes cruzando las sierras por las zonas de menor altura El Almonte y el Viejas se comportan como subsecuentes cruzando las sierras por las zonas de menor altura

18 2. DESCRIPCIÓN DE LAS UNIDADES Red Hidrográfica 2: Todos los cauces ríos, y barrancos discurren muy encajados (cortes y topónimos) Todos los cauces ríos, y barrancos discurren muy encajados (cortes y topónimos) En el este de la hoja, hacia el centro, se encuentra la divisoria entre los ríos Gualija (Tajo) y Guadarranque (Guadiana). En el este de la hoja, hacia el centro, se encuentra la divisoria entre los ríos Gualija (Tajo) y Guadarranque (Guadiana). La escasa diferencia de la divisoria habla de un proceso de captura, por parte de este último La escasa diferencia de la divisoria habla de un proceso de captura, por parte de este último Sólo el Guadarranque presenta un perfil transversal menos cerrado, siendo el que se dirige al sur Sólo el Guadarranque presenta un perfil transversal menos cerrado, siendo el que se dirige al sur

19 Red -hidrográficaRed -hidrográficaRed -hidrográficaRed -hidrográfica

20 Red -hidrográficaRed -hidrográficaRed -hidrográficaRed -hidrográfica

21 3. SÍNTESIS Y CONCLUSIONES reconstrucción de la hoja en 3D

22 3. SÍNTESIS Y CONCLUSIONES vista del Río Almonte

23 3. SÍNTESIS Y CONCLUSIONES El relieve de la hoja presenta claramente una estructura apalachense. El relieve de la hoja presenta claramente una estructura apalachense. Proceso de rejuvenecimiento de una sucesión de sinclinales y anticlinales, que desde la antigua cordillera hercínica, sufrió un proceso de peniplanización durante el secundario, y el posterior rejuvenecimiento terciario. Proceso de rejuvenecimiento de una sucesión de sinclinales y anticlinales, que desde la antigua cordillera hercínica, sufrió un proceso de peniplanización durante el secundario, y el posterior rejuvenecimiento terciario. La red hidrográfica se adapta a la estructura en su escorrentía, con un par de subsecuencias, y fenómenos de captura La red hidrográfica se adapta a la estructura en su escorrentía, con un par de subsecuencias, y fenómenos de captura

24 3. SÍNTESIS Y CONCLUSIONES En la actualidad presenta la acción de la erosión normal En la actualidad presenta la acción de la erosión normal Por la altura, hasta 1400 metros, Navalvillar y Cervales, los fenómenos periglaciares en época invernal, alternancia de hielo-deshielo provocarán procesos de crioclástia y gelivación (canchales, pisadas de vacas), en formas heredadas y actuales. Por la altura, hasta 1400 metros, Navalvillar y Cervales, los fenómenos periglaciares en época invernal, alternancia de hielo-deshielo provocarán procesos de crioclástia y gelivación (canchales, pisadas de vacas), en formas heredadas y actuales.

25 Modelo de estructura

26 4. RESUMEN
