Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad.

Presentación del tema: "Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad."— Transcripción de la presentación:

1 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Circuitos Digitales II The General Computer Architecture The Multicycle Design Semana No.10 Semestre 2011-2 Prof. Eugenio Duque eaduque@udea.edu.co Prof. Gustavo Patiño (en comisión) gpatino@udea.edu.co Departamento de Ingeniería Electrónica Facultad de Ingeniería

2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Data/Control Signal Flow Examples The following diagrams illustrate the flow of control signals and data in some example MIPS instructions in the single cycle implementation. The single cycle implementation is just a stepping stone to the final MIPS design, but this simpler example has all the features of the more complex final design in terms of data routing and the way in which the control signals determine the specific operation for each given instruction. Note the data flow in these instructions.

3 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Start of R-Type Instruction

4 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Next Step of R-Type Instruction

5 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Third Step of R-Type Instruction

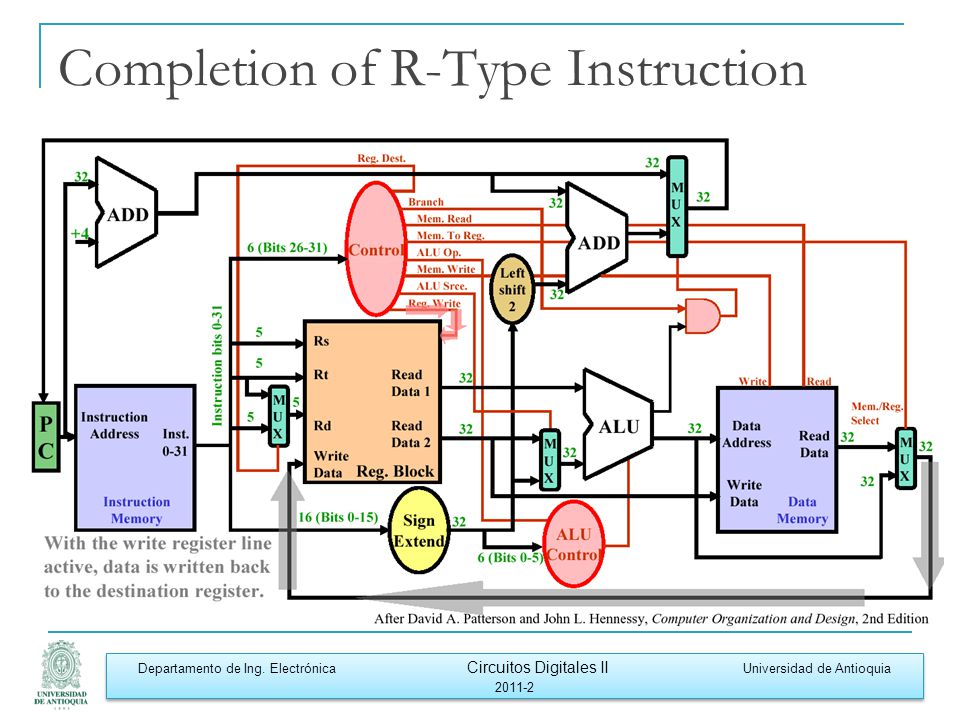

6 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Completion of R-Type Instruction

7 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Load Instruction

8 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Branch Instruction

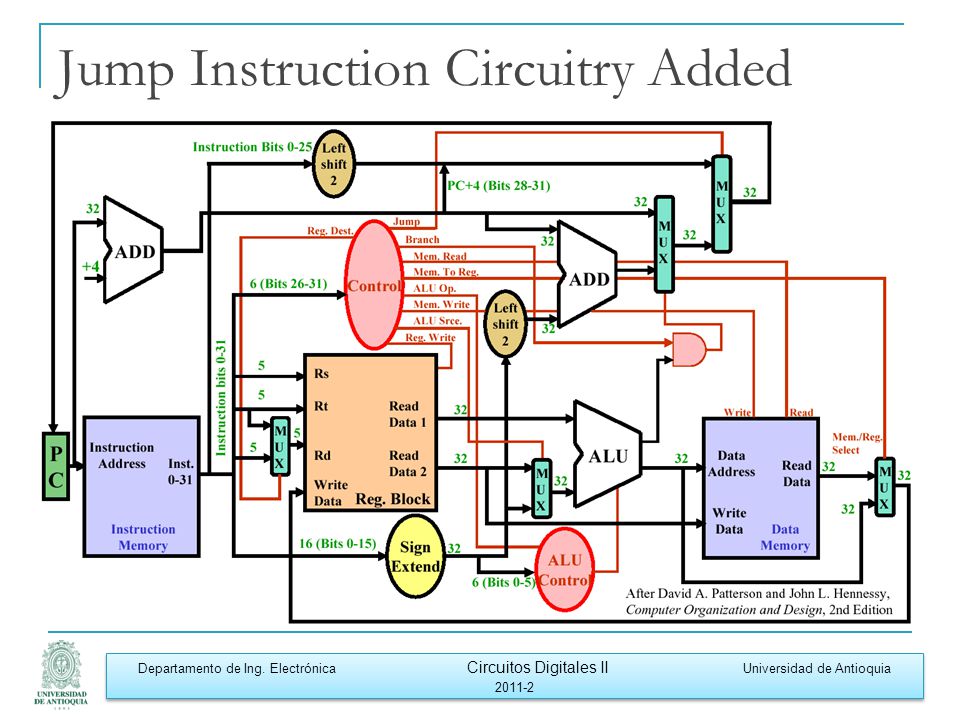

9 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Jump Instruction Circuitry Added

10 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Jump Instruction Flow

11 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Drawbacks of the Single-Cycle Implementation We have now completed design of the basic MIPS CPU. Although a good basic design, it has a serious drawback: The processor is designed so that all instructions complete in one clock cycle. While this assures that there is sufficient time to complete any instruction, it also means that one clock period must be long enough to accommodate the longest and most complicated instruction. Thus, ALL instructions take as long as the longest instruction. Since many (most!) instructions in the MIPS architecture take less time to execute than the longest instructions (which are usually the lw memory reference instructions), this means that we are slowing execution of the CPU a large part of the time to accommodate instructions that occur substantially less frequently.

12 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Comparative Instruction Timing

13 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 MultiCycle Implementation A solution to the single-cycle problem is stated as follows: Each instruction has several phases, such as fetch/decode, register selection, ALU processing, etc. Instead of using a single clock cycle for the whole instruction, run the clock much faster, and have a single clock cycle for each of the elements or phases of the instruction process. Many instructions take fewer phases (for example, jump, branch [the fewest phases], register-register or store instructions), so these instructions execute much faster. As most instructions execute faster than the longest instructions (such as lw), the average instruction time will be reduced substantially.

14 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 MIPS Multicycle Concept Split the processing into five processing segments. Run the clock much faster (essentially 5X faster!). Do one instruction segment per clock cycle. PC updates, branches and jumps take 3 processing segments since they are simpler; they run much faster. Register-register instructions do not require memory access. They take four instruction segments and finish in about 30% more time than jumps and branches. Only load memory-access instructions take a full five processing segments (store takes only four), but do not slow down the other instructions to their speed.

15 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Multicycle Implementation

16 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Times Instruction Cycle Times

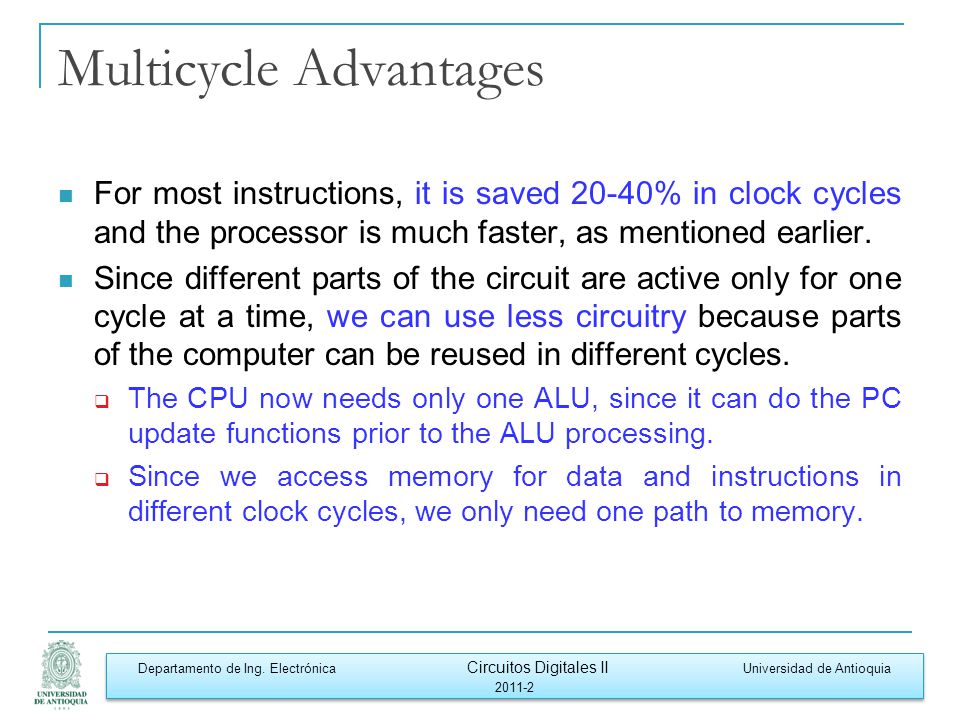

17 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Multicycle Advantages For most instructions, it is saved 20-40% in clock cycles and the processor is much faster, as mentioned earlier. Since different parts of the circuit are active only for one cycle at a time, we can use less circuitry because parts of the computer can be reused in different cycles. The CPU now needs only one ALU, since it can do the PC update functions prior to the ALU processing. Since we access memory for data and instructions in different clock cycles, we only need one path to memory.

18 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Major Impediment to Multicycle Implementation The multicycle processor takes up to 5 clock cycles to complete an instruction. Each time the clock ticks, part of the instruction is completed, not all of it. That means that at the end of each clock cycle, we have partial instruction results, but no place to store them! A first concern is therefore a way to store intermediate data as the instruction winds its way through the various segments of processing.

19 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Intermediate Results Storage Requirements

20 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 First-Pass Register Placement

21 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Preliminary Multicycle Design Without Control The preliminary processing design is more compact

22 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Departamento de Ing. Electrónica Circuitos Digitales II Universidad de Antioquia 2011-2 Multicycle with ALU Control and PC
