1 Investigación Servidor de Aplicaciones WebSphere David Bernal Indira Cohen Jesús Otero Norman Quintero

2 Agenda Arquitectura Especificaciones Servicios Configuración Interacción con el servidor Web Acceso a datos Herramientas de Desarrollo Herramientas de Administración

3 Servidor de Aplicaciones Webshpere WebSphere es la plataforma de desarrollo y despliegue de aplicaciones e-business de IBM. Application Server (WAS) es el nombre del servidor de aplicaciones, basado en la especificación J2EE, el cual viene en versiones para distintas plataformas (Windows NT/2000, OS/400, Solaris, HP-UX)

4 El Servidor de aplicaciones WebSphere ofrece: Integración Escalabilidad Flexibilidad Escalabilidad

5 Arquitectura del Servidor de aplicaciones WebSphere WebSphere Application Server proporciona la capa de la lógica de aplicación en una arquitectura de tres niveles, lo que permite a los componentes de cliente interactuar con los recursos de datos y las aplicaciones heredadas. Trabaja sobre el modelo de programación por capas

6

7 Servidor de aplicaciones J2EE

8 Capas lógicas del servidor de aplicaciones

9 Especificaciones

10 Administration Server Administración de la ejecución, seguridad, coordinación de transacciones, administración del flujo de trabajo Se ejecuta en todos los nodos de un dominio Controla la interacción entre los nodos

11 Application Server Contiene el código: servlets, JSPs, EJBs. Puede definir múltiples servidores de aplicaciones Cada servidor de aplicaciones tiene su propia JVM (Java Virtual Machine)

12 Administrative Database Almacena toda la información de configuración en tiempo de ejecución en un simple repositorio Soporta DB2, Oracle, Sybase(WS adv. Ed) Administrative Console GUI para la administración de un dominio WebSphere Puede ejecutarse local o en forma remota.

13 Colas de aplicaciones y soporte multiproceso

14 IBM Websphere Application Server Servicios IBM WebSphere Application Server proporciona servicios esenciales para facilitar la construcción de aplicaciones e-business flexibles y dinámicas. Estos servicios amplían y dan soporte a los estándares abiertos de los servicios Web y J2EE, con un énfasis en la integración y reutilización de aplicaciones

15 Carga de clase El producto WebSphere Application Server proporciona políticas, características y modalidades de carga de clases que permiten desplegar y ejecutar las aplicaciones correctamente

16 Soporte de internacionalización Si el componente de aplicación tiene que dar soporte a varios entornos locales, la API de texto localizable puede ser de gran ayuda a los desarrolladores y administradores mediante la gestión central de las series visualizadas.

17 IBM Websphere Application Server Interacción con el Servidor Web El servidor web puede ser cualquiera soportada por un complemento HTTP de websphere (Microsoft IIS e IBM HTTP Server -AIX) HTTP puede dirigirse directamente al servidor de aplicaciones Por defecto: El puerto para SW es 80 y para SA es 9080 (configurables)

18 La redirección hacia servidor de aplicaciones puede configurarse en un archivo XML en el complemento del SW Pueden definirse diferentes reglas que enrutan los requerimientos a diferentes SA La configuración de IBM WebSphere puede utilizar el servidor HTTP de Apache Group como un servidor web que administra las peticiones de HTTP entrantes y el contenido estático. IBM ha implementado un conector de web nativo que se integra al servidor web de Apache

19 HTTP o HTTPS El método de conexión con HTTP (o el protocolo seguro HTTPS) entre Domino y WebSphere sólo está soportado en WebSphere V4.0.

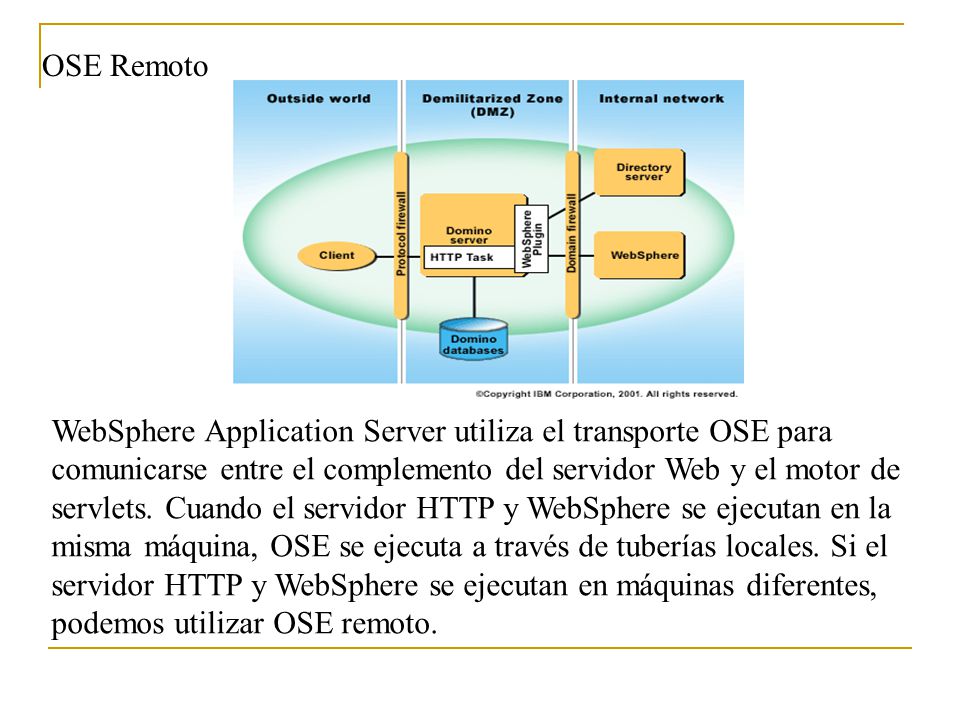

20 OSE Remoto WebSphere Application Server utiliza el transporte OSE para comunicarse entre el complemento del servidor Web y el motor de servlets. Cuando el servidor HTTP y WebSphere se ejecutan en la misma máquina, OSE se ejecuta a través de tuberías locales. Si el servidor HTTP y WebSphere se ejecutan en máquinas diferentes, podemos utilizar OSE remoto.

21 Servlet redirector Un servlet redirector es un caso especial de un servidor de aplicaciones que se ejecuta en el mismo computador que el servidor HTTP y su archivo de componente. Se suministra con WebSphere v3.5

22 IIOP El protocolo IIOP (Internet Inter-ORB Protocol) es un estándar del sector que puede utilizarse para proporcionar comunicación entre programas de aplicación orientados a objetos que se ejecuten en diferentes procesadores. Forma parte de la especificación CORBA (Common Object Request Broker Architecture) y da soporte a objetos distribuidos en una red TCP/IP.

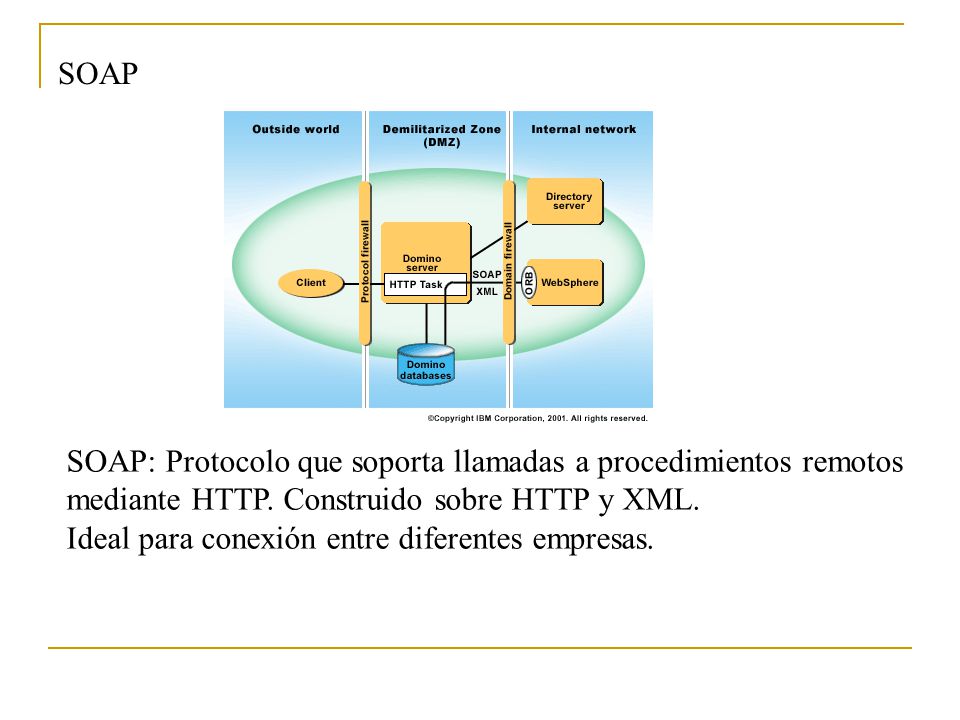

23 SOAP SOAP: Protocolo que soporta llamadas a procedimientos remotos mediante HTTP. Construido sobre HTTP y XML. Ideal para conexión entre diferentes empresas.

24 WebSphere Application Server Acceso a Datos

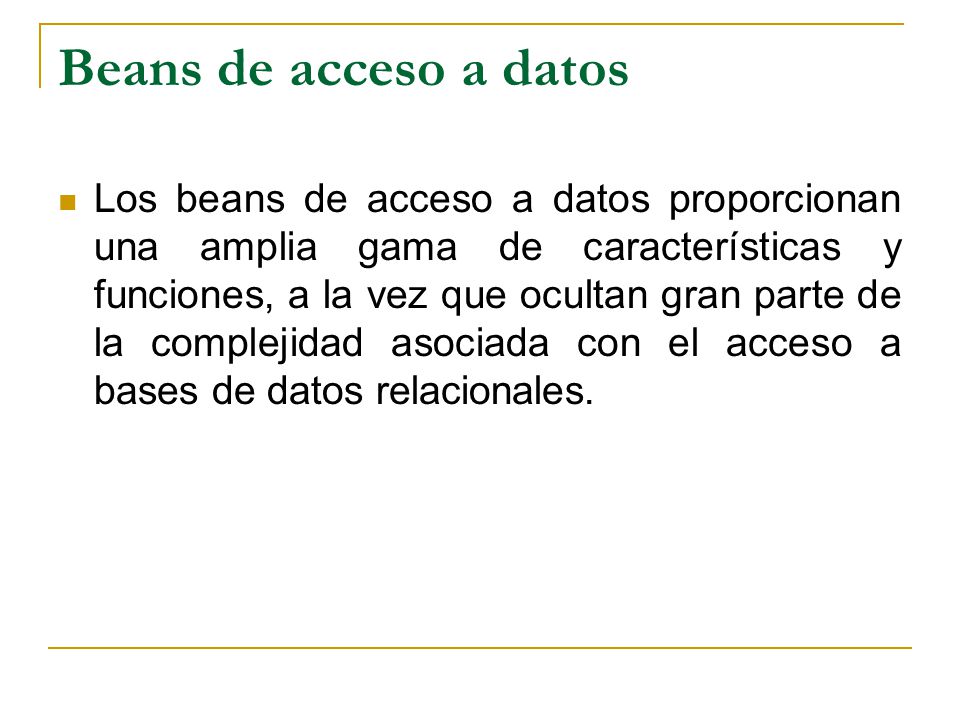

25 Beans de acceso a datos Los beans de acceso a datos proporcionan una amplia gama de características y funciones, a la vez que ocultan gran parte de la complejidad asociada con el acceso a bases de datos relacionales.

26 Son clases de Java escritas en la Especificación JavaBeans. Puede emplear los beans de acceso a datos en herramientas compatibles con JavaBeans, como IBM WebSphere Studio Application Developer (WSAD). Puesto que los beans de acceso a datos son también clases de Java, puede emplearlos como clases ordinarias.

27 IBM Websphere Application Server Herramientas de Desarrollo WebSphere Studio es el IDE de la familia, el mismo permite integrar todo el desarrollo J2EE y Web en único entorno, pudiendo el desarrollador hacer su trabajo desde distintas perspectivas. IBM Websphere Studio Developer 5.1.1

28 La especificación J2EE (Java 2 Platform, Enterprise Edition) es el estándar para desarrollar, desplegar y ejecutar aplicaciones de empresa.

29 IDE de WebSphere Studio Workbench se basa en los estándares abiertos y basados en la fundación Eclipse. WebSphere Studio Workbench ofrece la infraestructura para integrar las herramientas de desarrollo IBM y no IBM y facilita su interoperación sin fisuras.

30 IBM Websphere Application Server Modelo de Administración Gráfico (Consola de administración) Línea de comandos (Permite implementar otras consolas diferentes a la proveída por IBM) Sirve para administrar dominios administrativos

31 Dominio administrativo Conjunto de uno o mas nodos (máquinas físicas) que comparten un repositorio administrativo almacenado en una base de datos relacional.

32 Dominio administrativo

33 Componentes de un dominio de administración Servidor de administración Es responsable del manejo en tiempo de ejecución, seguridad, coordinación de transacciones y carga de trabajo. Cada servidor de administración en un dominio de administración se conecta al repositorio compartido y provee una vista particular de todos los nodos en el dominio de administración. Se puede usar cualquier servidor de administración ubicado en cualquier nodo para administrar todo el dominio de administración

34 Consola de Administración

35

36

37 Carácterísticas de la Consola de Administración Suministrada con el software (Se pueden utilizar otras herramientas de administración) Ambiente web (se visualiza en un browser) Multiplataforma por estar implementada en Java Permite conectarse a varios servidores WebSphere remotos

38 Versiones del producto Versión actual: 5.0 Tipos de producto de la versión 5.0: Server – Express For z/OS – Network deployment Enterprise Todos se manejan desde la misma consola de administración

39 Ubicación en la arquitectura
