Construcción de un radiotelescopio para prácticas de alumnos (I y II)

Presentación del tema: "Construcción de un radiotelescopio para prácticas de alumnos (I y II)"— Transcripción de la presentación:

1 Construcción de un radiotelescopio para prácticas de alumnos (I y II)
Trabajo académicamente dirigido. Curso Construcción de un radiotelescopio para prácticas de alumnos (I y II) Alumnos: Enrique Díez Alonso Santiago Pérez Hoyos Profesor: Jaime Zamorano Departamento de Astrofísica y CC. De la Atmósfera Universidad Complutense de Madrid Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

2 Breve historia del proyecto
Curso : Construcción del dipolo /2 Curso : Construcción de la RadioJove Cursos 2001-??: Prácticas, nuevos proyectos,... Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

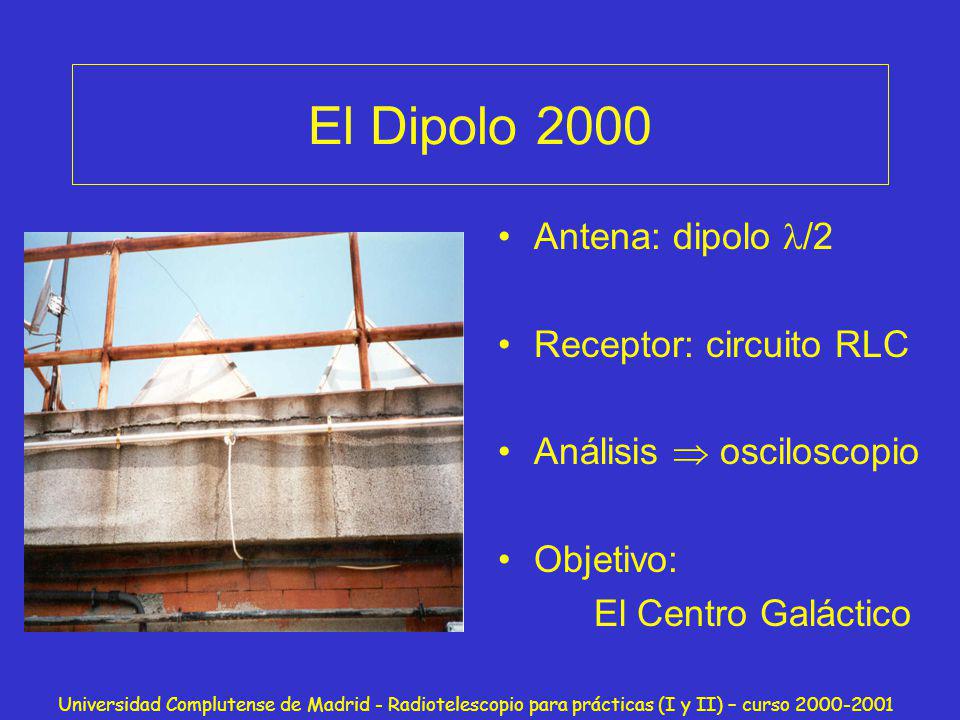

3 El Dipolo 2000 Antena: dipolo /2 Receptor: circuito RLC
Análisis  osciloscopio Objetivo: El Centro Galáctico Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

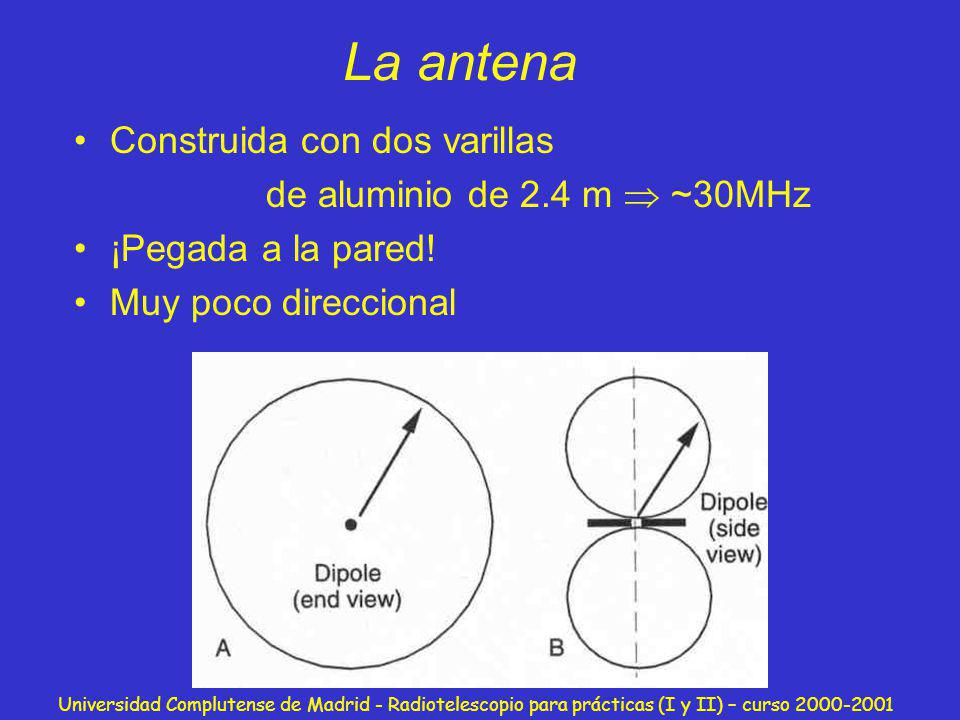

4 La antena Construida con dos varillas de aluminio de 2.4 m  ~30MHz
¡Pegada a la pared! Muy poco direccional Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

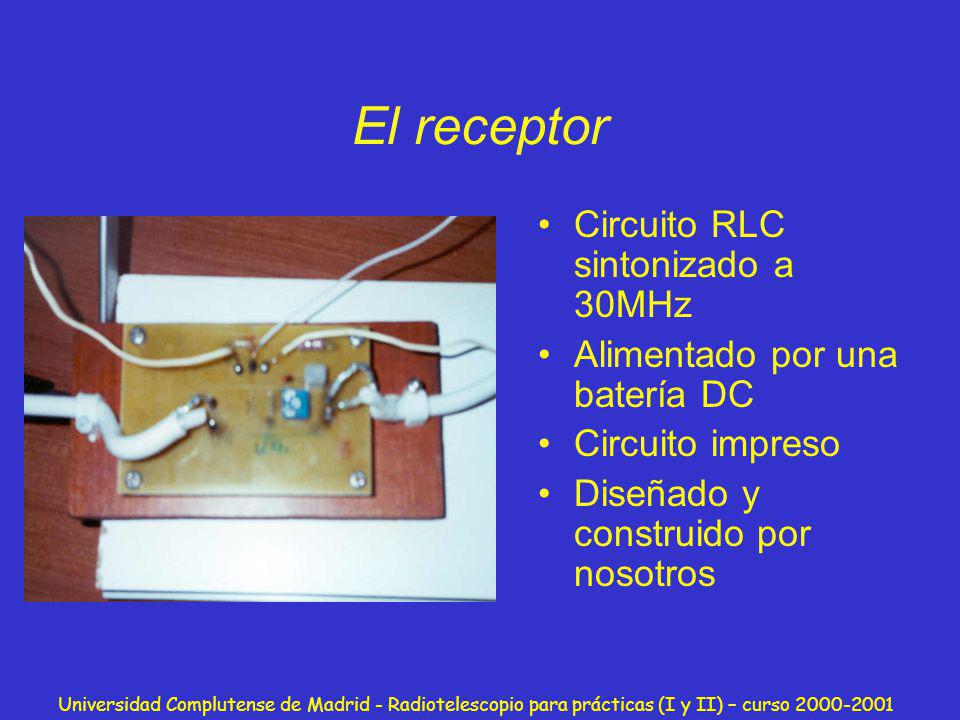

5 El receptor Circuito RLC sintonizado a 30MHz
Alimentado por una batería DC Circuito impreso Diseñado y construido por nosotros Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

6 Los complementos Mucho cable coaxial Osciloscopio Lápiz y papel
Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

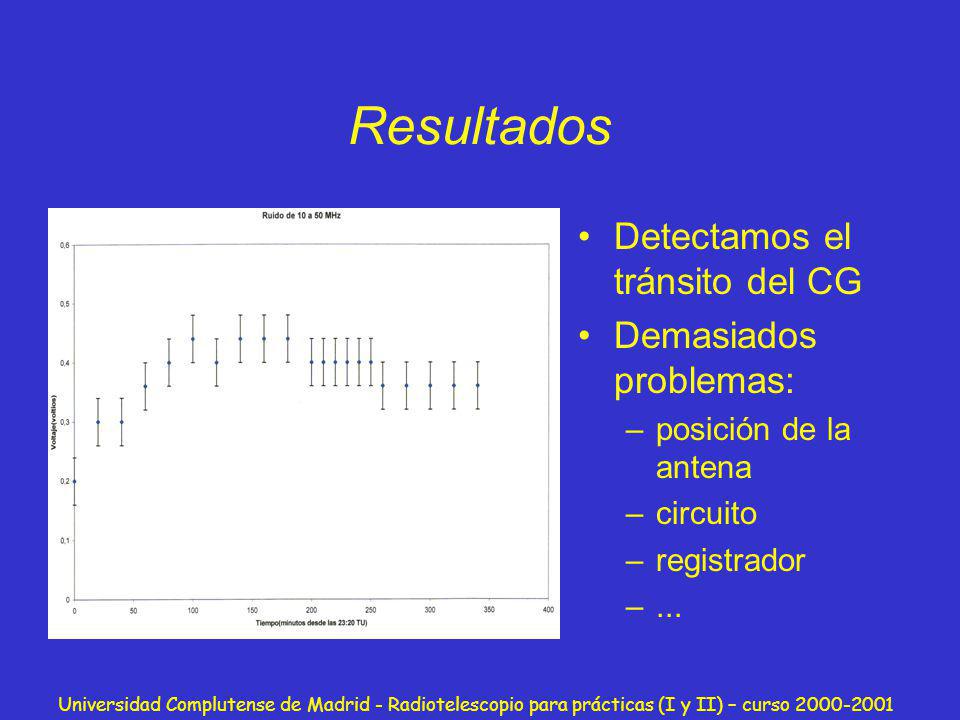

7 Resultados Detectamos el tránsito del CG Demasiados problemas:
posición de la antena circuito registrador ... Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

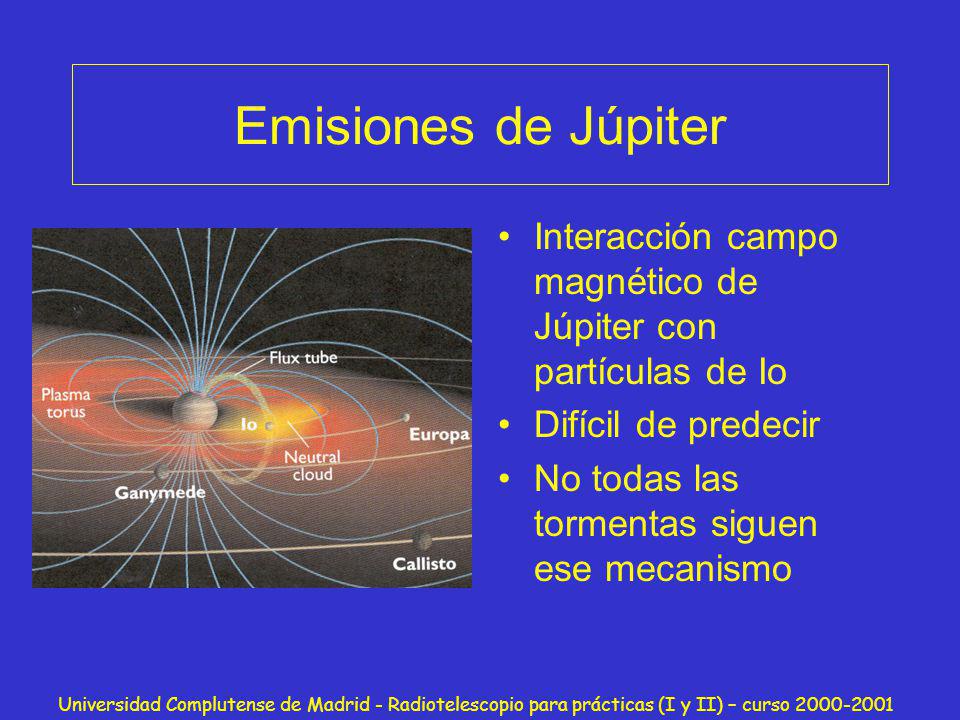

8 Emisiones de Júpiter Interacción campo magnético de Júpiter con partículas de Io Difícil de predecir No todas las tormentas siguen ese mecanismo Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

9 Otras ideas Antena circular:
muy sencilla aparato de radio El resto de los proyectos: muy caros y complejos Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

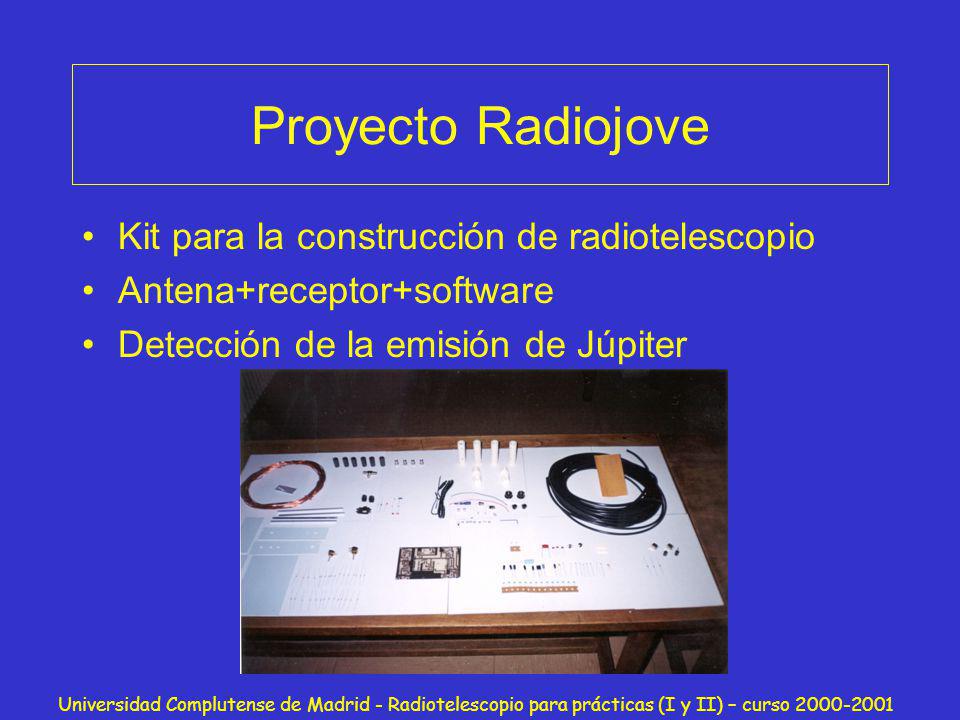

10 Proyecto Radiojove Kit para la construcción de radiotelescopio
Antena+receptor+software Detección de la emisión de Júpiter Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

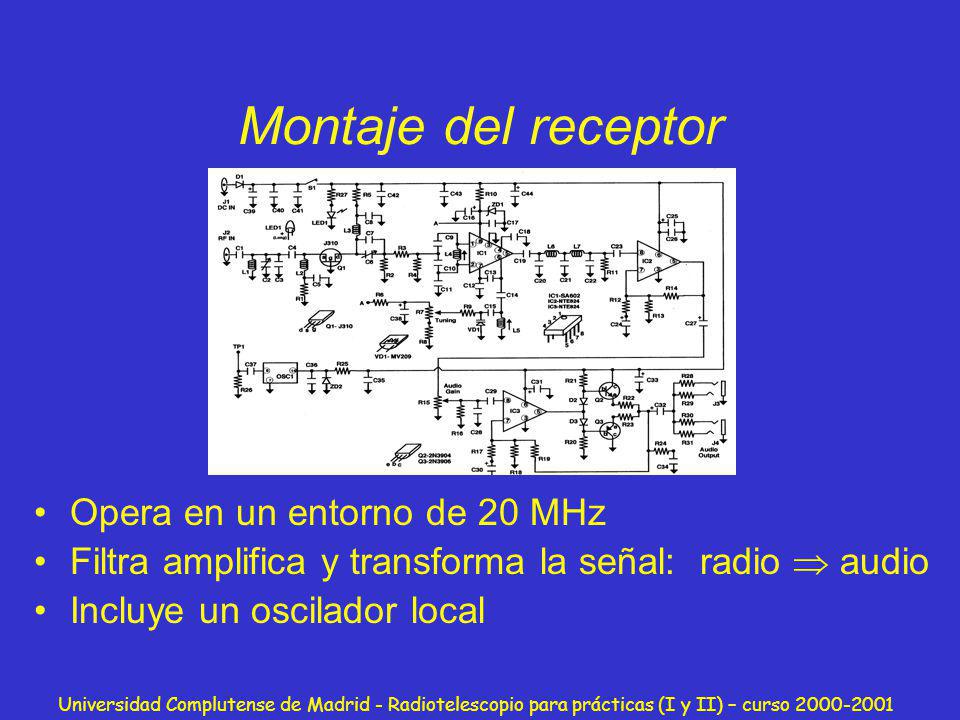

11 Montaje del receptor Opera en un entorno de 20 MHz
Filtra amplifica y transforma la señal: radio  audio Incluye un oscilador local Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

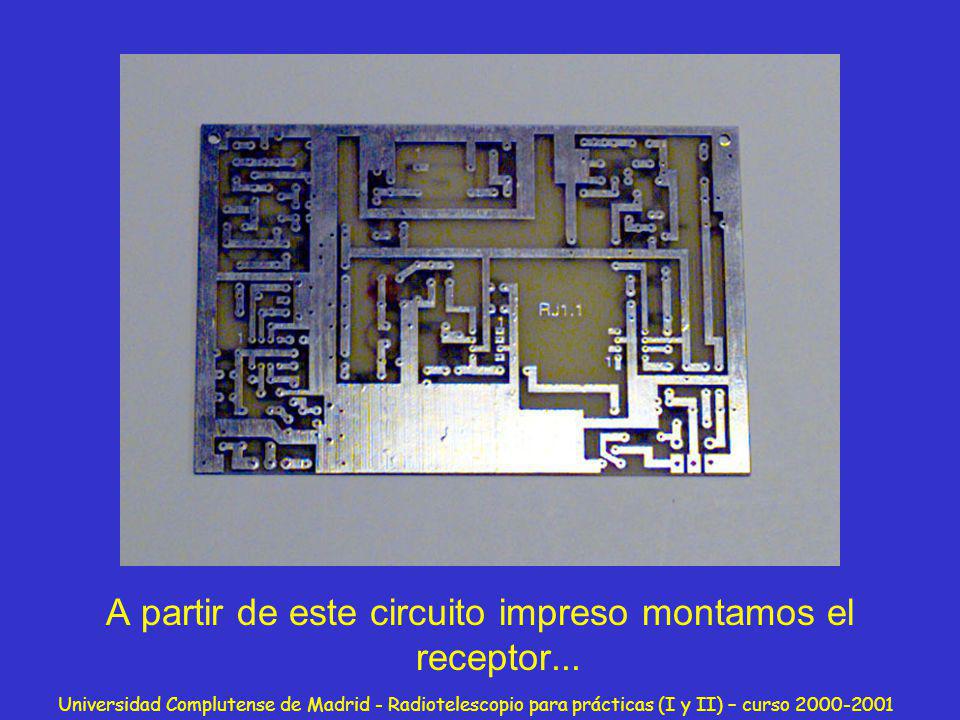

12 A partir de este circuito impreso montamos el receptor...
Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

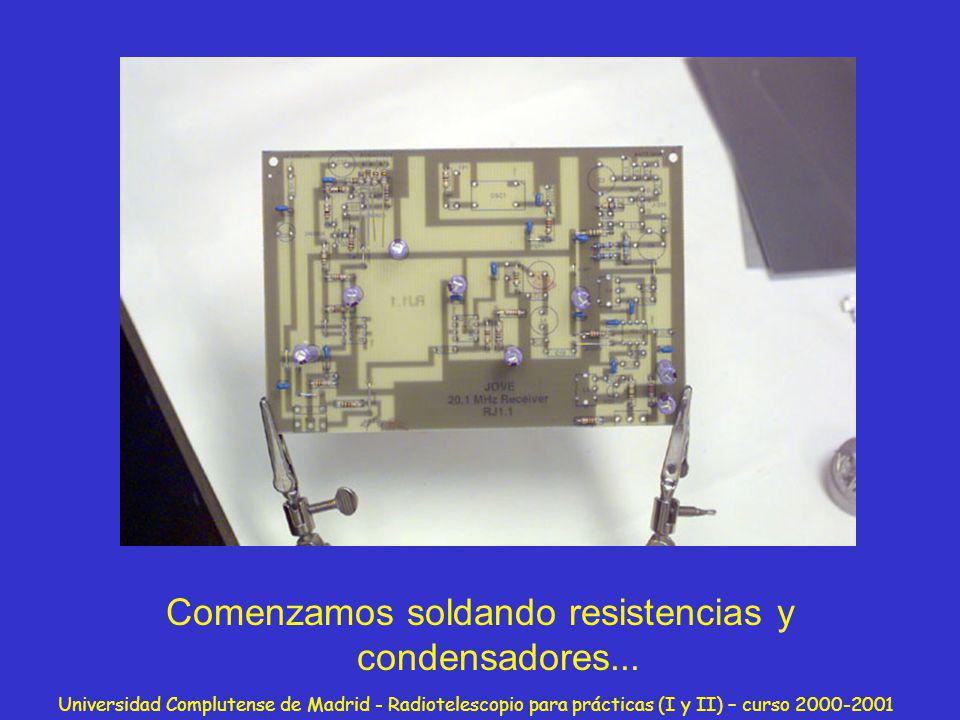

13 Comenzamos soldando resistencias y condensadores...
Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

14 ... después bobinas e integrados...
Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

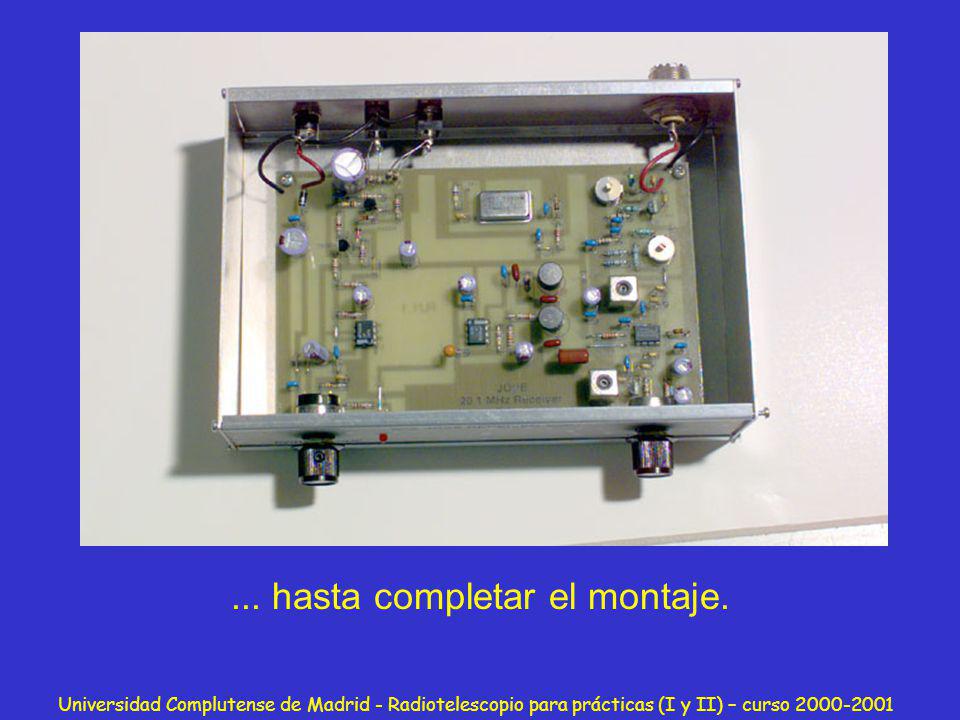

15 ... hasta completar el montaje.
Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

16 Antes de nada, había que realizar el sintonizado del circuito.
Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

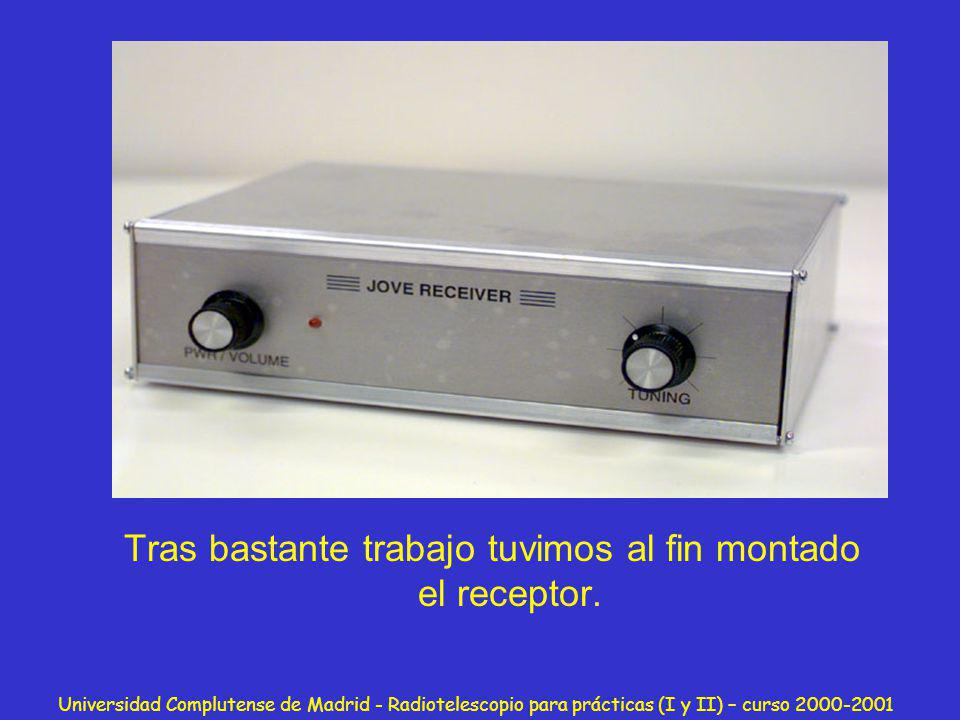

17 Tras bastante trabajo tuvimos al fin montado el receptor.
Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

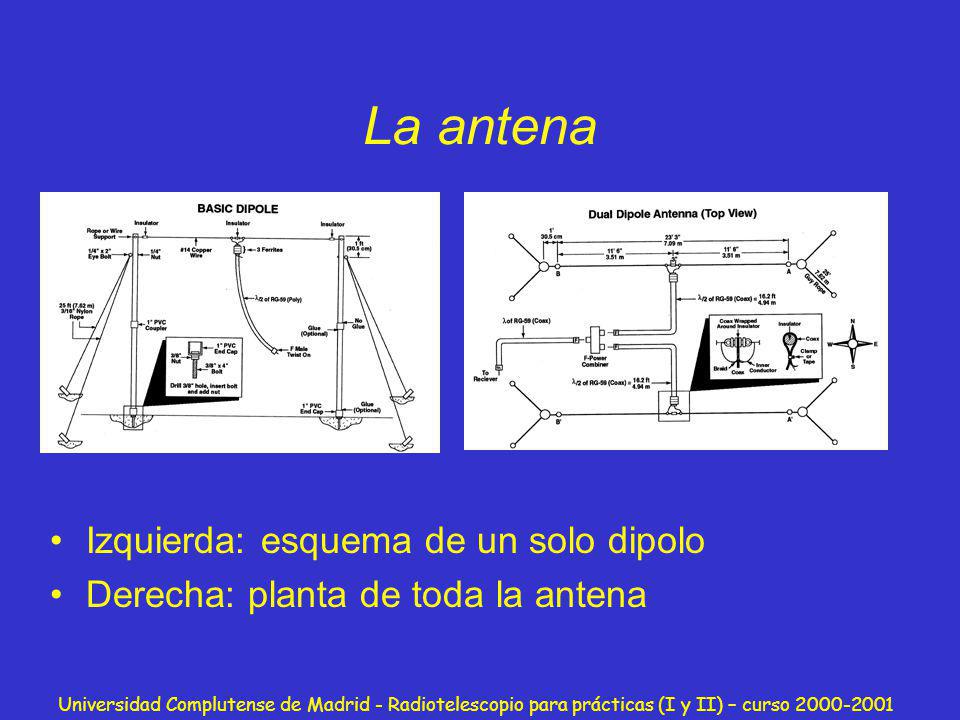

18 La antena Izquierda: esquema de un solo dipolo
Derecha: planta de toda la antena Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

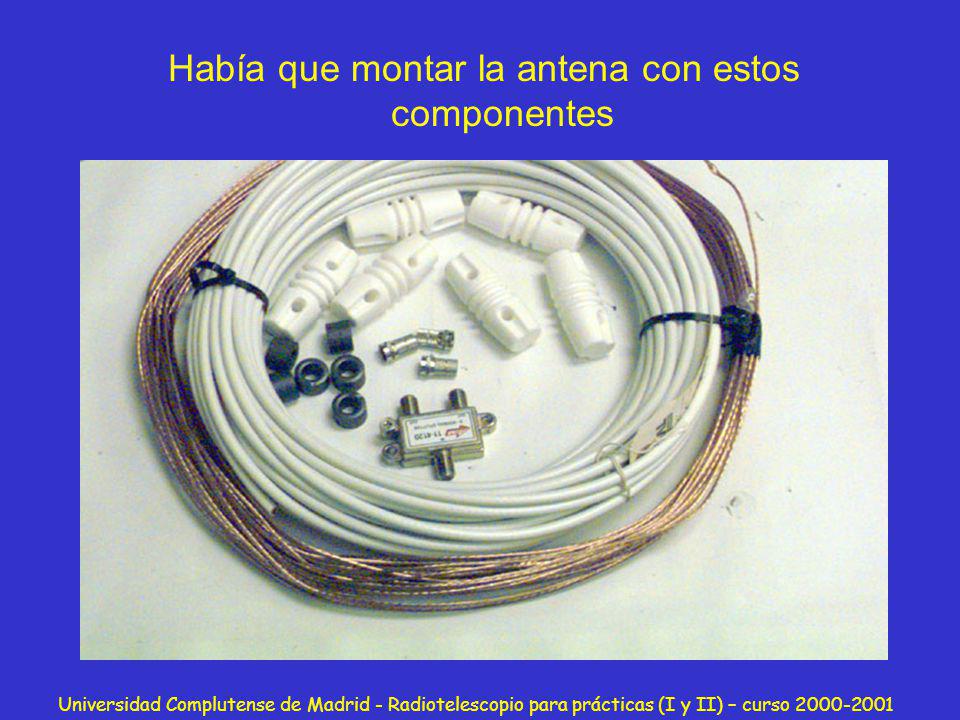

19 Había que montar la antena con estos componentes
Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

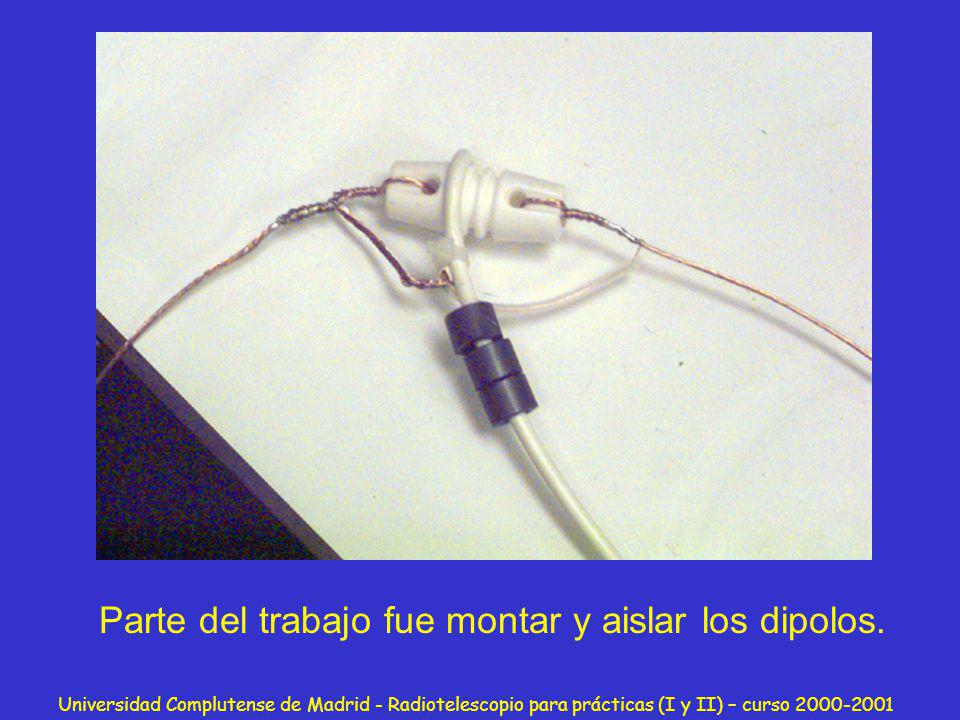

20 Parte del trabajo fue montar y aislar los dipolos.
Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

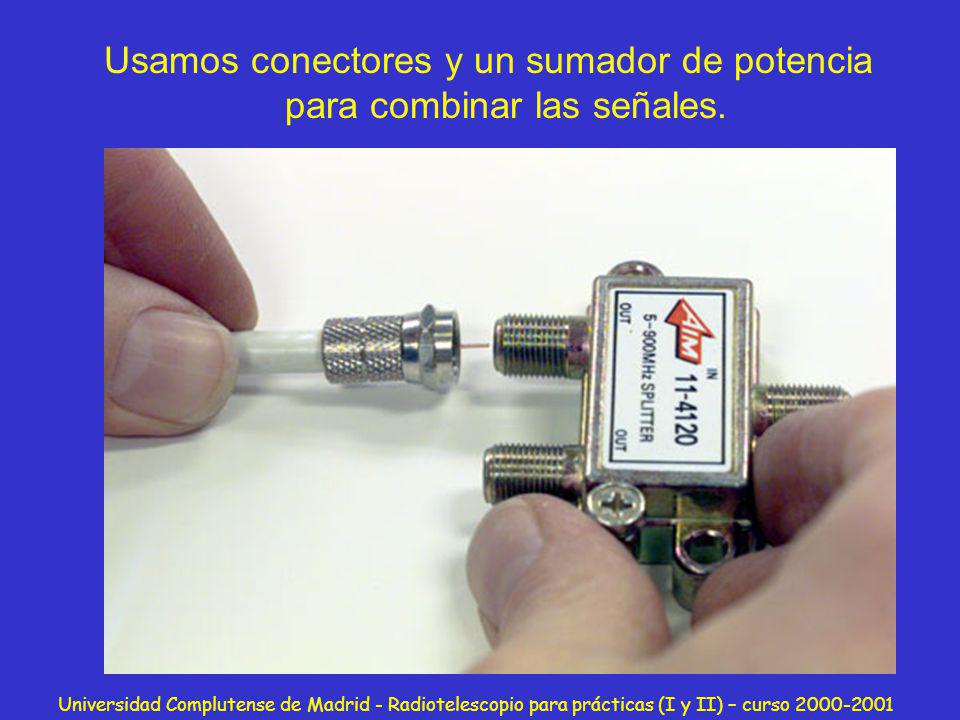

21 Usamos conectores y un sumador de potencia para combinar las señales.
Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

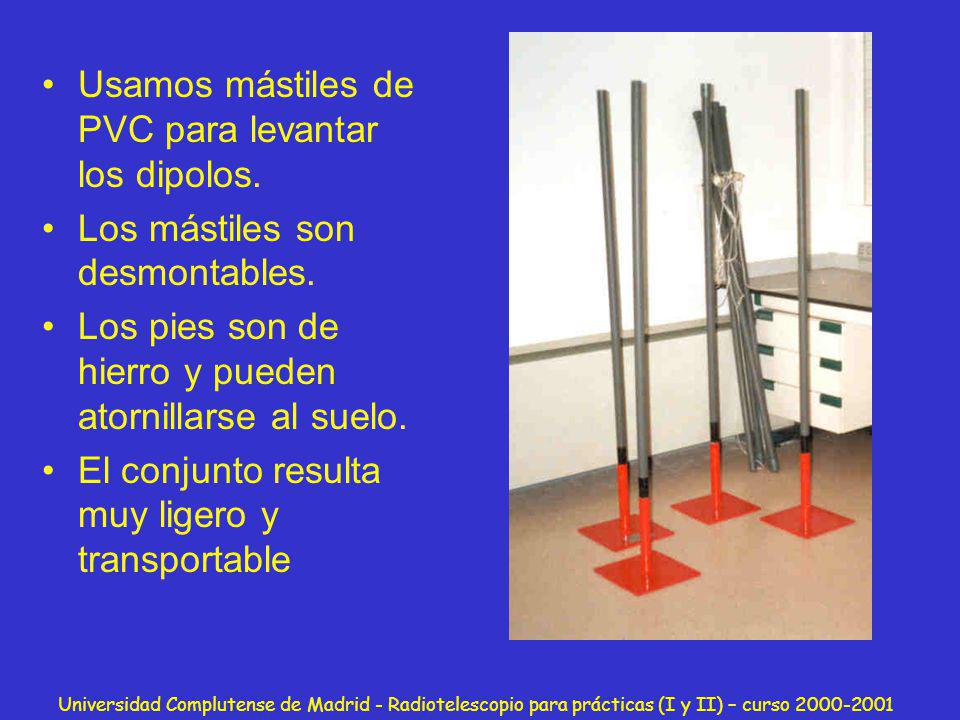

22 Usamos mástiles de PVC para levantar los dipolos.
Los mástiles son desmontables. Los pies son de hierro y pueden atornillarse al suelo. El conjunto resulta muy ligero y transportable Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

23 ¡ + diferentes orientaciones!  APUNTADO
Estos son todos los diagramas polares que podemos conseguir con nuestra antena ¡ + diferentes orientaciones!  APUNTADO Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

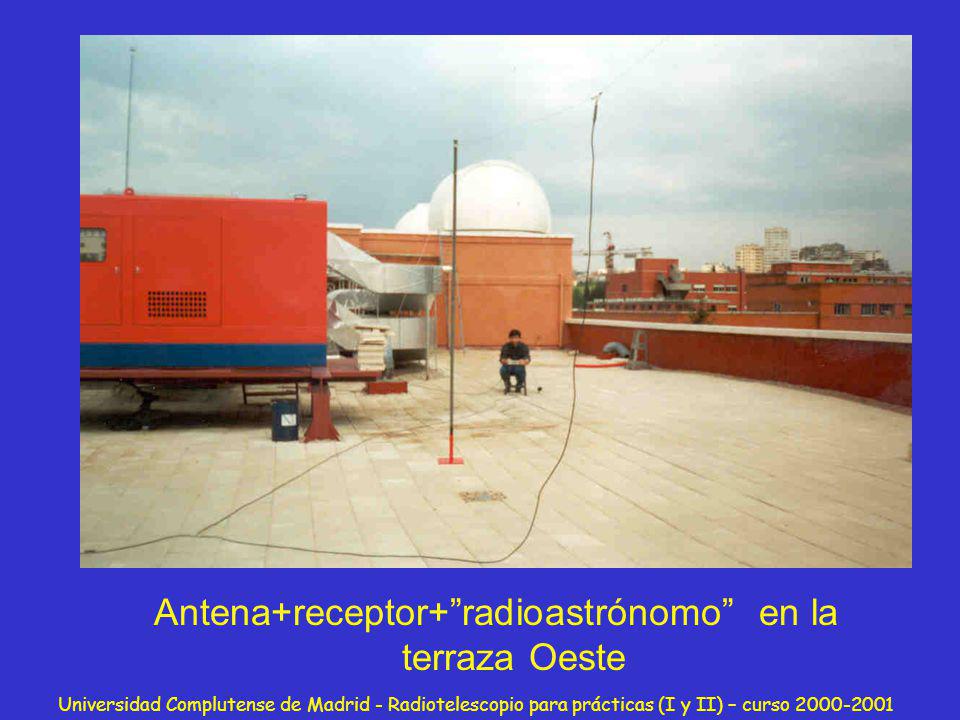

24 Antena+receptor+”radioastrónomo” en la terraza Oeste
Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

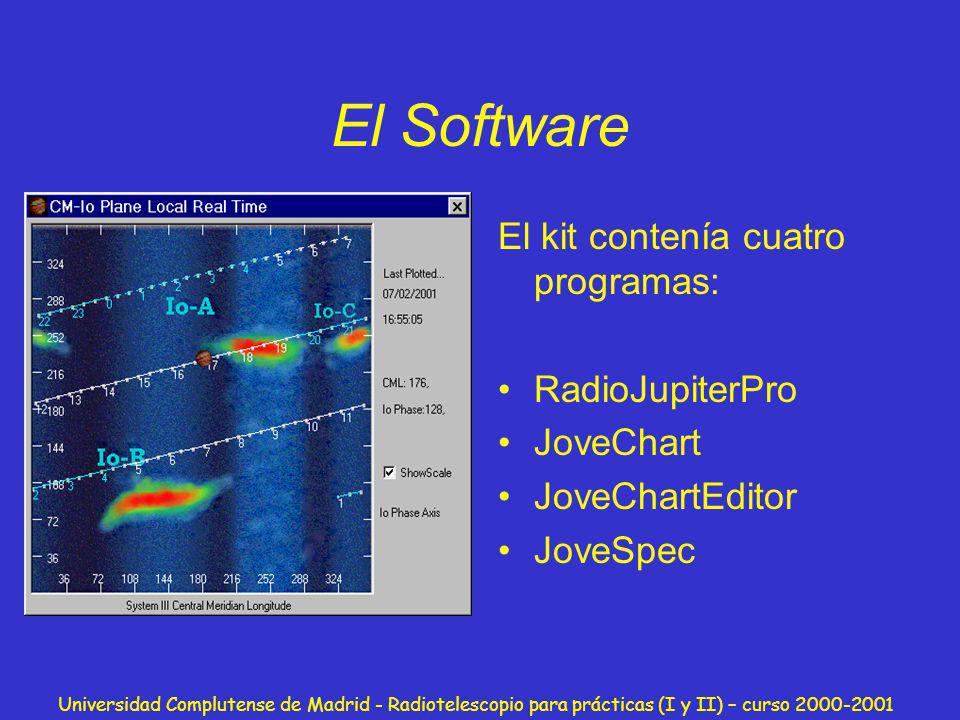

25 El Software El kit contenía cuatro programas: RadioJupiterPro
JoveChart JoveChartEditor JoveSpec Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

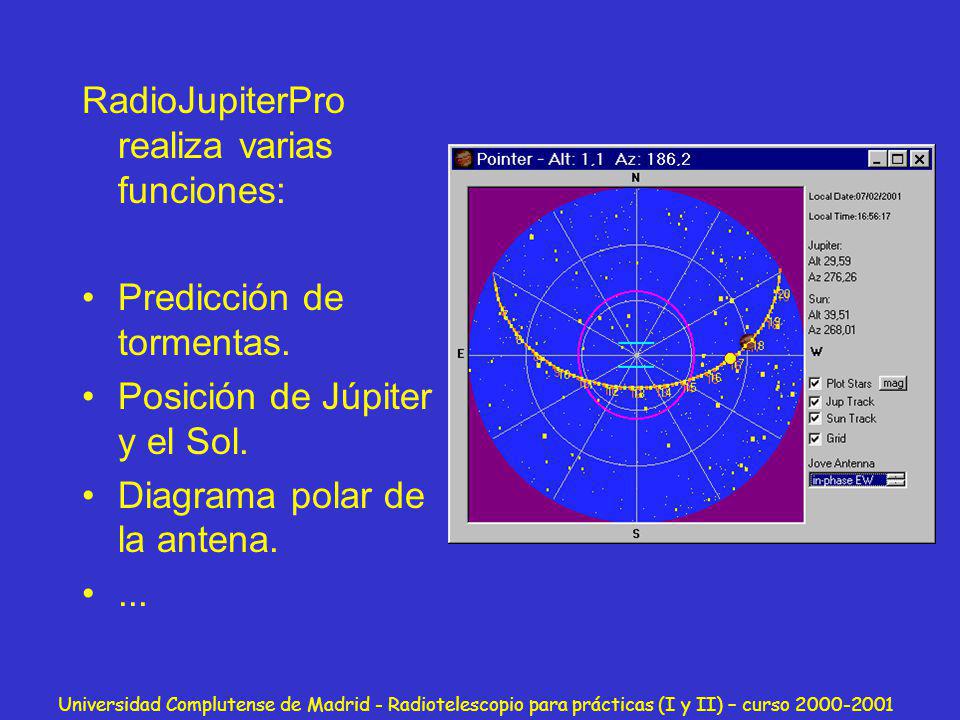

26 RadioJupiterPro realiza varias funciones:
Predicción de tormentas. Posición de Júpiter y el Sol. Diagrama polar de la antena. ... Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

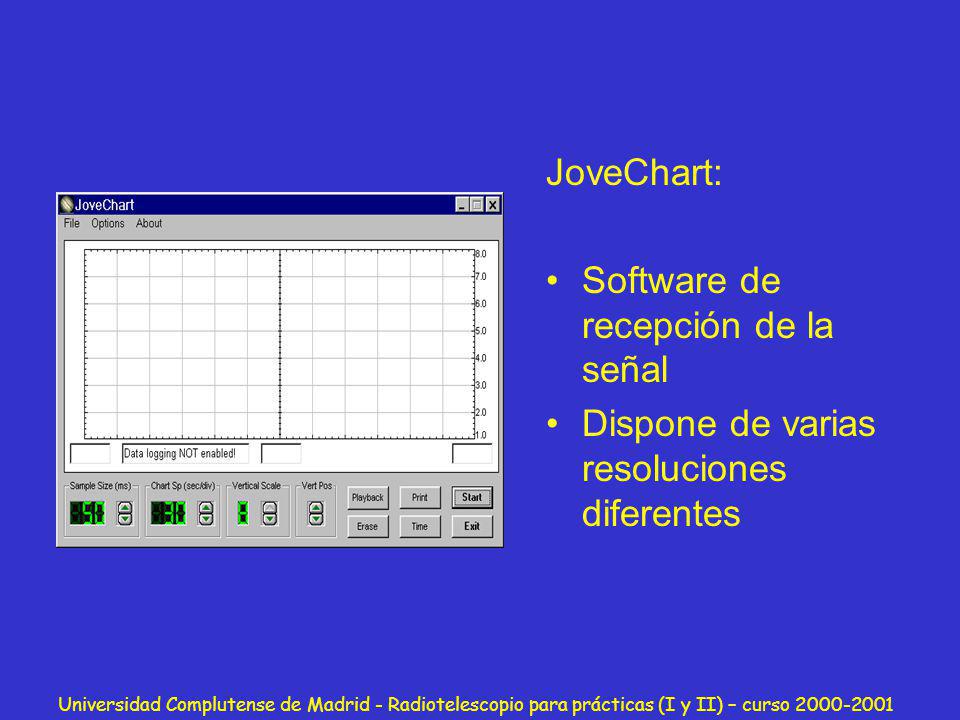

27 Software de recepción de la señal
JoveChart: Software de recepción de la señal Dispone de varias resoluciones diferentes Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

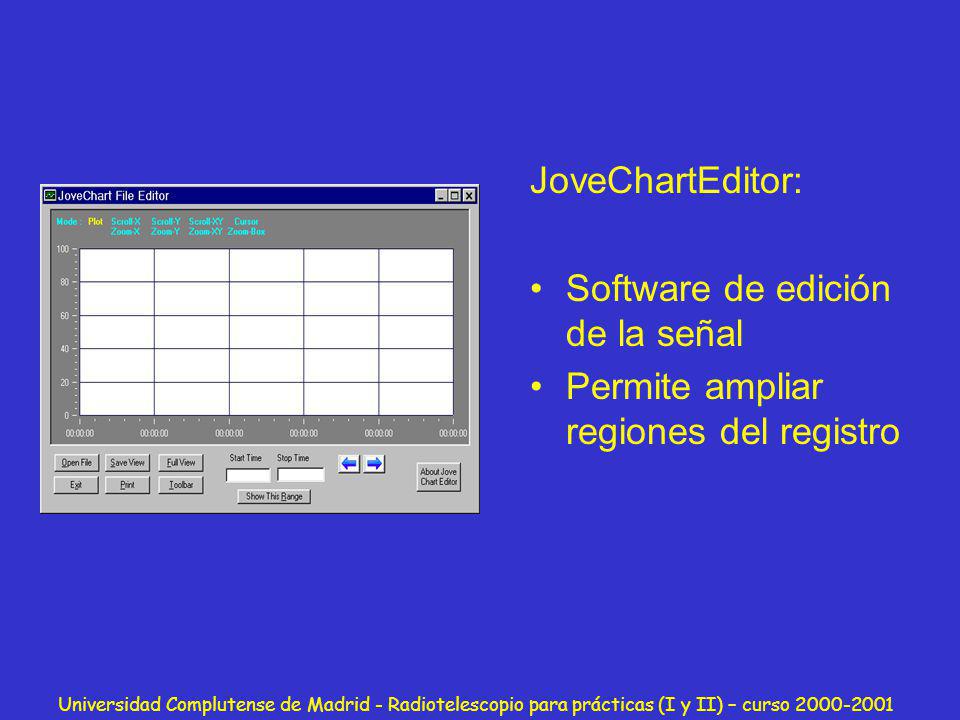

28 Software de edición de la señal Permite ampliar regiones del registro
JoveChartEditor: Software de edición de la señal Permite ampliar regiones del registro Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

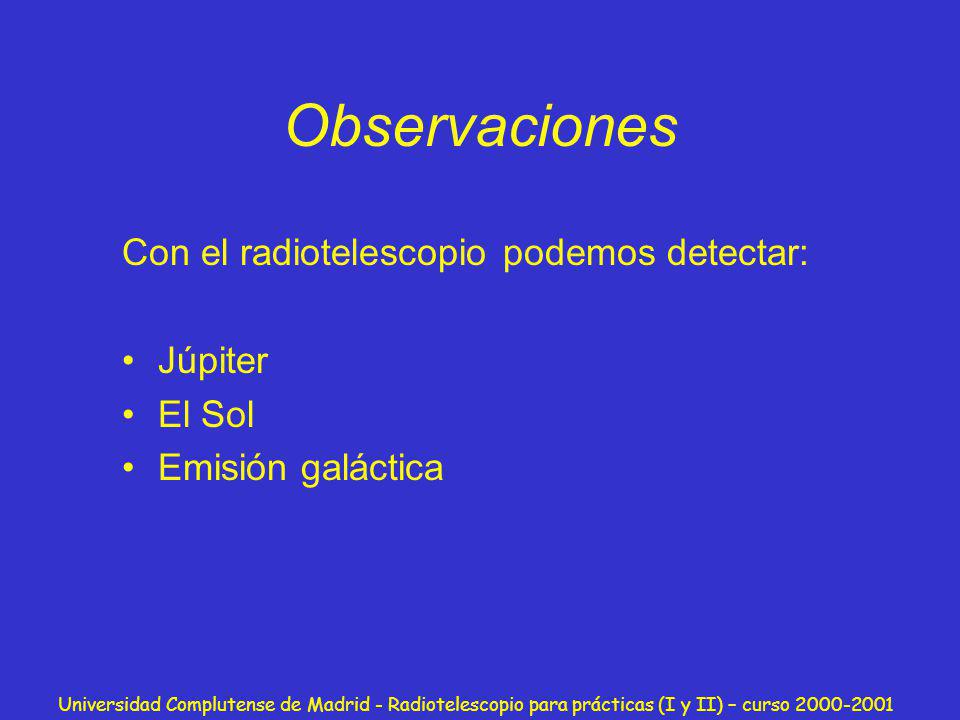

29 Observaciones Con el radiotelescopio podemos detectar: Júpiter El Sol
Emisión galáctica Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

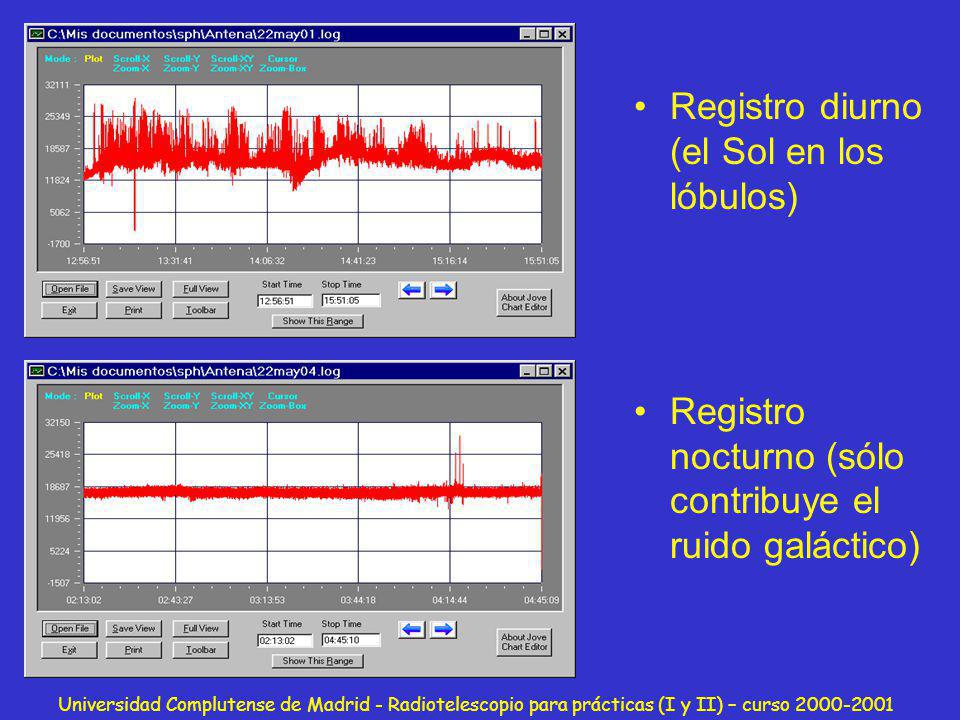

30 Registro diurno (el Sol en los lóbulos)
Registro nocturno (sólo contribuye el ruido galáctico) Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

31 Actividad solar detectada el 22-5-2001 (Comparar con la imagen de Mae)
Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

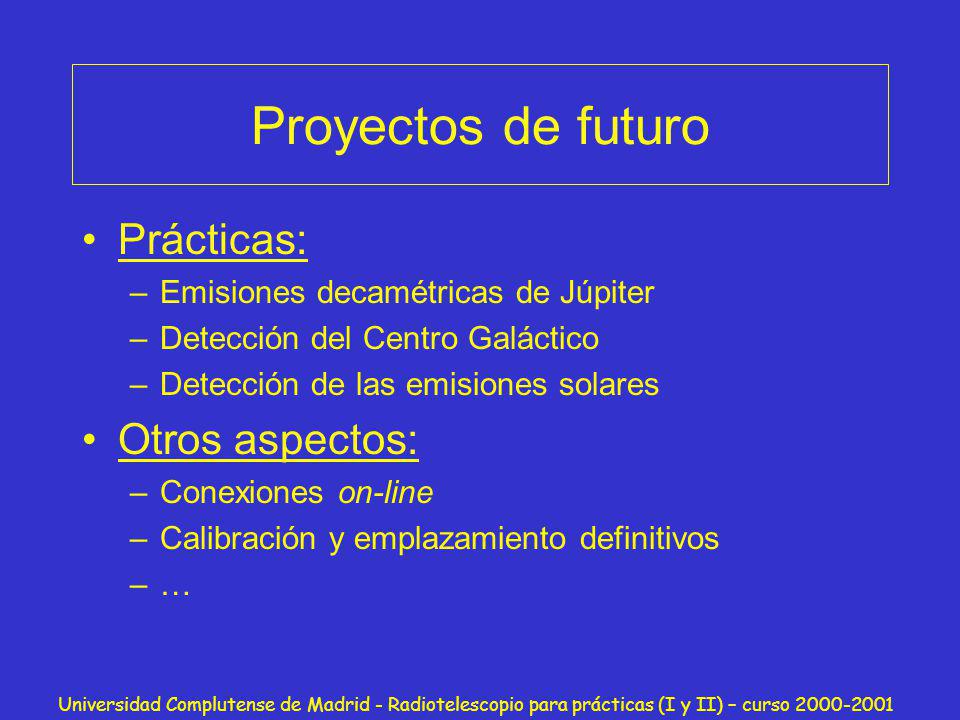

32 Proyectos de futuro Prácticas: Otros aspectos:
Emisiones decamétricas de Júpiter Detección del Centro Galáctico Detección de las emisiones solares Otros aspectos: Conexiones on-line Calibración y emplazamiento definitivos … Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

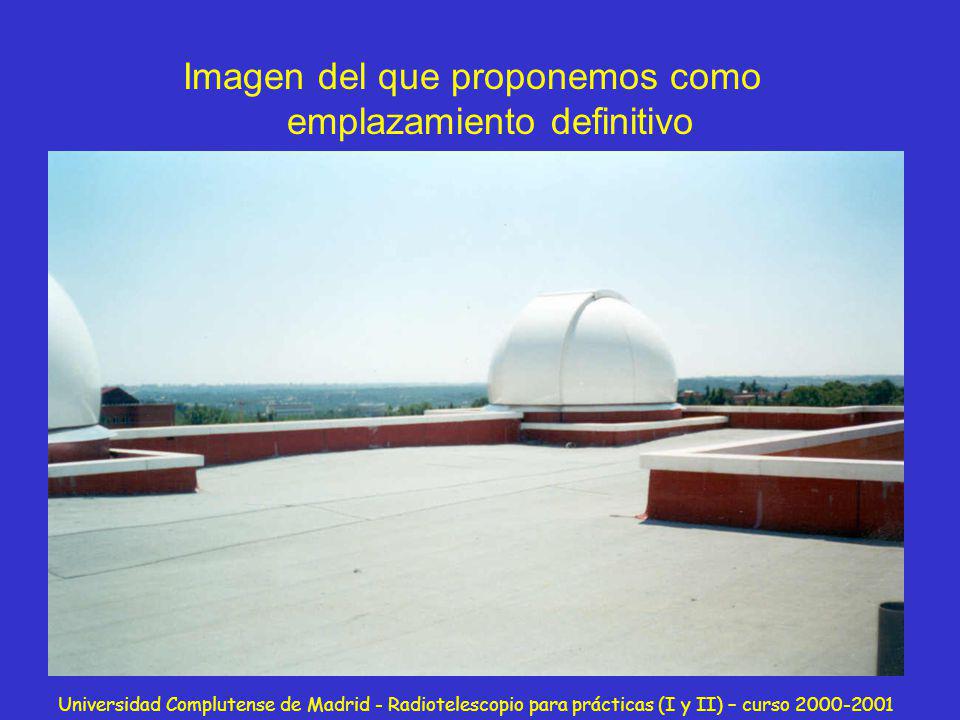

33 Imagen del que proponemos como emplazamiento definitivo
Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

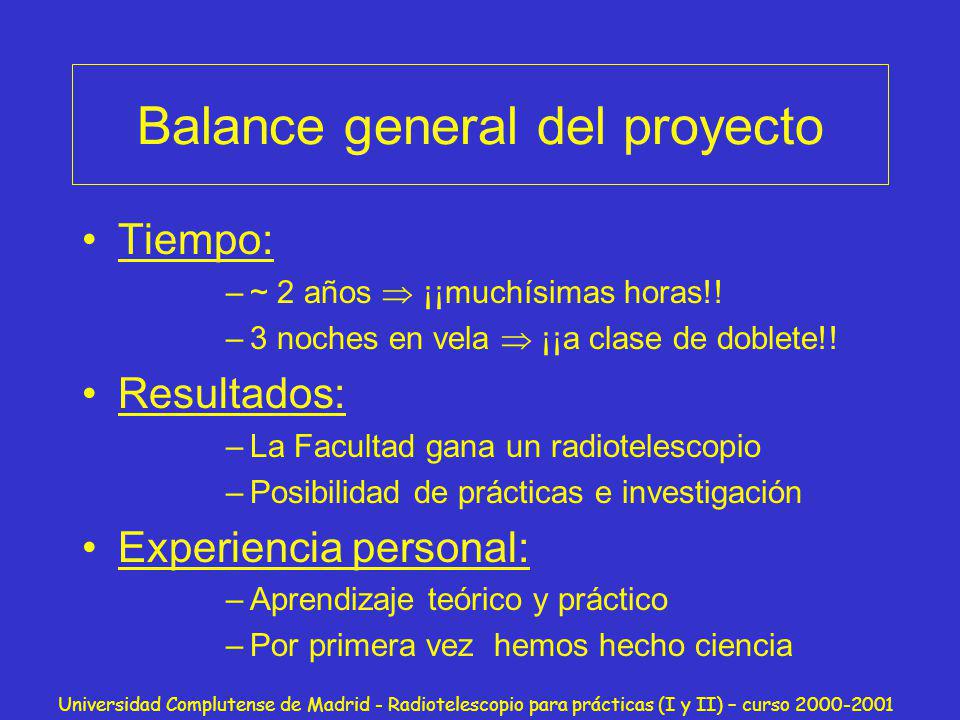

34 Balance general del proyecto
Tiempo: ~ 2 años  ¡¡muchísimas horas!! 3 noches en vela  ¡¡a clase de doblete!! Resultados: La Facultad gana un radiotelescopio Posibilidad de prácticas e investigación Experiencia personal: Aprendizaje teórico y práctico Por primera vez hemos hecho ciencia Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso

35 Universidad Complutense de Madrid - Radiotelescopio para prácticas (I y II) – curso 2000-2001
