1 Movimiento Ondulatorio, Ondas

2 2 Ondas: Introducción I Las ondas están relacionadas con muchísimos fenómenos cotidianos y no tan cotidianos. Están por todos sitios a nuestro alrededor: El sonido La luz La radio y los teléfonos móviles Las ondas electromagnéticas Las olas del mar y los tsunamis Las ondas sísmicas de un terremoto Ondas en cuerdas Y un largísimo etc. ¿Pero que son realmente las ondas?? Definición formal: Una onda es una forma de transmisión de energía, en la que una per-turbación se propaga a través del espacio sin que haya transporte neto de materia ¿Qué quiere decir esto? animacion animacion

3 3 Ondas: Introducción I Las ondas están relacionadas con muchísimos fenómenos cotidianos y no tan cotidianos. Están por todos sitios a nuestro alrededor: El sonido La luz La radio y los teléfonos móviles Las ondas electromagnéticas Las olas del mar y los tsunamis Las ondas sísmicas de un terremoto Ondas en cuerdas Y un largísimo etc. ¿Pero que son realmente las ondas?? Definición formal: Una onda es una forma de transmisión de energía, en la que una per-turbación se propaga a través del espacio sin que haya transporte neto de materia ¿Qué quiere decir esto? animacion animacion

4 4 Ondas: Introducción II. Tipos de Ondas Tipos de ondas Las ondas se pueden clasificar atendiendo a diferentes criterios. El primero de ellos tiene que ver con la dirección de propagación de la onda y la dirección de la perturbación. En este caso se dividen en: Ondas transversales: La perturbación es perpendicular a la dirección de propagación de la onda. Ondas Longitudinales: La perturbación tiene la misma dirección (es paralela) que la propagación de la onda. Ejemplos: ondas en cuerda, olas, ondas electromagnéticas animacionanimacion Ejemplos: sonido, ondas sísmicas… animacionanimacion

5 5 Ondas: Introducción II. Tipos de Ondas Tipos de ondas Existen otros tipos onda algo más complicadas, como las ondas del mar, las olas en las que las partículas se mueven en círculos

6 6 Ondas: Introducción II. Tipos de Ondas Tipos de ondas El segundo criterio se centra en la naturaleza (tipo) de la perturbación y en si ésta necesita o no, un medio material para propagarse: Ondas mecánicas: La perturbación es de tipo mecánico y necesitan un medio material (aire, agua, cualquier sólido…) para propagarse. Es decir las partículas del medio se empujan unas a otras de forma que la perturbación se transmite sin que las partículas viajen. Ondas electromagnéticas: La perturbación es un campo eléctrico asociado a uno magnético variante en el tiempo. La perturbación no necesita un medio material para propagarse. Una carga electrica en movimiento (acelerada)) produce un E y un B variables en el tiempo. Esta variación seb transmite por el espacio en forma de ondas e.m. Ejemplos: ondas en cuerda, olas, sonido, ondas sísmicas. Ejemplos: luz, radio. Rayos x, rayos uv, microondas… animacionanimacion (se propagan incluso en el vacío!!!).

7 7 Ondas: Introducción II. Tipos de Ondas Tipos de ondas Ondas mecánicas:

8 8 El último criterio tiene en cuenta en cuantas direcciones (dimensiones) se está propagando la onda ): Ondas unidimensionales (1D): Ondas Bidimensionales (2D): Ondas Tridimensionales (3D): Ondas: Introducción II. Tipos de Ondas Tipos de ondas

9 9 El último criterio tiene en cuenta en cuantas direcciones (dimensiones) se está propagando la onda: Ondas unidimensionales (1D): Ondas Bidimensionales (2D): Ondas Tridimensionales (3D): Ondas: Introducción II. Tipos de Ondas Tipos de ondas

10 10 Definiciones: Pulso: Una perturbación momentánea, aislada, que se transmite. Tren de ondas: Una serie de perturbaciones consecutivas. Onda: Se utiliza en general para cualquier caso. animacion Velocidad de propagación (v): Es la velocidad con que se transmite (con que viaja) la perturbación y la energía que transporta. La velocidad con que se propagan las ondas. Depende de las propiedades del medio por donde se transmite la onda. Todas las ondas del mismo tipo propagándose por el mismo medio viajan a la misma velocidad Ondas: Introducción III. Definiciones y propiedades

11 11 Velocidad de propagación (v): Es la velocidad con que se transmite (con que viaja) la perturbación y la energía que transporta. La velocidad con que se propagan las ondas. Depende de las propiedades del medio por donde se transmite la onda. Todas las ondas del mismo tipo propagándose por el mismo medio viajan a la misma velocidad. Ejemplos: Ondas: Introducción III. Definiciones y propiedades Ondas sonora en gases: Ondas en una cuerda: Ondas electromagnéticas (velocidad de la luz): Donde es la tensión de la cuerda y es la masa por unidad de longitud de la cuerda Donde es la presión, es la densidad y es el coeficiente adiabático del gas. Para el aire y Donde es la constante dieléctrica del medio y es su permeabilidad magnética. En el vacio:

12 12 Definición: Las perturbaciones que las originan son armónicas simples animacion Características: Amplitud de la onda (A): Máximo valor de la perturbación (elongación, presión, intensidad del campo eléctrico) en un punto Longitud de Onda (λ): Distancia entre dos puntos consecutivos en el mismo estado de vibración (en fase). Unidad SI: m. Período T: Tiempo que tarda un punto cualquiera en describir un ciclo completo. Coincide con el tiempo que tarda la perturbación en recorrer una distancia igual a λ. Unidad SI: s. Frecuencia: Número de oscilaciones completas que da un punto del medio en la unidad de tiempo. También número de longitudes de onda (oscilaciones completas) que pasan por un punto en la unidad de tiempo. Unidad SI: Hz=s -1. Ondas: Ondas armónicas I

13 13 Definición: Las perturbaciones que las originan son armónicas simples Animacion Ondas: Ondas armónicas I. Características A A y(x 1,t) y(x 2,t) y(x 3,t) y(x 4,t) Características: Perturbación (o elongación) (y(x,t)): Es el valor de la perturbación en cada punto y en cada instante de tiempo. Evidentemente depende de que posición y que momento de tiempo estemos considerando. Amplitud de la onda (A): Máximo valor de la perturbación (elongación, presión, intensidad del campo eléctrico…) en un punto

14 14 Animacion Ondas: Ondas armónicas I. Características Características: Longitud de Onda (λ): Distancia entre dos puntos consecutivos con el mismo estado de vibración (que están en fase). Distancia entre dos valles o dos crestas consecutivos Se podría denominar período espacial. Unidades SI: metros (m). λ y(x 1,t) y(x 2,t) y(x 3,t)y(x 4,t) λ

15 15 Animacion Ondas: Ondas armónicas I. Características Características: Período T: Tiempo que tarda un punto cualquiera en describir un ciclo completo. Coincide con el tiempo que tarda la perturbación en recorrer una distancia igual a λ. Unidad en el SI: el segundo (s). Frecuencia (f): Número de oscilaciones completas que da cualquier punto del medio (aire, etc.) en la unidad de tiempo. También número de longitudes de onda (oscilaciones completas) que pasan por un punto en la unidad de tiempo. Unidad SI: Hz=s -1.

16 16 De las definiciones anteriores podemos deducir que para cualquier onda armónica la velocidad de propagación cumple: Muy bien, vale, maravilloso... Pero… para el examen ¿Como se representan matemáticamente las ondas?? Función de Onda: Es una función matemática que representa el valor de la perturbación para cualquier punto del medio (por el que se propaga la onda) y para cualquier instante de tiempo. Depende de dos variables: Espacio (x) y tiempo (t) animacion Ondas: Ondas armónicas II.

17 17 ¿Como es la función de onda de una onda armónica?? animacion animacion Ondas: Ondas armónicas III: Función de onda. y(x,t 1 ) y x y(x=0,t 1 ) v y x y(x=0,t) y(x,t) v Pues esto es la función de onda!!!

18 18 Ondas: Ondas armónicas III: Función de onda. Si la onda viaja hacia la derecha: Si la onda viaja hacia la izquierda: animación

19 19 Ejemplo 1 (5): Una onda armónica transversal se propaga en el sentido positivo del eje x. Si su amplitud es de 1cm, su frecuencia de 50Hz y la longitud de onda es de 10cm. Suponiendo que en el instante t=0 y en el punto x=0 la perturbación es nula (y(0,0)=0) determina: a)El período, la frecuencia angular y el número de ondas (K). b)La ecuación de onda c)La velocidad de propagación de la onda. d)¿Cuál es la ecuación de la perturbación y la velocidad de una partícula situada en el punto x=- 30cm?. ¿Y el valor de éstas en el instante t=1s? Ondas: Ondas armónicas IV. Ejemplos Datos: A=1cm=0,01m f=50Hz, λ=10cm=0,1m y(0,0)=0 a) b) Condiciones iniciales Aφ0φ0 y(t=0)=y 0 v(t=0)=0 y0y0 π/2 y(t=0)=0 v(t=0)=v 0 v0/ωv0/ω0 c)

20 20 Nota sobre la fase inicial y las condiciones iniciales: Ten en cuenta que la fase inicial φ 0 tiene relación con el valor de la perturbación en el punto x=0 del medio y en el instante inicial (t=0). Recordando del tema anterior la relación entre las condiciones iniciales y φ 0 y A, tenemos: Ondas: Ondas armónicas IV. Ejemplos Caso: Condiciones iniciales Aφ0φ0 y(t=0)=y 0 v(t=0)=0 y0y0 π/2 y(t=0)=0 v(t=0)=v 0 v0/ωv0/ω0 Cualquier otro caso y x v

21 21 Ejemplo 1: Una onda armónica transversal se propaga en el sentido positivo del eje x. Si su amplitud es de 1cm, su frecuencia de 50Hz y la longitud de onda es de 10cm. Suponiendo que en el instante t=0 y en el punto x=0 la perturbación es nula (y(0,0)=0) determina: a)El período, la frecuencia angular y el número de ondas (K). b)La ecuación de onda c)La velocidad de propagación de la onda. d)¿Cuál es la ecuación de la perturbación y la velocidad de una partícula situada en el punto x=- 30cm?. ¿Y el valor de éstas en el instante t=1s? Ondas: Ondas armónicas IV. Ejemplos Datos: A=1cm=0,01m f=50Hz, λ=10cm=0,1m y(0,0)=0 d)

22 22 Ejemplo 2(7): Una onda armónica transversal se propaga en una cuerda con la siguiente función de onda (en el SI) y(x,t)=0,005sen(400πt-20πx). Determina: a)El período, la frecuencia y la longitud de onda. b)El sentido en que se mueve la onda período, y la velocidad de propagación de la onda. c)¿Cuál es la ecuación de la perturbación y la velocidad de una partícula situada en el punto x=- 30cm?. ¿Y el valor de éstas en el instante t=1s? d)¿Cuál es la velocidad máxima de ese punto? Ondas: Ondas armónicas IV. Ejemplos Datos: A=0,005m ω=400π rad/s, K=20π m -1 φ 0 =0 rad a) b) Sentido positivo del eje x c)

23 23 Ejemplo 3 (16,p128 guadiel): : Determina la elongación de una partícula situada en una cuerda tensa sobre el semieje positivo OX a una distancia λ/6 respecto del foco emisor, cuando el tiempo transcurrido es exactamente T/4 y A=2cm. Ten en cuenta que y(0,0)=0. Ondas: Ondas armónicas IV. Ejemplos

24 24 Ejemplo 4 (17,p128 guadiel): : La velocidad de una onda en una cuerda tensa situada en el eje x es de 8m/s. La ecuación de la onda es y(x,t)=0,3·sen(16πt+kx) (en SI). Determina: a)La amplitud, la frecuencia y el sentido de propagación de la onda b)El valor de k c)La velocidad del punto de la cuerda correspondiente a un punto en x=0,5m cuando t=60s. Ondas: Ondas armónicas IV. Ejemplos

25 25 Ejemplo 5 (19,p128 guadiel): Una onda longitudinal se propaga a lo largo de un resorte horizontal en el sentido negativo del eje x siendo 20cm la distancia entre dos puntos consecutivos que estén en fase. El foco emisor vibra con una frecuencia de 25Hz y una amplitud de 3cm. Calcula: a)La velocidad con que se propaga la onda. b)La ecuación de la onda c)La velocidad y la aceleración máxima de cualquier punto del resorte. Ondas: Ondas armónicas IV. Ejemplos

26 26 Ejemplo 6 (20,p128 guadiel): La función y(x,t)=0,3·sen(4πt-8πx) (SI) nos describe el movimiento ondulatorio de una cuerda. a)¿Qué puntos de la cuerda estarán en fase con el punto que se encuentra en x=3m? b)¿Para que tiempos el estado de vibración de este punto será el mismo que para t=2s? Ondas: Ondas armónicas IV. Ejemplos a) λ y(x 0,t) y(x 1,t) λ y(x 2,t)

27 27 Ejemplo 6 (20,p128 guadiel): La función y(x,t)=0,3·sen(4πt-8πx) (SI) nos describe el movimiento ondulatorio de una cuerda. a)¿Qué puntos de la cuerda estarán en fase con el punto que se encuentra en x=3m? b)¿Para que tiempos el estado de vibración de este punto será el mismo que para t=2s? Ondas: Ondas armónicas IV. Ejemplos b)

28 28 Ondas: Ondas armónicas V: Energía de una onda armónica La energía inicial del punto A (antes de que la onda) es: E mec =0 y x y(x=0,t) v y(x 1,t) A La energía final del punto A (cuando llega la onda) será: ¿Cuanto vale esta v max ?: La energía que transporta una onda es directamente proporcional al cuadrado de la frecuencia (f 2 ) y al cuadrado de la amplitud (A 2 )

29 29 Ondas electromagnéticas Ondas electromagnéticas: Es un fenómeno físico que transporta energía mediante la vibración de campos eléctricos y magnéticos. Están producidas por carga eléctricas en movimiento (aceleradas) Tienen tres propiedades fundamentales: Frecuencia (f) Longitud de onda (λ) Energía que transportan (E) Velocidad de propagación (con la que viajan viajan) (c) Cumplen:

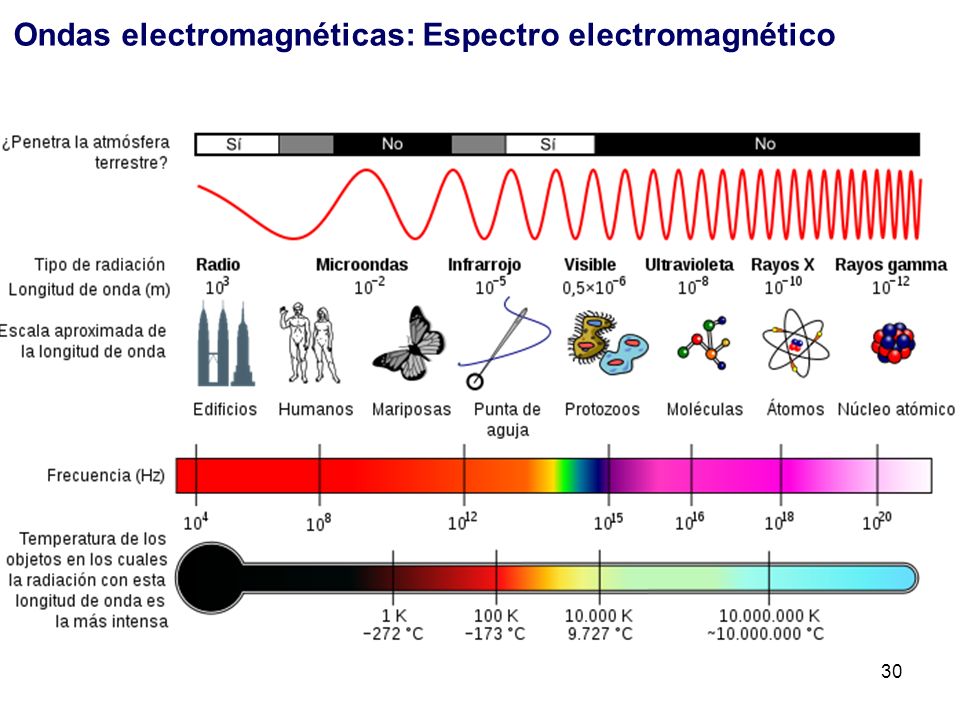

30 30 Ondas electromagnéticas: Espectro electromagnético

31 31 Ondas: Ondas armónicas VI: Propagación en 2D y 3D. Frentes de onda, potencia e intensidad. Frentes de onda: Es la figura geométrica formada por todos los puntos con el mismo estado de vibraci¡on Frentes de onda circulares Frentes de onda esféricos Frentes de onda planos

32 32 Ondas: Ondas armónicas VII: Atenuación y absorción Absorción: Debido al rozamiento de las partículas del medio (y otros efectos más cómplejos) parte de la energía de la onda se disipa en el medio (se pierde) en forma de calor, etc. Por este motivo según la onda avanza la energía transmitida, la potencia y la amplitud de la onda van disminuyendo. Animacion
