1 ONDAS 17/08/2011Elaboró: Yovany Londoño1

2 ONDA Una ONDA es toda perturbación que se propaga a través del medio, siendo la perturbación vibraciones de una partícula. Las ondas transportan energía de un lugar a otro 17/08/2011Elaboró: Yovany Londoño2

3 TRANSMISIÓN DE LA ENERGÍA ENTRE DOS PUNTOS Por desplazamiento de un cuerpo que posee energía Mediante ondas: se transmite la energía de una partícula que vibra Características del movimiento que propaga la energía (mov. ondulatorios) Movimientos ondulatorios concretos: la luz, el sonido 17/08/2011Elaboró: Yovany Londoño3

4 PERTURBACIONES Son perturbaciones que transportan cantidad de movimiento y energía, pero no materia Agitar una cuerda por un extremo Lanzar una piedra a un estanque ONDA MOVIMIENTO ONDULATORIO Perturbación transmitida Forma de transmisión de energía 17/08/2011Elaboró: Yovany Londoño4

5 MOVIMIENTO ONDULATORIO Movimientos en los que se propaga una perturbación sin que exista transporte de materia. 17/08/2011Elaboró: Yovany Londoño5

6 PROPAGACIÓN DE LA PERTURBACIÓN Sólo se transmite la energía de la partícula que origina el movimiento (CENTRO EMISOR) Las partículas no se desplazan, sino que vibran en su posición de equilibrio. 17/08/2011Elaboró: Yovany Londoño6

7 CONDICIONES DE PROPAGACIÓN A medida que la perturbación se propaga, se amortigua La amortiguación se debe al: Para que la perturbación se propague el medio ha de ser ELÁSTICO e INERTE - Grado de elasticidad del medio - Rozamiento viscoso entre las partículas 17/08/2011Elaboró: Yovany Londoño7

8 PULSO Es una perturbación individual que se propaga a través del medio Cada partícula está en reposo hasta que llega a ella el impulso sólo un punto del medio está en movimiento en un momento dado 17/08/2011Elaboró: Yovany Londoño8

9 TREN DE ONDAS Sucesión de pulsos Perturbación continua que se propaga Todas las partículas del medio están en movimiento Su producción requiere un suministro continuo de energía al centro emisor 17/08/2011Elaboró: Yovany Londoño9

10 CLASIFICACION DE ACUERDO A LA CONDICION DE FRONTERA VIAJERAS ESTACIONARIAS DE ACUERDO AL MEDIO EN QUE SE PROPAGAN MECANICAS ELECTROMAGNETICAS RELA CION ENTRE DIRECCION DE LA PROPAGACION Y LA VIBRACION LONGITUDINALES TRANSVERSALES DE ACUERDO A LA DIRECCION DE PROPAGACION UNIDIMENSIONAL BIDIMENSIONAL TRIDIMENSIONAL 17/08/2011Elaboró: Yovany Londoño10

11 ONDA VIAJERA Y ESTACIONARIA Viajera: Si la perturbación alcanza a todos los puntos del medio (son las que estudiaremos) Estacionaria: propagación delimitada a una región específica 17/08/2011Elaboró: Yovany Londoño11

12 ONDAS SEGÚN EL MEDIO EN QUE SE PROPAGAN MECÁNICAS O MATERIALES - Se propaga energía mecánica - Necesitan un medio material de propagación - Ejemplos: onda sonora,ondas en la superficie del agua, ondas en muelles, en cuerdas ELECTROMAGNÉTICAS -Se propaga energía electromagnética -No necesitan un medio material para propagarse (propagación en el vacío) -Ejemplos: luz visible, rayos X, rayos infrarrojos, rayos ultravioleta 17/08/2011Elaboró: Yovany Londoño12

13 ONDAS SEGÚN RELACIÓN ENTRE DIRECCIÓN DE PROPAGACIÓN Y DE VIBRACIÓN LONGITUDINALES O DE PRESIÓN -La dirección de vibración de las partículas coincide con la dirección de propagación -Una onda es una sucesión de contracciones y dilataciones del medio -Ejemplos: onda sonora, ondas P TRANSVERSALES -La dirección de vibración de las partículas es perpendicular a la dirección de propagación -Una onda es una sucesión de crestas y valles -Ejemplos: onda luminosa, ondas S 17/08/2011Elaboró: Yovany Londoño13

14 EJEMPLOS DE ONDAS LONGITUDINALES ONDA SONORA ONDA EN UN MUELLE 17/08/2011Elaboró: Yovany Londoño14

15 ONDAS EN UN MUELLE ONDA LONGITUDINAL ONDA TRANSVERSAL 17/08/2011Elaboró: Yovany Londoño15

16 ONDAS SISMICAS LONGITUDINALES TRANSVERSALES 17/08/2011Elaboró: Yovany Londoño16

17 ONDAS SEGÚN EL NÚMERO DE DIMENSIONES DE PROPAGACIÓN UNIDIMENSIONALES -La energía se propaga en 1 dirección BIDIMENSIONALES -La energía se propaga en 2 dirección TRIDIMENSIONALES -La energía se propaga en 3 dirección 17/08/2011Elaboró: Yovany Londoño17

18 MAGNITUDES DE UNA ONDA LONGITUD DE ONDA PERÍODO FRECUENCIA AMPLITUD VELOCIDAD DE PROPAGACIÓN MAGNITUDES CARACTERÍSTICAS 17/08/2011Elaboró: Yovany Londoño18

19 LONGITUD DE ONDA ( ) Distancia que se ha propagado la onda en un período. / Distancia entre dos puntos consecutivos que se encuentran en el mismo estado de vibración (Longitud de onda) (Velocidad propagación) (Período) (Frecuencia) 17/08/2011Elaboró: Yovany Londoño19

20 PERÍODO (T) Tiempo que tarda cada punto en recorrer una oscilación completa Tiempo que tarda una onda en reproducirse 17/08/2011Elaboró: Yovany Londoño20

21 AMPLITUD Máxima distancia entre la posición de una partícula y el centro de la oscilación Sólo depende de la energía que propaga la onda 17/08/2011Elaboró: Yovany Londoño21

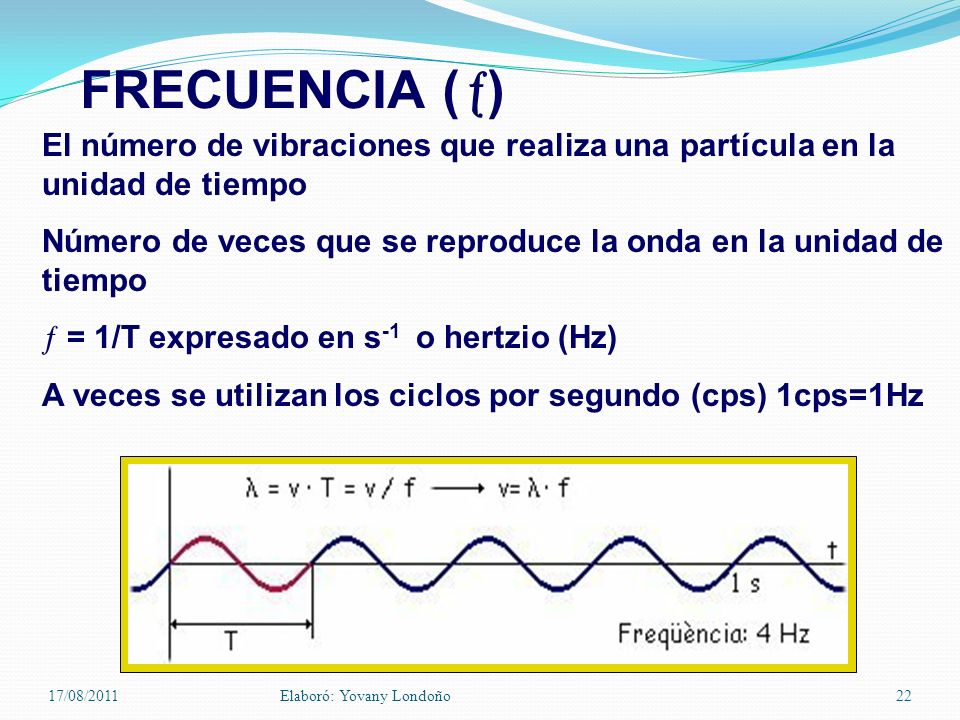

22 FRECUENCIA ( ) El número de vibraciones que realiza una partícula en la unidad de tiempo Número de veces que se reproduce la onda en la unidad de tiempo = 1/T expresado en s -1 o hertzio (Hz) A veces se utilizan los ciclos por segundo (cps) 1cps=1Hz 17/08/2011Elaboró: Yovany Londoño22

23 VELOCIDAD DE PROPAGACIÓN (v) Relación existente entre la distancia que avanza una onda en un período y el tiempo que emplea para ello = /T, =., en el SI se mide m/s (Longitud de onda) (Velocidad propagación) (Período) (Frecuencia) 17/08/2011Elaboró: Yovany Londoño23

24 FENÓMENOS ONDULATORIOS REFLEXIÓN REFRACCIÓN DIFRACCIÓN INTERFERENCIAS FENÓMENOS ONDULATORIOS Los efectos de las ondas se analizan mediante una cubeta de ondas 17/08/2011Elaboró: Yovany Londoño24

25 REFLEXIÓN Consiste en el cambio de dirección que experimenta un tren de ondas al chocar con una superficie lisa sin atravesarla. 17/08/2011Elaboró: Yovany Londoño25

26 El rayo incidente, el rayo reflejado y la normal están en un mismo plano. El ángulo de incidencia y el ángulo de reflexión son iguales. LEYES DE LA REFLEXIÓN La onda incidente y la reflejada se propagan con la misma velocidad, ya que lo hacen en el mismo medio. 17/08/2011Elaboró: Yovany Londoño26

27 REFRACCIÓN Cambio de velocidad que experimenta un tren de ondas cuando pasa de un medio a otro de distinta profundidad o densidad. 17/08/2011Elaboró: Yovany Londoño27

28 El rayo incidente, el rayo reflejado y la normal están en un mismo plano LEYES DE LA REFRACCIÓN I 17/08/2011Elaboró: Yovany Londoño28

29 Si un rayo pasa de un medio menos denso a otro más denso (velocidad menor) se acerca a la normal. LEYES DE LA REFRACCIÓN II Si un rayo pasa de un medio más denso a otro menos denso, el rayo se aleja de la normal. 17/08/2011Elaboró: Yovany Londoño29

30 Un rayo que llegue perpendicularmente a la superficie de separación de los dos medios se refracta sin desviarse LEYES DE LA REFRACCIÓN III 17/08/2011Elaboró: Yovany Londoño30

31 DIFRACCIÓN I Cuando al propagarse una onda se encuentra un obstáculo de bordes nítidos o una abertura, estos se convierten en centros emisores de nuevos frentes de ondas (ondas difractadas) Así, la onda bordea obstáculos y pasa por agujeros pequeños Posteriormente la onda incidente y la secundaria interfieren 17/08/2011Elaboró: Yovany Londoño31

32 DIFRACCIÓN II Cuando el tamaño del orificio es aproximadamente igual a la longitud de la onda incidente la distorsión es mayor 17/08/2011Elaboró: Yovany Londoño32

33 DIFRACCIÓN II 17/08/2011Elaboró: Yovany Londoño33

34 DIFRACCIÓN III Si un fenómeno físico sufre difracción es de naturaleza ondulatoria 17/08/2011Elaboró: Yovany Londoño34

35 INTERFERENCIA Encuentro en un punto del espacio de dos o más movimientos ondulatorios que se propagan por el mismo medio. 17/08/2011Elaboró: Yovany Londoño35
