1 PRIMERAS JORNADAS SOBRE TECNOLOGÍA Y MERCADOS DE VALORES Madrid, 8 a 12 de mayo de 2000 Cifrado y firma electrónica: La implantación en España. CIFRADOC/CNMV.

Presentaciones similares


Presentación del tema: "1 PRIMERAS JORNADAS SOBRE TECNOLOGÍA Y MERCADOS DE VALORES Madrid, 8 a 12 de mayo de 2000 Cifrado y firma electrónica: La implantación en España. CIFRADOC/CNMV."— Transcripción de la presentación:

1 1 PRIMERAS JORNADAS SOBRE TECNOLOGÍA Y MERCADOS DE VALORES Madrid, 8 a 12 de mayo de 2000 Cifrado y firma electrónica: La implantación en España. CIFRADOC/CNMV una aplicación práctica de cifrado y firma electrónica. Enrique García Mayordomo Subdirector Sistemas de Información CNMV. España

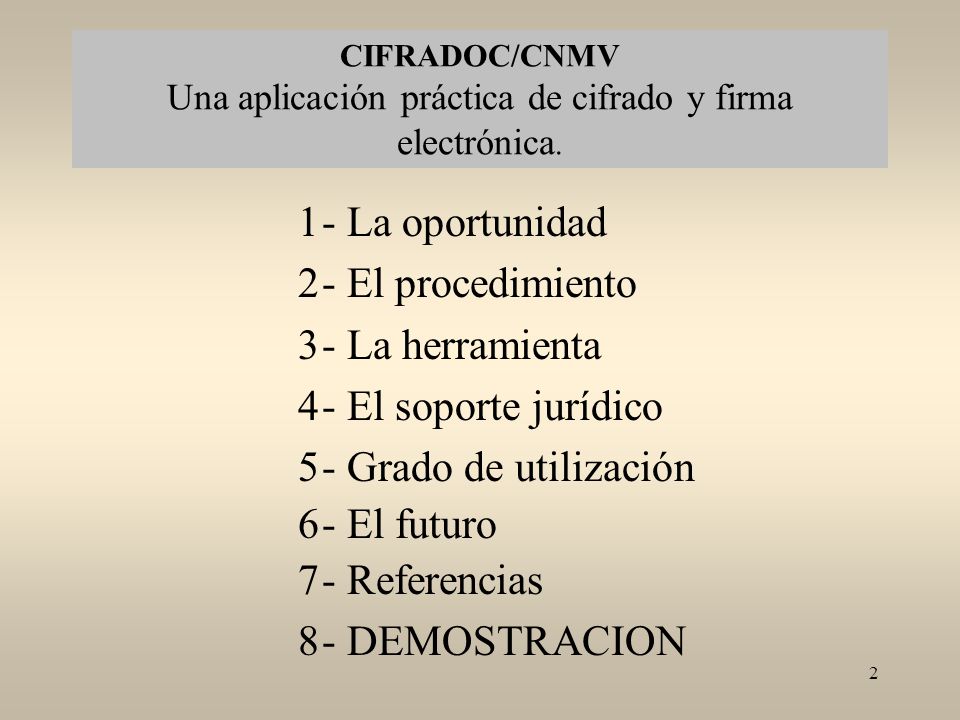

2 2 CIFRADOC/CNMV Una aplicación práctica de cifrado y firma electrónica. 1- La oportunidad 2- El procedimiento 3- La herramienta 4- El soporte jurídico 5- Grado de utilización 6- El futuro 7- Referencias 8- DEMOSTRACION

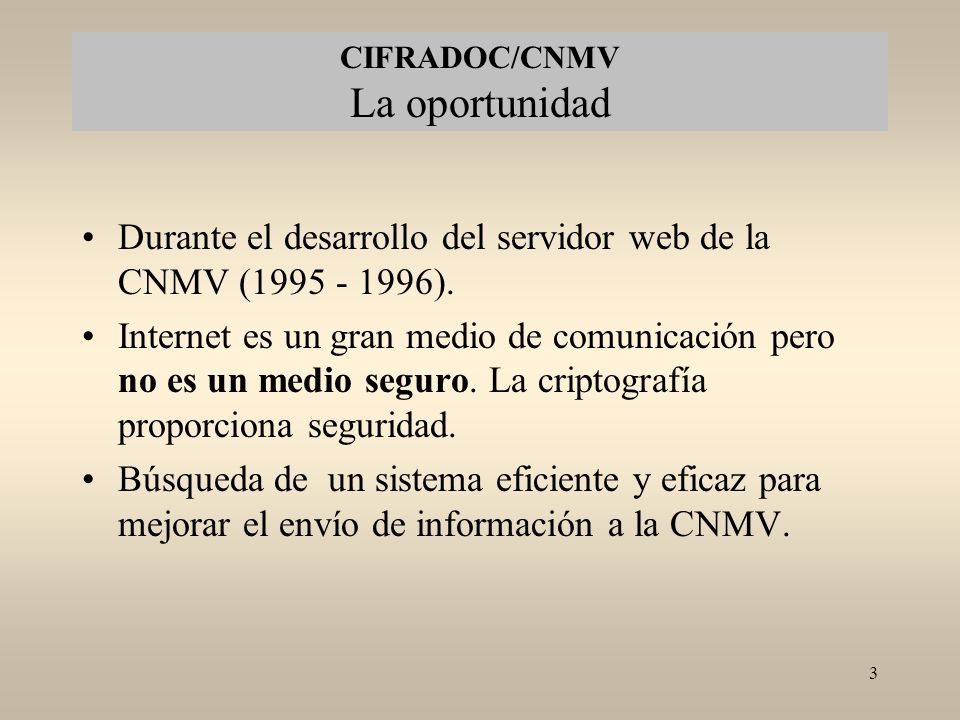

3 3 Durante el desarrollo del servidor web de la CNMV ( ). Internet es un gran medio de comunicación pero no es un medio seguro. La criptografía proporciona seguridad. Búsqueda de un sistema eficiente y eficaz para mejorar el envío de información a la CNMV. CIFRADOC/CNMV La oportunidad

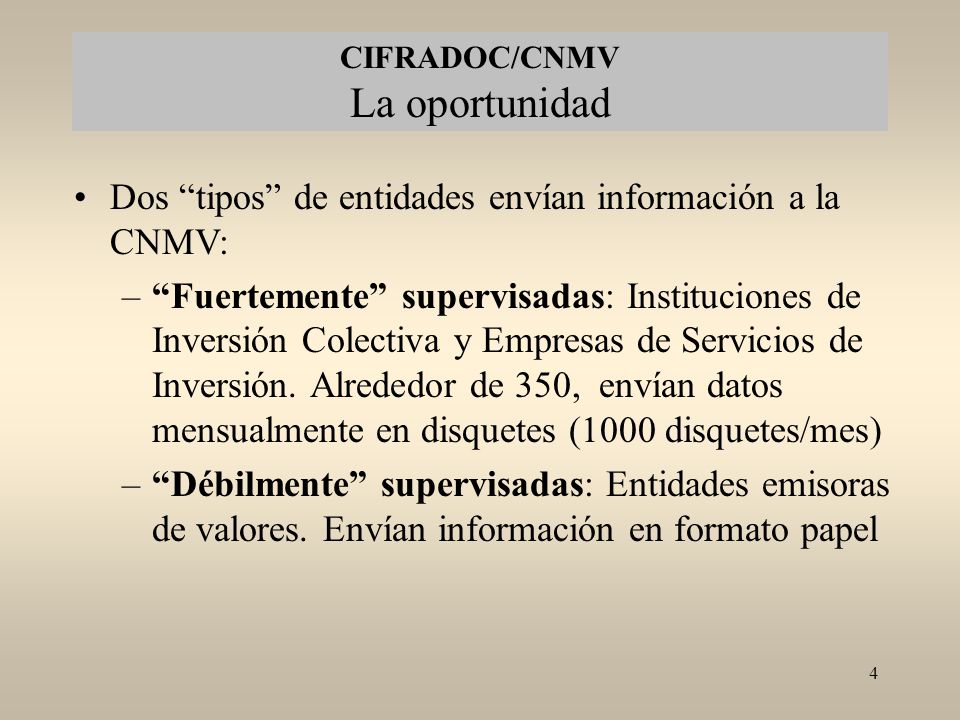

4 4 Dos tipos de entidades envían información a la CNMV: –Fuertemente supervisadas: Instituciones de Inversión Colectiva y Empresas de Servicios de Inversión. Alrededor de 350, envían datos mensualmente en disquetes (1000 disquetes/mes) –Débilmente supervisadas: Entidades emisoras de valores. Envían información en formato papel CIFRADOC/CNMV La oportunidad

5 5 Disquetes generados por aplicaciones de la CNMV. Emplean un método elemental pero eficaz para asegurar la integridad (no manipulación) de la información y la autenticación de la persona responsable de esta: Una vez grabado el disco, se pone la pestaña de lectura/escritura en sólo lectura y se tapa con una etiqueta, que es firmada a mano.

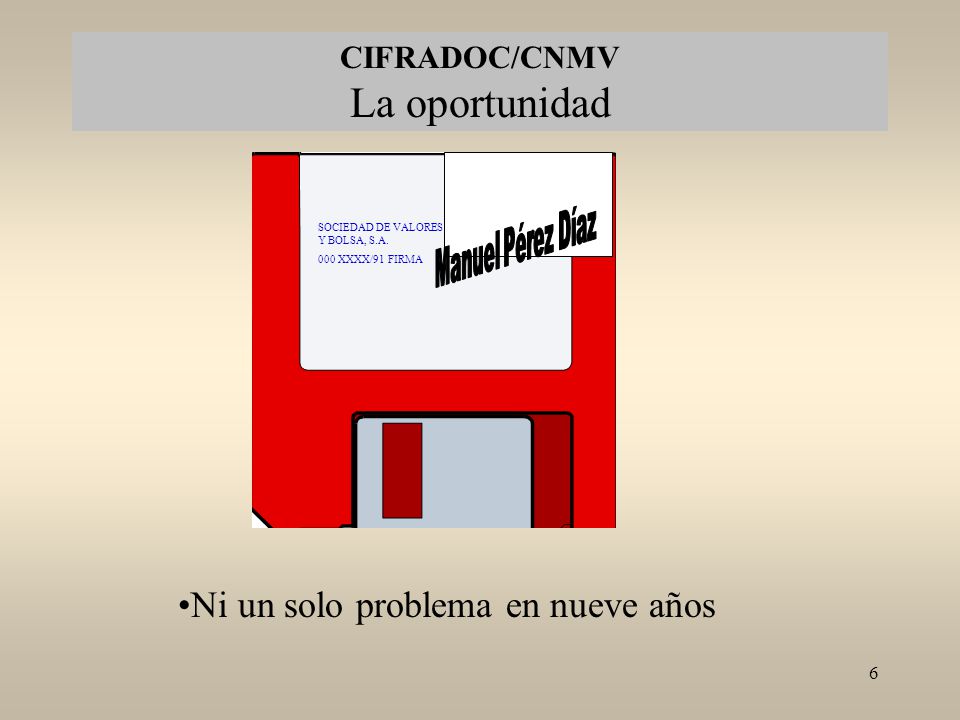

6 6 CIFRADOC/CNMV La oportunidad Ni un solo problema en nueve años SOCIEDAD DE VALORES Y BOLSA, S.A. 000 XXXX/91 FIRMA

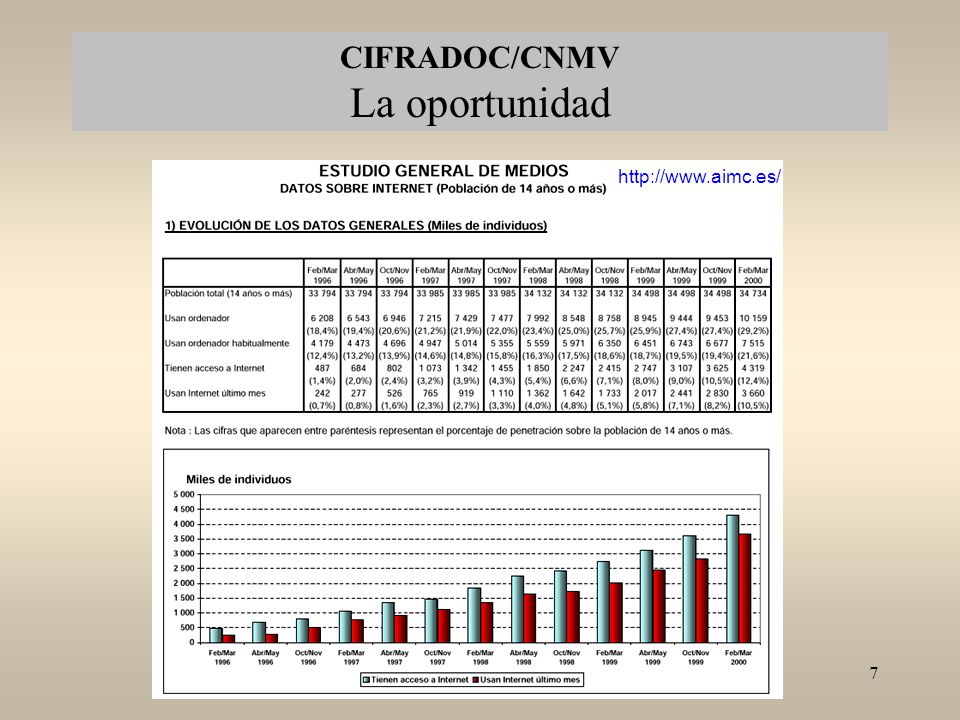

7 7 CIFRADOC/CNMV La oportunidad

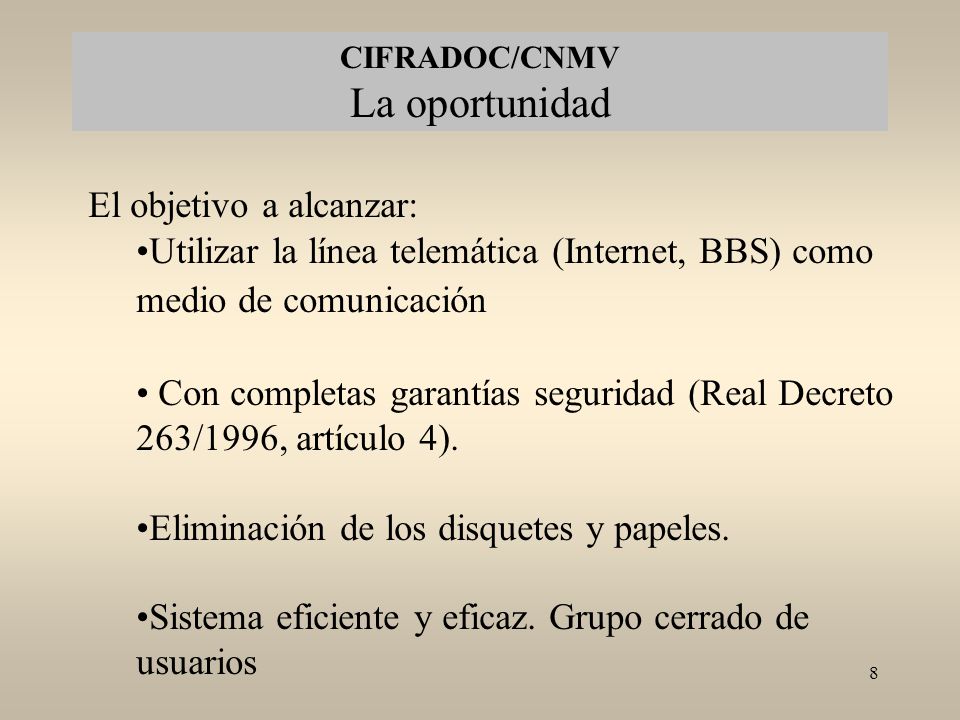

8 8 CIFRADOC/CNMV La oportunidad El objetivo a alcanzar: Utilizar la línea telemática (Internet, BBS) como medio de comunicación Con completas garantías seguridad (Real Decreto 263/1996, artículo 4). Eliminación de los disquetes y papeles. Sistema eficiente y eficaz. Grupo cerrado de usuarios

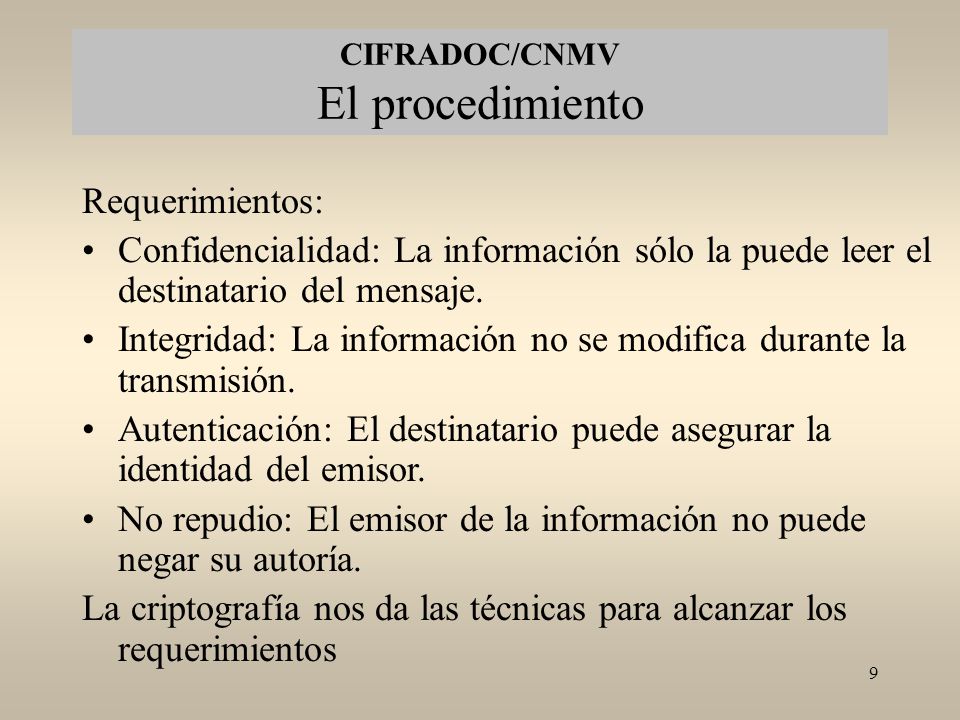

9 9 Requerimientos: Confidencialidad: La información sólo la puede leer el destinatario del mensaje. Integridad: La información no se modifica durante la transmisión. Autenticación: El destinatario puede asegurar la identidad del emisor. No repudio: El emisor de la información no puede negar su autoría. La criptografía nos da las técnicas para alcanzar los requerimientos CIFRADOC/CNMV El procedimiento

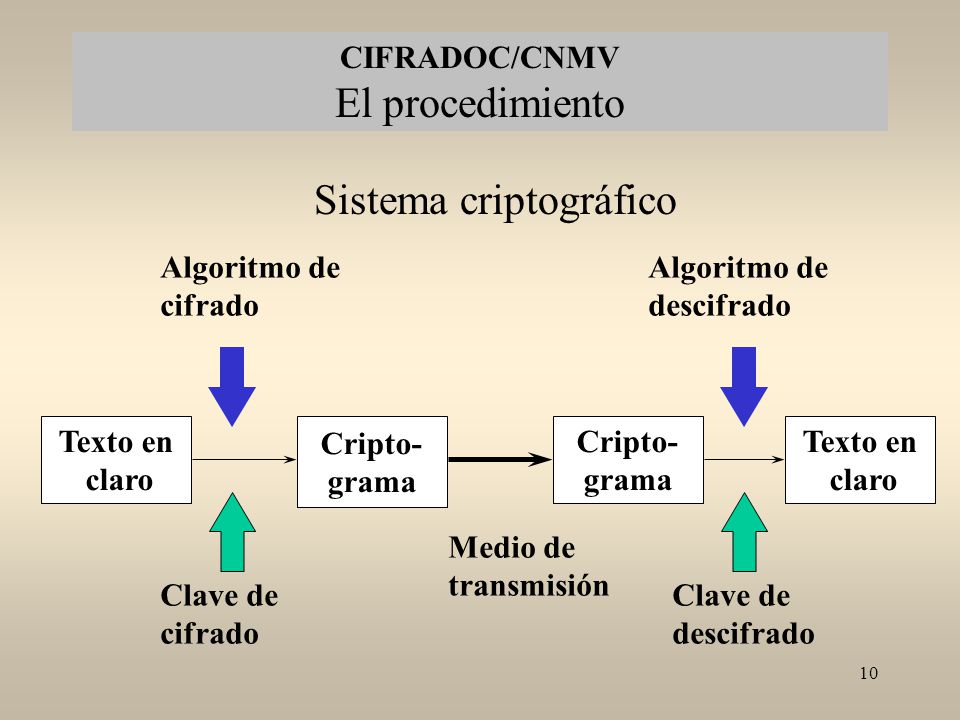

10 10 Texto en claro Cripto- grama Texto en claro Cripto- grama Algoritmo de cifrado Algoritmo de descifrado Clave de cifrado Clave de descifrado Medio de transmisión CIFRADOC/CNMV El procedimiento Sistema criptográfico

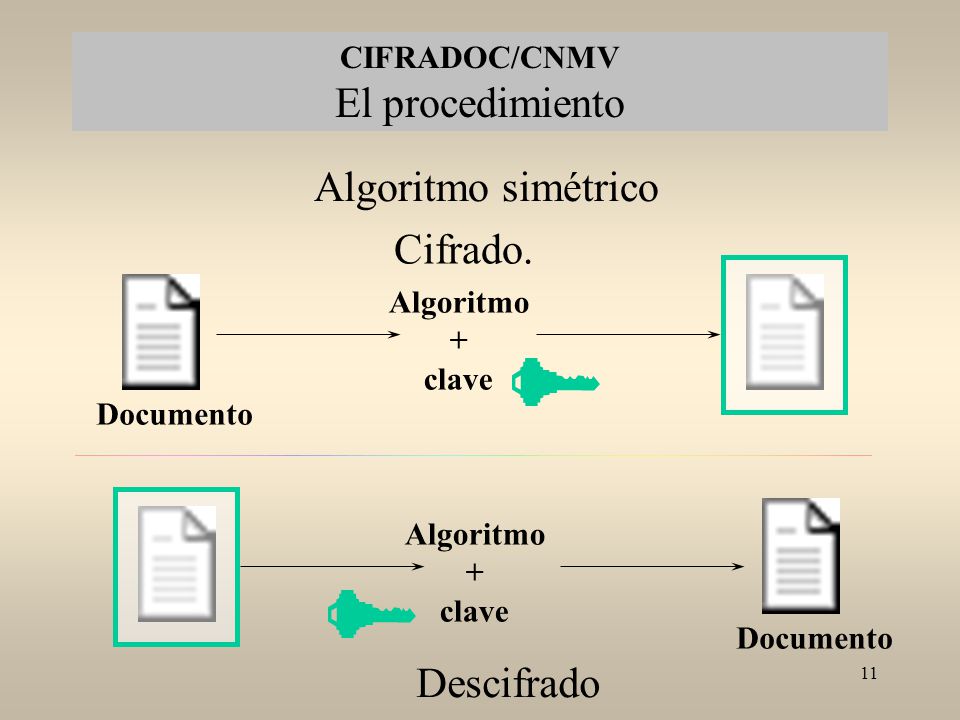

11 11 Documento Algoritmo + clave Cifrado. Algoritmo + clave Descifrado Documento CIFRADOC/CNMV El procedimiento Algoritmo simétrico

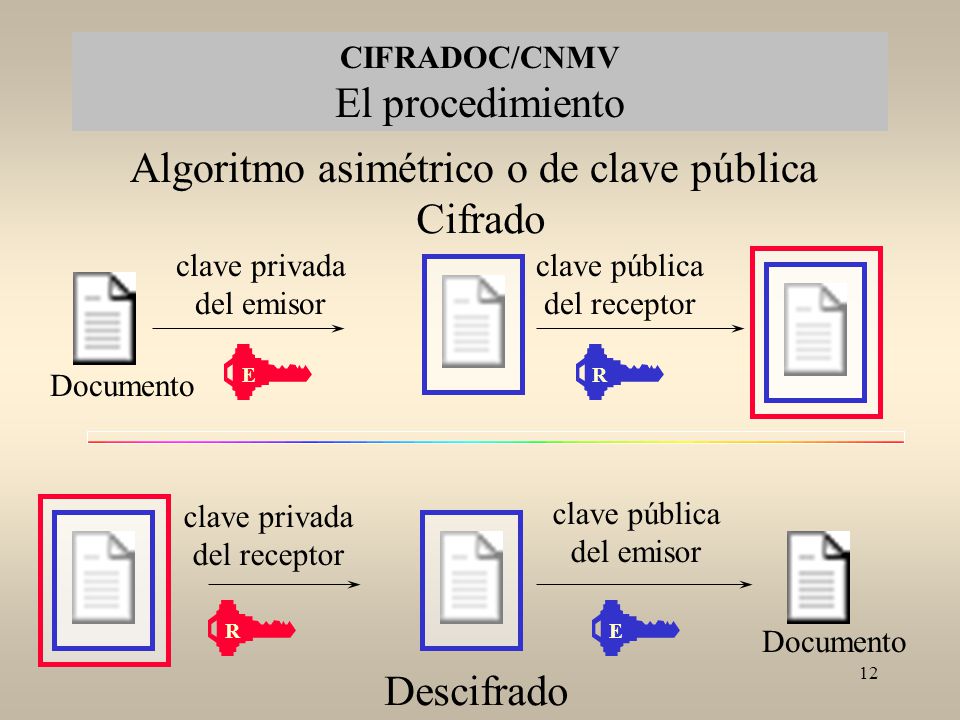

12 12 Documento clave pública del receptor Descifrado Documento clave privada del emisor clave pública del emisor ERR clave privada del receptor E CIFRADOC/CNMV El procedimiento Algoritmo asimétrico o de clave pública Cifrado

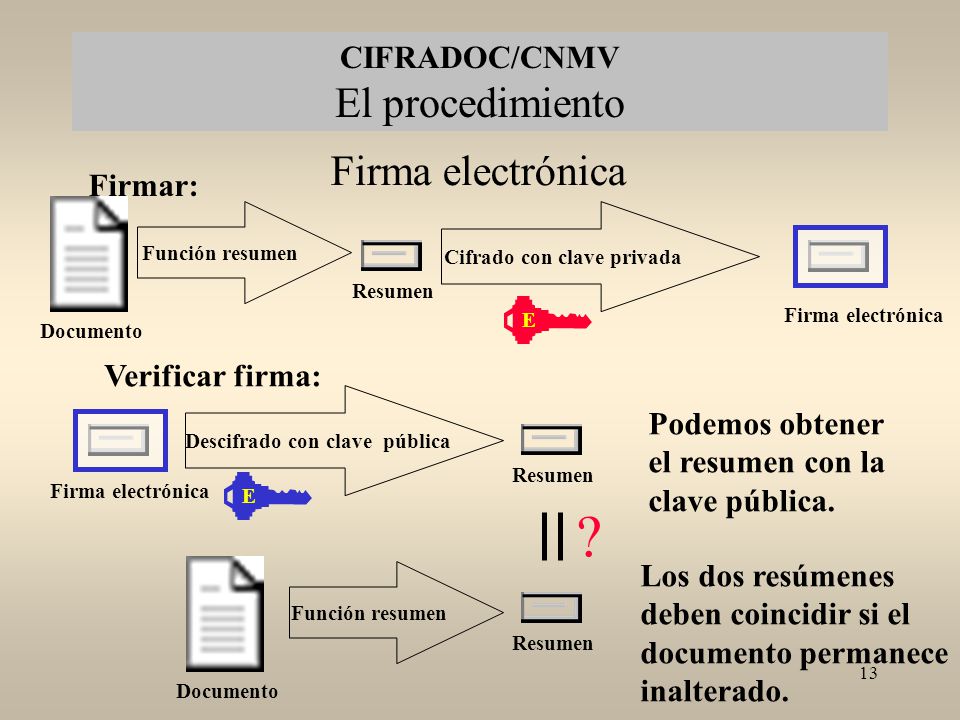

13 13 Cifrado con clave privada Función resumen Resumen Documento Firma electrónica Firmar: Verificar firma: Firma electrónica Descifrado con clave pública Resumen Documento Función resumen Resumen Los dos resúmenes deben coincidir si el documento permanece inalterado. Podemos obtener el resumen con la clave pública. ? E E CIFRADOC/CNMV El procedimiento Firma electrónica

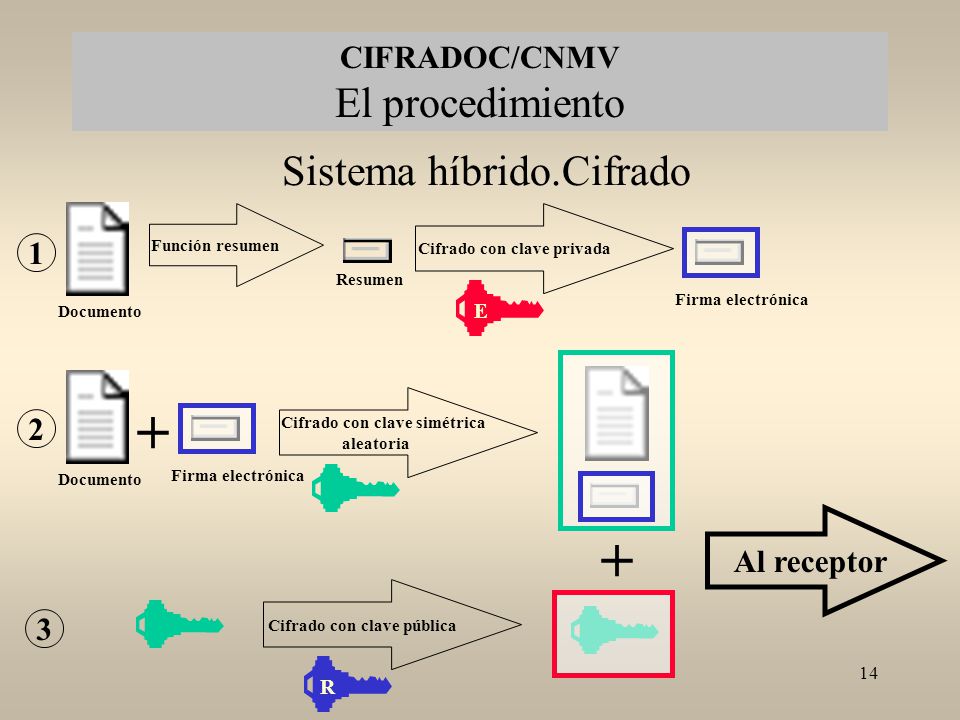

14 14 Cifrado con clave privada Función resumen Documento Firma electrónica Resumen Documento Cifrado con clave simétrica aleatoria Cifrado con clave pública Al receptor Firma electrónica + + ER CIFRADOC/CNMV El procedimiento Sistema híbrido.Cifrado

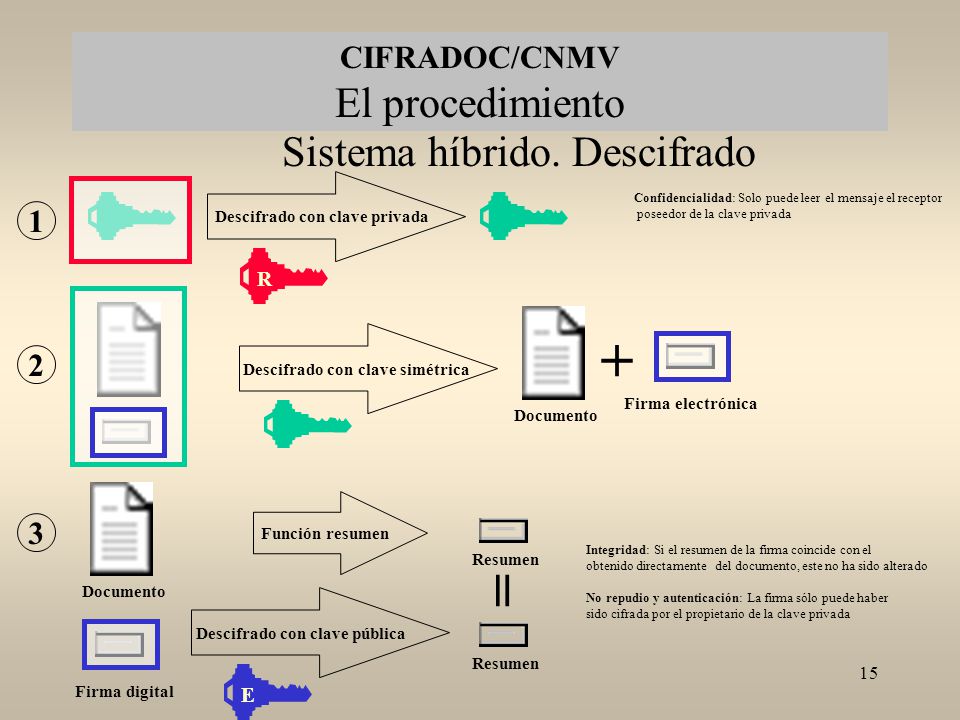

15 15 1 Descifrado con clave privada 2 Descifrado con clave simétrica Documento Función resumen Resumen Documento 3 Firma electrónica + Firma digital Descifrado con clave pública Resumen = Confidencialidad: Solo puede leer el mensaje el receptor poseedor de la clave privada Integridad: Si el resumen de la firma coincide con el obtenido directamente del documento, este no ha sido alterado No repudio y autenticación: La firma sólo puede haber sido cifrada por el propietario de la clave privada RE CIFRADOC/CNMV El procedimiento Sistema híbrido. Descifrado

16 16 CIFRADOC/CNMV El procedimiento DocumentooriginalDocumentooriginal Firma electrónica de la entidad Documento original Documento original Firma electrónica CNMV Firma electrónica CNMV 3. Transmisión a la CNMV del documento 7. Transmisión a la entidad del Acuse de Recibo Documento original Documento original Documento original ENTIDAD CNMV 2. Cifrado con clave simétrica y pública de la CNMV Documento original 1. Firma del documento con la clave privada de la entidad 4. Descifrado del mensaje recibido con clave privada de la CNMV y simétrica 5. Extracción del documento y verificación de la firma con clave pública de la entidad 6. Firma del documento recibido con la clave privada de la CNMV 8. Verificación de la firma con clave pública de la CNMV Firma electrónica de la entidad Firma electrónica de la entidad Firma electrónica de la entidad Firma electrónica CNMV Firma electrónica CNMV

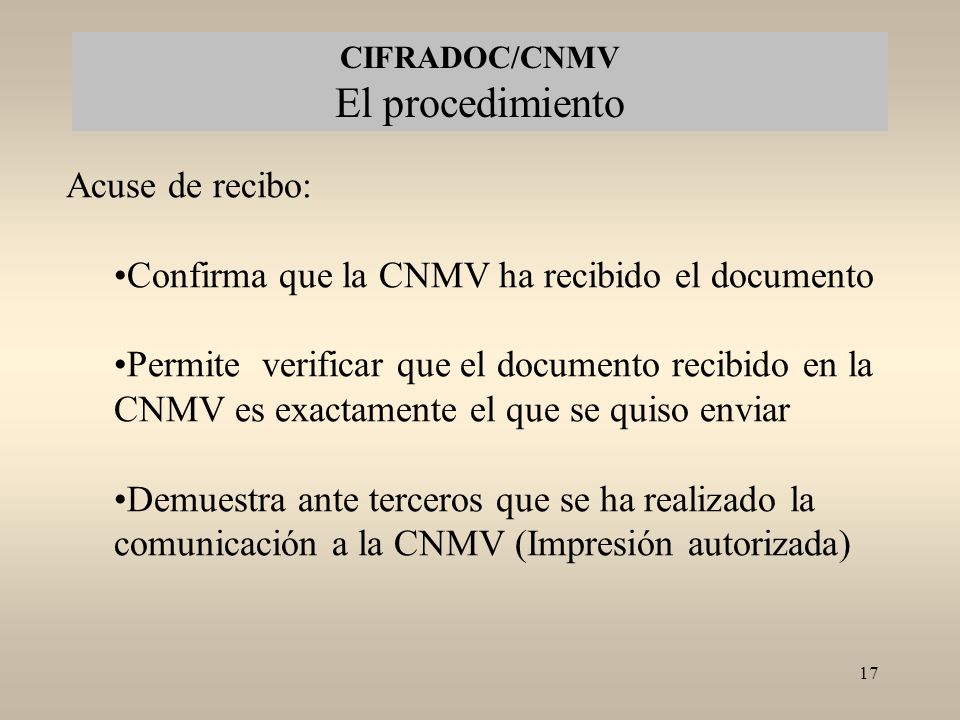

17 17 CIFRADOC/CNMV El procedimiento Acuse de recibo: Confirma que la CNMV ha recibido el documento Permite verificar que el documento recibido en la CNMV es exactamente el que se quiso enviar Demuestra ante terceros que se ha realizado la comunicación a la CNMV (Impresión autorizada)

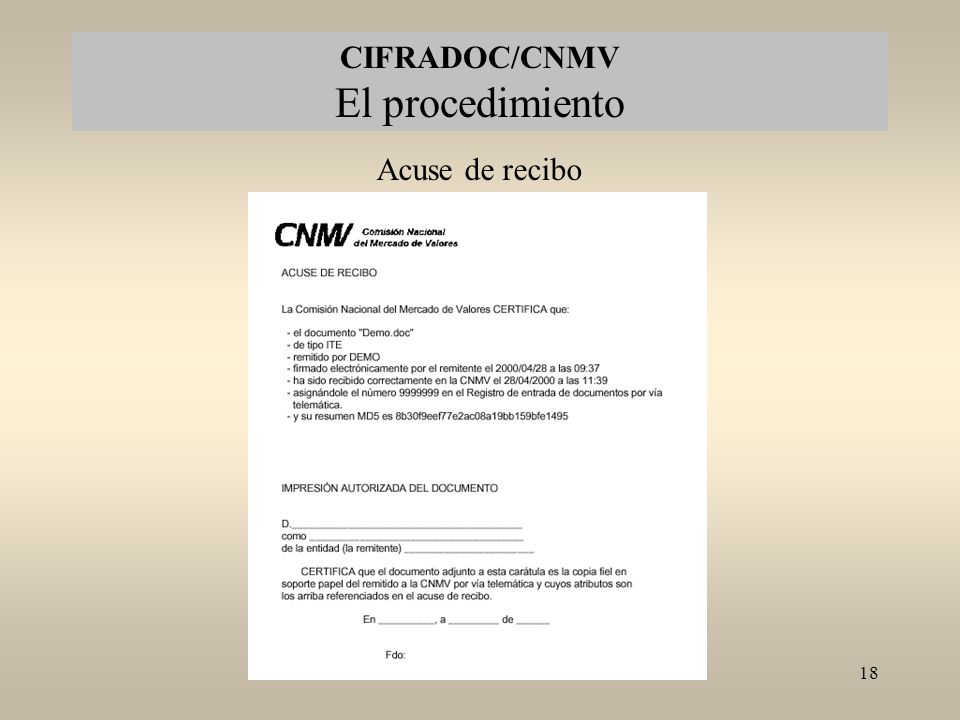

18 18 CIFRADOC/CNMV El procedimiento Acuse de recibo

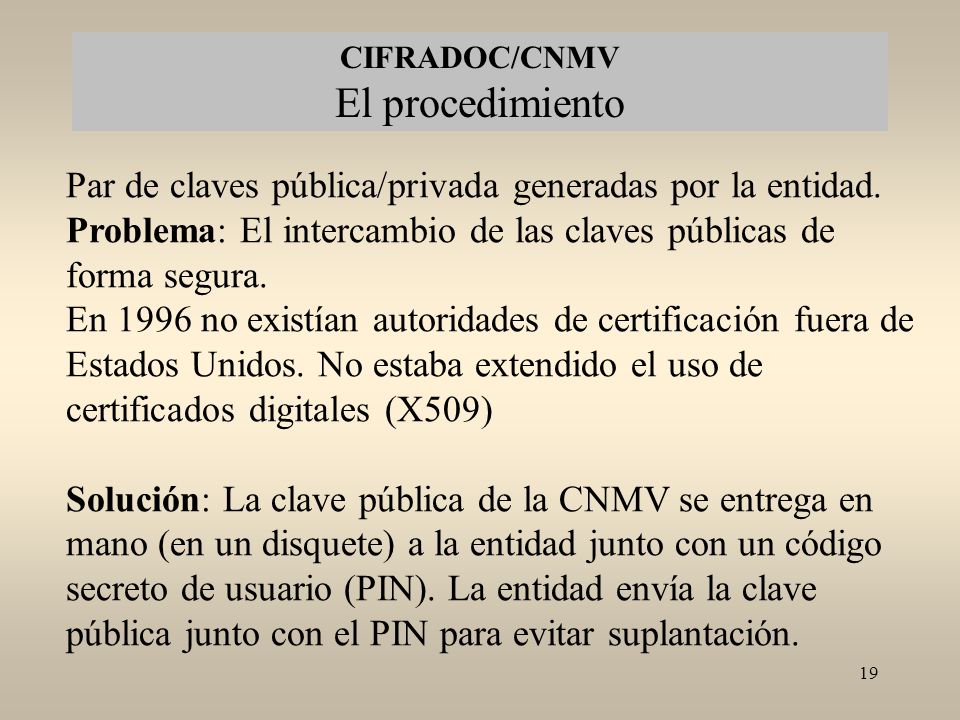

19 19 CIFRADOC/CNMV El procedimiento Par de claves pública/privada generadas por la entidad. Problema: El intercambio de las claves públicas de forma segura. En 1996 no existían autoridades de certificación fuera de Estados Unidos. No estaba extendido el uso de certificados digitales (X509) Solución: La clave pública de la CNMV se entrega en mano (en un disquete) a la entidad junto con un código secreto de usuario (PIN). La entidad envía la clave pública junto con el PIN para evitar suplantación.

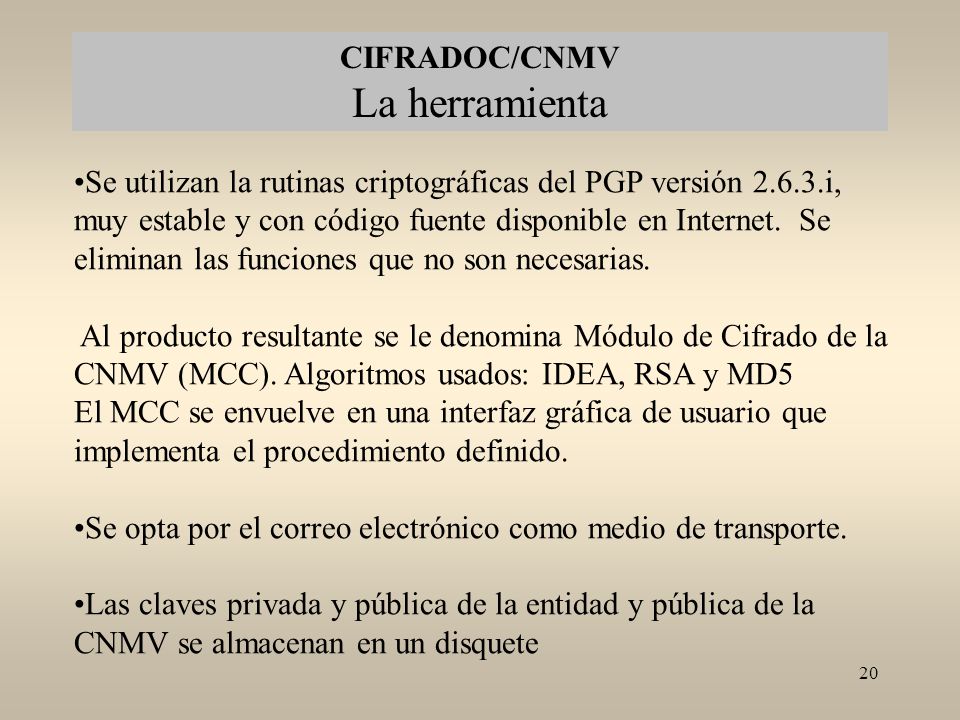

20 20 CIFRADOC/CNMV La herramienta Se utilizan la rutinas criptográficas del PGP versión i, muy estable y con código fuente disponible en Internet. Se eliminan las funciones que no son necesarias. Al producto resultante se le denomina Módulo de Cifrado de la CNMV (MCC). Algoritmos usados: IDEA, RSA y MD5 El MCC se envuelve en una interfaz gráfica de usuario que implementa el procedimiento definido. Se opta por el correo electrónico como medio de transporte. Las claves privada y pública de la entidad y pública de la CNMV se almacenan en un disquete

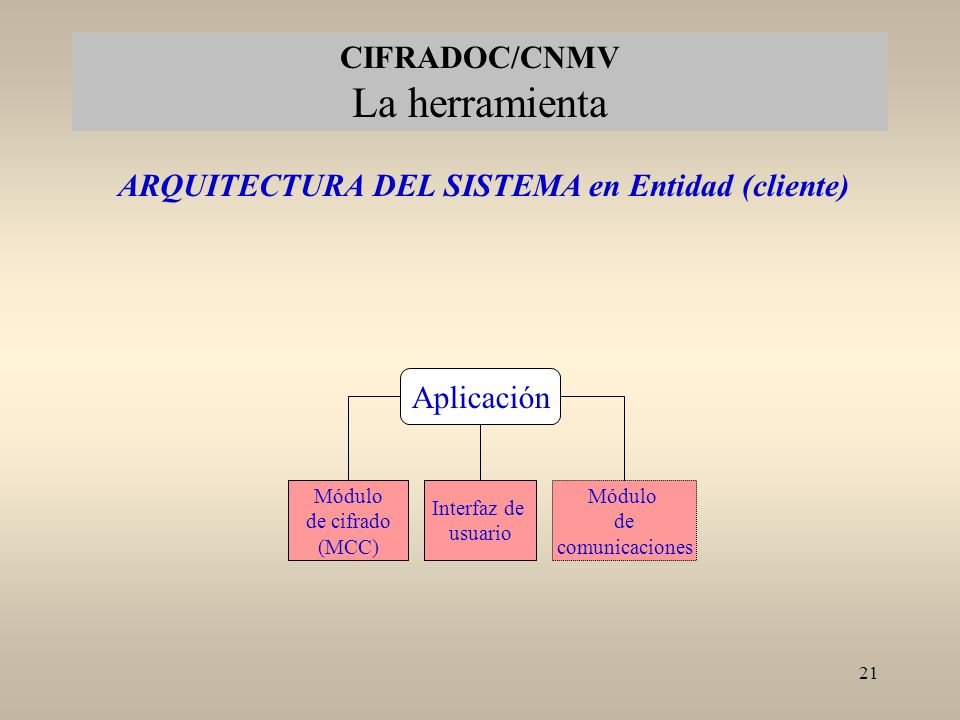

21 21 CIFRADOC/CNMV La herramienta ARQUITECTURA DEL SISTEMA en Entidad (cliente) Aplicación Módulo de cifrado (MCC) Interfaz de usuario Módulo de comunicaciones

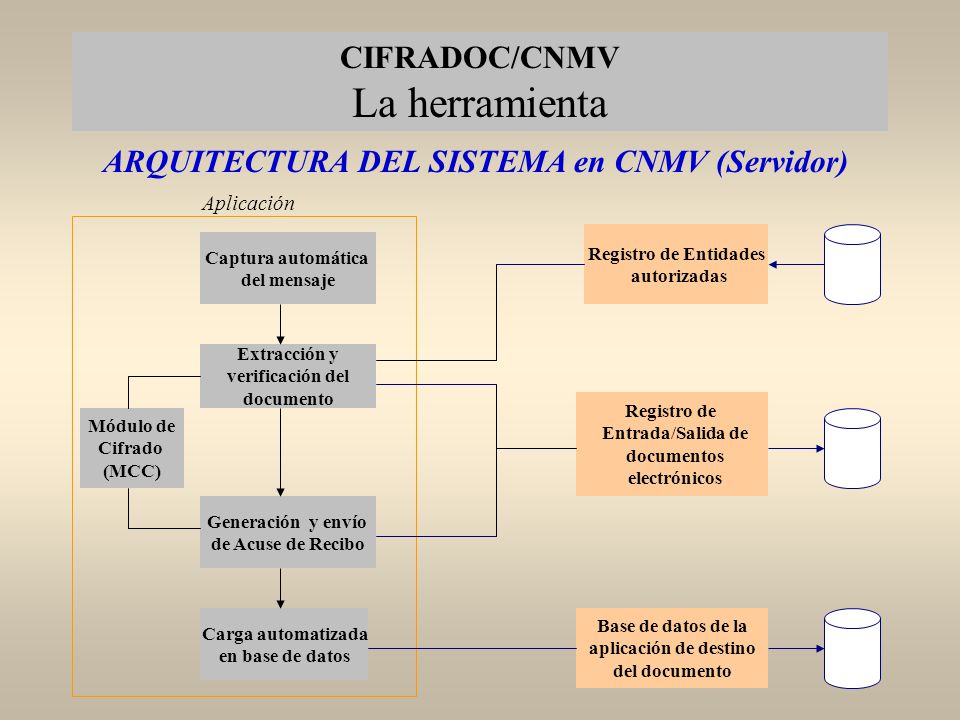

22 22 CIFRADOC/CNMV La herramienta ARQUITECTURA DEL SISTEMA en CNMV (Servidor) Captura automática del mensaje Extracción y verificación del documento Módulo de Cifrado (MCC) Generación y envío de Acuse de Recibo Aplicación Carga automatizada en base de datos Base de datos de la aplicación de destino del documento Registro de Entrada/Salida de documentos electrónicos Registro de Entidades autorizadas

23 23 CIFRADOC/CNMV Soporte jurídico Al amparo del artículo 45 de la Ley 30/1992 del Régimen Jurídico de las Administraciones Públicas y del Procedimiento Administrativo Común En cumplimiento del artículo 9 del Real Decreto 263/1996: Informe técnico favorable de la Comisión Permanente de Tecnologías de la Información y las Comunicaciones. Acuerdo de 11 de Marzo de 1998 (BOE del 27 de marzo de 1998) del Consejo de la CNMV para la implantación del sistema Pago de licencias por el uso de IDEA a Ascom AG

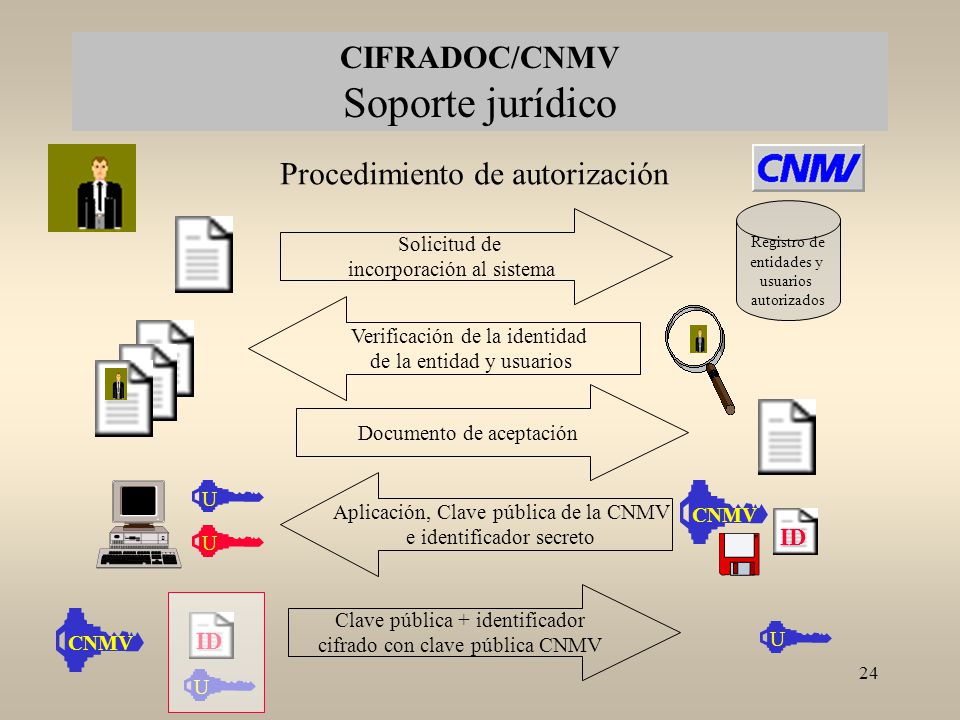

24 24 CIFRADOC/CNMV Soporte jurídico Solicitud de incorporación al sistema Verificación de la identidad de la entidad y usuarios Clave pública + identificador cifrado con clave pública CNMV Aplicación, Clave pública de la CNMV e identificador secreto Registro de entidades y usuarios autorizados CNMV ID U U U CNMV U Procedimiento de autorización Documento de aceptación

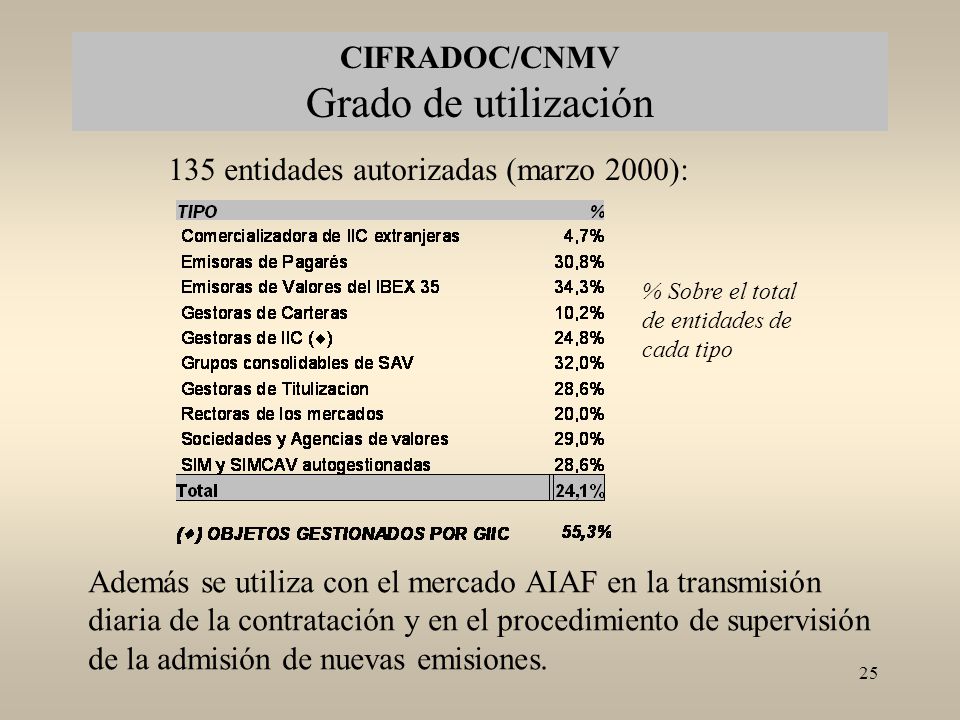

25 25 CIFRADOC/CNMV Grado de utilización Además se utiliza con el mercado AIAF en la transmisión diaria de la contratación y en el procedimiento de supervisión de la admisión de nuevas emisiones. 135 entidades autorizadas (marzo 2000): % Sobre el total de entidades de cada tipo

26 26 CIFRADOC/CNMV Grado de utilización Problemas encontrados: Casi ninguno de instalación o funcionamiento. Algunos servidores de correo tienen retrasos apreciables. 5 casos de generación indebida de nuevas claves. En 2 no tenían copia de seguridad y fue necesario revocar las claves antiguas. Algunos problemas con los acuses de recibos. En la mayoría de los casos por verificar el acuse contra un fichero distinto. En los menos al repetir el envío funcionó. La automatización de la incorporación a base de datos (sin intervención manual) exige programas complejos de validación.

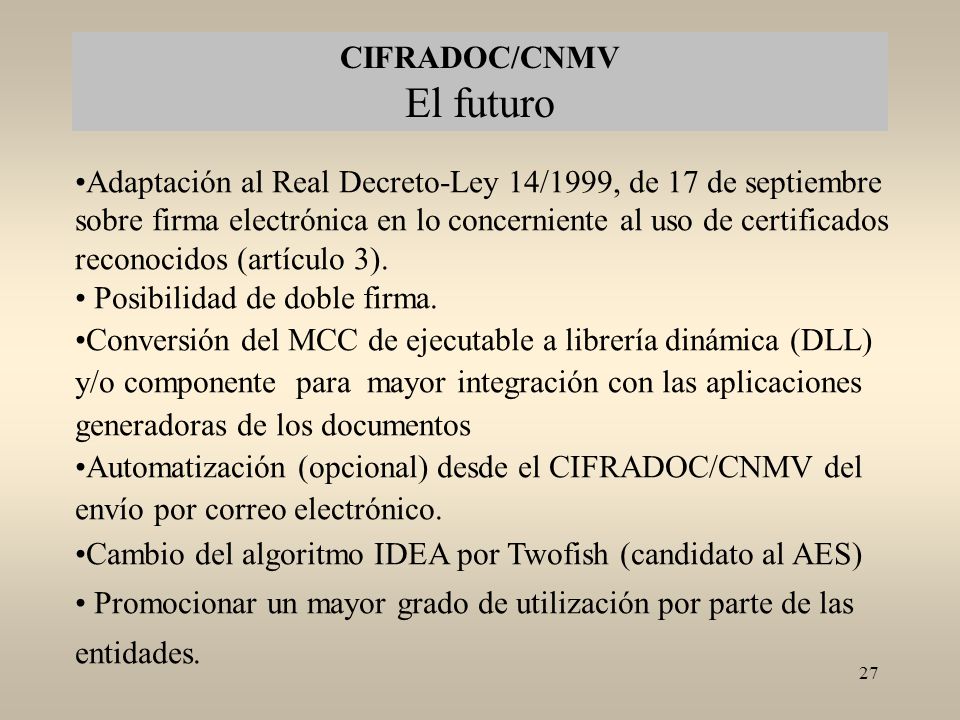

27 27 CIFRADOC/CNMV El futuro Adaptación al Real Decreto-Ley 14/1999, de 17 de septiembre sobre firma electrónica en lo concerniente al uso de certificados reconocidos (artículo 3). Posibilidad de doble firma. Conversión del MCC de ejecutable a librería dinámica (DLL) y/o componente para mayor integración con las aplicaciones generadoras de los documentos Automatización (opcional) desde el CIFRADOC/CNMV del envío por correo electrónico. Cambio del algoritmo IDEA por Twofish (candidato al AES) Promocionar un mayor grado de utilización por parte de las entidades.

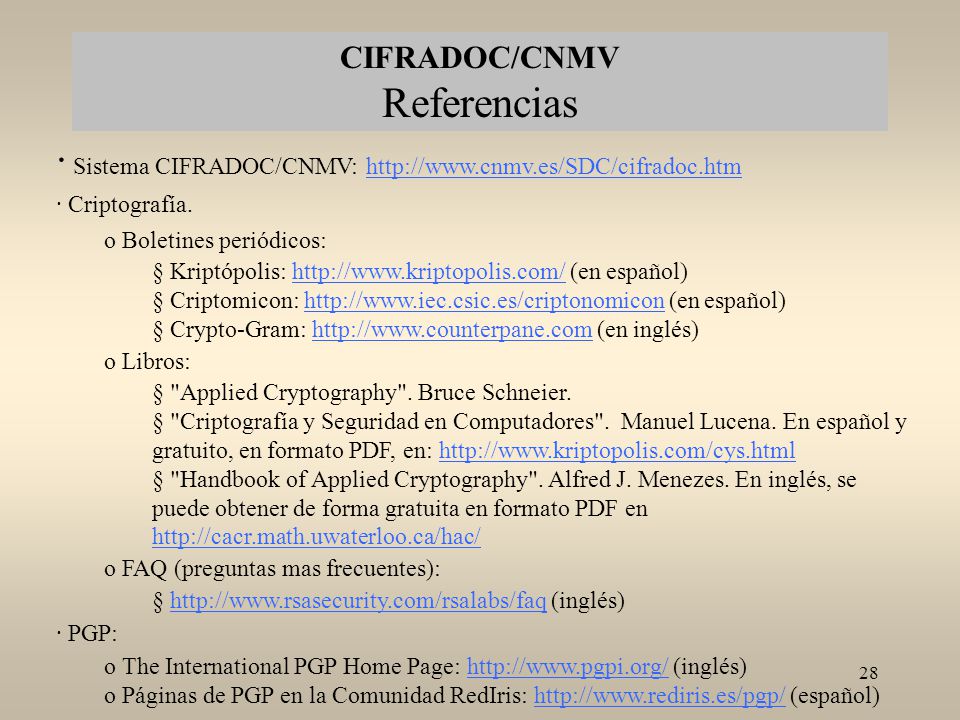

28 28 CIFRADOC/CNMV Referencias · Sistema CIFRADOC/CNMV: · Criptografía. o Boletines periódicos: § Kriptópolis: (en español)http://www.kriptopolis.com/ § Criptomicon: (en español)http://www.iec.csic.es/criptonomicon § Crypto-Gram: (en inglés)http://www.counterpane.com o Libros: § "Applied Cryptography". Bruce Schneier. § "Criptografía y Seguridad en Computadores". Manuel Lucena. En español y gratuito, en formato PDF, en: § "Handbook of Applied Cryptography". Alfred J. Menezes. En inglés, se puede obtener de forma gratuita en formato PDF en o FAQ (preguntas mas frecuentes): § (inglés)http://www.rsasecurity.com/rsalabs/faq · PGP: o The International PGP Home Page: (inglés)http://www.pgpi.org/ o Páginas de PGP en la Comunidad RedIris: (español)http://www.rediris.es/pgp/

29 29 CIFRADOC/CNMV Demostración Entidad * APLICACIÓN PREVIAMENTE INSTALADA * GENERACION DE CLAVES PUBLICA Y PRIVADA A PARTIR DE NOMBRE Y CODIGO DE USUARIO (PIN) * ENVIO CLAVE PUBLICA A LA CNMV * GENERACION DE FICHERO A ENVIAR A LA CNMV * CIFRADO Y FIRMA DEL FICHERO * ENVIO DEL FICHERO A LA CNMV * COMPROBACION DEL ACUSE DE RECIBO * IMPRESIÓN AUTORIZADA CNMV * INCORPORACION CLAVE PUBLICA AL REGISTRO. CNMV ENVIA UN MENSAJE DE CONFORMIDAD A LA RECEPCION DE LA CLAVE PUBLICA * CNMV CAPTA, DESCIFRA, REGISTRA, CARGA EN BASE DE DATOS, GENERA Y ENVIA ACUSE DE RECIBO DE MANERA AUTOMATIZADA
