Efectos de la suciedad en el funcionamiento de una célula solar Luis Venegas Javier Valladares Carlos Rodríguez INSTALACIONES SOLARES FOTOVOLTAICAS 13/12/2008.

Presentaciones similares


Presentación del tema: "Efectos de la suciedad en el funcionamiento de una célula solar Luis Venegas Javier Valladares Carlos Rodríguez INSTALACIONES SOLARES FOTOVOLTAICAS 13/12/2008."— Transcripción de la presentación:

1 Efectos de la suciedad en el funcionamiento de una célula solar Luis Venegas Javier Valladares Carlos Rodríguez INSTALACIONES SOLARES FOTOVOLTAICAS 13/12/2008 M Á STER OFICIAL EN SISTEMAS DE ENERG Í A T É RMICA

2 Contenido A.- Estudio bibliográfico. A.1.- Búsqueda de recursos. A.2.- Criterios de selección de recursos. A.3.- Comentario Artículos. B.- Análisis Crítico B.1.- Objetivo. B.2.- Simulaciones. B.3.- Conclusiones. C.- Bibliografía Consultada

3 A. Estudio Bibliográfico

4 Biblioteca de Ingenieros: Recursos en Internet: - IEA (www.iea.org) - DOE, Base Datos Dpto. Energía Americano (http://www.osti.gov/energycitations/) - CIEMAT (www.ciemat.es) - ASIF (www.asif.org) A.1. Búsqueda de recursos (¿Dónde y Cómo buscar?)

5 1º (Información mas reciente año 2000)

6 2º 3º

7 1º Base de Datos Dpto. Energía Americano (Información mas reciente 1998) Acceso libre de recursos

8 2º 3º

9 IEA ELSEVIER (Información mas reciente año 2000)

10 A.2. Criterio de selección de recursos Importancia del recurso (autor, agencia, institución, universidades y organismos reconocidos) Lectura del Abstract o Introducción. Lectura de Conclusiones. Gráficos y esquemas relacionados. Referencias bibliograficas.

11 A.3.- Comentario de artículos Primera fase: -Aparición de las primeras experiencias en sistemas aislados en zonas fundamentalmente desérticas. -Deposición de partículas sobre módulos FV. Segunda fase: -Grados de afección de distintos niveles de suciedad. -Grados de afección para distintas configuraciones. Tercera fase: -Se comienza a investigar en concentración FV.

12 B. Análisis Crítico

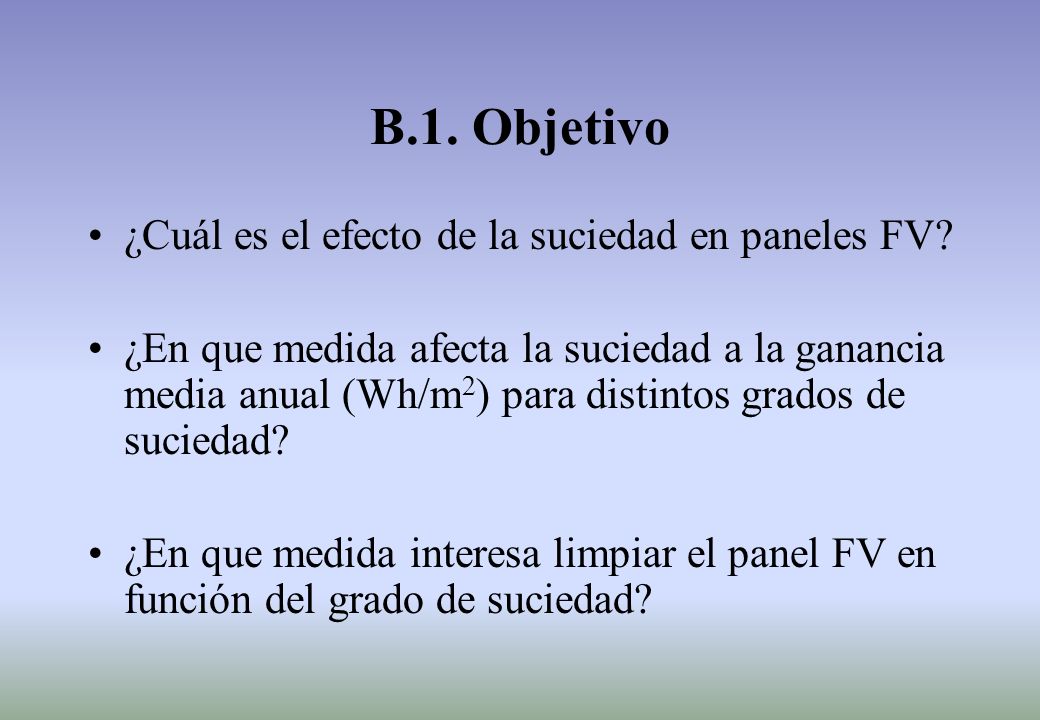

13 ¿Cuál es el efecto de la suciedad en paneles FV? ¿En que medida afecta la suciedad a la ganancia media anual (Wh/m 2 ) para distintos grados de suciedad? ¿En que medida interesa limpiar el panel FV en función del grado de suciedad? B.1. Objetivo

14 Simulación I: sistema fijo inclinado 30º B.2. Simulaciones

15 Simulación II: varios sistemas B.2. Simulaciones

16 Simulación II: varios sistemas B.2. Simulaciones

17 Simulación II: varios sistemas B.2. Simulaciones Datos para simulación económica: 1 planta de 2 MW (2080 kWp) 20 instalaciones 400 módulos por instalación 260 Wp por módulo Se supone producción anual de kWh/kWp Tarifa de producción eléctrica: 0,45 /kWh

18 Simulación II: varios sistemas B.2. Simulaciones

19 B.3. Conclusiones El efecto de la suciedad varía en función de condiciones geográficas. Pérdidas en fijo hasta un 13% (nivel suciedad 7%). Pérdidas con seguimiento mucho menores (8%). Las pérdidas en sistemas CFV son muy altas (hasta el 22%).

20 B.3. Conclusiones Nuestra recomendación es la siguiente: SistemaFijo Seguimiento 2x Seguimiento 1x horizontalConcentración LimpiezaSiNo Si

21 RUEGOS Y PREGUNTAS
