1 UNIVERSIDAD MOCHOACANA DE SAN SAN NICOLAS DE HIDALGO ECOARQUITECTURA “DESTILADOR SOLAR” Alumnos: Pulido Arias Paola Gpe. Pedraza Mendoza Lenin Pavel. Ortega Elizarraras Jorge Luis. Zimbron Luis Fernando. Martínez Vieyra Luis Jhonatan Moreno Navarro Jafet Arquitecto: Francisco Amante Villaseñor mayo-06

2 ÍNDICE INTRODUCCIÒN. DEFINICIÒN. DESTILADOR DE DOS VERTIENTES.
FUNCIONAMIENTO. DESTILADORES SOLARES IMPACTO ECONÓMICO. IMPACTO MEDIO AMBIENTAL. PROYECCIONES. TIPOS DE DESTILADORES SOLARES.

3 INTRODUCCIÒN. El uso del destilador solar es una forma de contribuir al aumento de la sostentabilidad de los sistemas de aprovechamiento de las fuentes renovables de energía. De los métodos de depuración de agua, la utilización de destiladores solares resulta el más adecuado. Ya que la calidad del agua obtenida es óptima para utilizarse en las diferentes necesidades del ser humano.

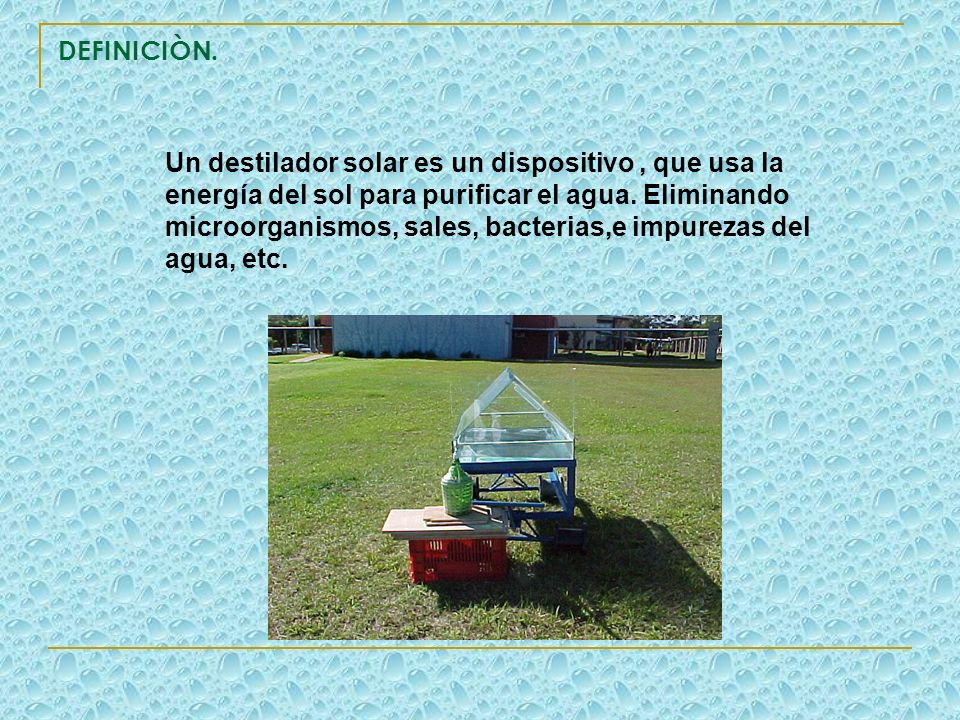

4 DEFINICIÒN. Un destilador solar es un dispositivo , que usa la energía del sol para purificar el agua. Eliminando microorganismos, sales, bacterias,e impurezas del agua, etc.

5 DESTILADOR DE DOS VERTIENTES.
Un destilador solar de dos vertientes nos permitirá llegar a obtener hasta medio litro de agua destilada en un día de sol. Puede parecerte que el agua obtenida durante toda una jornada soleada no sea gran cosa, pero es conveniente recordar que, mediante la destilación solar, se obtiene agua potable en muchos lugares del mundo.

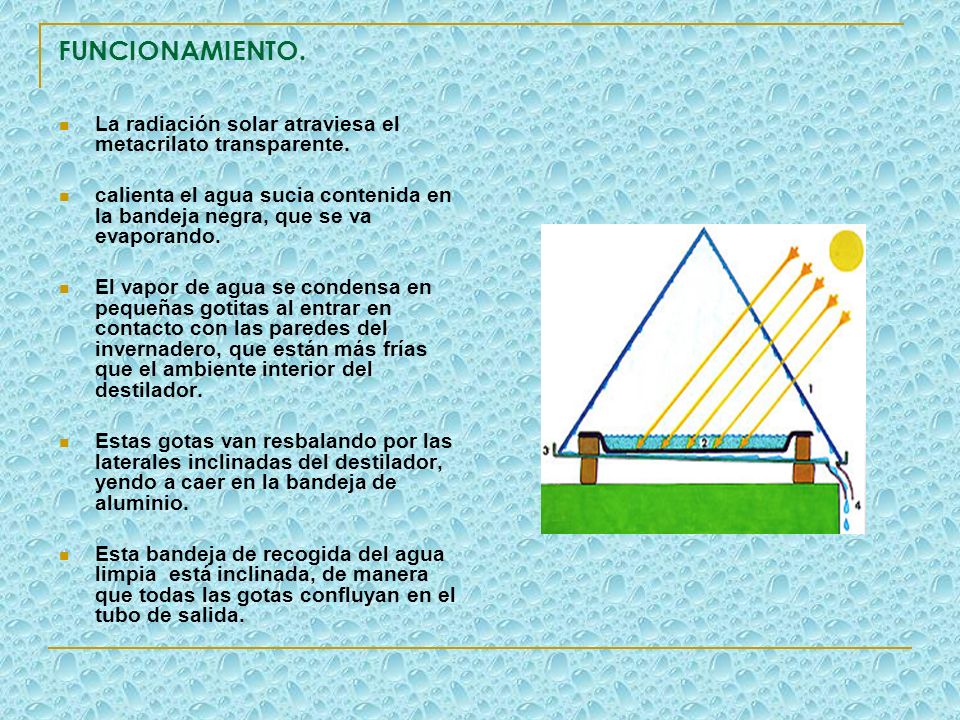

6 FUNCIONAMIENTO. La radiación solar atraviesa el metacrilato transparente. calienta el agua sucia contenida en la bandeja negra, que se va evaporando. El vapor de agua se condensa en pequeñas gotitas al entrar en contacto con las paredes del invernadero, que están más frías que el ambiente interior del destilador. Estas gotas van resbalando por las laterales inclinadas del destilador, yendo a caer en la bandeja de aluminio. Esta bandeja de recogida del agua limpia está inclinada, de manera que todas las gotas confluyan en el tubo de salida.

7 DESTILADORES SOLARES La profunda instalación de sistemas solares fotovoltaicos para la electrificación en escuelas, comunidades, consultorios médicos rurales y otros objetivos económicos y sociales en todo el país, es un resultado elocuente del programa cubano para la introducción y el aprovechamiento de las fuentes renovables de energía. La necesidad del suministro de agua destilada a los sistemas de acumulación energética de las instalaciones, basadas en el aprovechamiento de las fuentes renovables de energía, ha servido de base en el desarrollo de prototipos y modelos de destiladores solares. Se ha comenzado la introducción de destiladores solares en sistemas fotovoltaicos autónomos,

8 DESTILADORES SOLARES Destilador solar junto con los paneles del sistema fotovoltaico autónomo

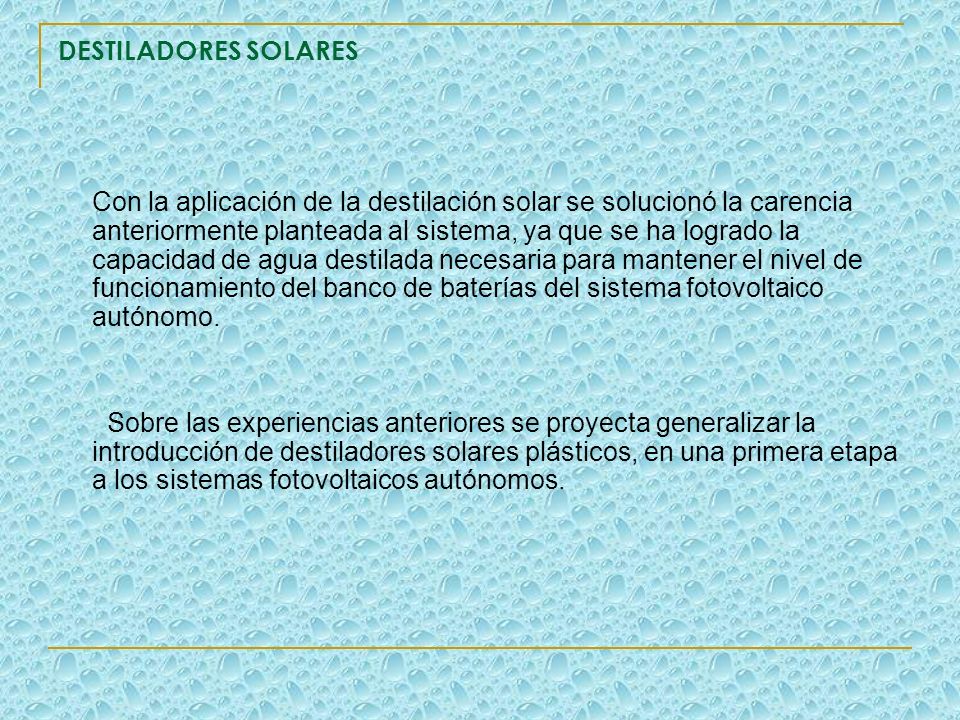

9 DESTILADORES SOLARES Con la aplicación de la destilación solar se solucionó la carencia anteriormente planteada al sistema, ya que se ha logrado la capacidad de agua destilada necesaria para mantener el nivel de funcionamiento del banco de baterías del sistema fotovoltaico autónomo. Sobre las experiencias anteriores se proyecta generalizar la introducción de destiladores solares plásticos, en una primera etapa a los sistemas fotovoltaicos autónomos.

10 Modelo de destilador solar para los sistemas fotovoltaicos autónomos
DESTILADORES SOLARES. Modelo de destilador solar para los sistemas fotovoltaicos autónomos

11 IMPACTO ECONÓMICO. El ahorro energético resultante de la aplicación de la tecnología, que no consume electricidad para su funcionamiento es de kWh/año, por lo que al compararlo con los gastos del destilador solar convencional ascendentes a 0,5 kWh/L, se obtiene un ahorro global de kWh/año. Se añade la eliminación del consumo de agua de enfriamiento (10 L por cada litro de agua destilada en un equipo eléctrico), que resulta un ahorro anual de L. Además, el costo calculado del litro de agua destilada para el equipo analizado es de $0,013, inferior al de un destilador eléctrico ($0,03).

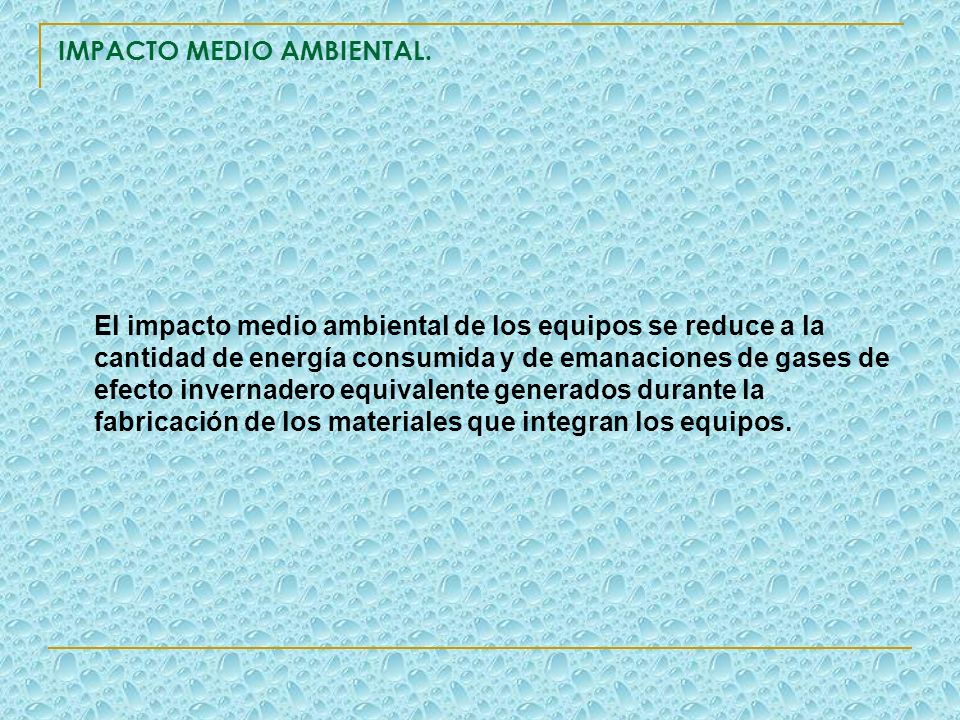

12 IMPACTO MEDIO AMBIENTAL.
El impacto medio ambiental de los equipos se reduce a la cantidad de energía consumida y de emanaciones de gases de efecto invernadero equivalente generados durante la fabricación de los materiales que integran los equipos.

13 PROYECCIONES. El aumento de la sostenibilidad de los sistemas mediante la introducción de la destilación solar incide positivamente en la confiabilidad de los sistemas y, por tanto, en el aumento de su nivel de aceptación. Existen opciones reales de producción cooperada de destiladores solares para cubrir todas las necesidades planteadas fundamentalmente para aplicaciones, tales como el llenado de baterías de sistemas de acumulación eléctrica, la utilización en necesidades propias de policlínicos y consultorios del médico de la familia y en perspectiva la potabilización de agua de mar.

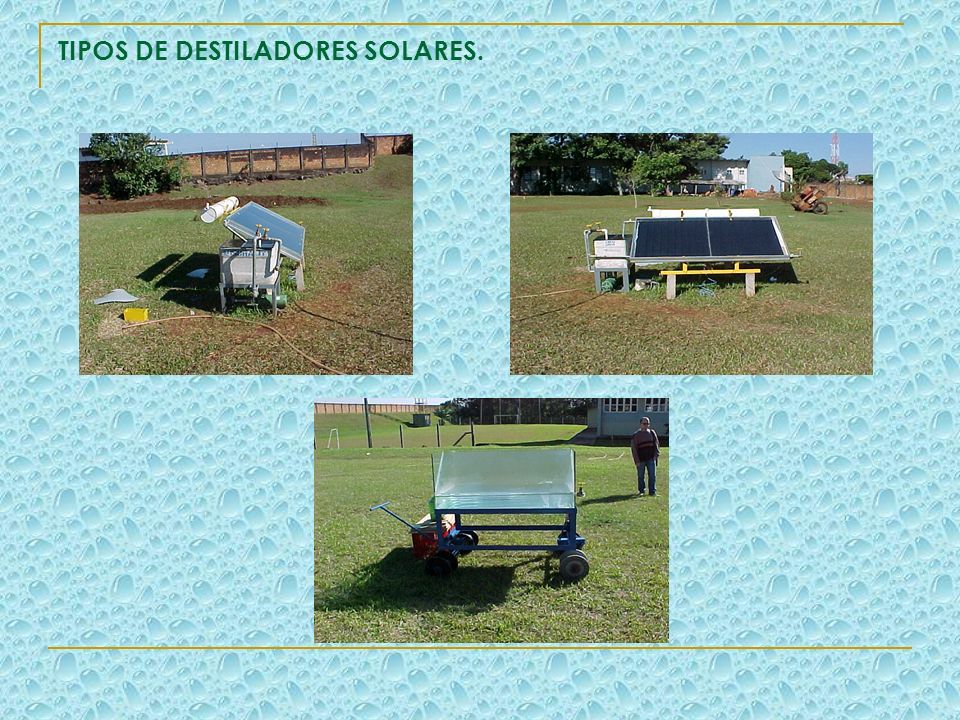

14 TIPOS DE DESTILADORES SOLARES.

15 TIPOS DE DESTILADORES SOLARES.
