1 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Uso del sistema MIRC-RSNA para Ficheros Docentes de Radiología Dr. Joaquim Piqueras Joan-Carles Carreño Radiologia Pediátrica Hospital Univ. Vall dHebron, Barcelona

2 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM ¿ Para qué un archivo docente ? 2.Fisiología de un archivo docente: Nuestros conceptos 3.Condicionantes para implementar MIRC- RSNA en 2009 Introducción

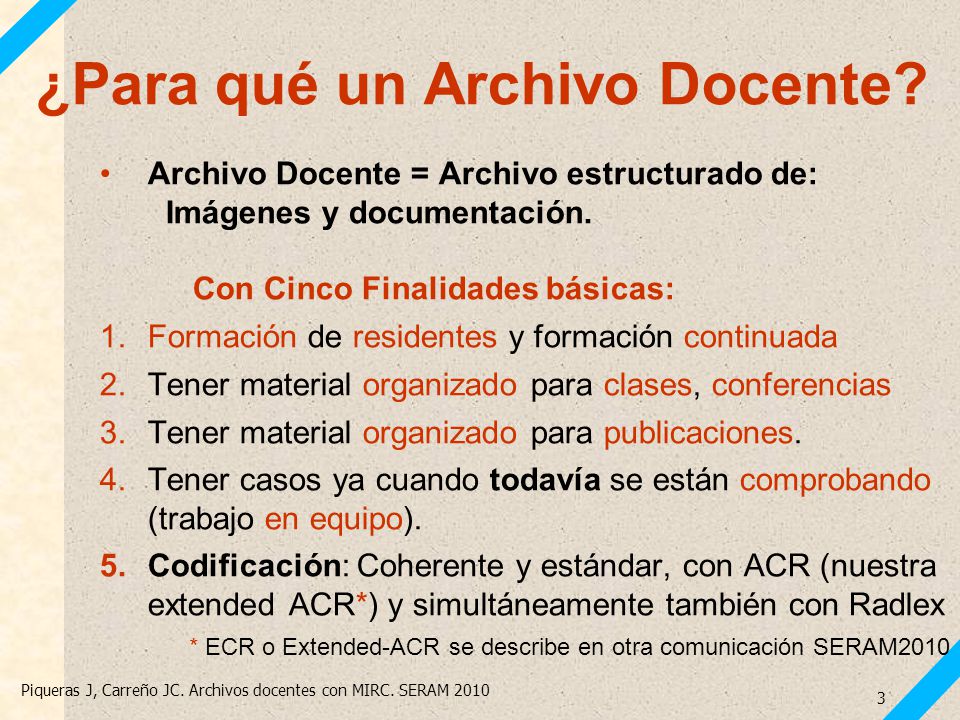

3 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM ¿Para qué un Archivo Docente? Archivo Docente = Archivo estructurado de: Imágenes y documentación. Con Cinco Finalidades básicas: 1.Formación de residentes y formación continuada 2.Tener material organizado para clases, conferencias 3.Tener material organizado para publicaciones. 4.Tener casos ya cuando todavía se están comprobando (trabajo en equipo). 5.Codificación: Coherente y estándar, con ACR (nuestra extended ACR*) y simultáneamente también con Radlex * ECR o Extended-ACR se describe en otra comunicación SERAM2010

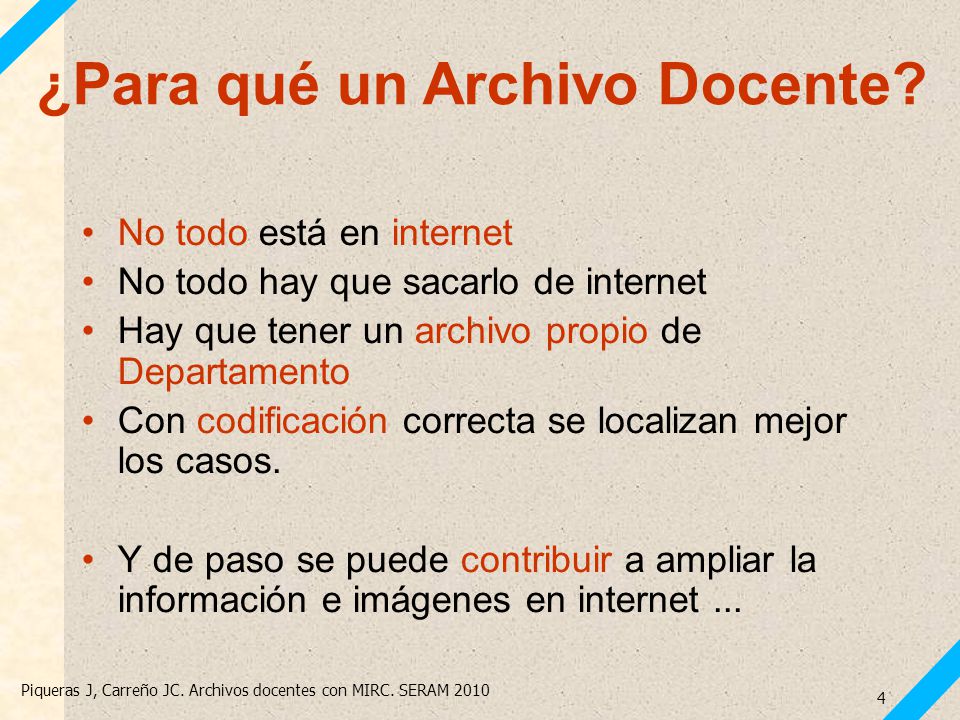

4 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM No todo está en internet No todo hay que sacarlo de internet Hay que tener un archivo propio de Departamento Con codificación correcta se localizan mejor los casos. Y de paso se puede contribuir a ampliar la información e imágenes en internet... ¿Para qué un Archivo Docente?

5 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Fisiología de un Archivo Docente Longevidad: La patología regresa. Hay que evitar las pérdidas de casos. Renovación: Lo mismo pero con nuevas modalidades. Y poder completar un caso o tema. Carpetas de un Caso, y de Revisión Codificación: Coherente, sistemática de todo Universalidad: Todas las áreas, técnicas o áreas 'organ-system' han de ser visibles. Evitar sistemas frágiles o cerrados: excel, access, fotos jpg sueltas,...

6 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Condicionantes Necesidad de actualizar nuestro sistema de archivo de casos docentes (SIR y jpg) 2.Trabajo distribuido y en espacios alejados 3.Trabajo en Estaciones de trabajo y PACS 4.Desaparición total de la película: todo digital 5.Introducción de nuevo HIS (Argos-SAP) 6.Desaparición de SIR y Sistemas departamentales 7.Ampliación de Codificación: ECR = ACR extendido 8.Tener un sistema fácil y ágil 9.Permitir la evolución hacia sistemas estándar y con proyección de futuro: Web 2.0, XML, Snomed-CT / Radlex

7 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Material y Métodos Se usa el sistema MIRC de la RSNA –Un sistema informático de archivo docente de radiología por acceso web desarrollado por RSNA desde 2003 –Requiere un ordenador ordinario –Funciona mejor con Linux pero puede usarse Windows –Solo requiere Apache-Tomcat y RSNA-MIRC –Los aplicativos son gratuitos –Hay una comunidad de usuarios expertos y foros de ayuda –El sistema tiene grandes posibilidades y sigue en evolución El desarrollo lo hemos realizado el propio servicio –No ha supuesto un coste adicional: ordenador ya disponible –Hemos demostrado viable traducir menús principales y ayuda. Más allá requiere editar mucho código fuente.

8 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM ¿ Como se instala ? 1.Está al alcance de un usuario avanzado. 2.Guía–Wiki RSNA-MIRC 3.PC/Servidor web, con Linux (o Windows) 4.Instalar/configurar Tomcat 5.Instalar/configurar MIRC Servidor MIRC HMI Vall Hebron: Servidor Linux (Apache Tomcat) 2 Xeon PIII 1Ghz 2 Gb de RAM Discos SCSI 2 tarjetas red 1 Gb/s Servidor de Web y de Cloud-computing

9 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM MIRC RSNA ¿ Sencillo e intuitivo como Google ?: ¡ Si !

10 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM ¿ Porqué MIRC ? Servidores consorciados = n servidores compartidos, en el propio centro y/o en internet. Entrada y salida vía web: fácil, intuitiva y segura Sistema abierto (XML; SQL; texto simple en subcarpetas Muy simple y muy sofisticado Permite buscar por texto libre, códigos o complejas Se integra como una web y funciona como un PACS Códigos RadLex i base amplia de usuarios Sencillo e intuivo (como Google) Fácil como crear un correo electrónico con adjuntos

11 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM ¿Porqué MIRC ? Permite crear un caso simple (con fotos jpg, png o dicom directamente) rápido: en 2 minutos. Permite tomar este mismo caso simple y convertirlo en un caso problema (examen) y/o muy sofisticado y/o hacerlo anònimo y público. Permite exportarle 'Powerpoints' (ppt) directamente desde MS-powerpoint (con un módulo) Permite enviarle imágenes o pacientes desde estaciones de radiología (PACS) Permite organizar y recibir casos anónimos de ensayos clínicos (...)

12 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Los Archivos MIRC: Pueden Cooperar Internet Servidor Índice Servidor Índice Web MIRC B Servidor Índice Query Service Web MIRC C Servidor Índice Web RSNA Usuario Web MIRC A

13 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Pantalla Entrada MIRC (como Busqueda Básica) Busqueda por texto libre, y con operadores lógicos y / ó Caso del día = Guía de envío de Powerpoints... es un powerpoint... Búsquedas avanzadas si es preciso Interfase versión T34 traducido al catalán. Nueva versión en progreso Se selecciona Servidor si se precisa

14 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Búsqueda Avanzada Muchos campos están predefinidos Formatos de Salida Formato presentación de cada ficha

15 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Ficha Básica MIRC

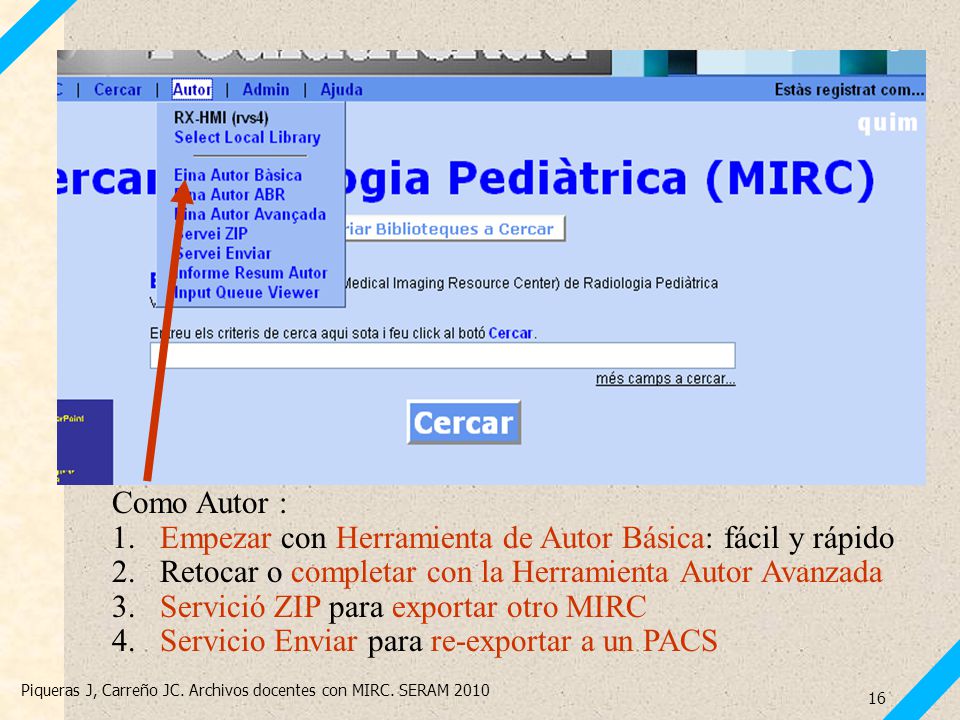

16 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Como Autor : 1.Empezar con Herramienta de Autor Básica: fácil y rápido 2.Retocar o completar con la Herramienta Autor Avanzada 3.Servició ZIP para exportar otro MIRC 4.Servicio Enviar para re-exportar a un PACS

17 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Seguridad y Acceso 3 niveles para cada caso por usuario o grupo 1.Visualizar (cerrado solo a autor, o abierto a todos) 2.Crear/editar (por autor, grupo autores, o editor) 3.Exportar/descargar fuera de MIRC

18 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM No es preciso llenar todo,.. Pero escribe algo... Cortar y pegar del SIH (?) 4.- Elige ficheros Jpg/Png/Dcm ! 1.- Ponle un título Ficha Básica Rápida : Solo 2 minutos: ¡ Esto es automático ! 3.- Define si puedes el acceso Confirma y ya está

19 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Editor: Lista de Casos

20 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Edición Avanzada de un Caso PHI = Protegido Protected health information Muestra Pestañas de sección con bloques de datos: todo es editable y todo queda indexado Las secciones de esta plantilla base pueden ser modificadas o eliminadas, o crear una nueva sección para un solo paciente; todo es ajustable/cambiable Estas son tus imágenes y ficheros

21 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Hay una Carpeta Común Permite Importar y Exportar a directorios locales Permite Copiar a la Carpeta Personal Recibe imágenes de estaciones como un PACS Llegan anónimas (¡ojo, excepto texto en eco!)

22 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Todo usuario tiene su carpeta personal Punto de subida, almacenamiento y descarga de ficheros. Para uso temporal, no es un archivo. Permite copiar a Carpeta Común compartida Nota: Traducir todo MIRC es más tedioso de lo previsto... Carpeta personal

23 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Enviar un Powerpoint Directamente desde Powerpoint ! Requiere instalar una extensión dentro de Powerpoint: ppt2mirc.ppa Pero hay que codificar y llenar una ficha de caso ! Crea una imagen jpeg de cada slide (ajustar a 800x800)

24 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Enviar un Powerpoint Solicita un login con derechos de autor Inicia el proceso de envio En la ficha de MIRC hay doble contenido –1 PPT completo –1 jpeg por cada diapositiva Todo el texto de las diapositivas queda indexado.

25 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Enviar desde Estación PACS Trasparente. Un solo click. Las imágenes llegan anónimas a la carpeta compartida Hay que acordarse y crear las fichas...

26 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Conclusión Es bastante sencillo configurar un servidor MIRC. Funciona muy bien y es muy, muy, flexible. Las búsquedas por texto libre van muy bien,...y si está bien codificado no falla nunca... Nuevas versiones ya dan nuevas funciones. Nuevas versiones requieren nuevas traducciones... Incluirá el archivo histórico Consideramos 'multiplicar' por órgano-sistemas para dividir o facilitar la 'visión' local de las patologías

27 Piqueras J, Carreño JC. Archivos docentes con MIRC. SERAM Bibliografía y Recursos Más información en: Información de instalación y manejo en la Web y Wiki de RSNA-MIRC. Nuestras Guías, código y traducciones en Nuestra codificación diagnóstica códigos ECR o Extended-ACR se describe en otra comunicación SERAM2010
