1 Escuela Politécnica del Ejército
ANÁLISIS SÍSMICO Y ESTUDIO DE SUBPRESIÓN EN LA PRESA SANTA CRUZ Dr. Ing. Roberto Aguiar Ing. Washington Sandoval Ph.D Director Codirector Edwin Omar Logacho Autor

2 OBJETIVOS GENERAL Específicos
Desarrollar el análisis sísmico mediante el modelo suelo-estructura. Determinar el cálculo de la subpresión mediante el modelo propuesto por la USACE y comparar sus resultados con el modelo de elementos finitos. Específicos Realizar el análisis sísmico utilizando espectros de diseñ0 para sismos MCE y OBE. Determinar las presiones hidrodinámicas mediante las propuestas de Zangar, Housner y Elementos Finitos Calcular la fuerza generado por la subpresión a través de los modelo propuesta por la USACE. Generar el modelo de elementos finitos mediante el software SEEP/W, para obtener la fuerza de subpresión. Desarrollar combinaciones de carga y verificar tanto los desplazamientos como los esfuerzos producidos.

3 Contenido CAPÍTULO 1: CONCEPTOS TEÓRICOS DE LA SUBPRESIÓN
CAPÍTULO 2: ELEMENTOS FINITOS PARA EL ANÁLISIS ESTÁTICO Y DINÁMICO DE PRESAS CAPÍTULO 3: ANÁLISIS SÍSMICO DE LA PRESA SANTA CRUZ CAPÍTULO 4: ANÁLISIS DE PRESIÓN HIDRODINÁMICA CAPÍTULO 5: ANÁLISIS DE SUBPRESIÓN CON MÉTODOS TRADICIONALES CAPÍTULO 6: ANÁLISIS DE LA SUBPRESIÓN MEDIANTE ELEMENTOS FINITOS CAPÍTULO 7: OBTENCIÓN DE LOS ESFUERZOS FINALES Y VERIFICACIÓN DE LA ESTABILIDAD CAPÍTULO 8: COMENTARIO, CONCLUSIONES Y RECOMENDACIONES

4 Antecedentes La presa Santa Cruz estará ubicada sobre el río Machinaza (afluente del río Zamora). Perteneciente a la provincia de Zamora Chinchipe, cantón El Pangui, parroquia Tundayme. Cerca del limite entre Ecuador y Perú. Producirá energía anual Gw-h

5 Afloramiento de Diorita ( lugar presa) Meseta del río Machinaza
Muestra de roca Diorita

6 Vista en planta Sección longitudinal Sección transversal

7 Capítulo 1 CONCEPTOS TEÓRICOS DE LA SUBPRESIÓN

8 Filtraciones El suelo es un sistema disperso, heterogéneo, trifásico y poroso Fase sólida Líquida Gaseosa

9 En la ingeniería civil es importante el control del movimiento del suelo en el agua.
Gasto de filtración a través de la zona de estudio Presión dentro de la masa del suelo y sobre la estructura Sobrepresión de filtración Estabilidad en general Consecuencias de la infiltración

10 Presa Bouzey La catástrofe ocurrió el 27 de Abril 1895 en Bouzey Francia . Fue el detonante para introducir el concepto de subpresión pero su compresión tardaría 40 años

11 Características Causas de la rotura Efectos
Embalse alcanzaba los 7 millos m3 Su planta era rectilínea L=525m y H=22m Su construcción 1878 y finalizo 1880 Causas de la rotura En marzo 1884 ocurrió un avería de 135m longitud y se produjo una flecha de 0.34m En 1888 empezó la reparación cuya solución fuel el aumentar la base de la presa 1890 se termino la reparación, duro 5 años (1895) Efectos Destrucción de la línea férrea Destrucción 5 probaciones y 86 muertos Perdida económica de 7’ francos.

12 Refuerzo

13 Subpresión Es un fenómeno ascendente, ocasionado por el flujo del agua. La subpresión se encuentra presente dentro de juntas, poros y fisuras localizados en la base de la presa. Este fenómeno varia con el tiempo, se encuentra relacionado con condiciones de contorno y permeabilidad del suelo (k)

14 Modelo de ROGGERI w= Peso de la Presa U= Subpresión
F= Reacción de la cimentación

15 Subpresión XIX y XX LIECKFELDT LEVY HOFFMAN PALUMBO

16 Control y medición de la subpresión
Pantalla de inyección Permite reducir el caudal de filtración Con el transcurso del tiempo se va deteriorando por la CO2 Red de drenaje Debe recoger las filtraciones que atraviesa la pantalla de inyección La eficiencia del funcionamiento puede compromete su seguridad

17 Red piezométrica. Debe proporcionar información fiable sobre las lecturas de la subpresión, es esencial para el coeficiente de seguridad. Aparatos de medición como son manómetro y piezómetro

18 Control y medición de la subpresión

19 Sistema de rehabilitación de drenes
Rotopercusión Consiste en el empleo de martillo con el diámetro idéntico a del taladro inicial. (buen barrido del dren) Rotación con Traileta Es el mismo método de perforación sustituye la corona de perforación por una cabeza ciega. Limpieza Química Se llena los drenes con agua y productos químicos, luego de actuar durante un tiempo se bombea a presión baja (es muy costoso)

20 Procedimiento actual Su desarrollo se debe a equipo de bombeo de alta presión. La presión de bombeo alcanza los 1500 atm. Los chorros de agua a alta presión también penetran en las litoclasas. La eficiencia de este método permite su empleo en cualquier tipo de galería. EL sistema no presenta problema s en adaptarse a irregularidades.

21

22 Capítulo 2 ELEMENTOS FINITOS PARA EL ANÁLISIS ESTÁTICO Y DINÁMICO DE PRESAS

23 Elemento finito Q4 8 6 4 3 7 12 5 10 9 11 3 1 1 2 2 4 Para el suelo no se considera el efecto de flexión

24 Funciones de forma

25

26 Matriz Jacobiana

27 Matriz de compatibilidad B
Para la presa Para el suelo B = Matriz de elasticidad Deformación plana Suelo Tensión plana Presa

28 Matriz de rigidez Matriz de elasticidad Área cooperante
Matriz de compatibilidad

29 Calculo de la Matriz de Rigidez
Se utiliza las subrutinas de CEINCI-LAB Determinamos los grados de libertad principales y secundarios Obtenemos los vectores de colocación Se genera las coordenadas x & y de cada nodo Ejecutamos la subrutina rigidez_elemento_finito (tanto del presa como del suelo)

30 Modelo Suelo-Estructura

31 Obtenemos la matriz de rigidez del elemento suelo-estructura “SS”
Condensamos ( nos permite reducir la matriz SS a los GDL principales)

32 Aplicamos el método de Superposición Modal
Factor de participación modal Modos de vibración[Ø]: Frecuencia de vibración y Periodo Masa[M]: Modelo de masa concentradas

33 Fuerzas Modales ( son las fuerzas máximas en cada modo de vibración)
Aceleraciones espectrales

34 Desplazamientos modales
q=inv(K)*Q Máximo valor probable Criterio de la doble suma

35 Capítulo 3 ANÁLISIS SÍSMICO DE LA PRESA SANTA CRUZ

36 Sismo de Japón Tohoku 2011 Ocurrió el 11 de Marzo del 2011 siendo las 14:46, Magnitud Mw=9 en la escala de Richter,

37 Aspectos sismo-tectónicos
Epicentro fue 38.3° latitud norte y ° latitud este Profundidad 24 km Distancia a la costa 130 km Duración aproximadamente 160 seg

38 Acelerograma captado en la estación MY-G004

39 Efectos del sismo El sismo produjo un tsunami con olas de hasta 12 m
En las zonas costeras el movimiento alcanzo una aceleración de 2.7 g La central de Fukushima, no recibió daño por el sismo. Sin embargo luego de tsunami ocurrido pocos minutos después dejo fuera de servicio.

40 Efectos en presas de embalse
El informe publicado el 4 de abril por el Dr Norihisa Matsumoto. Reporto que no ocurrió colapso ni daño considerables en las presas de hormigón. La aceleración máxima de presas registradas ( g)

41 Matsumoto detalla que la única estructura de Terraplen que fallo fue la de Fujinuma-like ubicada en la región de Fukushima Este Terraplen serbia para irrigación

42 Tenia una longitud de 133m y un ancho de 6 m
Se supone que la causa del fallo del terraplén fue por un suelo cohesivo (sin mantenimiento y deformación) Consecuencia El flujo viajo por un estrecho cañón hasta el pueblo de Naganuma Nueve casas destruidas 8 personas perdieron la vida

43

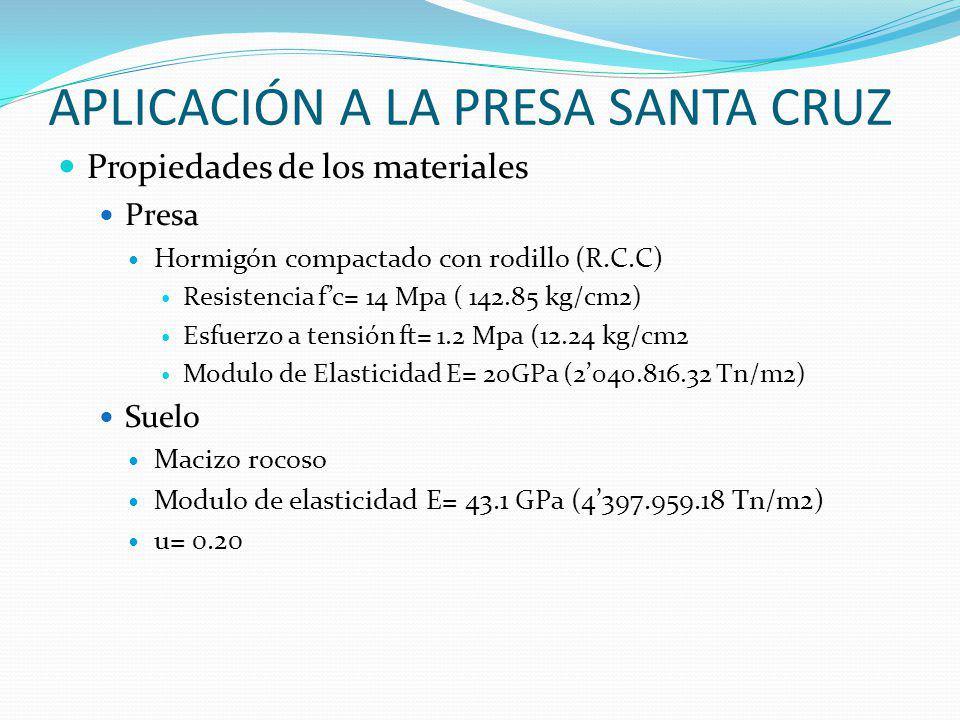

44 APLICACIÓN A LA PRESA SANTA CRUZ
Propiedades de los materiales Presa Hormigón compactado con rodillo (R.C.C) Resistencia f’c= 14 Mpa ( kg/cm2) Esfuerzo a tensión ft= 1.2 Mpa (12.24 kg/cm2 Modulo de Elasticidad E= 20GPa (2’ Tn/m2) Suelo Macizo rocoso Modulo de elasticidad E= 43.1 GPa (4’ Tn/m2) u= 0.20

45 Modelo suelo-estructura

46 Diseñado por Dr. Roberto Aguiar (2010)

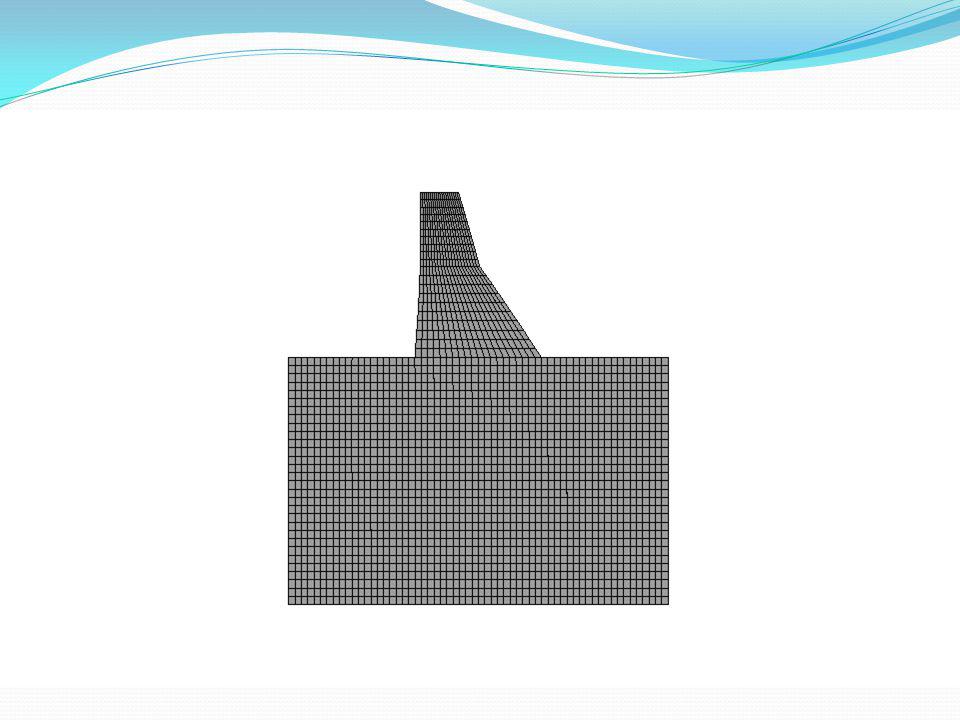

47 Elementos finitos generados

48 Resultados Sismo MCE 10% (Es Magnitud de sismo máximo con recurrencia de 1000 años) Periodos de vibración Sismo OBE 5% (Es un sismo basado en el lapso de explotación del proyecto) Periodos de vibración

49

50 Fuerzas Sísmicas Sismo MCE Sismo OBE

51 Desplazamientos Xmax=0.26 cm Xmax=0.14 cm Sismo OBE Sismo MCE
Coeficiente sísmico =0.3513 Coeficiente sísmico =0.279

52 Capítulo 4 ANÁLISIS DE PRESIONES HIDRODINÁMICAS

53 Presiones Hidrostáticas

54 Presión por sedimentos
γsed =1.3 Tn/m3 Ø = 0

55 Presiones Hidrodinámicas
Coeficiente hidrodinámico Zangar 1952 Altura del embalse Coeficiente sísmico Diagrama de Zangar Cm= Máximo valor en las curvas Zangar y= Profundidad h= Altura del reservorio Cm=0.59

56 Housner (1978) Solución analítica
Para obtener las raíces de estas ecuaciones no lineales, para distintas inclinaciones, en los programas se utiliza el método de Newton Raphson.

57 Elementos finitos Li Presión en la cara aguas arriba Vector de cargas
Matriz característica del elemento Longitud Coeficiente sísmico Li Cotangente del ángulo θ θ

58 Resultados Inicio de la vida útil

59 MCE OBE

60 Capítulo 5 ANÁLISIS DE LA SUBPRESIÓN CON MÉTODOS TRADICIONALES.

61 Corps (Army Corps Engineers)
Protección frente a crecidas 615 presas Experiencia USACE (2000,1) Reclamation (Bureau Reclamation) 100 % en base Abastecimiento de agua a 17 estados 350 presas FERC (Federal Energy Regulatory Commission) Supervisión en empresas no estatales G.E.E 2400 presas

62 Corps Eficiencia del drenaje (0.25-0.50) k=1-E
Longitud de fisuramiento T Ok (NO existe fisuramiento) NO (Existe fisuramiento)

63 Sin sistema de drenaje H4>H2 Corps H4<H2 H4>H2 x<=0.05*H1 H4<H2 Con sistema de drenaje H4>H2 T<x H4<H2 H4>H2 T>x H4<H2

64

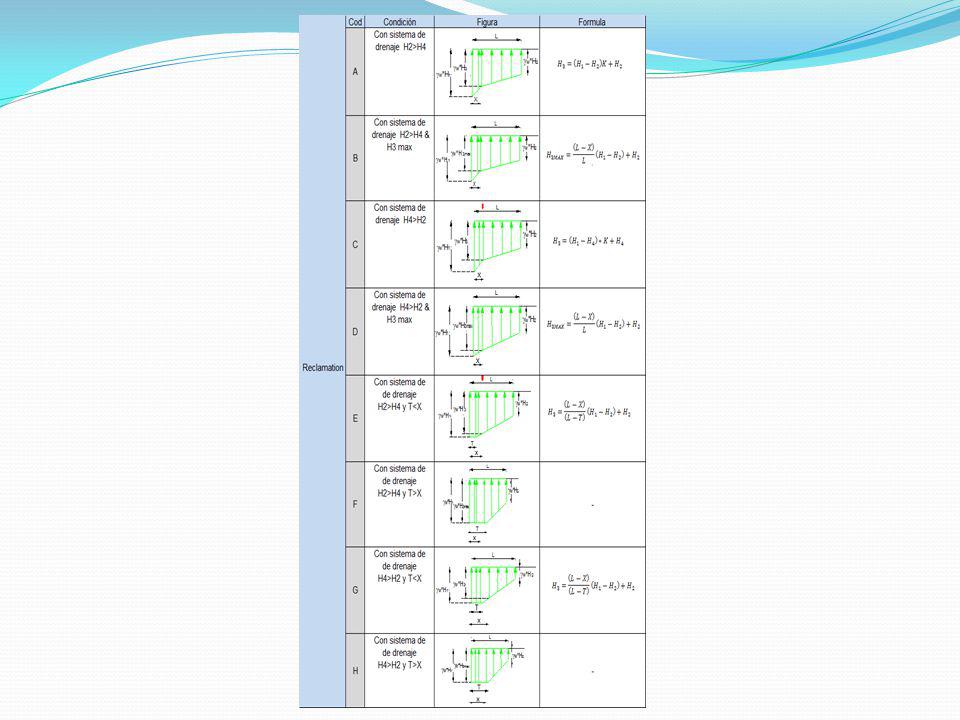

65 Reclamation Eficiencia del drenaje E=0.66 k=1-E
Longitud de fisuramiento (T) calcula igual que Corps H2>H4 H3max H2<H4 H3max Con sistema de drenaje H4>H2 T<x H4<H2 H4>H2 T>x H4<H2

66

67 FERC Sin sistema de drenaje (Corps) FERC H4<H2
Con sistema de drenaje T>=x H4>H2

68 Aplicación a la presa

69 Corps Sin sistema de drenaje Fsub= 302.8 Tn Fsub= 238.9 Tn H4<H2
Con sistema de drenaje T>x & H4<H2 Fsub= Tn T= 5 m

70 Reclamation Fsub= 230.8 Tn H2>H4 Con sistema de drenaje H2>H4 &
H3max Fsub= Tn H2>H4 & T>x Fsub= Tn

71 FERC Con sistema de drenaje H2>H4 & T>x Fsub= Tn

72 Capítulo 6 ANÁLISIS DE SUBPRESIÓN MEDIANTE ELEMENTOS FINITOS

73 Redes de filtración Es la representación grafica para el flujo que traspasa el suelo.

74 Línea de flujo Es el recorrido de una partícula que se filtra a lo largo de una masa de suelo saturado.

75 Líneas equipotenciales
Son líneas que unen todos los puntos en donde se ha perdido ó disipado una determinada porción especifica conocida como potencia . Dichas líneas se asemeja a una curva de nivel que se caracteriza por tener el mismo nivel piezométrica.

76 Ecuaciones que rigen el flujo a través del suelo
Expresar la red de flujo en una Ecuación Matemática Suelo y agua son incompresibles (volumen de vacios=cte) El flujo no modifica la estructura del suelo Régimen permanente y flujo estacionario Suelo saturado Es valida la ley de Darcy El coeficiente de permeabilidad (kv=kh “suelo isotrópico”)

77 Velocidad de Darcy Donde: k=conductividad hidráulico ó permeabilidad
i= gradiente hidráulico

78 Conductividad Hidráulica K
Se puede interpretar físicamente como la velocidad de descarga correspondiente a un gradiente hidráulico. Tipo de suelo Intervalo K (cm/seg) Intervalo K (m/seg) Gravas limpias 100 a 1 1 a 0.01 Arenas limpias .1 a 10-3 0.01 a 10-5 Arenas muy finas, limos y 10-3 a 10-7 10-5 a 10 -9 mezcla de arena y limo Arcilla 10-7 a 10-9 10-9 a

79 Gradiente hidráulica a través de sus tres componentes
Ecuación de continuidad Ecuación de Laplace (c0n suelo anisotrópico ) Ecuación de Laplace (c0n suelo isotrópico ) Donde h= carga hidráulica total

80 Elementos finitos para problemas de flujo
Utilizamos el trabajo propuesto por Suriyachat y Yungyune (2003) Mediante este método la cantidad de flujo se puede estimar sin generar las redes de filtración. Donde : H=carga hidráulica, kx & ky=conductividad hidráulica, Q=limite de aplicación de flujo, θ= contenido volumétrico del agua, t= tiempo

81 Aplicamos el método de Galerkin de peso residual
Consideramos un flujo estacionario Aplicamos el método de Galerkin de peso residual Matriz característica de elemento Vector de flujo aplicado al elemento Vector Nodal (? )

82 SEEP/W Es parte de Geostudio perteneciente a la empresa Geoslope Internacional Ltd.

83 Característica del programa
Análisis: Régimen estacionario (t=0) Régimen transitorio (t≠ 0) Geometría: Se adapta a cualquier contorno estratigráfico Propiedades del suelo Permeabilidad (k) Variación en la dirección de la permeabilidad Condiciones de borde

84 Malla de elementos finitos

85 Ejemplo Flujo Estacionario Suelo isotrópico (kx=ky=k=10 e-5 m/seg)
Un solo estrato de suelo

86 Paso 1 Definimos las propiedades del suelo

87 Generamos la Geometría de la Presa

88 Paso 2 Asignamos la malla de elementos finitos

89 Paso 3 Colocamos las condiciones de borde H=29 m H=20 m Q=0 m3/seg

90 Subpresión

91 Aplicación a la Presa Flujo estacionario
Suelo isotrópico k=1 e -9 m/seg Un solo estrato del suelo

92 Modelo 1 (sin sistema de drenaje)
Fsub= Tn

93 Modelo 2 (con cortina de inyección)
Fsub= Tn

94 Modelo 3 ( con sistema de drenaje )
Fsub=155.86Tn

95 Modelo 4 (con sistema de drenaje y pantalla de inyección)
Fsub=151.09Tn

96 Comparación Corps & Elementos Finitos

97 Reclamation & Elementos Finitos

98 FERC & Elementos Finitos

99 Capítulo 7 OBTENCIÓN DE ESFUERZOS FINALES Y VERIFICACIÓN DE LA ESTABILIDAD

100 Combinaciones de Carga
Cargas Usuales Combinación 1 Combinación 2

101 Cargas Inusuales Combinación 3 Combinación 4

102 Cargas Extremas Combinación 4 Combinación 5

103 Estabilidad Tipo de Carga Combinación Factor Seguridad Valor de Carga
Volcamiento Calculado Usual Combinación 1 1.2 1.24 ok Combinación 2 Inusual Combinación 3 1.1 1.52 Combinación 4 1.37 Extrema Combinación 5 1.6 Combinación 6 1.46 Tipo de Carga Combinación Factor Seguridad Valor de Carga Deslizamiento Calculado Usual Combinación 1 2 4.23 ok Combinación 2 2.57 Inusual Combinación 3 1.5 2.95 Combinación 4 2.62 Extrema Combinación 5 1 2.42 Combinación 6 2.18

104 Esfuerzos σx σy Ϯxy Tipo de Carga Combinación Esfuerzo de de Carga
Compresión Admisible Tensión Admisible Corte Admisible kg/cm2 Usual Combinación 1 1/3*f'c = 47.61 1/3*ft = 4.12 0.53*√f'c*1.5= 9.54 Combinación 2 Inusual Combinación 3 1/2*f'c = 0.7*ft = 17.90 0.53*√f'c*1.5= 13.91 Combinación 4 Extrema Combinación 5 f'c = ft = 25.51 Combinación 6 Valor Calculado σx σy Ϯxy Aguas arriba Aguas abajo 1.23 -7.08 0.96 -6.59 0.98 4.63 3.80 -9.86 3.57 -8.87 2.56 6.47 9.20 -15.17 15.32 -14.38 5.97 10.31 10.35 -16.53 15.62 -15.31 6.63 11.14 12.60 -17.21 22.39 -16.28 8.54 11.80 13.41 -18.20 22.09 -16.88 9.01 12.36

105 Cargas Usuales Combinación 1 Combinación 2

106 Cargas Inusuales Combinación 3 Combinación 4

107 Cargas Extremas Combinación 5 Combinación 6

108 Solución Cargas Usuales Cargas Inusuales & Extremas

109 Capítulo 8 COMENTARIO CONCLUSIONES Y RECOMENDACIONES

110 Comentario El presente proyecto se enfoco en el análisis de la subpresión mediante la guía publicada por la USACE, en la cual, el cálculo se basa en la experiencia adquirida por la tres agencias federales: Corps, Reclamation y FERC. Con el afán de comparar y profundizar más sobre el tema, se realizo el cálculo de la subpresión mediante elementos finitos, utilizando el software SEEP/W que es parte de Geostudio. Como trabajo complementario se realizo el análisis sísmico y de presiones hidrodinámicas mediante elementos finitos. Para los esfuerzos finales se realizaron combinaciones de carga como son usuales, inusuales y extremas.

111 Conclusiones Es importante analizar el flujo del agua en el suelo bajo una estructura y los daños que pueden ocasionar este flujo, para lo cual se debe tomar en cuenta, el tipo de suelo, la permeabilidad, el caudal de filtración, las presiones generadas en el suelo por la presencia de la estructura y la estabilidad. La subpresión es una fuerza activa que debe incluida en el análisis estructural y estabilidad de toda obra hidráulica para garantizar su normal funcionamiento. Para disminuir el efecto de la subpresión en las obras hidráulicas se deben incluir estructuras tales como: pantalla de inyección, red de drenaje y filtros

112 El modelo desarrollado por Suriyachat y Yungyune (2003), determina la subpresión mediante elementos finitos sin necesidad de generar redes de flujo. El software SEEP/W, desarrollado por Geostudio utiliza la teoría propuesta por Suriyachat y Yungyune para el cálculo de la subpresión, hace varias simplificaciones tales como: flujo permanente en el tiempo, suelo isotrópico y se ejecuta con un solo estrato del suelo.

113 Al comparar los modelos propuestos por la USACE y los desarrollados con Elementos Finitos, se puede observar que los resultados por los métodos de la USACE son mayores que los resultados con elementos finitos. Del análisis de estabilidad de la presa Santa Cruz se obtuvo que el mínimo coeficiente en condiciones de funcionamiento extremo es 1.46 lo que asegura la confiabilidad del diseño.

114 Recomendaciones La fuerza de subpresión debe ser incluida en el cálculo de estabilidad y esfuerzos de una presa. Para disminuir la fuerza de subpresión se recomienda colocar una pantalla de Impermeabilización y para su control se debe colocar sistemas de medición. Se debe planificar un sistema de mantenimiento de los drenajes en el periodo de explotación para asegurar el normal funcionamiento de la presa Para el cálculo de las presiones hidrodinámicas, se recomiendo utilizar el método de elementos finitos por generar resultados más confiables.

115 Para mejorar el análisis de la fuerza generada por la subpresión de debe utilizar un modelo que considere diferentes estratos, un flujo variable en el tiempo y un suelo anisotrópico

116

117 De izquierda a derecha: Zambrano A. , CAPT. Echeverría P. , Dr
De izquierda a derecha: Zambrano A., CAPT. Echeverría P., Dr. Aguiar R., CAPT. Carrera D., Correa E., Carrillo J., Carranza V., Barona D., Villamarín J., Flores G., Logacho O., Sosa D., Tarambís J. P. CEINCI

118 Matriz característica del elemento [K]
Matriz del elemento Área cooperante espesor Matriz de conductividad hidráulica Donde: j=punto de integración, n=número de puntos de integración W1j,W2j= factores de ponderación

119 Vector de flujo Flujo de la unidad a lo largo del elemento
Vector de interpolación o de forma
