1 Bioelectricidad Universidad de Buenos Aires Facultad de Medicina C.B.C. Lic. Magdalena Veronesi

2 Bioelectricidad Es la parte de la Biofísica que estudia los fenómenos eléctricos, electroquímicos y electromagnéticos de los seres vivos.

3 Composición electrolítica de los líquidos en el organismo Na Cl mEq/l H 2 O PLASMA INTERSTICIALINTRACELULAR Na Cl K Prot - 45 Fosfatos Orgánicos Mg + 40 HCO

4 Los Canales Iónicos

5 Ecuación de Nerst Ecuación Goldman- Hodgkin- Katz

6 La membrana plasmática neuronal

7 Esquema de una membrana Análogo Eléctrico

8 Definiciones Electrostática: Estudio de cargas eléctricas en reposo. (Coulomb) Electrodinámica: Estudio de las cargas eléctricas en movimiento. (Ohm)

9 Carga eléctrica Electrostática = estudio de las cargas eléctricas en reposo repulsión atracción Unidad de carga = el electrón e= x C (Coulomb)

10 Ley de Coulomb q 1 q 2 d FF

11 Campo Eléctrico Es la zona del espacio donde cargas eléctricas ejercen su influencia. Es decir que cada carga eléctrica con su presencia modifica las propiedades del espacio que la rodea.

12 Líneas de fuerza E K q E K q E 1. r 1 = E 2. r 2 r² r² = = 2 2

13 Campo Eléctrico Potencial Electrostático q 1 d A

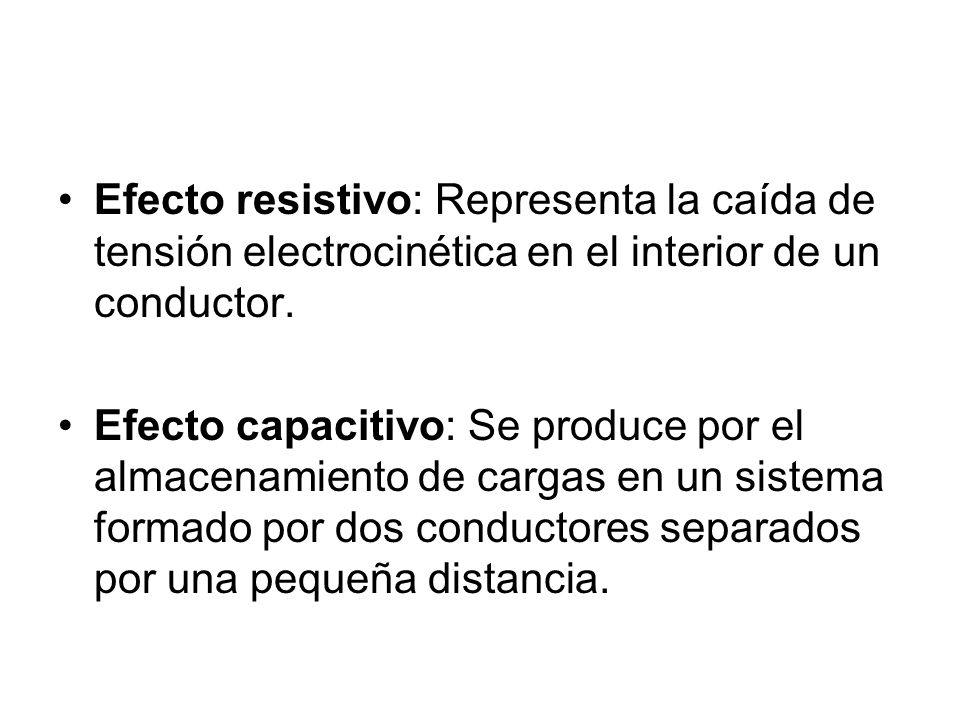

14 Efecto resistivo: Representa la caída de tensión electrocinética en el interior de un conductor. Efecto capacitivo: Se produce por el almacenamiento de cargas en un sistema formado por dos conductores separados por una pequeña distancia.

15 Capacitor

16 Capacitores V

17 La Capacitancia en una Neurona

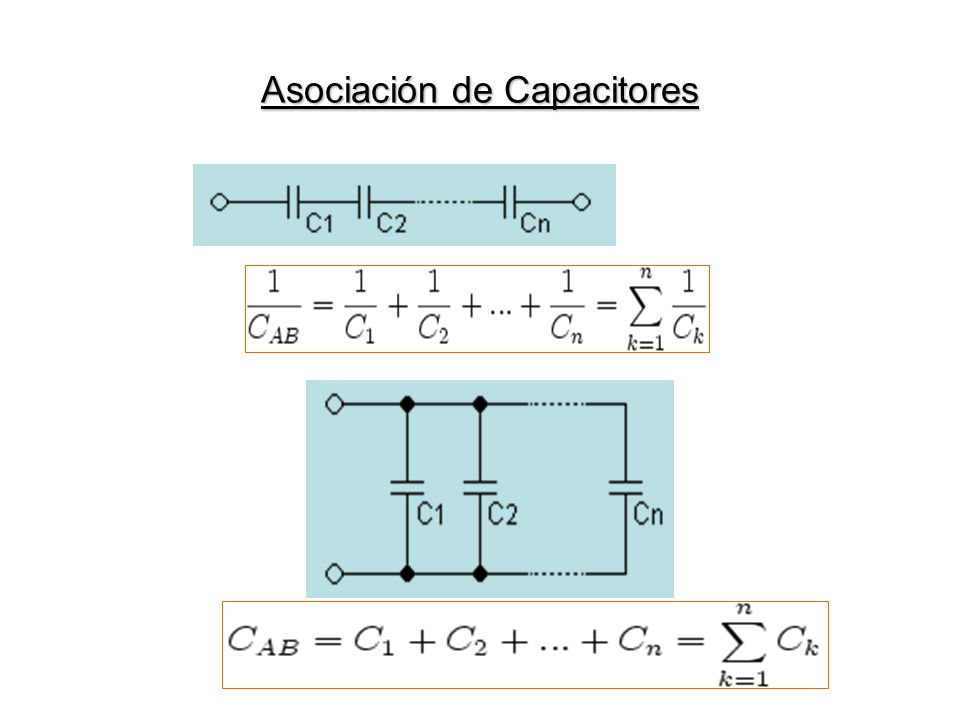

18 Asociación de Capacitores

19 Resistencia (Ohm Ω) d Conductancia (Mho -1 )

20 Resistencias en paralelo

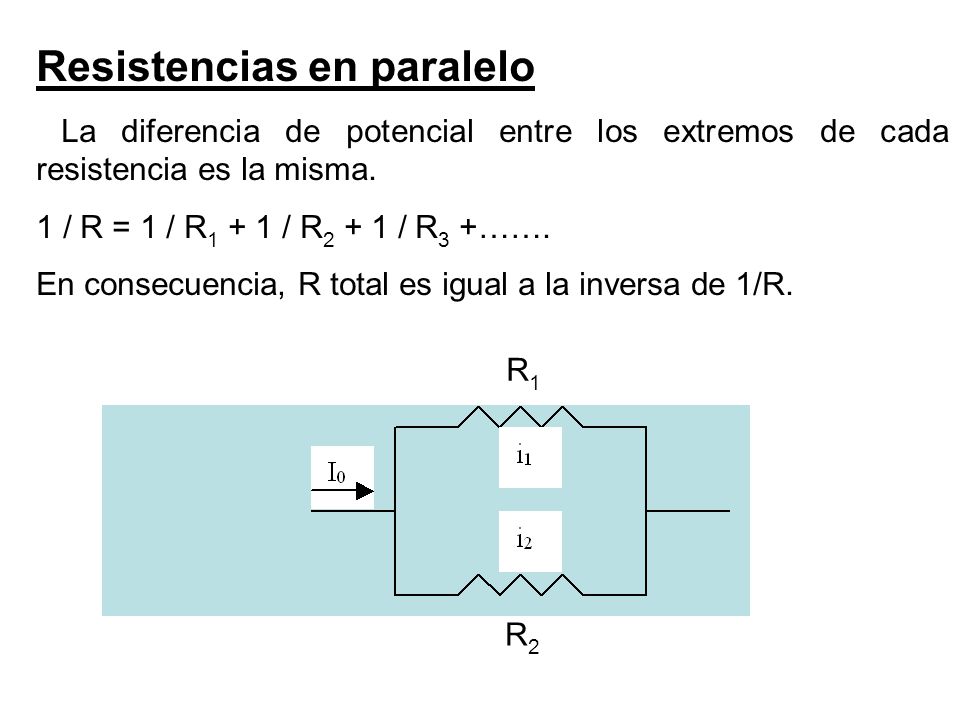

21 Resistencias en paralelo La diferencia de potencial entre los extremos de cada resistencia es la misma. 1 / R = 1 / R1 R1 + 1 / R2 R2 + 1 / R3 R3 +……. En consecuencia, R total es igual a la inversa de 1/R. R1 R1 R2 R2

22 Resistencias en serie

23 Resistencias en serie La Resistencia total o equivalente es: R = R1 R1 R2 R2 R 3 +……… R1 R2 R3 V

24 Intensidad eléctrica

25 Ley de Ohm V R i Ley de Joule

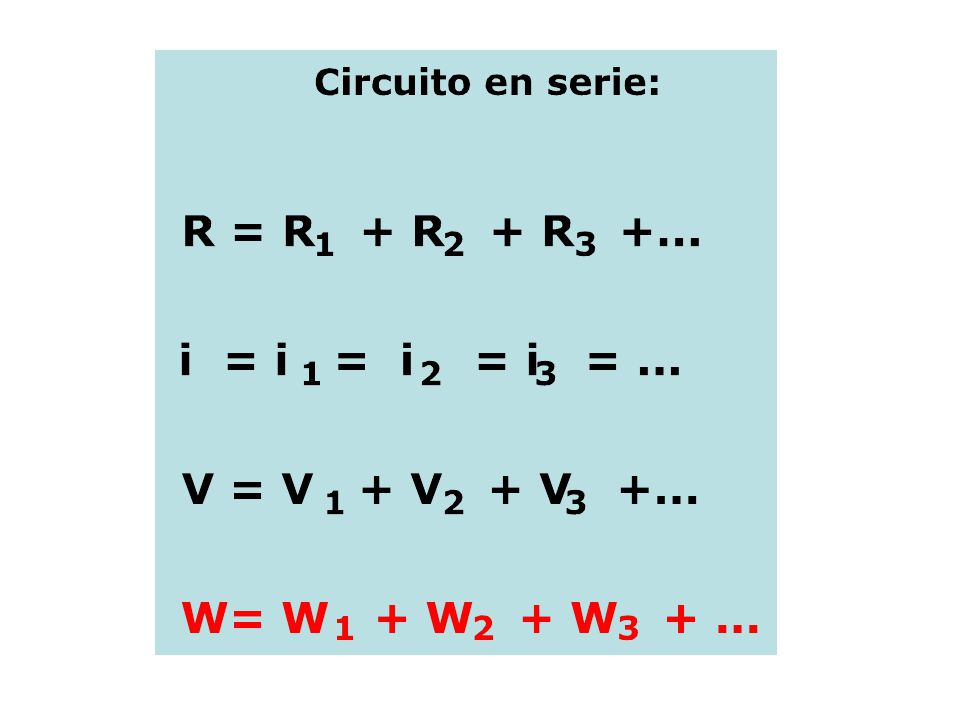

26

27

28 Existen tres tipos fundamentales de materiales, de acuerdo con su comportamiento eléctrico: Conductores Aislantes Semiconductores

29 Conductores y aislantes Aislantes : materiales en los que la carga eléctrica no se puede mover libremente (Madera, plástico, roca …) Conductores: los electrones tienen libertad de movimiento (Metales, H2O…) Semiconductores: se pueden comportar como conductores o como aislantes.

30 Materiales conductores Forman una nube de electrones libres

31 Materiales aislantes El hecho fundamental es que los electrones quedan ligados al material, al contrario de lo que sucedía con la nube electrónica de los conductores

32 Conductores y aisladores

33 NUDO: Es el punto de confluencia de tres o más conductores. MALLA: Es un camino cerrado a través del circuito.

34

35 Consideremos la malla y la regla de nudos : La suma de todas las intensidades en un nudo debe ser nula IA + IB + IC = 0. Después la malla ABEF y la regla de la malla: la suma de las diferencias de potencial se debe anular EA + IARA = EB + IBRB

36 Leyes de Kirchhoff Σi = 0 (en un nodo) i1 = i2 + i3 + i4

37 Leyes de Kirchhoff Σ(V + fem) = 0 (en una malla) V - V1 - V2 = 0 Vi = i1.R1 + i2.R2 + i3.R3 = Vf

38 La corriente circulando por el circuito se define como I=E/R La resistencia total viene determinada por la suma de las resistencias en serie R = R1 + R2.

39 VOLTÍMETRO: Mide la diferencia de potencial entre dos puntos. Su resistencia interna es infinita. Se coloca en paralelo al componente del cuál se quiere conocer su caída de tensión. AMPERÍMETRO: Mide la corriente que lo atraviesa. Su resistencia interna es nula. Se coloca en serie.

40 Corriente eléctrica Señales continuas (CC): Se trata de señales de valor medio no nulo con una frecuencia de variación muy lenta, por lo que se pueden considerar como constantes en el tiempo.

41 Una corriente eléctrica produce un campo magnético

42 El campo magnético interacciona con cada una de las partículas cargadas cuyo movimiento produce la corriente L

43 Una corriente eléctrica produce un campo magnético

44 La magnitud de la fuerza magnética F = q V B El módulo de la fuerza es proporcional al valor de la carga y al módulo de la velocidad con la que se mueve.

45 Fuerza de Lorentz

46 Señales alternas (CA): Son señales que cambian de signo periódicamente, de tal forma que su valor medio en una oscilación completa es nulo. El caso más simple es el de una señal sinusoidal Corriente eléctrica

47 Efecto resistivo: Representa la caída de tensión electrocinética en el interior de un conductor. Efecto capacitivo: Se produce por el almacenamiento de cargas en un sistema formado por dos conductores separados por una pequeña distancia. Efecto inductivo: Producido por la influencia de los campos magnéticos.

48 Circuito de CA

49 Valor Pico, Medio y Eficaz Valor Pico (Vp): ó Amplitud es el valor máximo que va a tomar la tensión eléctrica En ARG 311 VoltValor Pico (Vp): ó Amplitud es el valor máximo que va a tomar la tensión eléctrica En ARG 311 Volt Valor Eficaz (Vef): Valor Eficaz (Vef): Vef = Vp x Valor Medio (Vm): es el promedio de los valores que toma la curva.Valor Medio (Vm): es el promedio de los valores que toma la curva. Vm = Vp x 0.637

50 Vp, Vm y Vef

51 Circuitos RLC

52 Bobina

53 INDUCTANCIA MUTUA

54 Gracias
