Presentación del tema: "Cargas estáticas en conductores E = 0 E 0 V 0 V = Vs."— Transcripción de la presentación:

1 Cargas estáticas en conductores E = 0 E 0 V 0 V = Vs

2 ELECTROSTÁTICA E EL CAMPO E ES NULO DENTRO DE UN CONDUCTOR

3 ELECTROSTÁTICA UN CONDUCTOR ES EQUIPOTENCIAL

4 Electrodinámica Se puede establecer una diferencia de potencial en un conductor puede haber campo eléctrico en un conductor

5 CORRIENTE ELÉCTRICA V i E = 0 E E 0

6 En materiales óhmicos i = V/R V = i x R R = V/ i Ley de Ohm

7 Y para una geometría de sección constante A, y longitud l, l A R = l/( A) = l/A = conductividad = resistividad

8 Potencia eléctrica en materiales ohmicos P = iV = i 2 xR = V 2 /R dq V dW = Vdq dW/dt = Vdq/dt P = Vi

9 Fuerza electromotriz fem Una fem es cualquier dispositivo que pueda mantener un campo eléctrico en un conductor y por lo tanto establecer una corriente en un circuito cerrado

10 fem = bomba de cargas = dW/dq dq/dt = dW/dt X i = P

11 Potencia entregada por la fem = potencia disipada en las resistencias i 2 R + i 2 r = i V b -V a = - ir

12 Fuerza electromotriz fem Una fem se caracteriza por su tensión a circuito abierto y su resistencia interna

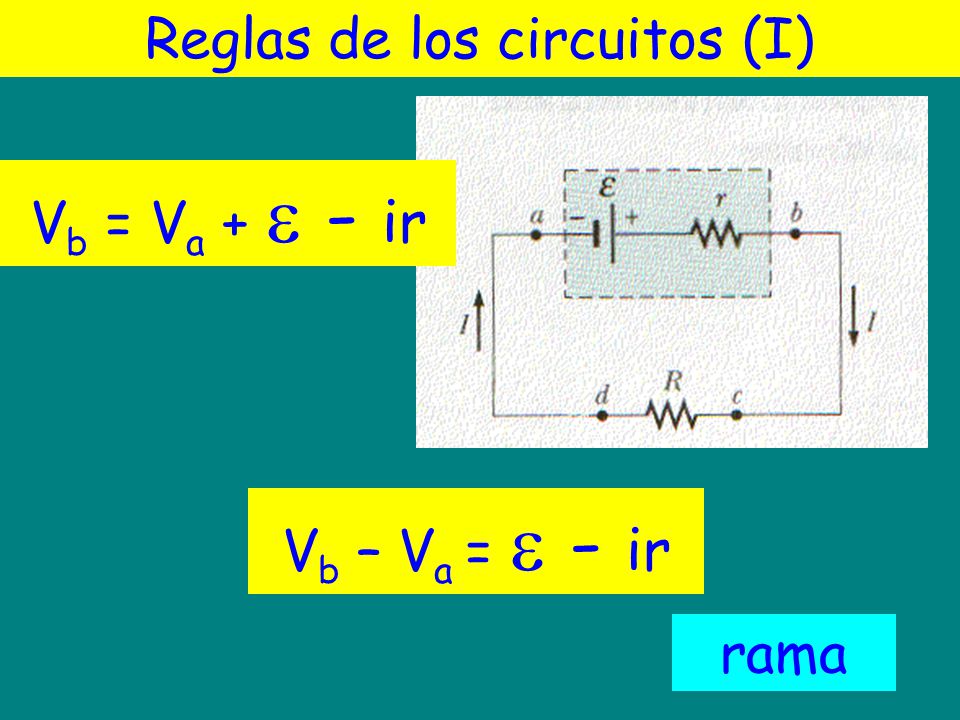

13 Reglas de los circuitos (I) V b – V a = - ir rama V b = V a + - ir

14 Reglas de los circuitos (I) V b – V a = - ir rama V b = V a + - ir

15 Reglas de los circuitos (II) 0 = - ir malla V a = V a + - ir 0 = - ir V b = V a + - ir

16 Reglas de los circuitos (III) 0 = i i nudo i 1 i 2 i 3 Conservación de la carga
