1 X

2 Proyectos de Sistemas Contra Incendios a base de rociadores automáticos (como elaborarlos y sus ventajas) X

3 Temario Introducción a la Platica. Que es un Proyecto de Sistema Contra Incendios. Para que sirve un Proyecto de Sistema Contra Incendios. Cuales beneficios trae el elaborar un Proyecto de Sistema Contra Incendios. Quienes revisan los Proyectos de Sistemas Contra Incendios. Cual es el primer paso al elaborar un Proyecto de S.C.I. Cual es la Normatividad y Estándares que aplican al elaborar un Proyecto de S.C.I. Que son las Bases de Diseño. Cuales son los puntos básicos de las Bases de Diseño. Que información mínima debe contener un Proyecto de Sistema Contra Incendios. Estándares que aplican para diseñar la fuente de suministro de agua. Conclusiones. X

4 Que es un proyecto de Sistema Contra Incendios : Un Proyecto de Sistema Contra Incendios es el conjunto de documentos impresos y/o electrónicos que tiene como finalidad recrear la operación real de un Sistema Contra Incendios. X

5 Para que sirve un proyecto de sistema contra incendios. Un Proyecto de Sistema Contra Incendios sirve entre otras cosas para fungir como medio de comunicación entre el diseñador, el propietario del inmueble, el usuario, el constructor, el proveedor de materiales y equipos, la autoridad, el asegurador, etc. X

6 Cuales beneficios trae el elaborar un proyecto de Sistema Contra Incendios Asegura que todos los involucrados estén de acuerdo con una misma idea de solución. Corrobora que el futuro S.C.I. cumpla con los Estándares que nos imponen el propietario, el usuario, autoridades y/o aseguradores. Se puede establecer un costo real de suministro y construcción del futuro S.C.I. Descarga la responsabilidad del correcto diseño al constructor. Evita costosos arreglos y ajustes después de construido el S.C.I. como resultado de inspecciones. X

7 QUIENES REVISAN los proyectos de Sistemas Contra Incendios X Típicamente un Proyecto de S.C.I. es revisado por: Departamentos de Ingeniería y/o Seguridad de las Oficinas Corporativas de los propietarios o usuarios. Otros asesores de los propietarios, del usuario y/o del constructor general. Departamentos Técnicos o de Ingeniería de las Aseguradoras. Departamentos Técnicos de Bomberos y/o Protección Civil.

8 QUIENES REVISAN los proyectos de Sistemas Contra Incendios X N.F.P.A. No revisa ni dictamina Proyectos de ninguna índole.

9 Cual es el primer paso al elaborar un proyecto de s.c.i. Establecer los Estándares y/o Normatividad que vamos a utilizar. Establecer y/o definir las bases de diseño. X

10 Cual normatividad debemos utilizar al elaborar un proyecto de s.c.i. X Básicamente tenemos que considerar 2 distintos criterios al definir cual Normatividad aplicar al elaborar un Proyecto de S.C.I. Normatividad de carácter obligatorio: Impuesta por nuestras autoridades, llámese: Normas, Reglamentos y Estándares de carácter Federal, Estatal y Municipal. Impuesta por el propietario y/o usuario del inmueble. Impuesta por el constructor general del inmueble. Impuesta por el asegurador del inmueble y/o de sus contenidos.

11 Cual normatividad debemos utilizar al elaborar un proyecto de s.c.i. X Normatividad de referencia: Referenciada por nuestras autoridades en: Normas, Reglamentos y Estándares de carácter Federal, Estatal y Municipal. Referenciada por el propietario y/o usuario del inmueble. Referenciada por el constructor general del inmueble. Referenciada por el asegurador del inmueble y/o de sus contenidos.

12 Normatividad Mexicana obligatoria. X Estándares Federales: Norma Oficial Mexicana NOM-002-STPS-2000, Condiciones de Seguridad-Prevención, Protección y Combate de Incendios en los Centros de Trabajo. Norma Oficial Mexicana NOM-004.SEDG-2004, Instalación de Aprovechamiento de Gas L.P. Diseño y Construcción, (Secretaria de Energía)

13 Normatividad Mexicana obligatoria. X Ejemplos de Estándares del D.F. y Municipales: Normas Técnicas Complementarias del Reglamento de Construcción para el Distrito Federal. Reglamento Municipal de Protección Civil de Mexicali, Baja California. Reglamento para la Prevención de Incendios y Protección Civil del Municipio de Hermosillo, Sonora. Reglamento para la Prevención, Control de los Incendios y Siniestros para la Seguridad Civil en el Municipio de Tijuana, Baja California.

14 Normatividad extranjera X Los Estándares extranjeros puede adquirir el carácter de obligatorios cuando así lo determinan quienes nos soliciten la elaboración de Proyecto de S.C.I. o de referencia cuando solamente sirven para complementar nuestras Normas o Estándares locales que no definan algún punto en particular.

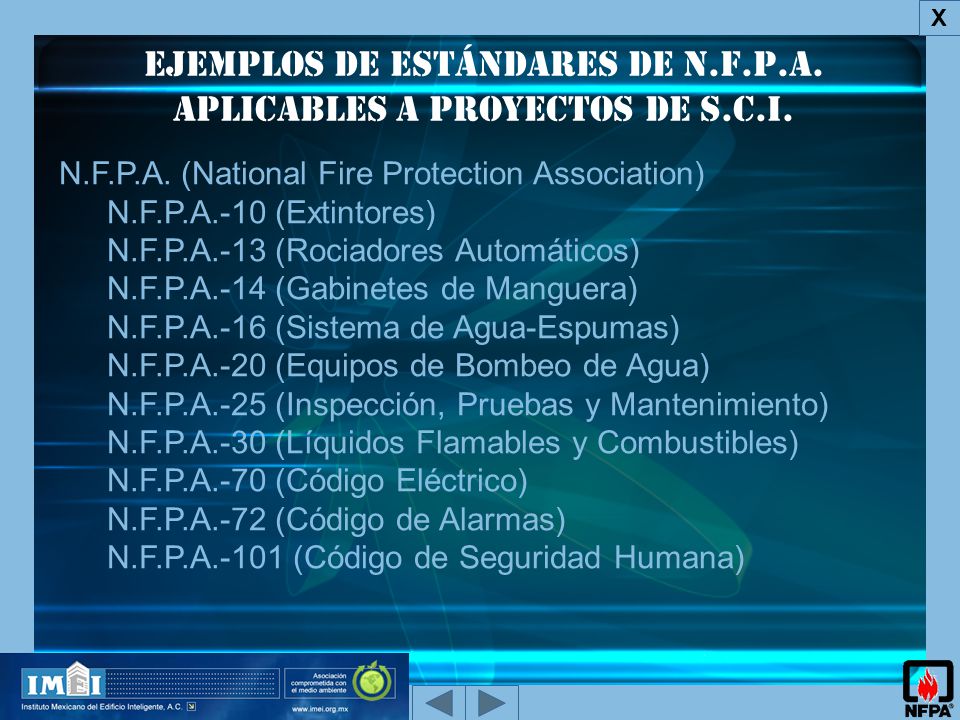

15 Ejemplos de Estándares de N.F.P.A. aplicables a proyectos de s.c.i. X N.F.P.A. (National Fire Protection Association) N.F.P.A.-10 (Extintores) N.F.P.A.-13 (Rociadores Automáticos) N.F.P.A.-14 (Gabinetes de Manguera) N.F.P.A.-16 (Sistema de Agua-Espumas) N.F.P.A.-20 (Equipos de Bombeo de Agua) N.F.P.A.-25 (Inspección, Pruebas y Mantenimiento) N.F.P.A.-30 (Líquidos Flamables y Combustibles) N.F.P.A.-70 (Código Eléctrico) N.F.P.A.-72 (Código de Alarmas) N.F.P.A.-101 (Código de Seguridad Humana)

16 X Otros Estándares de N.F.P.A.

17 X

18 Standard básico para diseño de S.C.I. a base de Rociadores: N.F.P.A.-13 X

19 Quienes elaboran y mejoran a los estándares de n.f.p.a. X Cada Estándar de N.F.P.A. tiene un comité que lo elabora y/o adecua constantemente. Los integrantes de estos comités son miembros de N.F.P.A. que se han destacado en su campo de aplicación. Podemos solicitar información técnica a los miembros del comité de una norma en particular cuando tenemos un caso que no ha sido resuelto en otras instancias. Los problemas cotidianos con los S.C.I., los siniestros por incendios, etc. son los acontecimientos que provocan las adecuaciones en los Estándares de N.F.P.A.

20 X NFPA 13 INSTALLATION OF SPRINKLER SYSTEMS COMMITTEE PERSONNEL Kenneth W. Linder, Chair Industrial Risk Insurers, CT [I] Kenneth E. Isman, Secretary National Fire Sprinkler Association, NY [M] Edward K. Budnick, Hughes Associates, Inc., MD [SE]. Michael F. Meehan, Virginia Sprinkler Company, Inc., VA [IM] Robert G. Caputo, Consolidated Fireprotection, Inc., CA [IM]. Ernest (Russ) Mower, City of Plano Building Department, TX [E]. Rep. NFPA Fire service Section Robert E. Duke, Fire Control Incorporated, IL [IM] David S. Mower, HSB Professional Loss Control, TN [I] Randall Eberly, U.S. Coast Guard Headquarters, DC [E] Joseph W. Noble, Clark Country Fire Department, NV [E] Rep. International Fire Marshals Association Ralph Gerdes, Ralph Gerdes Consultants, LLC, IN [SE] Rep. American Institute of Architects. Eric Packard, Local 699 JATC Education Fund, MD [L] Rep. United Association of Journeymen and Apprentices of the Plumbing and Pipe Fitting Industry of the U:S

21 Donde coinciden la N.O.M.-002-S.T.P.S. y los Estándares de N.F.P.A. N.O.M. 002 S.T.P.S. -Estudio de riesgo -Salidas de emerg. -Extintores -Equipo de Bombeo -Mangueras C.I. -Mantenimiento -Sist. Alertamiento -Sist. Eléctrico N.F.P.A. -N.F.P.A.-13 -N.F.P.A N.F.P.A.-10 -N.F.P.A.-20 -N.F.P.A.-14 -N.F.P.A.-25 -N.F.P.A.-72 -N.F.P.A.-70 X

22 Definición de las bases de diseño. Las Bases de Diseño son los criterios generales que se van a utilizar basados en Estándares de carácter obligatorio y/o de referencia para la elaboración del Proyecto (diseño y cálculo) del Sistema Contra Incendio. X

23 Quienes establecen las bases de diseño. Comúnmente las Bases de Diseño son establecidas por: Departamentos de Ingeniería y/o Seguridad de las Oficinas Corporativas de los propietarios o usuarios. Otros asesores del propietario, usuario o del constructor general. Departamentos Técnicos o de Ingeniería de las Aseguradoras. Departamentos Técnicos de Bomberos y/o Protección Civil. El diseñador del Sistema Contra Incendios. X

24 Primer punto a establecer en las bases de diseño. X El nivel de riesgo por incendio del inmueble a proteger, generado por la actividad propia del inquilino. La clasificación desde el punto de vista de su combustibilidad y/o flamabilidad de los productos almacenados dentro del inmueble.

25 clasificación del Nivel de Riesgo por incendio. X

26 Ejemplos de los Distintos Niveles de Riesgo. X

27 X

28 X

29 segundo punto a establecer la densidad correcta. X Resultado del nivel de riesgo por incendio del inmueble a proteger, generado por la actividad propia del inquilino se establece la densidad correcta (cuanta agua se requiere que fluya por los rociadores para controlar y/o extinguir un conato de incendio).

30 segundo punto a establecer la zona de operacion. X Comúnmente se piense equivocadamente que todos los rociadores instalados van a actuar simultáneamente. También como resultado del Nivel de Riesgo, se asigna una determinada área de operación de los rociadores automáticos. La cantidad de rociadores que se calculan son básicamente todos los que estén instalados en esta área, denominada de operación remota

31 la correcta Densidad asignada y su área remota. X

32 tercer punto a establecer la cobertura por rociador. X Resultado del nivel de riesgo por incendio del inmueble a proteger, generado por la actividad propia del inquilino se establece la cobertura máxima por cada rociador automático.

33 la adecuada cobertura de cada rociador. X

34 Que información mínima debe contener un Proyecto de Sistema Contra Incendios. X Que planos debemos de incluir: Plano de Conjunto con calles, limites de propiedad y todos los edificios existentes. Plano de Planta de cada edificio por analizar. Plano de Planta de Mezanines en caso de existir. Plano de Corte Estructural, con detalles de la cubierta.

35 Que información mínima debe contener un Proyecto de Sistema Contra Incendios. X Información en planos: Nombre del propietario e inquilino. Ubicación del inmueble. Orientación del inmueble. Ubicación de muros interiores. Clasificación de riesgo por cada zona. Criterios de diseño, edición del Standard utilizado. Fuente de agua del inmueble ( línea municipal, pozo privado, etc.) Nombre y datos generales del contratista del S.C.I.

36 Que información mínima debe contener un Proyecto de Sistema Contra Incendios. X Información en planos: Trayectoria de la red del S.C.I. con diámetros de tuberías, alturas, tipo de material, cedula, etc. Ubicación de las líneas ascendentes (risers). Área total protegida por cada circuito de rociadores. Cantidad total de rociadores por circuito. Marca, modelo, tipo, factor K, temperatura de disparo, etc. de cada tipo de rociador existente. Nodos de referencia, concordantes con los cálculos hidráulicos.

37 Que información mínima debe contener un Proyecto de Sistema Contra Incendios. X Información en planos: Tipo, tamaño y ubicación de cajas de mangueras, monitores y cualquier otro dispositivo relacionado. Tipo, tamaño y ubicación de hidrantes privados y públicos. Tipo y ubicación de la soportería. Tipo y ubicación de los soportes sísmicos. Cálculos de las cargas para los soportes sísmicos.

38 Que información mínima debe contener un Proyecto de Sistema Contra Incendios. X Información en planos: Tipo, características, capacidad y ubicación del equipo de bombeo contra incendios. Tipo, características, capacidad y ubicación del deposito de agua para el sistemas contra incendios. Trayectoria, diámetro, material, cedula, etc. de las tuberías que conectan al deposito de agua, con el equipo de bombeo y con la red contra incendios.

39 Que información mínima debe contener un Proyecto de Sistema Contra Incendios. X Información en cálculos hidráulicos: Hoja con el resumen de los cálculos. Hoja con representación grafica de la curva de suministro de agua y la trayectoria de consumo tanto de rociadores como de mangueras hasta el punto critico. Hoja con información general de la fuente de agua. Hoja con análisis detallado con los nodos de referencia.

40 Fuente de suministro de agua Equipo de Bombeo Contra Incendios. X

41 Fuente de suministro de agua tanque de Almacenamiento de Agua. X

42 Resumen: ruta crítica para elaborar un Proyecto de Sistema Contra Incendios. X Recepción del Proyecto Arquitectónico. Análisis de información general y estándares aplicables. Enviar para la aprobación preliminar del Proyecto o del Sistema existente Ejecución de la obra (en caso de requerirse) Verificación física del sistema y pruebas al mismo. Determinar el nivel de riesgo del inmueble. Diseño de la red de agua contra incendios. Elaboración de Cálculo hidráulico de la red. Análisis de los resultados Conclusiones e. Análisis de la revisión y dictamen de las Autoridades y/o asegurador. El proyecto S.C.I. cumple con los requerimientos ? si no Recomendaciones Finales del S.C.I. e. Implementar programa de Insp., Pruebas y Mto. al S.C.I. e. Verificar concordancias con nuestras recomendaciones

43 X Conclusiones. Resumen de la situación que guarda el procedimiento de elaborar un proyecto de Sistema Contra Incendios: –De manera rutinaria pocas veces se elaboran proyectos de Sistemas Contra Incendios. –Frecuentemente la elaboración de un proyecto cae en los vendedores de equipos y materiales de construcción, quienes solo presentan catalogos sin un sustento técnico. –Existe una tradicional resistencia a pagar un costo adicional por elaborar un proyecto.

44 Información y consultas adicionales: X National Fire Protection Association ( )www.nfpa.org Colegio de Ingenieros Mecánicos Electricistas ( )www.cimeac.org Industrias Especializadas Oliva ( )www.ieso.com.mx (

45 Información adicional X Donde adquirir Estándares de N.F.P.A. Estévez Books ( )www.estevezbooks.com

46 Francisco Oliva es Ingeniero Electromecánico egresado en 1982 del Instituto Tecnológico de Tijuana, México. Tiene estudios de especialidad en Ciencias del Fuego en Estados Unidos y regularmente se entrena en los programas de educación continua de la N.F.P.A. (National Fire Protection Association), de la A.F.S.A. (American Fire Sprinkler Association) y de la N.A.F.I. (National Association of Fire Investigators) entre otras. Ejerce desde 1986 como especialista en Sistemas Contra Incendios tanto en América Latina como en el Estado de California, USA., donde tiene su licencia correspondiente. Se ha convertido en un conferencista regular de la N.F.P.A. tanto en México como en Estados Unidos. Es Perito Federal en Prevención e Investigación de Incendios. Asesora a varios Departamentos de Ingeniería de Aseguradoras Mexicanas. DEL AUTOR:
