1 CURSO DE FORTALECIMIENTO INSTITUCIONAL DE SISTEMAS DE BIODIGESTIÓN APROVECHAMIENTO DEL BIOGÁS FIDEICOMISO DE RIESGO COMPARTIDO Bioenergía para un desarrollo sustentable

2 SEGURIDAD Propiedad intelectual de la AMBB Cualquier instalación en donde se genere y/o almacene biogás, debe aplicar normas y prácticas de seguridad industrial, ya que el biogás es altamente combustible.

3 EQUIPO PERSONAL DE SEGURIDAD Es recomendable : Uso de ropa de algodón Casco, guantes, lentes de protección Botas industriales con suela de goma, antiderrapantes Herramienta especial para evitar puntos de ignición (producción de chispas) Propiedad intelectual de la AMBB

4 SEGURIDAD DE LA PLANTA Propiedad intelectual de la AMBB

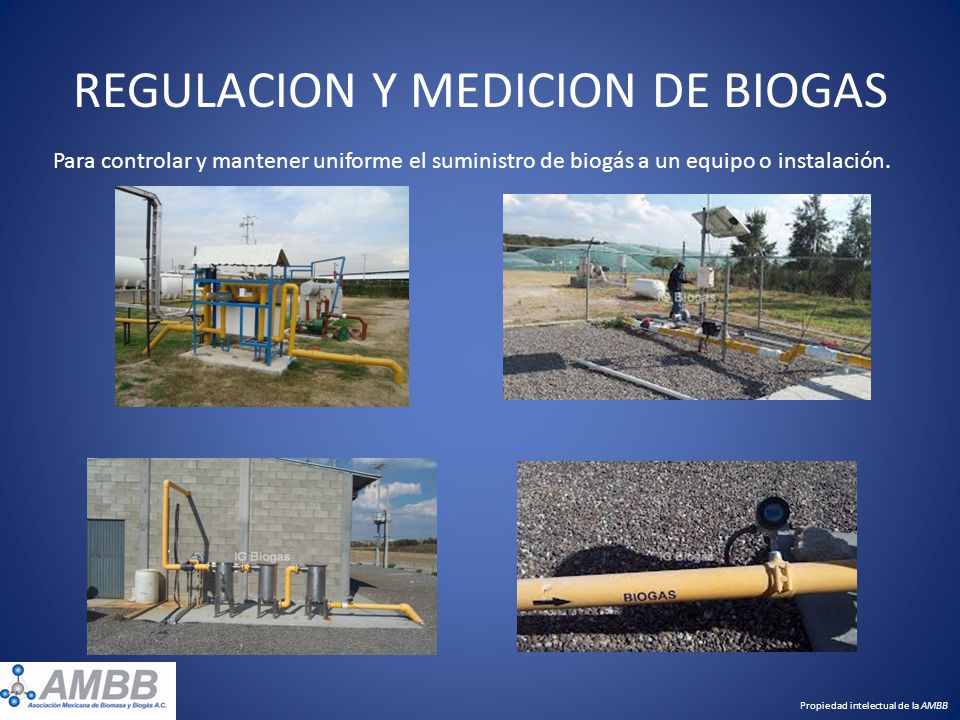

5 REGULACION Y MEDICION DE BIOGAS Para controlar y mantener uniforme el suministro de biogás a un equipo o instalación. Propiedad intelectual de la AMBB

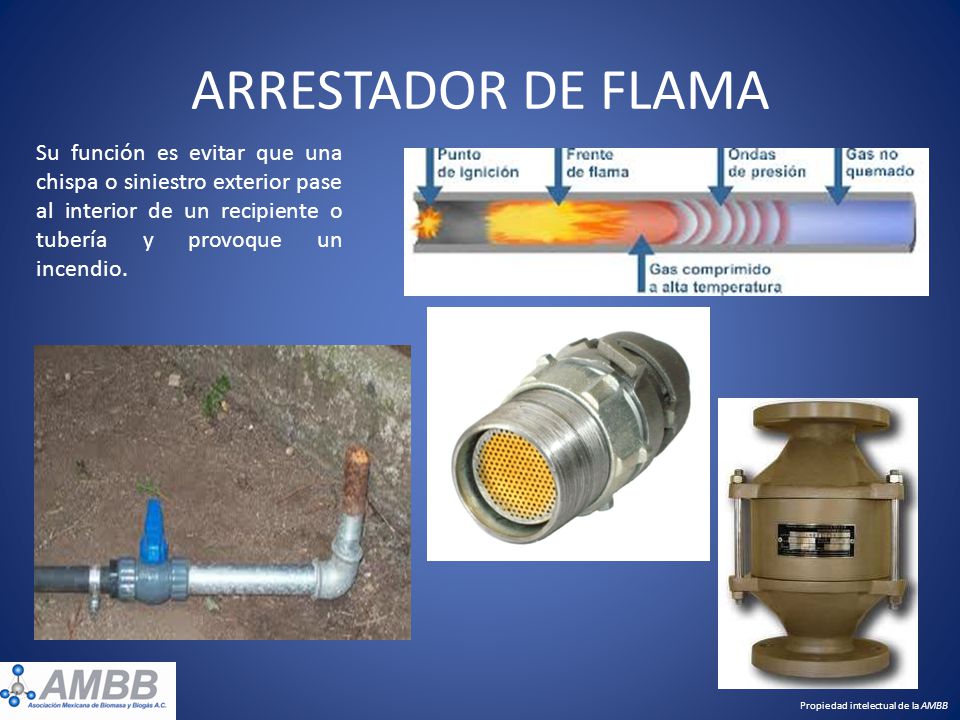

6 ARRESTADOR DE FLAMA Su función es evitar que una chispa o siniestro exterior pase al interior de un recipiente o tubería y provoque un incendio. Propiedad intelectual de la AMBB

7 QUEMADOR Dispositivo que quema controladamente el exceso de biogás producido en la planta (desfogues), evitando su acumulación descontrolada. Se le considera equipo de emergencia en contingencias. Propiedad intelectual de la AMBB

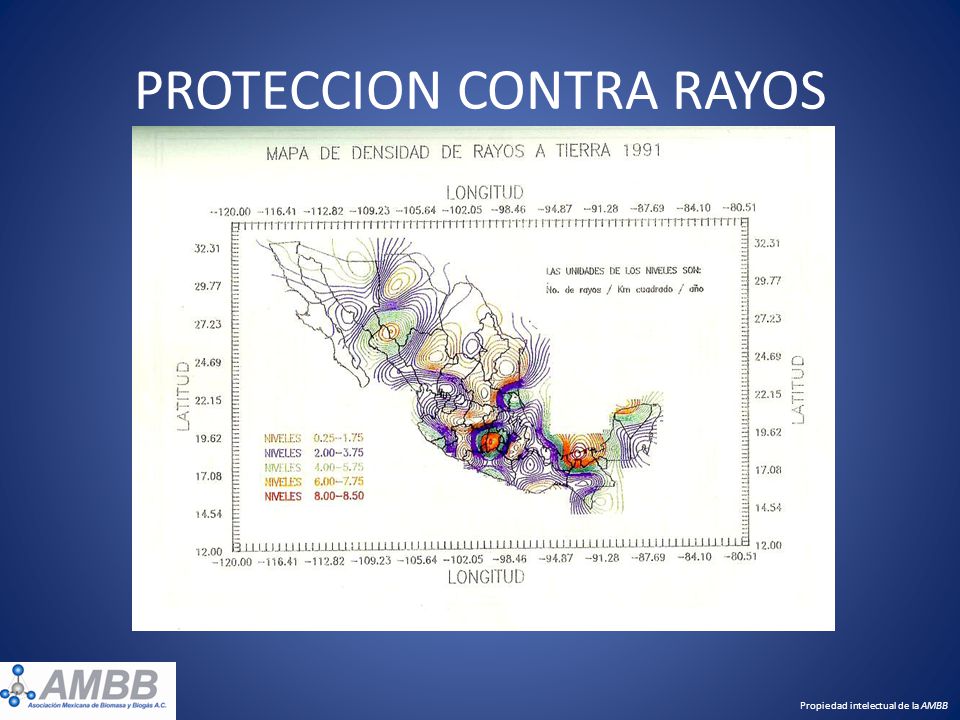

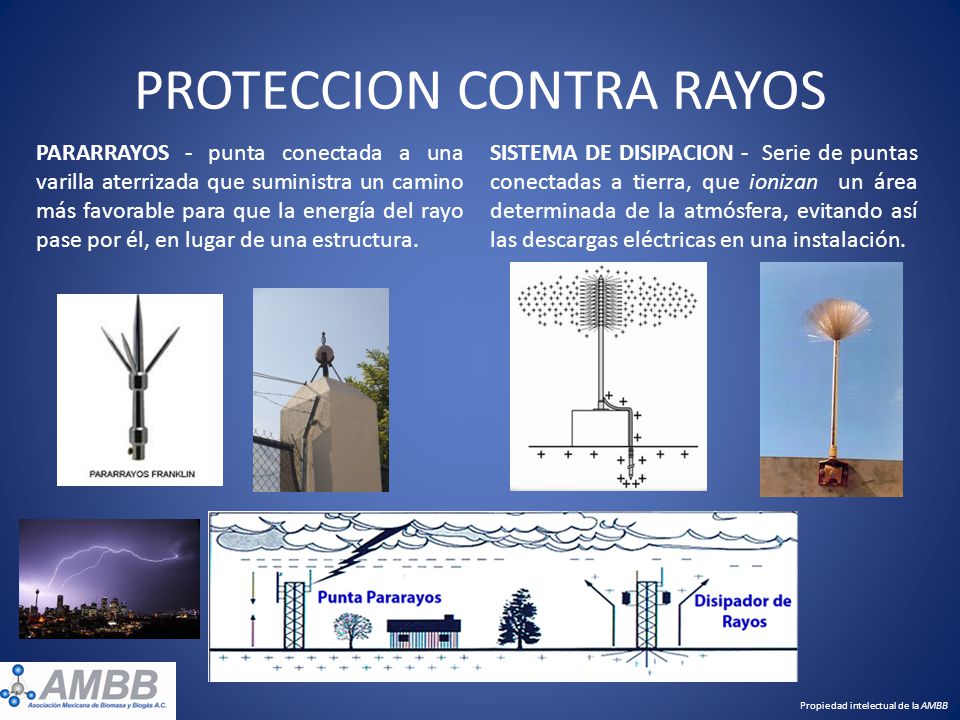

8 PROTECCION CONTRA RAYOS SISTEMA DE DISIPACION - Serie de puntas conectadas a tierra, que ionizan un área determinada de la atmósfera, evitando así las descargas eléctricas en una instalación. PARARRAYOS - punta conectada a una varilla aterrizada que suministra un camino más favorable para que la energía del rayo pase por él, en lugar de una estructura. Propiedad intelectual de la AMBB

9 PROTECCION CONTRA RAYOS Propiedad intelectual de la AMBB

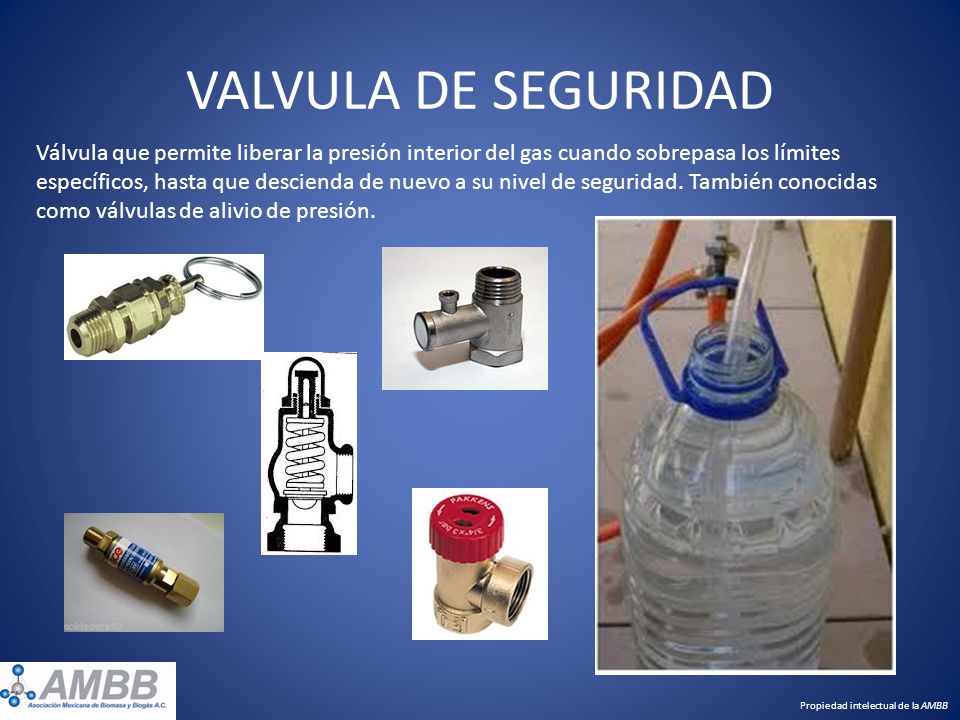

10 VALVULA DE SEGURIDAD Válvula que permite liberar la presión interior del gas cuando sobrepasa los límites específicos, hasta que descienda de nuevo a su nivel de seguridad. También conocidas como válvulas de alivio de presión. Propiedad intelectual de la AMBB

11 VALVULA DE VACIO También conocidas como Válvulas rompedoras de vacío, se usan para permitir que entre un gas inerte (nitrógeno), o el gas de trabajo (biogás) al sistema cuando se produce una despresurización. Estas válvulas contienen un embolo con un empaque en el extremo. Cuando el sistema está bajo presión, el émbolo es forzado contra el asiento, sellando la entrada. Cuando la presión baja, el émbolo cae destapando el asiento y permitiendo que el gas entre al sistema. Propiedad intelectual de la AMBB

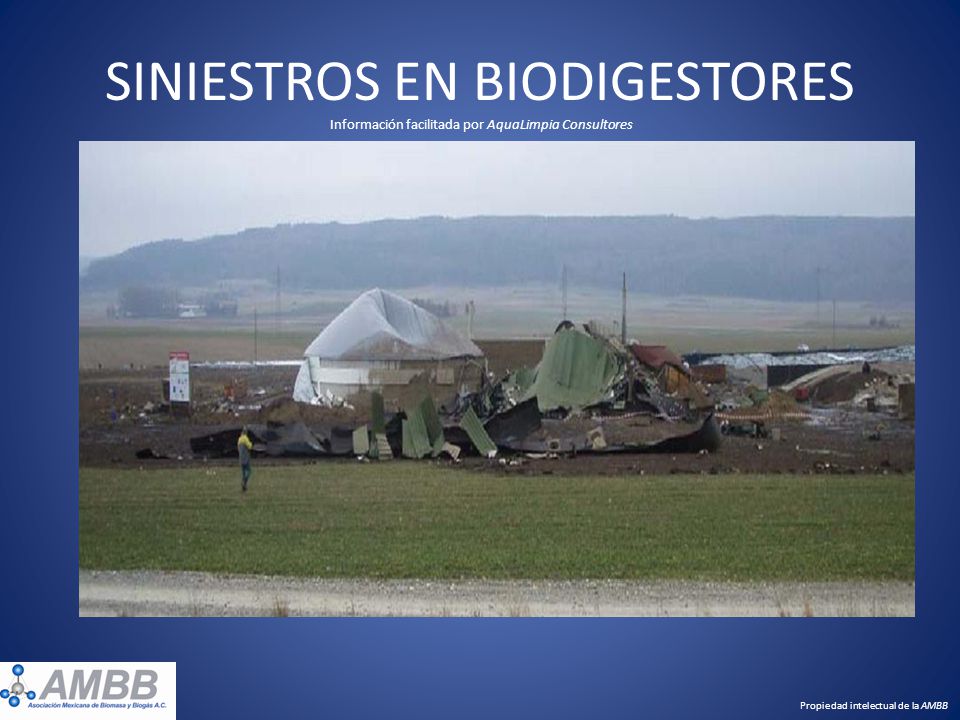

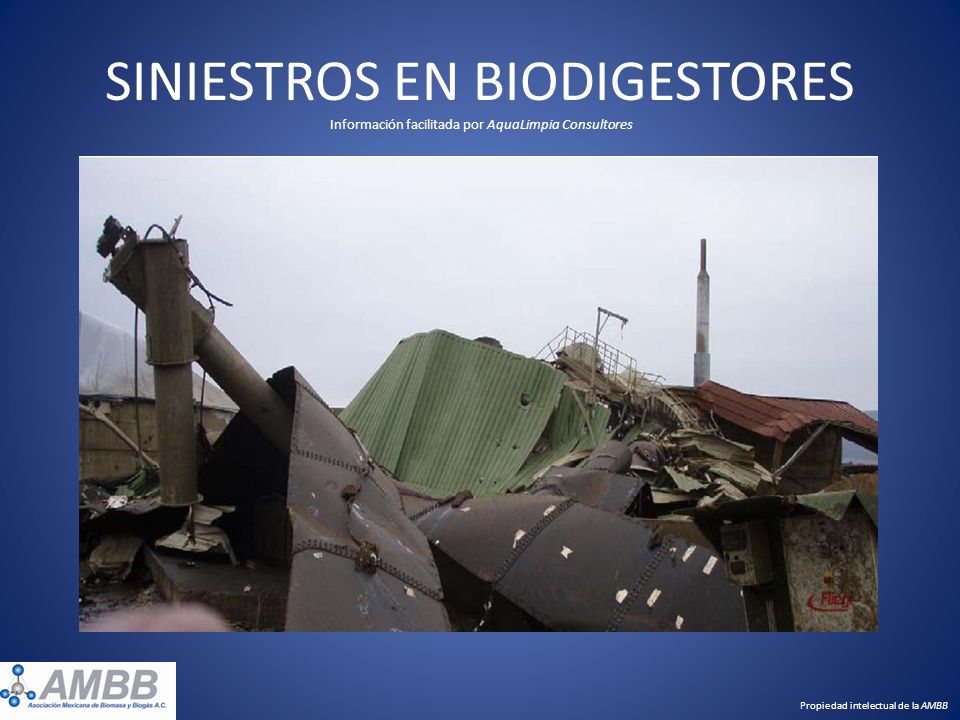

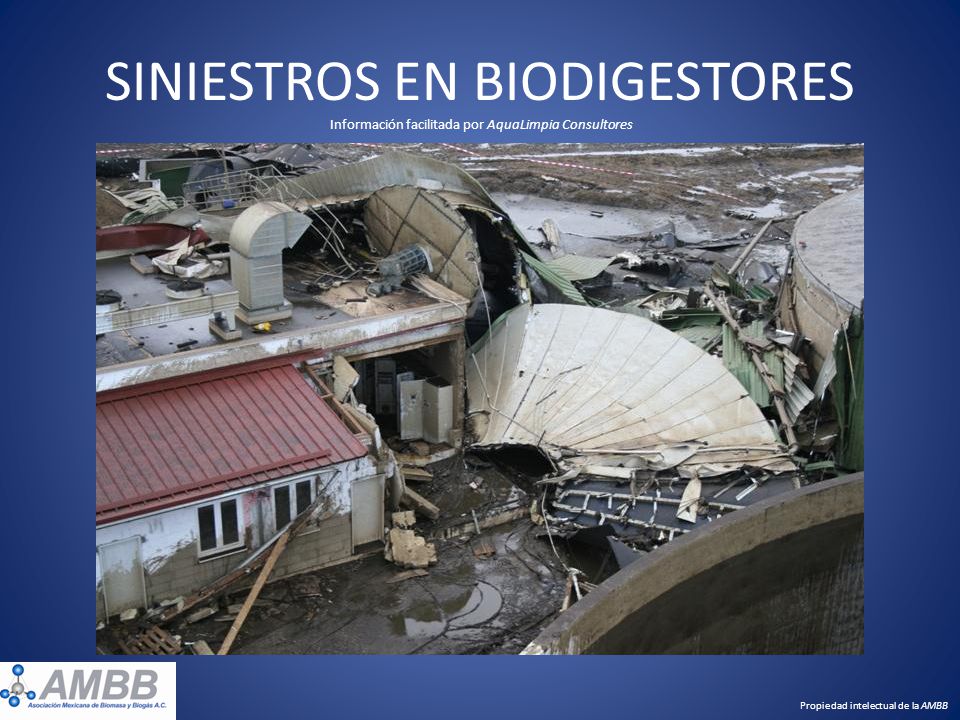

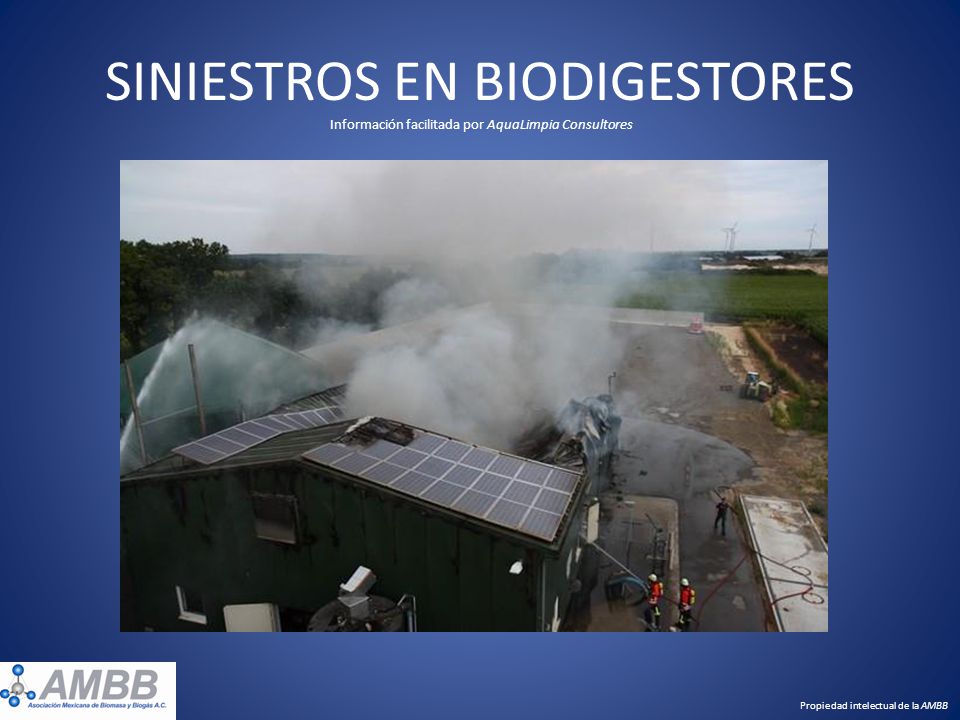

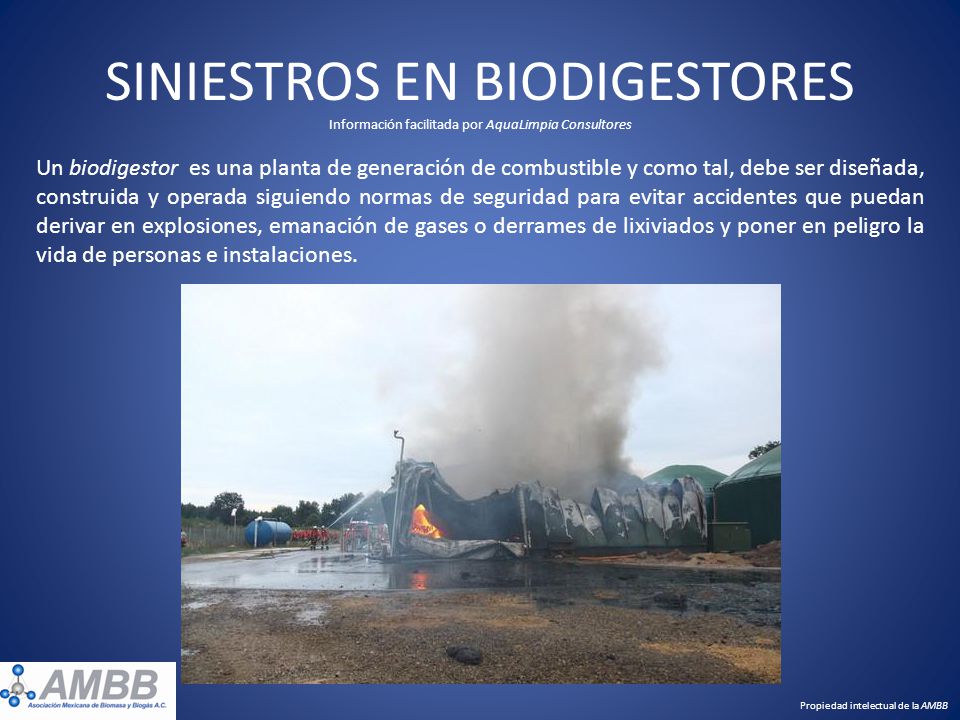

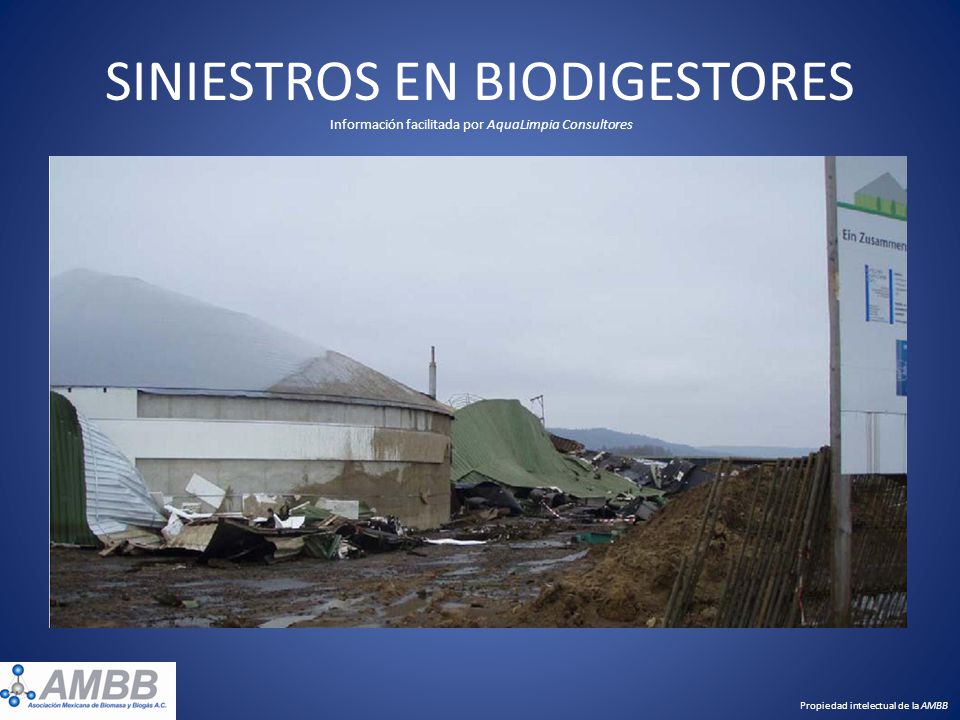

12 SINIESTROS EN BIODIGESTORES Información facilitada por AquaLimpia Consultores Un biodigestor es una planta de generación de combustible y como tal, debe ser diseñada, construida y operada siguiendo normas de seguridad para evitar accidentes que puedan derivar en explosiones, emanación de gases o derrames de lixiviados y poner en peligro la vida de personas e instalaciones. Propiedad intelectual de la AMBB

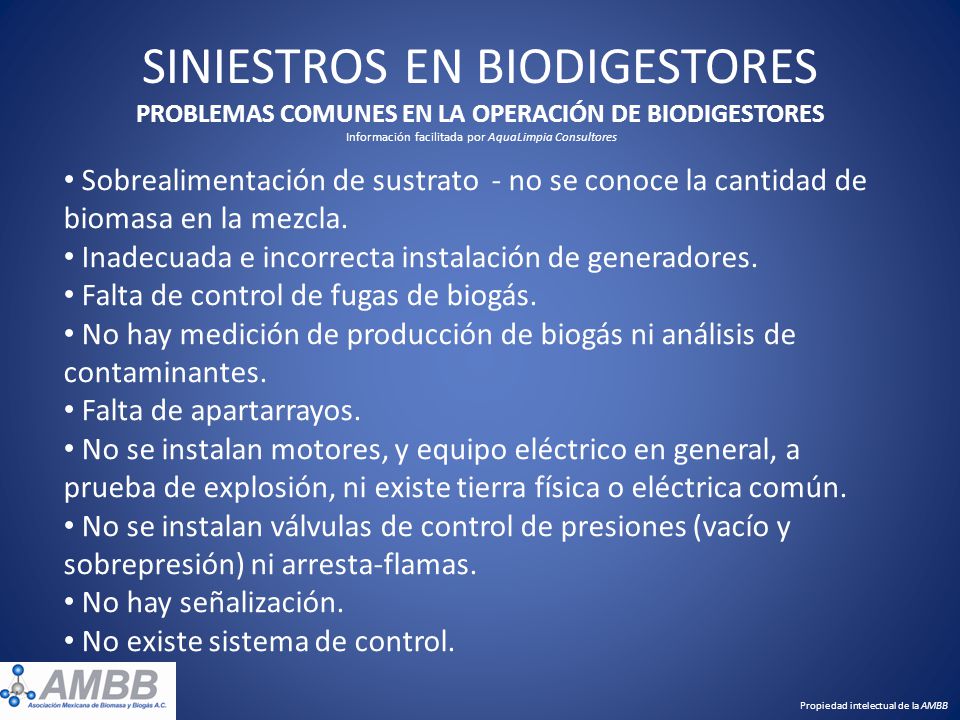

13 SINIESTROS EN BIODIGESTORES PROBLEMAS COMUNES EN LA OPERACIÓN DE BIODIGESTORES Información facilitada por AquaLimpia Consultores Sobrealimentación de sustrato - no se conoce la cantidad de biomasa en la mezcla. Inadecuada e incorrecta instalación de generadores. Falta de control de fugas de biogás. No hay medición de producción de biogás ni análisis de contaminantes. Falta de apartarrayos. No se instalan motores, y equipo eléctrico en general, a prueba de explosión, ni existe tierra física o eléctrica común. No se instalan válvulas de control de presiones (vacío y sobrepresión) ni arresta-flamas. No hay señalización. No existe sistema de control. Propiedad intelectual de la AMBB

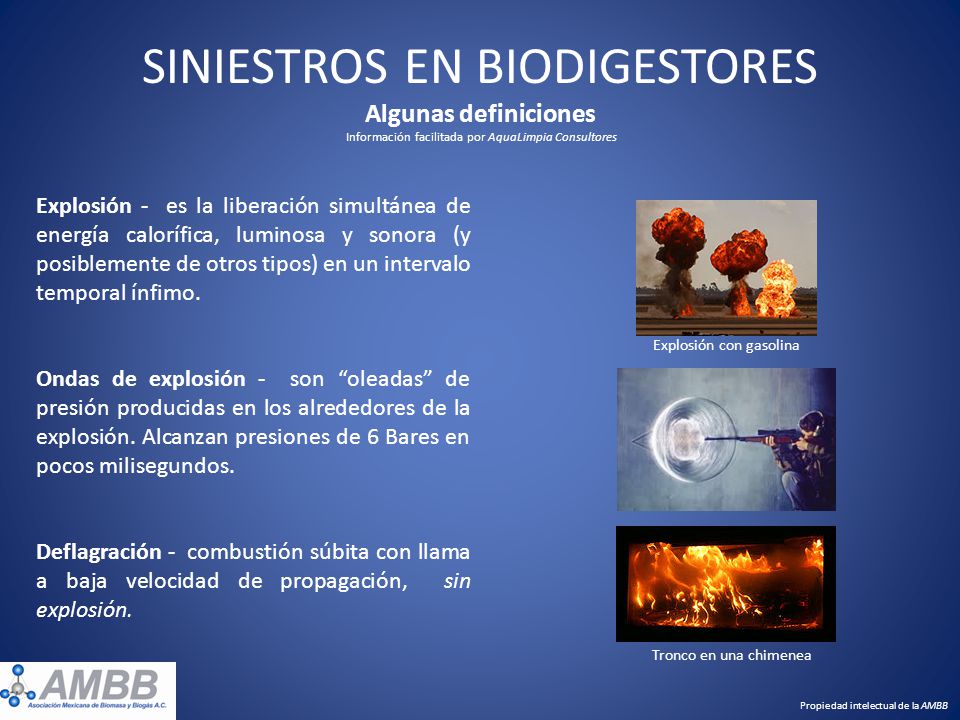

14 SINIESTROS EN BIODIGESTORES Algunas definiciones Información facilitada por AquaLimpia Consultores Explosión - es la liberación simultánea de energía calorífica, luminosa y sonora (y posiblemente de otros tipos) en un intervalo temporal ínfimo. Ondas de explosión - son oleadas de presión producidas en los alrededores de la explosión. Alcanzan presiones de 6 Bares en pocos milisegundos. Deflagración - combustión súbita con llama a baja velocidad de propagación, sin explosión. Explosión con gasolina Tronco en una chimenea Propiedad intelectual de la AMBB

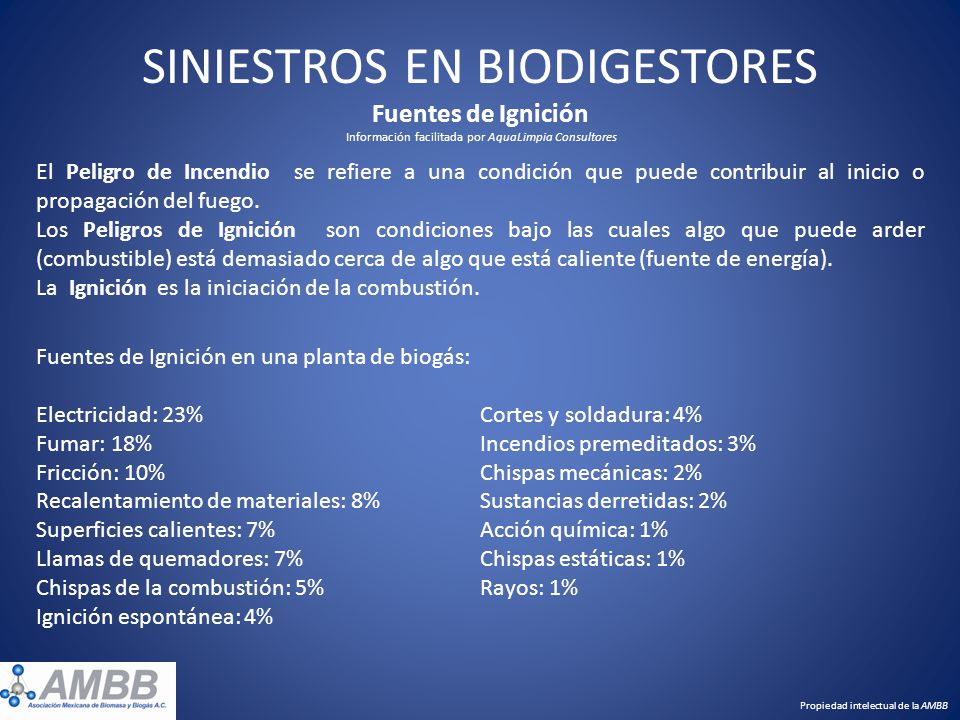

15 SINIESTROS EN BIODIGESTORES Fuentes de Ignición Información facilitada por AquaLimpia Consultores El Peligro de Incendio se refiere a una condición que puede contribuir al inicio o propagación del fuego. Los Peligros de Ignición son condiciones bajo las cuales algo que puede arder (combustible) está demasiado cerca de algo que está caliente (fuente de energía). La Ignición es la iniciación de la combustión. Fuentes de Ignición en una planta de biogás: Electricidad: 23% Fumar: 18% Fricción: 10% Recalentamiento de materiales: 8% Superficies calientes: 7% Llamas de quemadores: 7% Chispas de la combustión: 5% Ignición espontánea: 4% Cortes y soldadura: 4% Incendios premeditados: 3% Chispas mecánicas: 2% Sustancias derretidas: 2% Acción química: 1% Chispas estáticas: 1% Rayos: 1% Propiedad intelectual de la AMBB

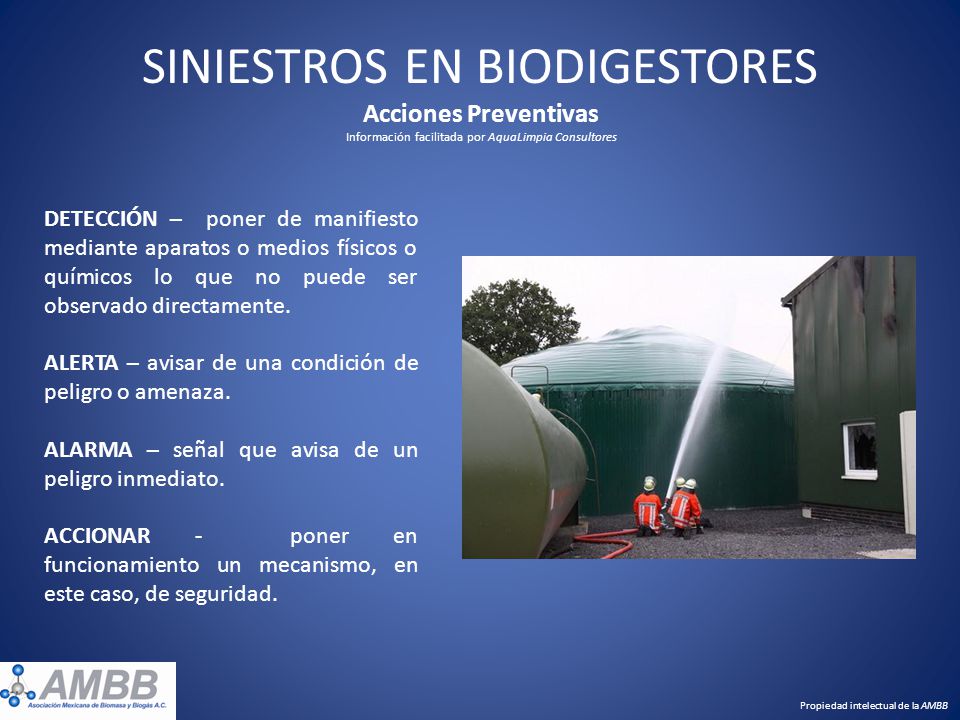

16 SINIESTROS EN BIODIGESTORES Acciones Preventivas Información facilitada por AquaLimpia Consultores DETECCIÓN – poner de manifiesto mediante aparatos o medios físicos o químicos lo que no puede ser observado directamente. ALERTA – avisar de una condición de peligro o amenaza. ALARMA – señal que avisa de un peligro inmediato. ACCIONAR - poner en funcionamiento un mecanismo, en este caso, de seguridad. Propiedad intelectual de la AMBB

17 SINIESTROS EN BIODIGESTORES Información facilitada por AquaLimpia Consultores Propiedad intelectual de la AMBB

18 SINIESTROS EN BIODIGESTORES Información facilitada por AquaLimpia Consultores Propiedad intelectual de la AMBB

19 SINIESTROS EN BIODIGESTORES Información facilitada por AquaLimpia Consultores Propiedad intelectual de la AMBB

20 SINIESTROS EN BIODIGESTORES Información facilitada por AquaLimpia Consultores Propiedad intelectual de la AMBB

21 SINIESTROS EN BIODIGESTORES Información facilitada por AquaLimpia Consultores Propiedad intelectual de la AMBB

22 SINIESTROS EN BIODIGESTORES Información facilitada por AquaLimpia Consultores Propiedad intelectual de la AMBB

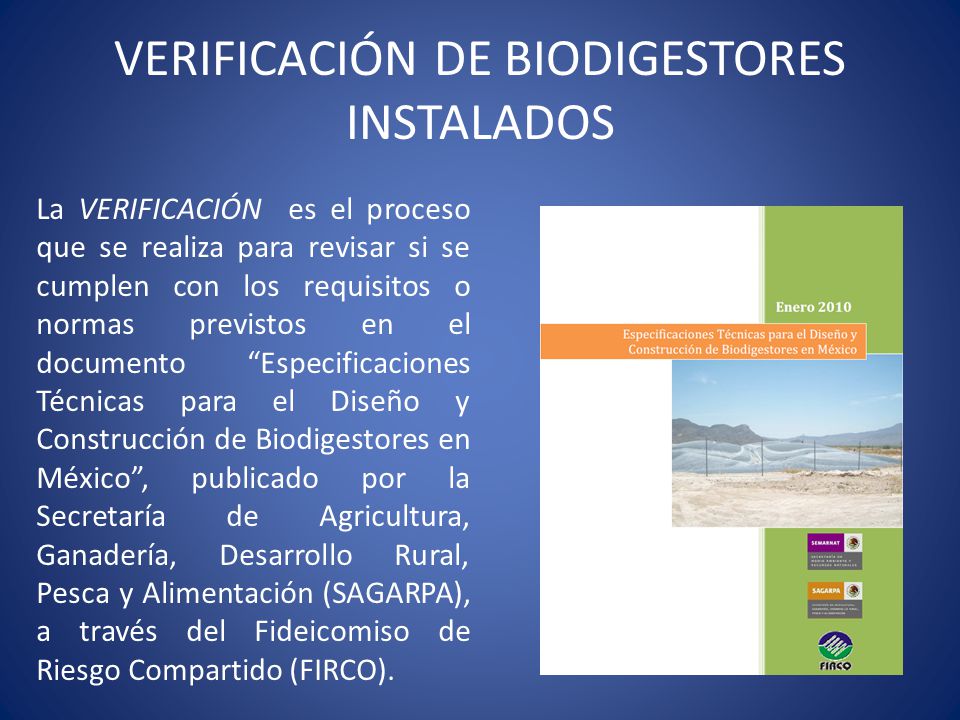

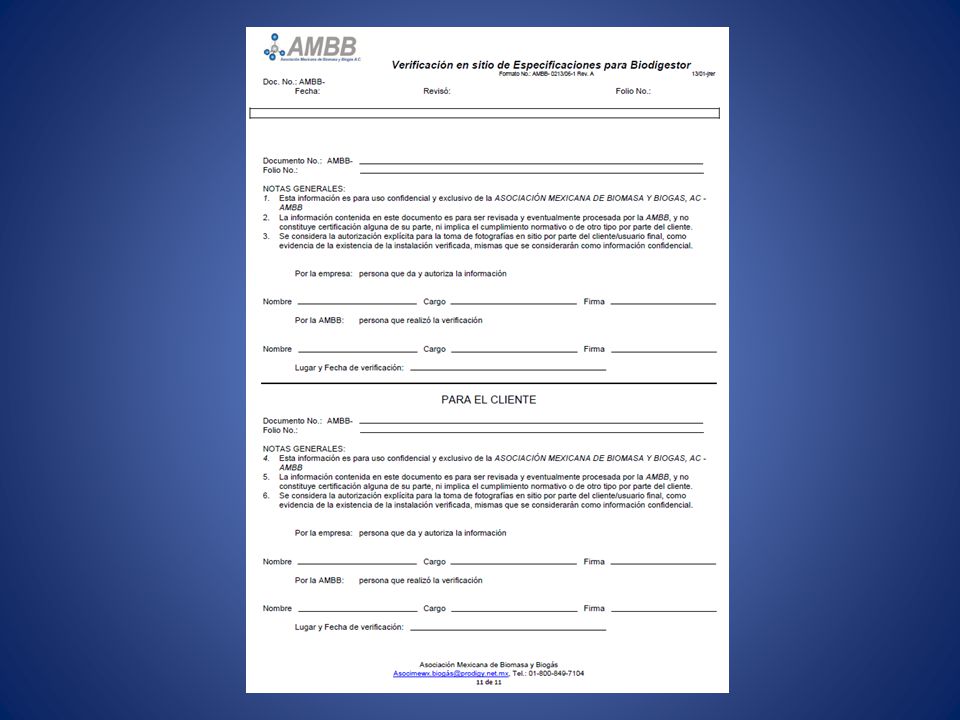

23 VERIFICACIÓN DE BIODIGESTORES INSTALADOS La VERIFICACIÓN es el proceso que se realiza para revisar si se cumplen con los requisitos o normas previstos en el documento Especificaciones Técnicas para el Diseño y Construcción de Biodigestores en México, publicado por la Secretaría de Agricultura, Ganadería, Desarrollo Rural, Pesca y Alimentación (SAGARPA), a través del Fideicomiso de Riesgo Compartido (FIRCO).

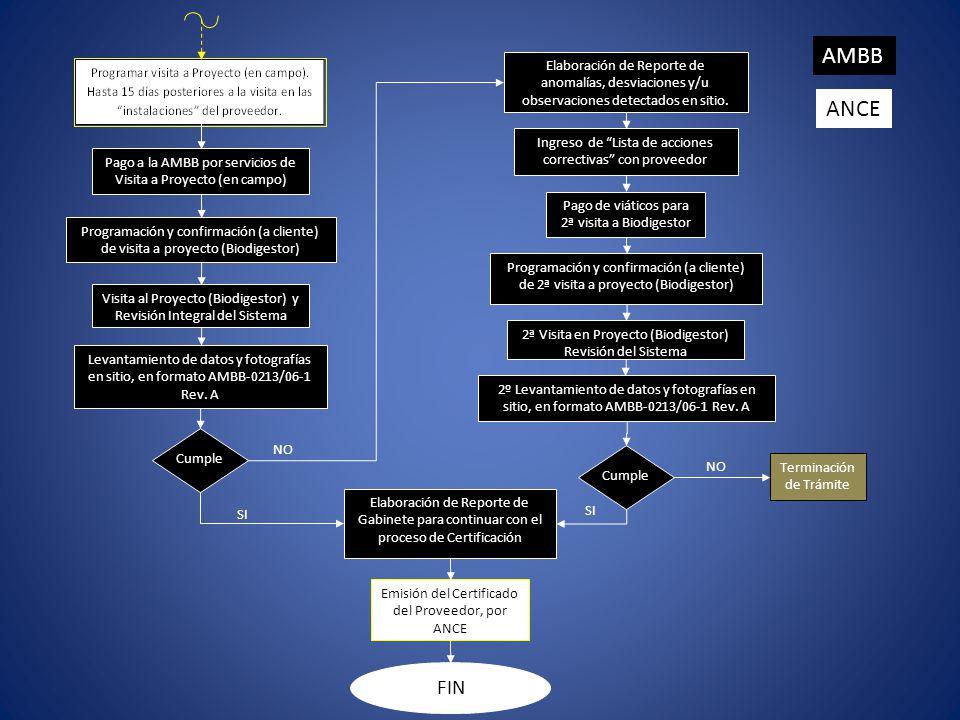

24 Pago a la AMBB por servicios de Visita a Proyecto (en campo) Programación y confirmación (a cliente) de visita a proyecto (Biodigestor) Visita al Proyecto (Biodigestor) y Revisión Integral del Sistema Levantamiento de datos y fotografías en sitio, en formato AMBB-0213/06-1 Rev. A Cumple NO SI Elaboración de Reporte de anomalías, desviaciones y/u observaciones detectados en sitio. Ingreso de Lista de acciones correctivas con proveedor 2ª Visita en Proyecto (Biodigestor) Revisión del Sistema Cumple SI Pago de viáticos para 2ª visita a Biodigestor Programación y confirmación (a cliente) de 2ª visita a proyecto (Biodigestor) 2º Levantamiento de datos y fotografías en sitio, en formato AMBB-0213/06-1 Rev. A Elaboración de Reporte de Gabinete para continuar con el proceso de Certificación Emisión del Certificado del Proveedor, por ANCE FIN Terminación de Trámite NO ANCE AMBB

25

26

27 Bioenergía para un desarrollo sustentable G R A C I A S Asociación Mexicana de Biomasa y Biogás, A.C. Plutarco Elías Calles No Col. San Andrés Tetepilco Iztapalapa, C.P México, D.F , ,

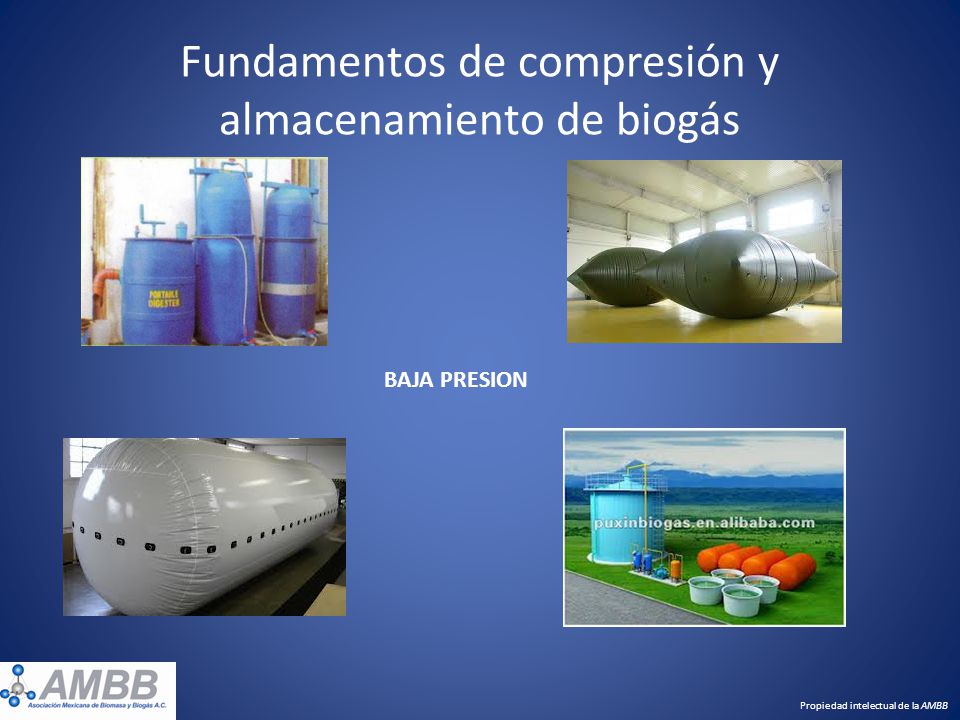

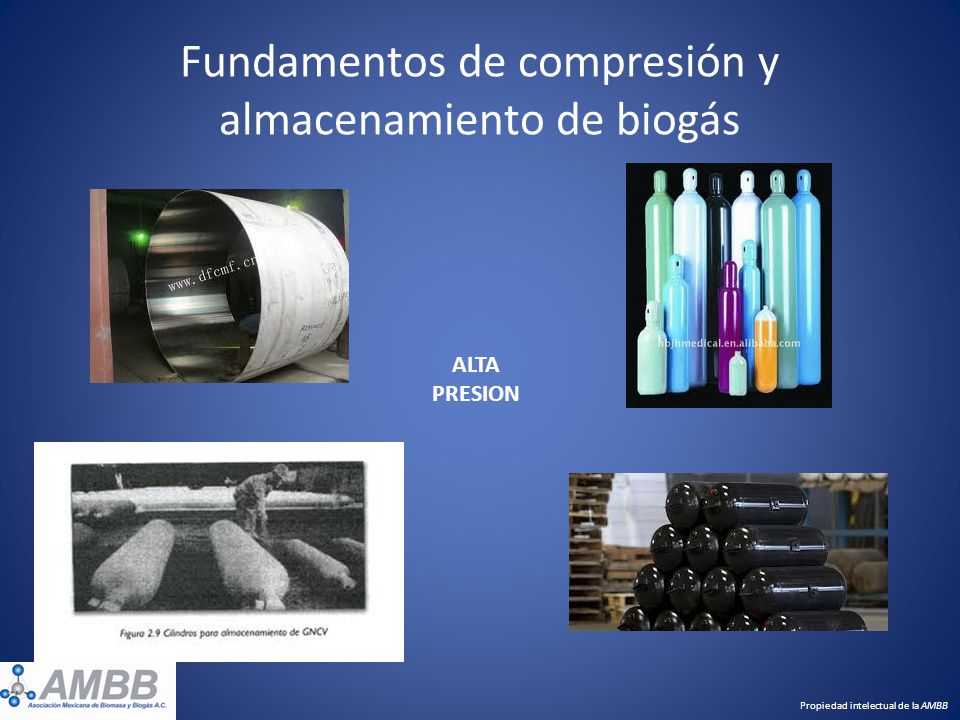

28 Fundamentos de compresión y almacenamiento de biogás Propiedad intelectual de la AMBB La COMPRESIBILIDAD es una propiedad de la materia a la cual se debe que todos los cuerpos disminuyan su volumen al someterlos a una presión o compresión determinada, manteniendo constantes otros parámetros.

29 Fundamentos de compresión y almacenamiento de biogás Propiedad intelectual de la AMBB Al aumentar la presión en una mezcla gaseosa, se puede lograr que las moléculas de diferentes componentes se acerquen lo suficiente como para reaccionar químicamente. Si la presión es muy alta, las moléculas de un gas (un solo compuesto) pueden colapsar entre sí, cambiando de estado; es decir, se licúan. Lox – Oxígeno Líquido

30 Fundamentos de compresión y almacenamiento de biogás Propiedad intelectual de la AMBB ALTA PRESION

31 Fundamentos de compresión y almacenamiento de biogás Propiedad intelectual de la AMBB BAJA PRESION

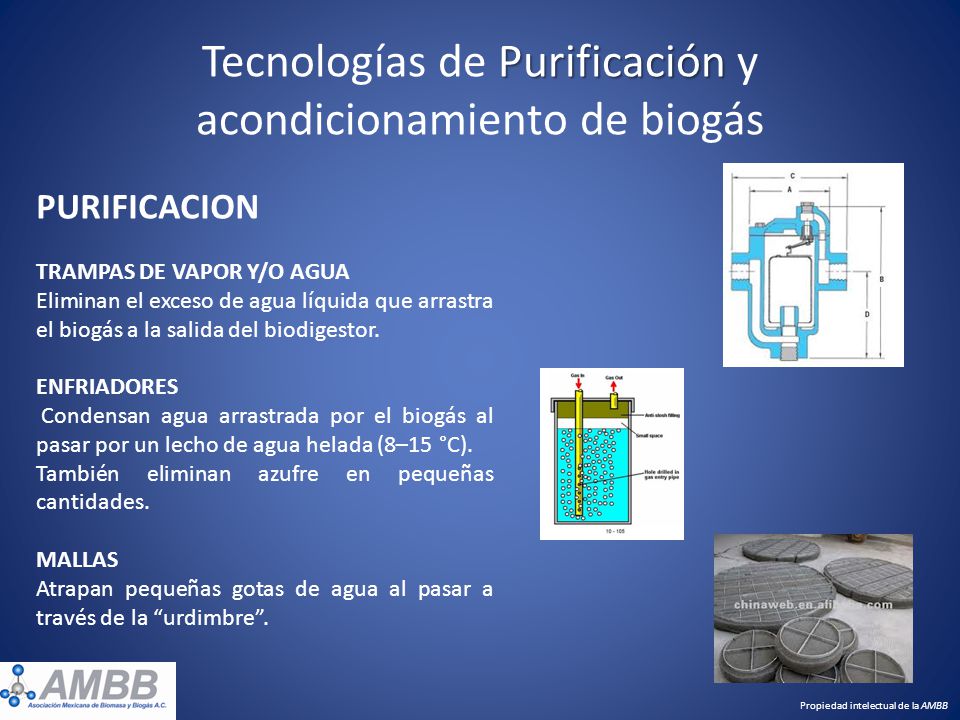

32 Purificación Tecnologías de Purificación y acondicionamiento de biogás PURIFICACION TRAMPAS DE VAPOR Y/O AGUA Eliminan el exceso de agua líquida que arrastra el biogás a la salida del biodigestor. ENFRIADORES Condensan agua arrastrada por el biogás al pasar por un lecho de agua helada (8–15 °C). También eliminan azufre en pequeñas cantidades. MALLAS Atrapan pequeñas gotas de agua al pasar a través de la urdimbre. Propiedad intelectual de la AMBB

33 Purificación Tecnologías de Purificación y acondicionamiento de biogás (cont.) LAVADORES (SCRUBBERS) El biogás ascendente se pone en contacto con un líquido en forma de lluvia descendente que disuelve o adsorbe a un compuesto en particular. FILTROS DE LECHO PROFUNDO El biogás pasa en forma ascendente por un lecho selectivo que retiene química o fisicoquímicamente a un compuesto en particular. FILTROS EMPACADOS (a) El biogás pasa a través de un empaque con una densidad y diámetro de poro adecuados al tamaño de la molécula del compuesto (s) que se quiere retener. Propiedad intelectual de la AMBB

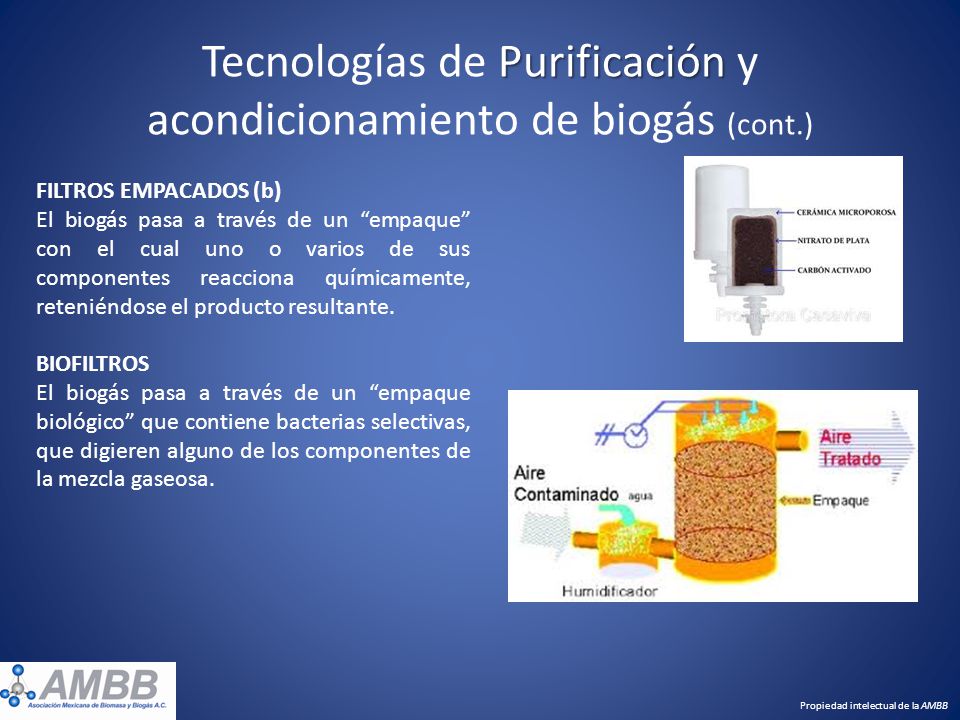

34 Purificación Tecnologías de Purificación y acondicionamiento de biogás (cont.) FILTROS EMPACADOS (b) El biogás pasa a través de un empaque con el cual uno o varios de sus componentes reacciona químicamente, reteniéndose el producto resultante. BIOFILTROS El biogás pasa a través de un empaque biológico que contiene bacterias selectivas, que digieren alguno de los componentes de la mezcla gaseosa. Propiedad intelectual de la AMBB

35 acondicionamiento Tecnologías de Purificación y acondicionamiento de biogás (cont.) ACONDICIONAMIENTO PSA (Pressure Swing Adsorption) Sistema de Adsorción por Ciclos de Presurización – separación a alta presión de los componentes de una mezcla de gases, según sus características moleculares y su afinidad con el material adsorbente. El proceso finaliza al bajar la presión para desorber el material separado. linde-engineering.com Propiedad intelectual de la AMBB
