1 1.- MANUALES DE PARTES 2.- CONSULTA DE MANUALES 3.- MODEL INDEX

2 Consulta de manuales YMMEX

3 Consulta de manuales YMUS

4 Manual de Partes 1- ¿Para que nos sirve? 2- ¿Cómo identificar colores?
3- Consulta de Manuales de Partes

5 Manual de Partes 1.- Modelo de la Motocicleta.
2.- Partes de la Motocicleta. 3.- Ubicación de las Partes en la Motocicleta. 4.- Cantidad de piezas. 5.- Color de la Motocicleta. 6.- Números de Partes.

6 Cómo identificar los colores de la motocicleta

7 Cómo identificar los colores de la motocicleta

8 Cómo identificar los colores de la motocicleta
De esta manera evitaremos errores al solicitar partes de Color.

9 Cómo identificar los colores de la motocicleta

10 Etiqueta debajo del Asiento Información de la Motocicleta
Cómo Interpretarlo. Etiqueta debajo del Asiento Información de la Motocicleta

11 Etiqueta debajo del Asiento Información de la Motocicleta
Cómo Interpretarlo. Etiqueta debajo del Asiento Información de la Motocicleta

12 Etiqueta debajo del Asiento
Cómo Interpretarlo. Etiqueta debajo del Asiento Model Index Consulta apropiada

13 Cómo Interpretarlo. 1 2 1 2 3 3 Código de Modelo Código de Producción
Código de Tipo de Color

14 Model Index 1.- ¿Qué es el MODEL INDEX? 2 -¿Para qué nos sirve?
3 - Contenido del MODEL INDEX 4- ¿Cómo interpretarlo?

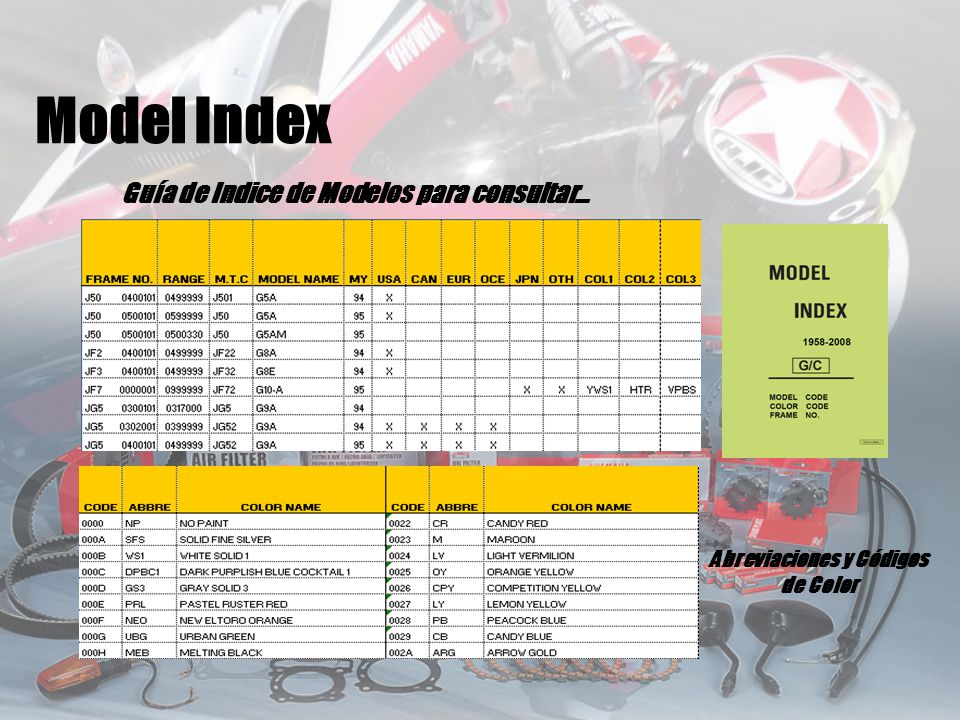

15 Guía de Índice de Modelos para consultar…
Model Index Guía de Índice de Modelos para consultar…

16 Model Index Guía de Indice de Modelos para consultar…
Abreviaciones y Códigos de Color

17 Model Index Comúnmente El 95% de los errores se debe a dos situaciones
1- El Cliente nos indica el año de la motocicleta. 2- Confiamos en nuestra experiencia.

18 Model Index Principalmente nos permitirá saber correctamente
1- Modelo Original de la Motocicleta. 2- Año de Fabricación. 3- Color. 4- Manual de Partes.

19 Identificación del numero de serie

20 Identificación del numero de serie

21 Identificación del numero de serie

22 Identificación del numero de serie

23 Contenido del Model Index
Esta guía nos ayudará a obtener información como:

24 Cómo Interpretar el numero de serie
A este conjunto de digitos tambien se le conoce como : Número de Cuadro / NIV / Número de Serie ¿CUANTOS DIGITOS TIENE UN NUMERO DE SERIE? 17 Digitos A partir de 1991 la Norma para el numero de serie debe de ser de 17 dígitos, por lo cual todas los vehículos de este año en adelante deberán contaran con el. J Y A V M 0 1 E 1 3 A

25 Cómo Interpretar el numero de serie

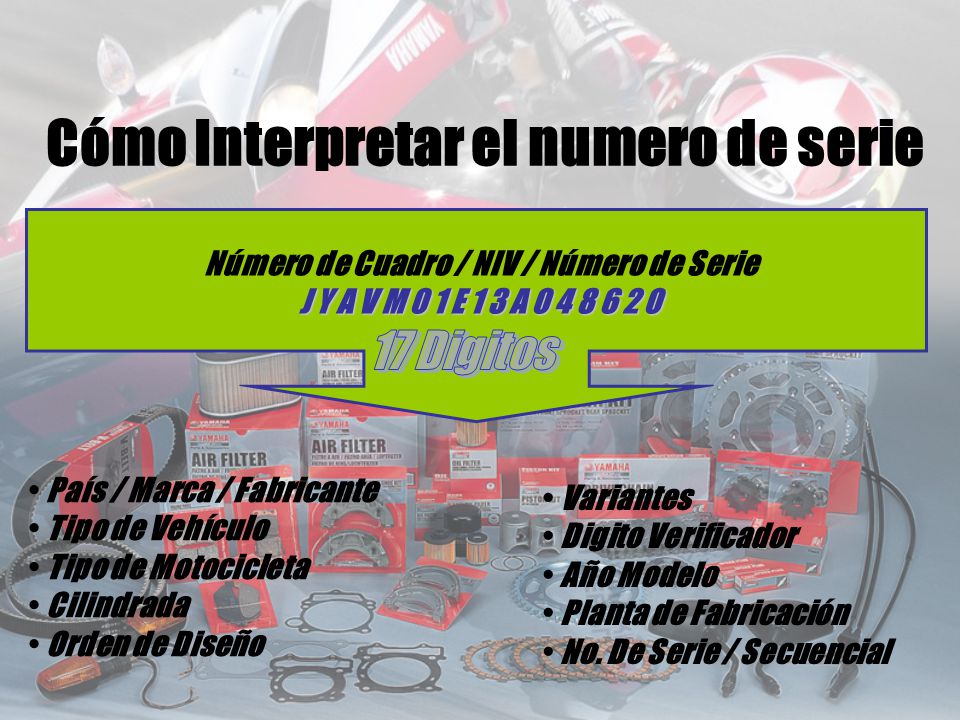

Número de Cuadro / NIV / Número de Serie J Y A V M 0 1 E 1 3 A 17 Digitos País / Marca / Fabricante Tipo de Vehículo Tipo de Motocicleta Cilindrada Orden de Diseño Variantes Digito Verificador Año Modelo Planta de Fabricación No. De Serie / Secuencial

26 Cómo Interpretar el numero de serie
Número de Cuadro / NIV / Número de Serie J Y A V M 0 1 E 1 3 A País / Marca / Tipo de Vehículo JYA Japón / Yamaha / Motocicleta LPR Taiwan / Yamaha Motor Taiwan / Motocicletas MEI India / Escots Yamaha / Motocicletas MH3 Indonesia / Yamaha Motor Indonesia / Motocicletas JY4 Japón / Yamaha / Vehículo Todo Terreno ATVS

27 Cómo Interpretar el numero de serie
Número de Cuadro / NIV / Número de Serie J Y A V M 0 1 E 1 3 A Tipo de Motocicleta U Bussines F Family S Scooter R Sports V American Sports D On / Off C Competitional Off A ATV K CKD

28 Cómo Interpretar el numero de serie
Número de Cuadro / NIV / Número de Serie J Y A V M 0 1 E 1 3 A Cilindrada en c.c. A Menos de 50 cc B De 51 a 100 cc E De 101 a 125 cc G De 126 a 250 cc H De 251 a 400 cc J De 401 a 600 cc M De 601 a 750 cc N De 751 a 1000 cc P Más de1000 cc Y Electric Motor

29 Cómo Interpretar el numero de serie
Número de Cuadro / NIV / Número de Serie J Y A V M 0 1 E 1 3 A No. Orden de Diseño Num 01, 02 , 03, etc

30 Cómo Interpretar el numero de serie
Número de Cuadro / NIV / Número de Serie J Y A V M 0 1 E 1 3 A Variantes C Competition Model B BRAZIL spec J JAPAN spec X Other spec A US spec E US EPA Reg Spec Y US & CAN spec N CAN spec W Off M/C & ATV

31 Cómo Interpretar el numero de serie
Número de Cuadro / NIV / Número de Serie J Y A V M 0 1 E 1 3 A Digito Verificador Digito Verificador

32 Cómo Interpretar el numero de serie
Número de Cuadro / NIV / Número de Serie J Y A V M 0 1 E 1 3 A Año M 1991 T 1996 1 2001 6 2006 N 1992 V 1997 2 2002 7 2007 P 1993 W 1998 3 2003 8 2008 R 1994 X 1999 4 2004 9 2009 S 1995 Y 2000 5 2005 A 2010

33 Cómo Interpretar el numero de serie
Número de Cuadro / NIV / Número de Serie J Y A V M 0 1 E 1 3 A Planta de Fabricación A Japón / Iwata plant B Japón / Numazu plant C Japón / Kakegawa plant 1 Taiwan 2 India K Indonesia

34 Cómo Interpretar el numero de serie
Número de Cuadro / NIV / Número de Serie J Y A V M 0 1 E 1 3 A Número de Serie No. de Serie / Secuencial

35 Cómo Interpretar el numero de serie
Número de Cuadro / NIV / Número de Serie J Y A V M 0 1 E 1 3 A

36 Cómo Interpretar el numero de serie
Número de Cuadro / NIV / Número de Serie J Y A V M 0 1 E 1 3 A

37 Cómo Interpretar el numero de serie
Número de Cuadro / NIV / Número de Serie J Y A V M 0 1 E 1 3 A + = MODEL INDEX
