Presentación del tema: "ELECTRICIDAD Dr. Carlos Morales A. Cardiólogo Pediatra UPCP – Hospital Coquimbo."— Transcripción de la presentación:

1 ELECTRICIDAD Dr. Carlos Morales A. Cardiólogo Pediatra UPCP – Hospital Coquimbo

2 ELECTRICIDAD Propiedad de la naturaleza Reflejo macroscópico del mundo microscópico NIVEL:

3 ELECTRICIDAD Propiedad de la naturaleza Reflejo macroscópico del mundo microscópico NIVEL: Atómico – Núcleo Protones Neutrones – Corteza Electrones

4 ELECTRICIDAD Átomo de helio Átomo de cobre UN ELECTRÓN MÁS LIBRE

5 ELECTROSTÁTICA Electricidad = elektron = ámbar Configuración molecular susceptible de entregar electrones

6 ELECTROSTÁTICA Campo Eléctrico: Cuerpos cargados Medio aislante (vacío)

7 LEY DE COULOMB Describe un campo eléctrico. CAMPO: Espacio dotado de propiedades medibles (Ej: una fuerza). CAMPO ELECTRICO: Espacio donde se siente (mide) la acción de una fuerza.

8 LEY DE COULOMB Fuerza es proporcional al producto de las cargas dividido entre el cuadrado de la distancia que las separa. La constante de proporcionalidad K depende del medio que rodea a las cargas. APLICACIÓN FUNDAMENTAL: Calcular la intensidad de campo (E) que se aplica a una carga en el campo de otra

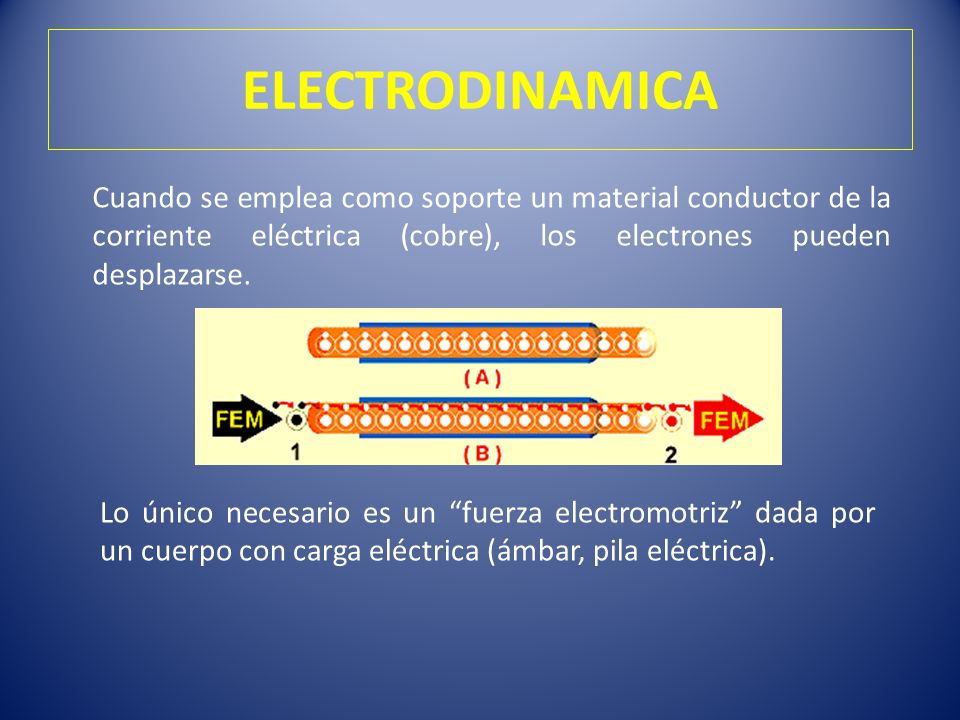

9 ELECTRODINAMICA Cuando se emplea como soporte un material conductor de la corriente eléctrica (cobre), los electrones pueden desplazarse. Lo único necesario es un fuerza electromotriz dada por un cuerpo con carga eléctrica (ámbar, pila eléctrica).

10 ELECTRODINAMICA Corriente eléctrica es la circulación de cargas o electrones a través de un circuito eléctrico cerrado, que se mueven siempre del polo negativo al polo positivo de la fuente de fuerza electromotriz (FEM). 1.Fuente de fuerza electromotriz (FEM). 2.Conductor. 3.Carga o resistencia conectada al circuito.

11 ELECTRODINAMICA La intensidad del flujo de los electrones de una corriente eléctrica que circula por un circuito cerrado depende fundamentalmente de la tensión o voltaje (V) que se aplique y de la resistencia (R) en ohm que ofrezca al paso de esa corriente la carga o consumidor conectado al circuito INTENSIDAD DE CORRIENTE ELECTRICA El tubo del depósito "A", al tener un diámetro reducido, ofrece más resistencia a la salida del líquido que el tubo del tanque "B", que tiene mayor diámetro. Por tanto, el caudal o cantidad. de agua que sale por el tubo "B" será mayor que la que sale por el tubo "A".

12 ELECTRODINAMICA Equivale una carga eléctrica de un coulomb por segundo ( 1C/seg ) circulando por un circuito eléctrico. Son = ( 6,3 · ) (seis mil trescientos billones) de electrones por segundo fluyendo por el conductor de dicho circuito. MEDIDA DE INTENSIDAD: AMPERE Por tanto, la intensidad (I) de una corriente eléctrica equivale a la cantidad de carga eléctrica ( Q o E ) en coulomb que fluye por un circuito cerrado en una unidad de tiempo. Este cálculo es posible gracias a la ley de Ohm, que relaciona los conceptos de intensidad, resistencia y potencia.

13 ELECTRODINAMICA LEY DE OHM El flujo de corriente en ampere (I) que circula por un circuito eléctrico cerrado, es directamente proporcional a la tensión o voltaje aplicado (E), e inversamente proporcional a la resistencia en ohm (R) de la carga que tiene conectada.

14 ELECTRODINAMICA RESISTENCIA ELECTRICA Oposición que encuentra la corriente al pasar por un circuito eléctrico cerrado, atenuando o frenando el libre flujo de circulación de los electrones. Dependerá de l tipo de material ( ), de la longitud (l) y del área transeccional (s).

15 ELECTRODINAMICA Se denomina fuerza electromotriz (FEM) a la energía proveniente de cualquier fuente, medio o dispositivo que suministre corriente eléctrica FUERZA ELECTROMOTRIZ (FEM) Para ello se necesita de una diferencia de potencial entre dos puntos o polos (uno negativo y el otro positivo) de dicha fuente, que sea capaz de bombear o impulsar las cargas eléctricas a través de un circuito cerrado. Ejemplos: Pilas voltaicas, dínamos electromagnéticos, células fotoeléctricas, piezos eléctricos, etc.

16 ELECTRODINAMICA CIRCUITO ELECTRICO

17 ELECTRODINAMICA CONDENSADORES Dispositivo que almacena carga eléctrica. En su forma más sencilla, está formado por : 1.Dos placas metálicas (armaduras) : Superficie equipotencial 2.Separadas por una lámina no conductora o dieléctrico. Su capacidad la describe la fórmula:

18 MEMBRANAS BIOLÓGICAS (como circuitos RC)

19 ELECTROQUIMICA Reacción química en la cual: A.un reactante se oxida (cede elctrones), B.el otro se reduce (gana electrones). REACCIONES REDOX

20 ELECTROQUIMICA Reacción química en la cual: A.un reactante se oxida (cede electrones), B.el otro se reduce (gana electrones). REACCIONES REDOX

21 ELECTROQUIMICA PILA ELECTRICA O VOLTAICA Sistema que aprovecha 2 reacciones REDOX para producir electricidad separando las sustancias que se oxidan/reducen (cationes) pero asegurando el flujo de electrones

22 ELECTROQUIMICA POTENCIAL REDOX Es un medida de la tendencia de la reacción de llevarse a cabo desde un estado de no equilibrio hacia el de equilibrio. ΔG=-nFE celda 2Ag + +Cu s 2Ag s +Cu 2+ Se relaciona con la energía libre de la reacción. Corresponde a la diferencia entre los potenciales estándares de cada electrodo. E celda = E reducción - E oxidación Los que a su vez se han calculado en base al ELECTRODO ESTÁNDAR DE HIDRÓGENO. SemirreacciónPotencial estándar de electrodo, V S (s) + 2H + + 2e - H 2 S (g) Cu 2+ (ac) + e - Cu + (ac) Sn 4+ (ac) + 2e - Sn 2+ (ac) HSO 4 - (ac) + 3H + (ac) + 2e - H 2 SO 3(ac) + H 2 O (L)

23 POTENCIAL DE MEMBRANAS (como Pila electroquímica)
