1 2003 HYPACK® MAX Training Seminar1 Sample_Lines_Demo_10 Líneas Planificada – Métodos de Deplazamientos

2 2003 HYPACK® MAX Training Seminar2 Sample_Lines_Demo_10 Creando Líneas Planificada con diferente tipo de Desplazamientos El Editor de Linea es usado para crear lineas de levantamiento en 2 dimensiones. (La informacion de plantilla de canal no esta incluida.) Existen multiple tipos de desplazamientos y pueden ser combinados para crear una linea de levantamiento irregular. En el proyecto Sample_Lines_Demo, abra startline.lnw y las configuraciones en cada dialogo para reproducir estas lineas de levantamiento. Las lineas creadas son nombradas de acuerdo con el tipo de desplazamiento. (ex parallel.lnw).

3 2003 HYPACK® MAX Training Seminar3 Sample_Lines_Demo_10 Tipos de Desplazamientos – Línea Central 1. Entrada info de línea central 2. Entrada de parámetros de línea central 3. The Result! Línea central crea líneas perpendiculares a la línea central del canal. DISEÑO DE CANAL es preferible ya que puede incluir la información de plantilla de canal.

4 2003 HYPACK® MAX Training Seminar4 Sample_Lines_Demo_10 Tipos de Desplazamientos - Paralelo 1. Entrada de línea inicial 2. Entrar desplaz de línea paralela. 3. Comprobar resultados. Métodos de desplazamiento. Paralelos crean líneas adicionales paralelas a la línea activa en el editor.

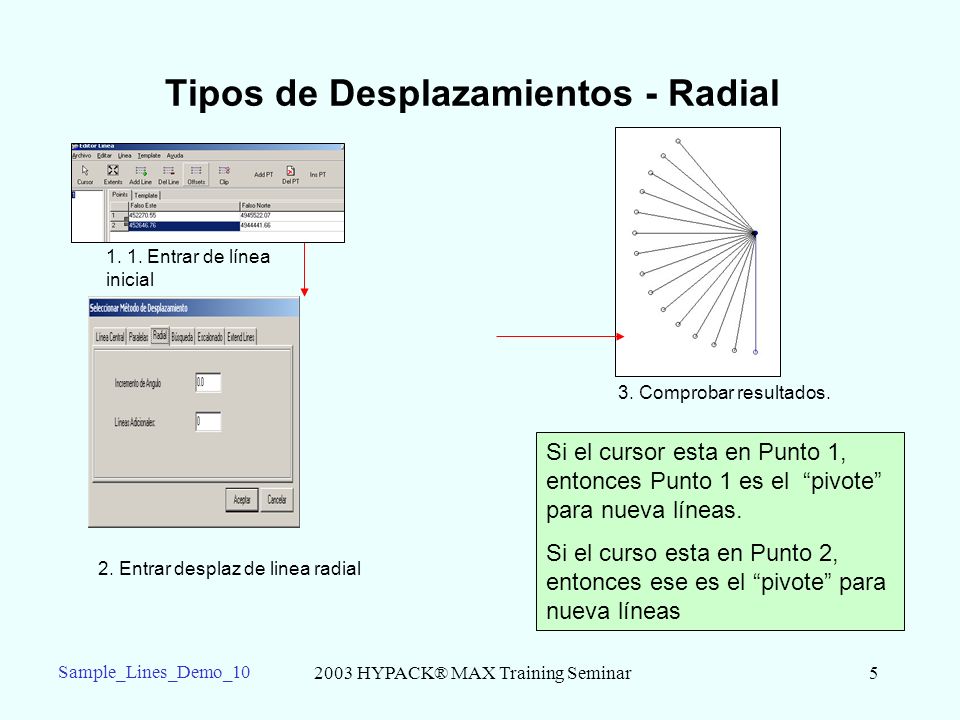

5 2003 HYPACK® MAX Training Seminar5 Sample_Lines_Demo_10 Tipos de Desplazamientos - Radial Entrar de línea inicial 2. Entrar desplaz de linea radial 3. Comprobar resultados. Si el cursor esta en Punto 1, entonces Punto 1 es el pivote para nueva líneas. Si el curso esta en Punto 2, entonces ese es el pivote para nueva líneas

6 2003 HYPACK® MAX Training Seminar6 Sample_Lines_Demo_10 Tipos de Desplazamientos - Busqueda Entrada de línea inicial. 2. Entrar desplaz de busqueda. 3. Comprobar resultados. El método de busqueda gira cada línea alrededor del punto central de la línea inicial. Solo puede tener dos pts de derrota para utilizar este método.

7 2003 HYPACK® MAX Training Seminar7 Sample_Lines_Demo_10 Tipos de Desplazamientos – Escalonada Entrada de línea inicial 2. Entrar desplaz de escalones 3. Comprobar resultados. Escalonada añade valores de desplaz X y Y a cada punto Nadie lo utiliza!

8 2003 HYPACK® MAX Training Seminar8 Sample_Lines_Demo_10 9- Crear la linea de Levantamiento Inicial 1.Abrir el Editor de Lineas. 2.Crear la linea planificada inicial. Plan en Antelacion: –Desplazamientos de Linea Central y Paralelos son creados a la izquierda y derecha de la linea inicial como si estuvieses en el primer punto mirando al segundo. –Lineas Radiales giran a la derecha del punto seleccionado en el Editor de Lineas. –Las lineas Planificadas seran numeradas desde la linea izquierda de cada operacion de desplazamiento. Nota: SI esta siguiendo en su computador, haga la linea inicial de derecha a izquierda para crear el mismo diseño y obtener la misma numeracion.

9 2003 HYPACK® MAX Training Seminar9 Sample_Lines_Demo_10 9-Crear los primeros Desplazamientos. 3.Crear el primer grupo de desplazamientos. a.Seleccionar Desplazamientos [Offsets] en el Editor de Lineas. b.Seleccionar la tabula del deseado desplazamiento. EN este ejemplo, escoja Paralelas. c.Entrar el numero de desplazamientos a ser creado y la distancia o angulo entre ellas. Clic [Aceptar]. Ayuda: Si los resultados no son los deseados, Seleccionar EDITAR- DESHACER DESPLAZAMIENTOS e intenta nuevamente.

10 2003 HYPACK® MAX Training Seminar10 Sample_Lines_Demo_10 9-Seleccionar Linea y pts de Camino para los siguientes desplazamientos 4.Seleccionar la ultima linea del Editor de Lineas. 5.Seleccionar el punto en que el siguiente grupo de desplazamiento estara basado. (Recuerde planear en adentado.)

11 2003 HYPACK® MAX Training Seminar11 Sample_Lines_Demo_10 6.Repetir los pasos 3-5 para crear cada grupo adicional de desplazamientos. 7.Guardar su archivo. Para futura referencia, lo nombraremos, MultipleOffsets.LNW. 9- Crear los Siguientes Desplazamientos Nota: Asegurese que sus lineas son numeradas en orden. Le evitara confusion.
