2003 HYPACK MAX Training Seminar1 Sample_Raw_Data 51 – Correcciones de Velocidad de sonido para los Datos de Haz Simple 1.Ponga su ecosonda para una velocidad.

Presentaciones similares


Presentación del tema: "2003 HYPACK MAX Training Seminar1 Sample_Raw_Data 51 – Correcciones de Velocidad de sonido para los Datos de Haz Simple 1.Ponga su ecosonda para una velocidad."— Transcripción de la presentación:

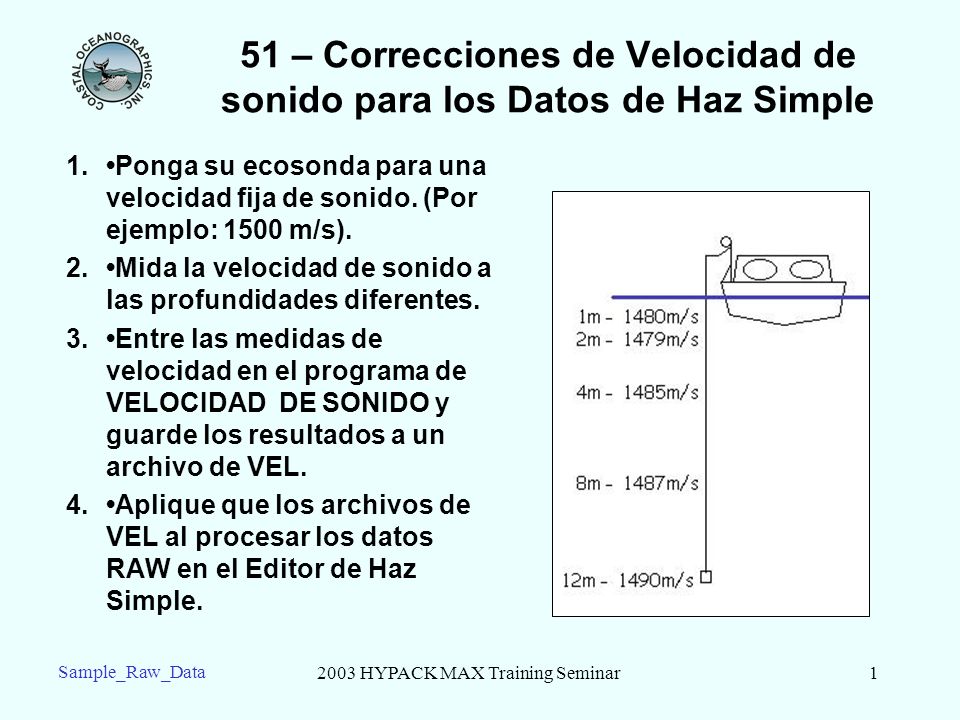

1 2003 HYPACK MAX Training Seminar1 Sample_Raw_Data 51 – Correcciones de Velocidad de sonido para los Datos de Haz Simple 1.Ponga su ecosonda para una velocidad fija de sonido. (Por ejemplo: 1500 m/s). 2.Mida la velocidad de sonido a las profundidades diferentes. 3.Entre las medidas de velocidad en el programa de VELOCIDAD DE SONIDO y guarde los resultados a un archivo de VEL. 4.Aplique que los archivos de VEL al procesar los datos RAW en el Editor de Haz Simple.

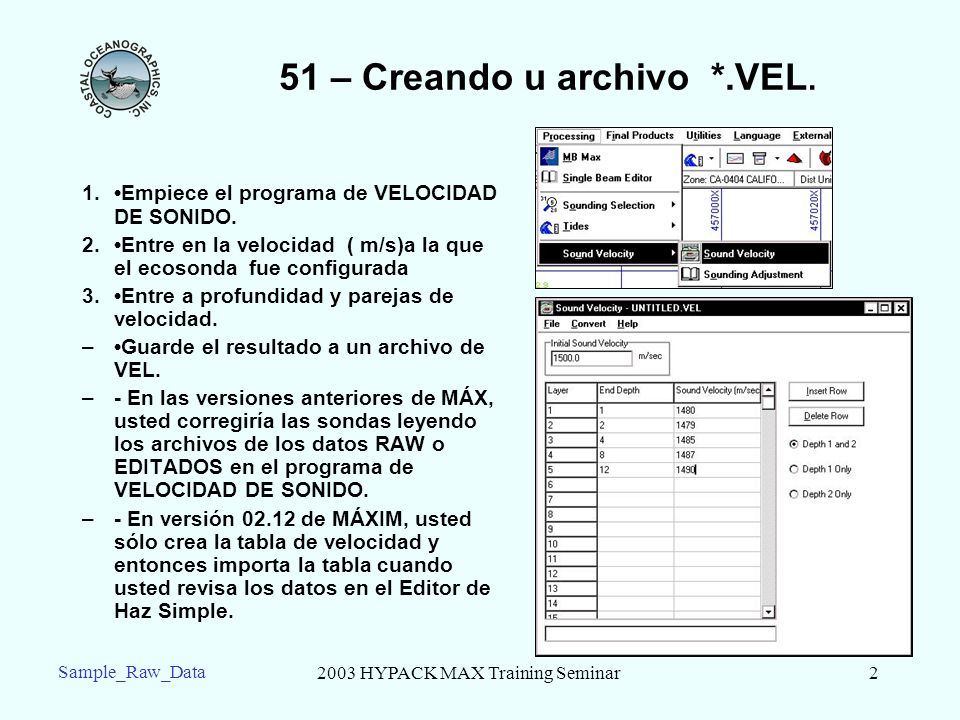

2 2003 HYPACK MAX Training Seminar2 Sample_Raw_Data 51 – Creando u archivo *.VEL. 1.Empiece el programa de VELOCIDAD DE SONIDO. 2.Entre en la velocidad ( m/s)a la que el ecosonda fue configurada 3.Entre a profundidad y parejas de velocidad. –Guarde el resultado a un archivo de VEL. –- En las versiones anteriores de MÁX, usted corregiría las sondas leyendo los archivos de los datos RAW o EDITADOS en el programa de VELOCIDAD DE SONIDO. –- En versión de MÁXIM, usted sólo crea la tabla de velocidad y entonces importa la tabla cuando usted revisa los datos en el Editor de Haz Simple.

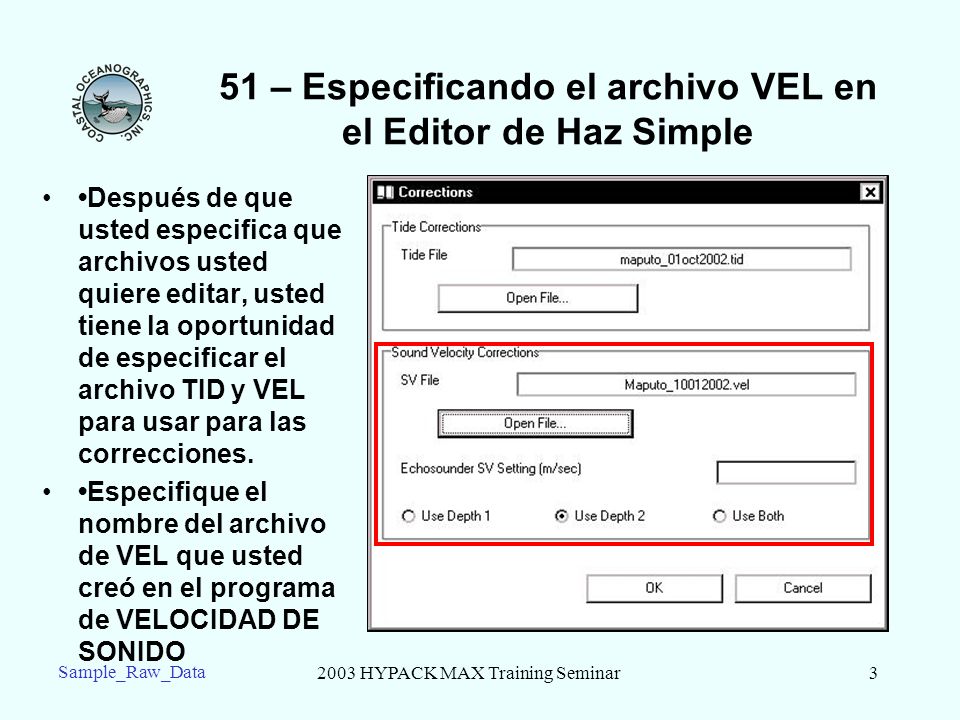

3 2003 HYPACK MAX Training Seminar3 Sample_Raw_Data 51 – Especificando el archivo VEL en el Editor de Haz Simple Después de que usted especifica que archivos usted quiere editar, usted tiene la oportunidad de especificar el archivo TID y VEL para usar para las correcciones. Especifique el nombre del archivo de VEL que usted creó en el programa de VELOCIDAD DE SONIDO

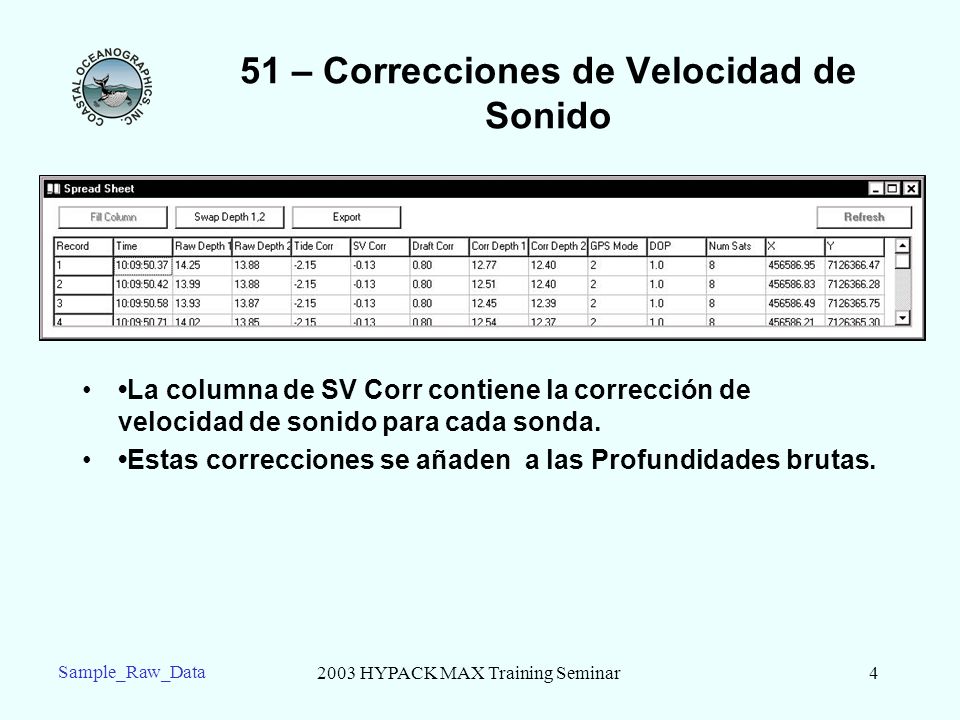

4 2003 HYPACK MAX Training Seminar4 Sample_Raw_Data 51 – Correcciones de Velocidad de Sonido La columna de SV Corr contiene la corrección de velocidad de sonido para cada sonda. Estas correcciones se añaden a las Profundidades brutas.

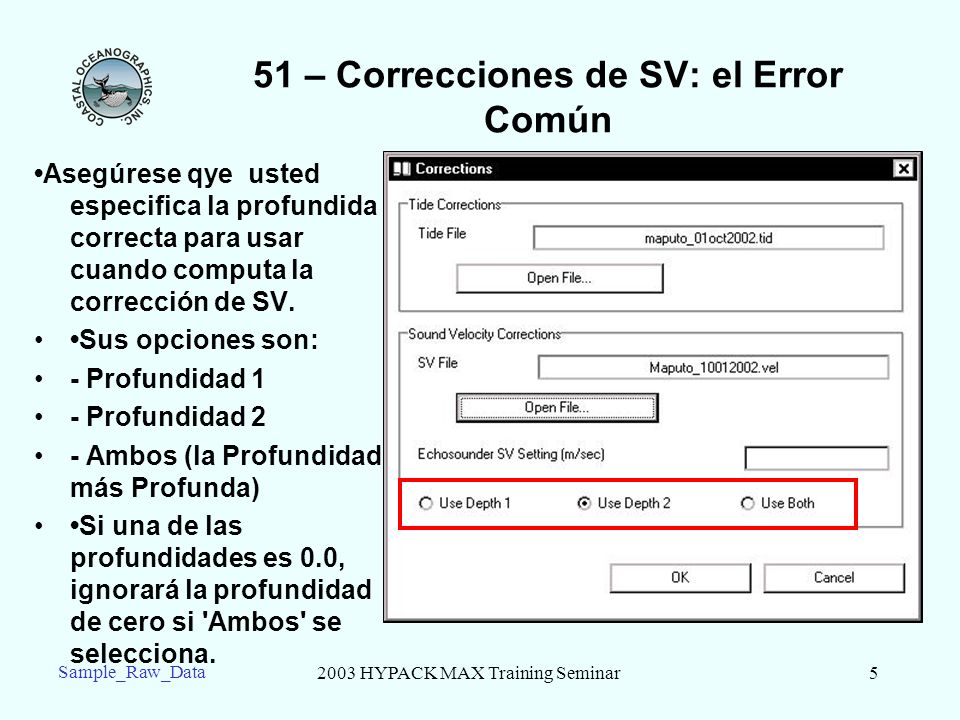

5 2003 HYPACK MAX Training Seminar5 Sample_Raw_Data 51 – Correcciones de SV: el Error Común Asegúrese qye usted especifica la profundida correcta para usar cuando computa la corrección de SV. Sus opciones son: - Profundidad 1 - Profundidad 2 - Ambos (la Profundidad más Profunda) Si una de las profundidades es 0.0, ignorará la profundidad de cero si 'Ambos' se selecciona.

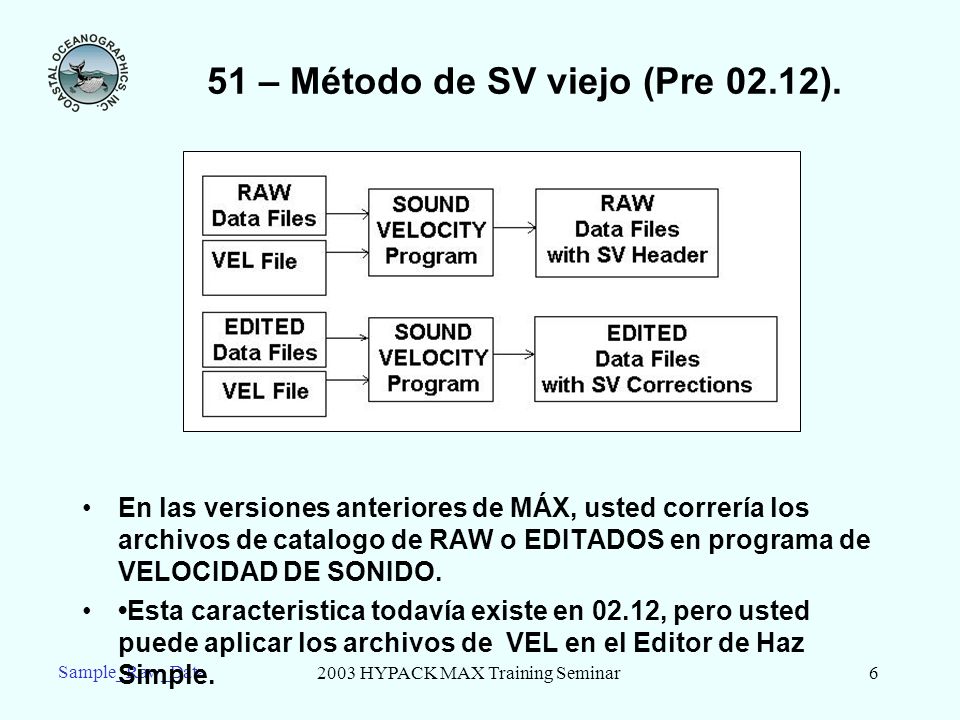

6 2003 HYPACK MAX Training Seminar6 Sample_Raw_Data 51 – Método de SV viejo (Pre 02.12). En las versiones anteriores de MÁX, usted correría los archivos de catalogo de RAW o EDITADOS en programa de VELOCIDAD DE SONIDO. Esta caracteristica todavía existe en 02.12, pero usted puede aplicar los archivos de VEL en el Editor de Haz Simple.
