1 111 © 2002, Cisco Systems, Inc. All rights reserved. Presentation_ID

2 2 © 2004, Cisco Systems, Inc. All rights reserved. Session Number Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Título Título EIGRP Gracias A: Luis Eduardo Ochaeta Módulo 3 Capítulo 3 Curriculum: CCNA

3 © 2004, Cisco Systems, Inc. All rights reserved. 3 Recomendación Introducción Principios EIGRP Configuración EIGRP Diagnóstico de fallas de protocolos de enrutamiento Recomendaciones

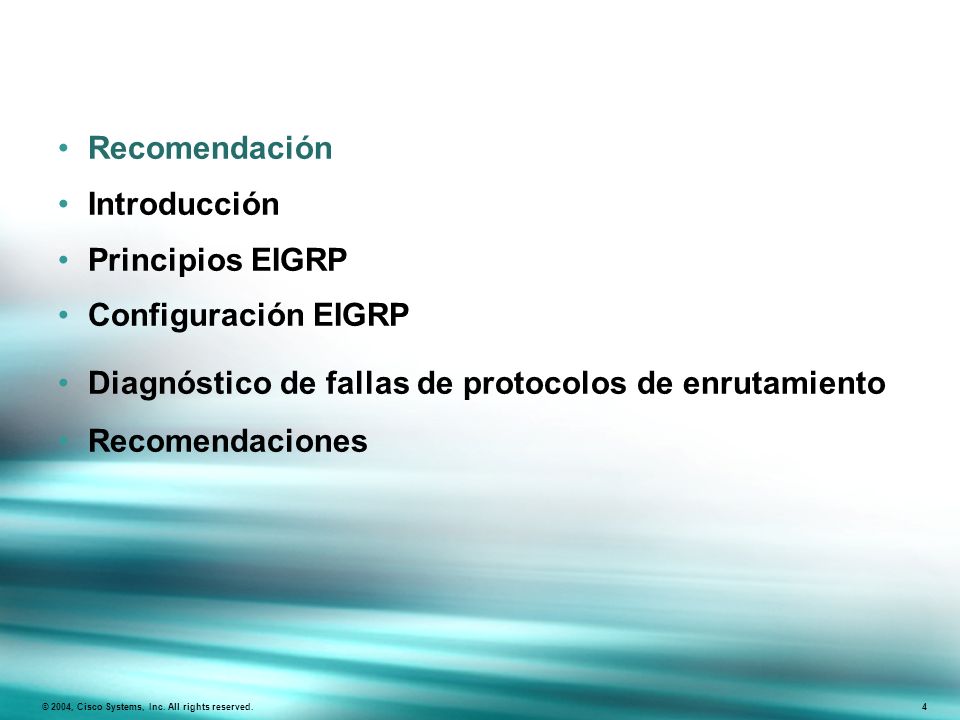

4 444 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. © 2004, Cisco Systems, Inc. All rights reserved. 4 Recomendación Introducción Principios EIGRP Configuración EIGRP Diagnóstico de fallas de protocolos de enrutamiento Recomendaciones

5 555 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Recomendación Siguiendo las siguientes recomendaciones Ud puede hacer un mejor uso de su tiempo de estudio Mantenga sus notas y respuestas para todo su trabajo con este material en un lugar, para una referencia rápida Cuando ud tome un examen de prueba, escriba sus respuestas, estudios han demostrado que esto aumenta significativamente la retención, incluso si no se ha visto la información original nuevamente Es necesario practicar los comandos y configuraciones en un laboratorio con el equipo adecuado Utilice esta presentación como un material de apoyo, y no como un material exclusivo para el estudio de este capítulo Si se presenta algún problema, comuniquese con su instructor

6 666 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. © 2004, Cisco Systems, Inc. All rights reserved. 6 Recomendación Introducción Principios EIGRP Configuración EIGRP Diagnóstico de fallas de protocolos de enrutamiento Recomendaciones

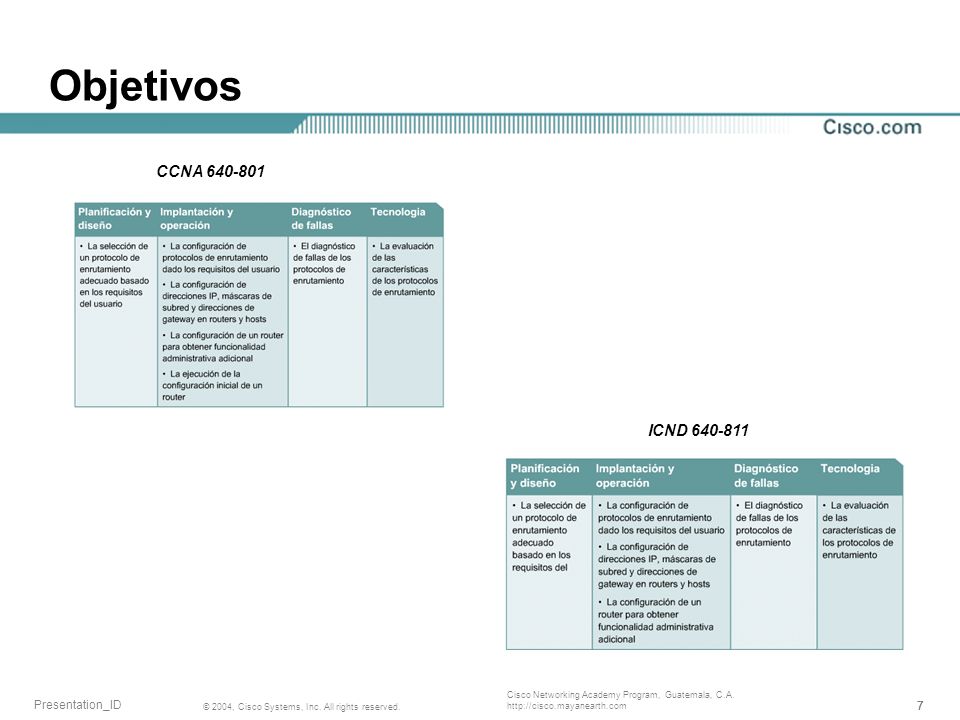

7 777 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Objetivos CCNA ICND

8 888 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Introducción EIGRP es un protocolo de enrutamiento propietario de Cisco basado en IGRP EIGRP admite CIDR y VLSM, lo que permite que los diseñadores de red maximicen el espacio de direccionamiento Además, EIGRP puede reemplazar al Protocolo de Mantenimiento de Tablas de Enrutamiento (RTMP) AppleTalk y Novell RIP. EIGRP funciona en las redes IPX y AppleTalk con potente eficiencia Con frecuenca, se describe EIGRP como un protocolo de enrutamiento híbrido que ofrece lo mejor de los algoritmos de vector-distancia y del estado de enlace

9 999 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. © 2004, Cisco Systems, Inc. All rights reserved. 9 Recomendación Introducción Principios EIGRP Configuración EIGRP Diagnóstico de fallas de protocolos de enrutamiento Recomendaciones

10 10 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Metrica y comparación IGRP e EIGRP EIGRP e IGRP usan cálculos de métrica diferentes EIGRP multiplica la métrica de IGRP por un factor de 256 IGRP tiene un número de saltos máximo de 255 El límite máximo para el número de saltos en EIGRP es 224 La redistribución, o la capacidad para compartir rutas, es automática entre IGRP e EIGRP, siempre y cuando ambos procesos usen el mismo número AS

11 11 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Conceptos y terminología de EIGRP EIGRP mantiene las siguientes tres tablas: Tabla de vecinos Cada router EIGRP mantiene una tabla de vecinos que enumera a los routers adyacentes Tabla de topología La tabla de topología se compone de todas las tablas de enrutamiento EIGRP en el sistema autónomo Tabla de enrutamiento Distancia factible (FD) Origen de la ruta Distancia informada (RD) Información de interfaz Estado de ruta

12 12 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Características de diseño de EIGRP EIGRP es un protocolo de enrutamiento por vector-distancia avanzado También actúa como protocolo del estado de enlace en la manera en que actualiza a los vecinos y mantiene la información de enrutamiento Los routers EIGRP convergen rápidamente porque se basan en DUAL EIGRP envía actualizaciones parciales y limitadas, y hace un uso eficiente del ancho de banda los routers EIGRP envían estas actualizaciones parciales sólo a los routers que necesitan la información, no a todos los routers del área

13 13 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Tecnologías EIGRP Estas tecnologías pertenecen a una de las siguientes cuatro categorías: Detección y recuperación de vecinos Protocolo de transporte confiable Algoritmo de máquina de estado finito DUAL Módulos dependientes de protocolo El Protocolo de Transporte Confiable (RTP) es un protocolo de capa de transporte que garantiza la entrega ordenada de paquetes EIGRP a todos los vecinos Para mantenerse independiente de IP, EIGRP usa RTP como su protocolo de capa de transporte propietario para garantizar la entrega de información de enrutamiento El núcleo de EIGRP es DUAL, que es el motor de cálculo de rutas de EIGRP El nombre completo de esta tecnología es máquina de estado finito DUAL (FSM). Difuse Update Algoritm (Finite State Machine)

14 14 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Estructura de datos EIGRP EIGRP depende de los paquetes hello para detectar, verificar y volver a detectar los routers vecinos En las redes IP, los routers EIGRP envían hellos a la dirección IP multicast Los routers EIGRP almacenan la información sobre los vecinos en la tabla de vecinos La tabla de vecinos incluye el campo de Número de Secuencia (Seq No) para registrar el número del último paquete EIGRP recibido que fue enviado por cada vecino Si EIGRP no recibe un paquete de un vecino dentro del tiempo de espera, EIGRP supone que el vecino no está disponible Tipo de paquetes EIGRP Notas: -El estado Pasivo significa un estado alcanzable y operacional -Paquetes Hello se envian de forma no confiable

15 15 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Algoritmo DUAL Cada tabla de topología identifica la siguiente información: El protocolo de enrutamiento o EIGRP El costo más bajo de la ruta, denominado distancia factible (FD) El costo de la ruta, según lo publica el router vecino, denominado distancia informada (RD) La columna de Topología identifica la ruta principal denominada ruta del sucesor (sucesor) cuando se identifica, la ruta de respaldo denominada sucesor factible (FS) Secuencia: o El router C tiene una ruta del sucesor a través del router B. o El router C tiene una ruta del sucesor factible a través del router D. o El router D tiene una ruta del sucesor a través del router B. o El router D no tiene una ruta del sucesor factible. o El router E tiene una ruta del sucesor a través del router D. o El router E no tiene un sucesor factible Secuencia: oEn el router D oLa ruta que pasa por el router B se elimina de la tabla de topología. oÉsta es la ruta del sucesor. El router D no cuenta con un sucesor factible identificado. oEl router D debe realizar un nuevo cálculo de ruta. oEn el Router C oLa ruta a la Red A a través del router D está deshabilitada. oLa ruta que pasa por el router D se elimina de la tabla. oÉsta es la ruta del sucesor factible para el router C Secuencia: oEn el router D oEl router D no tiene un sucesor factible. Por lo tanto, no puede cambiarse a una ruta alternativa identificada de respaldo. oEl router D debe recalcular la topología de la red. La ruta al destino Red A se establece en Activa. oEl router D envía un paquete de consulta a todos los routers vecinos conectados para solicitar información de topología. oEl router C tiene una entrada anterior para el router D. oEl router D no tiene una entrada anterior para el router E. Secuencia: oEn el Router E oLa ruta a la Red A a través del router D está deshabilitada. oLa ruta que pasa por el router D se elimina de la tabla. oÉsta es la ruta del sucesor para el router E. oEl router E no tiene una ruta factible identificada. oObserve que el costo RD de enrutar a través del router C es 3. Este costo es igual al de la ruta del sucesor a través del router D. Secuencia: oEn el Router C oEl router E envía un paquete de consulta al router C. oEl router C elimina el router E de la tabla. oEl router C responde al router D con una nueva ruta a la Red A. oEn el router D oLa ruta al destino Red A sigue en estado Activa. El cálculo aún no se ha terminado. oEl router C ha respondido al router D para confirmar que hay una ruta disponible al destino Red A con un costo de 5. oEl router D sigue esperando respuesta del router E. Secuencia: oEn el Router E oEl router E no tiene un sucesor factible para alcanzar el destino Red A. oPor lo tanto el router E rotula la ruta a la red destino como Activa. oEl router E tiene que recalcular la topología de red. oEl router E elimina de la tabla la ruta que pasa por el router D. oEl router D envía una consulta al router C, para solicitar información de topología. oEl router E ya tiene una entrada a través del router C. Tiene un costo de 3, igual que la ruta del sucesor. Secuencia: oEn el Router E oEl router C responde con una RD de 3. oEl router E ahora puede establecer la ruta a través del router C como el nuevo sucesor, con una FD de 4 y una RD de 3. oEl router E cambia el estado Activo de la ruta al destino Red A a un estado Pasivo. Observe que el estado por defecto de una ruta es Pasivo siempre que se sigan recibiendo los paquetes hello. En este ejemplo, sólo se marcan las rutas de estado Activo. Secuencia: oEn el Router E oEl router E envía una respuesta al router D, para informarle la información de topología del router E. oEn el router D oEl router D recibe la respuesta empaquetada desde el router E oEl router D entra estos datos para la ruta al destino Red A a través del router E. oEsta ruta llega a ser una ruta del sucesor adicional dado que el costo es igual al enrutamiento a través del router C y la RD es menor que el costo FD de 5.-

16 16 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. © 2004, Cisco Systems, Inc. All rights reserved. 16 Recomendación Introducción Principios EIGRP Configuración EIGRP Diagnóstico de fallas de protocolos de enrutamiento Recomendaciones

17 17 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Configuración Configuración de EIGRP para el protocolo IP Pasos: Habilitar EIGRP y definir el sistema autónomo Indique cuáles son las redes que pertenecen al sistema autónomo EIGRP Al configurar los enlaces seriales mediante EIGRP, es importante configurar el valor del ancho de banda en la interfaz Cisco también recomienda agregar el siguiente comando a todas las configuraciones EIGRP router(config)#router eigrp autonomous-system-number router(config-router)#network network-number router(config-if)#bandwidth kilobits router(config-router)#eigrp log-neighbor-changes

18 18 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Configuración del resumen de EIGRP EIGRP resume automáticamente las rutas en el límite con clase Este es el límite donde termina la dirección de red, de acuerdo con la definición del direccionamiento basado en clase Para desconectar el resumen automático, use el siguiente comando Con EIGRP, una dirección de resumen se puede configurar manualmente al configurar una red prefijo Las rutas de resumen EIGRP tienen una distancia administrativa por defecto de 5. De manera opcional, se pueden configurar con un valor entre 1 y 255 router(config-router)#no auto-summary router(config-if)#ip summary-address eigrp autonomous-system-number ip-address mask administrative-distance RTC(config)#router eigrp 2446 RTC(config-router)#no auto-summary RTC(config-router)#exit RTC(config)#interface serial 0/0 RTC(config-if)#ip summary-address eigrp

19 19 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Verificación básica de EIGRP

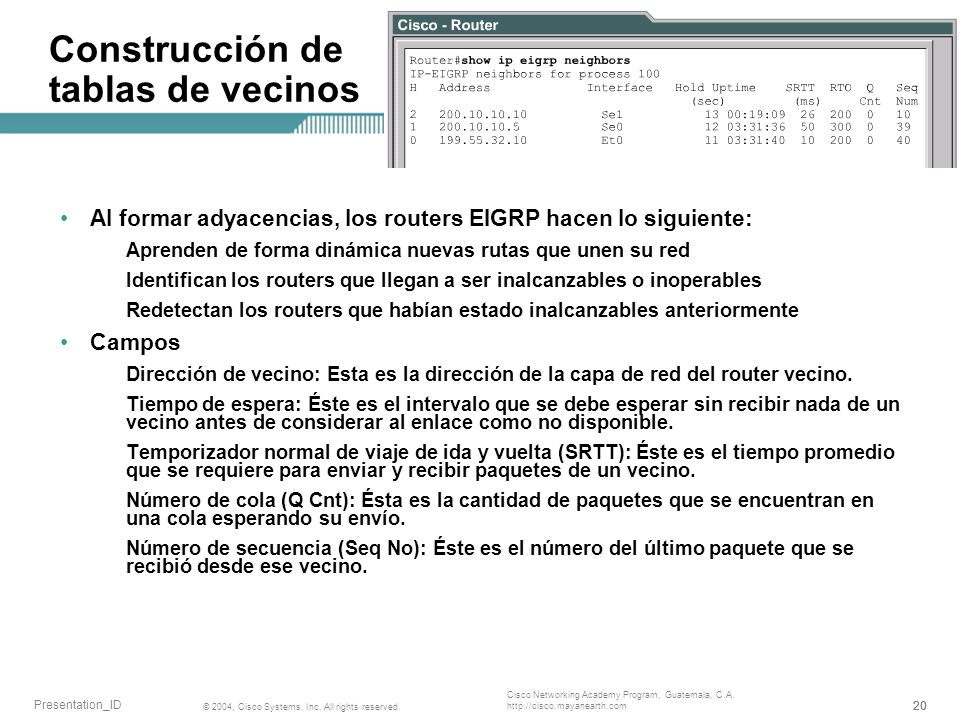

20 20 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Construcción de tablas de vecinos Al formar adyacencias, los routers EIGRP hacen lo siguiente: Aprenden de forma dinámica nuevas rutas que unen su red Identifican los routers que llegan a ser inalcanzables o inoperables Redetectan los routers que habían estado inalcanzables anteriormente Campos Dirección de vecino: Esta es la dirección de la capa de red del router vecino. Tiempo de espera: Éste es el intervalo que se debe esperar sin recibir nada de un vecino antes de considerar al enlace como no disponible. Temporizador normal de viaje de ida y vuelta (SRTT): Éste es el tiempo promedio que se requiere para enviar y recibir paquetes de un vecino. Número de cola (Q Cnt): Ésta es la cantidad de paquetes que se encuentran en una cola esperando su envío. Número de secuencia (Seq No): Éste es el número del último paquete que se recibió desde ese vecino.

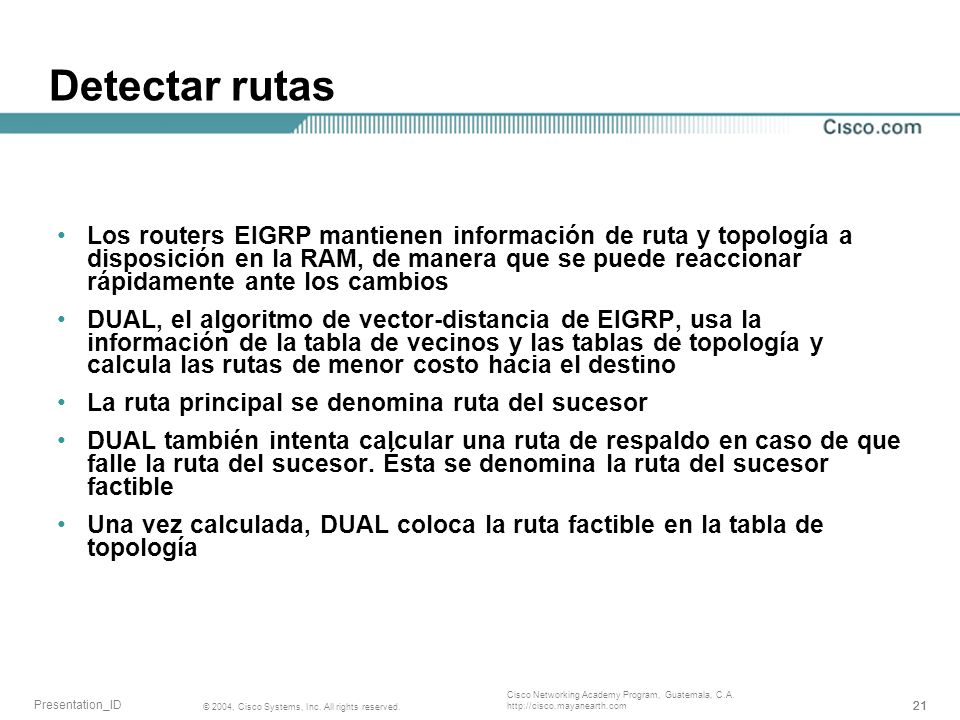

21 21 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Detectar rutas Los routers EIGRP mantienen información de ruta y topología a disposición en la RAM, de manera que se puede reaccionar rápidamente ante los cambios DUAL, el algoritmo de vector-distancia de EIGRP, usa la información de la tabla de vecinos y las tablas de topología y calcula las rutas de menor costo hacia el destino La ruta principal se denomina ruta del sucesor DUAL también intenta calcular una ruta de respaldo en caso de que falle la ruta del sucesor. Ésta se denomina la ruta del sucesor factible Una vez calculada, DUAL coloca la ruta factible en la tabla de topología

22 22 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Seleccionar rutas cuando cae el enlace Si, no se encuentra un sucesor factible, la ruta se marca como Activa, o como no utilizable en ese momento Los paquetes de consulta se envían a los routers vecinos solicitando información de topología DUAL usa esa información para recalcular las rutas del sucesor y las rutas de los sucesores factibles al destino Una vez que DUAL haya completado estos cálculos, la ruta del sucesor se coloca en la tabla de enrutamiento Entonces, tanto la ruta del sucesor como la ruta del sucesor factible se colocan en la tabla de topología Entonces, el estado de la ruta hacia el destino final cambia de Activo a Pasivo

23 23 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Mantenimiento de las tablas de enrutamiento DUAL rastrea todas las rutas publicadas por los vecinos, comparándolas en base a la métrica compuesta de cada ruta Entonces, el algoritmo DUAL inserta las rutas de menor costo en la tabla de enrutamiento Estas rutas principales se denominan rutas del sucesor Una copia de las rutas del sucesor también se coloca en la tabla de topología Si un enlace se desactiva, DUAL busca una ruta alternativa, o sucesor factible, en la tabla de topología Si no se encuentra un sucesor factible, la ruta se marca como Activa Una vez que DUAL haya completado estos cálculos, la ruta del sucesor se coloca en la tabla de enrutamiento Luego, el estado de la ruta hacia el destino final cambia de activo a pasivo Los routers EIGRP establecen y mantienen adyacencias con los routers vecinos mediante pequeños paquetes hello. Los hellos se envían por defecto cada cinco segundos

24 24 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. © 2004, Cisco Systems, Inc. All rights reserved. 24 Recomendación Introducción Principios EIGRP Configuración EIGRP Diagnóstico de fallas de protocolos de enrutamiento Recomendaciones

25 25 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Proceso de diagnóstico de fallas del protocolo de enrutamiento Toda la detección de fallas de los protocolos de enrutamiento debe comenzar con una secuencia lógica, o flujo de proceso Al analizar una falla de red, es necesario hacer una declaración clara del problema. Reunir la información necesaria para ayudar a aislar las posibles causas. Considerar los posibles problemas, de acuerdo a la información reunida. Crear un plan de acción a base de los problemas potenciales restantes. Implementar el plan de acción, realizando cada paso cuidadosamente y a la vez probando para ver si el síntoma desaparece. Analizar los resultados para determinar si el problema se ha resuelto. Si es así, el proceso está completo. Si el problema no se ha resuelto, es necesario crear un plan de acción basado en el siguiente problema más probable de la lista. Volver al Paso 4, cambiando una variable a la vez, y repetir el proceso hasta que se resuelva el problema

26 26 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Diagnóstico de fallas de la configuración de RIP Si las rutas RIP no se publican, verifique lo siguiente: La existencia de problemas de conectividad de Capa 1 o Capa 2. La configuración de la división en subredes VLSM. La división en subredes VLSM no se puede usar con RIP v1. Una falta de concordancia en las configuraciones de enrutamiento RIP v1 y RIP v2 Sentencias de red faltantes, o una asignación incorrecta de las mismas. La interfaz saliente está desactivada. La interfaz de red publicada está desactivada

27 27 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Diagnóstico de fallas de la configuración de IGRP Si IGRP no parece funcionar correctamente, verifique lo siguiente: La existencia de problemas de conectividad de Capa 1 o Capa 2. Los números de sistema autónomo en los routers IGRP no coinciden. Sentencias de red faltantes, o una asignación incorrecta de las mismas. La interfaz saliente está desactivada. La interfaz de red publicada está desactivada.

28 28 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Diagnóstico de fallas de la configuración de EIGRP Algunas de las posibles razones por las cuales EIGRP puede no estar funcionando correctamente son: La existencia de problemas de conectividad de Capa 1 o Capa 2. Los números de sistema autónomo en los routers EIGRP no coinciden. Es posible que el enlace esté congestionado o inhabilitado. La interfaz saliente está desactivada. La interfaz de red publicada está desactivada. El autoresumen está habilitado en routers con subredes que no son contiguas. Use no auto-summary para desactivar el resumen de red automático.

29 29 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Diagnóstico de fallas de la configuración de OSPF Si un router configurado para el enrutamiento OSPF no encuentra un vecino OSPF en una red conectada, realice las siguientes tareas: Verificar que ambos routers se hayan configurado con la misma máscara IP, intervalo hello de OSPF, e intervalo muerto de OSPF. Verificar que ambos vecinos formen parte de la misma área. Use el comando EXEC privilegiado debug ip ospf events para mostrar la siguiente información sobre los eventos relacionados con OSPF Adyacencias Información de inundación Selección del router designado Cálculos de primero la ruta libre más corta (SPF)

30 30 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. © 2004, Cisco Systems, Inc. All rights reserved. 30 Recomendación Introducción Principios EIGRP Configuración EIGRP Diagnóstico de fallas de protocolos de enrutamiento Recomendaciones

31 31 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Recomendaciones Para la tarea de solucionar problemas, utilice el Cisco Discovery Protocol, ya que asi puede ver si esta funcionando todo bien en capa 2, y apartir de esto, poder sacar conclusiones

32 32 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. © 2004, Cisco Systems, Inc. All rights reserved. 32 Recomendación Introducción Principios EIGRP Configuración EIGRP Diagnóstico de fallas de protocolos de enrutamiento Recomendaciones

33 33 © 2002, Cisco Systems, Inc. All rights reserved. Presentation_ID
