Enrutamiento con un protocolo de Link-State

Presentación del tema: "Enrutamiento con un protocolo de Link-State"— Transcripción de la presentación:

1 Enrutamiento con un protocolo de Link-State
Introducción al enrutamiento y la conmutación en la empresa. Capítulo 6

2 Objetivos Describir y planificar una red utilizando OSPF.
Diseñar y configurar una red utilizando OSPF de área única. Trabajar con entornos de varios protocolos.

3 Descripción y planificación de una red utilizando OSPF
OSPF es un protocolo de link-state de enrutamiento Estándar abierto desarrollado por IETF (Internet Engineering Task Force) Protocolo de gateway interior sin clase Divide la red en áreas para la escalabilidad. No autosumariza Cada router conoce la topología completa desde su punto de vista Usa menos BW, y se actualiza por completo cada 30 minutos (LSA’s) AD=110

4 Descripción y planificación de una red utilizando OSPF
El ancho de banda determina el costo de un enlace Mayor ancho de banda = menor costo = ruta deseable Costo total = Suma de costos individuales Comando para la configuración del costo manual en una interfaz: Router(config-if)#ip ospf cost Problema: enlaces FastEthernet y mayores tienen un costo de 1

5 Descripción y planificación de una red utilizando OSPF
Algoritmo SPF (Algoritmo Diijkstra) Cada router tiene un árbol topológico Mediante Link State Advertisements (LSAs) se envía información sobre el estado de los enlaces La información del árbol SPF se guarda en la base de datos de la topología Convergencia cuando: se recibió información sobre cualquier destino, se procesó con el SPF y se actualiza la tabla de rutas

6 Descripción y planificación de una red utilizando OSPF
OSPF utiliza el concepto de adyacencia con sus vecinos, que es total después de varios estados

7 Descripción y planificación de una red utilizando OSPF
Adyacencias: relaciones de vecino Protocolo de saludo (Hello packet) ID del router: se define de 1 de 3 formas: 1- Valor configurado con el comando: Router(config)#router-id 2- La más alta dirección IP configurada en una interfaz loopback Router(config)#interface loopback loopback_number 3- La dirección más alta en cualquier interfase física La ID del router se puede ver mediante: show ip protocols, show ip ospf, o show ip ospf interface

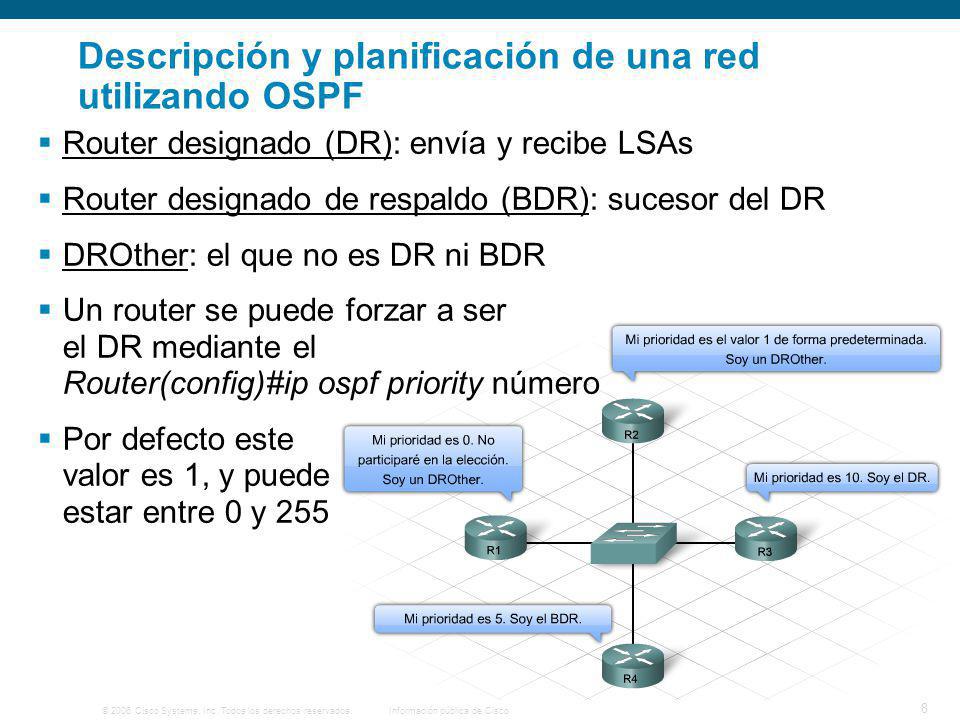

8 Descripción y planificación de una red utilizando OSPF
Router designado (DR): envía y recibe LSAs Router designado de respaldo (BDR): sucesor del DR DROther: el que no es DR ni BDR Un router se puede forzar a ser el DR mediante el Router(config)#ip ospf priority número Por defecto este valor es 1, y puede estar entre 0 y 255

9 Descripción y planificación de una red utilizando OSPF
No todos los tipos de enlaces requieren un DR y BDR. DR y BDR opcionales ATM y Frame Relay Requiere DR y BDR No Requiere DR y BDR

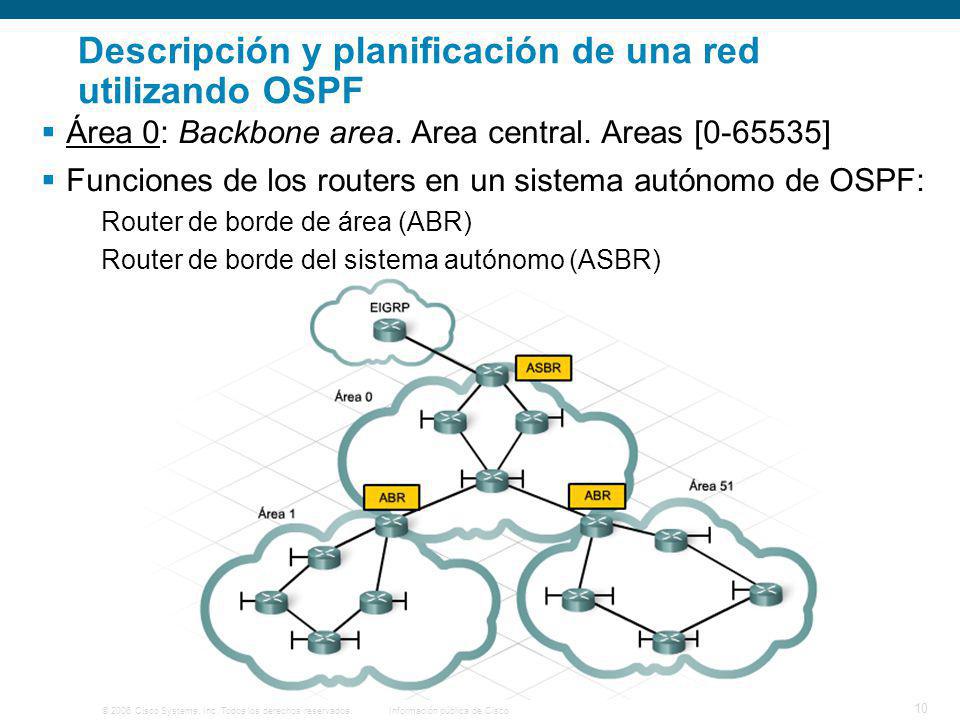

10 Descripción y planificación de una red utilizando OSPF
Área 0: Backbone area. Area central. Areas [ ] Funciones de los routers en un sistema autónomo de OSPF: Router de borde de área (ABR) Router de borde del sistema autónomo (ASBR)

11 Diseño y configuración de una red utilizando OSPF de área única
Son 2 pasos para la configuración OSPF: Habilitar OSPF y el ID del proceso Publicar las redes y la máscara wildcard y el ID del área

12 Práctica de Laboratorio

13 Diseño y configuración de una red utilizando OSPF de área única
La autenticación protege la integridad de la información de enrutamiento Autenticación de contraseña simple (solo con la key) Message Digest 5 (MD5) (con la key y la key ID)

14 Práctica de Laboratorio

15 Diseño y configuración de una red utilizando OSPF de área única
Ajuste de los parámetros de OSPF: Para definir el DR: Prioridad de la interfaz (R1(config)#ip ospf priority #) ID del router (R1(config-if)#router-id ip_address) Direcciones de interfaz y loopback Usar clear ip ospf process para resetear las adyacencias Ancho de banda (costo) R1(config-if)#bandwidth number R1(config-if)#ip ospf cost number Para cambiar el auto-cost reference-bandwidth

16 Práctica de Laboratorio

17 Práctica de Laboratorio

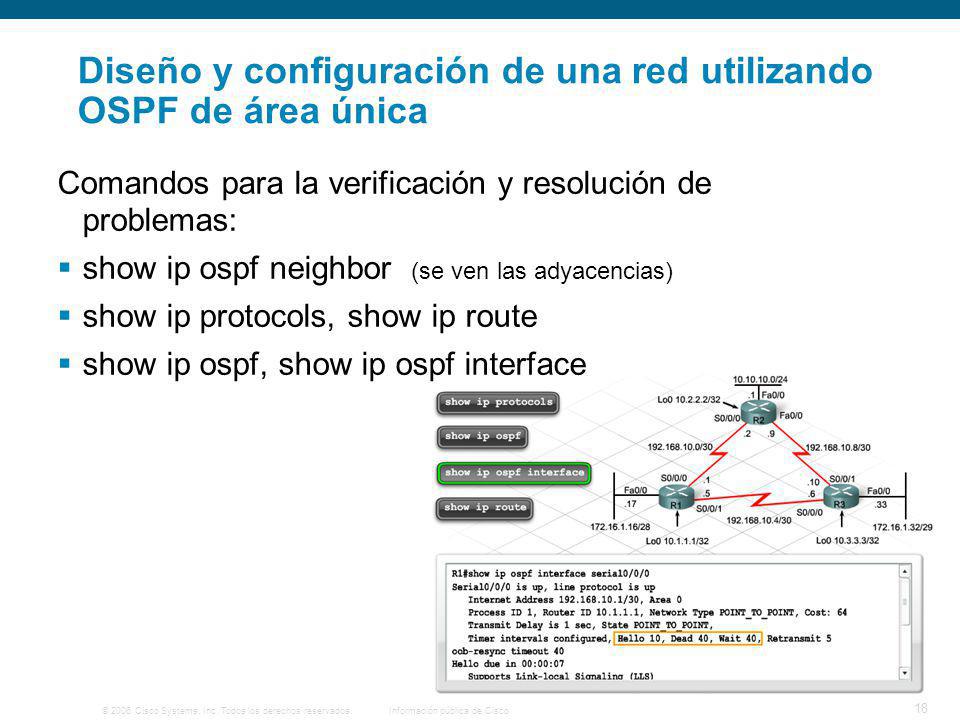

18 Diseño y configuración de una red utilizando OSPF de área única
Comandos para la verificación y resolución de problemas: show ip ospf neighbor (se ven las adyacencias) show ip protocols, show ip route show ip ospf, show ip ospf interface

19 Práctica de Laboratorio

20 Trabajo con entornos de varios protocolos
Ruta predeterminada (gateway) configurada en ASBR ASBR distribuye la ruta a la red OSPF R1(config)#ip route serial 0/0/0 R1(config)#router ospf 1 R1(config-router)#default-information originate

21 Practica de Laboratorio

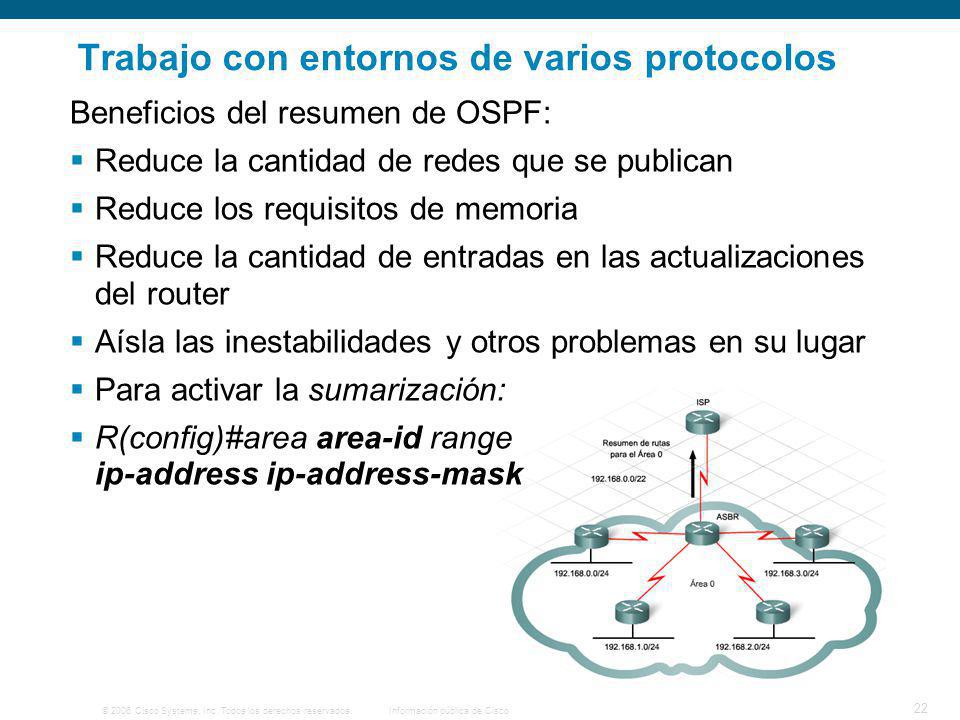

22 Trabajo con entornos de varios protocolos
Beneficios del resumen de OSPF: Reduce la cantidad de redes que se publican Reduce los requisitos de memoria Reduce la cantidad de entradas en las actualizaciones del router Aísla las inestabilidades y otros problemas en su lugar Para activar la sumarización: R(config)#area area-id range ip-address ip-address-mask

23 Práctica de Laboratorio

24 Trabajo con entornos de varios protocolos

25 Trabajo con entornos de varios protocolos
La distancia administrativa (AD) determina qué rutas aparecen en la tabla de enrutamiento Ese es el criterio para saber cual ruta instalar en la tabla

26 Resumen OSPF es un protocolo link-state de enrutamiento interior sin clase que se utiliza en las redes empresariales OSPF utiliza el ancho de banda para generar la métrica del costo Los routers de OSPF eligen DR y BDR en las redes de varios accesos Se puede utilizar el ID del router o la prioridad del router para dictar la selección de DR y BDR El comando de red OSPF utiliza una máscara wildcard En las redes OSPF se utiliza la distribución de la ruta predeterminada y la sumarización de ruta entre áreas
