Presentación del tema: "Curso de Actualización OSPF PROTOCOL Sheila I. Guzmán Cantú."— Transcripción de la presentación:

1 Curso de Actualización OSPF PROTOCOL Sheila I. Guzmán Cantú

2 Protocolo OSPF Curso de Actualización Conceptos Clave: 1.- Proceso de enrutamiento de estado-enlace 2.- Implementación del enrutamiento de estado-enlace 3.- Introducción a OSPF 4.- Configuración básica de OSPF 5.- La métrica de OSPF 6.- Redes de acceso múltiple

3 Introducción a los protocolos estado-enlace Curso de Actualización Protocolos Vector-DistanciaProtocolos Estado-Enlace

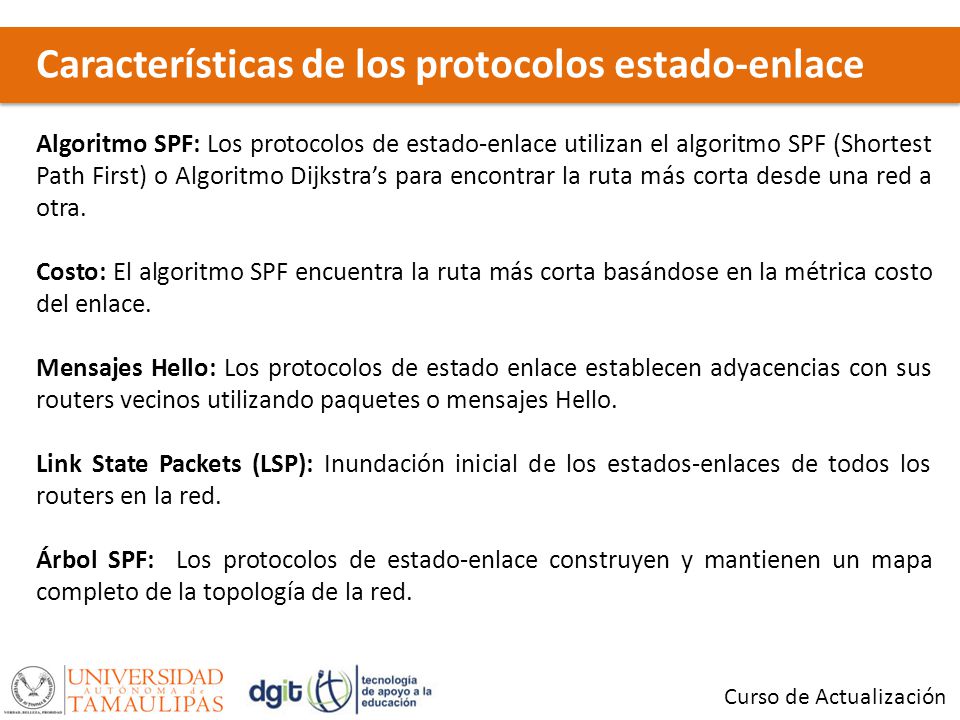

4 Características de los protocolos estado-enlace Curso de Actualización Algoritmo SPF: Los protocolos de estado-enlace utilizan el algoritmo SPF (Shortest Path First) o Algoritmo Dijkstras para encontrar la ruta más corta desde una red a otra. Costo: El algoritmo SPF encuentra la ruta más corta basándose en la métrica costo del enlace. Mensajes Hello: Los protocolos de estado enlace establecen adyacencias con sus routers vecinos utilizando paquetes o mensajes Hello. Link State Packets (LSP): Inundación inicial de los estados-enlaces de todos los routers en la red. Árbol SPF: Los protocolos de estado-enlace construyen y mantienen un mapa completo de la topología de la red.

5 Costo Curso de Actualización

6 Link-State Routing Process Curso de Actualización 1.- Cada router aprende acerca de sus propios enlaces, es decir, las redes directamente conectadas.

7 Link-State Routing Process Curso de Actualización 2.- Cada router es responsable de conocer a sus vecinos directamente conectados. Para hacerlo, intercambia mensajes Hello con otros routers en las redes directamente conectadas.

8 Link-State Routing Process Curso de Actualización 3.- Cada router construye un paquete de estado-enlace (LSP) el cual contiene el estado de cada enlace directamente conectado. Esto es hecho gracias a la recopilación de la información acerca de cada vecino.

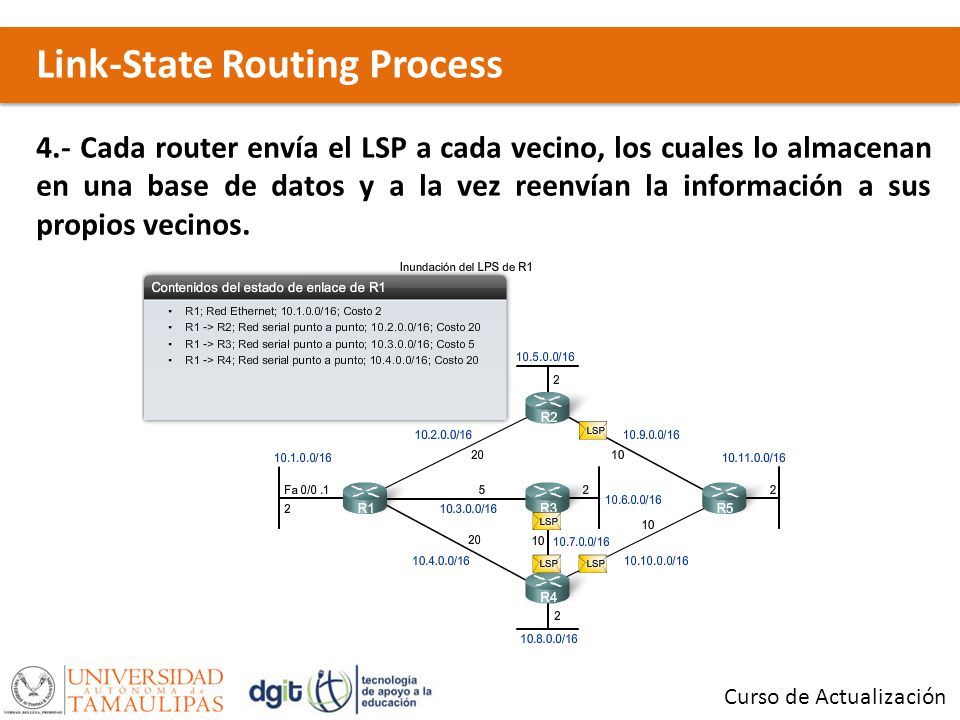

9 Link-State Routing Process Curso de Actualización 4.- Cada router envía el LSP a cada vecino, los cuales lo almacenan en una base de datos y a la vez reenvían la información a sus propios vecinos.

10 Link-State Routing Process Curso de Actualización 5.- Cada router usa su base de datos para construir un mapa completo de la topología y selecciona la mejor ruta hacia cada red de manera independiente. Construye con esta información su tabla de enrutamiento.

11 OSPF Curso de Actualización Open Shortest Path First: Protocolo de estado-enlace diseñado para trabajar con redes grandes y complejas. OSPF es un protocolo sin clase que soporta VLSM y que utiliza el algoritmo SPF para calcular la mejor ruta hacia una red. Su desarrollo inició en 1987 y actualmente hay dos versiones en uso: - OSPFv2: Para redes IPv4 (RFC 1247 y RFC 2328) - OSPFv3: Para redes IPv6 (RFC 2740) OSPF utiliza un métrica llamada costo que en las implementaciones Cisco está basada principalmente en el ancho de banda de un enlace.

12 Caraterísticas de OSPF Curso de Actualización Utiliza el Algoritmo Dijsktras

13 Caraterísticas de OSPF Curso de Actualización Métrica: Costo, basado en el ancho de banda.

14 Caraterísticas de OSPF Curso de Actualización Distancia Administrativa: 110

15 Caraterísticas de OSPF Curso de Actualización Process-ID Number: Número de 1 a Wildcard Mask: Es lo inverso a una máscara de subred por ejemplo: = Área Number: Número de 0 a 255. Hello interval: Los paquetes Hello se envían por defecto cada 10 segundos. El intervalo debe coincidir en todos los routers del área. Dead interval: Es de 40 segundos por defecto. También debe coincidir en todos los routers. Mútiples tablas: Tabla de enrutamiento, Tabla de topología y Tabla de vecinos.

16 Características de OSPF Curso de Actualización Elección de DR y BDR
