1 111 © 2002, Cisco Systems, Inc. All rights reserved. Presentation_ID

2 2 © 2004, Cisco Systems, Inc. All rights reserved. Session Number Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Título Título Protocolos enrutamiento Vector Distancia Módulo 2 Capítulo 7 Curriculum: CCNA

3 333 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. © 2004, Cisco Systems, Inc. All rights reserved. 3 Introducción Enrutamiento Vector Distancia RIP IGRP Recomendaciones

4 444 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. © 2004, Cisco Systems, Inc. All rights reserved. 4 Introducción Enrutamiento Vector Distancia RIP IGRP Recomendaciones

5 555 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. CCNA ICND INTRO

6 666 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Introducción El proceso de la configuración de los protocolos de enrutamiento dinámico (vector-distancia), hace innecesario el exigente proceso de la configuración de rutas estáticas El Protocolo de información de enrutamiento (RIP) es un protocolo de enrutamiento por vector-distancia, en uso en miles de redes en todo el mundo Al igual que RIP, el Protocolo de enrutamiento de gateway interior (IGRP) es un protocolo de enrutamiento por vector-distancia A diferencia de RIP, IGRP es un protocolo propietario de Cisco y no un protocolo basado en estándares públicos Routing Prot ocol RIPv1RIPv2IGRPEIGRP Distance VectorYes Hybrid VLSMsNoYesNoYes AuthenticationNoYesNoYes Update Timer (sec) 30 90n/a Invalid Timer (sec) n/a Flush Timer (sec) n/a Holddown Timer (sec) n/a Protocol/portUDP 520 IP 9IP 88 Admin Distance

7 777 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. © 2004, Cisco Systems, Inc. All rights reserved. 7 Introducción Enrutamiento Vector Distancia RIP IGRP Recomendaciones

8 888 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Actualizaciones de enrutamiento (vector-distancia) Las actualizaciones de las tablas de enrutamiento se hacen periódicamente Los algoritmos de vector-distancia requieren que cada router envíe toda la tabla de enrutamiento a cada uno de sus vecinos adyacentes

9 999 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Loops de enrutamiento Los loops de enrutamiento pueden ser el resultado de tablas de enrutamiento incongruentes debido a la lenta convergencia de la red

10 10 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Solucion de problemas utilizando: Cuenta al infinito La condición, denominada cuenta al infinito, hace que los paquetes recorran la red en un ciclo continuo, a pesar del hecho fundamental de que la red de destino, está fuera de servicio Si no se toman medidas para detener la cuenta al infinito, la métrica de vector-distancia del número de saltos aumenta cada vez que el paquete atraviesa otro router NOTA: Los algoritmos de enrutamiento por vector-distancia se corrigen automáticamente, pero un bucle de enrutamiento puede requerir primero una cuenta al infinito Para evitar este problema, los protocolos de vector-distancia definen el infinito como un número máximo específico (este numero puede ser el numero de saltos maximo)

11 11 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Solución de problemas utilizando: Split Horizon Cómo funciona? El Router A le dice a Router B que puede salir a la WAN El Router B le dice a Router A que puede salir a la WAN PERO: Router A no acepta actualizaciones de enrutamiento para las rutas a las que Router A está conectado directamente Cómo habilitar o deshabilitar Split Horizon? Ip split-horizon (habilita split horizon – por defecto viene habilitado -) No ip split-horizon (deshabilita split horizon) LAN WAN Router ARouter B

12 12 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Solución de problemas utilizando: Poison Reverse Cómo funciona? El Router A le dice a Router B que puede salir a la WAN El Router B le dice a Router A que puede salir a la WAN OJO: Router A acepta actualizaciones de enrutamiento para las rutas a las que Router A está conectado directamente, PERO las acepta con una metrica mayor IGRP router(config)# router igrp 109 router(config-router)# default-metric ( bandwidth = 1000 (1Mbps), delay = 100 (1 sec), reliability = 250 (near 100% reliable), loading = 100 (100% bandwidth), and MTU = 1500 (bytes). ) RIP (poison reverse tiene precedencia sobre split horizon, si también está habilitado split horizon) El comando es set rip poisonreverse enable LAN WAN Router ARouter B

13 13 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Solución de problemas utilizando: Actualizaciones generadas por eventos (triggers) Una actualización generada por eventos es enviada de inmediato, en respuesta a algún cambio en la tabla de enrutamiento El router que detecta un cambio de topología envía de inmediato un mensaje de actualización a los routers adyacentes, los cuales a su vez, generan actualizaciones a efectos de notificar el cambio a sus vecinos adyacentes OJO: Las actualizaciones generadas por eventos, cuando se usan en conjunto con el envenenamiento de rutas, aseguran que todos los routers conozcan de la falla en las rutas, aun antes de que se cumpla el lapso de tiempo para una actualización periódica

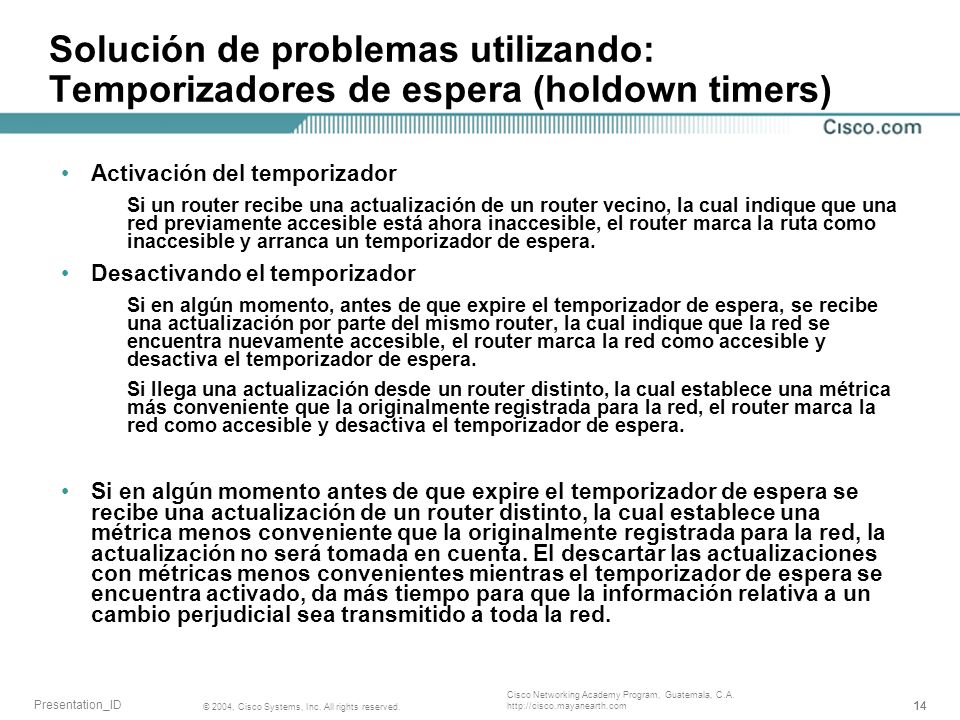

14 14 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Solución de problemas utilizando: Temporizadores de espera (holdown timers) Activación del temporizador Si un router recibe una actualización de un router vecino, la cual indique que una red previamente accesible está ahora inaccesible, el router marca la ruta como inaccesible y arranca un temporizador de espera. Desactivando el temporizador Si en algún momento, antes de que expire el temporizador de espera, se recibe una actualización por parte del mismo router, la cual indique que la red se encuentra nuevamente accesible, el router marca la red como accesible y desactiva el temporizador de espera. Si llega una actualización desde un router distinto, la cual establece una métrica más conveniente que la originalmente registrada para la red, el router marca la red como accesible y desactiva el temporizador de espera. Si en algún momento antes de que expire el temporizador de espera se recibe una actualización de un router distinto, la cual establece una métrica menos conveniente que la originalmente registrada para la red, la actualización no será tomada en cuenta. El descartar las actualizaciones con métricas menos convenientes mientras el temporizador de espera se encuentra activado, da más tiempo para que la información relativa a un cambio perjudicial sea transmitido a toda la red.

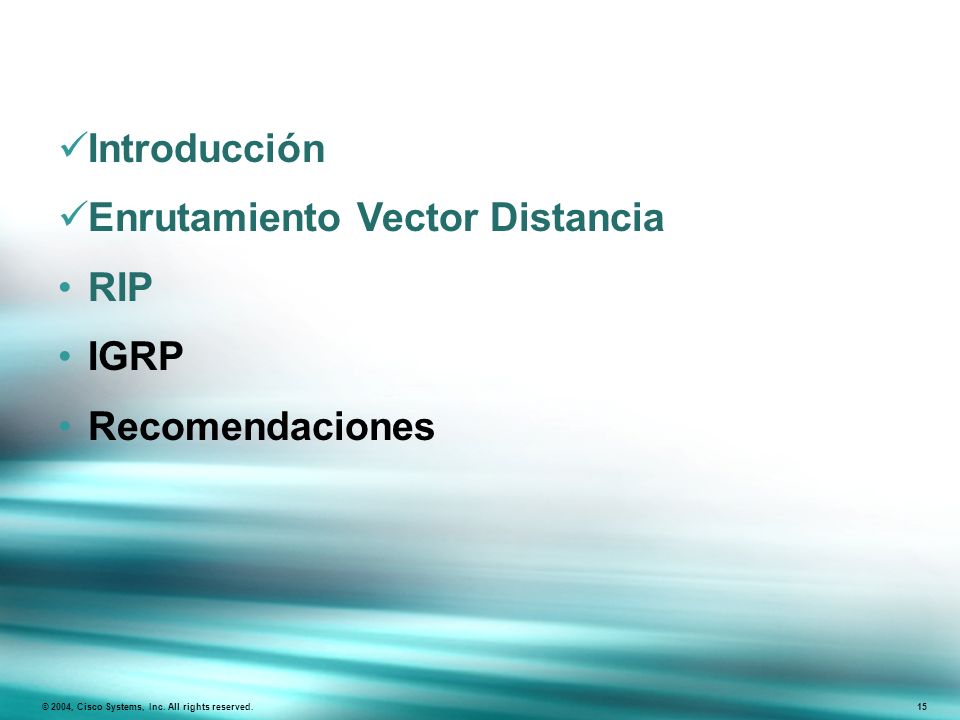

15 15 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. © 2004, Cisco Systems, Inc. All rights reserved. 15 Introducción Enrutamiento Vector Distancia RIP IGRP Recomendaciones

16 16 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. © 2004, Cisco Systems, Inc. All rights reserved. 16 Introducción Enrutamiento Vector Distancia RIP Nota previa (balanceo de cargas) IGRP Recomendaciones

17 17 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Load Balancing How Does Load Balancing Work?

18 18 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. © 2004, Cisco Systems, Inc. All rights reserved. 18 Introducción Enrutamiento Vector Distancia RIP Nota previa (balanceo de cargas) IGRP Recomendaciones

19 19 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. © 2004, Cisco Systems, Inc. All rights reserved. 19 Introducción Enrutamiento Vector Distancia RIP IGRP Recomendaciones

20 20 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Características RIP version 1 Protocolo Vector-Distancia Utiliza puerto 520 UDP Protocolo classful (no soporta VLSMs or CIDR) Metrica es número de saltos Numero de saltos máximo es 15; rutas inalcansables tienen métrica de 16 como mínimo Actualizacion de rutas por broadcast ( ) cada 30 segundos 25 rutas por mensaje RIP Implementa split horizon con poison reverse Implementa actualizaciones por eventos No suporta authentication. Distancia administrativa para RIP es 120 Utilizada en redes pequeñas o flat networks o al borde de redes grandes

21 21 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Caracteristicas RIP Version 2 Protocolo Vector-distancia Utiliza el puerto 520 UDP Protocolo Classless (soporta CIDR) Soporta VLSMs La métrica es el numero de saltos El número de saltos máximo es 15; las rutas inalcansables tienen metrica de 16 como minimo Actualizaciones periodicas de enrutamiento son enviadas cada 30 segundos a la dirección multicas rutas por mensaje RIP (24 si se utiliza autenticación) Soporta autenticacion Implementa Split Horizon con Poison reverese Imiplementa actualizaciones por eventos La mascara de subred es incluida Distancia administrativa es de 120 Utilizada en redes pequeñas (flat networks) o al borde de redes grandes

22 22 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Configuración del protocolo RIP El comando router rip habilita el protocolo de enrutamiento RIP Luego se ejecuta el comando network para informar al router acerca de las interfaces donde RIP estará activo

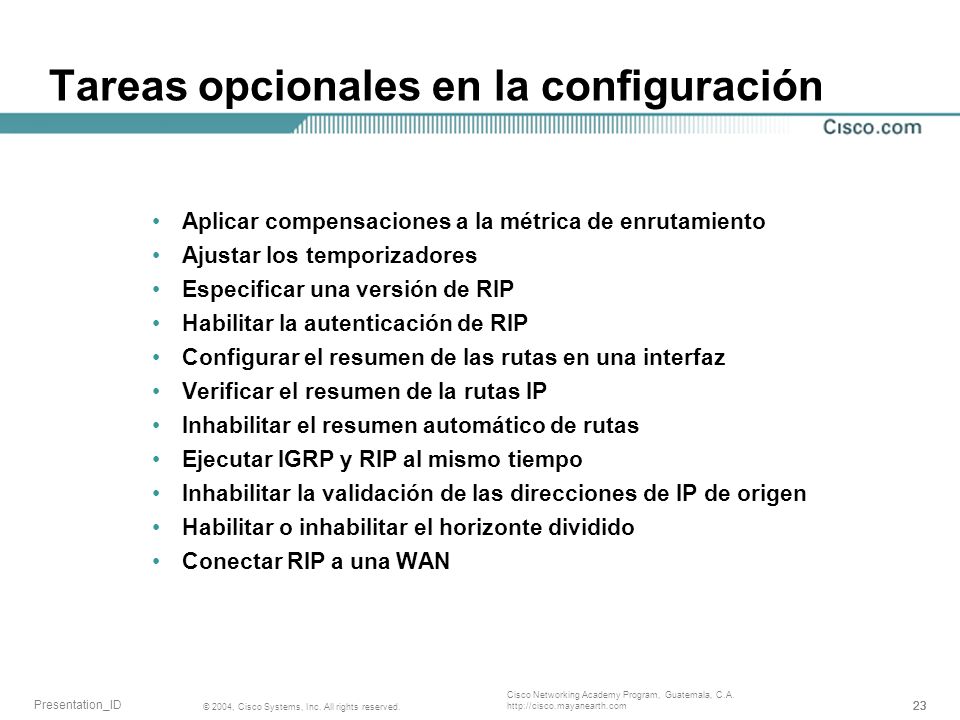

23 23 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Tareas opcionales en la configuración Aplicar compensaciones a la métrica de enrutamiento Ajustar los temporizadores Especificar una versión de RIP Habilitar la autenticación de RIP Configurar el resumen de las rutas en una interfaz Verificar el resumen de la rutas IP Inhabilitar el resumen automático de rutas Ejecutar IGRP y RIP al mismo tiempo Inhabilitar la validación de las direcciones de IP de origen Habilitar o inhabilitar el horizonte dividido Conectar RIP a una WAN

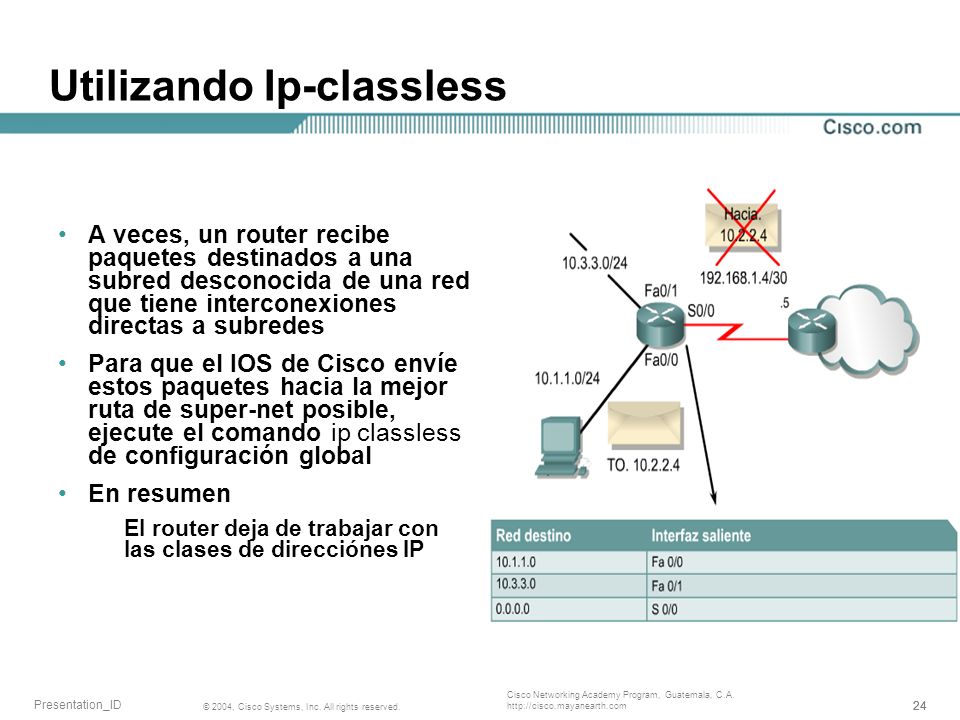

24 24 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Utilizando Ip-classless A veces, un router recibe paquetes destinados a una subred desconocida de una red que tiene interconexiones directas a subredes Para que el IOS de Cisco envíe estos paquetes hacia la mejor ruta de super-net posible, ejecute el comando ip classless de configuración global En resumen El router deja de trabajar con las clases de direcciónes IP

25 25 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Envio de actualizaciones RIP Por defecto, el IOS de Cisco acepta paquetes de la Versión 1 y de la Versión 2 de RIP, pero sólo envía paquetes de la Versión 1 El administrador de redes puede configurar el router para que sólo reciba y envíe paquetes de la Versión 1 o para que sólo envíe paquetes de la Versión 2 NOTA: Para prevenir el envío de actualizaciones de enrutamiento por una interface se puede utilizar el siguiente comando

26 26 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Verificando la configuración de RIP Show ip protocols show interface interface show ip interface interface show running-config Show ip rip database

27 27 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Diagnóstico de fallas La mayoría de los errores de configuración del protocolo RIP incluyen comandos de red incorrectos, subredes discontinuas u horizontes divididos debug ip rip show ip rip database show ip protocols {sumario} show ip route debug ip rip {eventos} show ip interface brief

28 28 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Balanceo de Cargas El balanceo de las cargas es un concepto que permite que un router saque ventaja de múltiples y mejores rutas hacia un destino dado Estas rutas están definidas de forma estática por el administrador de la red o calculadas por un protocolo de enrutamiento dinámico, como RIP RIP realiza lo que se conoce como balanceo de cargas "por turnos" o "en cadena" (round robin) Es posible encontrar rutas de igual costo mediante el comando show ip route. Por ejemplo, la Figura muestra el resultado de show ip route para una subred particular con rutas múltiples NOTA: desde GAD utilizando RIP en esta topologia, todas las rutas para BHM tienen el mismo costo.

29 29 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Método de balanceo de cargas Por paquetes Si está habilidado el método de conmutación conocido como process switching, el router alternará los caminos paquete a paquete Comando: no protocol route-cache Por destino Si el método de conmutación conocido como fast switching está habilitado, solamente una de las rutas se guardará en la memoria cache para la red de destino y todos los paquetes dirigidos a un host específico tomarán el mismo camino Comando: ip route-cache NOTA: por defecto, el router usa balanceo de cargo por destino también llamado fast switching

30 30 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Distancia administrativa Si el router recibe e instala rutas múltiples con los mismos valores de distancia administrativa y costo, puede activarse el balanceo de las cargas Puede haber hasta seis rutas de igual costo (un límite impuesto por el IOS de Cisco en la tabla de enrutamiento) NOTA: algunos Protocolos de gateway interior (IGP) tienen sus propias limitaciones; el protocolo EIGRP permite hasta cuatro rutas de igual costo NOTA:El número máximo de rutas es de uno a seis. Para cambiar el número máximo de rutas paralelas permitidas, utilice el siguiente comando en el modo configuración del router Router(config-router)#maximum-paths [number]

31 31 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Integración de rutas estáticas con RIP Es posible definir una ruta estática como menos conveniente que una ruta aprendida de forma dinámica, siempre que la AD (distancia administrativa) de la ruta estática sea mayor que la de la ruta dinámica

32 32 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. © 2004, Cisco Systems, Inc. All rights reserved. 32 Introducción Enrutamiento Vector Distancia RIP IGRP Recomendaciones

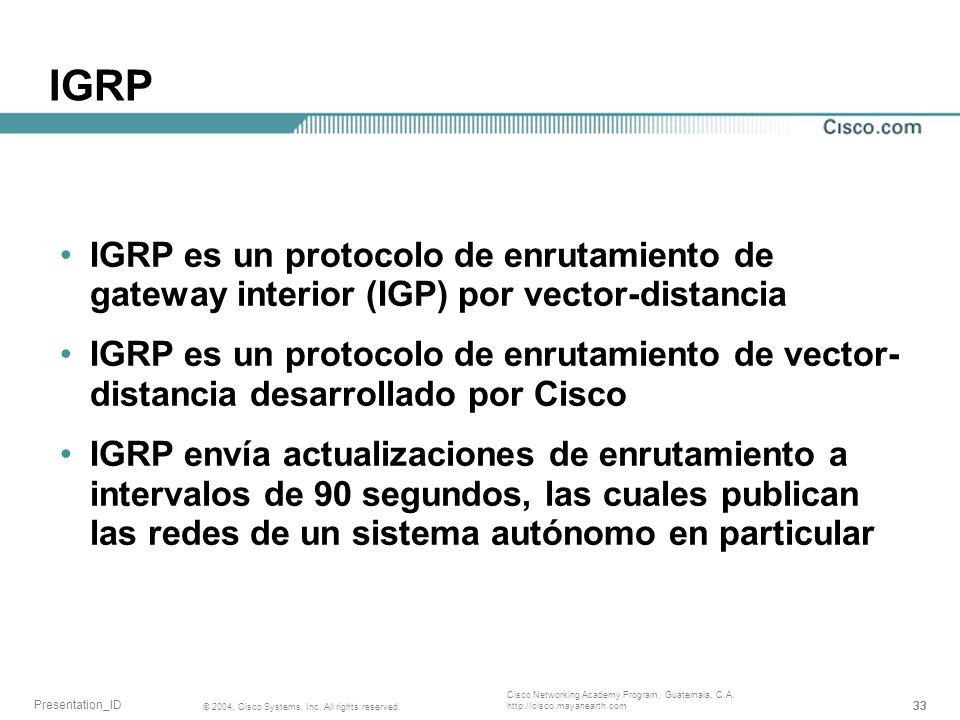

33 33 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. IGRP IGRP es un protocolo de enrutamiento de gateway interior (IGP) por vector-distancia IGRP es un protocolo de enrutamiento de vector- distancia desarrollado por Cisco IGRP envía actualizaciones de enrutamiento a intervalos de 90 segundos, las cuales publican las redes de un sistema autónomo en particular

34 34 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Caracteristicas Protocolo Vector-Distancia Protocolo classful (no suporta CIDR) No suporta VLSMs Metrica compuesta, utiliza bandwidth y delay por defecto Ud pude incluir load (carga) y reliability (confiabilidad) en la metrica. Actualizaciones de enrutamiento se mandan cada 90 segundos. 104 rutas por mensaje IGRP Numero de saltos limitado por defecto a 100 by default, configurable hasta 255 No soporta autenticacion Implementa split horizon con poison reverse. Implementa triggered updates (actualizaciones por eventos) Por defecto, balanceo de cargas igual-costo. Balanceo de cargas-no igual con el comando variance Distantia administrativa es100 Previamente usado en redes grandes; ahora remplazado por EIGRP

35 35 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Métricas Ancho de banda: el menor valor de ancho de banda en la ruta. Retardo: el retardo acumulado de la interfaz a lo largo de la ruta. Confiabilidad: la confiabilidad del enlace hacia el destino, según sea determinada por el intercambio de mensajes de actividad (keepalives). Carga: la carga sobre un enlace hacia el destino, medida en bits por segundos NOTA: el comando show ip route del ejemplo muestra entre corchetes los valores de la métrica de IGRP

36 36 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Rutas IGRP Interiores Las rutas interiores son rutas entre subredes de la red conectada a una interfaz de un router Del sistema Las rutas del sistema son rutas hacia redes ubicadas dentro de un sistema autónomo Exteriores Las rutas exteriores son rutas hacia redes fuera del sistema autónomo, las cuales se tienen en cuenta al identificar un gateway de último recurso

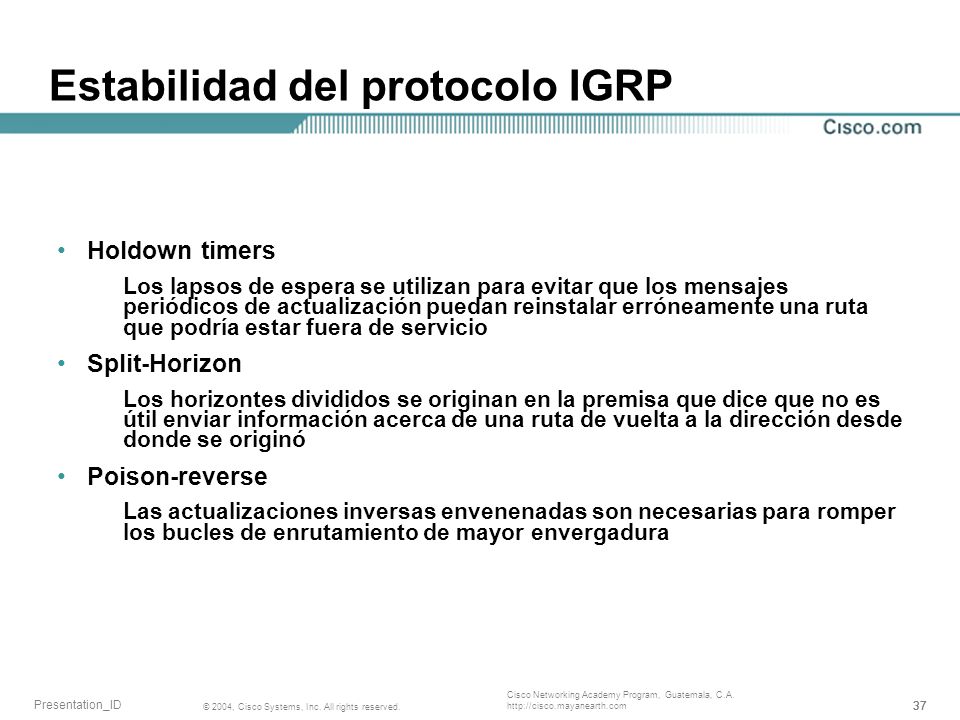

37 37 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Estabilidad del protocolo IGRP Holdown timers Los lapsos de espera se utilizan para evitar que los mensajes periódicos de actualización puedan reinstalar erróneamente una ruta que podría estar fuera de servicio Split-Horizon Los horizontes divididos se originan en la premisa que dice que no es útil enviar información acerca de una ruta de vuelta a la dirección desde donde se originó Poison-reverse Las actualizaciones inversas envenenadas son necesarias para romper los bucles de enrutamiento de mayor envergadura

38 38 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Configuración Para configurar un proceso de enrutamiento IGRP, use el comando de configuración router igrp Para especificar una lista de redes para los procesos de enrutamiento IGRP, use el comando network de configuración del router

39 39 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Migración de RIP a IGRP Pasos Usando el comando show ip route, verifique el protocolo de enrutamiento en uso (RIP) en los routers que se van a convertir. Configure IGRP en el router A y en el router B Ejecute show ip protocols en el router A y en el router B Ejecute show ip route en el router A y en el router B

40 40 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Verificación de la configuración IGRP show interface interface show running-config show running-config interfaceinterface show running-config | begin interfaceinterface show running-config | begin igrp show ip protocols

41 41 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Diagnostico de fallas IGRP show ip protocols show ip route debug ip igrp events debug ip igrp transactions ping traceroute

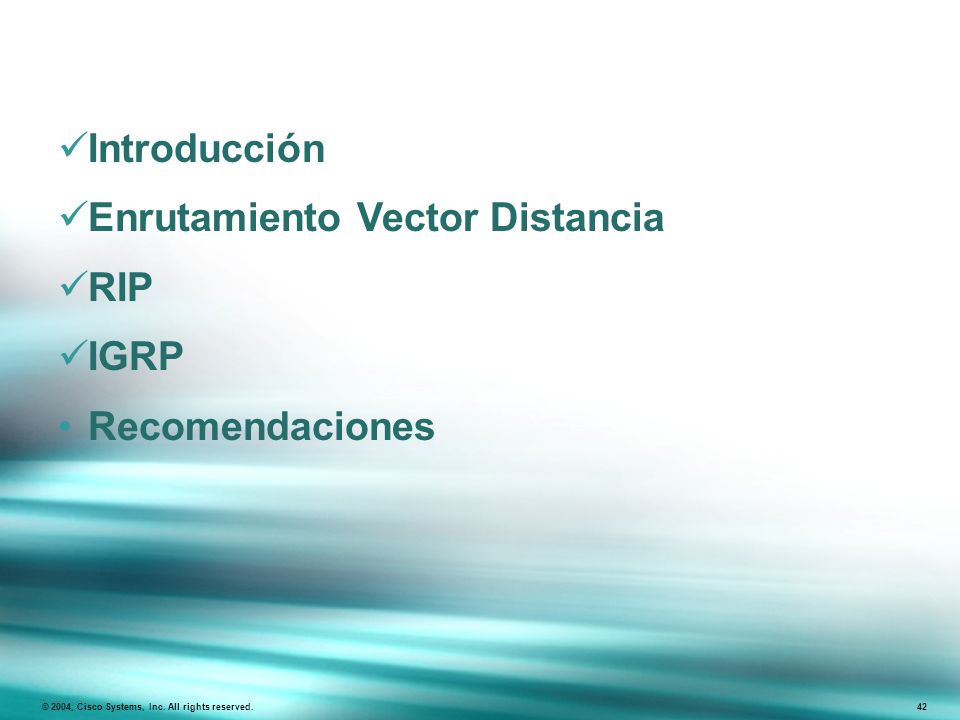

42 42 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. © 2004, Cisco Systems, Inc. All rights reserved. 42 Introducción Enrutamiento Vector Distancia RIP IGRP Recomendaciones

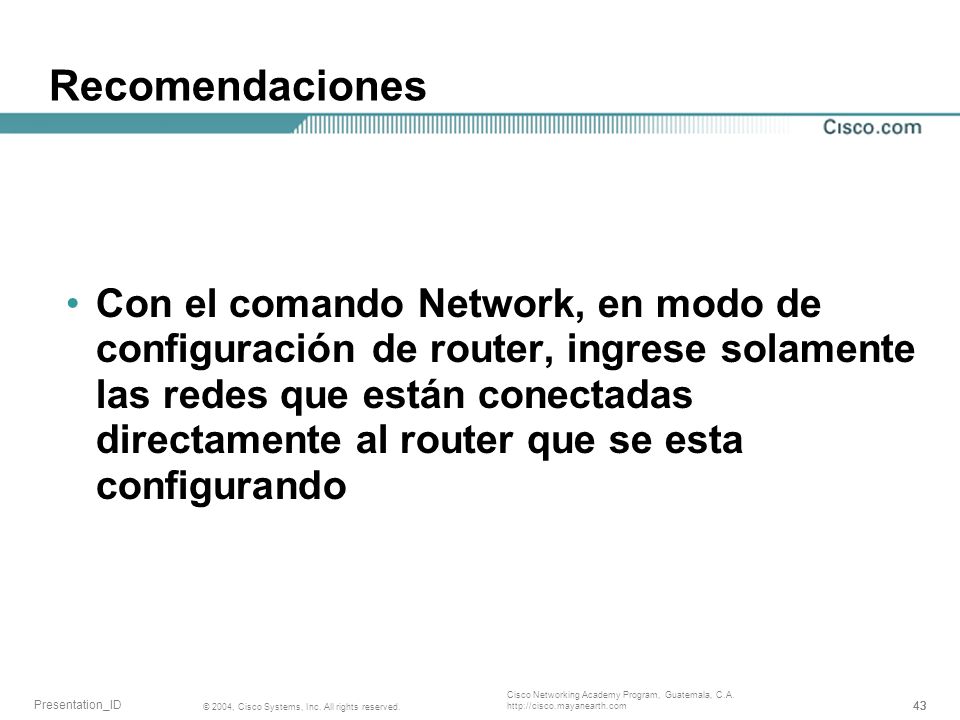

43 43 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. Recomendaciones Con el comando Network, en modo de configuración de router, ingrese solamente las redes que están conectadas directamente al router que se esta configurando

44 44 © 2004, Cisco Systems, Inc. All rights reserved. Presentation_ID Cisco Networking Academy Program, Guatemala, C.A. © 2004, Cisco Systems, Inc. All rights reserved. 44 Introducción Enrutamiento Vector Distancia RIP IGRP Recomendaciones

45 45 © 2002, Cisco Systems, Inc. All rights reserved. Presentation_ID
