1 Curso: Config. Dispositivos de Red MSc. Sergio Quesada Espinoza

2 Nació en 1988 por Xerox. RIP v1 es un protocolo de enrutamiento con clase, se activa por defecto cuando está configurado. Es un protocolo basado en vector de distancia.vector de distancia. Existe una versión para IPv6 llamado RIPng

3 RIP v1 no envía en sus actualizaciones de enrutamiento las máscaras de subred, ni VLSM.

4 Esta versión si admite el campo de Máscara de Subred y la dirección del siguiente salto

5 Es un protocolo de enrutamiento sin clase. Es simple pero ideal para redes homogéneas más pequeñas. En las actualizaciones de enrutamiento se envía la máscara de subred. Es un protocolo de enrutamiento vector distancia donde requiere que un router informe a sus vecinos de los cambios en la topología periódicamente.

6 RIP v2 es un protocolo de enrutamiento de Gateway Interior o IGP. Se utiliza el número de saltos como métrica para la selección de rutas (15 máximo), después de este salto se descarta el paquete. Las actualizaciones son difundidas cada 30 segundos.

7 Utiliza UDP para enviar sus mensajes a través del puerto 520. Cuando RIP descubre que una métrica ha cambiado, la difunde por broadcast a los demás enrutadores.

8 Por defecto, RIP v1 recibe y acepta actualizaciones de RIP v2, pero RIP v2 no acepta actualizaciones de RIP v1. Para solventar este problema se ejecuta el comando en el enrutador con RIPv2: ip rip receive version 1

9 Si de desea utilizar RIP V2 en todos los routers se debe utilizar el comando: R1(config)#router rip R1(config-router)#version 2

10 Para habilitar RIP, se debe ingresar en el modo de configuración global, y se ingresa el comando: Router(config)#router rip Se publican las redes con el comando: Router(config)#network a.b.c.d

11 1. Asegurarse que los enlaces (interfaces) estén activas y funcionando. 2. Verifique la conexión (no shutdown) 3. Verificar que tiene la IP y la máscara de subred correcta. 4. Eliminar comandos de configuración innecesarios.

12 show ip route (verificar las rutas que espera ver como las que no deberían de estar). show ip interface brief show ip protocols debug ip rip

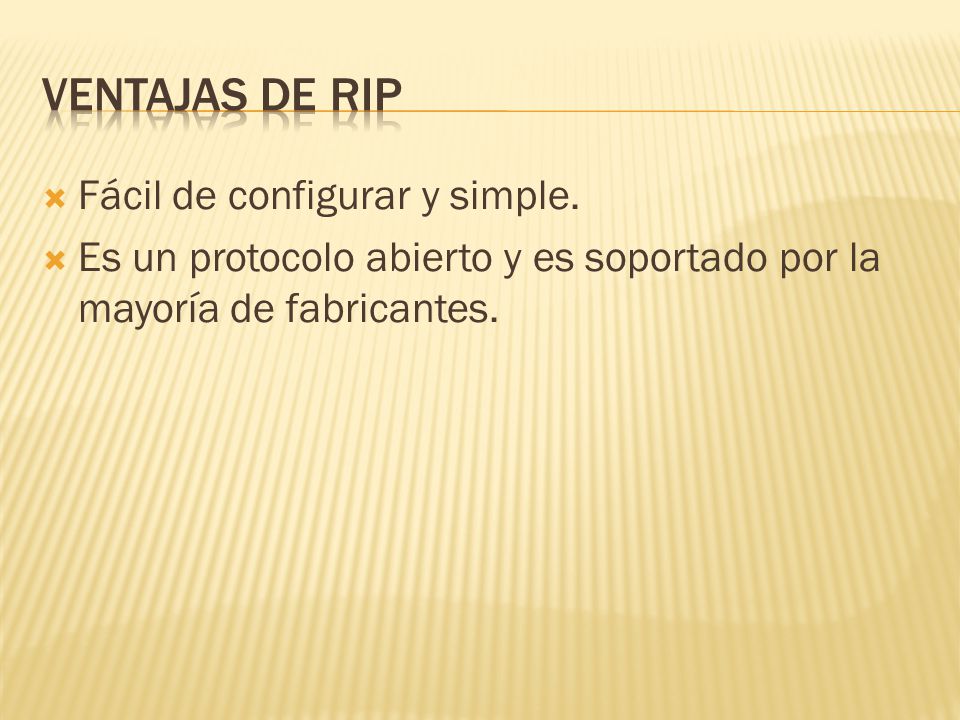

13 Fácil de configurar y simple. Es un protocolo abierto y es soportado por la mayoría de fabricantes.

14 Solamente determina la mejor ruta por la cantidad de saltos descartando criterios como ancho de banda, congestión, carga, retardo, fiabilidad, etc. como si lo hacen otros como OSPF, EIGRP.

15 Los resultados con R al lado izquierdo son entradas RIP

16 El algoritmo VD se basa en calcular la dirección y la distancia hasta cualquier enlace en la red. El costo de alcanzar un destino se lleva a cabo usando cálculos matemáticos como la métrica del camino. Los cambios son detectados periódicamente ya que la tabla de enrutamiento de cada router se envía a todos los vecinos que usan el mismo protocolo
