SISTEMA DE INFORMACION

Presentación del tema: "SISTEMA DE INFORMACION"— Transcripción de la presentación:

1 SISTEMA DE INFORMACION
ORIENTADA A OBJETOS Profesor: Alfonso Vega G. Julio , 2007

2 Contenido Por qué modelamos Qué es UML?. Presentación del UML
La importancia Cuatro principios del modelado Los planos básicos de un sistema software Modelado orientado a objetos Qué es UML?. Presentación del UML Diagramas Utilizados en UML (ejemplos) Alfonso Vega G.

3 Por qué Modelamos El modelado es una técnica de hacer
modelos, que ofrece Una visión global del sistema. Profesor Alfonso Vega G.

4 Importancia de Modelar
Objetivos del Modelar: Visualizar, especificar la estructura, proporcionan plantillas, documentan decisiones Profesor Alfonso Vega G.

5 Principios del Modelado
La elección de qué modelos crear, y dar forma a una solución. Todo modelo puede ser expresado a diferentes niveles de precisión. Los mejores modelos están ligados a la Realidad Un único modelo no es suficiente. Profesor Alfonso Vega G.

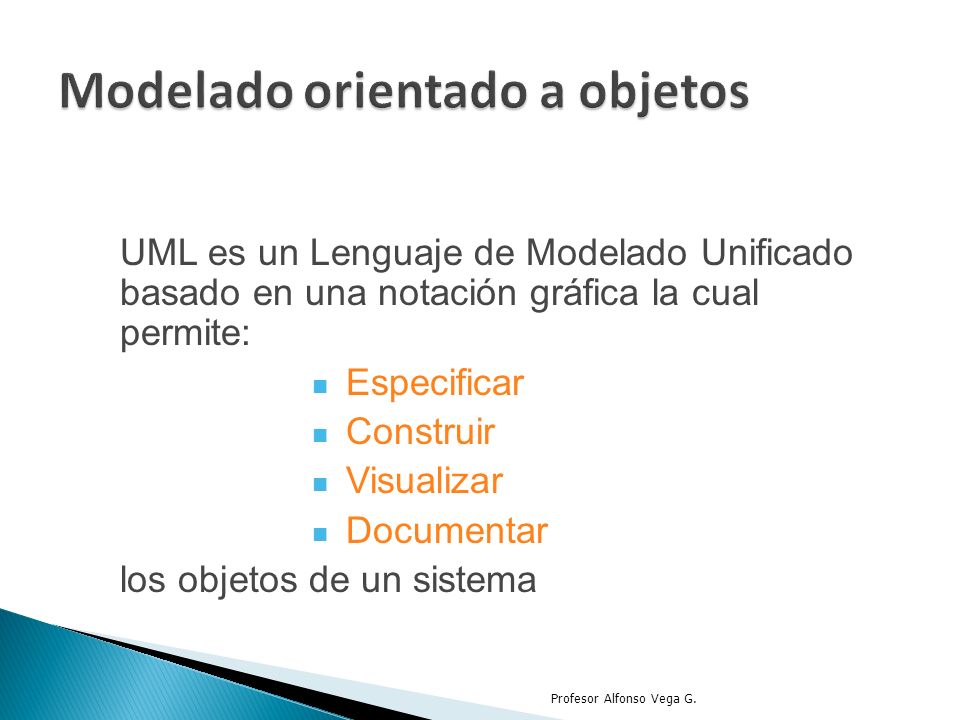

6 Modelado orientado a objetos
UML es un Lenguaje de Modelado Unificado basado en una notación gráfica la cual permite: Especificar Construir Visualizar Documentar los objetos de un sistema Profesor Alfonso Vega G.

7 U M L Qué es UML?. UML puede ser utilizado por cualquier metodología de análisis y diseño orientada a objetos para expresar los modelos de diseño. Profesor Alfonso Vega G.

8 Qué es UML Este lenguaje es el resultado de la unificación de los métodos de modelado orientados a objetos de: Booch, Rumbaugh (OMT:Object Modeling Technique) Jacobson (OOSE:Object-Oriented Sotfware Engineering) . Profesor Alfonso Vega G.

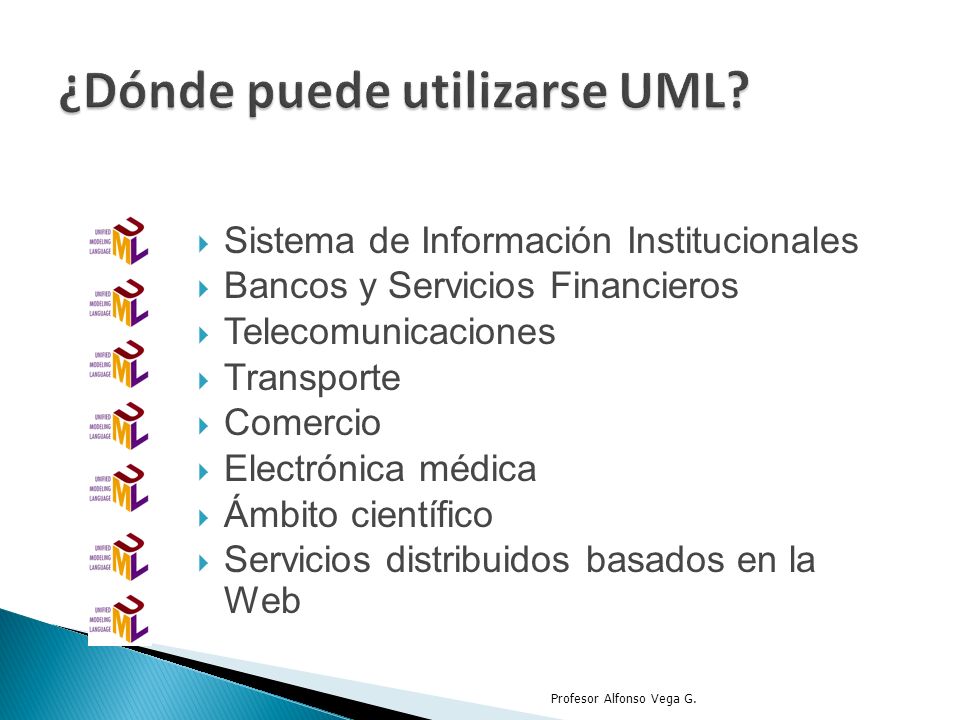

9 ¿Dónde puede utilizarse UML?
Sistema de Información Institucionales Bancos y Servicios Financieros Telecomunicaciones Transporte Comercio Electrónica médica Ámbito científico Servicios distribuidos basados en la Web Profesor Alfonso Vega G.

10 Bloques de Construcción UML
Elementos Relaciones Bloques Diagramas Profesor Alfonso Vega G.

11 Bloques de Construcción UML
Elementos Relaciones Diagramas Clase interfaz nodo servidor Casos de uso Clase activa GestorEventos S uspender () V aciarCola() Ventana Estructurales O Realizar Pedido T amaño rigen A Cerrar() brir( ) M over( ) D ibujar( ) componente Cadena de responsabilidad Interacción Estados Comportamiento Dibujar Acciones y mensajes Esperando Mensajes Agrupación Paquetes : Modelos y SubSistemas Reglas del negocio Anotación Profesor Alfonso Vega G.

12 Elementos Estructurales
Elementos estructurales, son la parte estática de un modelo Clase: representa un conjunto de objetos que comparten los mismos atributos, operaciones, relaciones y semántica. Publicación Código P Cadena(2) Copias Entero Importe Decimal(10,2) Agregar() Consultar() Listar() Nombre de la clase Atributos Operaciones Profesor Alfonso Vega G.

13 Elementos Estructurales
Atributo: Representa una propiedad de una entidad. Cada atributo de un objeto tiene un valor que pertenece a un dominio de valores determinado. Objeto: Se caracteriza por tener una identidad única, un estado definido por un conjunto de valores de atributos y un comportamiento representado por sus operaciones y métodos Profesor Alfonso Vega G.

14 Elementos Estructurales
Interfaz: define un conjunto de especificaciones de operaciones Colaboración: define una iteración y es una sociedad de roles y otros elementos que colaboran cooperativamente Cadena de Responsabilidad Profesor Alfonso Vega G.

15 Elementos Estructurales
Caso de Uso: Conjunto de secuencia de acciones que se ejecutan y el resultado es de interés para un actor en particular. Realizar pedido Profesor Alfonso Vega G.

16 Elementos Estructurales
Clase Activa: Son similares a las clases excepto que sus objetos representan elementos cuyo comportamiento es concurrente con otros elementos Gestor Ventas Suspender() VaciarCola() Nombre Operaciones Profesor Alfonso Vega G.

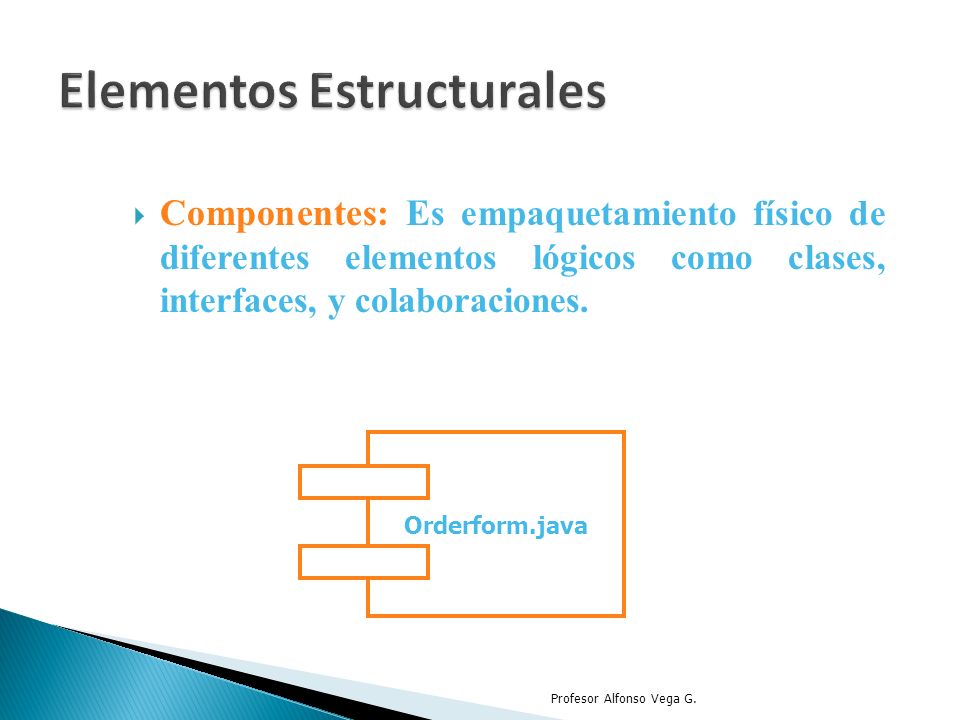

17 Elementos Estructurales
Componentes: Es empaquetamiento físico de diferentes elementos lógicos como clases, interfaces, y colaboraciones. Orderform.java Profesor Alfonso Vega G.

18 Elementos Estructurales
Nodo: Es elemento físico es decir un recurso computacional Servidor Profesor Alfonso Vega G.

19 Elementos Comportamiento
Son la parte dinámica, y representan comportamiento en el tiempo y el espacio. Interacción: Conjunto de mensajes intercambiados entre objetos. Profesor Alfonso Vega G.

20 Elementos Comportamiento
Estado: Identifica un período de tiempo del objeto (no instantáneo) en el cual el objeto esta esperando alguna operación, recibe cierto tipo de estímulos y especifica la secuencia de estado por las que pasa un objeto Esperado Profesor Alfonso Vega G.

21 Elementos Agrupación Elementos Agrupación son las partes organizativas Un paquete: Mecanismo de propósito general para organizar elementos. Reglas del Negocio Profesor Alfonso Vega G.

22 Elementos de Anotación
Elementos de Anotación son las partes explicativas, son comentarios, para describir, clasificar, y hacer observaciones Nota: Sirve para hacer comentarios a un conjunto de elementos Devuelve una Copia del objeto receptor Profesor Alfonso Vega G.

23 Bloques de Construcción UML
Elementos Relaciones Diagramas Dependencia Relación entre dos elementos uno independiente a otro dependiente y puede afectar la semántica Asociación Son conexiones entre objetos (rol, multiplicidad, calificador) Generalización Especificación en donde el hijo comparte la estructura y el comportamiento del padre Realización Es una relación semántica entre clasificadores * Patrón empleado Profesor Alfonso Vega G.

24 Bloques de Construcción UML
Elementos Relaciones Diagramas State Diagrams Diagramas Clase Use Case Diagrams Diagramas Caso de Uso State Diagrams Use Case Diagrams Diagramas Objecto Diagramas Secuencia Scenario Diagrams State Diagrams Diagramas Colaboración Diagramas Componentes Modelos Scenario Diagrams Component Diagrams Diagramas Estado Diagramas Despliegue Diagramas Actividades Profesor Alfonso Vega G.

25 Diagramas de clases Un Diagrama de Clases muestra un conjunto de clases, interfaces, colaboraciones y relaciones. Cubren la vista de diseño estático de un sistema Cuando incluyen clases activas cubren la vista de procesos estáticos Profesor Alfonso Vega G.

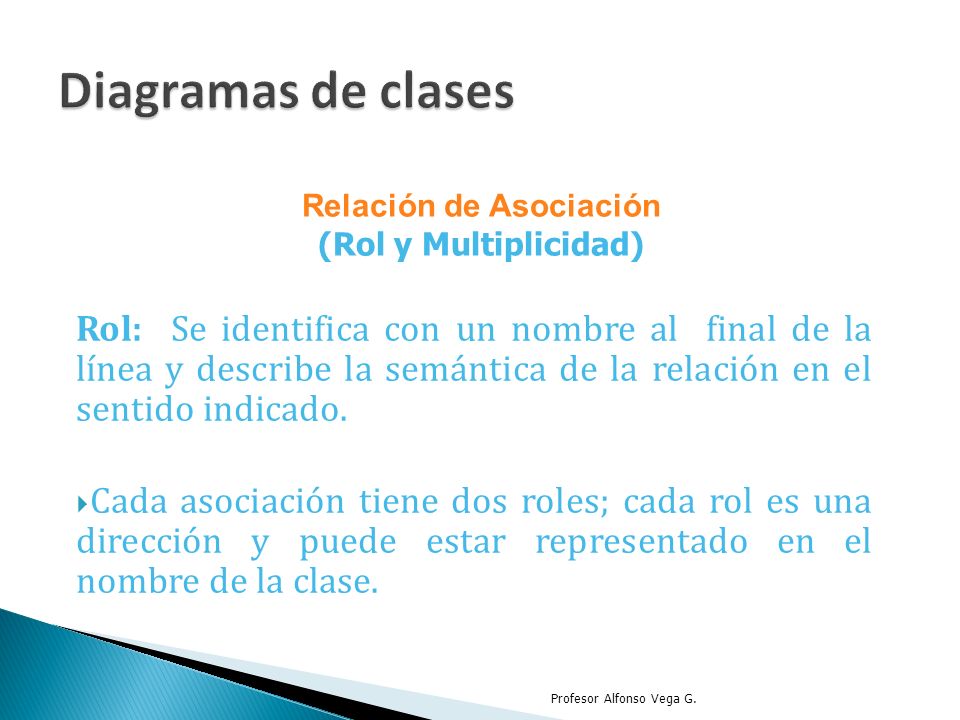

26 Relación de Asociación
Diagramas de clases Relación de Asociación (Rol y Multiplicidad) Rol: Se identifica con un nombre al final de la línea y describe la semántica de la relación en el sentido indicado. Cada asociación tiene dos roles; cada rol es una dirección y puede estar representado en el nombre de la clase. Profesor Alfonso Vega G.

27 Relación de Asociación
Diagramas de clases Relación de Asociación (Rol y Multiplicidad) Multiplicidad: Describe la cardinalidad de la relación, es decir, cuantos objetos de esa clase pueden participar en la relación dada. 1 Exactamente uno Clase * Cero a más Cero a uno m. n Especificada numéricamente Profesor Alfonso Vega G.

28 Diagramas de clases Ejemplo * Vendedor Número Nombre Dirección CLASES
: AsignarCuota CalcularComisiones Venta Fecha Hora Crear CalcularImporte DetalleVenta NúmeroRenglón CveArtículo Cantidad Importe CalcularIVA Participa en 1.. * CLASES RELACION ATRIBUTOS OPERACIONES Profesor Alfonso Vega G.

29 Diagramas de objetos Diagrama de objetos muestra un conjunto de objetos y sus relaciones representan instantáneas de instancias de los elementos encontrados en los diagramas de clase. Cubren la vista de diseño y proceso estático de un sistema Profesor Alfonso Vega G.

30 Diagramas de objetos Ejemplo Abstracciones más generales Vehículo
Conceptos básicos de la Orientación a Objetos Vehículo Vehículo Terrestre Vehículo aéreo Avión Helicóptero Coche Camión Profesor Alfonso Vega G.

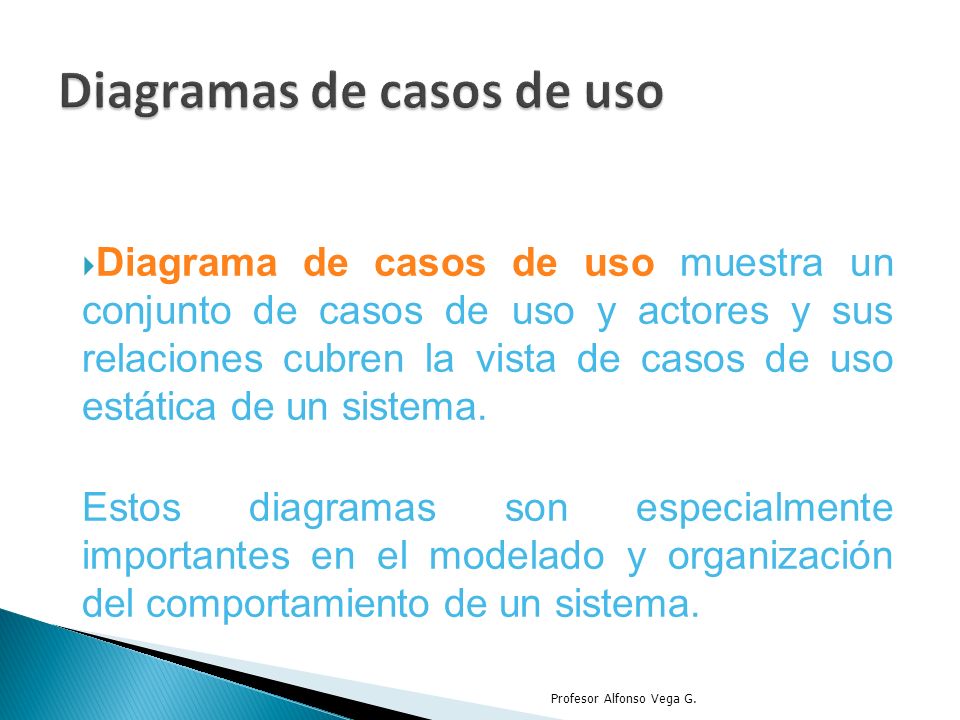

31 Diagramas de casos de uso
Diagrama de casos de uso muestra un conjunto de casos de uso y actores y sus relaciones cubren la vista de casos de uso estática de un sistema. Estos diagramas son especialmente importantes en el modelado y organización del comportamiento de un sistema. Profesor Alfonso Vega G.

32 Diagramas de Casos de Uso
Cada caso de uso es una operación completa desarrollada por los actores y por el sistema en un diálogo. El conjunto de casos de uso representa la totalidad de operaciones desarrolladas por el sistema. Profesor Alfonso Vega G.

33 Diagramas de Casos de Uso
Actor: Es un usuario del sistema, que necesita o usa alguno o algunos de los casos de uso. Un usuario puede jugar más de un rol. Un caso de uso puede tener varios actores. Los actores no necesitan ser humanos pueden ser sistemas externos que necesitan alguna información del sistema actual. Profesor Alfonso Vega G.

34 Diagramas de Casos de Uso
Tienen tres tipos de relaciones: Comunica: (comunicates): entre un actor y un caso de uso, denota la participación del actor en el caso de uso determinado. Incluye (include): Relación entre dos casos de uso, denota la inclusión del comportamiento de un escenario en otro. Extiende (extends): Relación entre dos casos, denota cuando un caso de uso es una especialización de otro. Se usa cuando se describe una variación sobre el normal comportamiento. Profesor Alfonso Vega G.

35 Diagramas de Casos de Uso
Un diagrama de Casos de Uso muestra la distintas operaciones que se esperan de una aplicación o sistema y cómo se relaciona con su entorno (usuario u otras aplicaciones). Es una herramienta esencial para la captura de requerimientos y para la planificación y control de un proyecto interactivo. Profesor Alfonso Vega G.

36 Diagramas Casos de Usos
Profesor Alfonso Vega G.

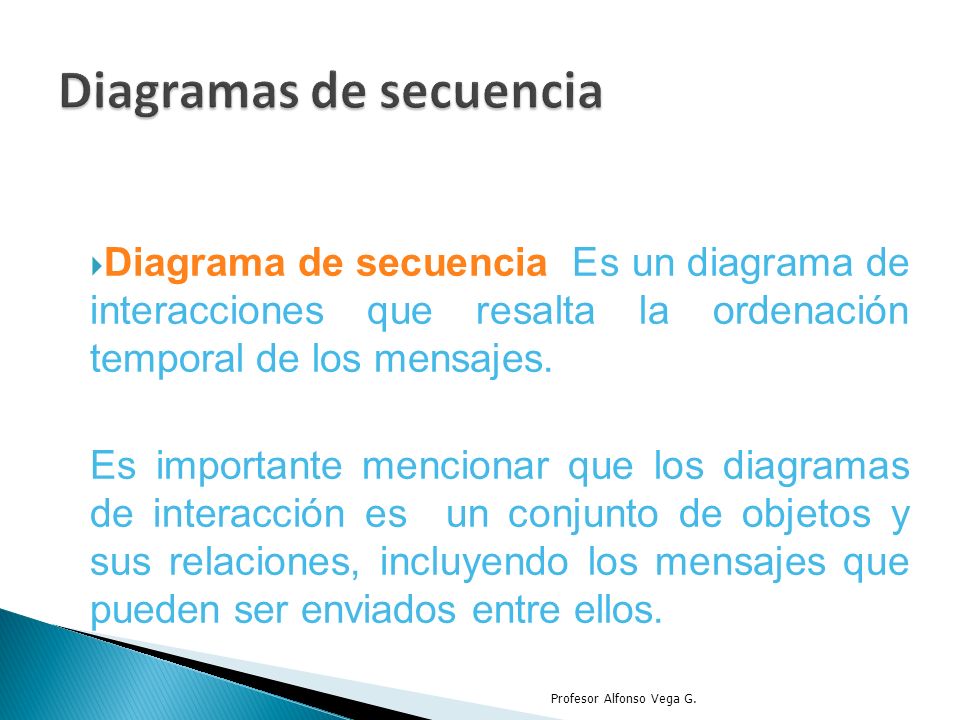

37 Diagramas de secuencia
Diagrama de secuencia Es un diagrama de interacciones que resalta la ordenación temporal de los mensajes. Es importante mencionar que los diagramas de interacción es un conjunto de objetos y sus relaciones, incluyendo los mensajes que pueden ser enviados entre ellos. Profesor Alfonso Vega G.

38 ACTUALIZAR DEPOSITO F.T.
Diagrama de secuencia :USUARIO AUTORIZADO :TOTAL_D ACTUALIZAR DEPOSITO F.T. OK Diagrama de secuencias asociadas al proceso “Actualizar Depósito” ACTUALIZAR TOTAL_D Profesor Alfonso Vega G.

39 Diagramas de colaboración
Diagrama de colaboración es un diagrama de interacción que resalta la organización estructural de los objetos, que envían y reciben mensajes de las iteraciones que están indicadas por un número A diferencia de los diagramas de secuencia, pueden mostrar el contexto de la operación (cuáles objetos son atributos, cuáles temporales) y ciclos en la ejecución. Profesor Alfonso Vega G.

40 Diagramas de colaboración
Ejemplo Registra Retiro 1 Arranca Aplicación 2 Teclea Tipo mov 3 Teclea num Cuenta 4 Teclea Tipo Docto 5 Teclea Num Cheque Cajero <<Cajero>> Aplicación : Cuenta cheques Interfaz Registra Retiro InfoCuentaFormateada NumCliente, Nombre, SaldoCuenta NomreCliente 3.1.1 ObtenerNombreCliente (NumCliente) ChequeOk 5.1 ValidaCheque(numCheque) : Cheque : Cliente 5.1.1 Valida Cheque No Robado (NumCheque) 5.1.2 Valida Cheque No Canceladop (NumCheque) Profesor Alfonso Vega G.

41 Diagramas de Estado Diagrama de estados (statechart) muestra una máquina de estados, que consta de estados transiciones, eventos y actividades. Cubren la vista dinámica de un sistema y el comportamiento de una interfaz, clase, colaboración y resaltan el comportamiento dirigido por eventos de un objeto. Profesor Alfonso Vega G.

42 Diagramas de Estados Muestra el conjunto de estado por los cuales pasa un objeto durante su vida en una aplicación junto con los cambios que permiten pasar de un estado a otro Esta representado principalmente por los siguientes elementos: estado, elemento y transición. Profesor Alfonso Vega G.

43 Diagramas de Estados Eventos: Es una ocurrencia que puede causar la transición de un estado a otro de un objeto. -Condición que toma el de verdadero o falso. -Recepción de una señal o mensaje de otro objeto en el modelo. -Paso de cierto período de tiempo, después de entrar al estado o de cierta hora y fecha particular. Profesor Alfonso Vega G.

44 Diagramas de Estados Transición: Es una relación de tres o más estados en una transición de múltiples fuentes o múltiples destinos. Profesor Alfonso Vega G.

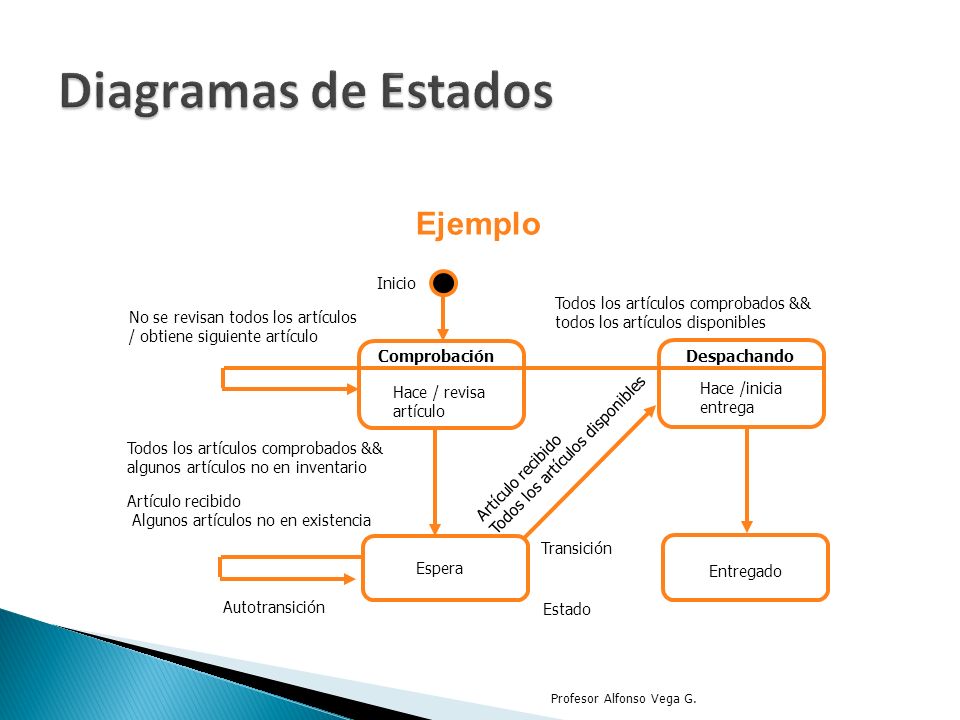

45 Diagramas de Estados Ejemplo Inicio Todos los artículos comprobados &&
todos los artículos disponibles No se revisan todos los artículos / obtiene siguiente artículo Comprobación Despachando Hace / revisa artículo Hace /inicia entrega Todos los artículos disponibles Artículo recibido Todos los artículos comprobados && algunos artículos no en inventario Artículo recibido Algunos artículos no en existencia Transición Espera Entregado Autotransición Estado Profesor Alfonso Vega G.

46 Diagramas de Actividades
Diagrama de actividades muestra el flujo de actividades dentro de un sistema. Cubren la vista dinámica, son importantes al modelar el funcionamiento del un sistema y resaltan el flujo de control de objetos. Profesor Alfonso Vega G.

47 Diagrama de Actividades
Un diagrama de actividades es un diagrama de estados, casi todos los estados son estados de acción, y casi todas las transiciones son enviadas al terminar la acción ejecutada en el estado anterior. Generalmente modelan los pasos de un algoritmo y puede dar detalle a un caso de uso, un objeto o un mensaje en un objeto. Profesor Alfonso Vega G.

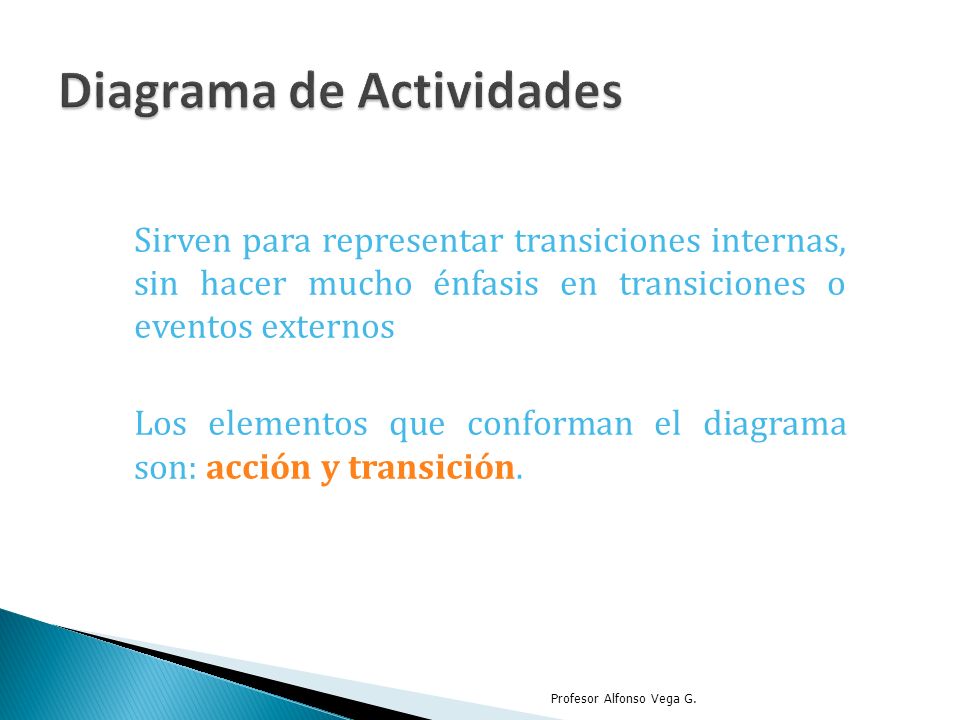

48 Diagrama de Actividades
Sirven para representar transiciones internas, sin hacer mucho énfasis en transiciones o eventos externos Los elementos que conforman el diagrama son: acción y transición. Profesor Alfonso Vega G.

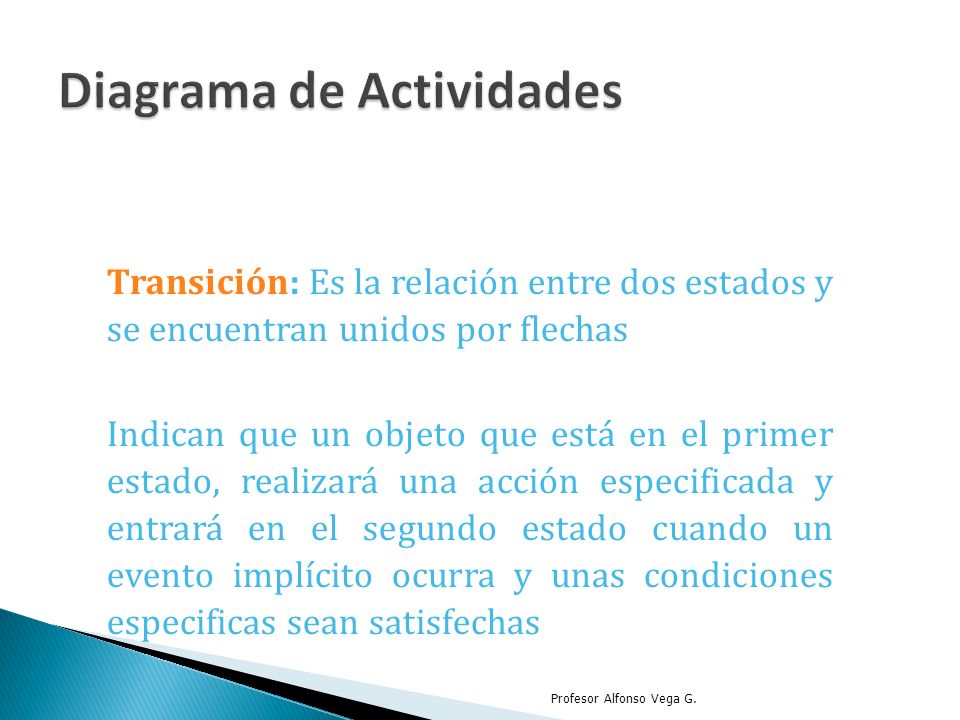

49 Diagrama de Actividades
Transición: Es la relación entre dos estados y se encuentran unidos por flechas Indican que un objeto que está en el primer estado, realizará una acción especificada y entrará en el segundo estado cuando un evento implícito ocurra y unas condiciones especificas sean satisfechas Profesor Alfonso Vega G.

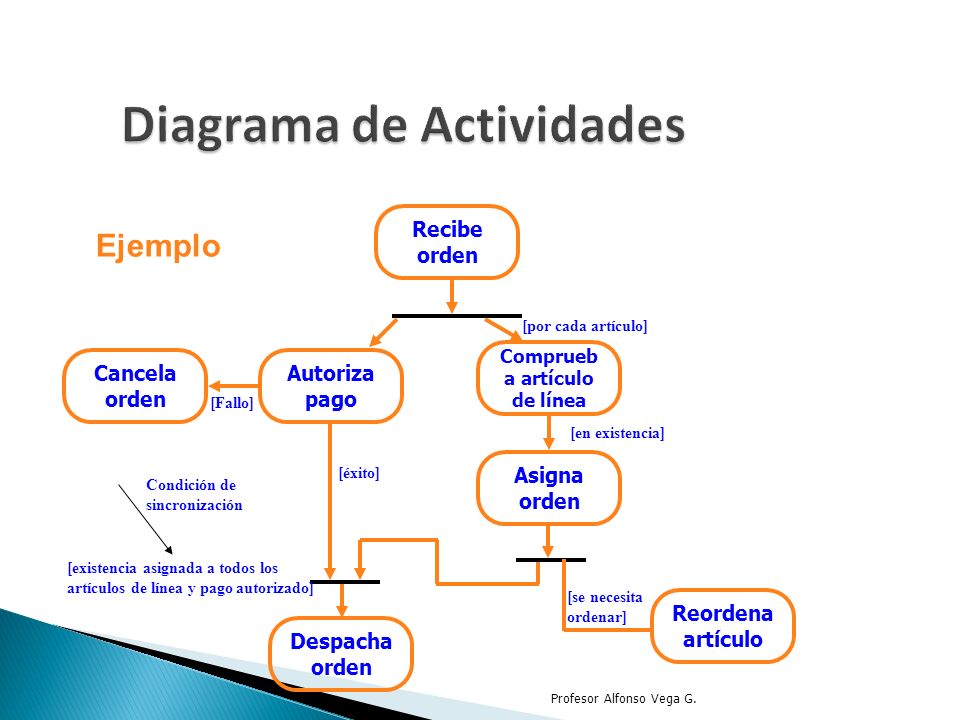

50 Diagrama de Actividades
Ejemplo Comprueba artículo de línea Reordena artículo Asigna orden Despacha orden Recibe orden Cancela orden Autoriza pago [Fallo] [éxito] [en existencia] [se necesita ordenar] [por cada artículo] Condición de sincronización [existencia asignada a todos los artículos de línea y pago autorizado] Profesor Alfonso Vega G.

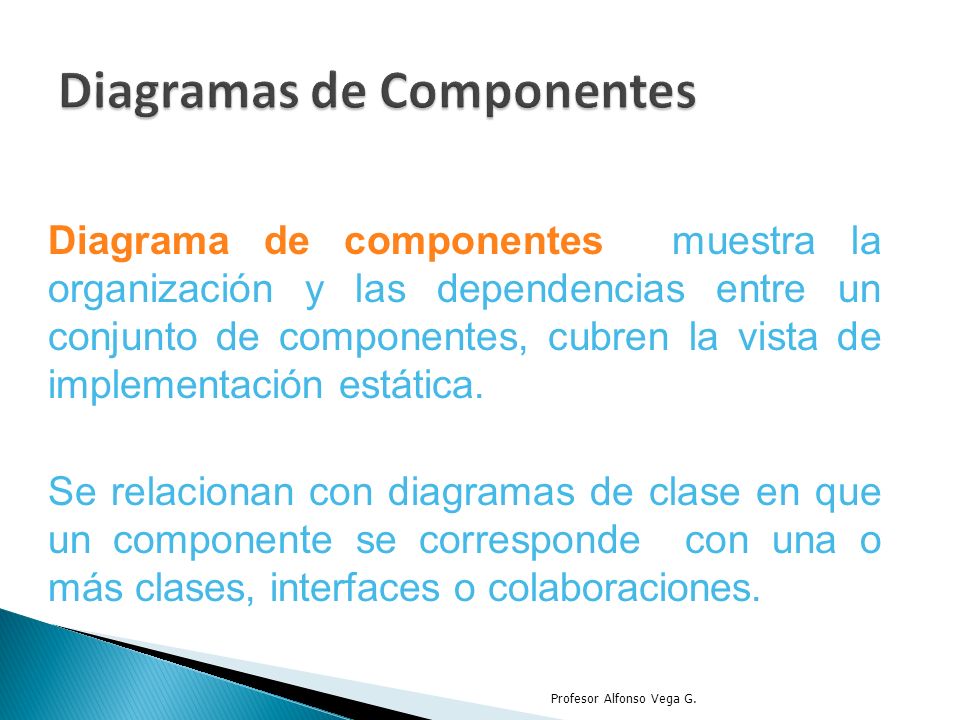

51 Diagramas de Componentes
Diagrama de componentes muestra la organización y las dependencias entre un conjunto de componentes, cubren la vista de implementación estática. Se relacionan con diagramas de clase en que un componente se corresponde con una o más clases, interfaces o colaboraciones. Profesor Alfonso Vega G.

52 Diagramas de Componentes
Representa las componentes físicas de la aplicación. LISTADO Reservación AGENCIA DE VIAJES Actualizar INTERFAZ Profesor Alfonso Vega G.

53 Diagramas de Despliegue
Diagrama de despliegue muestra la configuración de nodos de procesamiento en tiempo de ejecución y los componentes que residen en ellos. Su relación con los diagramas de componentes en que un nodo incluye, uno o mas componentes. Profesor Alfonso Vega G.

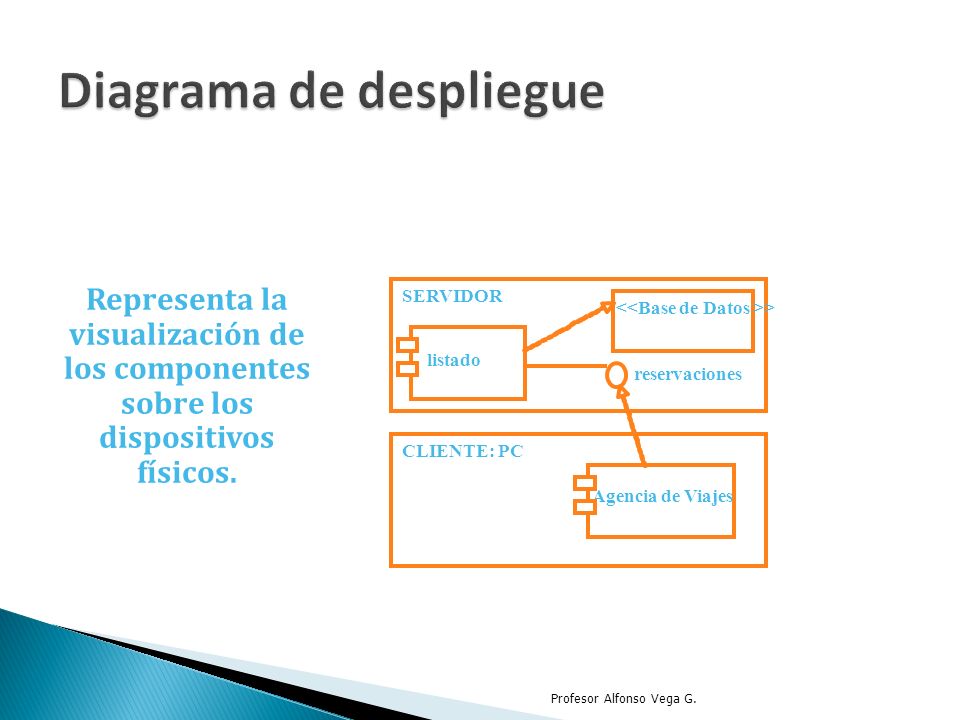

54 Diagrama de despliegue
Representa la visualización de los componentes sobre los dispositivos físicos. SERVIDOR reservaciones listado <<Base de Datos >> CLIENTE: PC Agencia de Viajes Profesor Alfonso Vega G.

55 Conclusiones En este trabajo se ha aprendido los conceptos de UML (El Lenguaje Unificado de Modelado), como es el vocabulario, reglas de construcción de modelos. Se vio, los elementos sus relaciones y los 9 Diagramas que utiliza UML para su modelado de Sistemas Profesor Alfonso Vega G.

56 El lenguaje unificado de modelado
Bibliografía El lenguaje unificado de modelado Grady Booch James Rumbaugh Ivar Jacobson El libro introductorio a UML Addison Wesley Profesor Alfonso Vega G.
