Presentación del tema: "1 TECNICAS SEPARATIVAS Clasificación: Precipitación. líquido - líquido Extracción en fase sólida Destilación Cromatografía."— Transcripción de la presentación:

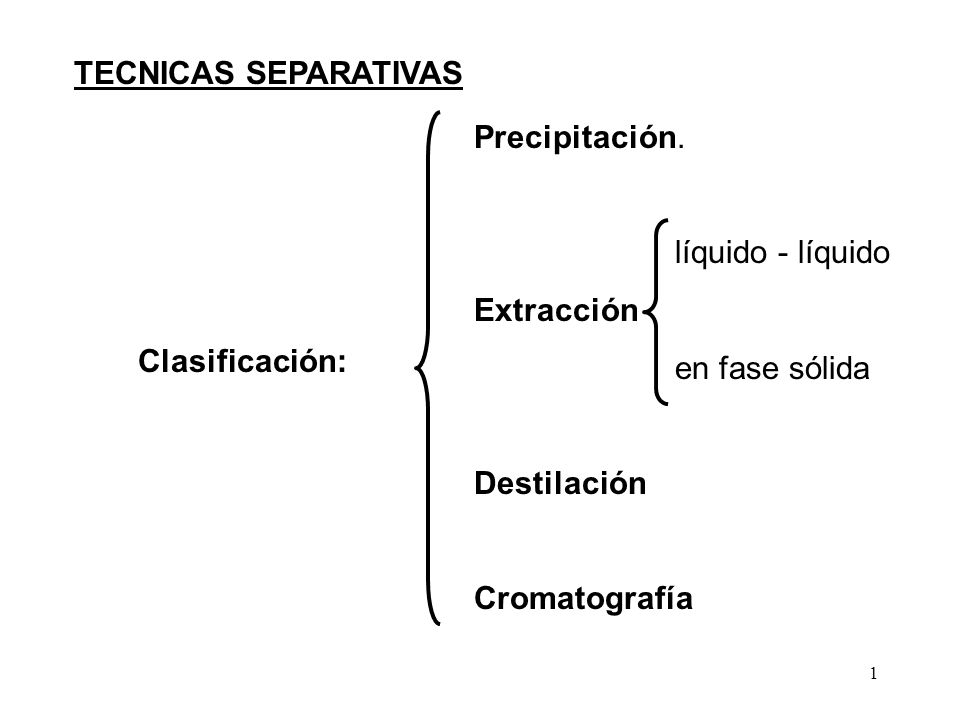

1 1 TECNICAS SEPARATIVAS Clasificación: Precipitación. líquido - líquido Extracción en fase sólida Destilación Cromatografía

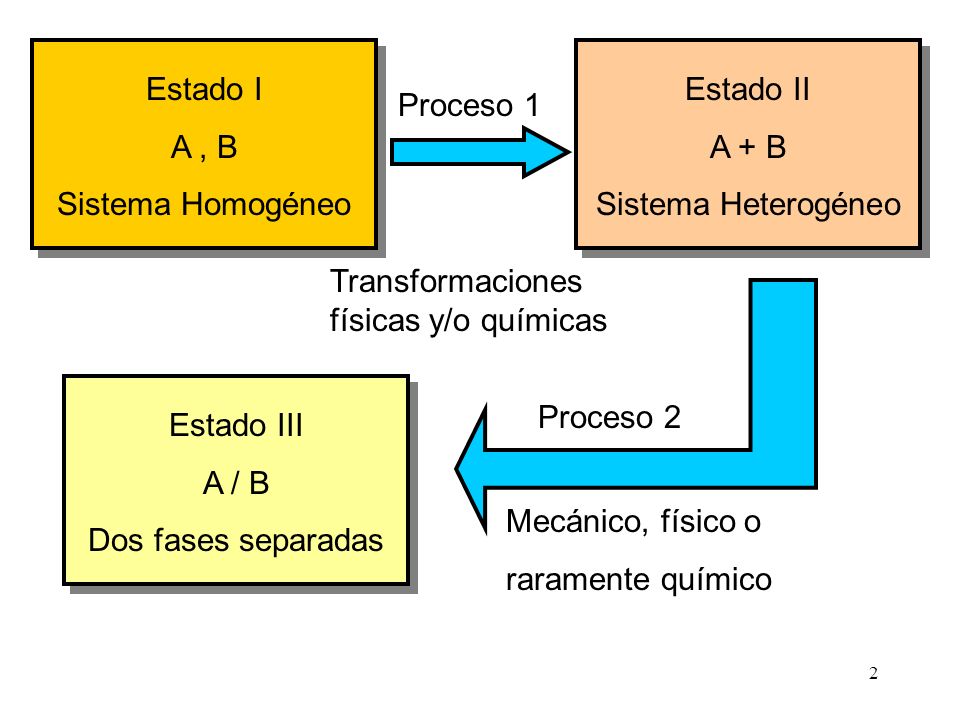

2 2 Estado I A, B Sistema Homogéneo Estado II A + B Sistema Heterogéneo Estado III A / B Dos fases separadas Proceso 1 Proceso 2 Transformaciones físicas y/o químicas Mecánico, físico o raramente químico

3 3 CROMATOGRAFIA Definición: Es una técnica capaz de separar compuestos en base a diferencias de su afinidad por una fase estacionaria y una móvil. Sistema Cromatografico: Fase Móvil Fase Estacionaria Soluto

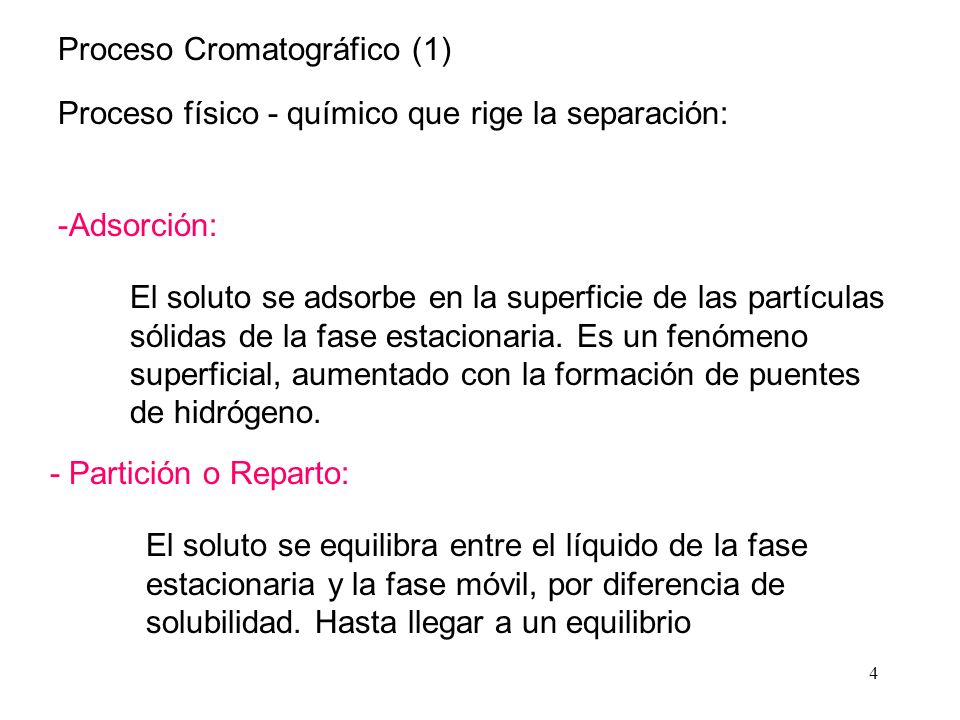

4 4 Proceso físico - químico que rige la separación: -Adsorción: El soluto se adsorbe en la superficie de las partículas sólidas de la fase estacionaria. Es un fenómeno superficial, aumentado con la formación de puentes de hidrógeno. - Partición o Reparto: El soluto se equilibra entre el líquido de la fase estacionaria y la fase móvil, por diferencia de solubilidad. Hasta llegar a un equilibrio Proceso Cromatográfico (1)

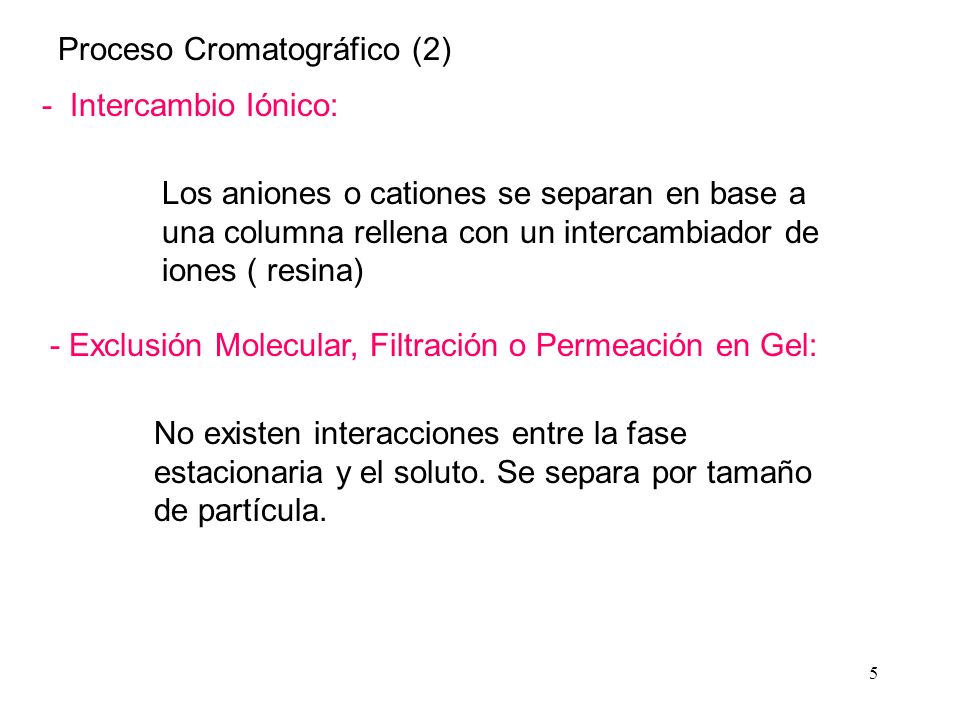

5 5 - Intercambio Iónico: Los aniones o cationes se separan en base a una columna rellena con un intercambiador de iones ( resina) - Exclusión Molecular, Filtración o Permeación en Gel: No existen interacciones entre la fase estacionaria y el soluto. Se separa por tamaño de partícula. Proceso Cromatográfico (2)

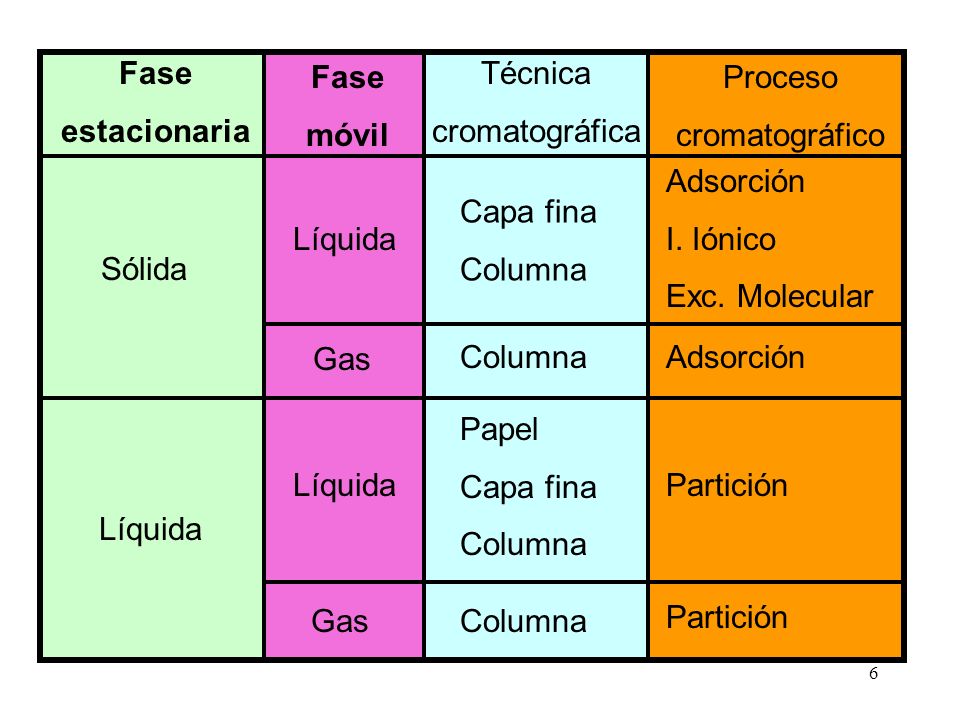

6 6 Fase estacionaria Fase móvil Proceso cromatográfico Capa fina Columna Adsorción I. Iónico Exc. Molecular AdsorciónColumna Papel Capa fina Columna Partición Columna Líquida Sólida Gas Técnica cromatográfica

7 7 (cromatografía de capa fina o sobre papel) CROMATOGRAFIA SOBRE COLUMNA (cromatografía líquida)

8 8

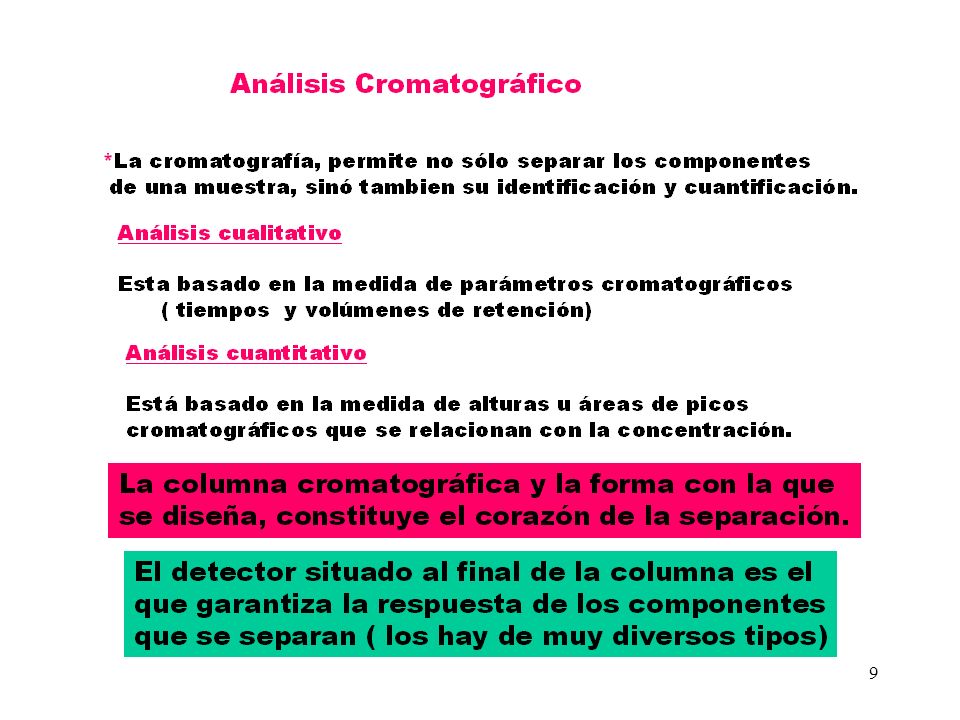

9 9

10 10 Análisis cualitativo cromatográfico Los parámetros cromatográficos que se utilizan en el análisis cualitativo son dos: tiempo de retención(t R ) y volumen de retención (v R ) Procedimiento: ambos parámetros han de ser comparados con los de una sustancia patrón Inconvenientes: No se tiene siempre certeza de que ambos parámetros sean reproducibles, ni aún manteniendo condiciones de trabajo constantes. Es preferible utilizar valores relativos, en vez de absolutos. Bajo condiciones de flujo de fase móvil F c constante:

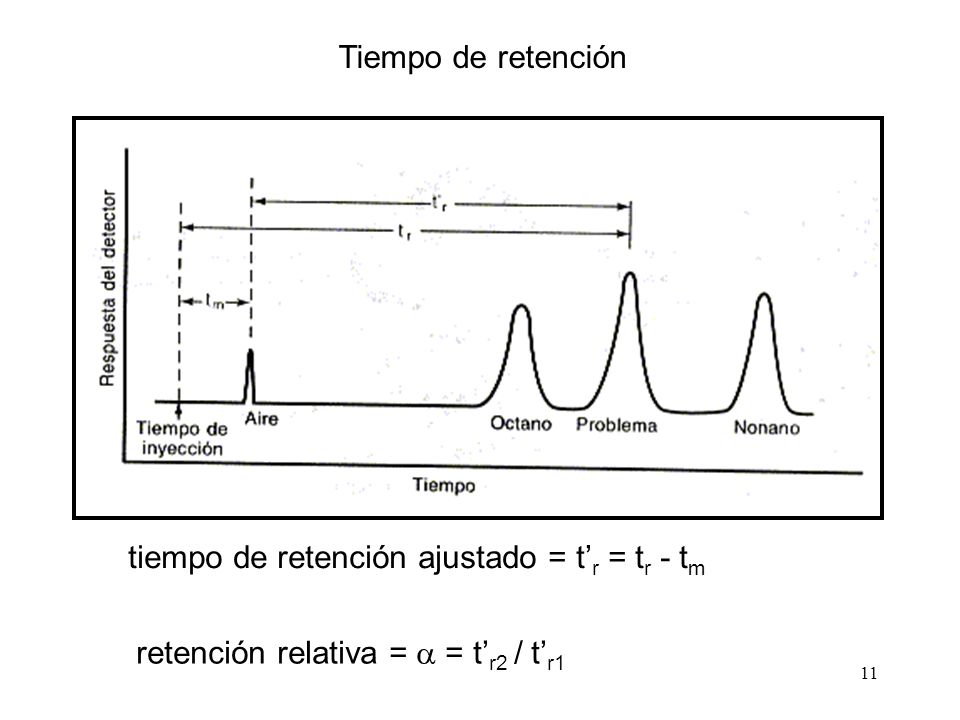

11 11 Tiempo de retención tiempo de retención ajustado = t r = t r - t m retención relativa = = t r2 / t r1

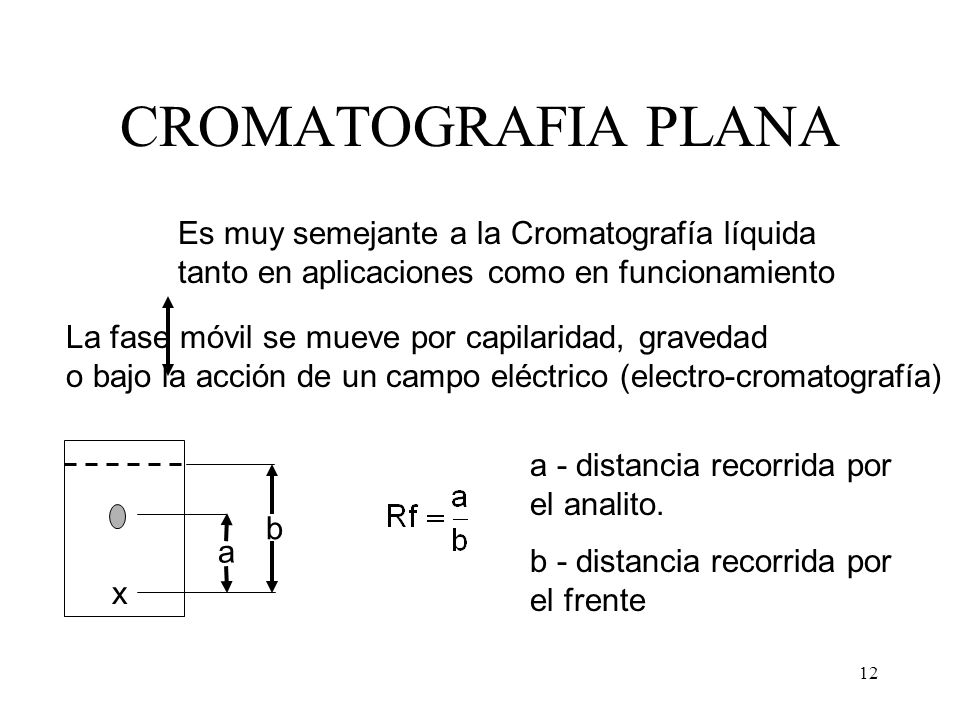

12 12 CROMATOGRAFIA PLANA x a - distancia recorrida por el analito. b - distancia recorrida por el frente a b Es muy semejante a la Cromatografía líquida tanto en aplicaciones como en funcionamiento La fase móvil se mueve por capilaridad, gravedad o bajo la acción de un campo eléctrico (electro-cromatografía)

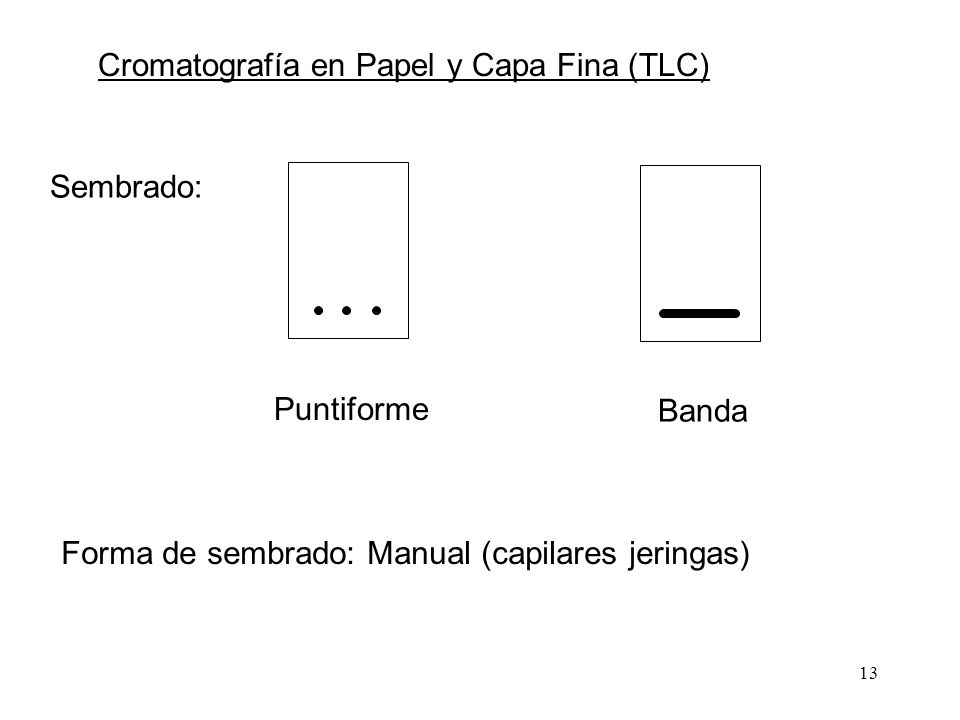

13 13 Cromatografía en Papel y Capa Fina (TLC) Sembrado: Puntiforme Banda Forma de sembrado: Manual (capilares jeringas)

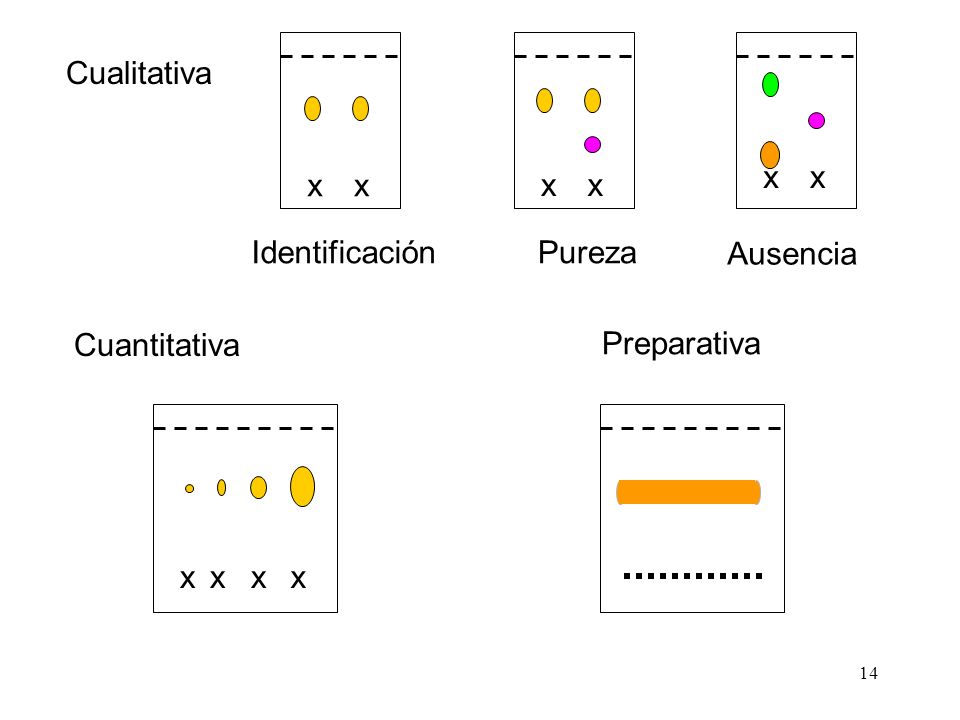

14 14 x Cualitativa xx xx x IdentificaciónPureza Ausencia Cuantitativa xxxx Preparativa

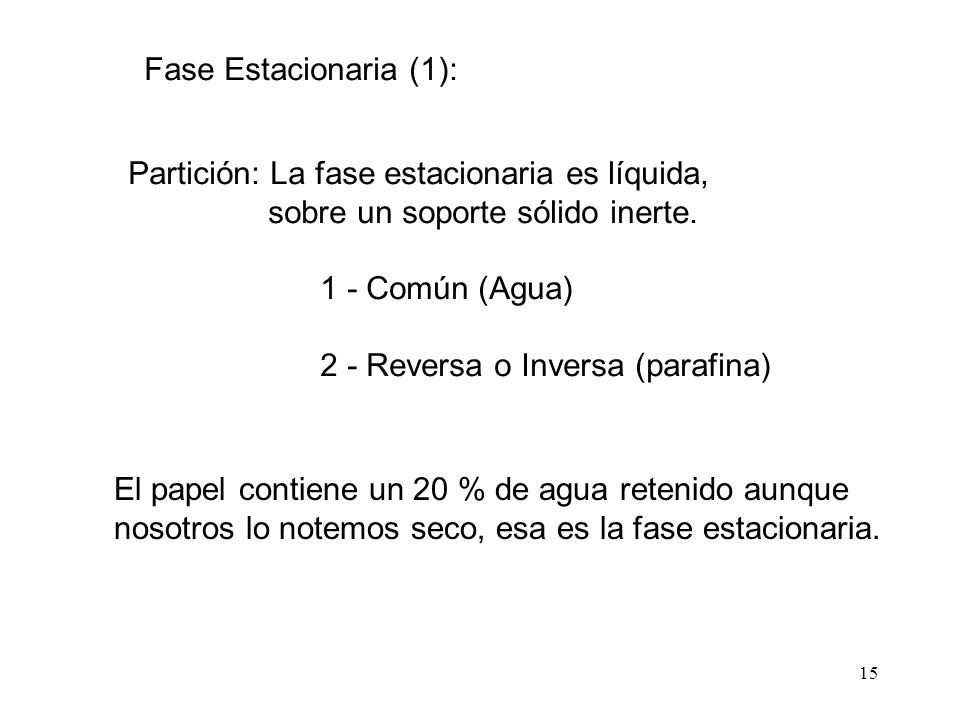

15 15 Fase Estacionaria (1): Partición: La fase estacionaria es líquida, sobre un soporte sólido inerte. 1 - Común (Agua) 2 - Reversa o Inversa (parafina) El papel contiene un 20 % de agua retenido aunque nosotros lo notemos seco, esa es la fase estacionaria.

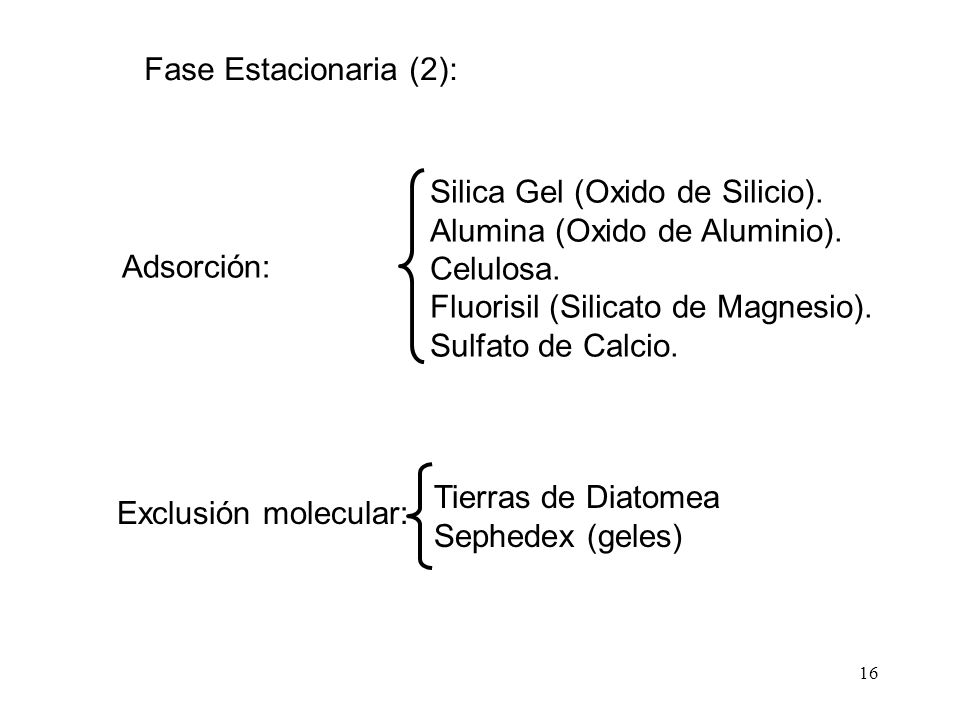

16 16 Exclusión molecular: Tierras de Diatomea Sephedex (geles) Adsorción: Silica Gel (Oxido de Silicio). Alumina (Oxido de Aluminio). Celulosa. Fluorisil (Silicato de Magnesio). Sulfato de Calcio. Fase Estacionaria (2):

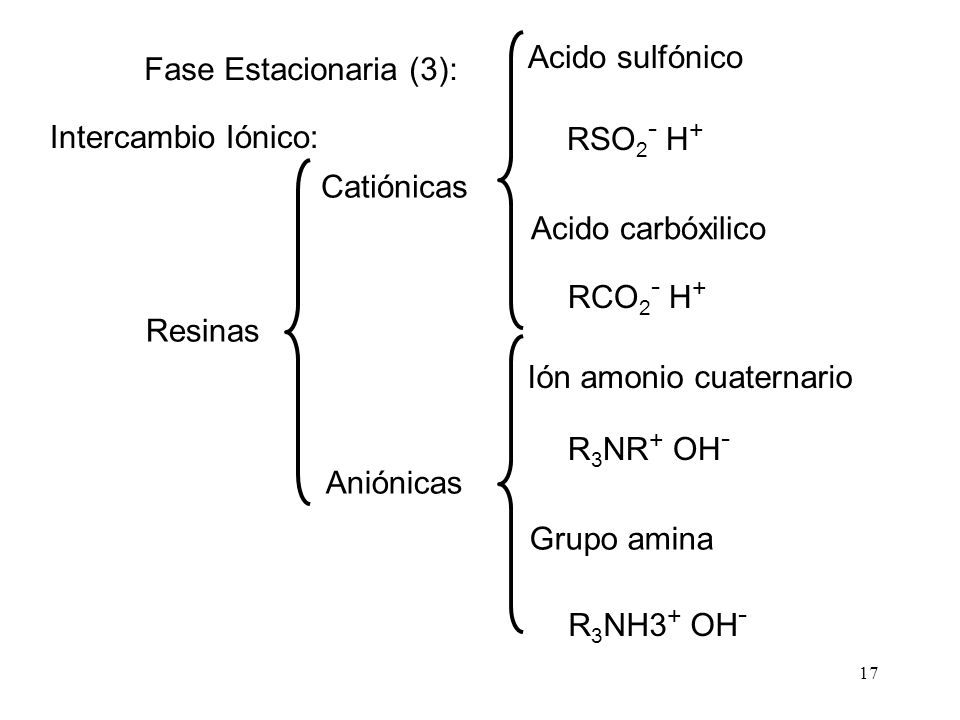

17 17 Intercambio Iónico: Resinas Catiónicas Aniónicas Acido sulfónico RSO 2 - H + Acido carbóxilico Ión amonio cuaternario Grupo amina RCO 2 - H + R 3 NR + OH - R 3 NH3 + OH - Fase Estacionaria (3):

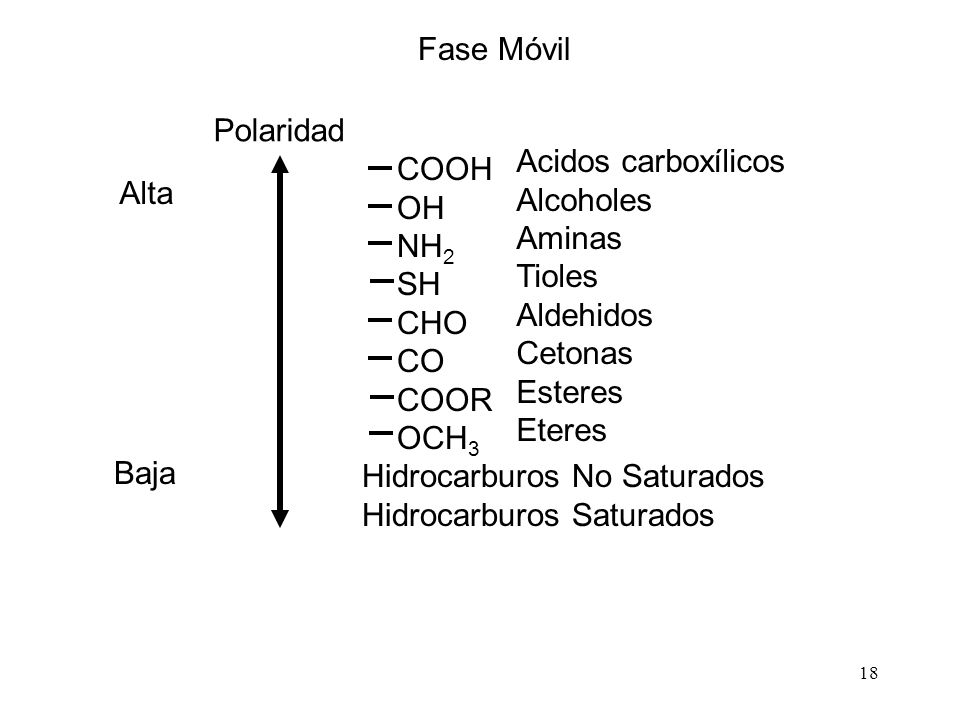

18 18 Fase Móvil COOH OH NH 2 SH CHO CO COOR OCH 3 Hidrocarburos No Saturados Hidrocarburos Saturados Acidos carboxílicos Alcoholes Aminas Tioles Aldehidos Cetonas Esteres Eteres Alta Baja Polaridad

19 19 Cromatografía de capa fina (1)

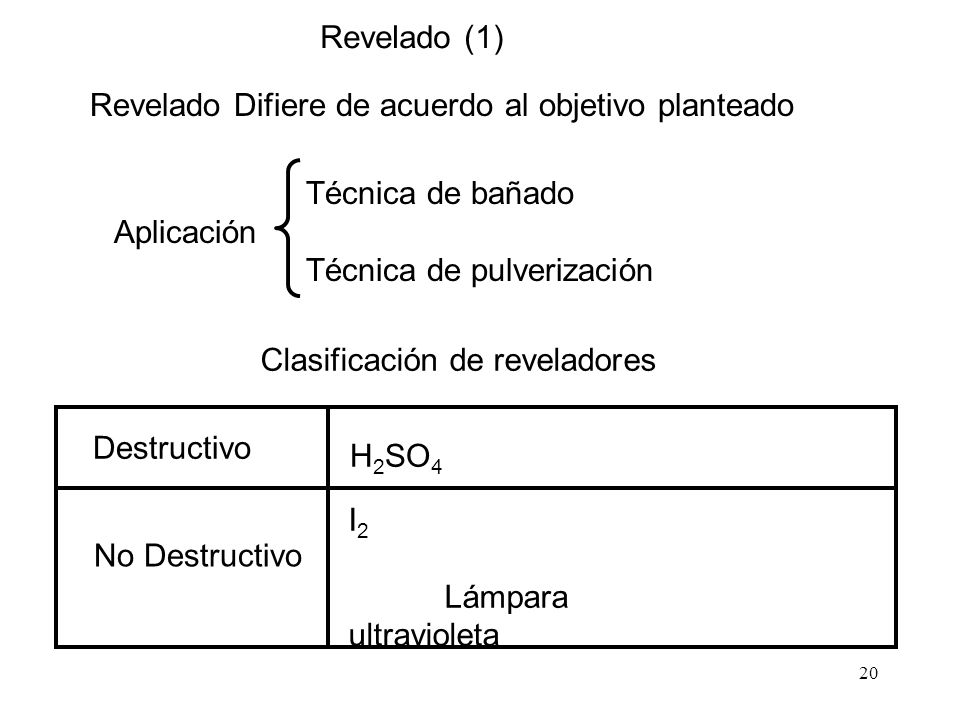

20 20 Revelado Difiere de acuerdo al objetivo planteado Clasificación de reveladores H 2 SO 4 I 2 Lámpara ultravioleta No Destructivo Destructivo Técnica de bañado Aplicación Técnica de pulverización Revelado (1)

21 21 H 2 SO 4 Lámpara ultravioleta I 2 Ftalato de anilina (azúcares) Ninhidrina (Amino-ácidos) Resorcina (Cetosas) Difenilamina + U.V. 254 (I. Clorados) Generales Selectivo Específico Revelado (2)

22 22 Estimación del área de la mancha (por medida, pesada) Determinación indirecta (raspado y valoración) Determinación directa (Densitómetro) Detector Fuente de luz Placa cromatográfica Cromatografía Cuantitativa

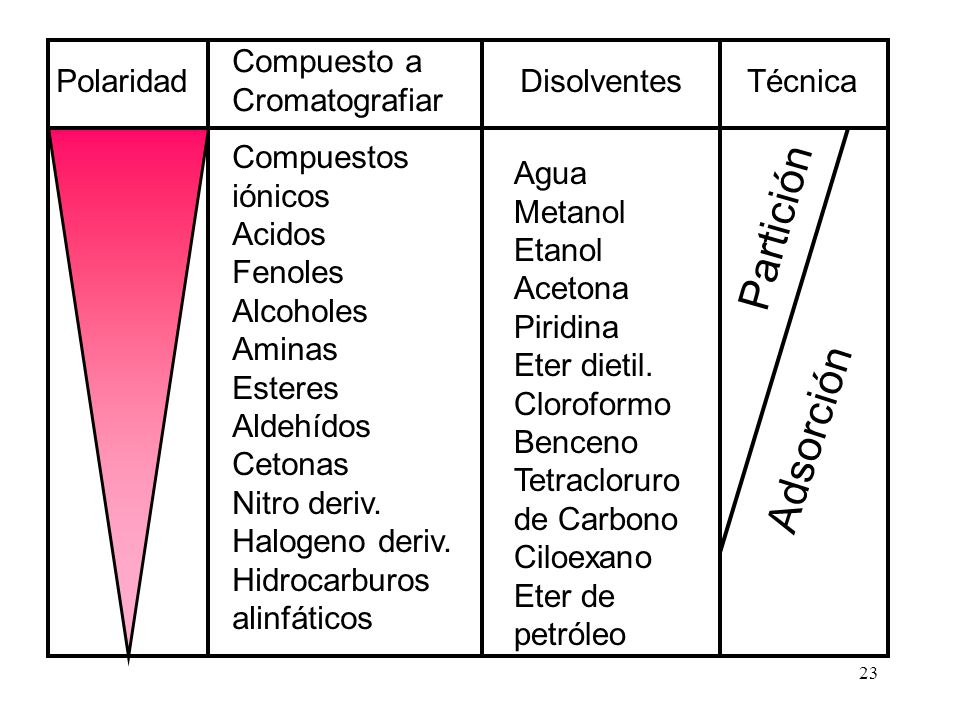

23 23 Agua Metanol Etanol Acetona Piridina Eter dietil. Cloroformo Benceno Tetracloruro de Carbono Ciloexano Eter de petróleo Polaridad Compuesto a Cromatografiar Técnica Compuestos iónicos Acidos Fenoles Alcoholes Aminas Esteres Aldehídos Cetonas Nitro deriv. Halogeno deriv. Hidrocarburos alinfáticos Disolventes Adsorción Partición

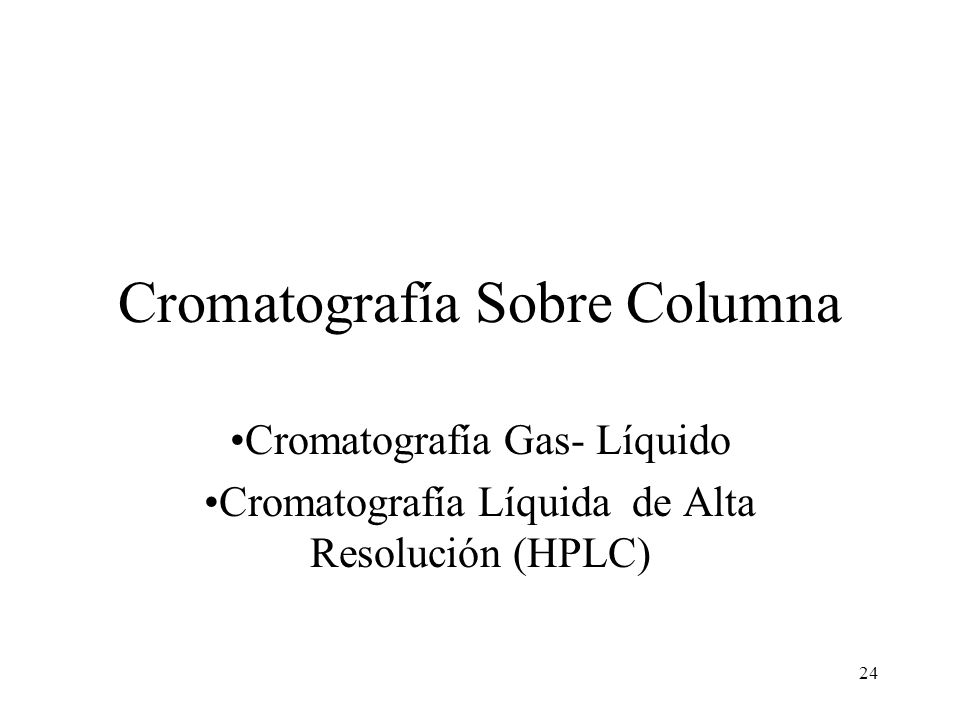

24 24 Cromatografía Sobre Columna Cromatografía Gas- Líquido Cromatografía Líquida de Alta Resolución (HPLC)

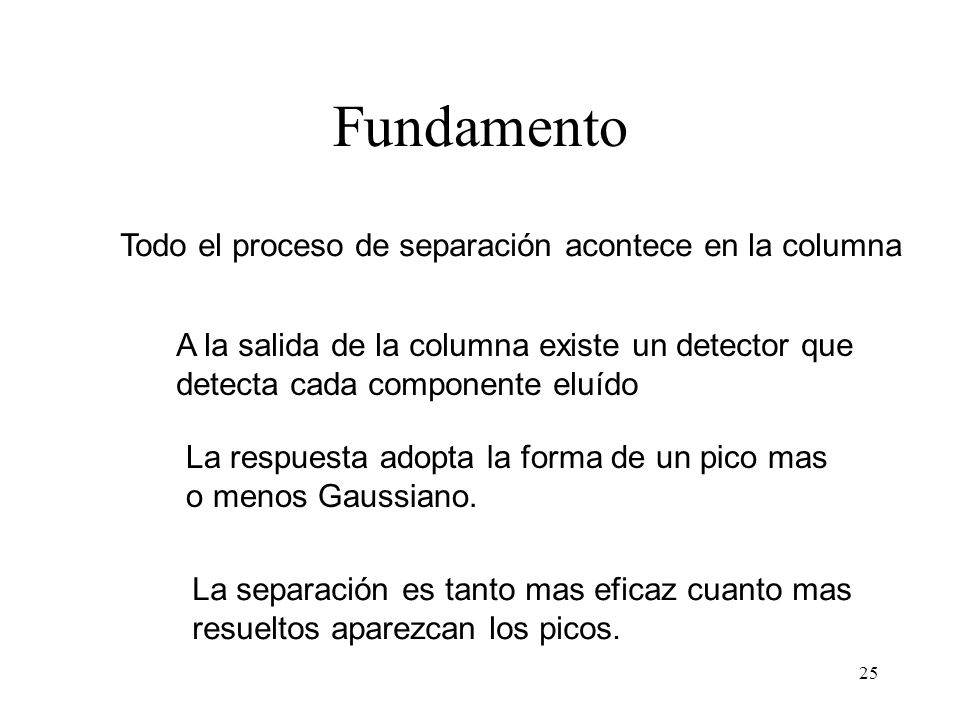

25 25 Fundamento Todo el proceso de separación acontece en la columna A la salida de la columna existe un detector que detecta cada componente eluído La respuesta adopta la forma de un pico mas o menos Gaussiano. La separación es tanto mas eficaz cuanto mas resueltos aparezcan los picos.

26 26

27 27

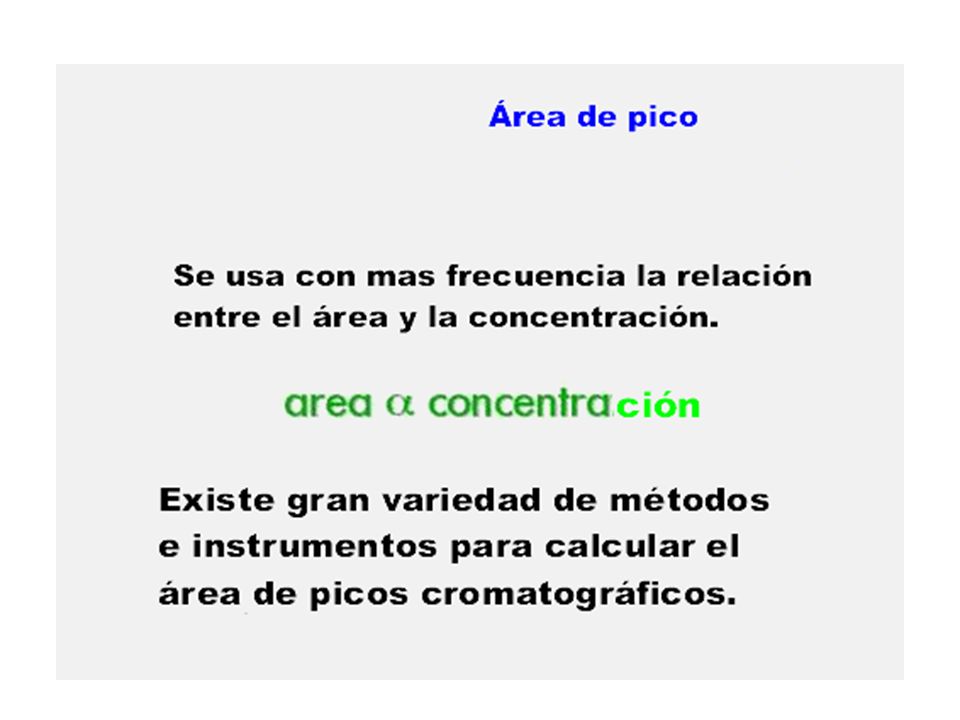

28 28

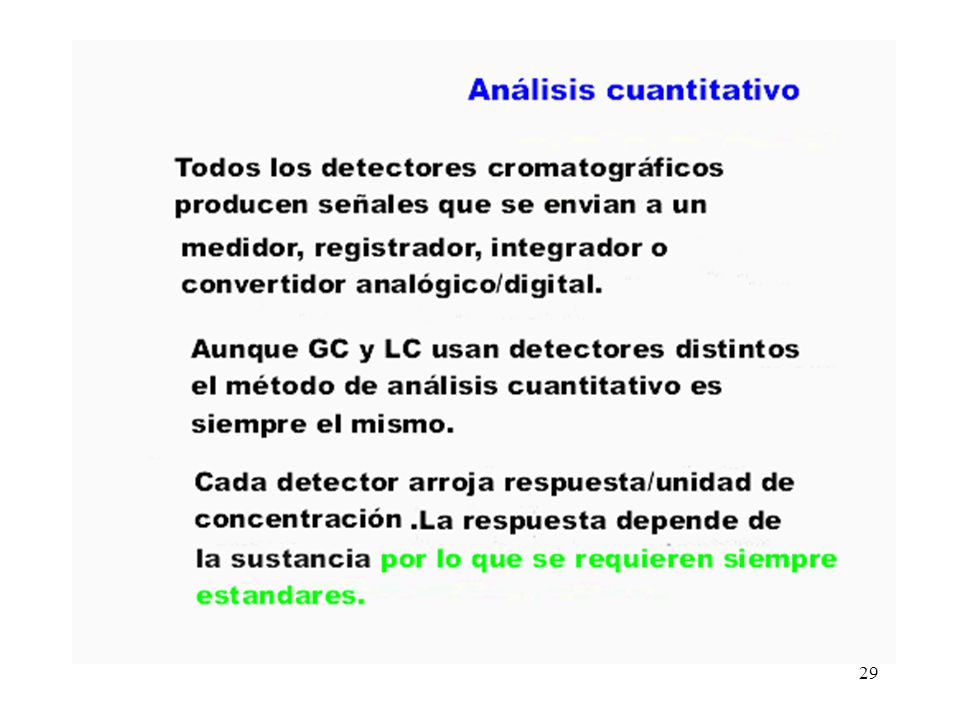

29 29

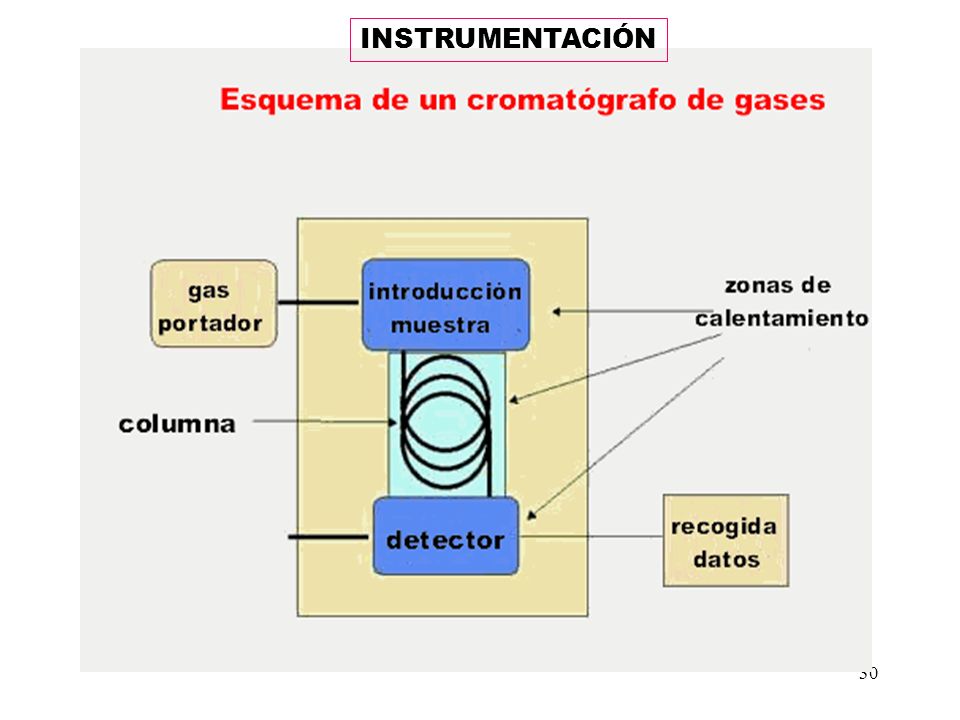

30 30 INSTRUMENTACIÓN

31 31 CROMATOGRAFIA DE GASES (G.C.)

32 32 Columnas (1) Son de acero inoxidable o vidrio, tienen un diámetro de 3 a 6 mm y una longitud de 1 a 5 m. Se rellenan con la fase estacionaria sólida o un soporte inerte recubierto con la fase estacionaria Columnas empacadas Columnas tubulares abiertas o capilares Son de sílice fundida, son mucho más finas y mas largas que las empaquetadas. Tienen mayor resolución y sensibilidad. Tienen menor tiempo de análisis y se maneja menor cantidad de muestra

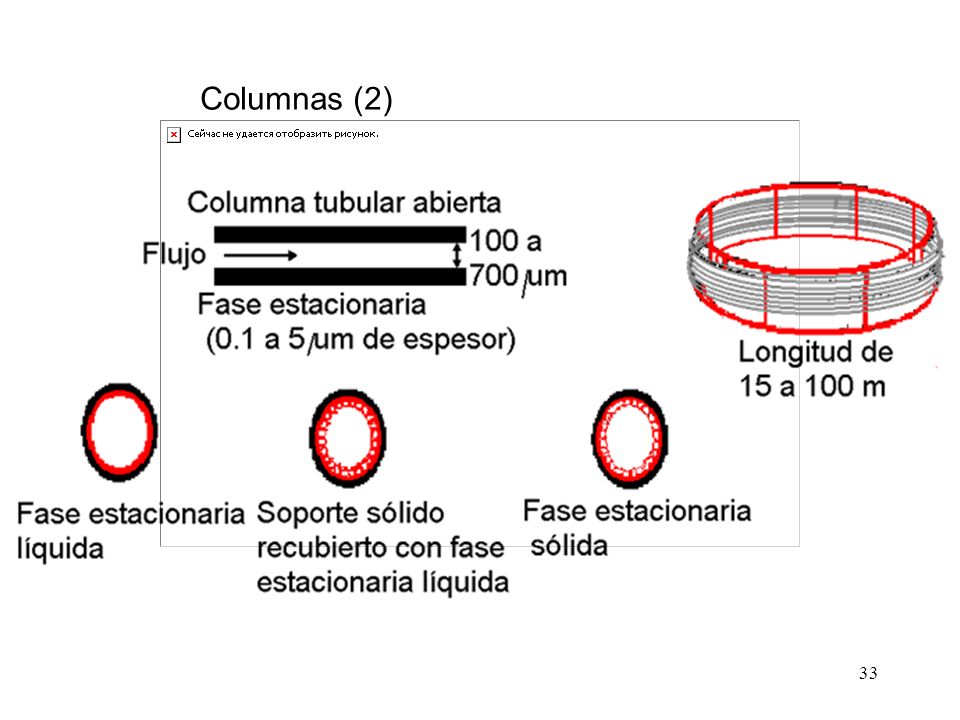

33 33 Columnas (2)

34 34 Gases Portadores La elección de la fase móvil influye en el funcionamiento de la columna y el detector. Los gases más utilizados son: H 2, He y N 2. Los flujos son distintos, mientras que el de N 2 es 10 cm/s, el H 2 y el He pueden utilizarse a un flujo mayor. Por lo tanto se debe mantener el el flujo del gas portador a una velocidad constante.

35 35 Inyección de la muestra (1) La muestra se inyecta con un jeringa a través de un septum de goma y se vaporiza. Generalmente 0.1 a 10 L. Se controla la temperatura del horno de inyección. Para columnas tubulares se usan puertos de inyección más elaborados pues no pueden manejarse muestras tan grande. La inyección se fracciona: Sólo el 0.1 a 10 % del volumen de 0.1 a 2 L de muestra inyectada llega a la columna; el resto se elimina.

36 36

37 37

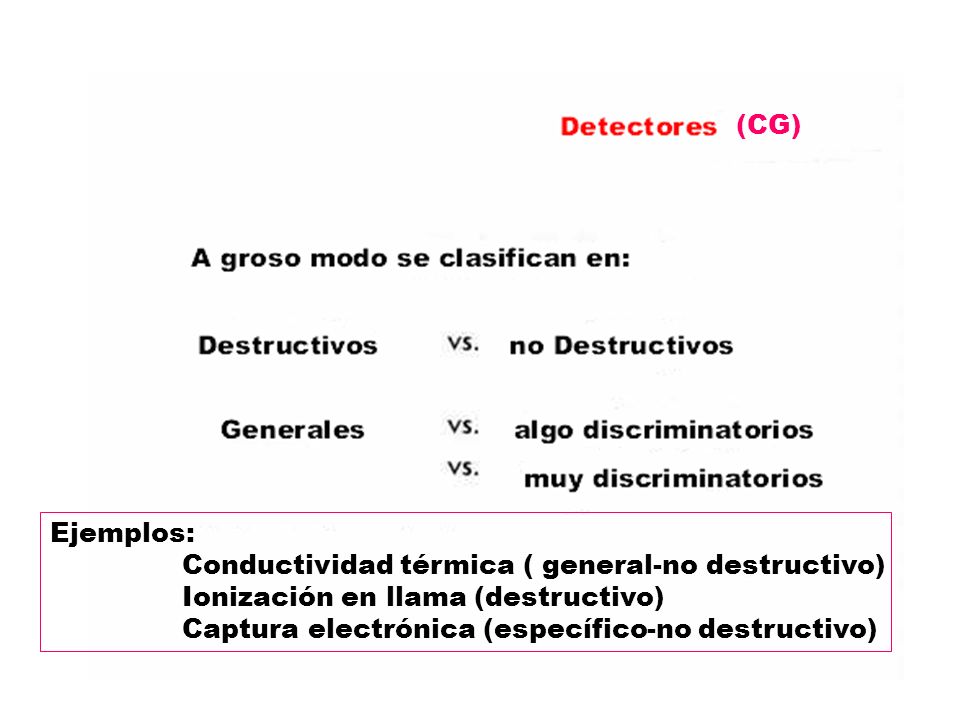

38 38 (CG) Ejemplos: Conductividad térmica ( general-no destructivo) Ionización en llama (destructivo) Captura electrónica (específico-no destructivo)

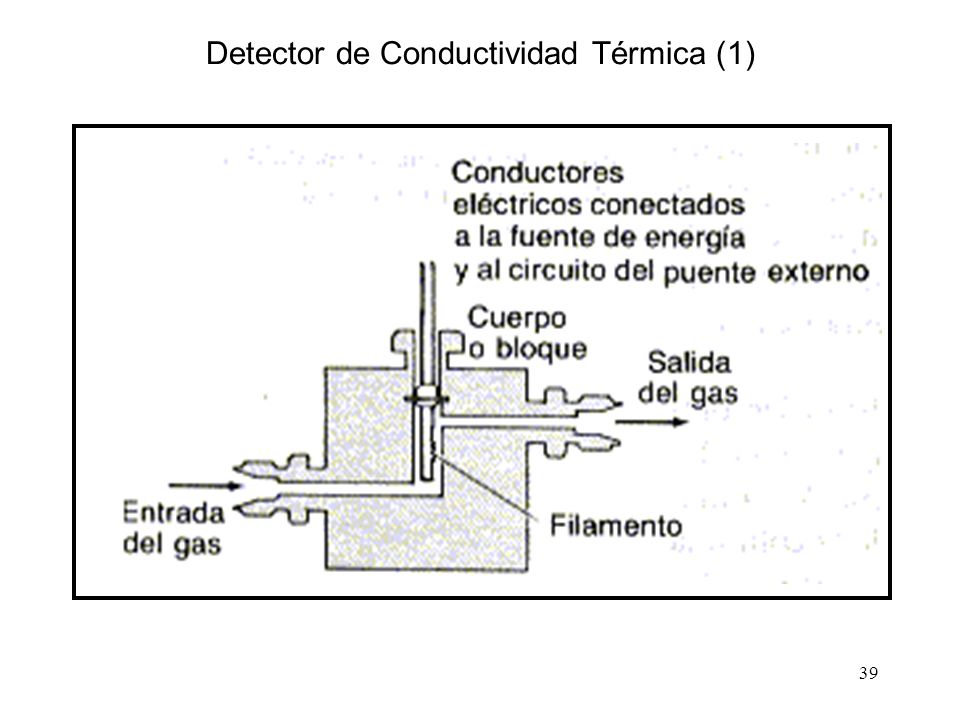

39 39 Detector de Conductividad Térmica (1)

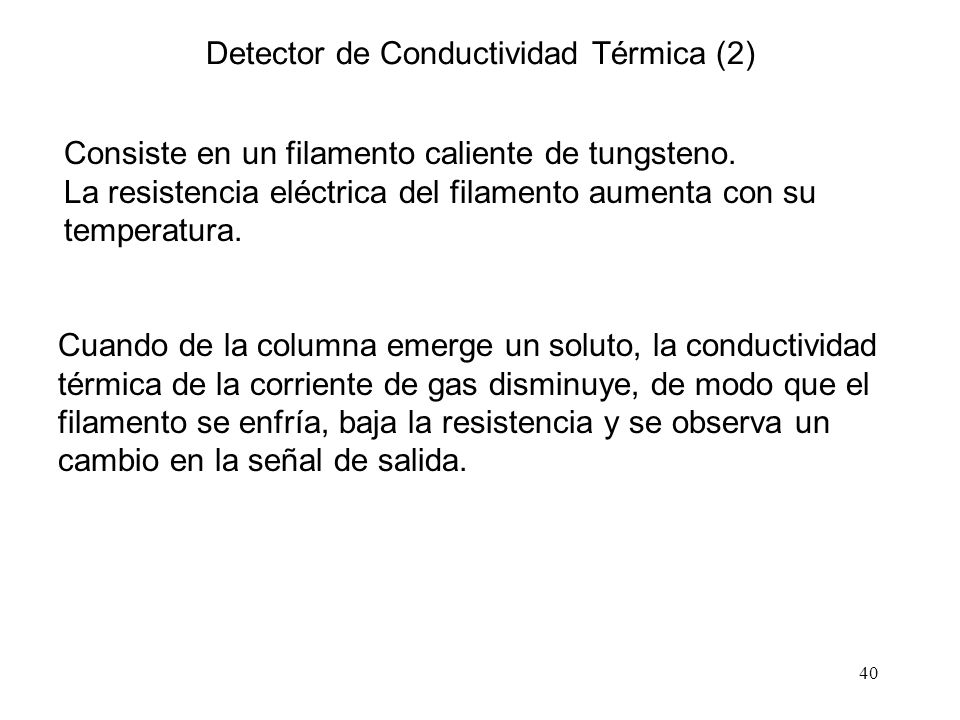

40 40 Detector de Conductividad Térmica (2) Consiste en un filamento caliente de tungsteno. La resistencia eléctrica del filamento aumenta con su temperatura. Cuando de la columna emerge un soluto, la conductividad térmica de la corriente de gas disminuye, de modo que el filamento se enfría, baja la resistencia y se observa un cambio en la señal de salida.

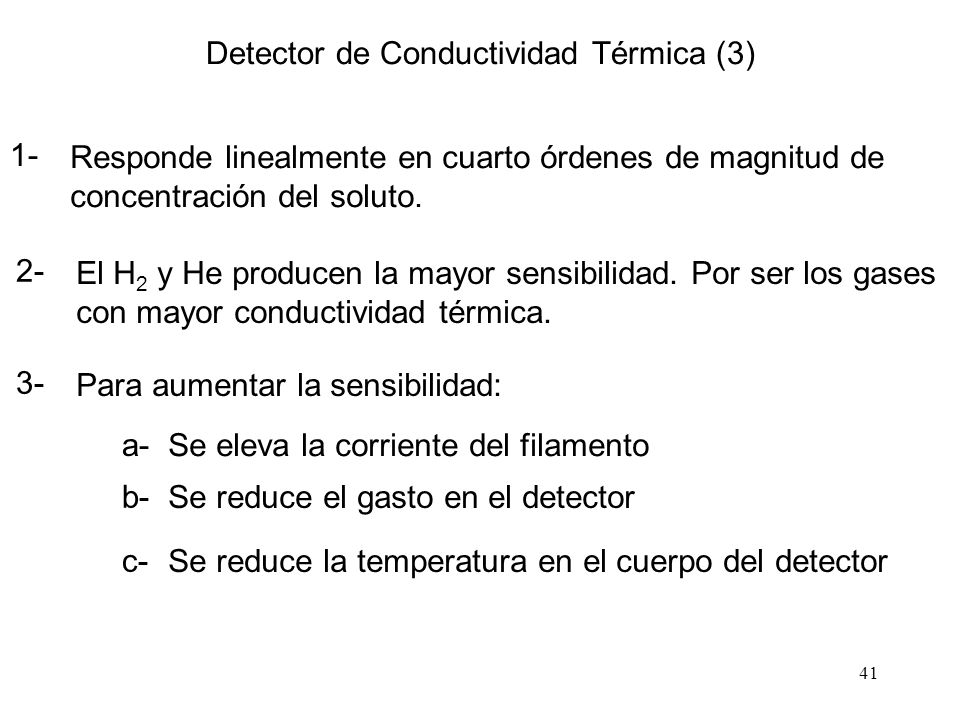

41 41 Detector de Conductividad Térmica (3) Responde linealmente en cuarto órdenes de magnitud de concentración del soluto. 1- El H 2 y He producen la mayor sensibilidad. Por ser los gases con mayor conductividad térmica. 2- Para aumentar la sensibilidad: 3- Se eleva la corriente del filamento a- Se reduce el gasto en el detector b- Se reduce la temperatura en el cuerpo del detector c-

42 42 Detector de Ionización de Llama (1)

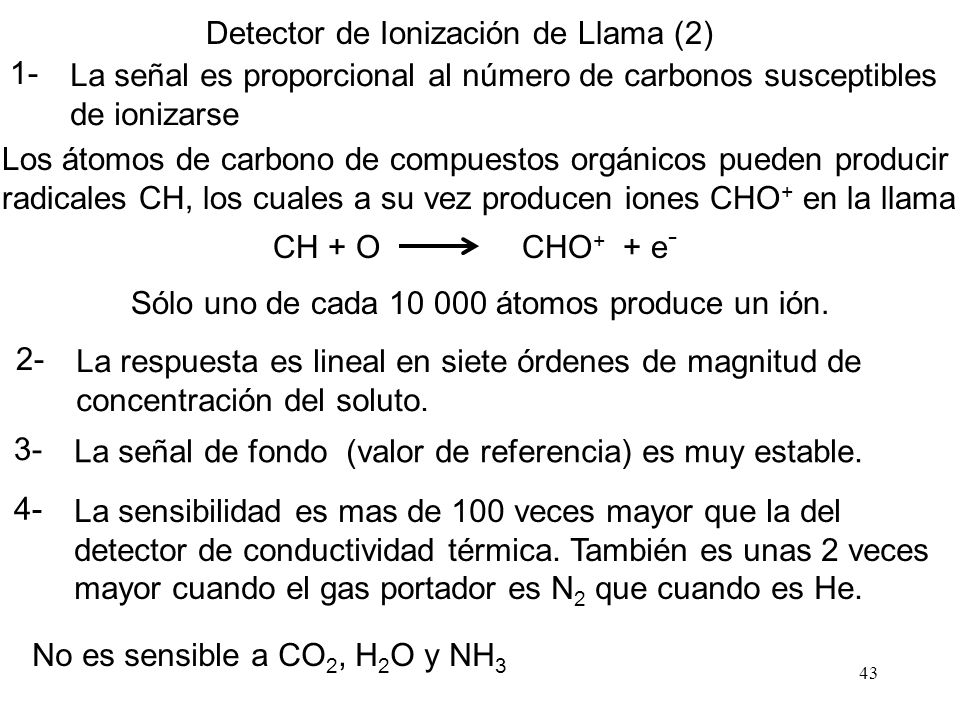

43 43 Detector de Ionización de Llama (2) La señal es proporcional al número de carbonos susceptibles de ionizarse 1- La respuesta es lineal en siete órdenes de magnitud de concentración del soluto. 2- La señal de fondo (valor de referencia) es muy estable. 3- Los átomos de carbono de compuestos orgánicos pueden producir radicales CH, los cuales a su vez producen iones CHO + en la llama CH + O CHO + + e - Sólo uno de cada átomos produce un ión. No es sensible a CO 2, H 2 O y NH 3 La sensibilidad es mas de 100 veces mayor que la del detector de conductividad térmica. También es unas 2 veces mayor cuando el gas portador es N 2 que cuando es He. 4-

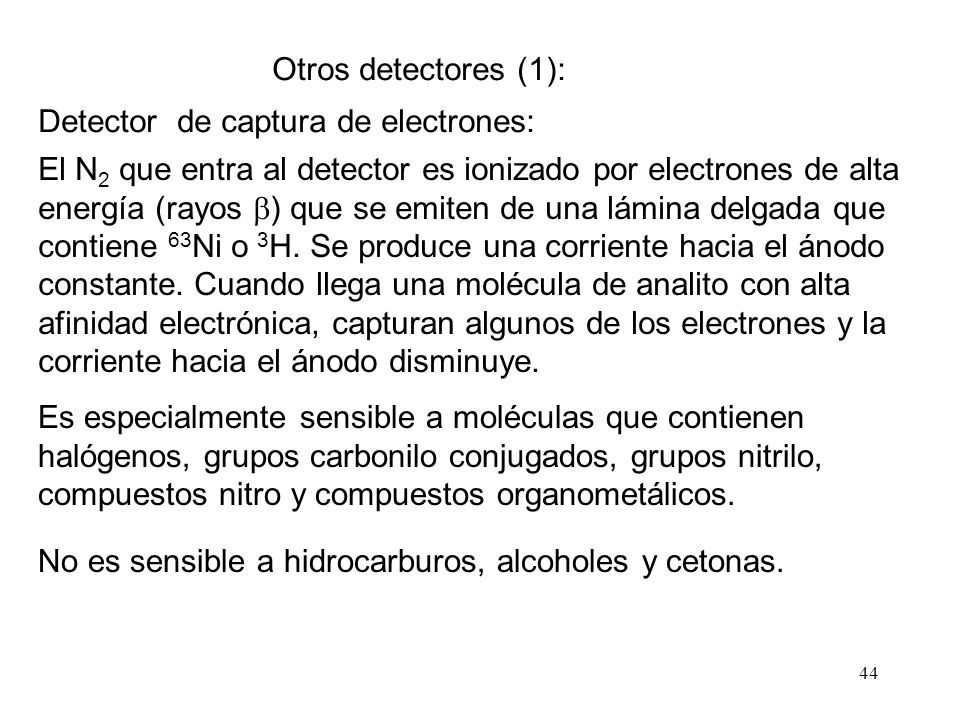

44 44 Otros detectores (1): Detector de captura de electrones: El N 2 que entra al detector es ionizado por electrones de alta energía (rayos ) que se emiten de una lámina delgada que contiene 63 Ni o 3 H. Se produce una corriente hacia el ánodo constante. Cuando llega una molécula de analito con alta afinidad electrónica, capturan algunos de los electrones y la corriente hacia el ánodo disminuye. Es especialmente sensible a moléculas que contienen halógenos, grupos carbonilo conjugados, grupos nitrilo, compuestos nitro y compuestos organometálicos. No es sensible a hidrocarburos, alcoholes y cetonas.

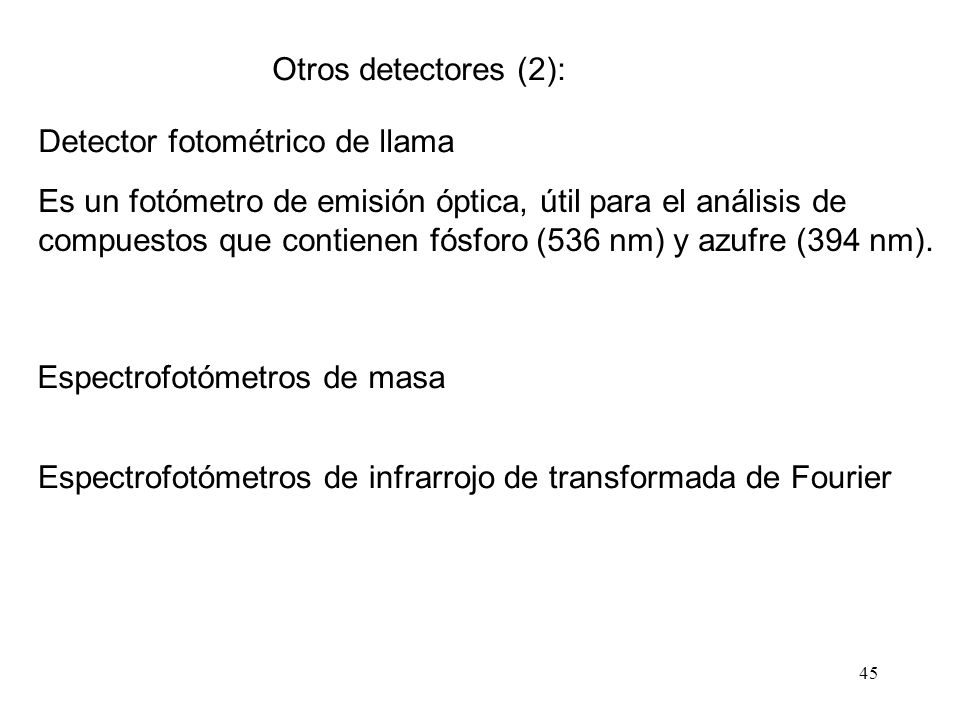

45 45 Otros detectores (2): Detector fotométrico de llama Es un fotómetro de emisión óptica, útil para el análisis de compuestos que contienen fósforo (536 nm) y azufre (394 nm). Espectrofotómetros de masa Espectrofotómetros de infrarrojo de transformada de Fourier

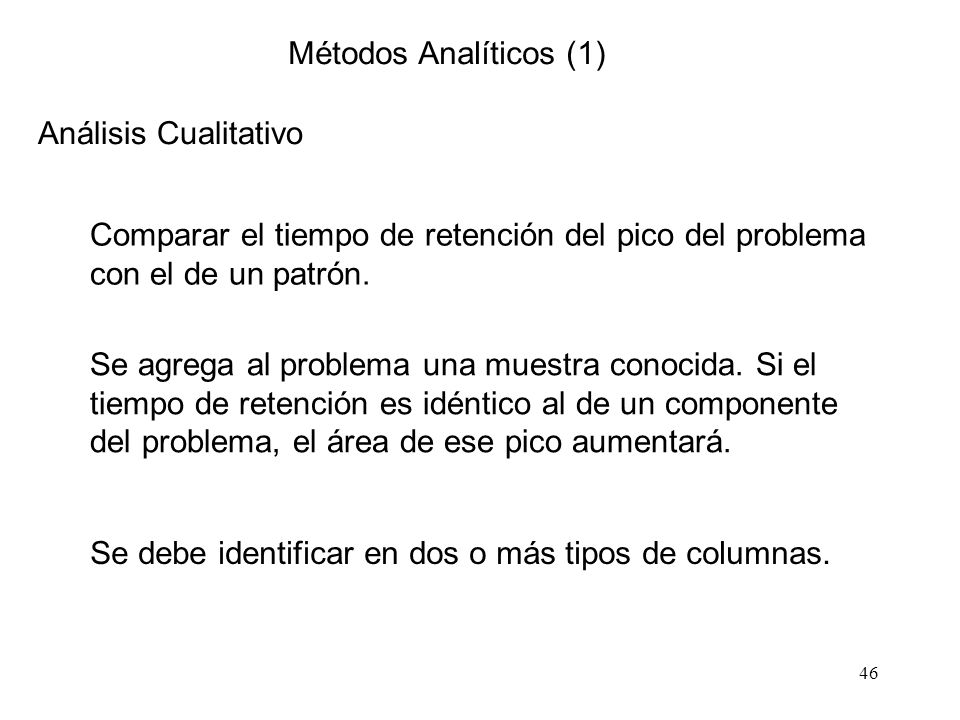

46 46 Análisis Cualitativo Comparar el tiempo de retención del pico del problema con el de un patrón. Se agrega al problema una muestra conocida. Si el tiempo de retención es idéntico al de un componente del problema, el área de ese pico aumentará. Métodos Analíticos (1) Se debe identificar en dos o más tipos de columnas.

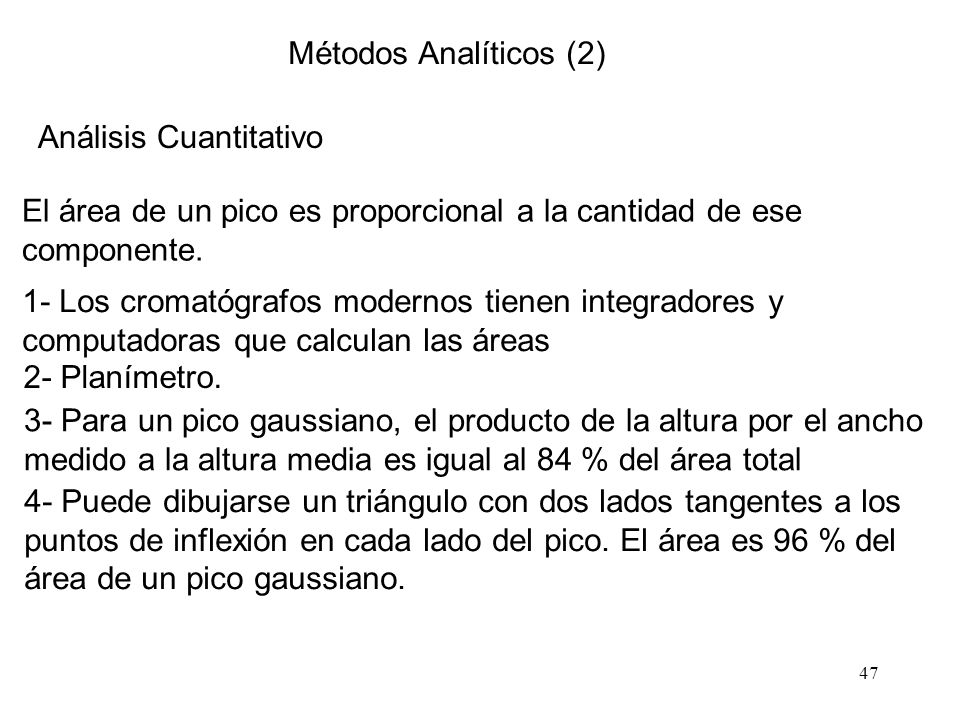

47 47 Métodos Analíticos (2) Análisis Cuantitativo El área de un pico es proporcional a la cantidad de ese componente. 1- Los cromatógrafos modernos tienen integradores y computadoras que calculan las áreas 2- Planímetro. 3- Para un pico gaussiano, el producto de la altura por el ancho medido a la altura media es igual al 84 % del área total 4- Puede dibujarse un triángulo con dos lados tangentes a los puntos de inflexión en cada lado del pico. El área es 96 % del área de un pico gaussiano.

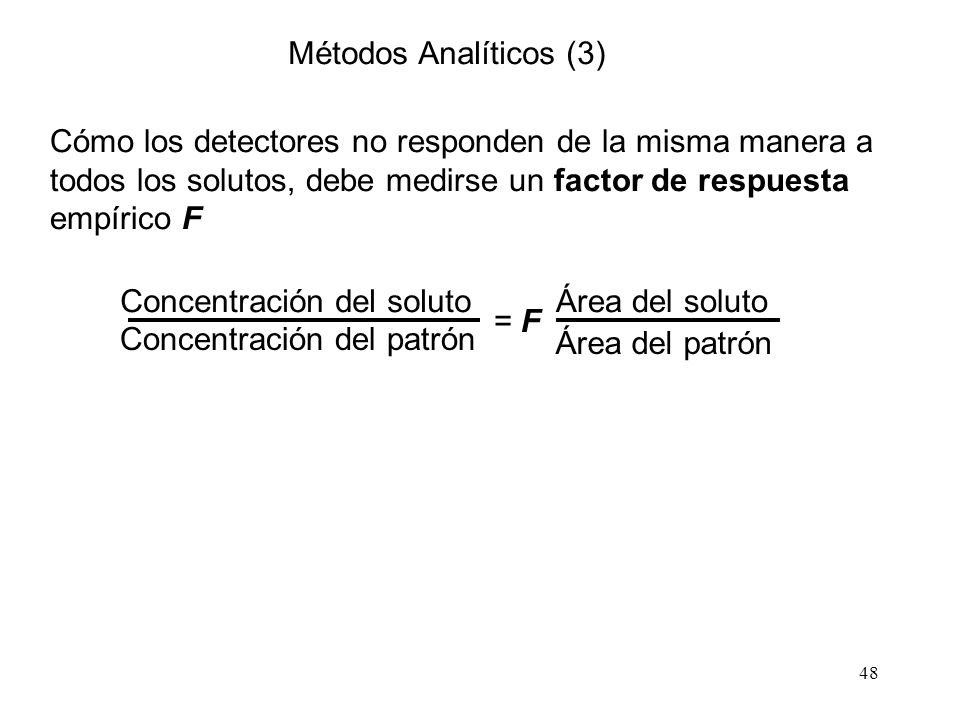

48 48 Métodos Analíticos (3) Cómo los detectores no responden de la misma manera a todos los solutos, debe medirse un factor de respuesta empírico F Concentración del solutoÁrea del soluto Concentración del patrón Área del patrón = F

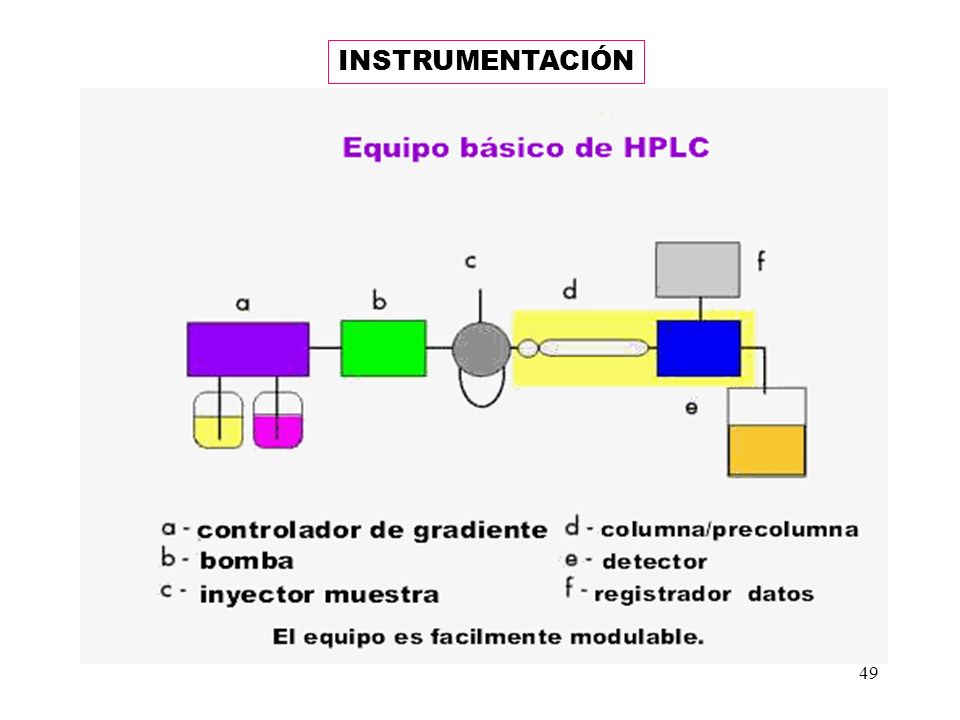

49 49 INSTRUMENTACIÓN

50 50 CROMATOGAFIA LIQUIDA DE ALTA RESOLUCION (H.P.L.C.) Desgasificador de disolventes Abastecimiento de disolvente Filtro Bomba Válvula de seguridad y purga Columna analítica Espacio térmico Lectura Amplificador Recolección o descarga Descarga Gases disueltos Jeringa o válvula para la muestra Introducción de la muestra Preco- lumna Medidor de presión

51 51 Fase estacionaria Todos los tipos de cromatografía pueden realizarse en el modo de alta resolución. Un soporte común es el partículas microporosas de sílice con diámetro de 5 a 10 m.

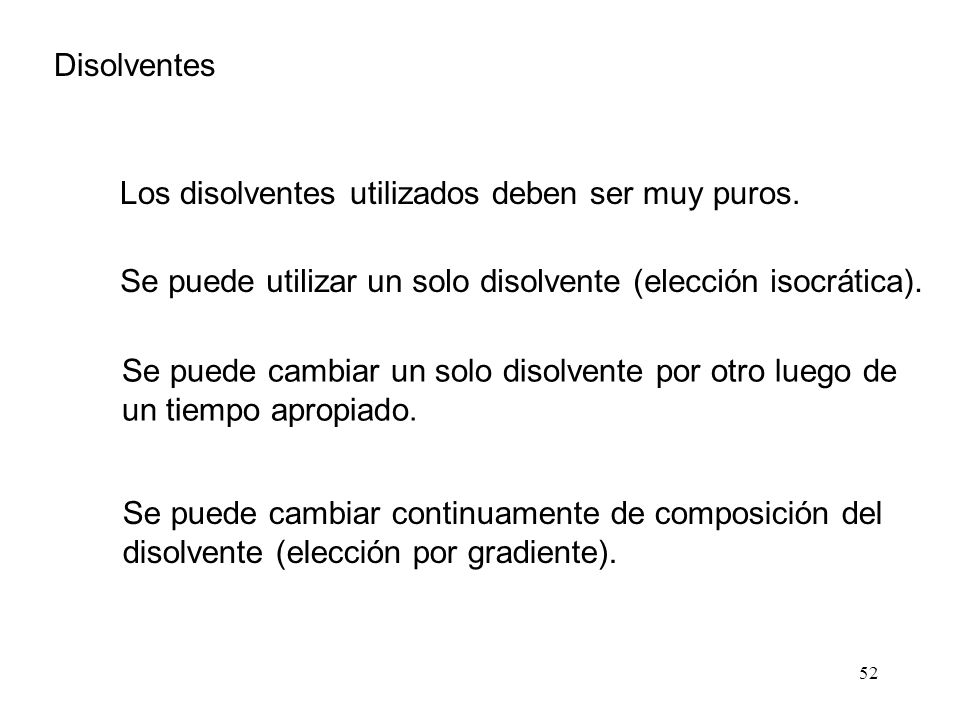

52 52 Disolventes Los disolventes utilizados deben ser muy puros. Se puede utilizar un solo disolvente (elección isocrática). Se puede cambiar un solo disolvente por otro luego de un tiempo apropiado. Se puede cambiar continuamente de composición del disolvente (elección por gradiente).

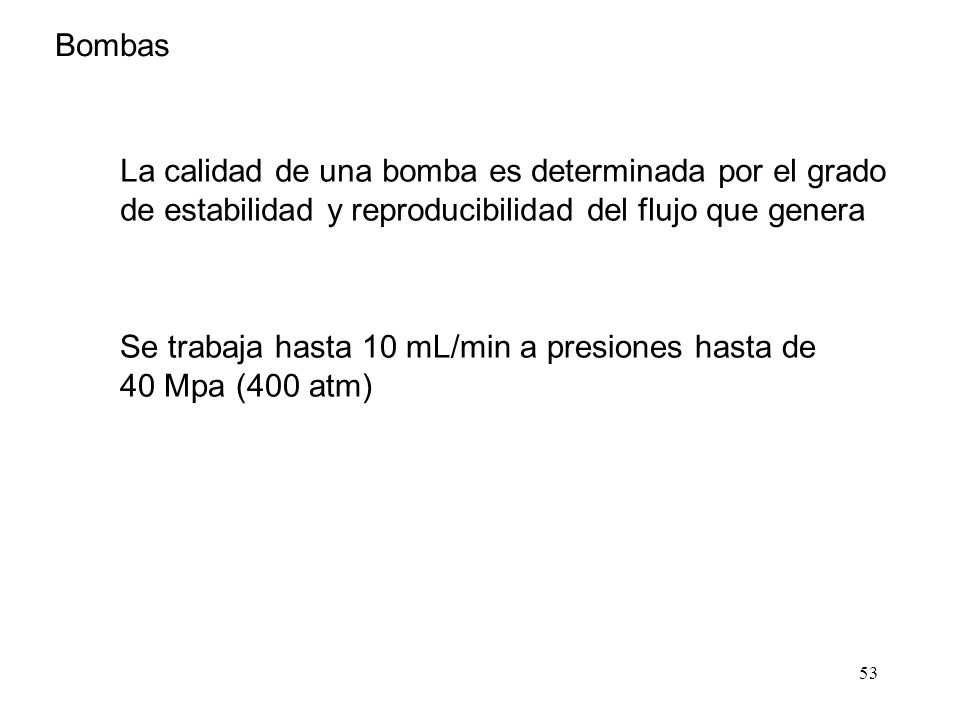

53 53 Bombas La calidad de una bomba es determinada por el grado de estabilidad y reproducibilidad del flujo que genera Se trabaja hasta 10 mL/min a presiones hasta de 40 Mpa (400 atm)

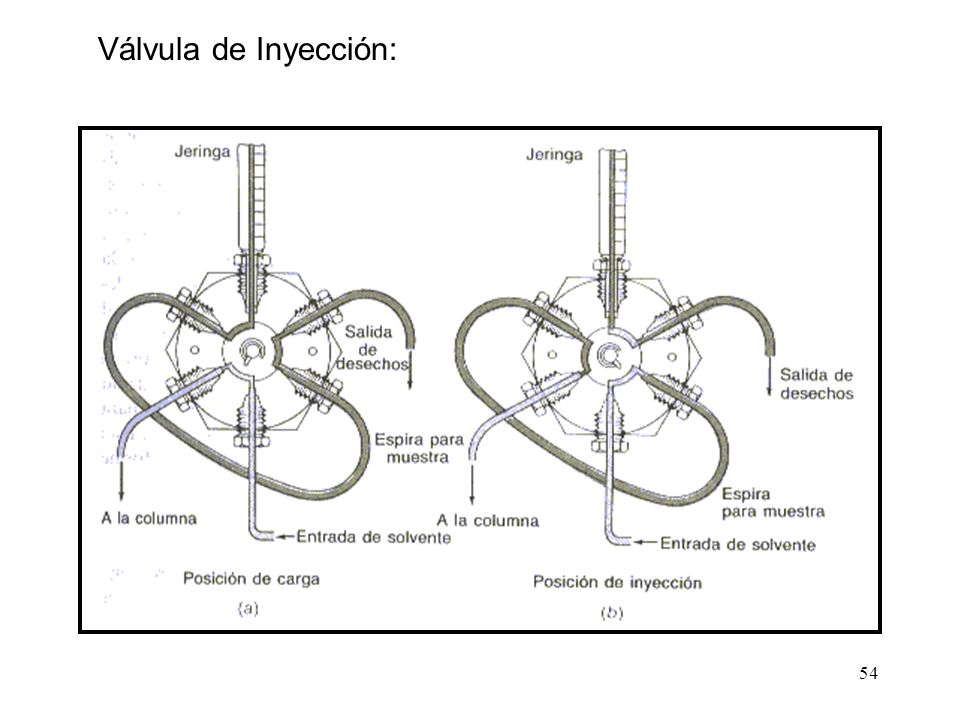

54 54 Válvula de Inyección:

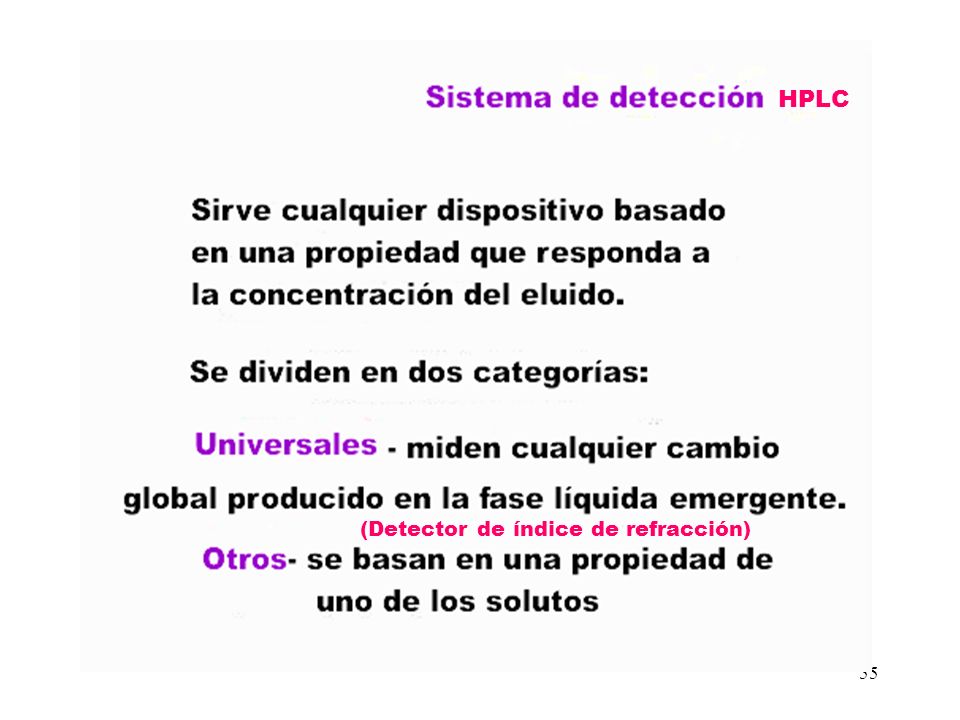

55 55 HPLC (Detector de índice de refracción)

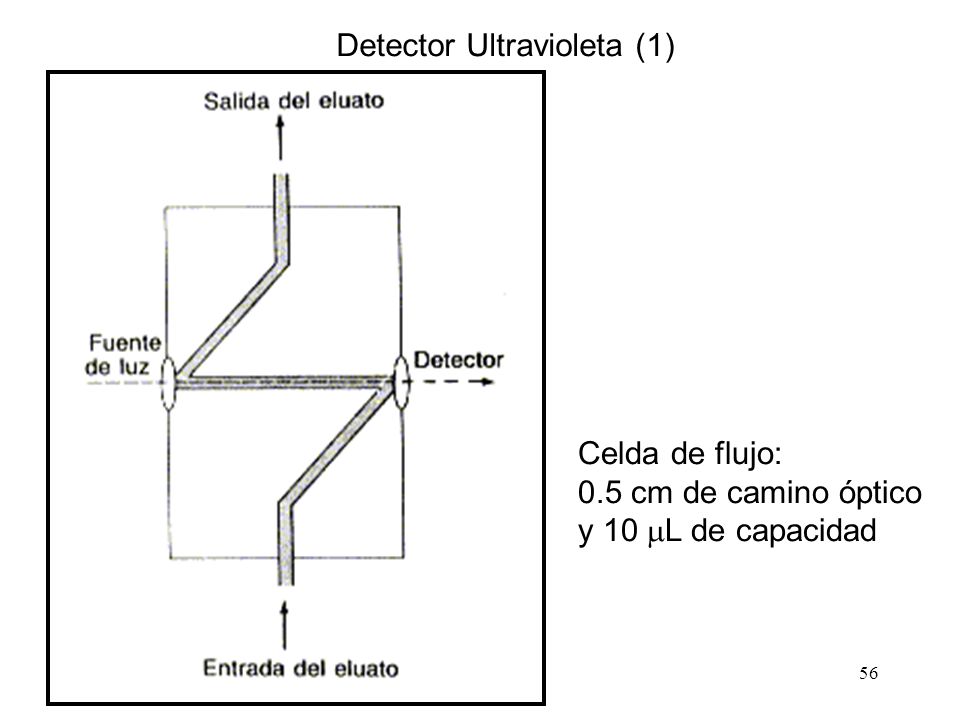

56 56 Detector Ultravioleta (1) Celda de flujo: 0.5 cm de camino óptico y 10 L de capacidad

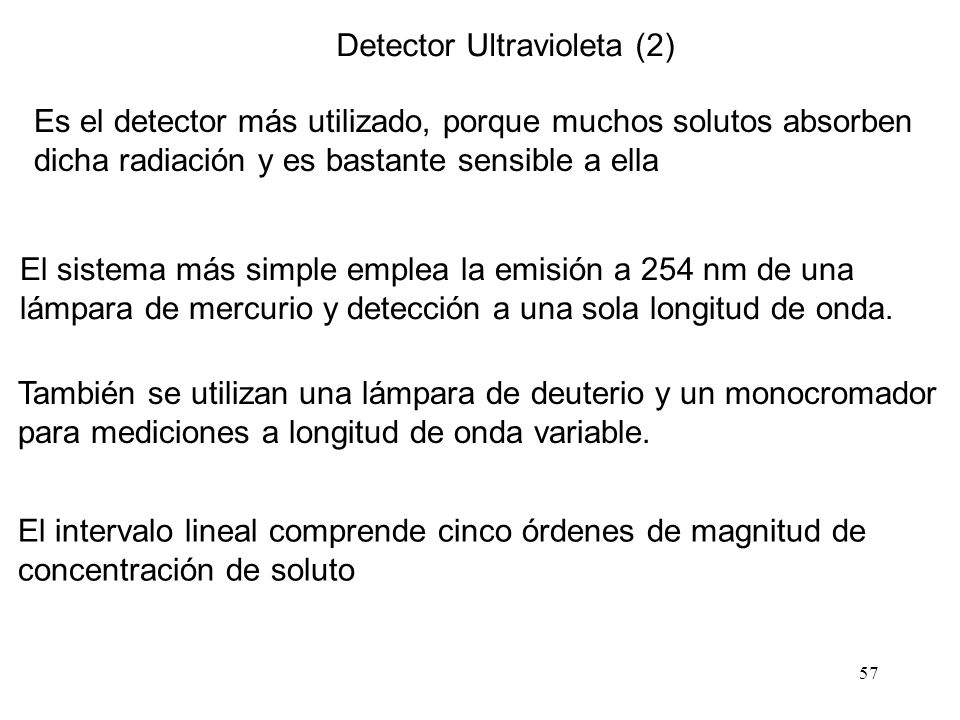

57 57 Detector Ultravioleta (2) Es el detector más utilizado, porque muchos solutos absorben dicha radiación y es bastante sensible a ella El sistema más simple emplea la emisión a 254 nm de una lámpara de mercurio y detección a una sola longitud de onda. También se utilizan una lámpara de deuterio y un monocromador para mediciones a longitud de onda variable. El intervalo lineal comprende cinco órdenes de magnitud de concentración de soluto

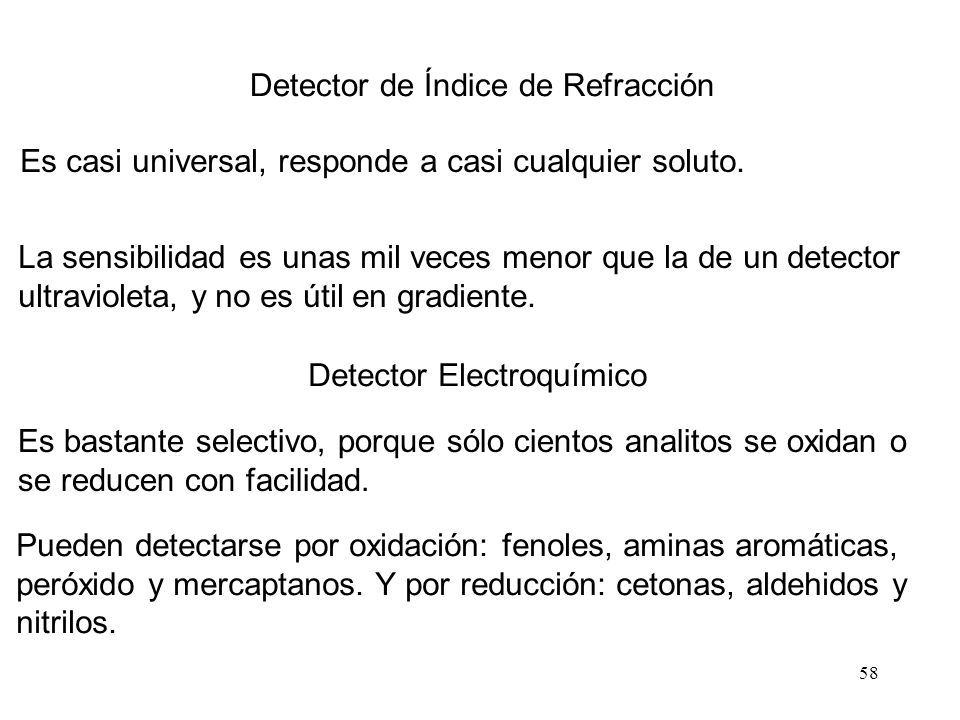

58 58 Detector de Índice de Refracción Es casi universal, responde a casi cualquier soluto. La sensibilidad es unas mil veces menor que la de un detector ultravioleta, y no es útil en gradiente. Detector Electroquímico Es bastante selectivo, porque sólo cientos analitos se oxidan o se reducen con facilidad. Pueden detectarse por oxidación: fenoles, aminas aromáticas, peróxido y mercaptanos. Y por reducción: cetonas, aldehidos y nitrilos.

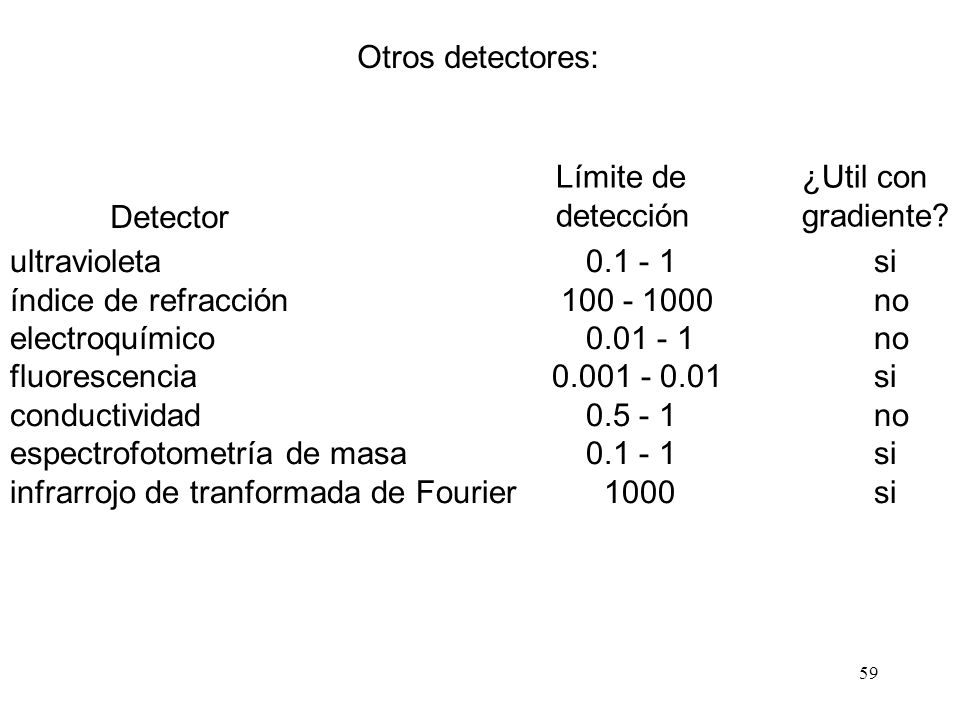

59 59 Otros detectores: ultravioleta si índice de refracción no electroquímico no fluorescencia si conductividad no espectrofotometría de masa si infrarrojo de tranformada de Fourier 1000si Detector Límite de detección ¿Util con gradiente?

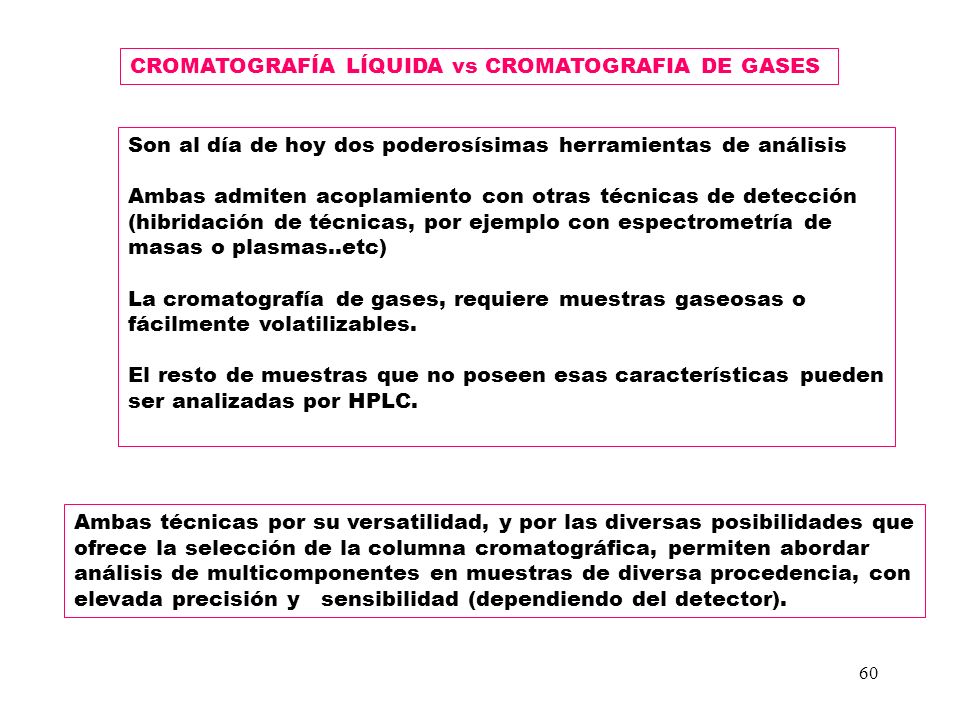

60 60 CROMATOGRAFÍA LÍQUIDA vs CROMATOGRAFIA DE GASES Son al día de hoy dos poderosísimas herramientas de análisis Ambas admiten acoplamiento con otras técnicas de detección (hibridación de técnicas, por ejemplo con espectrometría de masas o plasmas..etc) La cromatografía de gases, requiere muestras gaseosas o fácilmente volatilizables. El resto de muestras que no poseen esas características pueden ser analizadas por HPLC. Ambas técnicas por su versatilidad, y por las diversas posibilidades que ofrece la selección de la columna cromatográfica, permiten abordar análisis de multicomponentes en muestras de diversa procedencia, con elevada precisión y sensibilidad (dependiendo del detector).

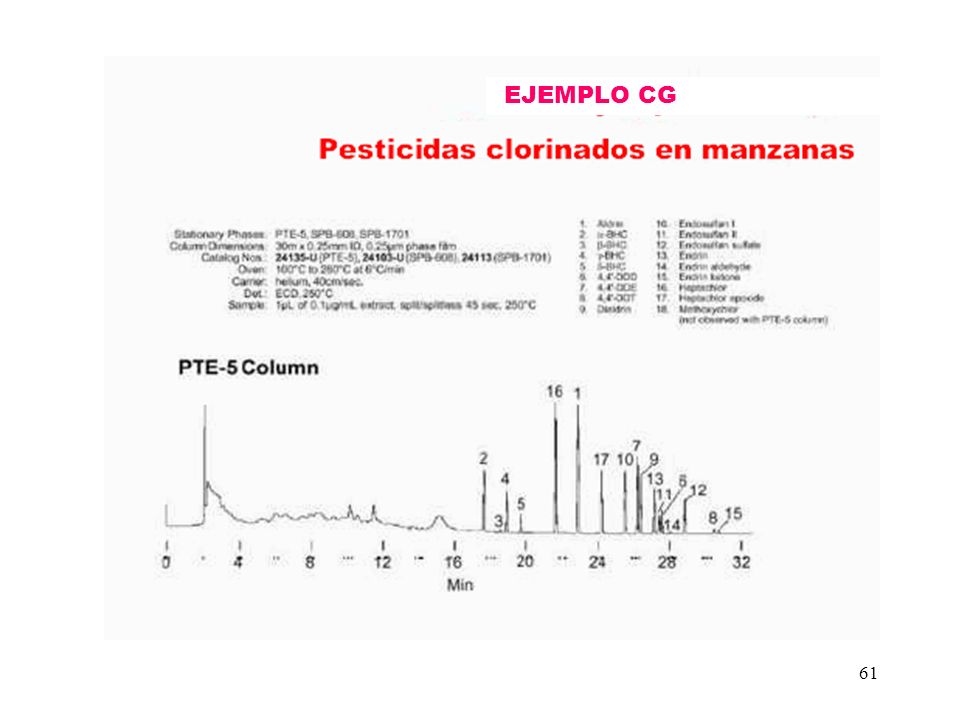

61 61 EJEMPLO CG
