Presentación del tema: "GE MDS Intrepid Liderazgo en Redimiento y Precios en el Mercado de Banda Ancha."— Transcripción de la presentación:

1 GE MDS Intrepid Liderazgo en Redimiento y Precios en el Mercado de Banda Ancha

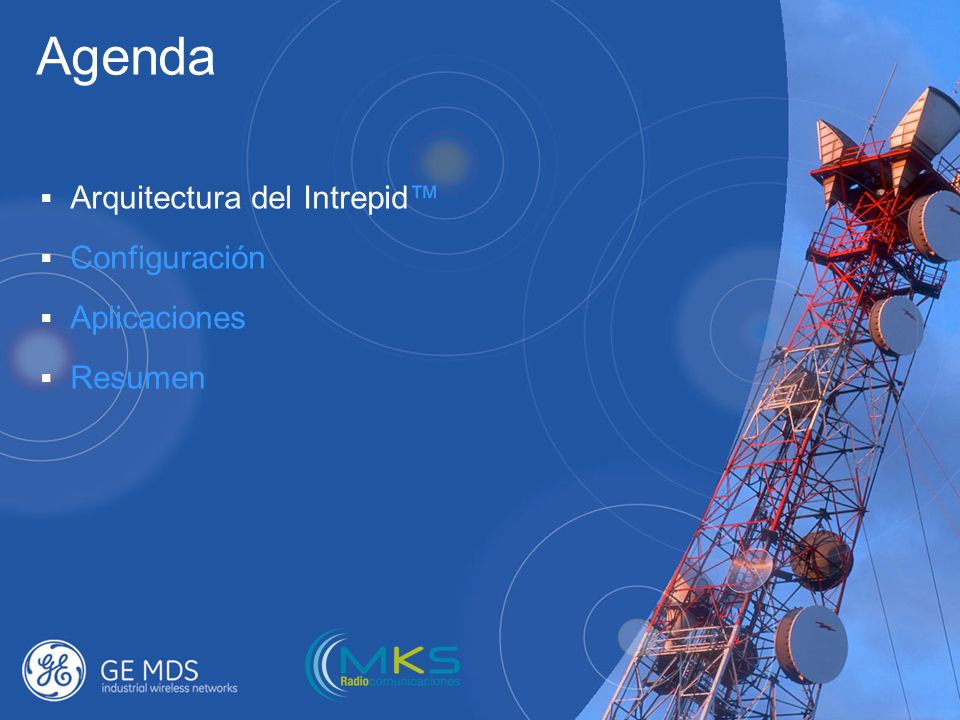

2 Agenda Arquitectura del Intrepid Configuración Aplicaciones Resumen

3 GE MDS Intrepid

4

5 Agenda Arquitectura del Intrepid Configuración Aplicaciones Resumen

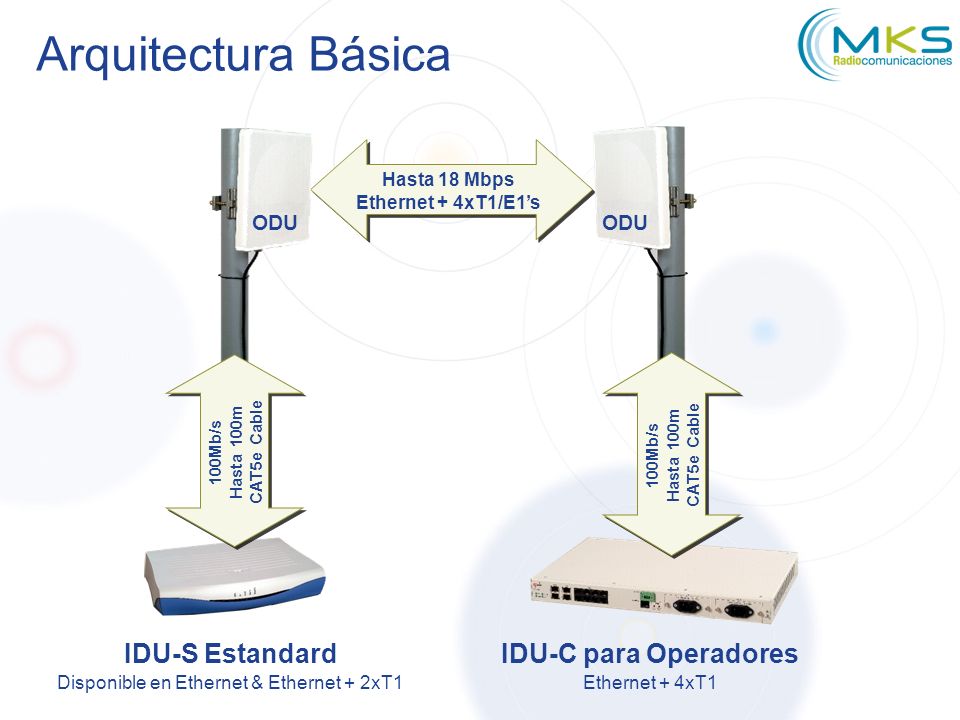

6 Arquitectura Básica Hasta 18 Mbps Ethernet + 4xT1/E1s ODU IDU-C para Operadores Ethernet + 4xT1 IDU-S Estandard Disponible en Ethernet & Ethernet + 2xT1 100Mb/s Hasta 100m CAT5e Cable 100Mb/s Hasta 100m CAT5e Cable ODU

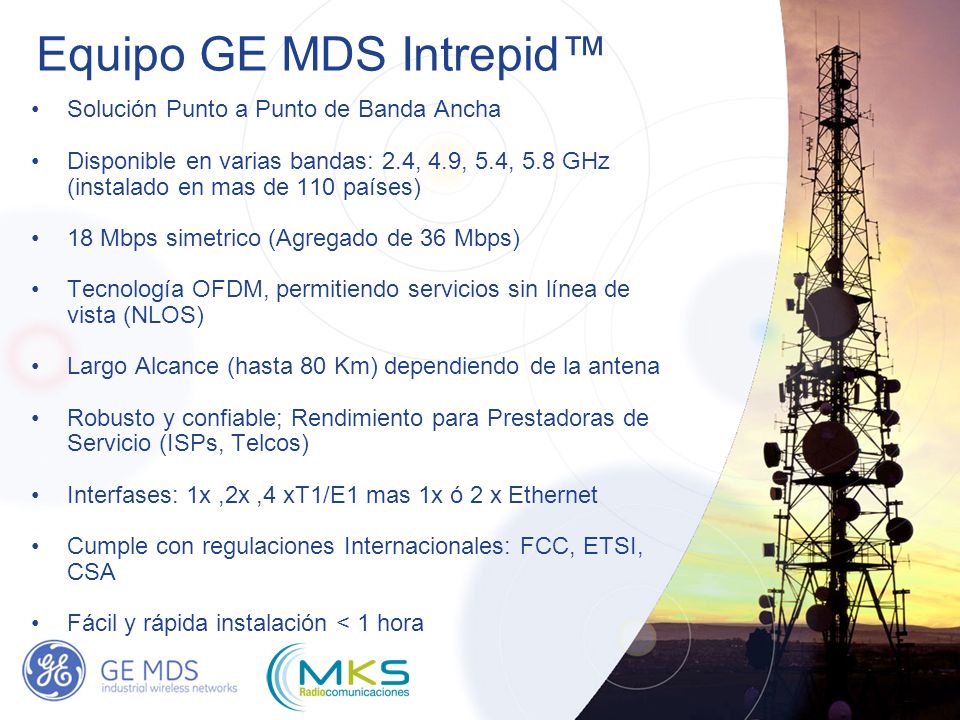

7 Equipo GE MDS Intrepid Solución Punto a Punto de Banda Ancha Disponible en varias bandas: 2.4, 4.9, 5.4, 5.8 GHz (instalado en mas de 110 países) 18 Mbps simetrico (Agregado de 36 Mbps) Tecnología OFDM, permitiendo servicios sin línea de vista (NLOS) Largo Alcance (hasta 80 Km) dependiendo de la antena Robusto y confiable; Rendimiento para Prestadoras de Servicio (ISPs, Telcos) Interfases: 1x,2x,4 xT1/E1 mas 1x ó 2 x Ethernet Cumple con regulaciones Internacionales: FCC, ETSI, CSA Fácil y rápida instalación < 1 hora

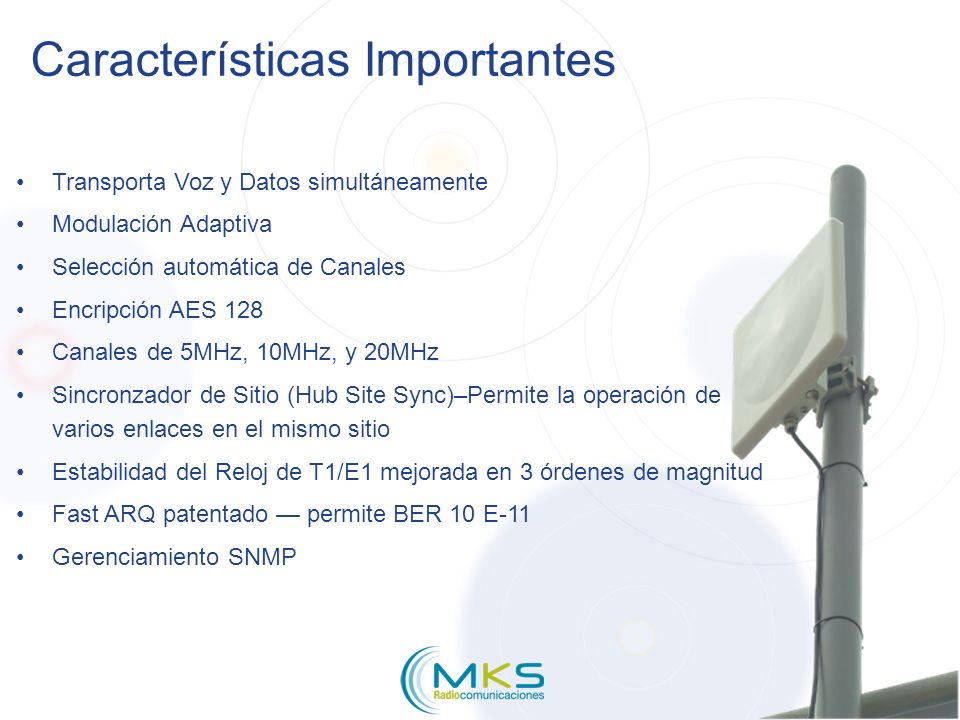

8 Transporta Voz y Datos simultáneamente Modulación Adaptiva Selección automática de Canales Encripción AES 128 Canales de 5MHz, 10MHz, y 20MHz Sincronzador de Sitio (Hub Site Sync)–Permite la operación de varios enlaces en el mismo sitio Estabilidad del Reloj de T1/E1 mejorada en 3 órdenes de magnitud Fast ARQ patentado permite BER 10 E-11 Gerenciamiento SNMP Características Importantes

9 Componentes del Sistema: IDUs IDU-S: Estandard Servicios: Ethernet + 1x ó 2xE1/T1 Alimentación: VDC(+/-) ó 110/220 VAC con Transformador Dimensiones: 9-1/2 (medio bastidos-19) ancho x 1U alto IDU-C : Para Operadores (Prestadores de Servicio: Telco, ISPs) Servicios: 2 x Ethernet + 1x, 2x ó 4xE1/T1 Añimentación: redundante 110/220VAC, -48VDC, -24VDC Dimensiones: 9-1/2 (medio bastidos-19) ancho x 1U Alto Alarmas por contactos secos IDU-S IDU-C

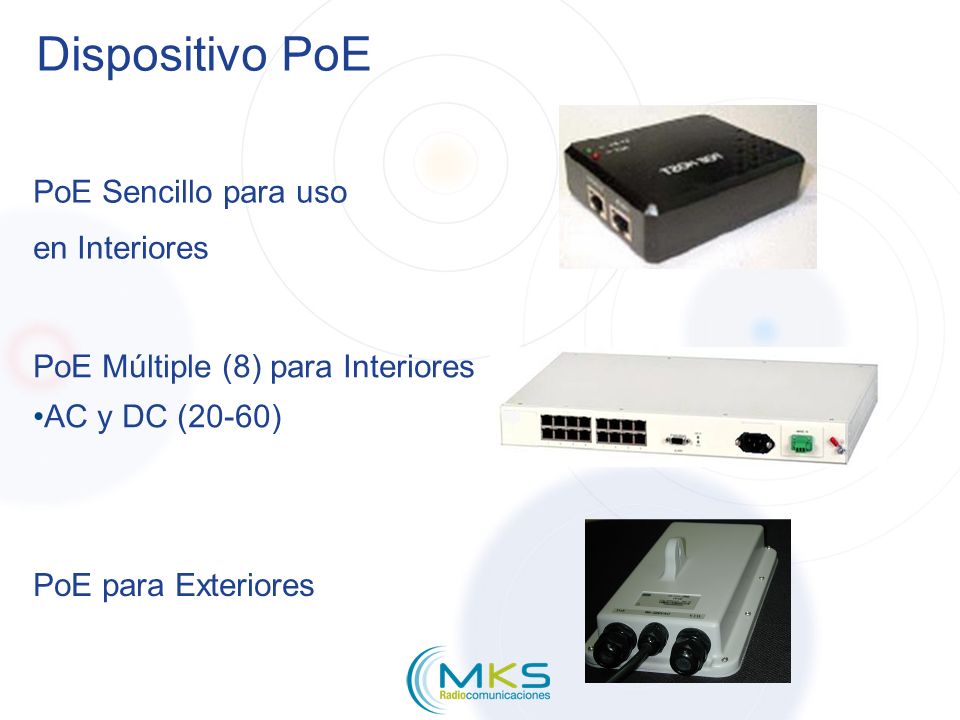

10 Dispositivo PoE PoE Sencillo para uso en Interiores PoE Múltiple (8) para Interiores AC y DC (20-60) PoE para Exteriores

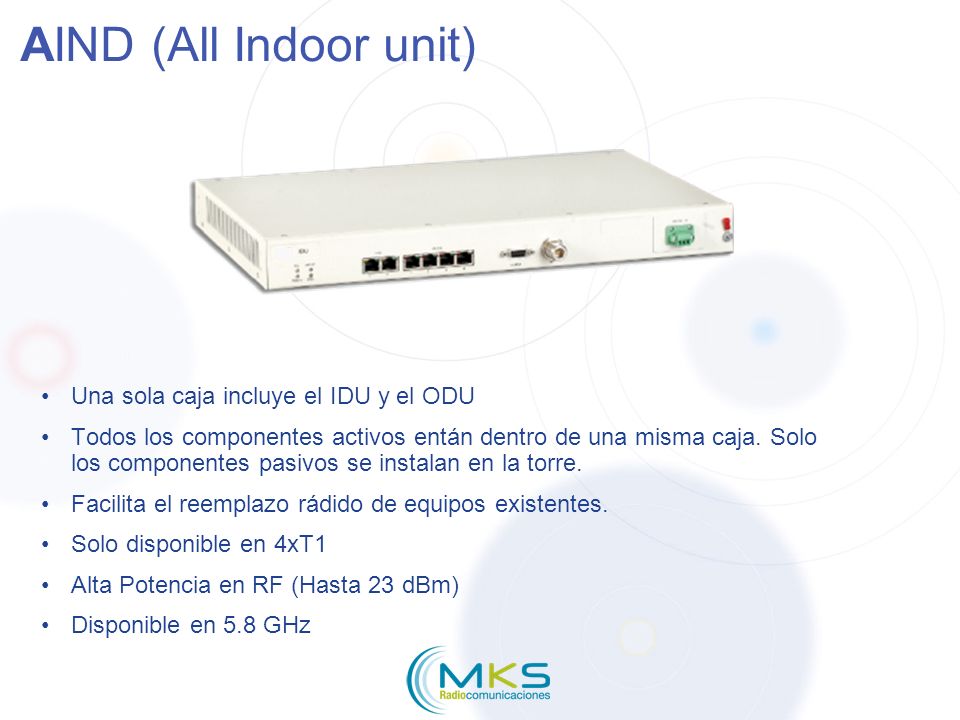

11 AIND (All Indoor unit) Una sola caja incluye el IDU y el ODU Todos los componentes activos entán dentro de una misma caja. Solo los componentes pasivos se instalan en la torre. Facilita el reemplazo rádido de equipos existentes. Solo disponible en 4xT1 Alta Potencia en RF (Hasta 23 dBm) Disponible en 5.8 GHz

12 Dos configuraciones (ODU): ODU con antena integrada (30 cm antena panel) ODU para conectar a antena externa (Conector N-hembra) Interface de IDU y ODU usando cable CAT5 ODU hecha para ambientes agresivos Rango de Temperatura: -35 C a 60 C Cumple con el estandard IP67 Componentes del Sistema: ODU

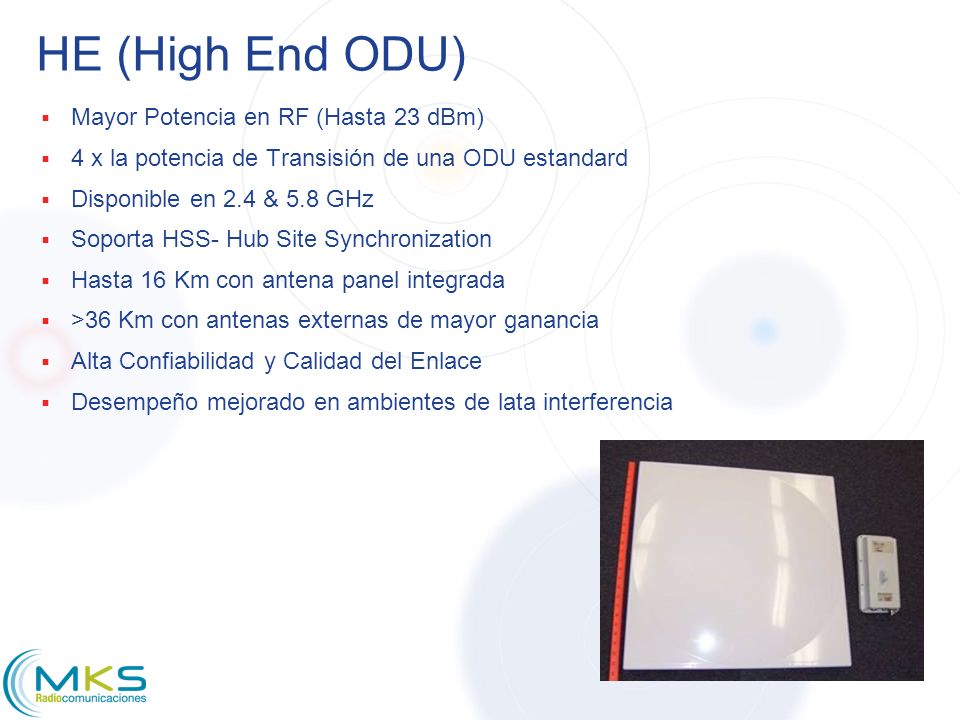

13 HE (High End ODU) Mayor Potencia en RF (Hasta 23 dBm) 4 x la potencia de Transisión de una ODU estandard Disponible en 2.4 & 5.8 GHz Soporta HSS- Hub Site Synchronization Hasta 16 Km con antena panel integrada >36 Km con antenas externas de mayor ganancia Alta Confiabilidad y Calidad del Enlace Desempeño mejorado en ambientes de lata interferencia

14 Agenda Arquitectura del Intrepid Configuración Aplicaciones Resumen

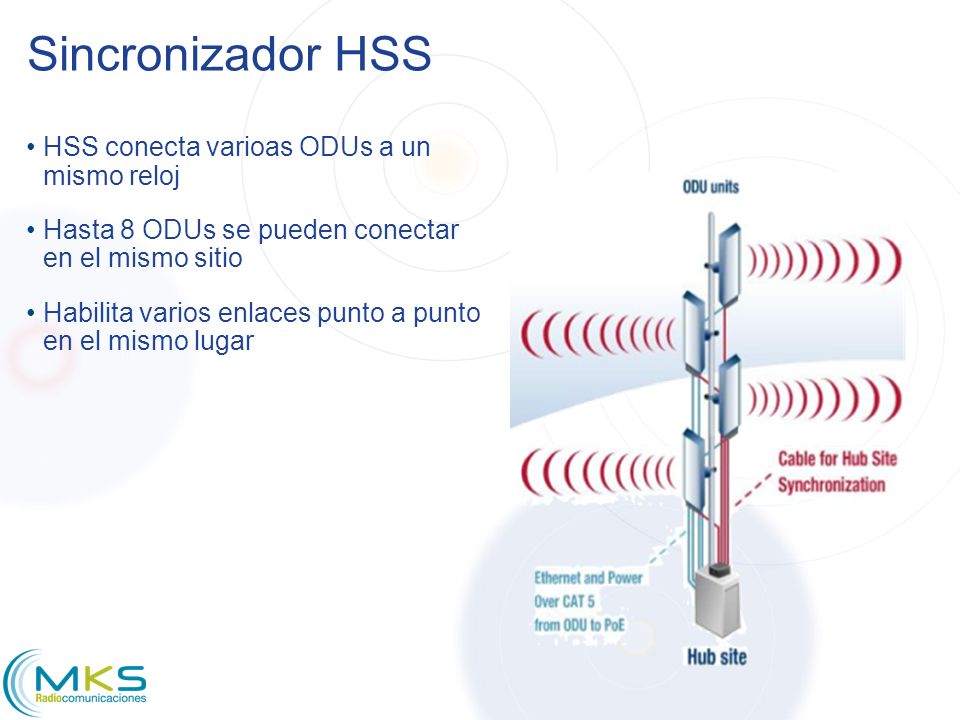

15 Sincronizador HSS HSS conecta varioas ODUs a un mismo reloj Hasta 8 ODUs se pueden conectar en el mismo sitio Habilita varios enlaces punto a punto en el mismo lugar

16 Configuración de la HSS MasterCliente

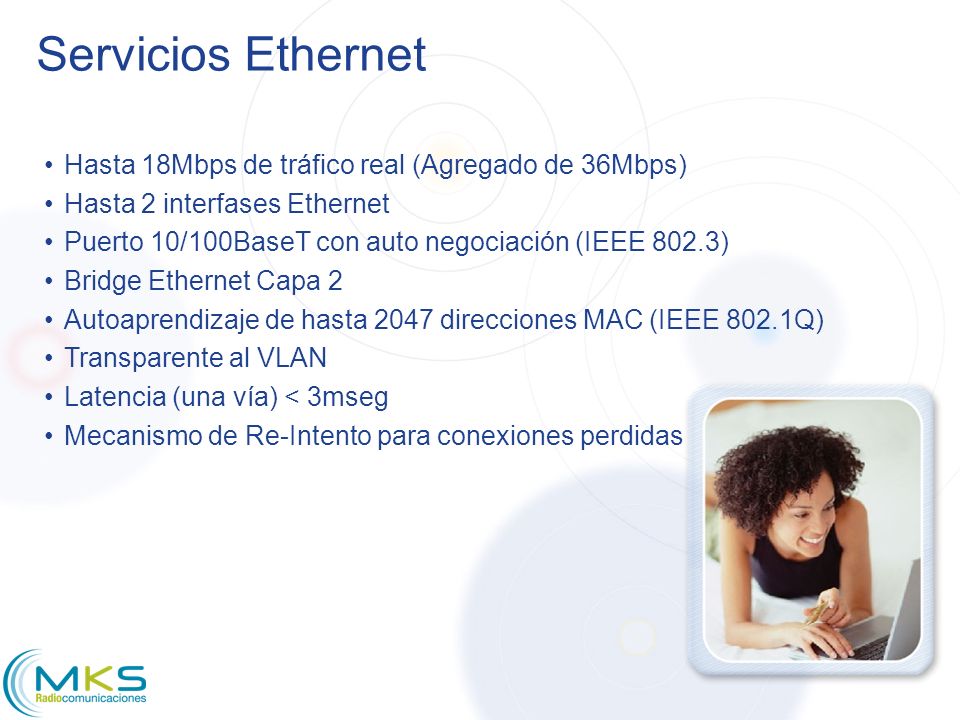

17 Hasta 18Mbps de tráfico real (Agregado de 36Mbps) Hasta 2 interfases Ethernet Puerto 10/100BaseT con auto negociación (IEEE 802.3) Bridge Ethernet Capa 2 Autoaprendizaje de hasta 2047 direcciones MAC (IEEE 802.1Q) Transparente al VLAN Latencia (una vía) < 3mseg Mecanismo de Re-Intento para conexiones perdidas Servicios Ethernet

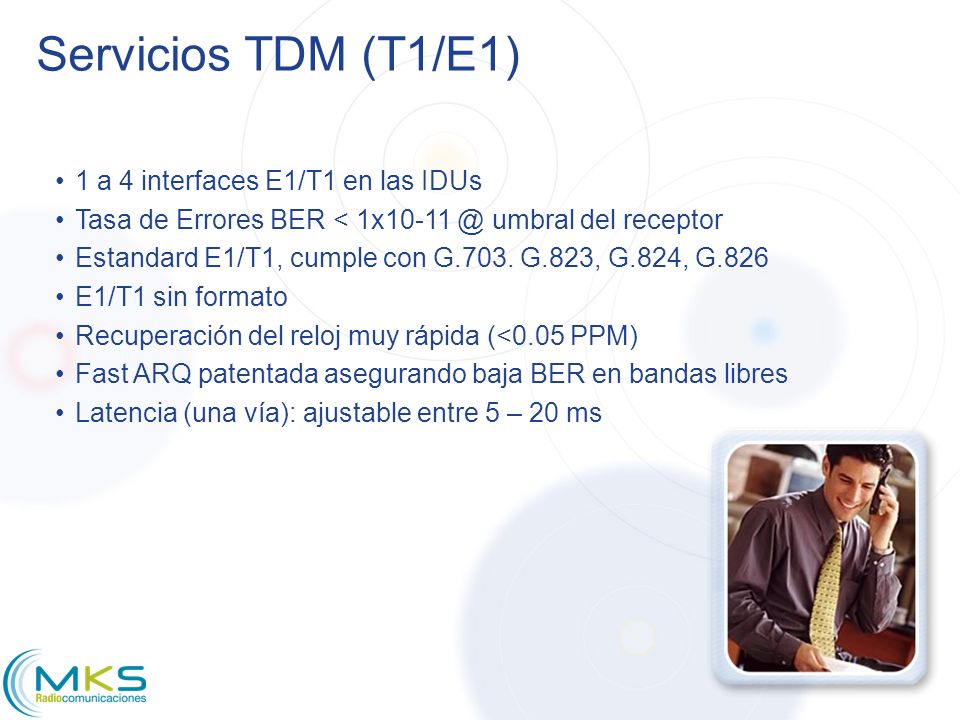

18 1 a 4 interfaces E1/T1 en las IDUs Tasa de Errores BER < umbral del receptor Estandard E1/T1, cumple con G.703. G.823, G.824, G.826 E1/T1 sin formato Recuperación del reloj muy rápida (<0.05 PPM) Fast ARQ patentada asegurando baja BER en bandas libres Latencia (una vía): ajustable entre 5 – 20 ms Servicios TDM (T1/E1)

19 Gerenciamiento SNMP Se intregra muy bien con SNMPc y HPOV La aplicación es sobre MS-Windows Se puede gerenciar todo el enlace con una sola dirección IP Se monitorea la interface en el aire y los servicios Trabaja con Alarmas y Traps (Eventos) Fácil Instalación Actualización de Firmware sobre el aire Componentes del Sistema: Gerenciamiento

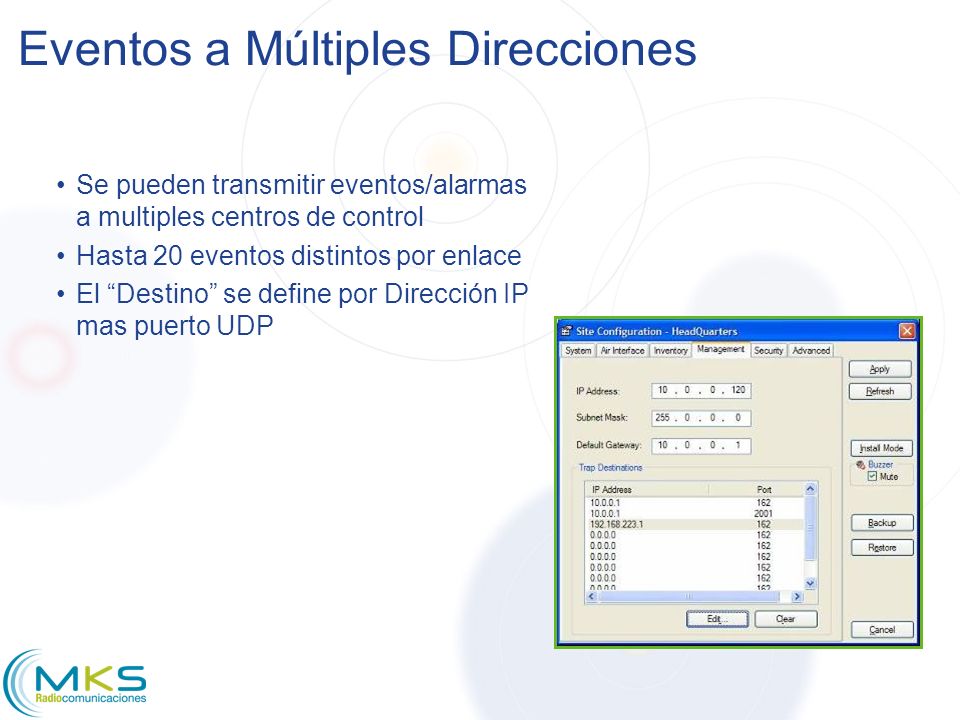

20 Eventos a Múltiples Direcciones Se pueden transmitir eventos/alarmas a multiples centros de control Hasta 20 eventos distintos por enlace El Destino se define por Dirección IP mas puerto UDP

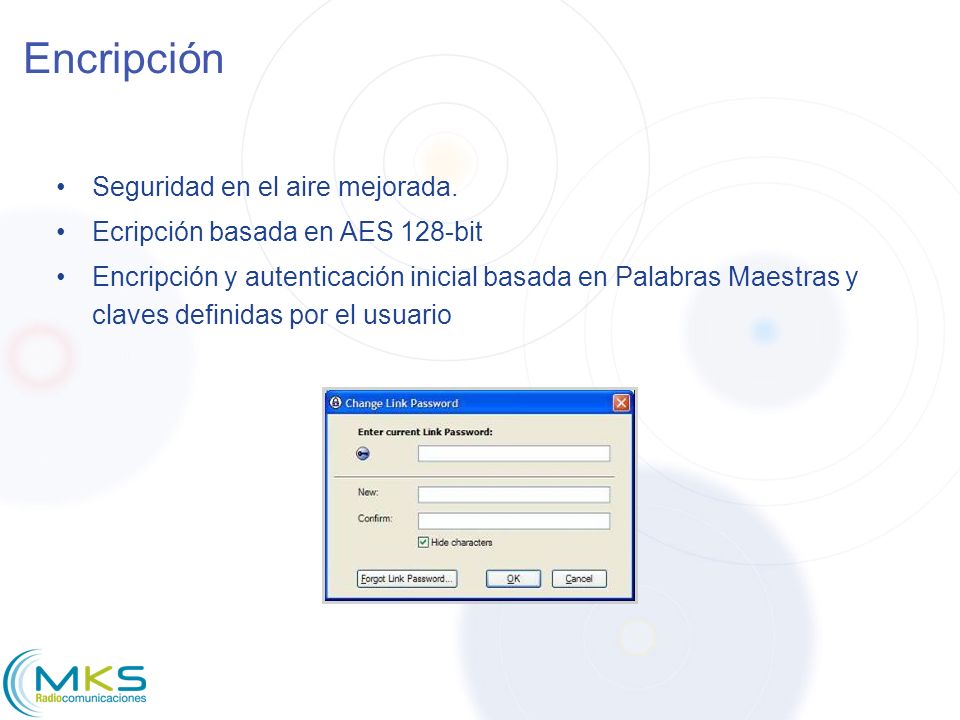

21 Encripción Seguridad en el aire mejorada. Ecripción basada en AES 128-bit Encripción y autenticación inicial basada en Palabras Maestras y claves definidas por el usuario

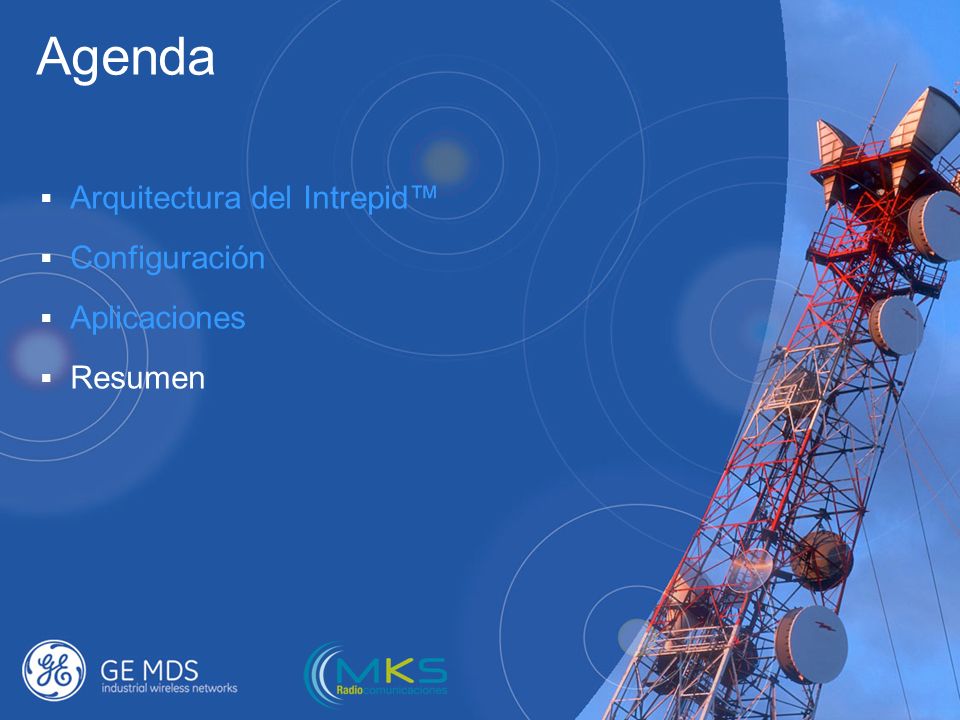

22 Agenda Arquitectura del Intrepid Configuración Aplicaciones Resumen

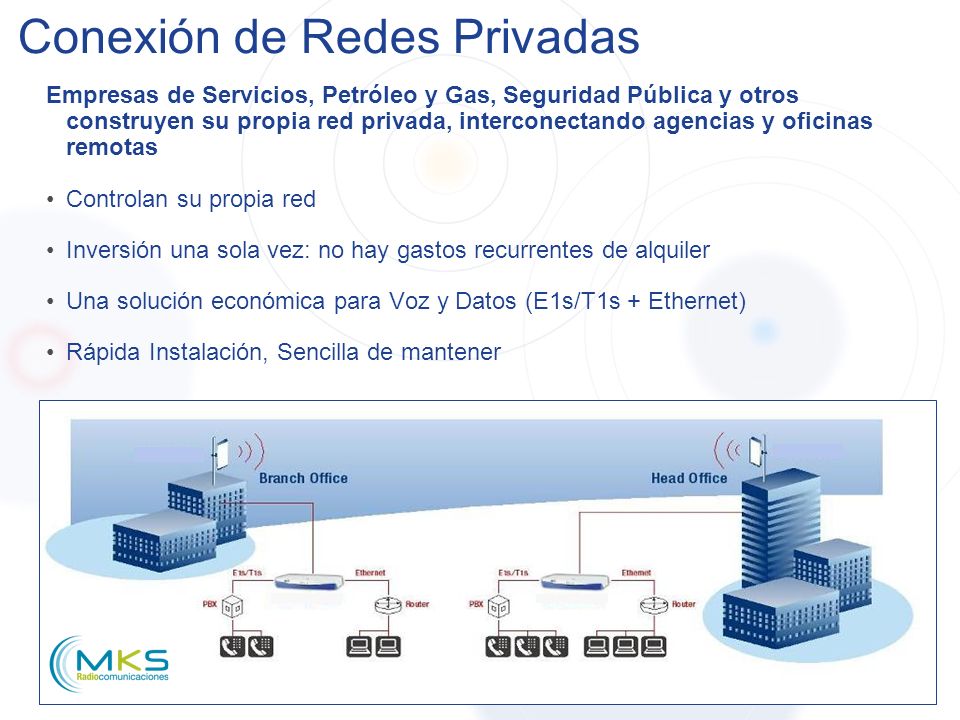

23 Conexión de Redes Privadas Empresas de Servicios, Petróleo y Gas, Seguridad Pública y otros construyen su propia red privada, interconectando agencias y oficinas remotas Controlan su propia red Inversión una sola vez: no hay gastos recurrentes de alquiler Una solución económica para Voz y Datos (E1s/T1s + Ethernet) Rápida Instalación, Sencilla de mantener

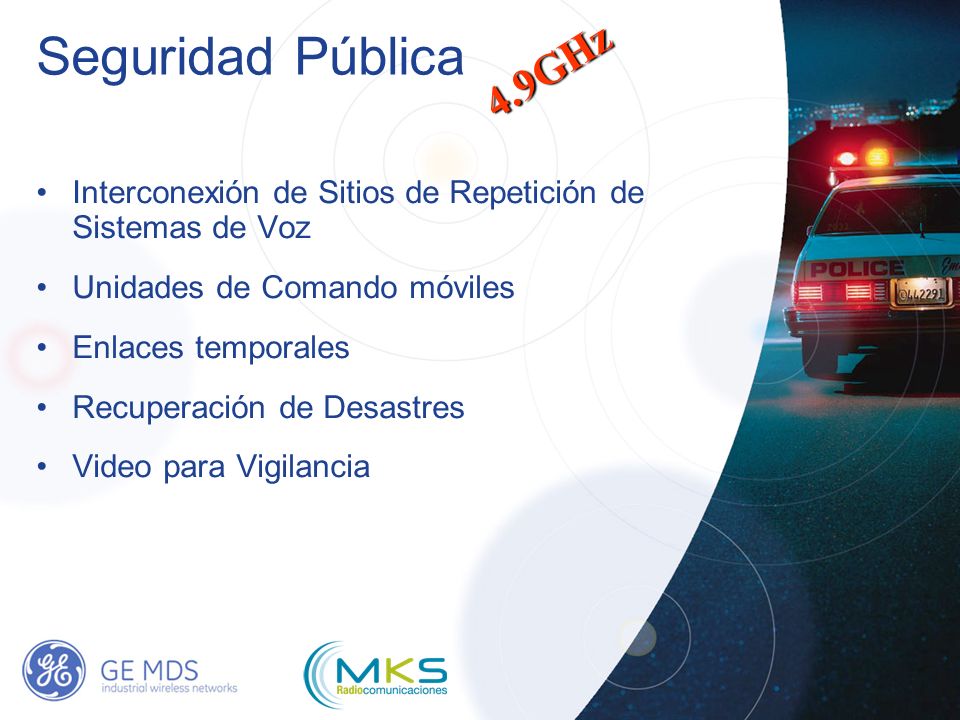

24 Seguridad Pública Interconexión de Sitios de Repetición de Sistemas de Voz Unidades de Comando móviles Enlaces temporales Recuperación de Desastres Video para Vigilancia 4.9GHz

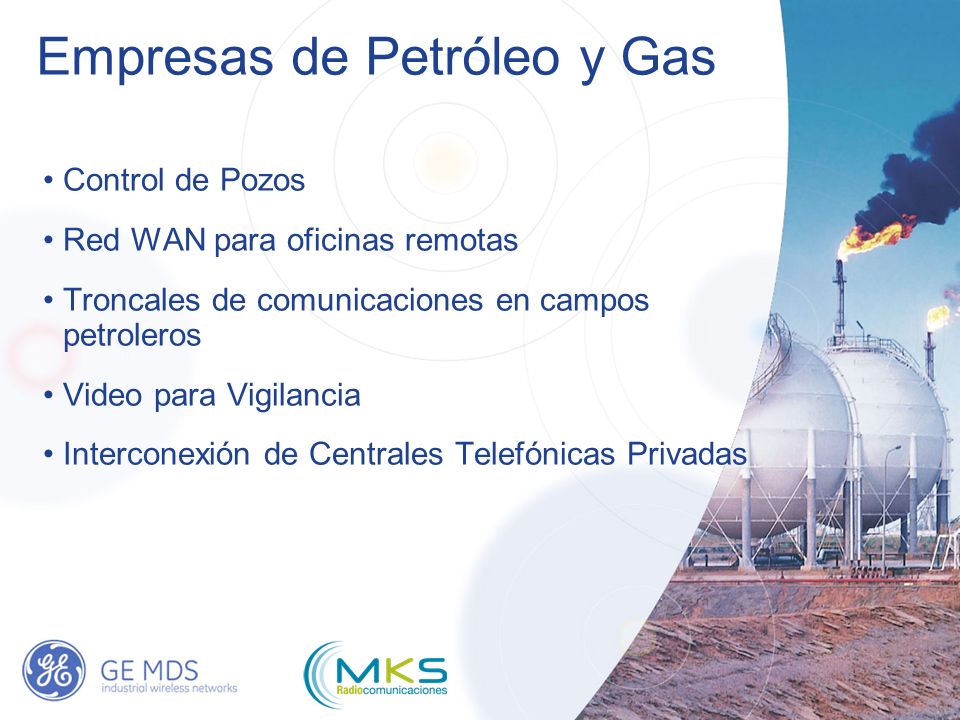

25 Empresas de Petróleo y Gas Control de Pozos Red WAN para oficinas remotas Troncales de comunicaciones en campos petroleros Video para Vigilancia Interconexión de Centrales Telefónicas Privadas

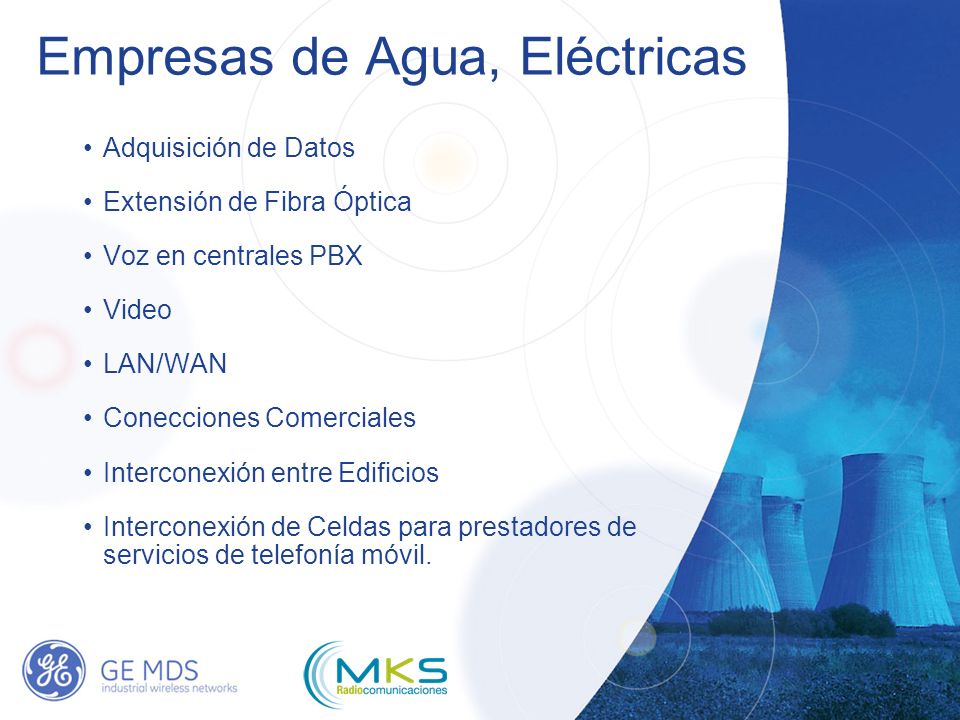

26 Empresas de Agua, Eléctricas Adquisición de Datos Extensión de Fibra Óptica Voz en centrales PBX Video LAN/WAN Conecciones Comerciales Interconexión entre Edificios Interconexión de Celdas para prestadores de servicios de telefonía móvil.

27 Agenda Arquitectura del Intrepid Configuración Aplicaciones Resumen

28 / GE Title or job number / 10/02/2007 GE MDS Intrepid Fácil y Rápido de Instalar Gerenciamiento SNMP Baja tasa de errores Sincronización de varias ODUs para mejor desempeño Bajo costo y Alta Velocidad
