Conceptos de Metalografía Ensayos Destructivos. Definición de metalografía: La metalografía o Microscopía, estudia las características estructurales de.

Presentaciones similares


Presentación del tema: "Conceptos de Metalografía Ensayos Destructivos. Definición de metalografía: La metalografía o Microscopía, estudia las características estructurales de."— Transcripción de la presentación:

1 Conceptos de Metalografía Ensayos Destructivos

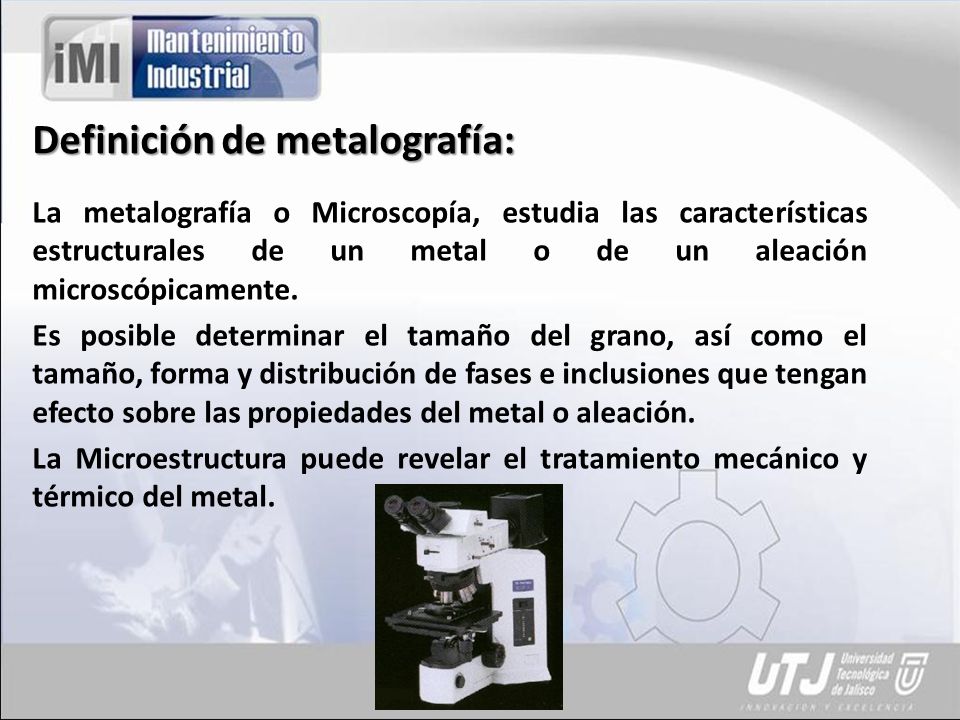

2 Definición de metalografía: La metalografía o Microscopía, estudia las características estructurales de un metal o de un aleación microscópicamente. Es posible determinar el tamaño del grano, así como el tamaño, forma y distribución de fases e inclusiones que tengan efecto sobre las propiedades del metal o aleación. La Microestructura puede revelar el tratamiento mecánico y térmico del metal.

3 Etapas para un Análisis Metalográfico: 1)Muestreo: -Si lo que se va a investigar es una falla, se debe de escoger la muestra lo más cercana posible al área de la falla y compararla con una tomada de una sección normal o sana. -Si el material es suave como metales o aleaciones no ferrosas y aceros no tratados térmicamente, se debe de realizar el corte con una segueta. -Si el material es duro, se debe de utilizar una lima o esmeril. Lo importante es que la muestra debe de mantenerse fría durante el corte, por lo que debe de tenerse mucha paciencia.

4 Etapas para un Análisis Metalográfico: 2) Corte: El tamaño de la muestra siempre que se pueda debe ser tal que su manejo no encierre dificultad en la operación. -Corte por Sierra Produce severas condiciones de trabajo en frío y no es ventajoso. El corte mediante este método ocasiona superficies irregulares con valles excesivamente altos, dando como efecto más tiempo de aplicación de las técnicas de preparación de las muestras. Generalmente este tipo de corte es utilizado para extraer probetas de piezas muy grandes, para poder luego proceder con el corte abrasivo y adecuar la probeta a los requerimientos necesarios.

5 Etapas para un Análisis Metalográfico: 2) Corte (continuación): -Corte por Disco Abrasivo (Esmeril).- -Este tipo de corte es el más utilizado, ya que la superficie resultante es suave y el corte se realiza rápidamente. -Los discos para los cortes abrasivos están formados por granos abrasivos (tales como óxido de aluminio o carburo de silicio), aglutinados con goma u otros materiales. -Los discos con aglutinantes de goma son los más usados para corte húmedo; los de resina son para corte en seco.

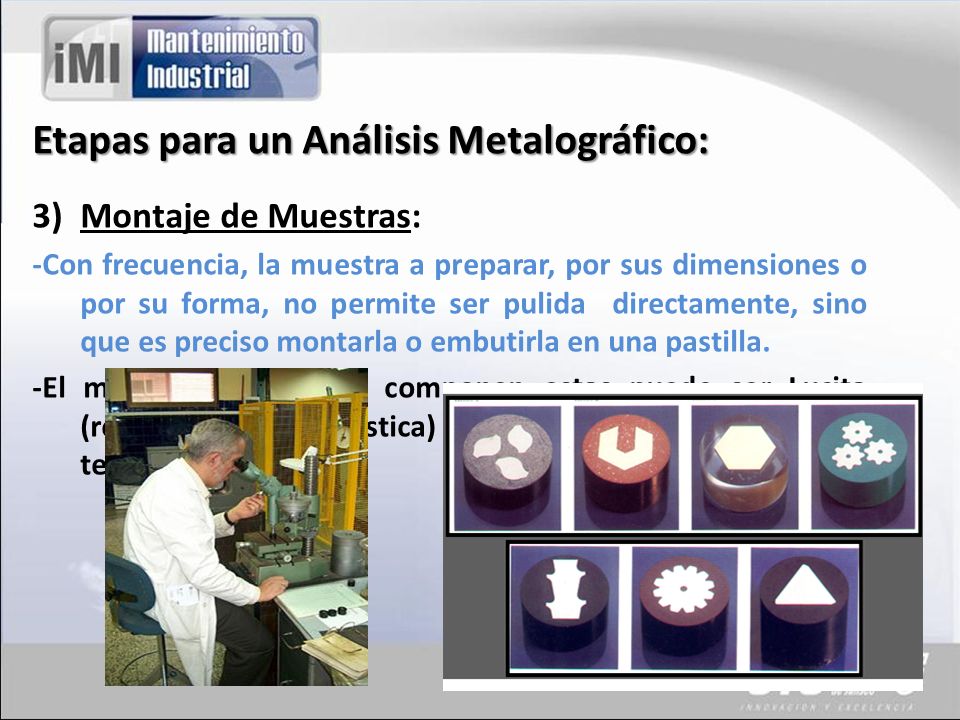

6 Etapas para un Análisis Metalográfico: 3) Montaje de Muestras: -Con frecuencia, la muestra a preparar, por sus dimensiones o por su forma, no permite ser pulida directamente, sino que es preciso montarla o embutirla en una pastilla. -El material del que se componen estas puede ser Lucita (resina termoplástica) o Bakelita (resina termoendurecible).

7 Etapas para un Análisis Metalográfico: 4) Desbaste: -Después de montada la probeta, se inicia el proceso de desbaste sobre una serie de hojas de esmeril o lija con abrasivos más finos, sucesivamente. -El proceso de desbaste se divide en 3 fases: Desbaste grosero, Desbaste intermedio y Desbaste final. -Cada etapa de preparación de probetas metalograficas debe realizarse muy cuidadosamente para obtener al final una superficie exenta de rayas.

8 Etapas para un Análisis Metalográfico: 5) Pulido: -Pulido fino: Se realiza para obtener una superficie plana libre de ralladuras mediante una rueda giratoria húmeda cubierta con un paño cargado con partículas abrasivas seleccionadas en su tamaño. -En éste sentido, existen muchos abrasivos tales como el oxido de aluminio para pulir metales ferrosos, los de cobre u oxido de cerio para pulir aluminio, magnesio y sus aleaciones. Otros abrasivos son la pasta de diamante, oxido de cromo y oxido de magnesio. La selección del paño para pulir depende del material que se va a pulir y el propósito del estudio Metalográfico.

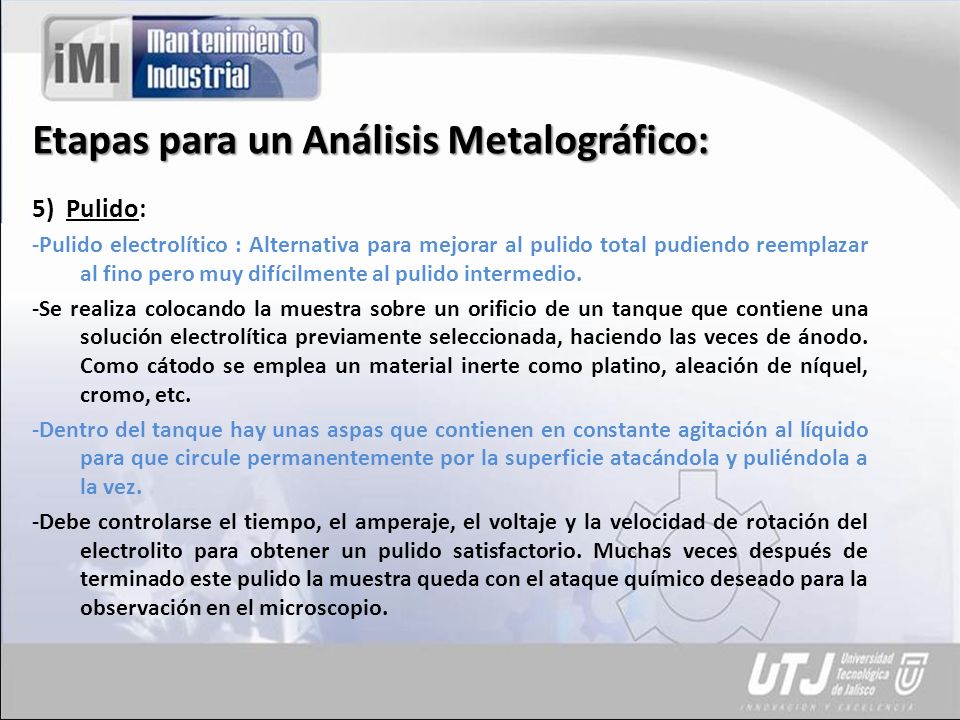

9 Etapas para un Análisis Metalográfico: 5) Pulido: -Pulido electrolítico : Alternativa para mejorar al pulido total pudiendo reemplazar al fino pero muy difícilmente al pulido intermedio. -Se realiza colocando la muestra sobre un orificio de un tanque que contiene una solución electrolítica previamente seleccionada, haciendo las veces de ánodo. Como cátodo se emplea un material inerte como platino, aleación de níquel, cromo, etc. -Dentro del tanque hay unas aspas que contienen en constante agitación al líquido para que circule permanentemente por la superficie atacándola y puliéndola a la vez. -Debe controlarse el tiempo, el amperaje, el voltaje y la velocidad de rotación del electrolito para obtener un pulido satisfactorio. Muchas veces después de terminado este pulido la muestra queda con el ataque químico deseado para la observación en el microscopio.

10 Etapas para un Análisis Metalográfico: 5) Pulido:

11 Etapas para un Análisis Metalográfico: 6) Ataque: Permite observar la estructura del metal o aleación. Existen diversos métodos de ataque pero el más utilizado es el de ataque químico. -El ataque químico puede hacerse sumergiendo la muestra con cara pulida hacia arriba en un reactivo adecuado, o pasar sobre la cara pulida un algodón embebido en dicho reactivo. Luego se lava la probeta con agua, se enjuaga con alcohol o éter y se seca en corriente de aire. -El fundamento se basa en que el constituyente metalográfico de mayor velocidad de reacción se ataca más rápido y se verá mas oscuro al microscopio y el más resistente permanecerá más brillante, reflejará más luz y se verá más brillante en el microscopio.

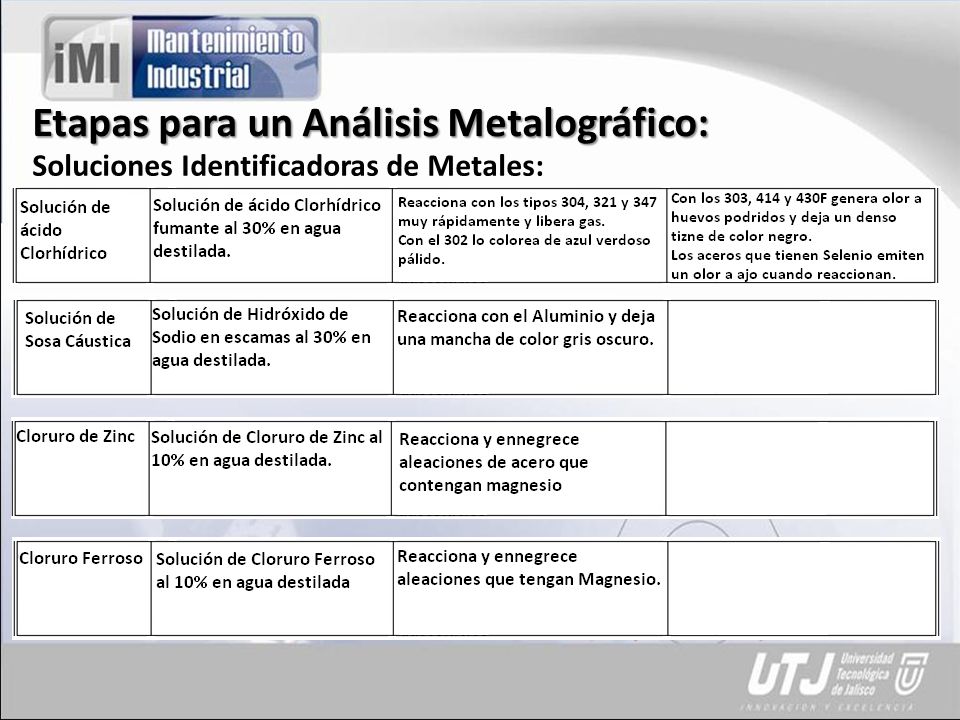

12 Etapas para un Análisis Metalográfico: Soluciones Identificadoras de Metales:

13 Etapas para un Análisis Metalográfico: Soluciones Identificadoras de Metales:

14 Etapas para un Análisis Metalográfico: Soluciones de Ataque para Metales:

15 Etapas para un Análisis Metalográfico: Soluciones de Ataque para Metales:

16 Etapas para un Análisis Metalográfico: Soluciones de Ataque para Metales:

17 Constituyentes metalográficos: En los aceros, el carbono se encuentra en general, o combinado en forma de cementita o disuelto, rara vez en forma de grafito. Este es el motivo por el cual solo se emplea el diagrama de equilibrio metaestable Fe - Fe3C para el estudio de los aceros. Los constituyentes estructurales de equilibrio de los aceros son: 1) Austenita 2) Ferrita 3) Perlita 4) Cementita 5) Bainita 6) Sorbita 7) Martensita 8) Troostita Aceros NO aleados Aceros NO aleados Templados

18 Diagrama Hierro-Carbono

19

20 Microfotografías:

21 Austenita -Se define como una solución sólida de carbono en hierro gamma. Solo es estable a temperaturas superiores a 723 ºC, desdoblándose por reacción eutectoide a temperaturas inferiores, en ferrita y cementita. -Solo puede aparecer austenita a temperatura ambiente en los aceros austeníticos, en este caso la austenita si es estable a temperatura ambiente. -Es deformable como el hierro gamma, poco dura, presenta gran resistencia al desgaste, es magnética, es el constituyente más denso de los aceros y no se ataca con reactivos. -La resistencia de la austenita retenida a la temperatura ambiente oscila entre 80 y 100 daN/mm 2 y el alargamiento entre 20 y 25 %. - Puede disolver hasta 1,7-1,8 % de carbono. Presenta red cristalográfica cúbica centrada en las caras (c.c.c.), con los siguientes parámetros de red, a=3,67 A y d=2,52 A.

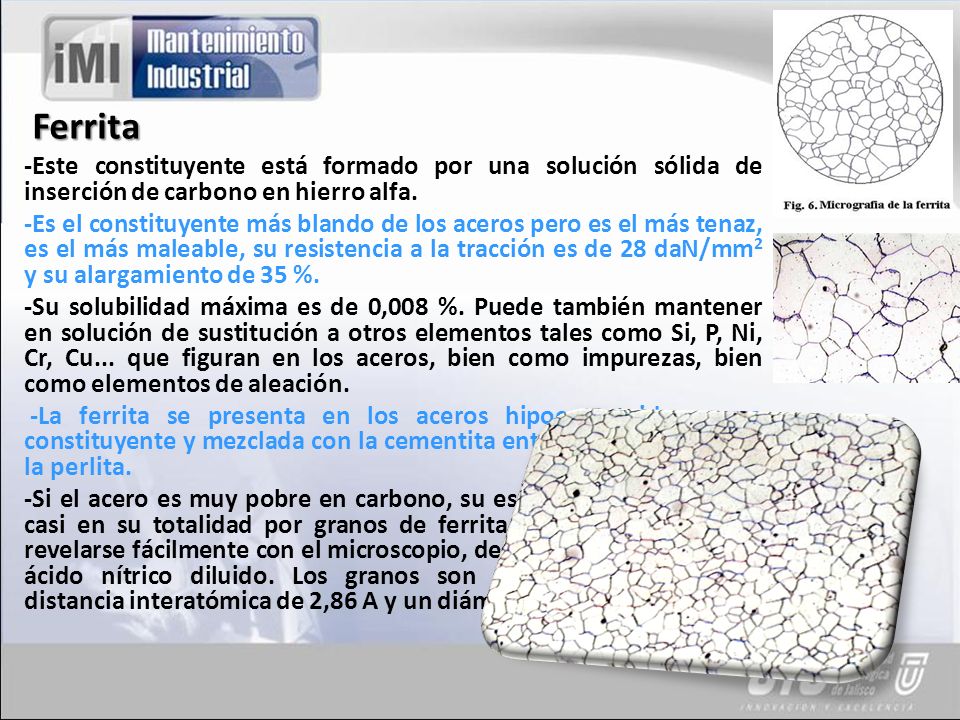

22 Ferrita -Este constituyente está formado por una solución sólida de inserción de carbono en hierro alfa. -Es el constituyente más blando de los aceros pero es el más tenaz, es el más maleable, su resistencia a la tracción es de 28 daN/mm 2 y su alargamiento de 35 %. -Su solubilidad máxima es de 0,008 %. Puede también mantener en solución de sustitución a otros elementos tales como Si, P, Ni, Cr, Cu... que figuran en los aceros, bien como impurezas, bien como elementos de aleación. -La ferrita se presenta en los aceros hipoeutectoides como constituyente y mezclada con la cementita entra a formar parte de la perlita. -Si el acero es muy pobre en carbono, su estructura está formada casi en su totalidad por granos de ferrita cuyos límites pueden revelarse fácilmente con el microscopio, después de un ataque con ácido nítrico diluido. Los granos son equiaxiales. Tiene una distancia interatómica de 2,86 A y un diámetro atómico de 2,48 A

23 Perlita -Está formada por una mezcla eutectoide de dos fases, ferrita y cementita, se produce a 723 ºC cuando la composición es de 0,8 %. -Su estructura está constituida por láminas alternadas de ferrita y cementita, siendo el espesor de las láminas de ferrita superior al de las de cementita, estas últimas quedan en relieve después del ataque con ácido nítrico, lo cual hace que en la observación microscópica se revelen por las sombras que proyectan sobre las láminas de ferrita. - La perlita es más dura y resistente que la ferrita, pero más blanda y maleable que la cementita. Se presenta en forma laminar, reticular y globular

24 Cementita -Es un constituyente que aparece en fundiciones y aceros. Es el carburo de hierro, de fórmula Fe 3 C, que cristaliza en el sistema ortorrómbico. -Es muy frágil y duro, teniendo sobre 840 Vickers, y es muy resistente al rozamiento en las fundiciones atruchadas. -A bajas temperaturas es ferromagnético y pierde esta propiedad a 212 ºC (punto de Curie). -Se piensa que funde por encima de 1950 ºC, y es termodinámicamente inestable a temperaturas inferiores a 1200 ºC. Se puede presentar en forma reticular, laminar y globular.

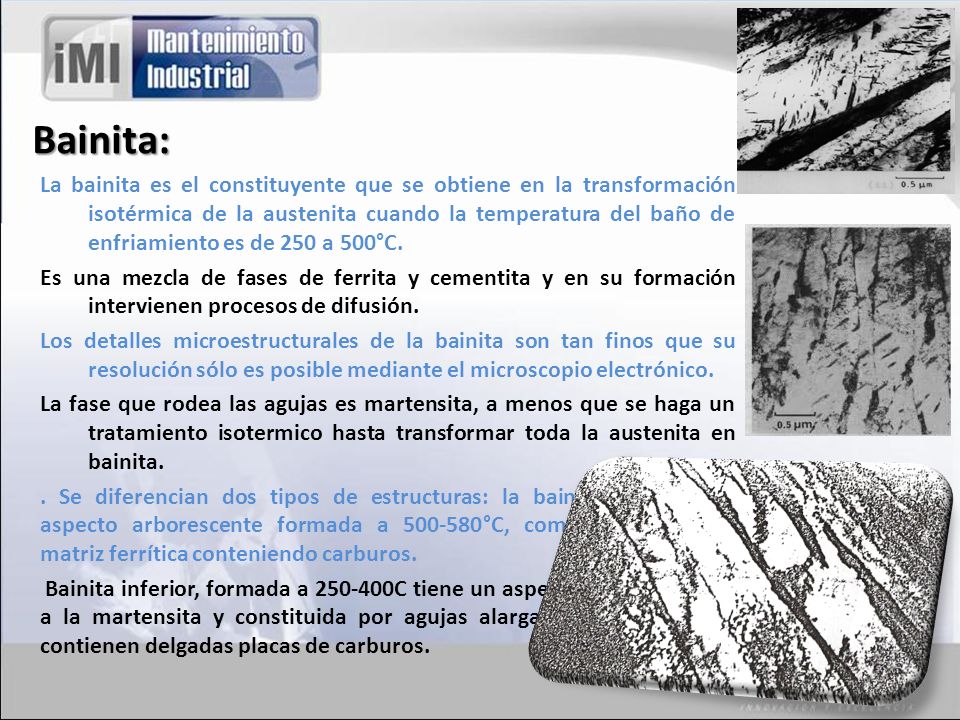

25 Bainita: La bainita es el constituyente que se obtiene en la transformación isotérmica de la austenita cuando la temperatura del baño de enfriamiento es de 250 a 500°C. Es una mezcla de fases de ferrita y cementita y en su formación intervienen procesos de difusión. Los detalles microestructurales de la bainita son tan finos que su resolución sólo es posible mediante el microscopio electrónico. La fase que rodea las agujas es martensita, a menos que se haga un tratamiento isotermico hasta transformar toda la austenita en bainita.. Se diferencian dos tipos de estructuras: la bainita superior de aspecto arborescente formada a °C, compuesta por una matriz ferrítica conteniendo carburos. Bainita inferior, formada a C tiene un aspecto acicular similar a la martensita y constituida por agujas alargadas de ferrita que contienen delgadas placas de carburos.

26 Sorbita: Es también un agregado fino de cementita y ferrita. Se obtiene por enfriamiento de la austenita con una velocidad de enfriamiento bastante inferior a la crítica de temple o por transformación isotérmica de la austenita en la zona de 600 a 650 °C, o por revenido a la temperatura de 600 °C. Su dureza es de 250 a 400 Brinell, su resistencia a la tracción es de 88 a 140 kg/mm2,con un alargamiento del 10 al 20%. Con pocos aumentos aparece en forma muy difusa como manchas, pero con 1000X toma la forma de nódulos blancos muy finos sobre fondo oscuro, de hecho tanto la troostita como la sorbita pueden considerarse como perlita de grano muy fino.

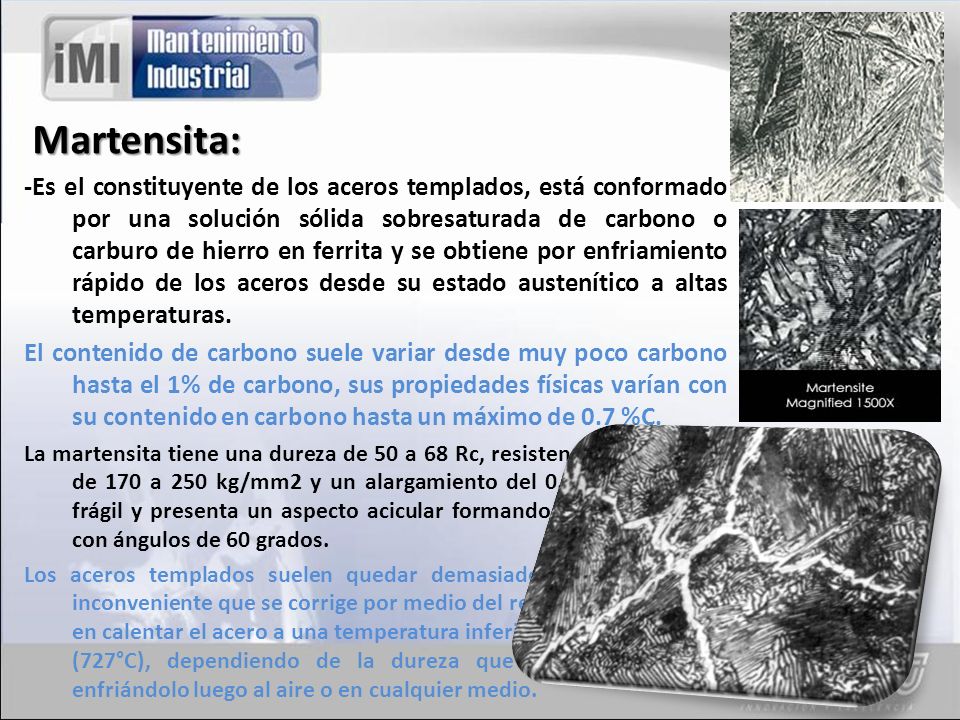

27 Martensita: -Es el constituyente de los aceros templados, está conformado por una solución sólida sobresaturada de carbono o carburo de hierro en ferrita y se obtiene por enfriamiento rápido de los aceros desde su estado austenítico a altas temperaturas. El contenido de carbono suele variar desde muy poco carbono hasta el 1% de carbono, sus propiedades físicas varían con su contenido en carbono hasta un máximo de 0.7 %C. La martensita tiene una dureza de 50 a 68 Rc, resistencia a la tracción de 170 a 250 kg/mm2 y un alargamiento del 0.5 al 2.5 %, muy frágil y presenta un aspecto acicular formando grupos en zigzag con ángulos de 60 grados. Los aceros templados suelen quedar demasiado duros y frágiles, inconveniente que se corrige por medio del revenido que consiste en calentar el acero a una temperatura inferior a la crítica inferior (727°C), dependiendo de la dureza que se desee obtener, enfriándolo luego al aire o en cualquier medio.

28 Troostita: -Es un agregado muy fino de cementita y ferrita, se produce por un enfriamiento de la austenita con una velocidad de enfriamiento ligeramente inferior a la crítica de temple o por transformación isotérmica de la austenita en el rango de temperatura de 500 a 600 °C, o por revenido a 400 °C. Sus propiedades físicas son intermedias entre la martensita y la sorbita, tiene una dureza de 400 a 500 Brinell, una resistencia a la tracción de 140 a 175 kg/mm2 y un alargamiento del 5 al 10%. Es un constituyente nodular oscuro con estructura radial apreciable a unos 1000X y aparece generalmente acompañando a la martensita y a la austenita.

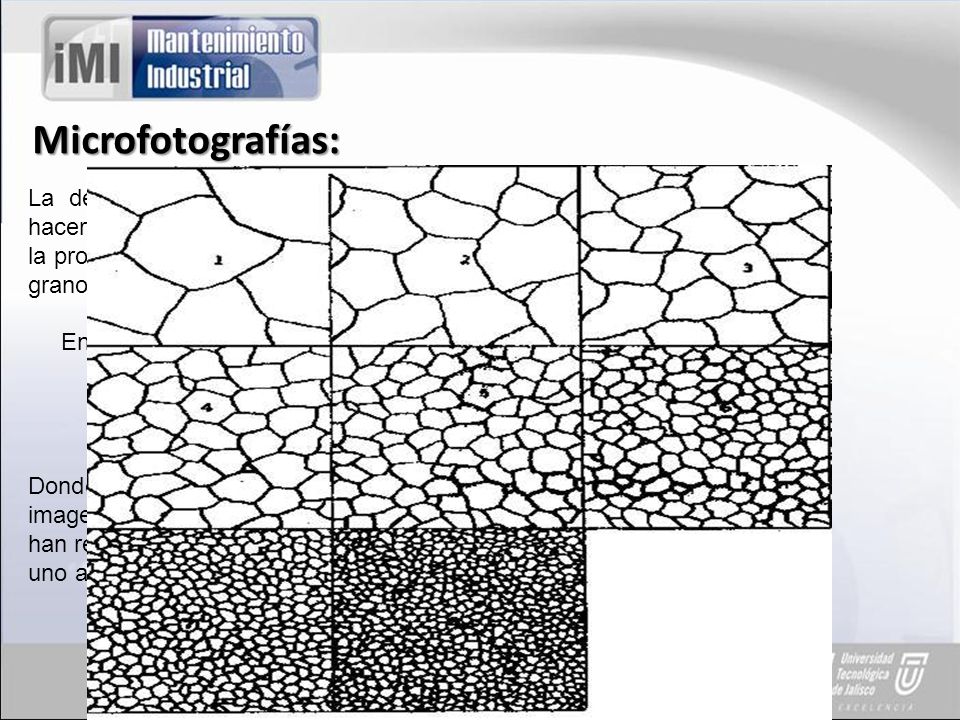

29 Microfotografías: La determinación del tamaño de grano austenítico o ferrítico, puede hacerse por la norma ASTM o por comparación de la microfotografías de la probeta a 100X, con las retículas patrón numeradas desde el 1 para el grano más grueso hasta el 8 para el grano más fino. En el sistema ASTM el grosor del grano austenitico se indica con un número convencional n, de acuerdo con la formula: logG=(n-1)log2 Donde G es el número de granos por pulgada cuadrada sobre una imagen obtenida a 100 aumentos; este método se aplica a metales que han recristalizado completamente, n es el número de tamaño de grano de uno a ocho.

30 Resumen:
