TIENE QUE TENER DEBE TENER PUEDE TENER

Presentación del tema: "TIENE QUE TENER DEBE TENER PUEDE TENER"— Transcripción de la presentación:

1 TIENE QUE TENER DEBE TENER PUEDE TENER
Funcionalidad de medición de alimentación de material y puntos de corte TIENE QUE TENER DEBE TENER PUEDE TENER

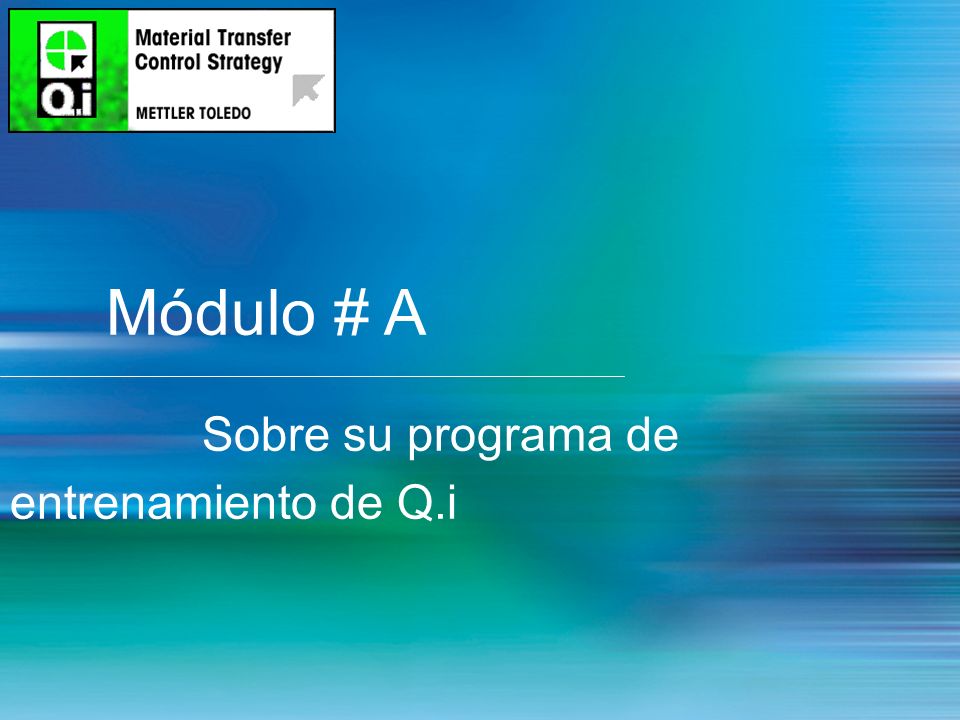

2 Módulo # A Sobre su programa de entrenamiento de Q.i

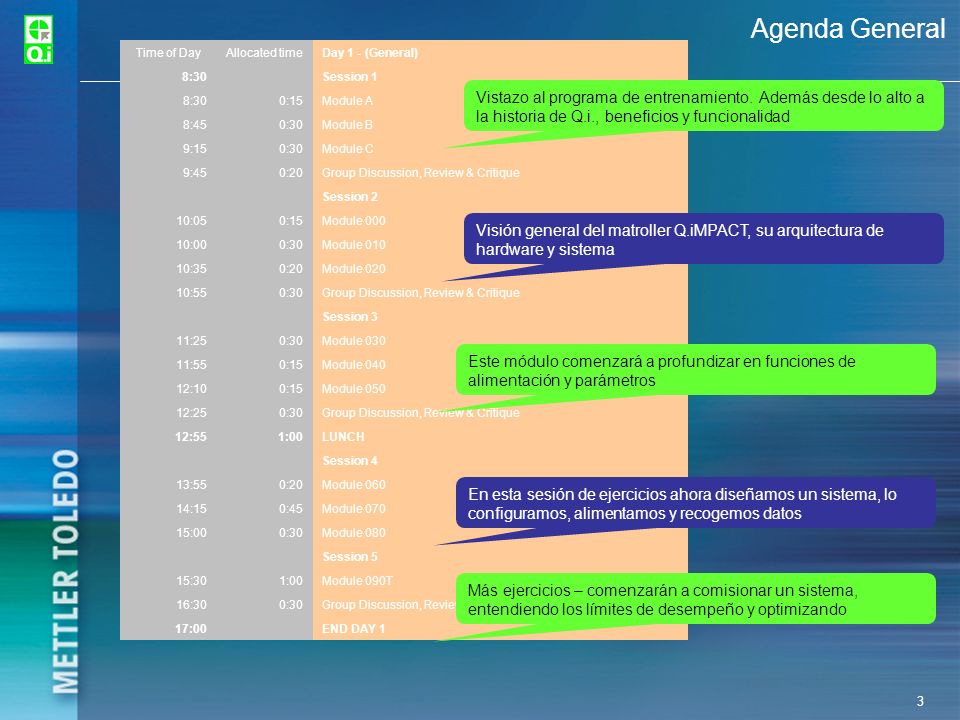

3 Agenda General Time of Day Allocated time Day 1 - (General) 8:30 Session 1 0:15 Module A 8:45 0:30 Module B 9:15 Module C 9:45 0:20 Group Discussion, Review & Critique Session 2 10:05 Module 000 10:00 Module 010 10:35 Module 020 10:55 Session 3 11:25 Module 030 11:55 Module 040 12:10 Module 050 12:25 12:55 1:00 LUNCH Session 4 13:55 Module 060 14:15 0:45 Module 070 15:00 Module 080 Session 5 15:30 Module 090T 16:30 17:00 END DAY 1 Vistazo al programa de entrenamiento. Además desde lo alto a la historia de Q.i., beneficios y funcionalidad Visión general del matroller Q.iMPACT, su arquitectura de hardware y sistema Este módulo comenzará a profundizar en funciones de alimentación y parámetros En esta sesión de ejercicios ahora diseñamos un sistema, lo configuramos, alimentamos y recogemos datos Más ejercicios – comenzarán a comisionar un sistema, entendiendo los límites de desempeño y optimizando

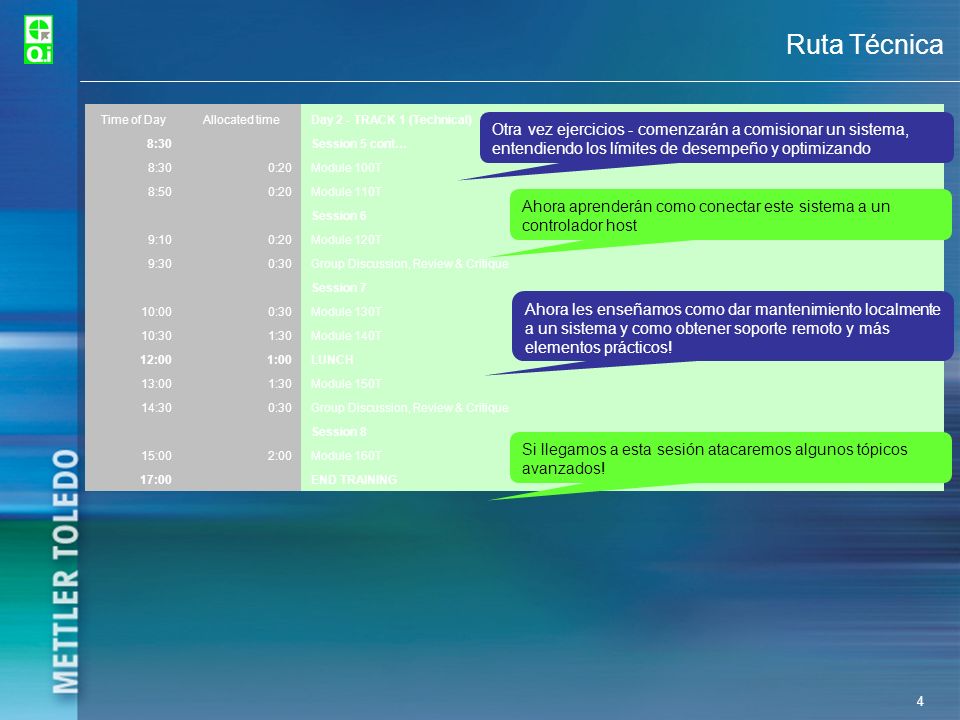

4 Ruta Técnica Time of Day Allocated time Day 2 - TRACK 1 (Technical) 8:30 Session 5 cont… 0:20 Module 100T 8:50 Module 110T Session 6 9:10 Module 120T 9:30 0:30 Group Discussion, Review & Critique Session 7 10:00 Module 130T 10:30 1:30 Module 140T 12:00 1:00 LUNCH 13:00 Module 150T 14:30 Session 8 15:00 2:00 Module 160T 17:00 END TRAINING Otra vez ejercicios - comenzarán a comisionar un sistema, entendiendo los límites de desempeño y optimizando Ahora aprenderán como conectar este sistema a un controlador host Ahora les enseñamos como dar mantenimiento localmente a un sistema y como obtener soporte remoto y más elementos prácticos! Si llegamos a esta sesión atacaremos algunos tópicos avanzados!

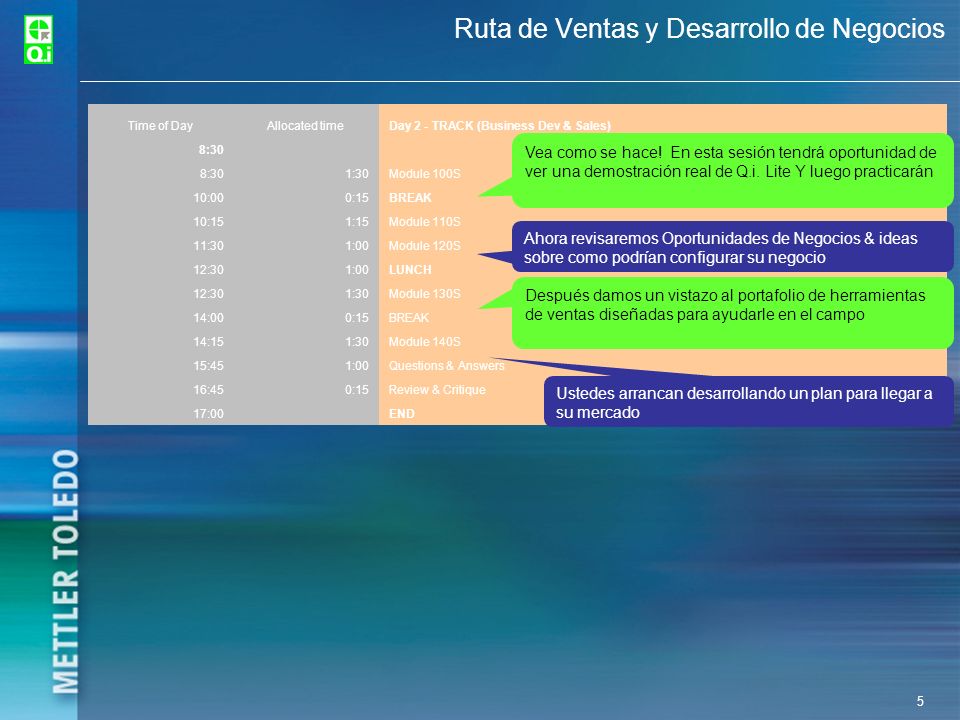

5 Ruta de Ventas y Desarrollo de Negocios
Time of Day Allocated time Day 2 - TRACK (Business Dev & Sales) 8:30 1:30 Module 100S 10:00 0:15 BREAK 10:15 1:15 Module 110S 11:30 1:00 Module 120S 12:30 LUNCH Module 130S 14:00 14:15 Module 140S 15:45 Questions & Answers 16:45 Review & Critique 17:00 END Vea como se hace! En esta sesión tendrá oportunidad de ver una demostración real de Q.i. Lite Y luego practicarán Ahora revisaremos Oportunidades de Negocios & ideas sobre como podrían configurar su negocio Después damos un vistazo al portafolio de herramientas de ventas diseñadas para ayudarle en el campo Ustedes arrancan desarrollando un plan para llegar a su mercado

6 Módulo # B Nueva tecnología...Y QUE?

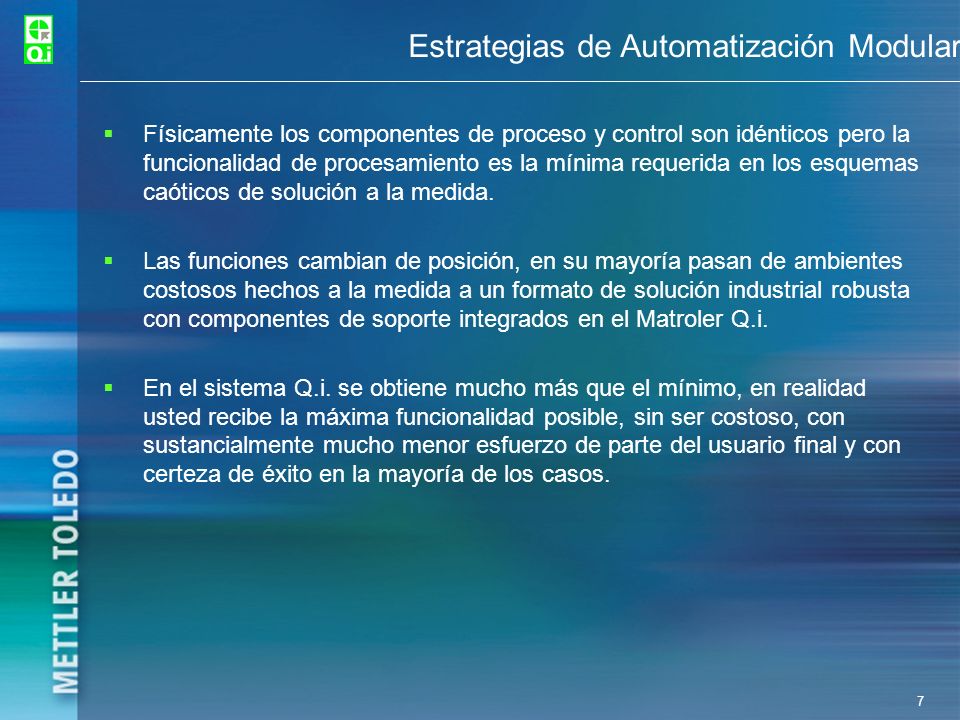

7 Estrategias de Automatización Modular
Físicamente los componentes de proceso y control son idénticos pero la funcionalidad de procesamiento es la mínima requerida en los esquemas caóticos de solución a la medida. Las funciones cambian de posición, en su mayoría pasan de ambientes costosos hechos a la medida a un formato de solución industrial robusta con componentes de soporte integrados en el Matroler Q.i. En el sistema Q.i. se obtiene mucho más que el mínimo, en realidad usted recibe la máxima funcionalidad posible, sin ser costoso, con sustancialmente mucho menor esfuerzo de parte del usuario final y con certeza de éxito en la mayoría de los casos.

8 Módulo # C Funciones que deben ser consideradas
para Control de Transferencia de Material por Batches (lotes)

9 Demora de Báscula/Filtro
Impactos principales en precisión de transferencia de material por batches Demora de Báscula/Filtro tiempo de reacción del instrumento de medición, filtro(s), y adquisición de datos Demora de Comandos arquitectura del sistema, lógica del programa y rata de muestreo y actualización Paso de la Válvula tiempo de reacción y velocidad de EFC Material en suspensión distancia entre superficie de la mezcla y EFC Fuerza de Desaceleración velocidad de alimentación

10 Control Histórico de la Fase de Alimentación de Material (Transferencia)
USA CONOCIMIENTO DE ERROES PREVIOS DESPLIEGA INGENIERIA DE “FUERZA BRUTA” TRATA DE “SOFOCAR” VARIABILIDAD DEL PROCESO VUELVE LENTO EL PROCESO Peso Peso Objetivo Modo Historico de Preacto Y Pulso (Jog) Pulso Corte alimentación Corte alim. rápida Peso de Inicio Tiempo T0 T1 T2 T3 Arranca Alimentación Para Alimentación

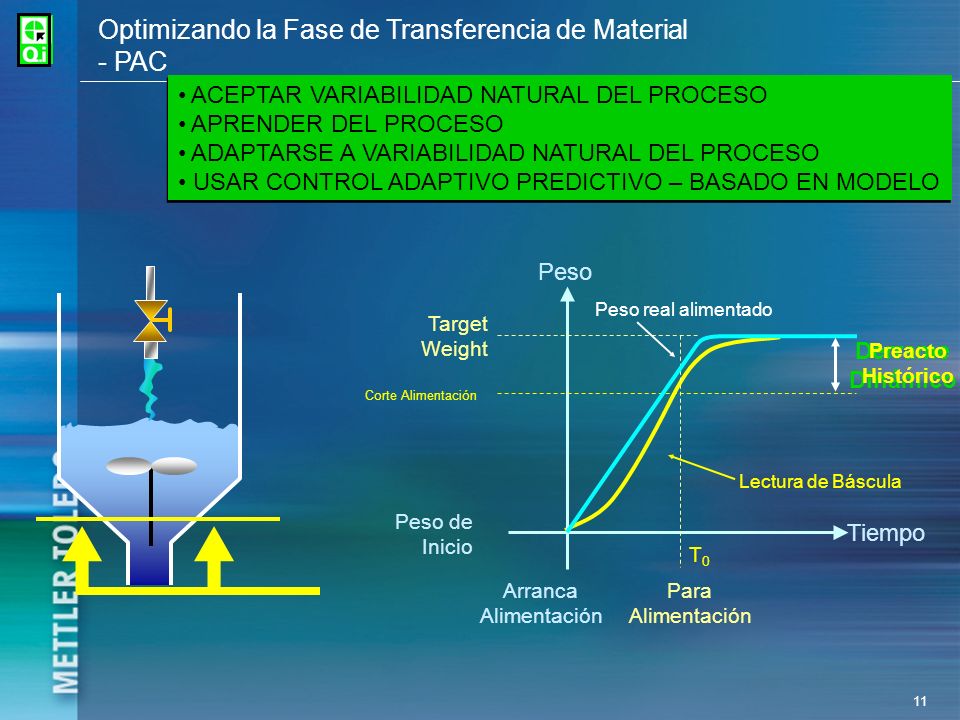

11 Optimizando la Fase de Transferencia de Material - PAC
ACEPTAR VARIABILIDAD NATURAL DEL PROCESO APRENDER DEL PROCESO ADAPTARSE A VARIABILIDAD NATURAL DEL PROCESO USAR CONTROL ADAPTIVO PREDICTIVO – BASADO EN MODELO Peso Peso real alimentado Target Weight Derrame Dinámico Preacto Histórico Corte Alimentación Lectura de Báscula Peso de Inicio Tiempo T0 Arranca Alimentación Para Alimentación

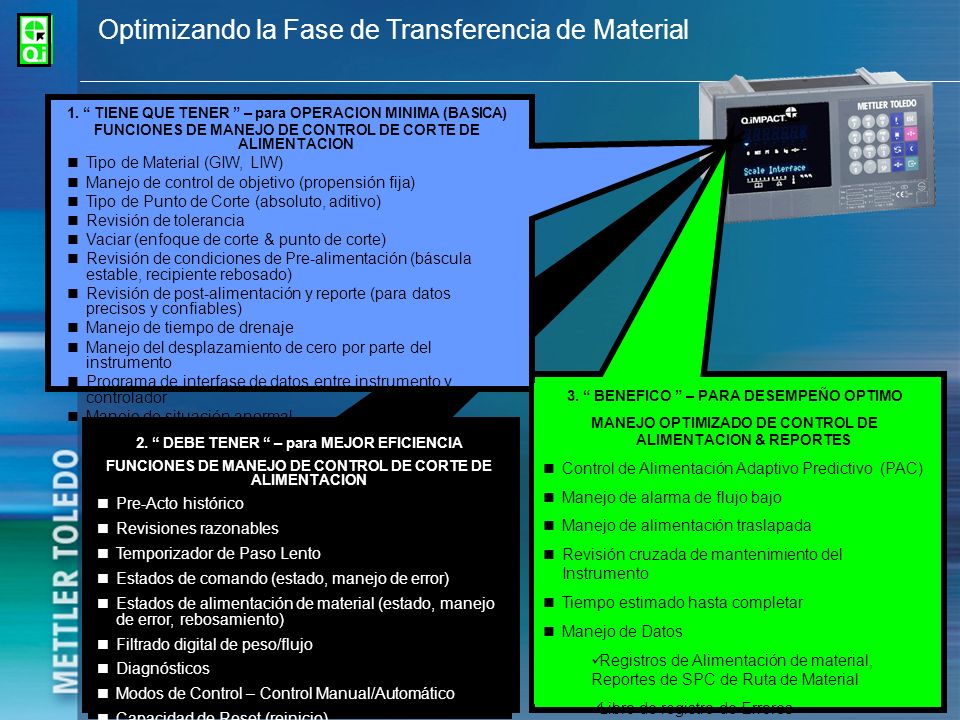

12 Optimizando la Fase de Transferencia de Material
1. “ TIENE QUE TENER ” – para OPERACION MINIMA (BASICA) FUNCIONES DE MANEJO DE CONTROL DE CORTE DE ALIMENTACION Tipo de Material (GIW, LIW) Manejo de control de objetivo (propensión fija) Tipo de Punto de Corte (absoluto, aditivo) Revisión de tolerancia Vaciar (enfoque de corte & punto de corte) Revisión de condiciones de Pre-alimentación (báscula estable, recipiente rebosado) Revisión de post-alimentación y reporte (para datos precisos y confiables) Manejo de tiempo de drenaje Manejo del desplazamiento de cero por parte del instrumento Programa de interfase de datos entre instrumento y controlador Manejo de situación anormal 3. “ BENEFICO ” – PARA DESEMPEÑO OPTIMO MANEJO OPTIMIZADO DE CONTROL DE ALIMENTACION & REPORTES Control de Alimentación Adaptivo Predictivo (PAC) Manejo de alarma de flujo bajo Manejo de alimentación traslapada Revisión cruzada de mantenimiento del Instrumento Tiempo estimado hasta completar Manejo de Datos Registros de Alimentación de material, Reportes de SPC de Ruta de Material Libro de registro de Errores 2. “ DEBE TENER “ – para MEJOR EFICIENCIA FUNCIONES DE MANEJO DE CONTROL DE CORTE DE ALIMENTACION Pre-Acto histórico Revisiones razonables Temporizador de Paso Lento Estados de comando (estado, manejo de error) Estados de alimentación de material (estado, manejo de error, rebosamiento) Filtrado digital de peso/flujo Diagnósticos Modos de Control – Control Manual/Automático Capacidad de Reset (reinicio)

13 TIENE QUE TENER DEBE TENER PUEDE TENER Módulo # 000

14 Posición del Matroler Qi en un Sistema de Batching
Ultimo componente de control en la secuencia Recibe información de Materiales y Objetivos Reporta de regreso al sistema de Control al final de la Alimentación HMI PLC Matroler Qi Objetivo & Ruta de Material (Matherial Path) Servidor de Batch Multiples Recetas Receta Illustrating the movement of Command Qi procesa un Material de la Receta (fase) a la vez. Base de Datos de los Materiales usados es mantenida en el Qi

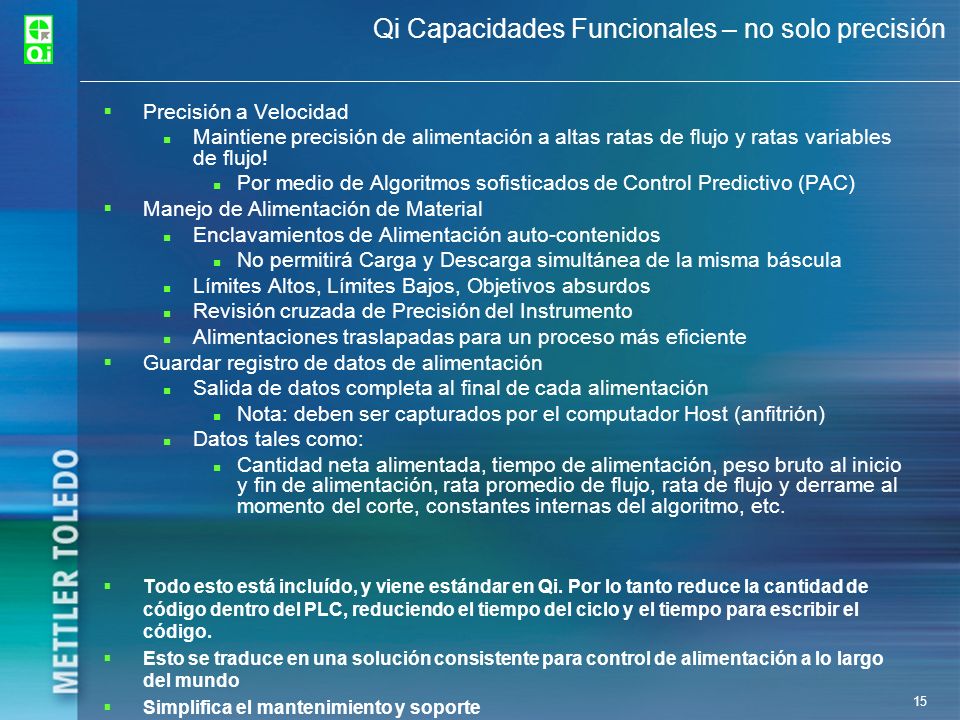

15 Qi Capacidades Funcionales – no solo precisión
Precisión a Velocidad Maintiene precisión de alimentación a altas ratas de flujo y ratas variables de flujo! Por medio de Algoritmos sofisticados de Control Predictivo (PAC) Manejo de Alimentación de Material Enclavamientos de Alimentación auto-contenidos No permitirá Carga y Descarga simultánea de la misma báscula Límites Altos, Límites Bajos, Objetivos absurdos Revisión cruzada de Precisión del Instrumento Alimentaciones traslapadas para un proceso más eficiente Guardar registro de datos de alimentación Salida de datos completa al final de cada alimentación Nota: deben ser capturados por el computador Host (anfitrión) Datos tales como: Cantidad neta alimentada, tiempo de alimentación, peso bruto al inicio y fin de alimentación, rata promedio de flujo, rata de flujo y derrame al momento del corte, constantes internas del algoritmo, etc. Crosschecking – Matroller can check a flowmeters accuracy against a scale when instructed to do so. Overlapping feeds – by adding more than one material into vessel at a time. Plant throughput can be increased, Todo esto está incluído, y viene estándar en Qi. Por lo tanto reduce la cantidad de código dentro del PLC, reduciendo el tiempo del ciclo y el tiempo para escribir el código. Esto se traduce en una solución consistente para control de alimentación a lo largo del mundo Simplifica el mantenimiento y soporte

16 TIENE QUE TENER DEBE TENER PUEDE TENER Módulo # 010

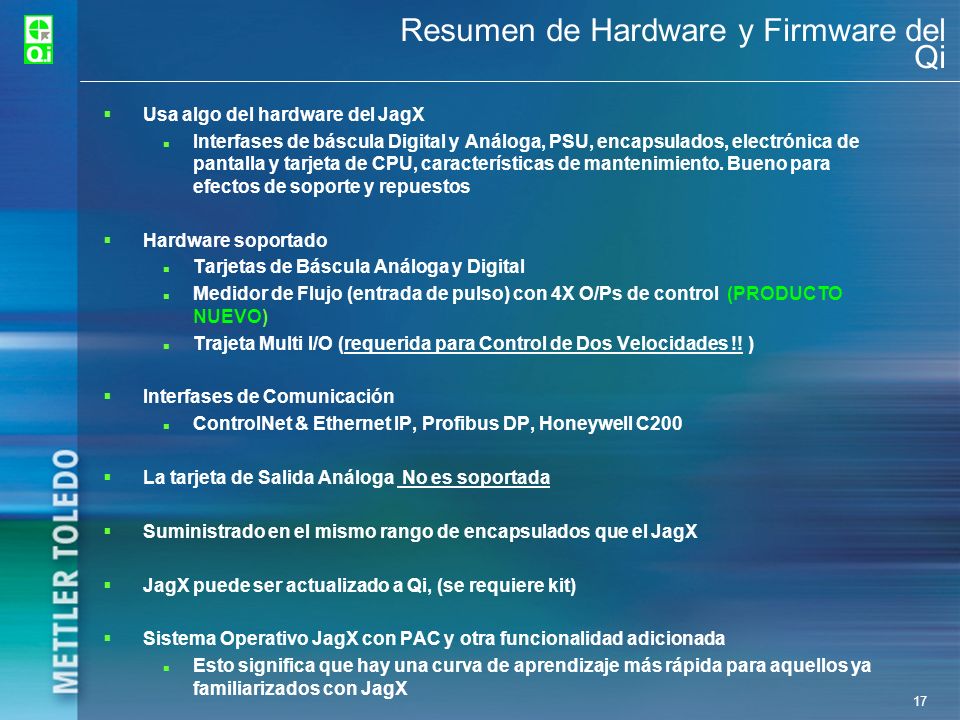

17 Resumen de Hardware y Firmware del Qi
Usa algo del hardware del JagX Interfases de báscula Digital y Análoga, PSU, encapsulados, electrónica de pantalla y tarjeta de CPU, características de mantenimiento. Bueno para efectos de soporte y repuestos Hardware soportado Tarjetas de Báscula Análoga y Digital Medidor de Flujo (entrada de pulso) con 4X O/Ps de control (PRODUCTO NUEVO) Trajeta Multi I/O (requerida para Control de Dos Velocidades !! ) Interfases de Comunicación ControlNet & Ethernet IP, Profibus DP, Honeywell C200 La tarjeta de Salida Análoga No es soportada Suministrado en el mismo rango de encapsulados que el JagX JagX puede ser actualizado a Qi, (se requiere kit) Sistema Operativo JagX con PAC y otra funcionalidad adicionada Esto significa que hay una curva de aprendizaje más rápida para aquellos ya familiarizados con JagX 3 Ranuras disponibles para tarjetas opcionales (interfase de comm. Usa una de estas bahías!) Physically the Qi looks and feels like a JagX because it is a JagX on steroids

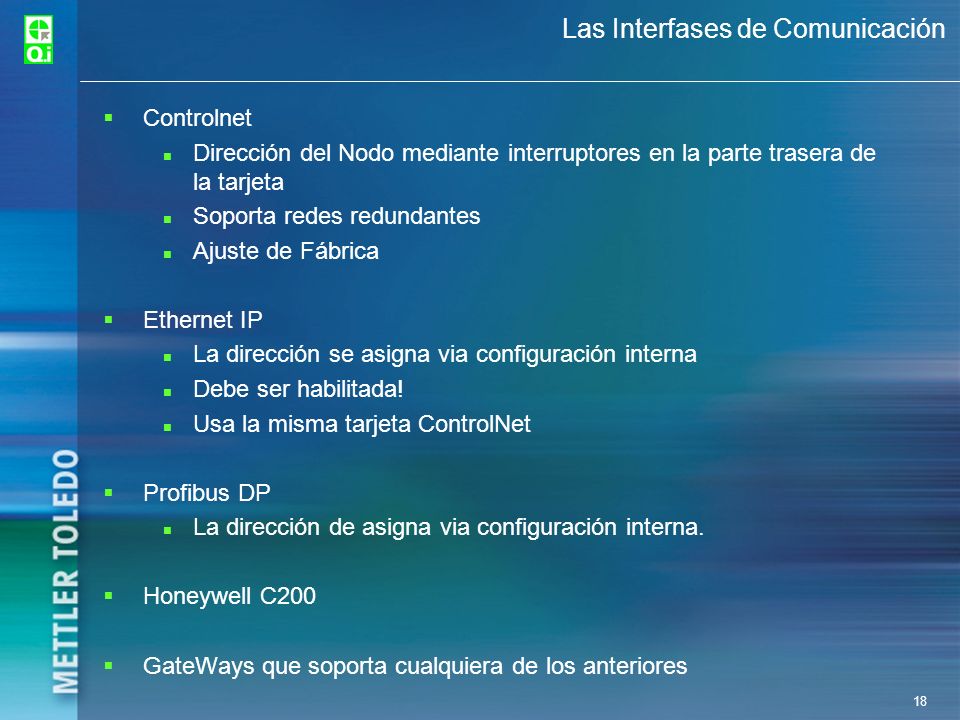

18 Las Interfases de Comunicación
Controlnet Dirección del Nodo mediante interruptores en la parte trasera de la tarjeta Soporta redes redundantes Ajuste de Fábrica Ethernet IP La dirección se asigna via configuración interna Debe ser habilitada! Usa la misma tarjeta ControlNet Profibus DP La dirección de asigna via configuración interna. Honeywell C200 GateWays que soporta cualquiera de los anteriores

19 Los parámetros de la tarjeta de Medidor de Flujo
Compatible solo con Medidores de Flujo con salidas de pulsos 4 x canales de entrada de Pulso individualmente aislados 4 x Salidas de Control, no aisladas (ona por cada canal de Medidor de Flujo) Rangos de entrada (5, 12 y 24 volt), seleccionable con puentes Señal de entrada AC o DC, seleccionable con puentes 3 ajustes de dirección seleccionables por puentes Cada tarjeta debe tener una dirección única Filtro de entrada seleccionable con puente 30 khz max fecuencia de entrada 8 uS min ancho de pulso Max conteo: 16,777,215

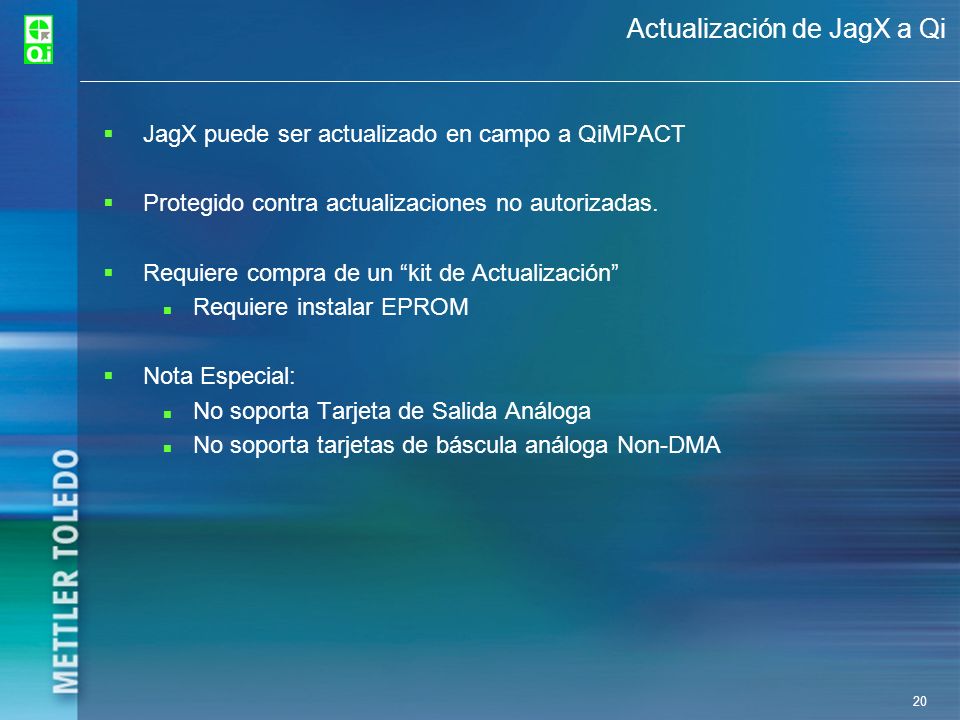

20 Actualización de JagX a Qi
JagX puede ser actualizado en campo a QiMPACT Protegido contra actualizaciones no autorizadas. Requiere compra de un “kit de Actualización” Requiere instalar EPROM Nota Especial: No soporta Tarjeta de Salida Análoga No soporta tarjetas de báscula análoga Non-DMA Cnet upgrade only under extreme cases as internal access is required.

21 TIENE QUE TENER DEBE TENER PUEDE TENER Módulo # 020

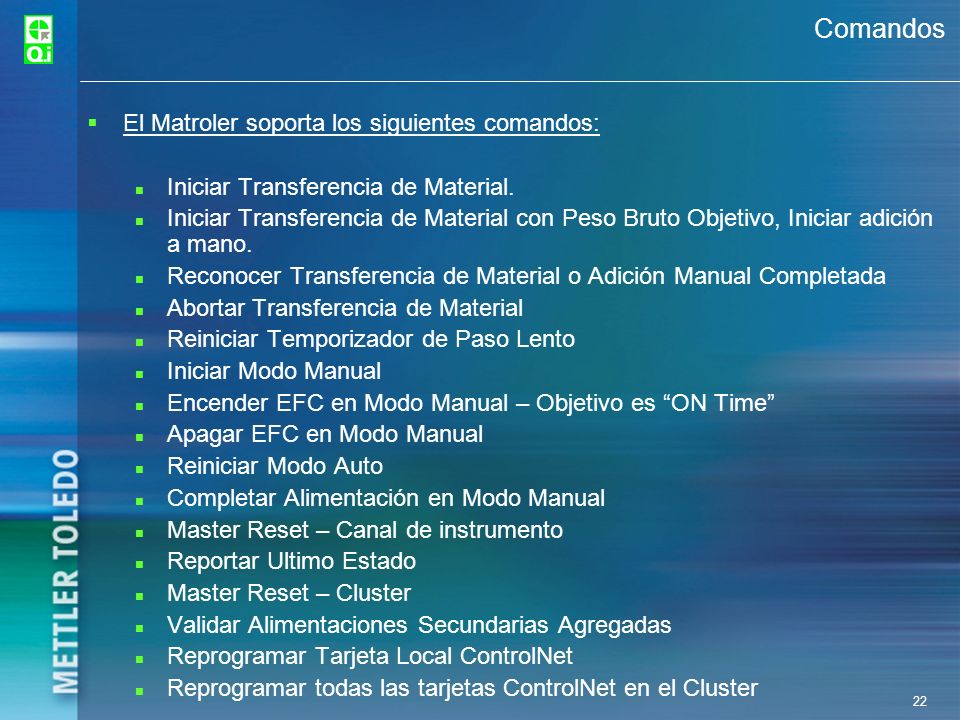

22 Comandos El Matroler soporta los siguientes comandos:
Iniciar Transferencia de Material. Iniciar Transferencia de Material con Peso Bruto Objetivo, Iniciar adición a mano. Reconocer Transferencia de Material o Adición Manual Completada Abortar Transferencia de Material Reiniciar Temporizador de Paso Lento Iniciar Modo Manual Encender EFC en Modo Manual – Objetivo es “ON Time” Apagar EFC en Modo Manual Reiniciar Modo Auto Completar Alimentación en Modo Manual Master Reset – Canal de instrumento Reportar Ultimo Estado Master Reset – Cluster Validar Alimentaciones Secundarias Agregadas Reprogramar Tarjeta Local ControlNet Reprogramar todas las tarjetas ControlNet en el Cluster

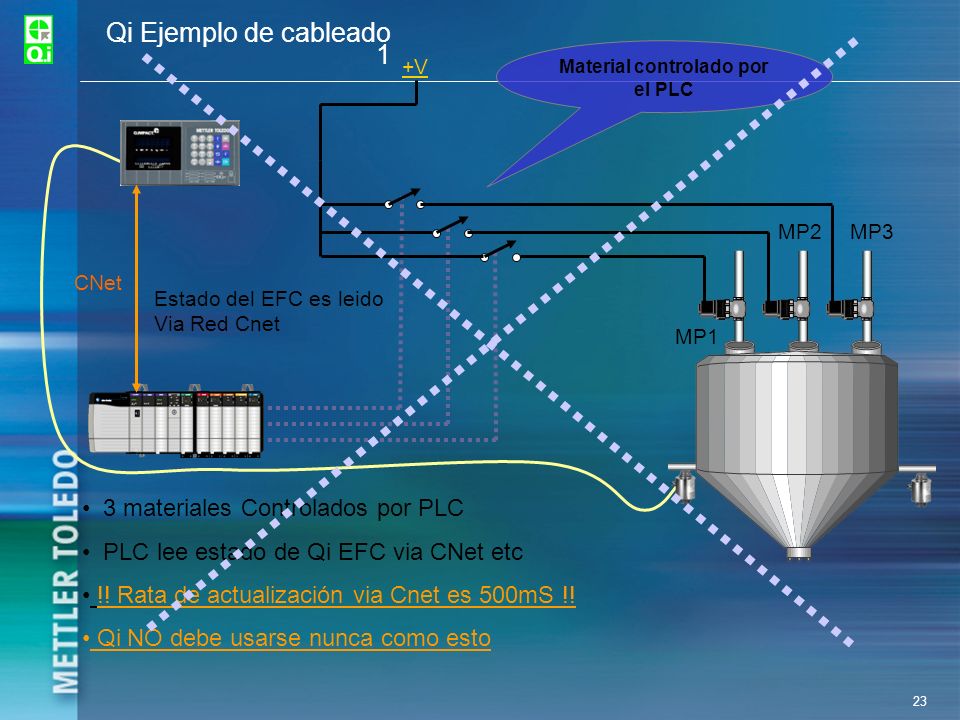

23 Material controlado por el PLC
Qi Ejemplo de cableado 1 Material controlado por el PLC +V MP2 MP3 CNet Estado del EFC es leido Via Red Cnet MP1 Cyclic data is a slow update 3 materiales Controlados por PLC PLC lee estado de Qi EFC via CNet etc !! Rata de actualización via Cnet es 500mS !! Qi NO debe usarse nunca como esto

24 Material controlado por el PLC
Qi Ejemplo de Cableado 2 Material controlado por el PLC +V MP2 MP3 CNet EFC cableado Directamente al PLC MP1 PLC has a finite cycle time. This adds a varying delay to the Cutoff Control and degrades the accuracy 3 materiales Controlados por el PLC PLC lee estado de Qi EFC PLC introduce retardo !! Qi NO debe ser cableado como esto

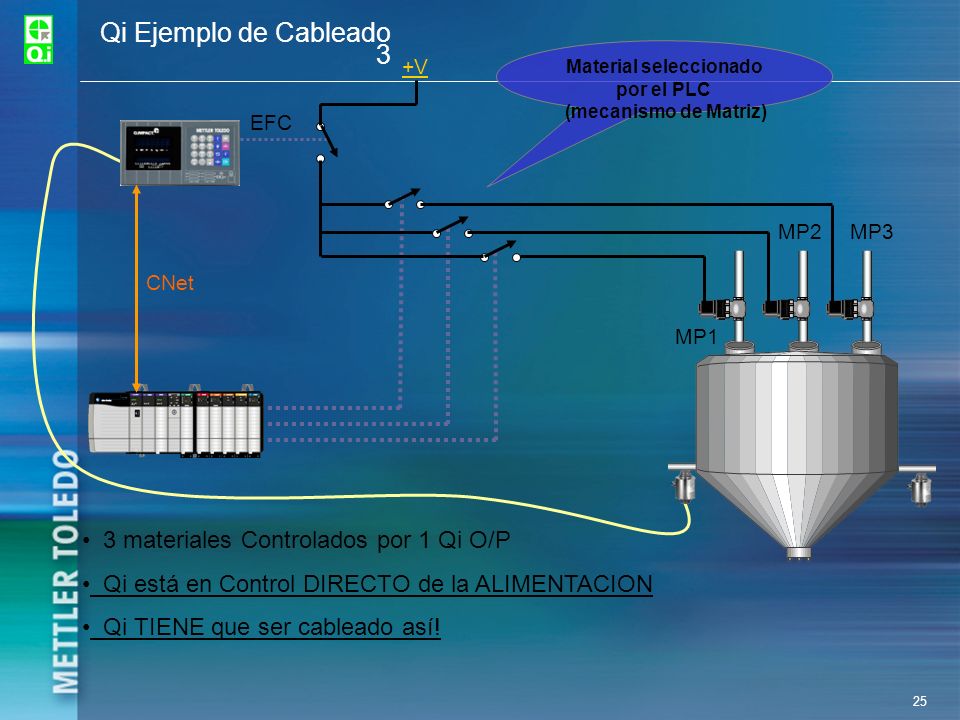

25 Material seleccionado por el PLC
Qi Ejemplo de Cableado 3 Material seleccionado por el PLC (mecanismo de Matriz) +V EFC MP2 MP3 CNet MP1 Same O/P is used by Qi to Control 3 Materials. PLC only ever has ONE of its Material Enables on at any one time. Called the Steering Matrix 3 materiales Controlados por 1 Qi O/P Qi está en Control DIRECTO de la ALIMENTACION Qi TIENE que ser cableado así!

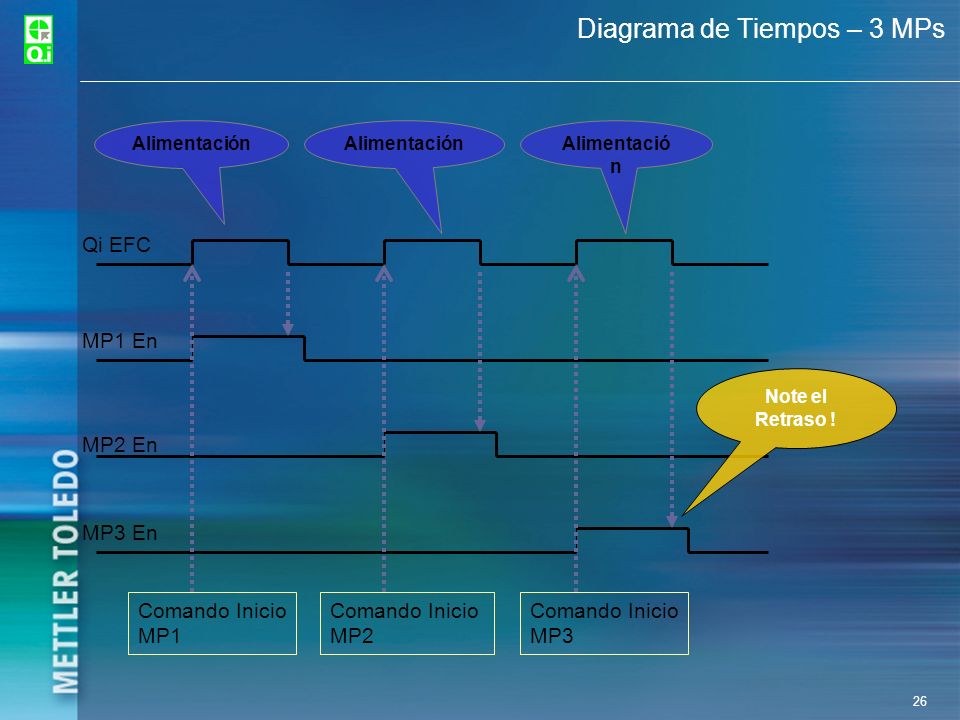

26 Diagrama de Tiempos – 3 MPs
Alimentación Alimentación Alimentación Qi EFC MP1 En Note el Retraso ! MP2 En Special Note: The Material Enable (Select) MUST always stay on longer than the FCE O/P MP3 En Comando Inicio MP1 Comando Inicio MP2 Comando Inicio MP3

27 TIENE QUE TENER DEBE TENER PUEDE TENER Módulo # 030

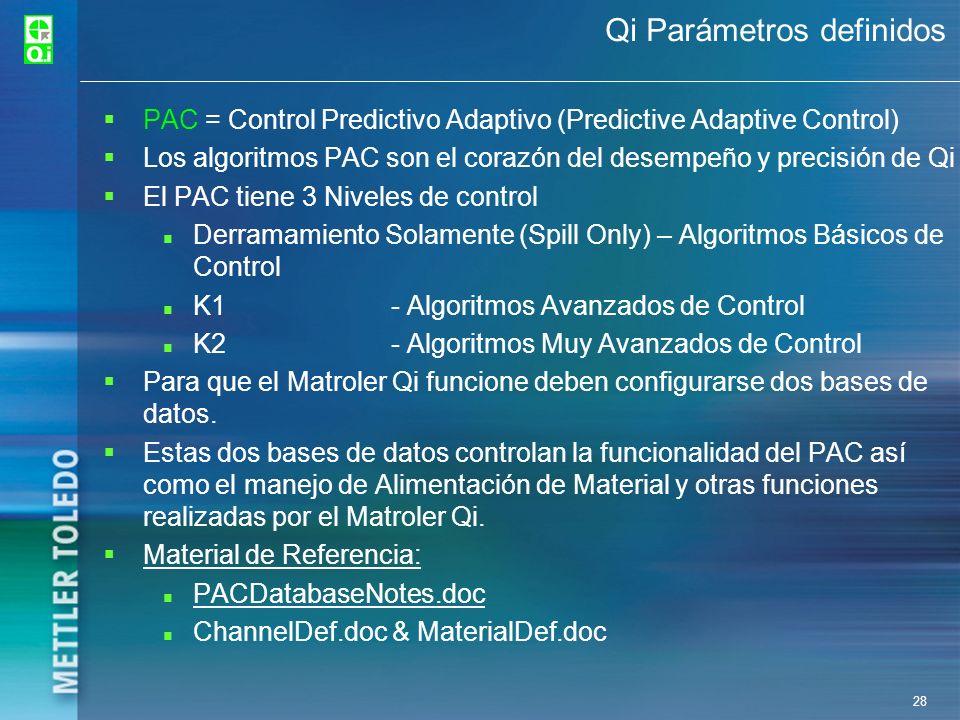

28 Qi Parámetros definidos
PAC = Control Predictivo Adaptivo (Predictive Adaptive Control) Los algoritmos PAC son el corazón del desempeño y precisión de Qi El PAC tiene 3 Niveles de control Derramamiento Solamente (Spill Only) – Algoritmos Básicos de Control K1 - Algoritmos Avanzados de Control K2 - Algoritmos Muy Avanzados de Control Para que el Matroler Qi funcione deben configurarse dos bases de datos. Estas dos bases de datos controlan la funcionalidad del PAC así como el manejo de Alimentación de Material y otras funciones realizadas por el Matroler Qi. Material de Referencia: PACDatabaseNotes.doc ChannelDef.doc & MaterialDef.doc

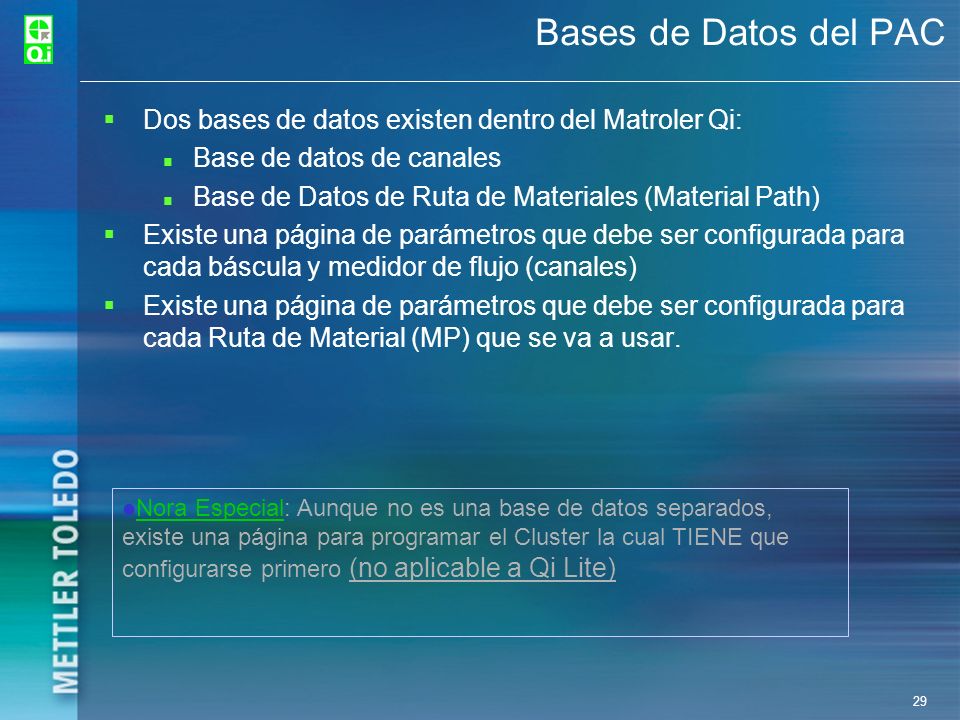

29 Bases de Datos del PAC Dos bases de datos existen dentro del Matroler Qi: Base de datos de canales Base de Datos de Ruta de Materiales (Material Path) Existe una página de parámetros que debe ser configurada para cada báscula y medidor de flujo (canales) Existe una página de parámetros que debe ser configurada para cada Ruta de Material (MP) que se va a usar. Nora Especial: Aunque no es una base de datos separados, existe una página para programar el Cluster la cual TIENE que configurarse primero (no aplicable a Qi Lite)

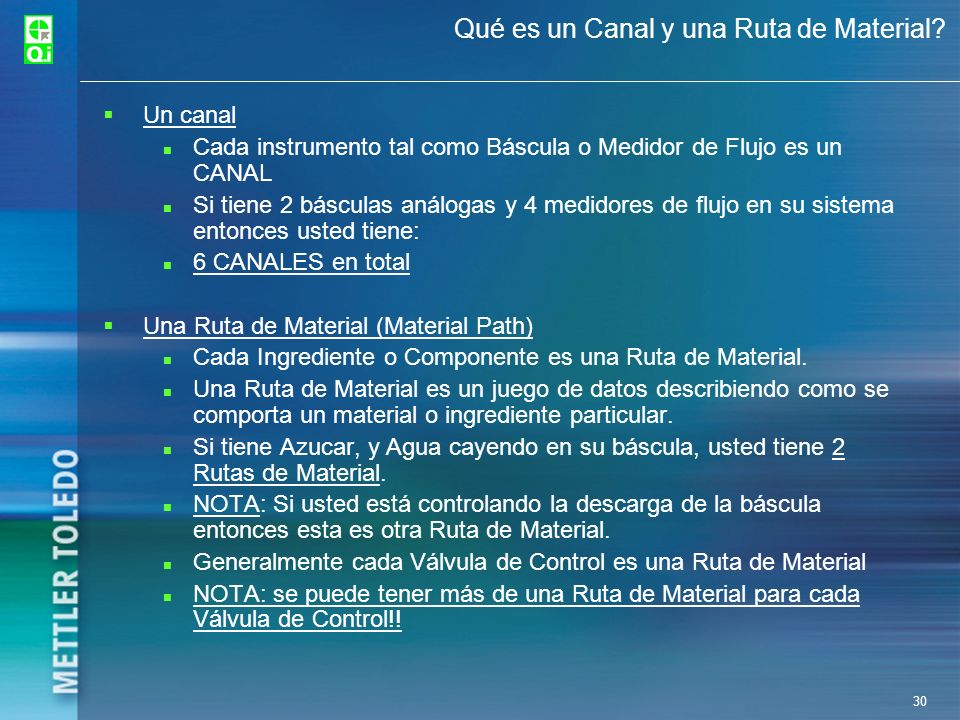

30 Qué es un Canal y una Ruta de Material?
Cada instrumento tal como Báscula o Medidor de Flujo es un CANAL Si tiene 2 básculas análogas y 4 medidores de flujo en su sistema entonces usted tiene: 6 CANALES en total Una Ruta de Material (Material Path) Cada Ingrediente o Componente es una Ruta de Material. Una Ruta de Material es un juego de datos describiendo como se comporta un material o ingrediente particular. Si tiene Azucar, y Agua cayendo en su báscula, usted tiene 2 Rutas de Material. NOTA: Si usted está controlando la descarga de la báscula entonces esta es otra Ruta de Material. Generalmente cada Válvula de Control es una Ruta de Material NOTA: se puede tener más de una Ruta de Material para cada Válvula de Control!!

31 Terminología y Acrónimos
Matroler Qi (o Matroler) QiMPACT Controlador de Transferencia de Material “Transferencia de Material” o “Alimentación de Material” o solo “Alimentación” Adición de un solo componente en un batch Adicione 300 kg de agua Un Batch (Lote) Un grupo de Alimentaciones de Materiales 300 kg agua + 25 kg azucar + 5 kg colorante (de acuerdo con una receta o fórmula) Este Batch consiste de 3 Transferencias de Material Canal o Instrumento Báscula o Medidor de Flujo Ruta de Material (Material Path) Un componente o ingrediente, espere encontrar una ruta de Material por válvula de control Punto de Corte u Objetivo Cantidad de material que se requiere alimentar en un tanque Many will use the terms Batch to describe a Material Transfer or Feed. We would like to differentiate as they are different processes Material Feed often used by Rodger and MT colleages. I prefer Feed

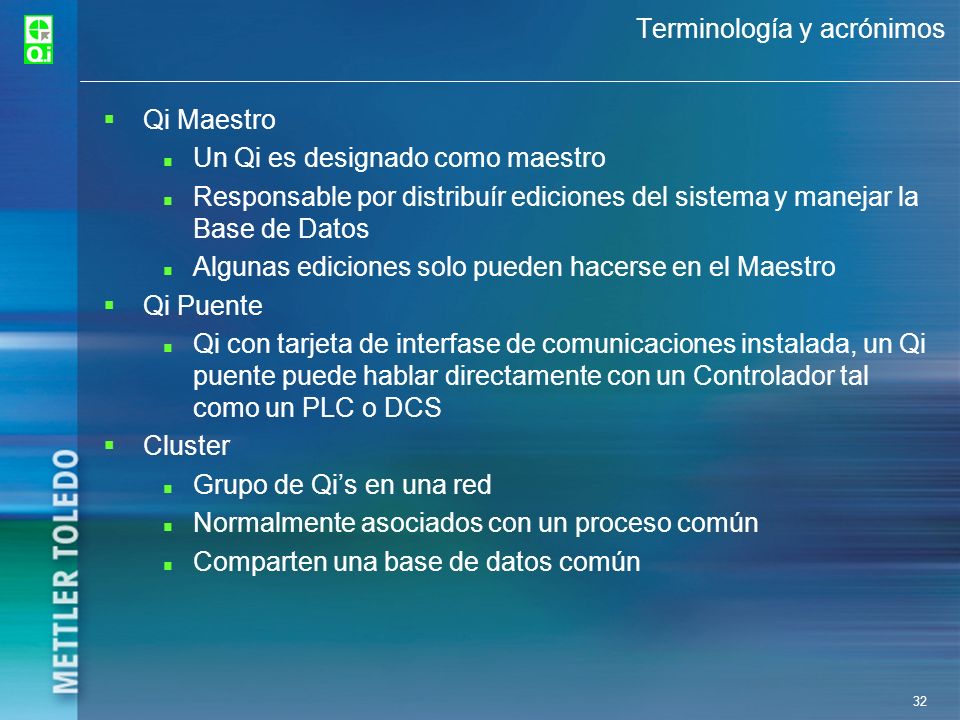

32 Terminología y acrónimos
Qi Maestro Un Qi es designado como maestro Responsable por distribuír ediciones del sistema y manejar la Base de Datos Algunas ediciones solo pueden hacerse en el Maestro Qi Puente Qi con tarjeta de interfase de comunicaciones instalada, un Qi puente puede hablar directamente con un Controlador tal como un PLC o DCS Cluster Grupo de Qi’s en una red Normalmente asociados con un proceso común Comparten una base de datos común Can come back to these later as some terms may not make sense at this point

33 TIENE QUE TENER DEBE TENER PUEDE TENER Módulo # 040

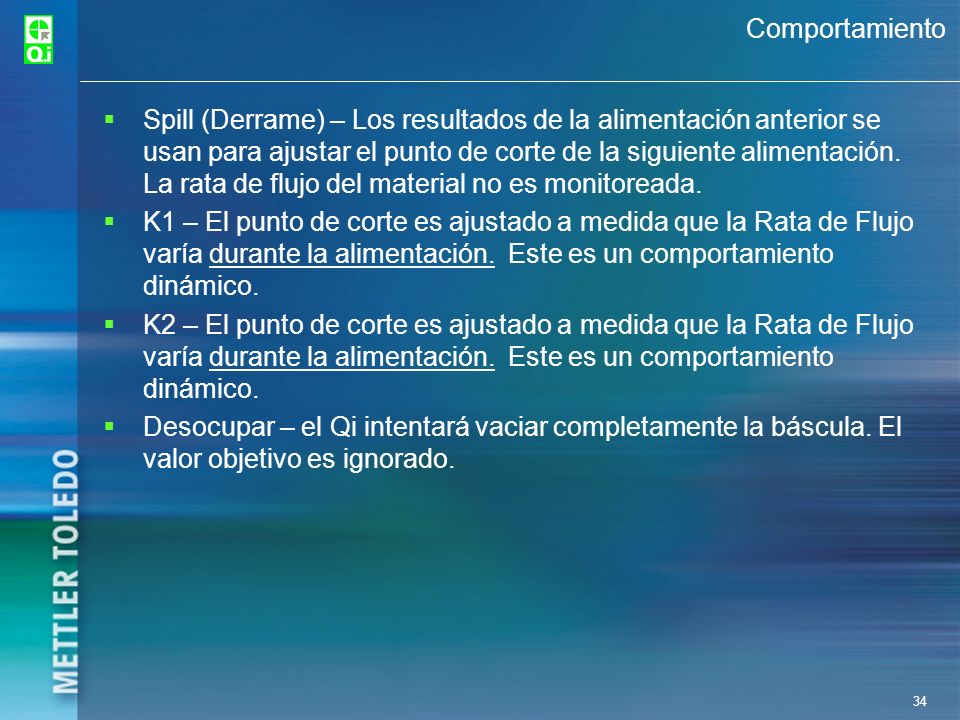

34 Comportamiento Spill (Derrame) – Los resultados de la alimentación anterior se usan para ajustar el punto de corte de la siguiente alimentación. La rata de flujo del material no es monitoreada. K1 – El punto de corte es ajustado a medida que la Rata de Flujo varía durante la alimentación. Este es un comportamiento dinámico. K2 – El punto de corte es ajustado a medida que la Rata de Flujo varía durante la alimentación. Este es un comportamiento dinámico. Desocupar – el Qi intentará vaciar completamente la báscula. El valor objetivo es ignorado.

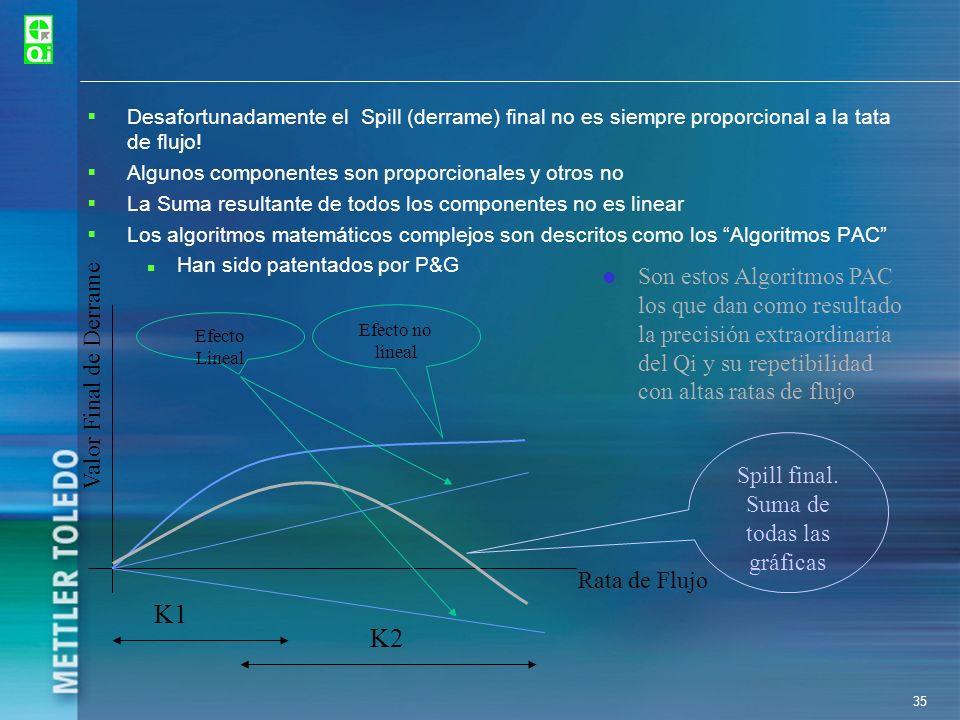

35 Spill final. Suma de todas las gráficas
Desafortunadamente el Spill (derrame) final no es siempre proporcional a la tata de flujo! Algunos componentes son proporcionales y otros no La Suma resultante de todos los componentes no es linear Los algoritmos matemáticos complejos son descritos como los “Algoritmos PAC” Han sido patentados por P&G Son estos Algoritmos PAC los que dan como resultado la precisión extraordinaria del Qi y su repetibilidad con altas ratas de flujo Efecto no lineal Efecto Lineal Valor Final de Derrame Spill final. Suma de todas las gráficas Open with explaining “Spill” Rata de Flujo K1 K2

36 Los Arlgoritmos - Resumen
Spill (Derrame) Flujos muy erráticos o alimentaciones cortas ( < 6segundos ) K1 Materiales que tienen velocidad descendente inicial de cero Ej. Entrada horizontal Materiales que tienen ratas de flujo lentas Incluso si la entrada es vertical Medidores de Flujo Alimentación por Peso Decreciente (LIW - Loss In Weight) K2 Materiales que tienen ratas de flujo rápidas dirijidas en forma descendente sobre la báscula Ej. hay una fuerza de desaceleración grande Indicación: El spill es pequeño en relación a la rata de flujo mientras que el componente de desaceleración es negativo y resta del material en vuelo. Spill no lineal, algunas veces inversamente proporcional a la rata de flujo Not very efficient as 2nd Qi is only using one channel

37 TIENE QUE TENER DEBE TENER PUEDE TENER Módulo # 050

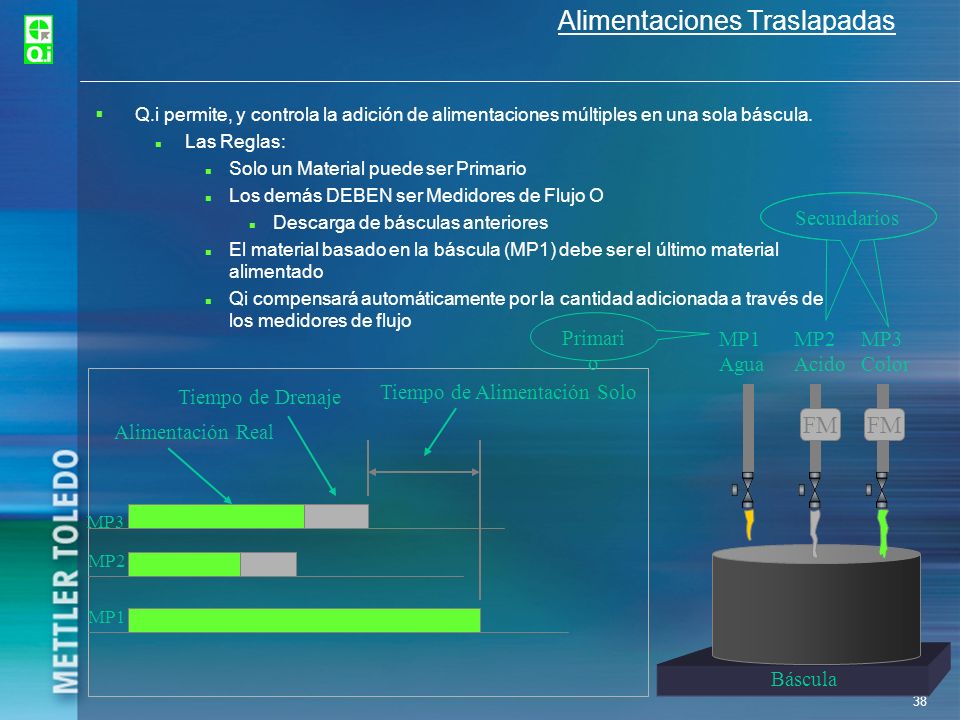

38 Alimentaciones Traslapadas
Q.i permite, y controla la adición de alimentaciones múltiples en una sola báscula. Las Reglas: Solo un Material puede ser Primario Los demás DEBEN ser Medidores de Flujo O Descarga de básculas anteriores El material basado en la báscula (MP1) debe ser el último material alimentado Qi compensará automáticamente por la cantidad adicionada a través de los medidores de flujo Secundarios Primario MP1 Agua MP2 Acido MP3 Color Tiempo de Drenaje Tiempo de Alimentación Solo Alimentación Real FM FM All be talking the same language here as a few new concepts will be introduced Due to time constraints we will not be exploring the Qi capabilities in depth MP3 MP2 MP1 Báscula

39 Los cálculos reales son como sigue:
Sin variaciones en la rata de flujo, el Tiempo Real de Alimentación Sólo será el Tiempo de Alimentación Sólo + Tolerancia de Alimentación Sólo Tiempo de Alimentación Sólo Tolerancia de Alimentación Sólo Tiempo de Drenaje Aliemntación Real MP3 Alimentaciones Secundarias MP2 MP1 Alimentación Primaria Qi automaticamente retrasa el inicio de alimentación Está bién cortar en cualquier lugar aquí!

40 Qi debe ser instruído para “revisar” con un comando Especial (15)
Chequeo Cruzado El Matroler Qi puede “Revisar” la precisión de Medidores de Flujo contra una Báscula Qi debe ser instruído para “revisar” con un comando Especial (15) La estructura del comando es similar a una estructura de comando de alimentación Traslapada El “chequeo cruzado” (Crosschecking) del instrumento NO es una característica automática

41 TIENE QUE TENER DEBE TENER PUEDE TENER Módulo # 060

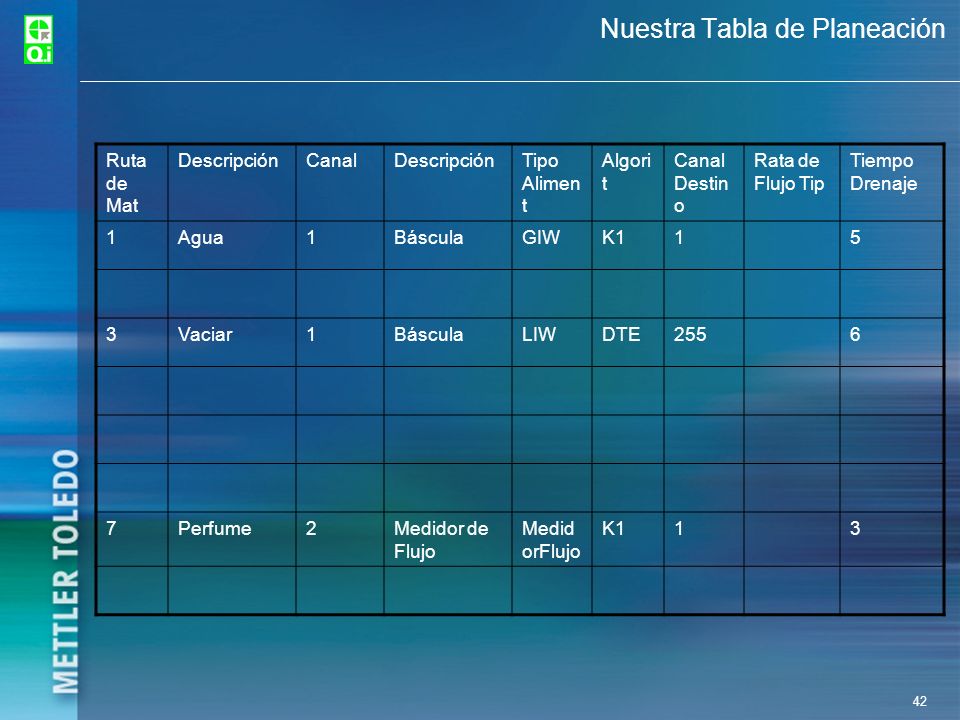

42 Nuestra Tabla de Planeación
Ruta de Mat Descripción Canal Tipo Aliment Algorit Canal Destino Rata de Flujo Tip Tiempo Drenaje 1 Agua Báscula GIW K1 5 3 Vaciar LIW DTE 255 6 7 Perfume 2 Medidor de Flujo MedidorFlujo Table only shows some of the available columns, you can add as many columns as desired.

43 TIENE QUE TENER DEBE TENER PUEDE TENER Módulo # 070

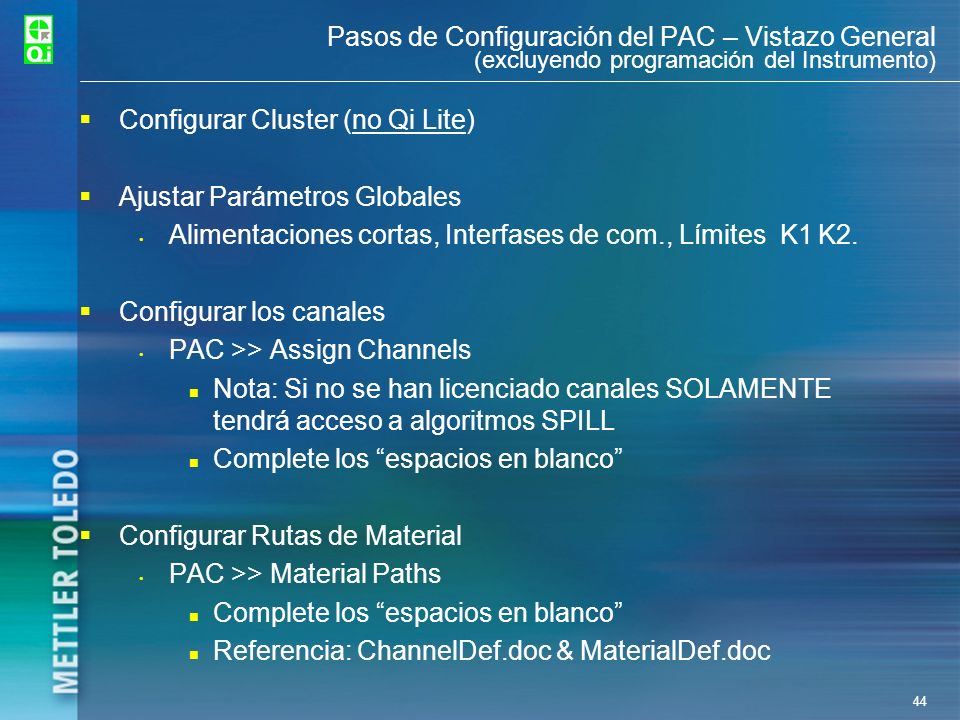

44 Configurar Cluster (no Qi Lite) Ajustar Parámetros Globales
Pasos de Configuración del PAC – Vistazo General (excluyendo programación del Instrumento) Configurar Cluster (no Qi Lite) Ajustar Parámetros Globales Alimentaciones cortas, Interfases de com., Límites K1 K2. Configurar los canales PAC >> Assign Channels Nota: Si no se han licenciado canales SOLAMENTE tendrá acceso a algoritmos SPILL Complete los “espacios en blanco” Configurar Rutas de Material PAC >> Material Paths Referencia: ChannelDef.doc & MaterialDef.doc Scale setup and calibration is beyond the scope of this course.

45 ESPERE – su PC debe ser Configurado correctamente para la Configuración de Qi
Cambie la dirección IP de su laptop a una que sea compatible con el subnet mask del QiMPACT Ver tabla en siguiente filmina Use Ipconfig para confirmar que la nueva dirección IP ha sido aceptada Puede requerirse reiniciar el computador Ajuste su Navegador de Internet a “Refresh each visit to the page” Muy importante o mostrará páginas almacenadas en memoria Conecte el PC al Hub o a los interruptores Use el comando “Ping” para verificar comunicación con sus PCs Configure own PC and check IP address. Ping Qi

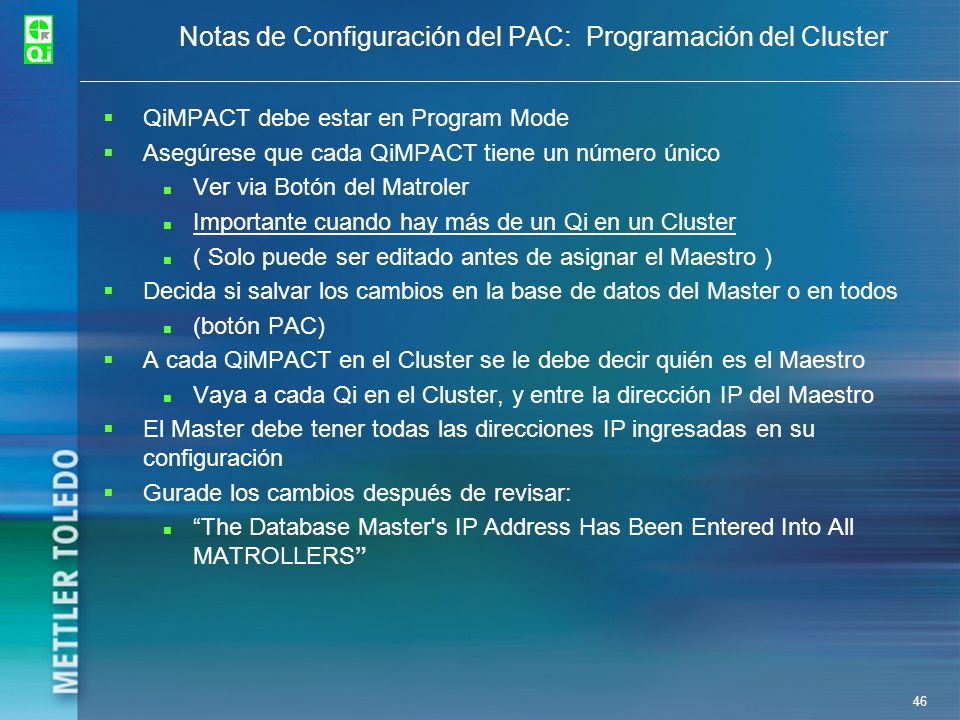

46 Notas de Configuración del PAC: Programación del Cluster
QiMPACT debe estar en Program Mode Asegúrese que cada QiMPACT tiene un número único Ver via Botón del Matroler Importante cuando hay más de un Qi en un Cluster ( Solo puede ser editado antes de asignar el Maestro ) Decida si salvar los cambios en la base de datos del Master o en todos (botón PAC) A cada QiMPACT en el Cluster se le debe decir quién es el Maestro Vaya a cada Qi en el Cluster, y entre la dirección IP del Maestro El Master debe tener todas las direcciones IP ingresadas en su configuración Gurade los cambios después de revisar: “The Database Master's IP Address Has Been Entered Into All MATROLLERS” Setup own Cluster on Personal Qi – class to watch at this stage

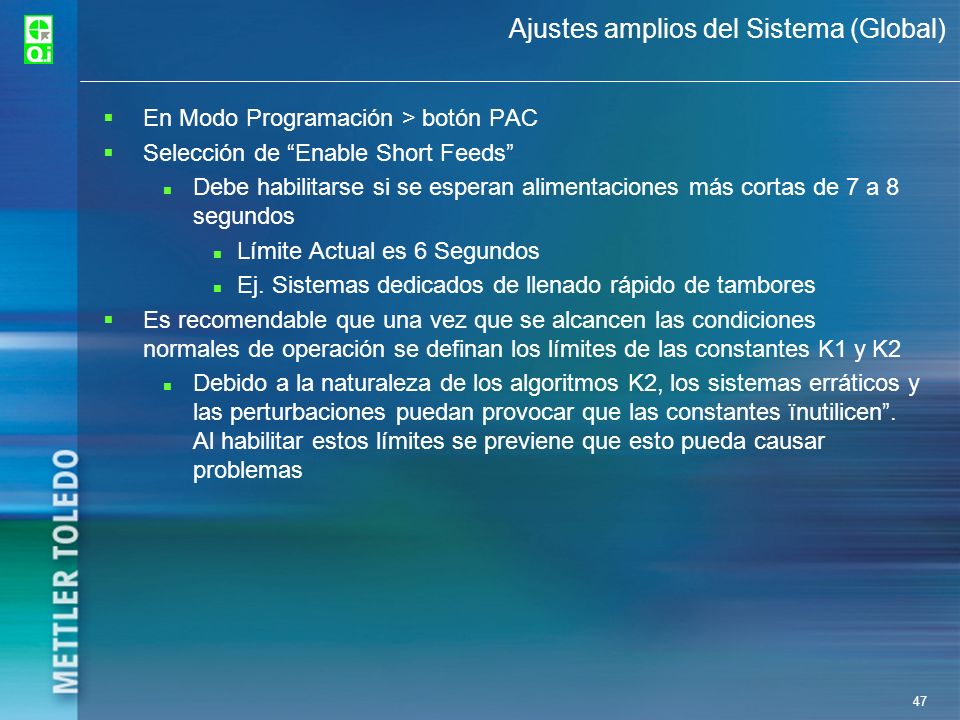

47 Ajustes amplios del Sistema (Global)
En Modo Programación > botón PAC Selección de “Enable Short Feeds” Debe habilitarse si se esperan alimentaciones más cortas de 7 a 8 segundos Límite Actual es 6 Segundos Ej. Sistemas dedicados de llenado rápido de tambores Es recomendable que una vez que se alcancen las condiciones normales de operación se definan los límites de las constantes K1 y K2 Debido a la naturaleza de los algoritmos K2, los sistemas erráticos y las perturbaciones puedan provocar que las constantes ïnutilicen”. Al habilitar estos límites se previene que esto pueda causar problemas Setup Global settings on Personal Qi – Class to watch Explain what “Short Feed Enable” is

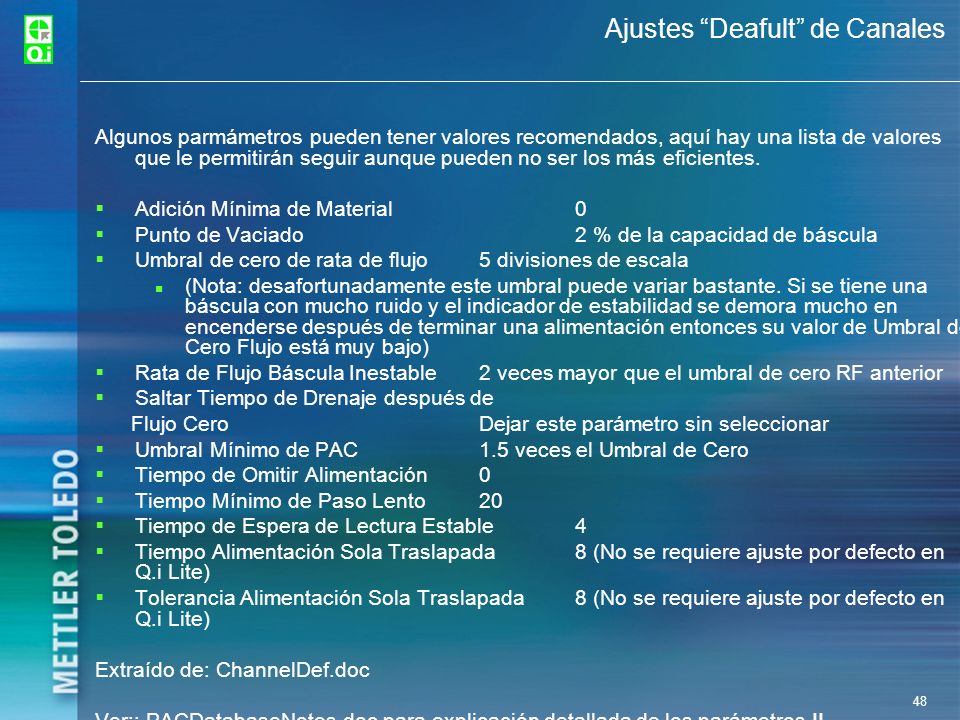

48 Ajustes “Deafult” de Canales
Algunos parmámetros pueden tener valores recomendados, aquí hay una lista de valores que le permitirán seguir aunque pueden no ser los más eficientes. Adición Mínima de Material 0 Punto de Vaciado 2 % de la capacidad de báscula Umbral de cero de rata de flujo 5 divisiones de escala (Nota: desafortunadamente este umbral puede variar bastante. Si se tiene una báscula con mucho ruido y el indicador de estabilidad se demora mucho en encenderse después de terminar una alimentación entonces su valor de Umbral de Cero Flujo está muy bajo) Rata de Flujo Báscula Inestable 2 veces mayor que el umbral de cero RF anterior Saltar Tiempo de Drenaje después de Flujo Cero Dejar este parámetro sin seleccionar Umbral Mínimo de PAC veces el Umbral de Cero Tiempo de Omitir Alimentación 0 Tiempo Mínimo de Paso Lento 20 Tiempo de Espera de Lectura Estable 4 Tiempo Alimentación Sola Traslapada 8 (No se requiere ajuste por defecto en Q.i Lite) Tolerancia Alimentación Sola Traslapada 8 (No se requiere ajuste por defecto en Q.i Lite) Extraído de: ChannelDef.doc Ver:: PACDatabaseNotes.doc para explicación detallada de los parámetros !! At this point configure Channel on own Qi

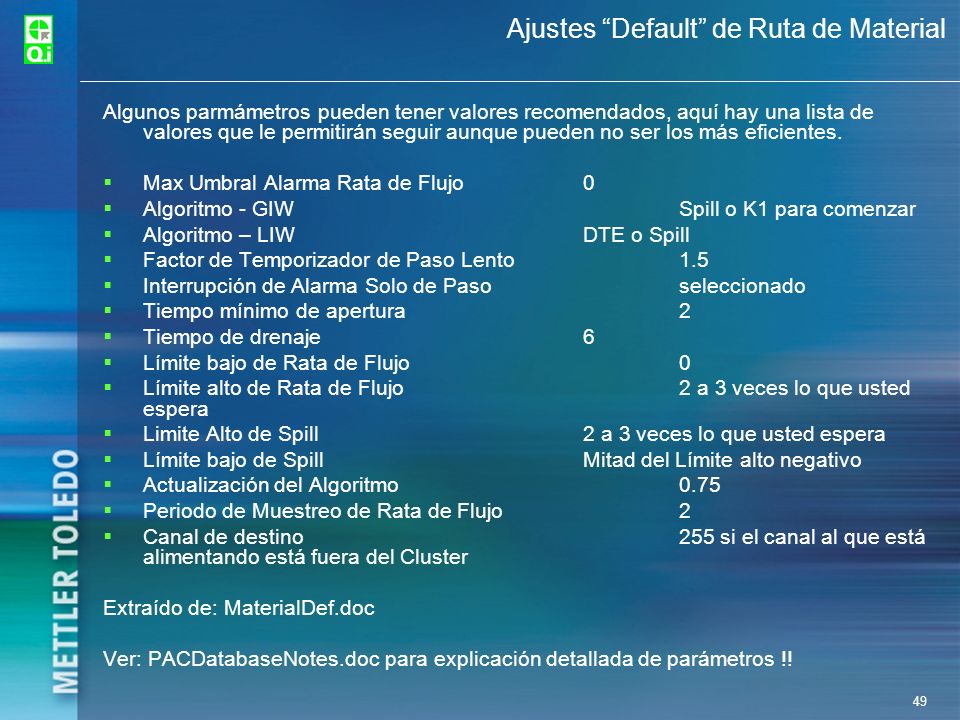

49 Ajustes “Default” de Ruta de Material
Algunos parmámetros pueden tener valores recomendados, aquí hay una lista de valores que le permitirán seguir aunque pueden no ser los más eficientes. Max Umbral Alarma Rata de Flujo 0 Algoritmo - GIW Spill o K1 para comenzar Algoritmo – LIW DTE o Spill Factor de Temporizador de Paso Lento 1.5 Interrupción de Alarma Solo de Paso seleccionado Tiempo mínimo de apertura 2 Tiempo de drenaje 6 Límite bajo de Rata de Flujo 0 Límite alto de Rata de Flujo 2 a 3 veces lo que usted espera Limite Alto de Spill 2 a 3 veces lo que usted espera Límite bajo de Spill Mitad del Límite alto negativo Actualización del Algoritmo Periodo de Muestreo de Rata de Flujo 2 Canal de destino si el canal al que está alimentando está fuera del Cluster Extraído de: MaterialDef.doc Ver: PACDatabaseNotes.doc para explicación detallada de parámetros !!

50 TIENE QUE TENER DEBE TENER PUEDE TENER Módulo # 110

51 Revisando Ajustes Parámetros iniciales de PAC son estimados aproximados Estas “ventanas” y valores normalmente son muy “amplios” Peligro de perturbaciones del proceso distorcionando las constantes de PAC Alimentaciones subsecuentes estarán “fuera de Valor Objetivo” Una vez que un canal está “Estable” los valores deben ser revisados Una vez que una Ruta de Material esta “estable” los valores deben ser revisados Herramientas disponibles Páginas Web de Qi tales como: Proceso de Transferencia de Materiales Parámetros Pac Datos de Qi365 Initially, as we do not know what our flow rates, spills or drain time will be, we set them to values that will take care of every eventuality, the worst case scenario’s But we cannot leave them there. They were just guesses at first, now we must close the loop. Parameters left too wide can not only cause an inaccurate system but also delays. Example: someone standing on scale at end of feed will affect the spill System must recognize this upset and reject the results Bring up Qi365 and review data captured

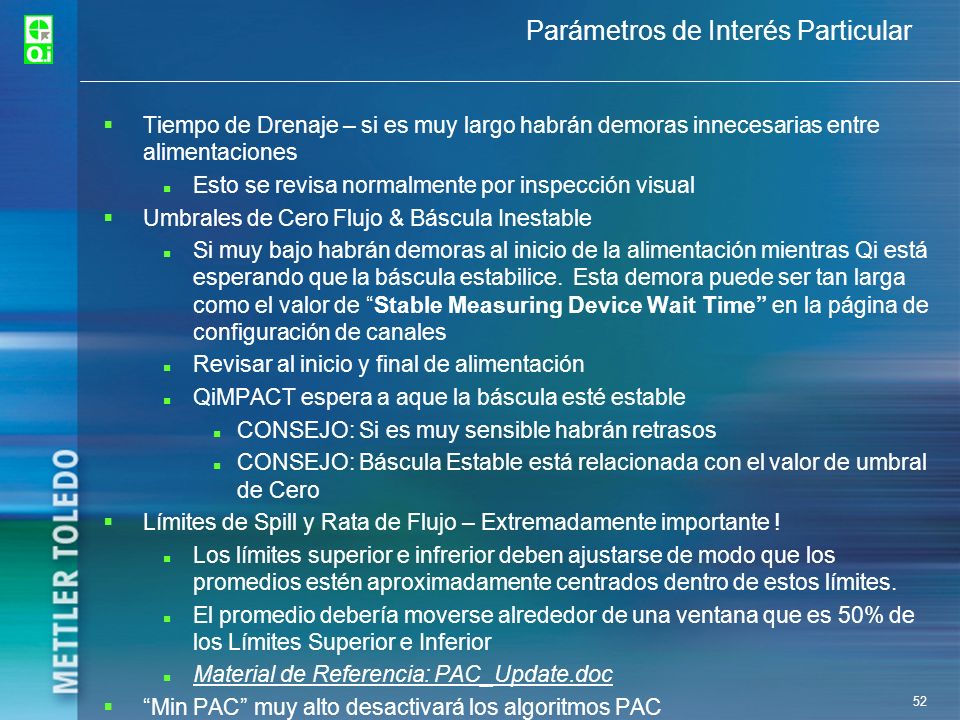

52 Parámetros de Interés Particular
Tiempo de Drenaje – si es muy largo habrán demoras innecesarias entre alimentaciones Esto se revisa normalmente por inspección visual Umbrales de Cero Flujo & Báscula Inestable Si muy bajo habrán demoras al inicio de la alimentación mientras Qi está esperando que la báscula estabilice. Esta demora puede ser tan larga como el valor de “Stable Measuring Device Wait Time” en la página de configuración de canales Revisar al inicio y final de alimentación QiMPACT espera a aque la báscula esté estable CONSEJO: Si es muy sensible habrán retrasos CONSEJO: Báscula Estable está relacionada con el valor de umbral de Cero Límites de Spill y Rata de Flujo – Extremadamente importante ! Los límites superior e infrerior deben ajustarse de modo que los promedios estén aproximadamente centrados dentro de estos límites. El promedio debería moverse alrededor de una ventana que es 50% de los Límites Superior e Inferior Material de Referencia: PAC_Update.doc “Min PAC” muy alto desactivará los algoritmos PAC

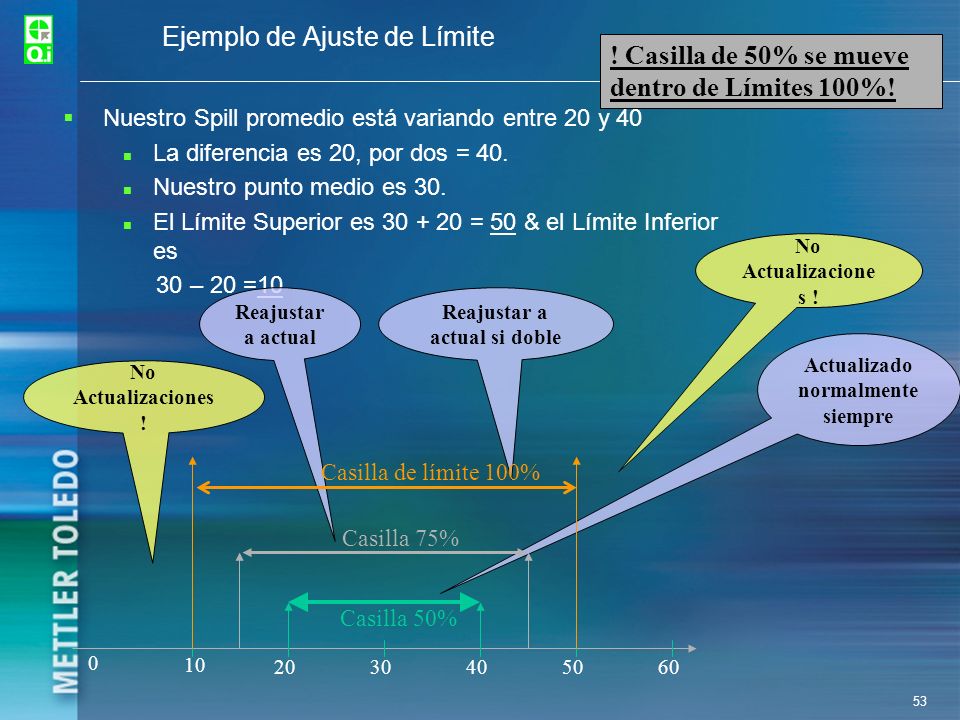

53 Ejemplo de Ajuste de Límite
! Casilla de 50% se mueve dentro de Límites 100%! Nuestro Spill promedio está variando entre 20 y 40 La diferencia es 20, por dos = 40. Nuestro punto medio es 30. El Límite Superior es = 50 & el Límite Inferior es 30 – 20 =10 No Actualizaciones ! Reajustar a actual Reajustar a actual si doble Actualizado normalmente siempre No Actualizaciones ! This means that any single result below 20 or above 40 will be rejected. Casilla de límite 100% Casilla 75% Casilla 50% 10 20 30 40 50 60

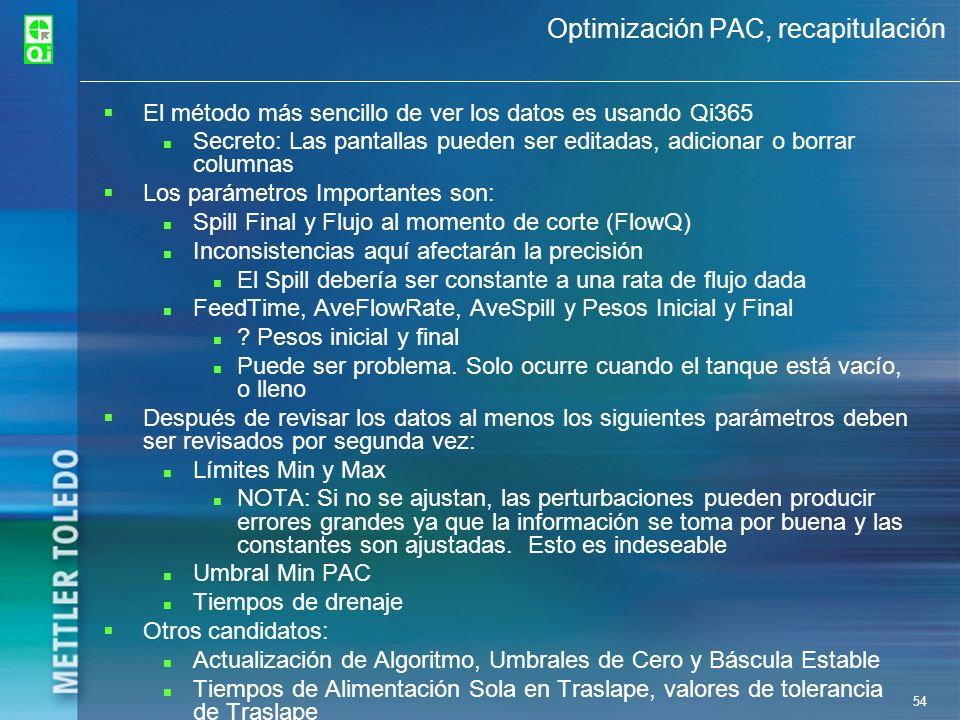

54 Optimización PAC, recapitulación
El método más sencillo de ver los datos es usando Qi365 Secreto: Las pantallas pueden ser editadas, adicionar o borrar columnas Los parámetros Importantes son: Spill Final y Flujo al momento de corte (FlowQ) Inconsistencias aquí afectarán la precisión El Spill debería ser constante a una rata de flujo dada FeedTime, AveFlowRate, AveSpill y Pesos Inicial y Final ? Pesos inicial y final Puede ser problema. Solo ocurre cuando el tanque está vacío, o lleno Después de revisar los datos al menos los siguientes parámetros deben ser revisados por segunda vez: Límites Min y Max NOTA: Si no se ajustan, las perturbaciones pueden producir errores grandes ya que la información se toma por buena y las constantes son ajustadas. Esto es indeseable Umbral Min PAC Tiempos de drenaje Otros candidatos: Actualización de Algoritmo, Umbrales de Cero y Báscula Estable Tiempos de Alimentación Sola en Traslape, valores de tolerancia de Traslape

55 TIENE QUE TENER DEBE TENER PUEDE TENER Módulo # 120

56 Explorador AIM y Simulador
AIMse – es una aplicación basada en PC Carga/descarga de configuraciones AIM desde/hacia PLC Registro de valores de datos AIM a PC Disponible en versiones Estándar y Profesional Profesional ofrece capacidad de simulación Referencia: AP01.BR04 AIMse.pdf para una descripción más detallada Explorador se usa para configurar el AIM en el PLC Programa número de canales y varios parámetros asociados con estos instrumentos y temporizadores Simulador se usa para simular un Qi para propósitos de diseño y desarrollo AIM se cambia a modo Simulación El simulador pone datos en los “buffers” de entrada del AIM en el PLC La aplicación del usuario ahora piensa que hay Matroles Qi conectados El Simulador usa RSLinx para comunicarse con los registros de datos del AIM’s a través de EthernetTCP/IP

57 TIENE QUE TENER DEBE TENER PUEDE TENER Módulo # 130a

58 Lista de Mantenimiento A
Hacer : Calibrar la báscula regularmente Hacer copias de los archivos *.DMT files después de calibración o edición Reemplazar batería cada 3 años Usar un utilitario FTP para extraers archivos de Qi Ej, FreeFTP u otro NOTA: copie un solo archivo a la vez PRECAUCION! El proceso no debe estar corriendo !! Ejercicio de clase usanto un utilitario FTP Copiar todos los archivos Ejercicio Opcional – si el tiempo lo permite Master Reset del QiMPACT Secreto: La dirección IP y el Subnet mask deben programarse de primeros Copial todos los archivos DMT de regreso en el QiMPACT Apague y encienda

59 Lista de Mantenimiento B
La batería suministra energía a todos los datos de configuración excepto: Datos de calibración de báscula, permanecen en la tarjeta La batería está dentro del módulo de fuente de alimentación Un capacitor mantedrá la energía para la RAM por unos pocos minutos permitiéndole cambiar la batería sin peprder los datos Asegúrese que todos los QiMPACT tienen la misma versión de firmware (Páginas Web): Mantenimiento > Información del Sistema Es recomendable que todos los QiMPACT tengan el ventilador de enfriamioento instalado Algunos modelos iniciales se despacharon sin este La tarjeta de báscula análoga debe ser versión DMA. Versiones del archivo EDS ControlNet Ver 1.1 para QiMPACT solamente Ver 1.2 para JagXterme solamente Ver 1.3 para QiMPACT y jagXtreme Archivo GSD Profibus GSD: Qi.gsd

60 Copia de Respaldo de los Datos de Configuración y Restauración
PAC y la configuración general están almacenados en archivos *.DMT Estos archivos pueden copiarse desde y hacia el QiMPACT usando un utilitario FTP Dos archivos importantes son: JAGXAPC.DMT (Toda la configuración de PAC) JAGXCAL.DMT (Todos los ajusted de calibración del hardware) Debe hacerse después de cualquier calibración o edición significativa de la Base de Datos ADVERTENCIA: La operación puede afectar el QiMPACT. No intente hacerlo mientras el proceso esté activo o corriendo!! Copie solamente UN ARCHIVO a la vez Un QiMPACT de repuesto o que haya fallado puede ser restaurado simplemente copiando todos los archivos *.DMT de regreso en el QiMPACT. NOTA: Los canales tendrán que ser licenciados de nuevo si se instala una tarjeta procesadora diferente. En caso contrario SOLAMENTE se usarán algoritmos SPILL

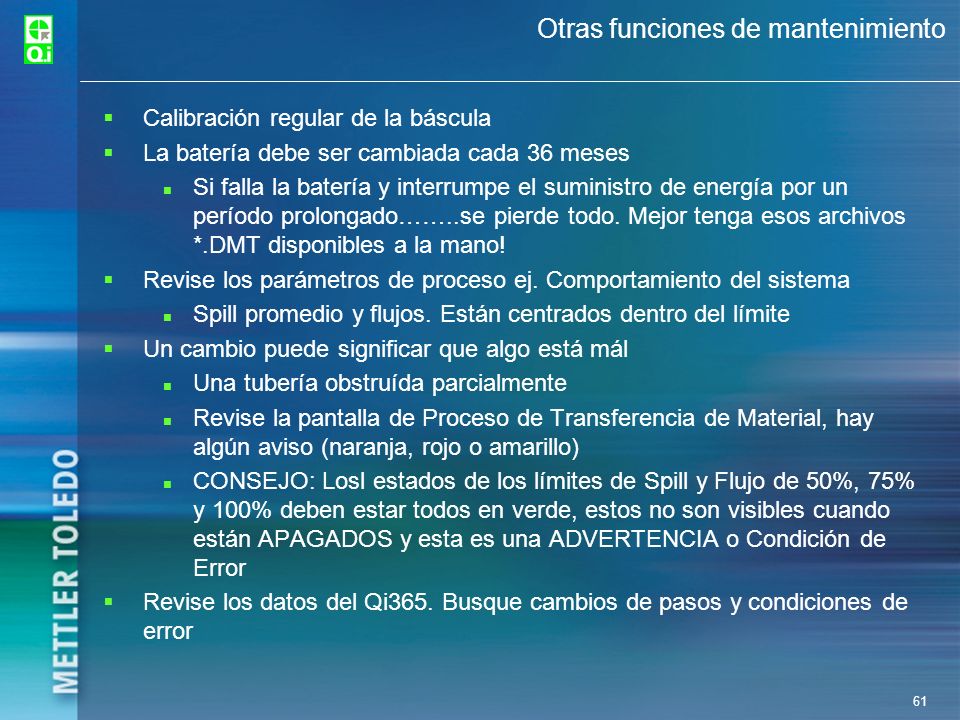

61 Otras funciones de mantenimiento
Calibración regular de la báscula La batería debe ser cambiada cada 36 meses Si falla la batería y interrumpe el suministro de energía por un período prolongado……..se pierde todo. Mejor tenga esos archivos *.DMT disponibles a la mano! Revise los parámetros de proceso ej. Comportamiento del sistema Spill promedio y flujos. Están centrados dentro del límite Un cambio puede significar que algo está mál Una tubería obstruída parcialmente Revise la pantalla de Proceso de Transferencia de Material, hay algún aviso (naranja, rojo o amarillo) CONSEJO: Losl estados de los límites de Spill y Flujo de 50%, 75% y 100% deben estar todos en verde, estos no son visibles cuando están APAGADOS y esta es una ADVERTENCIA o Condición de Error Revise los datos del Qi365. Busque cambios de pasos y condiciones de error
