1 4º E.S.O. Fuerzas U.1 Fuerza: una magnitud para medir las interacciones A.19 Identificación de fuerzas

2 ¿Qué fuerzas actúan sobre la persona de 70 kg que está tirando de una cuerda atada a la pared?

3 En dirección horizontal F S,P : Fuerza hacia arriba que hace el suelo sobre la persona. Electromagnética Como la persona está en equilibrio esa fuerza debe ser igual a 686 N. ¿Qué fuerzas actúan sobre la persona de 70 kg que está tirando de una cuerda atada a la pared? F T,P = 686 N F T,P : Fuerza que hace la Tierra sobre la persona Gravitatoria F T,P = 70 · 9,8 = 686 N F S,P = 343 N Si suponemos que se reparte por igual en ambos pies, la fuerza sobre cada uno será F S,P = 343 N F C,P : Fuerza que hace la cuerda sobre la persona Electromagnética F C,P F rS,P Si la persona está en equilibrio, hay otra fuerza en sentido contrario a la que hace la cuerda sobre la persona. F rS,P : Fuerza debida al rozamiento entre el suelo y los zapatos de la persona. Electromagnética En dirección vertical Repetir

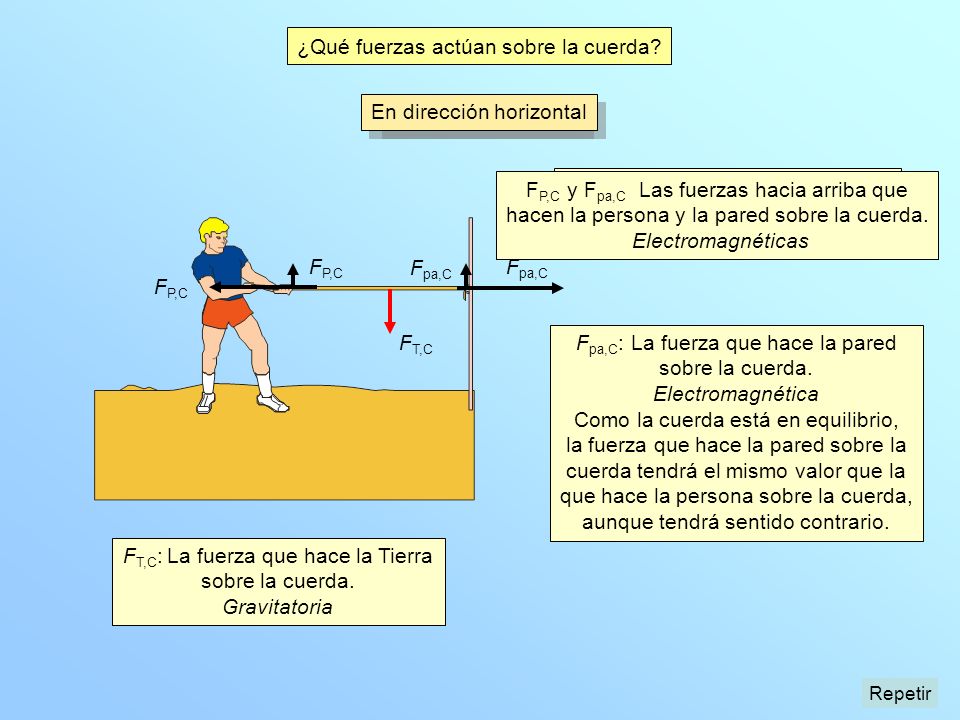

4 ¿Qué fuerzas actúan sobre la cuerda?

5 F P,C F P,C : La fuerza que hace la persona sobre la cuerda. Electromagnética F P,C F pa,C : La fuerza que hace la pared sobre la cuerda. Electromagnética Como la cuerda está en equilibrio, la fuerza que hace la pared sobre la cuerda tendrá el mismo valor que la que hace la persona sobre la cuerda, aunque tendrá sentido contrario. F T,C : La fuerza que hace la Tierra sobre la cuerda. Gravitatoria F pa,C F T,C En dirección vertical En dirección horizontal F P,C y F pa,C Las fuerzas hacia arriba que hacen la persona y la pared sobre la cuerda. Electromagnéticas Repetir

6 Haz una estimación del valor de las fuerzas F P,C F T,P = 686 N F S,P = 343 N cada una suponemos que m cuerda = 1 kg F T,C = 10 N F P,C y F pa,C 5 N cada una. F P,C Suponemos que F P,C puede ser unos 300 N entonces F pa,C será también 300 N Como F P,C es 300 N F C,P será también 300 N y F rs,P también 300 N en conjunto. F pa,C F T,C En dirección vertical En dirección horizontal F T,P = 686 N F S,P = 343 N F rS,P F C,P
