1 UNIVERSIDAD TECNOLOGICA NACIONAL FACULTAD REGIONAL LA RIOJA INGENIERIA CIVIL I AÑO 2013 TRABAJO PRÁCTICO N°1 ORIENTACION CONSTRUCCIONES 1Ing. Perla Carrizo´- 12/04/2013

2 2 Tema: ANTEPROYECTO DE VIVIENDA UNIFAMILIAR Ing. Perla Carrizo´- 12/04/2013

3 3 1.Introducción 2.Definición de Vivienda 3.Orientación 4.Categorías de ambientes. Condiciones 5.Anteproyecto. Trabajos preliminares 6.Código de Edificación Nº Medidas básicas. 7.Método de diseño 8.Definición de planta, corte y fachada 9.Definición de ESCALA 10.Pautas para el trabajo practico 11.Documentación a entregar En este trabajo práctico veremos: Ing. Perla Carrizo´- 12/04/2013

4 Sabemos que la labor del ingeniero civil está basada en la resolución de problemas a través de la aplicación de un conjunto de conocimientos y técnicas específicas; dichos problemas surgen de necesidades (ver cuadro). De esta manera, las incumbencias del ingeniero civil se dividen en tres grandes grupos: Construcciones, Vial e Hidráulica: 4 1. Introducción Ing. Perla Carrizo´- 12/04/2013

5 5 2. Definición de Vivienda Una Vivienda es una edificación que se acondiciona para el uso, confort, protección y seguridad de las personas. Su diseño dependerá principalmente de las condiciones climáticas y del conjunto de funciones a desarrollar en su interior. Evolución en el tiempo Ing. Perla Carrizo´- 12/04/2013

6 3. Orientación NORTE SUR ESTE OESTE Sol profundo por la mañana Sol profundo por la tarde Sol profundo en invierno, sol alto en verano Sin sol, viento frio 6Ing. Perla Carrizo´- 12/04/2013 Variación de la inclinación del sol

7 3. Orientación NORTE SUR ESTE OESTE Desayunador, dormitorios Lavaderos, despensas, galpones, lugares de guardado Salas de estar, comedores, galerías, etc. Cocinas 7 La orientación recomendable de los ambientes: Ing. Perla Carrizo´- 12/04/2013

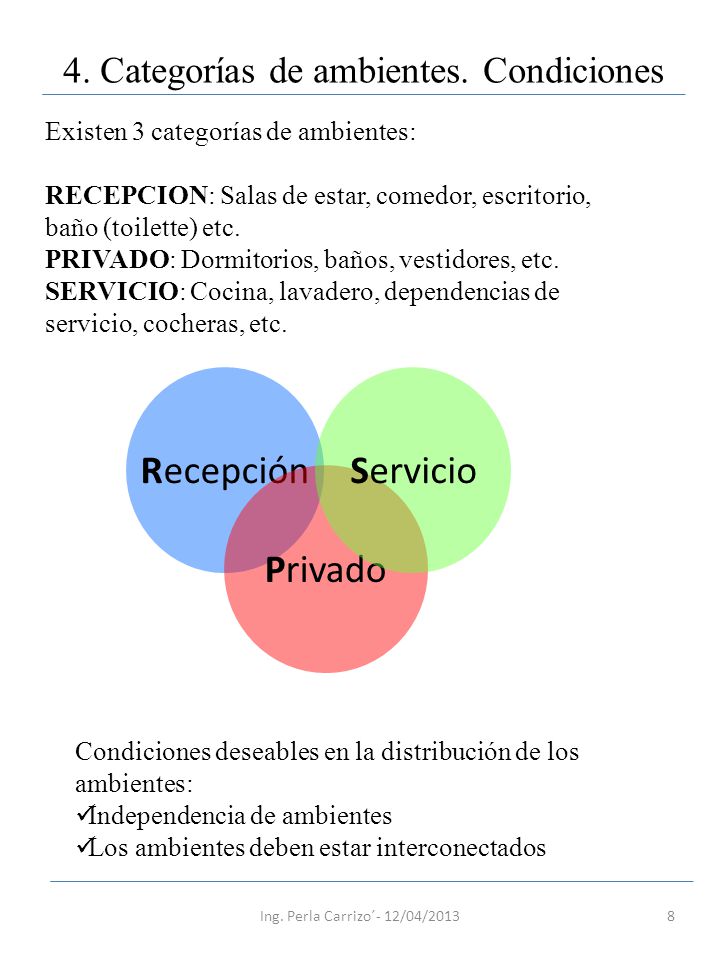

8 8 4. Categorías de ambientes. Condiciones Existen 3 categorías de ambientes: RECEPCION: Salas de estar, comedor, escritorio, baño (toilette) etc. PRIVADO: Dormitorios, baños, vestidores, etc. SERVICIO: Cocina, lavadero, dependencias de servicio, cocheras, etc. Recepción Privado Servicio Condiciones deseables en la distribución de los ambientes: Independencia de ambientes Los ambientes deben estar interconectados Ing. Perla Carrizo´- 12/04/2013

9 9 4. Categorías de ambientes. Condiciones Recepción Privado Servicio Ing. Perla Carrizo´- 12/04/2013

10 10 4. Categorías de ambientes. Condiciones Recepción Privado Servicio Recepción Servicio Recepción Ing. Perla Carrizo´- 12/04/2013

11 11 5. Anteproyecto. Trabajos preliminares Anteproyecto: Es el conjunto de trabajos preliminares para redactar el proyecto de una obra de arquitectura o ingeniería. Es el proceso creativo mediante el cual se elaborará el proyecto final. Proyecto: Conjunto de instrucciones, cálculos y dibujos necesarios para ejecutar una obra de arquitectura o ingeniería. Trabajos preliminares a realizar: Recopilación de antecedentes: Título de propiedad del terreno (escritura) Ubicación y forma del terreno/Orientación Propiedades linderas Numero de personas de la familia/Géneros Costumbres, intereses Trabajo Recursos económicos de los comitentes Pasatiempos de los integrantes de la familia Gustos de los comitentes Clima predominante en la zona Código de edificación vigente Tareas de reconocimiento in situ del lugar donde se emplazará la obra. Ing. Perla Carrizo´- 12/04/2013

12 12 6. Código de Edificación Nº 1784 CODIGO EDIF 1784 Reglamentación local – Ciudad de La Rioja Algunas definiciones importantes: Línea Municipal (L.M.): Es el limite legal de la propiedad, es la línea a partir de la cual se construye la vereda. Línea de Edificación (L.E.): Es la línea a partir de la cual se construye el edificio, puede coincidir o no con la línea municipal. Ing. Perla Carrizo´- 12/04/2013 La L.E. puede o no coincidir con la L.M.

13 13 6. Código de Edificación Nº 1784 Algunas medidas mínimas: Altura mínima locales habitables: 2,40 m. Desde el cielorraso al piso terminado. Superficies mínimas: Locales diurnos principales: 14 m2 Locales nocturnos: 6 m2 Ancho mínimo de cocinas: 1,60 m, superficie mínima de 3 m2. Ancho mínimo de pasillos internos: 0,80 m Cocheras: 2,50 m de ancho por 5,00 m de largo Ing. Perla Carrizo´- 12/04/2013

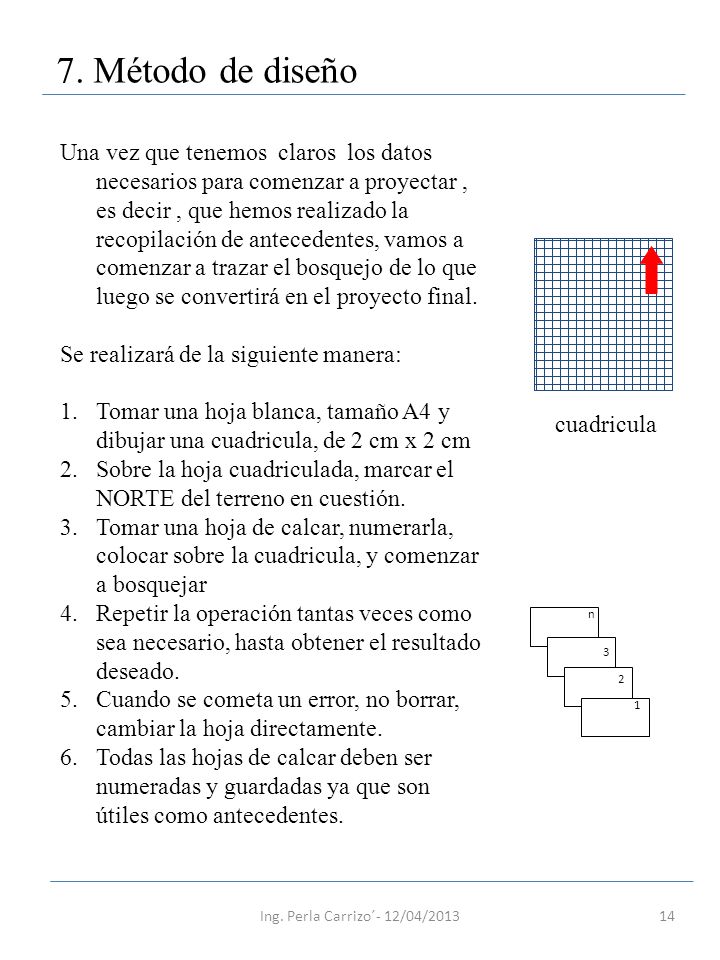

14 14 7. Método de diseño Una vez que tenemos claros los datos necesarios para comenzar a proyectar, es decir, que hemos realizado la recopilación de antecedentes, vamos a comenzar a trazar el bosquejo de lo que luego se convertirá en el proyecto final. Se realizará de la siguiente manera: 1.Tomar una hoja blanca, tamaño A4 y dibujar una cuadricula, de 2 cm x 2 cm 2.Sobre la hoja cuadriculada, marcar el NORTE del terreno en cuestión. 3.Tomar una hoja de calcar, numerarla, colocar sobre la cuadricula, y comenzar a bosquejar 4.Repetir la operación tantas veces como sea necesario, hasta obtener el resultado deseado. 5.Cuando se cometa un error, no borrar, cambiar la hoja directamente. 6.Todas las hojas de calcar deben ser numeradas y guardadas ya que son útiles como antecedentes. cuadricula n Ing. Perla Carrizo´- 12/04/2013

15 15 8. Definiciones referidas al dibujo técnico Planta: Es la vista desde arriba, de un corte horizontal realizado a 1,20 m de altura. Corte: Representa la proyección de la vivienda cortado en sentido vertical, o lo que es igual un corte perpendicular al plano de planta. Fachada: Son las vistas de una vivienda. Puede ser frontal o principal, posterior (de atrás), laterales (der o izq). Ing. Perla Carrizo´- 12/04/2013

16 16 9. Definición de ESCALA La escala es la relación matemática que existe entre las dimensiones reales y las del dibujo que representa la realidad sobre un plano. Es la relación de proporción que existe entre las medidas de un plano con las originales. Las escalas se escriben en forma de razón donde el antecedente indica el valor del plano y el consecuente el valor de la realidad. x:y Por ejemplo la escala 1:500, significa que 1 cm del plano equivale a 5 m en la realidad. Valor del plano Valor de la realidad Escala de reducción: Se utiliza cuando el tamaño físico del plano es menor que la realidad. Esta escala se utiliza para representar piezas (E.1:2 o E.1:5), planos de viviendas (E:1:50), o mapas físicos de territorios donde la reducción es mucho mayor y pueden ser escalas del orden de E.1: o E.1: Para conocer el valor real de una dimensión hay que multiplicar la medida del plano por el valor del denominador. Ing. Perla Carrizo´- 12/04/2013

17 17 Escala de ampliación: Se utiliza cuando hay que hacer el plano de piezas muy pequeñas o de detalles de un plano. En este caso el valor del numerador es más alto que el valor del denominador o sea que se deberá dividir por el numerador para conocer el valor real de la pieza. Ejemplos de escalas de ampliación son: E.2:1 o E.10:1 Escala natural: Es cuando el tamaño físico del objeto representado en el plano coincide con la realidad, es decir, escala 1:1. 9. Definición de ESCALA Ing. Perla Carrizo´- 12/04/2013

18 Datos para realizar el anteproyecto N Calle 1 Calle 3 Calle 2Calle 4 *Medidas: 15m x 40m *Zona: Residencial *Familia: 4 personas: padres y 2 hijos varones *Edades: Padres de 40 años aprox, hijos de 2, 10 años. *Hobbies: Video juegos, deportes al aire libre *Costumbres familiares: Intensa vida social los fines de semana, reuniones en la casa. *Cochera para dos autos *Planta baja Ing. Perla Carrizo´- 12/04/2013

19 Documentación a entregar El trabajo práctico se debe entregar en la fecha pactada con la Cátedra, en carpeta flexible, conteniendo lo siguiente: 1.Carátula (Indicando: Materia, Nombre de los integrantes del grupo, Tema, Nombre de profesores, Año) 2.Borradores desde el número 1 3.Planta de vivienda en escala 1:100, en hoja tamaño A4 4.Fachada, en escala 1:100, en hoja tamaño A4 5.Corte principal, en escala 1:100, en hoja tamaño A4 Importante: Se deja a criterio del grupo elaborar los planos en formato CAD o a mano. Se exige prolijidad y buena ortografía en la documentación entregada. Los trabajos que no cumplan con este requisito serán rechazados. Ing. Perla Carrizo´- 12/04/2013
