1 Electrónica Digital

2 Señales analógicas y digitales
Señales analógicas: es aquella en la que los valores de la tensión o voltaje varían constantemente en forma de corriente alterna, incrementando su valor con signo eléctrico positivo (+) durante medio ciclo y disminuyéndolo a continuación con signo eléctrico negativo (–) en el medio ciclo siguiente. El cambio constante de polaridad de positivo a negativo provoca que se cree un trazado en forma de onda senoidal. Usa valores continuos.

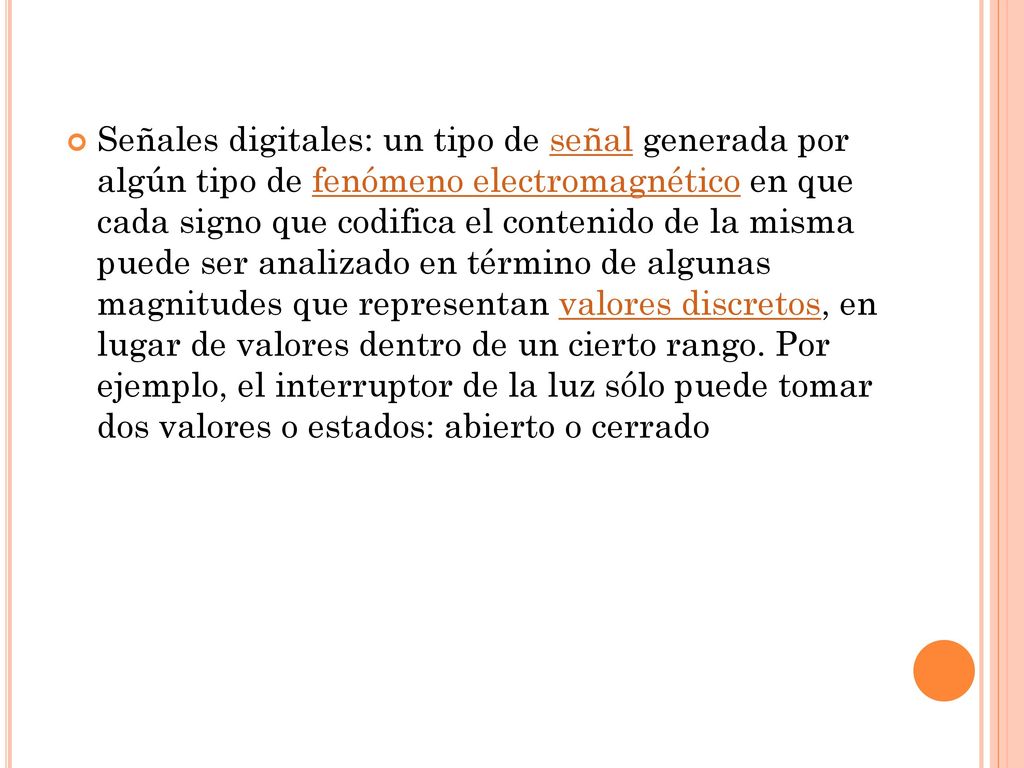

3 Señales digitales: un tipo de señal generada por algún tipo de fenómeno electromagnético en que cada signo que codifica el contenido de la misma puede ser analizado en término de algunas magnitudes que representan valores discretos, en lugar de valores dentro de un cierto rango. Por ejemplo, el interruptor de la luz sólo puede tomar dos valores o estados: abierto o cerrado

4 Comparación señal continua-discreta
La continua, puede adquirir coalquier valor, mientras que la discreta, se mueve entre unos avlores determinados, como el código binario. Comparación señal continua-discreta

5 Tablas de verdad Una tabla de valores de verdad, o tabla de verdad, es una tabla que despliega el valor de verdad de una proposición compuesta, para cada combinación de valores de verdad que se pueda asignar a sus componentes. Fue desarrollada por Charles Sanders Peirce por los años 1880, pero el formato más popular es el que introdujo Ludwig Wittgenstein en su Tractatus logico-philosophicus, publicado en

6 Ejemplo de tabla de verdad
Según si uno de los interruptores (A o B) está apagado o encendido, la tabla da las posibilidades para su respuesta. Ejemplo de tabla de verdad

7 Puertas lógicas

8 Definición Una puerta lógica, o compuerta lógica, es un dispositivo electrónico que es la expresión física de un operador booleano en la lógica de conmutación. Cada puerta lógica consiste en una red de dispositivos interruptores que cumple las condiciones booleanas para el operador particular. Son esencialmente circuitos de conmutación integrados en un chip.

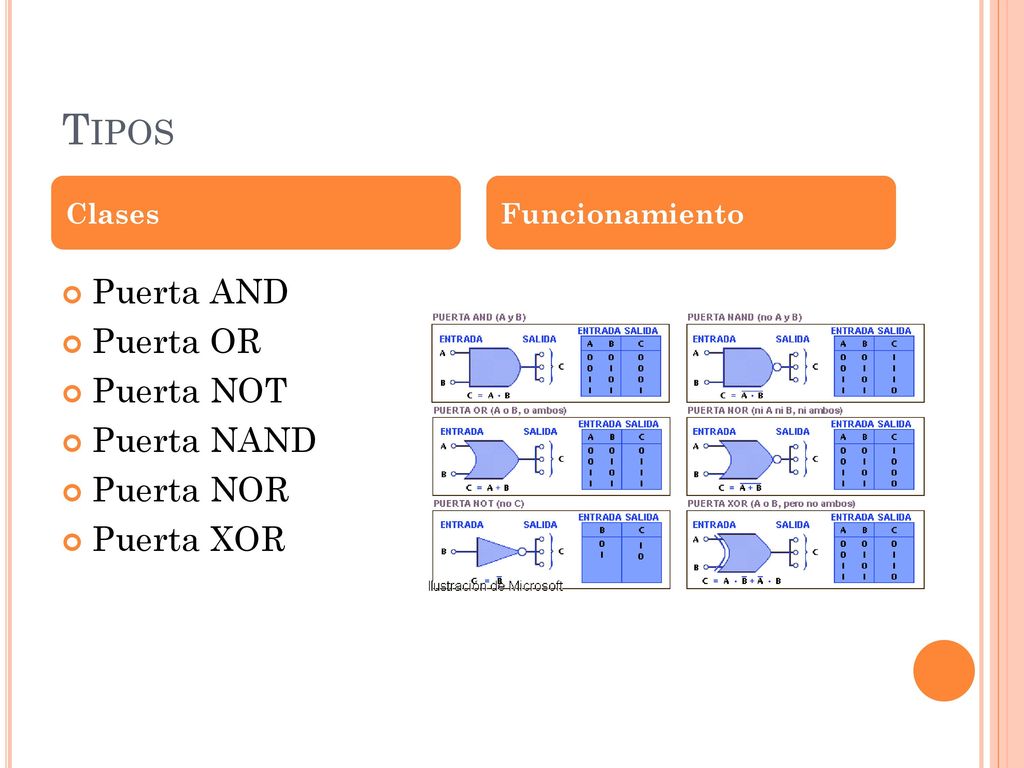

9 Tipos Puerta AND Puerta OR Puerta NOT Puerta NAND Puerta NOR
Clases Funcionamiento Puerta AND Puerta OR Puerta NOT Puerta NAND Puerta NOR Puerta XOR

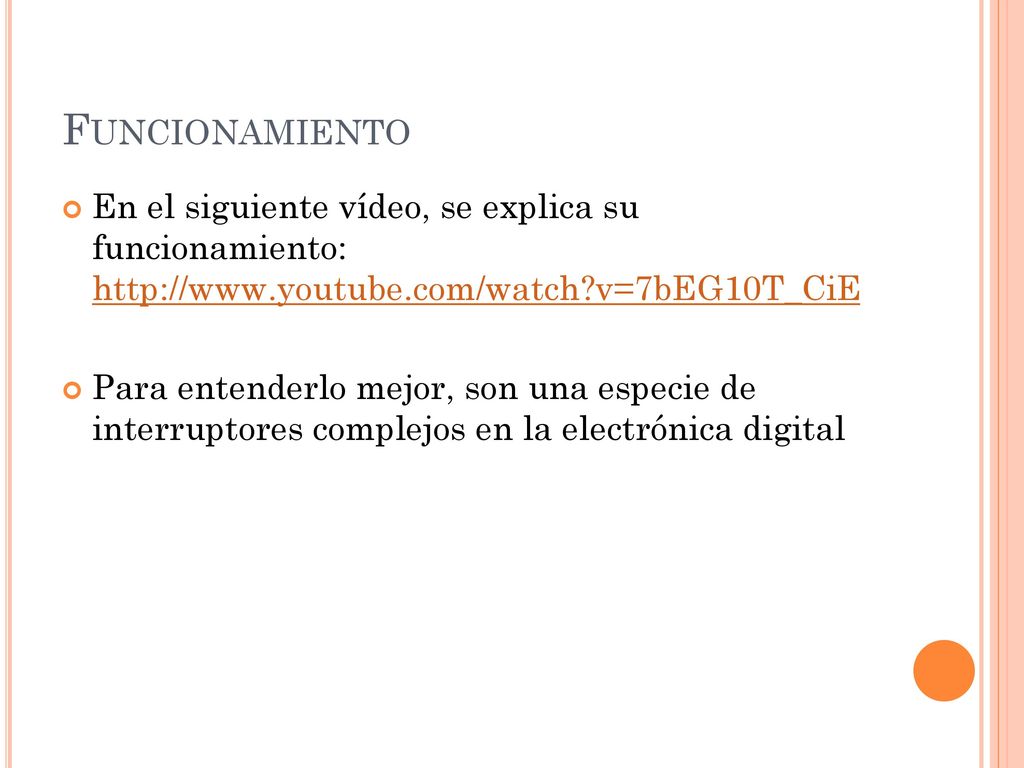

10 Funcionamiento En el siguiente vídeo, se explica su funcionamiento: Para entenderlo mejor, son una especie de interruptores complejos en la electrónica digital
