Codificadores y Decodificadores

Presentación del tema: "Codificadores y Decodificadores"— Transcripción de la presentación:

1 Codificadores y Decodificadores
CIRCUITOS COMBINACIONALES Ing. Gualberto Ramírez Arenas

2 Codificadores y Decodificadores
En este tema se explican los conceptos básicos de los codificadores y decodificadores, la clasificación básica de los mismos, y los circuitos más habituales en el mercado. En tu casa observa los videos de los siguientes enlaces y escribir en tu libreta las impresiones que te parezcan acerca del tema y coméntalo en clase. Delicious: YouTube:

3 Competencias Genéricas
Identifica los sistemas y reglas o principios medulares que subyacen a una serie de fenómenos. Disciplinarias Obtiene, registra y sistematiza la información para responder a preguntas de carácter científico, consultando fuentes relevantes y realizando experimentos pertinentes.

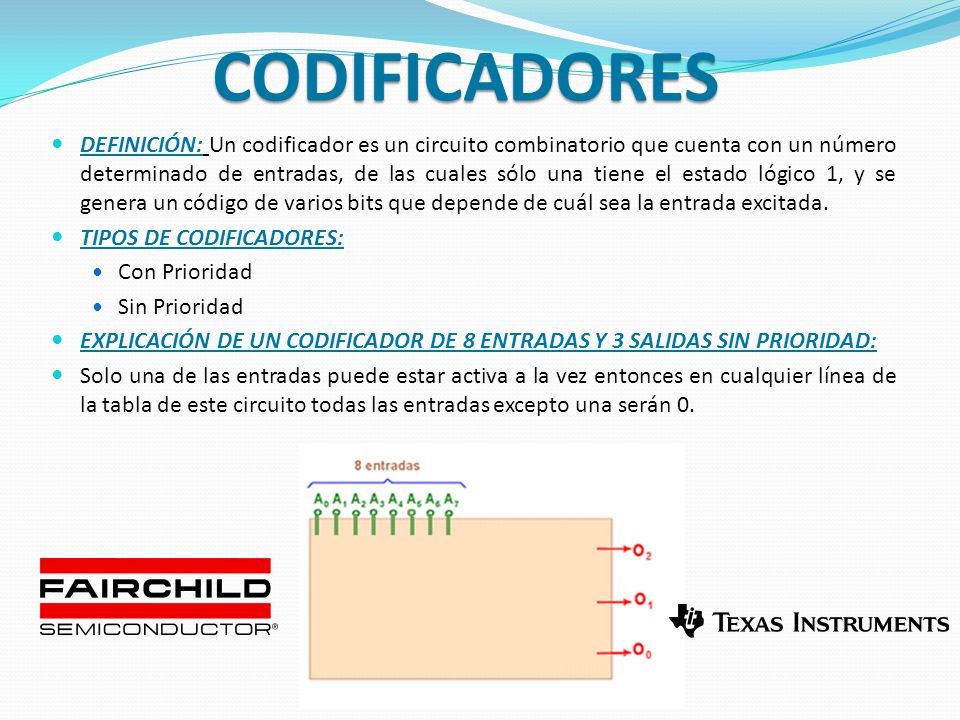

4 CODIFICADORES DEFINICIÓN: Un codificador es un circuito combinatorio que cuenta con un número determinado de entradas, de las cuales sólo una tiene el estado lógico 1, y se genera un código de varios bits que depende de cuál sea la entrada excitada. TIPOS DE CODIFICADORES: Con Prioridad Sin Prioridad EXPLICACIÓN DE UN CODIFICADOR DE 8 ENTRADAS Y 3 SALIDAS SIN PRIORIDAD: Solo una de las entradas puede estar activa a la vez entonces en cualquier línea de la tabla de este circuito todas las entradas excepto una serán 0.

5 TABLA DE LA VERDAD QUE DEFINE ESTE CODIFICADOR ES:
FUNCIÓN DEL CODIFICADOR: De esta tabla podemos concluir que: O2 = A4 + A5 + A6 + A7 O1 = A2 + A3 + A6 + A7 O0 = A1 + A3 + A5 + A7

6 EL CIRCUITO IMPLEMENTADO CON PUERTAS LÓGICAS:
Sólo una de las entradas es 1 a la vez, así que sólo hay 8 condiciones posible de entrada. El circuito está diseñado de tal manera que cuando A0 es 1, se genera a la salida el código binario 000. Cuando A1 es 1, se genera el código binario 001, cuando A2 es 1, se genera el código binario 010 y así sucesivamente. El diseño del circuito es muy simple, puesto que involucra analizar cada bit de salida y determinar para cuáles casos de entrada ese bit es 1 y luego pasar los resultados por una compuerta OR.

7 DECODIFICADORES DEFINICIÓN: Un decodificador es un circuito combinacional que convierte la información binaria de n líneas de entradas a un máximo de 2n líneas únicas de salida. Dicho de otra manera, un decodificador realiza la función opuesta a la de codificar, es decir, convierte un código binario de varias entradas en salidas exclusivas. TIPOS DE CODIFICADORES: Con salidas activas a nivel alto Con salidas activas a nivel bajo EXPLICACIÓN DE UN DECODIFICADOR DE 2 ENTRADAS Y 4 SALIDAS:

8 TABLA DE LA VERDAD QUE DEFINE ESTE DECODIFICADOR ES:
FUNCIÓN DEL DECODIFICADOR: De esta tabla podemos concluir que:

9 EL CIRCUITO IMPLEMENTADO CON PUERTAS LÓGICAS:
Para la salida O0, será 1 cuando los bits de entrada Eo y E1 son 0. Luego, la expresión booleana que le corresponde es: El mismo razonamiento se repite para el resto de salidas, por lo que el circuito del decodificador queda implementado con compuertas NOT y NAND

10 EJEMPLO PRÁCTICO: Se desea construir un indicador luminoso de siete segmentos hecho a base de diodos emisores de luz (LED) rojos como el mostrado en la siguiente figura: el cual indicará en forma decimal el número binario que se le aplique al decodificador lógico que se encargará de convertir el número binario en el encendido apropiado de segmentos. Constrúyase la Tabla de Verdad del decodificador requerido considerando que un pulso de voltaje enciende al LED y la ausencia del mismo lo deja apagado. La tabla de verdad será la siguiente: Si tenemos cuatro entradas, tendremos 16 salidas. Representaremos la iluminación del diodo desde el número 0 al 9. El resto de estados (los seis últimos de la tabla de verdad que construyamos, serán irrelevantes), ya que no se pueden representar debido a la naturaleza del diodo LED.

11 La tabla de la verdad se muestra a continuación:
EJEMPLO PRÁCTICO: La tabla de la verdad se muestra a continuación: Con esta tabla de verdad, deducimos que el funcionamiento será el siguiente. El decodificador, realizará la transformación del número binario correspondiente al número decimal, activando los segmentos que corresponden, como se indica a continuación.

12 Practica La practica 8 y 9 de su manual mostrara el uso de el tema de mapas de karnaugh y la implementación de un decodificador.
