1 Elementos de interconexión

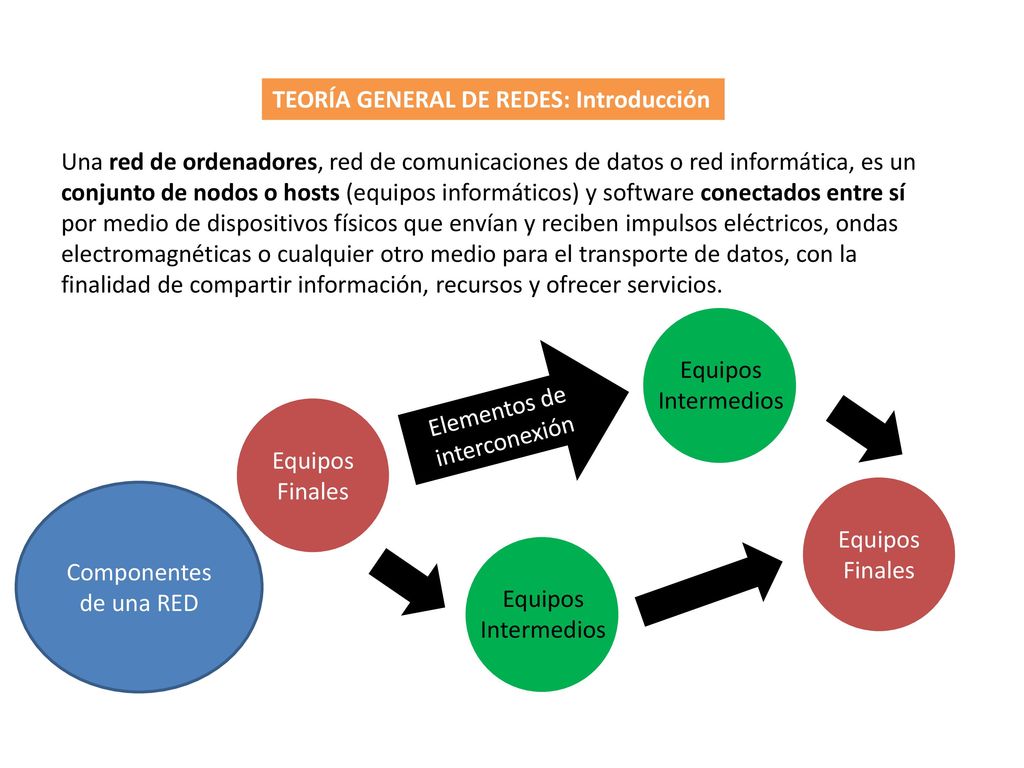

TEORÍA GENERAL DE REDES: Introducción Una red de ordenadores, red de comunicaciones de datos o red informática, es un conjunto de nodos o hosts (equipos informáticos) y software conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos, con la finalidad de compartir información, recursos y ofrecer servicios. Equipos Intermedios Elementos de interconexión Equipos Finales Componentes de una RED Equipos Finales Maxwell a partir de un análisis cuidadoso de las ecuaciones del campo electromagnético llegó a predecir la existencia de las ondas electromagnéticas. Fue Heinrich Hertz quién realizó las primeras experiencias con ondas electromagnéticas. El espectro electromagnético es la clasificación de dichas ondas electromagnéticas en función de su longitud de onda o frecuencia. La porción menos energética de este espectro se denomina espectro radioeléctrico y va de los 3 Hz a los 300 GHz y es el medio por el que se transmiten las frecuencias que permiten las telecomunicaciones (radio, televisión, Internet, telefonía móvil, televisión digital terrestre, etc.) Equipos Intermedios

2 TEORÍA GENERAL DE REDES: Introducción
Una red de ordenadores, red de comunicaciones de datos o red informática, es un conjunto de nodos o hosts (equipos informáticos) y software conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos, con la finalidad de compartir información, recursos y ofrecer servicios. Router y Switch Cable, F.O, Ondas electromagnéticas Ordenador de usuario Componentes de una RED de ordenadores Ordenador de usuario Maxwell a partir de un análisis cuidadoso de las ecuaciones del campo electromagnético llegó a predecir la existencia de las ondas electromagnéticas. Fue Heinrich Hertz quién realizó las primeras experiencias con ondas electromagnéticas. El espectro electromagnético es la clasificación de dichas ondas electromagnéticas en función de su longitud de onda o frecuencia. La porción menos energética de este espectro se denomina espectro radioeléctrico y va de los 3 Hz a los 300 GHz y es el medio por el que se transmiten las frecuencias que permiten las telecomunicaciones (radio, televisión, Internet, telefonía móvil, televisión digital terrestre, etc.) Router y Switch

3 TEORÍA GENERAL DE REDES: Introducción

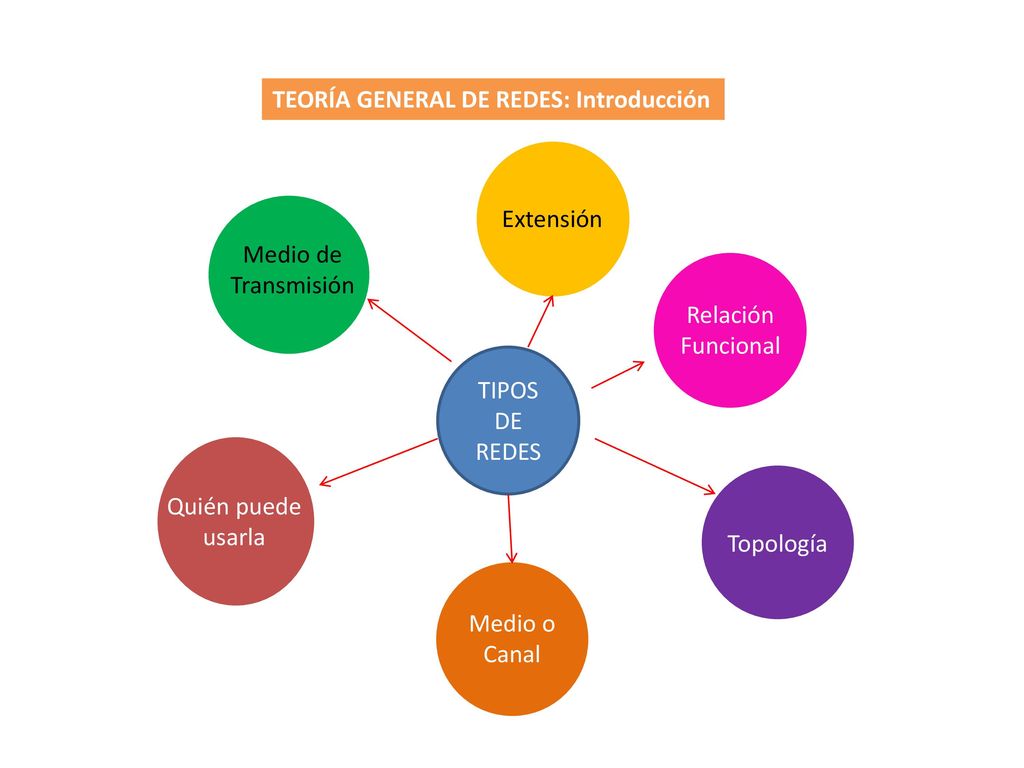

Extensión Medio de Transmisión Relación Funcional TIPOS DE REDES Quién puede usarla Topología Maxwell a partir de un análisis cuidadoso de las ecuaciones del campo electromagnético llegó a predecir la existencia de las ondas electromagnéticas. Fue Heinrich Hertz quién realizó las primeras experiencias con ondas electromagnéticas. El espectro electromagnético es la clasificación de dichas ondas electromagnéticas en función de su longitud de onda o frecuencia. La porción menos energética de este espectro se denomina espectro radioeléctrico y va de los 3 Hz a los 300 GHz y es el medio por el que se transmiten las frecuencias que permiten las telecomunicaciones (radio, televisión, Internet, telefonía móvil, televisión digital terrestre, etc.) Medio o Canal

4 TEORÍA GENERAL DE REDES: Introducción
Arquitectura Peer to Peer Los ordenadores actúan indistintamente como cliente o servidor Medio de Transmisión Relación Funcional TIPOS DE REDES Cableadas Par trenzado Cable coaxial Fibra óptica Arquitectura Cliente-Servidor Ordenadores cliente realizan peticiones a ordenadores servidor Inalámbricas Radio Microondas Infrarrojos Maxwell a partir de un análisis cuidadoso de las ecuaciones del campo electromagnético llegó a predecir la existencia de las ondas electromagnéticas. Fue Heinrich Hertz quién realizó las primeras experiencias con ondas electromagnéticas. El espectro electromagnético es la clasificación de dichas ondas electromagnéticas en función de su longitud de onda o frecuencia. La porción menos energética de este espectro se denomina espectro radioeléctrico y va de los 3 Hz a los 300 GHz y es el medio por el que se transmiten las frecuencias que permiten las telecomunicaciones (radio, televisión, Internet, telefonía móvil, televisión digital terrestre, etc.)

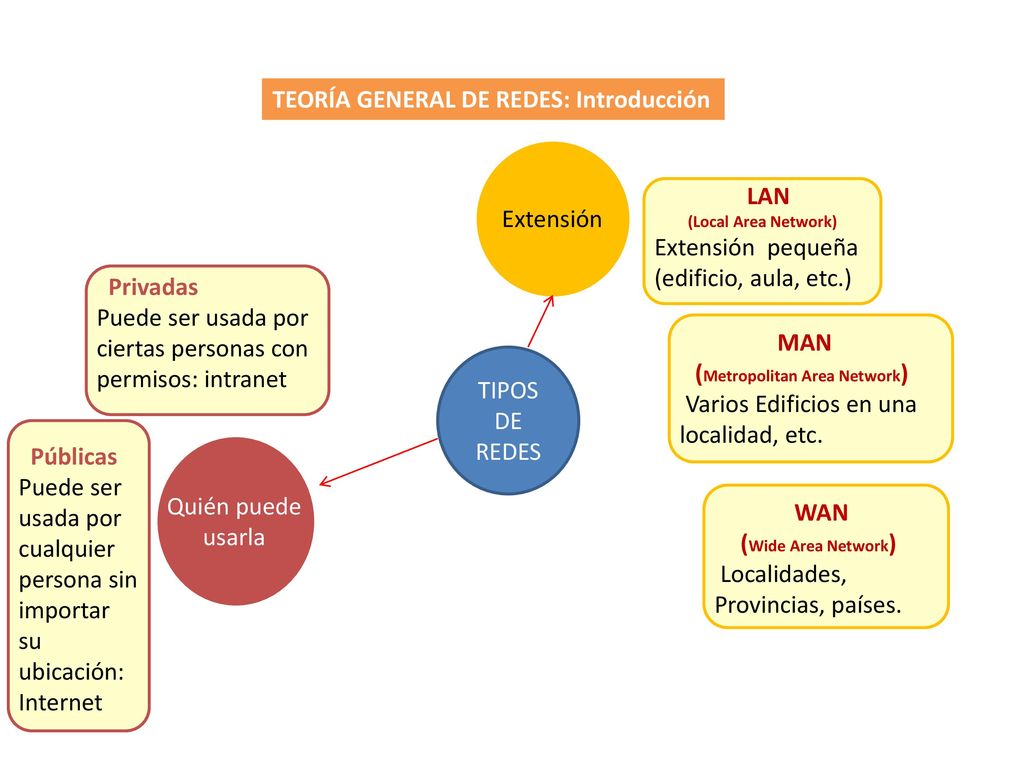

5 (Metropolitan Area Network)
TEORÍA GENERAL DE REDES: Introducción Extensión LAN (Local Area Network) Extensión pequeña (edificio, aula, etc.) Privadas Puede ser usada por ciertas personas con permisos: intranet MAN (Metropolitan Area Network) Varios Edificios en una localidad, etc. TIPOS DE REDES Públicas Puede ser usada por cualquier persona sin importar su ubicación: Internet Quién puede usarla WAN (Wide Area Network) Localidades, Provincias, países. Maxwell a partir de un análisis cuidadoso de las ecuaciones del campo electromagnético llegó a predecir la existencia de las ondas electromagnéticas. Fue Heinrich Hertz quién realizó las primeras experiencias con ondas electromagnéticas. El espectro electromagnético es la clasificación de dichas ondas electromagnéticas en función de su longitud de onda o frecuencia. La porción menos energética de este espectro se denomina espectro radioeléctrico y va de los 3 Hz a los 300 GHz y es el medio por el que se transmiten las frecuencias que permiten las telecomunicaciones (radio, televisión, Internet, telefonía móvil, televisión digital terrestre, etc.)

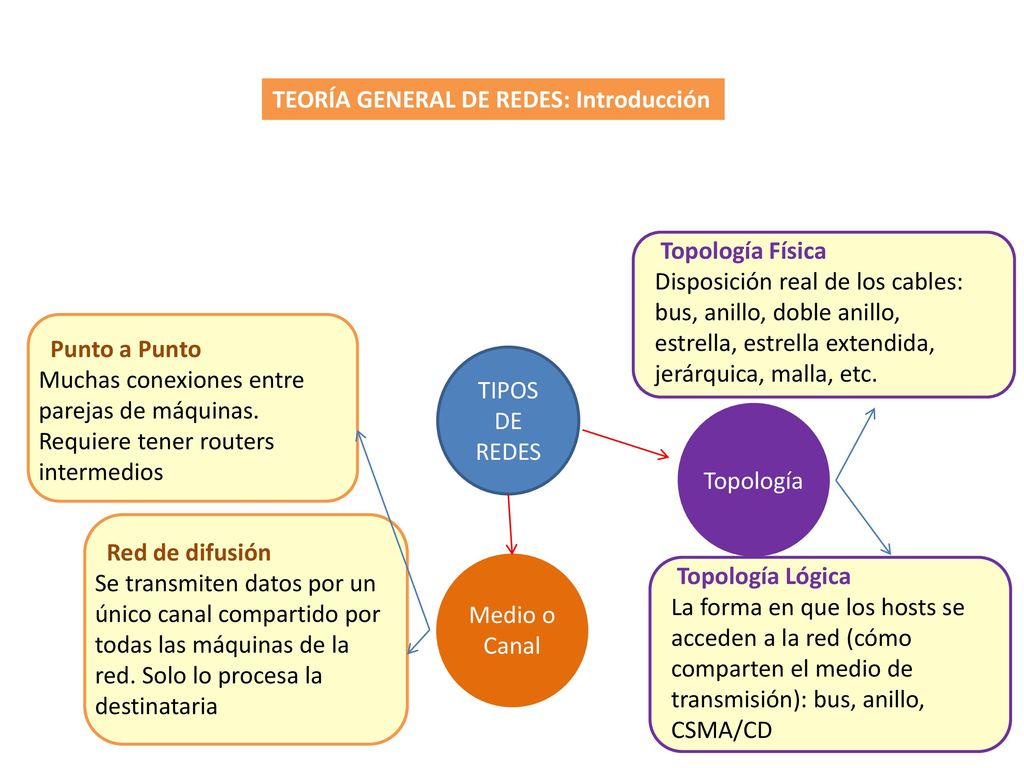

6 TEORÍA GENERAL DE REDES: Introducción
Topología Física Disposición real de los cables: bus, anillo, doble anillo, estrella, estrella extendida, jerárquica, malla, etc. Punto a Punto Muchas conexiones entre parejas de máquinas. Requiere tener routers intermedios TIPOS DE REDES Topología Red de difusión Se transmiten datos por un único canal compartido por todas las máquinas de la red. Solo lo procesa la destinataria Maxwell a partir de un análisis cuidadoso de las ecuaciones del campo electromagnético llegó a predecir la existencia de las ondas electromagnéticas. Fue Heinrich Hertz quién realizó las primeras experiencias con ondas electromagnéticas. El espectro electromagnético es la clasificación de dichas ondas electromagnéticas en función de su longitud de onda o frecuencia. La porción menos energética de este espectro se denomina espectro radioeléctrico y va de los 3 Hz a los 300 GHz y es el medio por el que se transmiten las frecuencias que permiten las telecomunicaciones (radio, televisión, Internet, telefonía móvil, televisión digital terrestre, etc.) Medio o Canal Topología Lógica La forma en que los hosts se acceden a la red (cómo comparten el medio de transmisión): bus, anillo, CSMA/CD

7 TEORÍA GENERAL DE REDES: Introducción

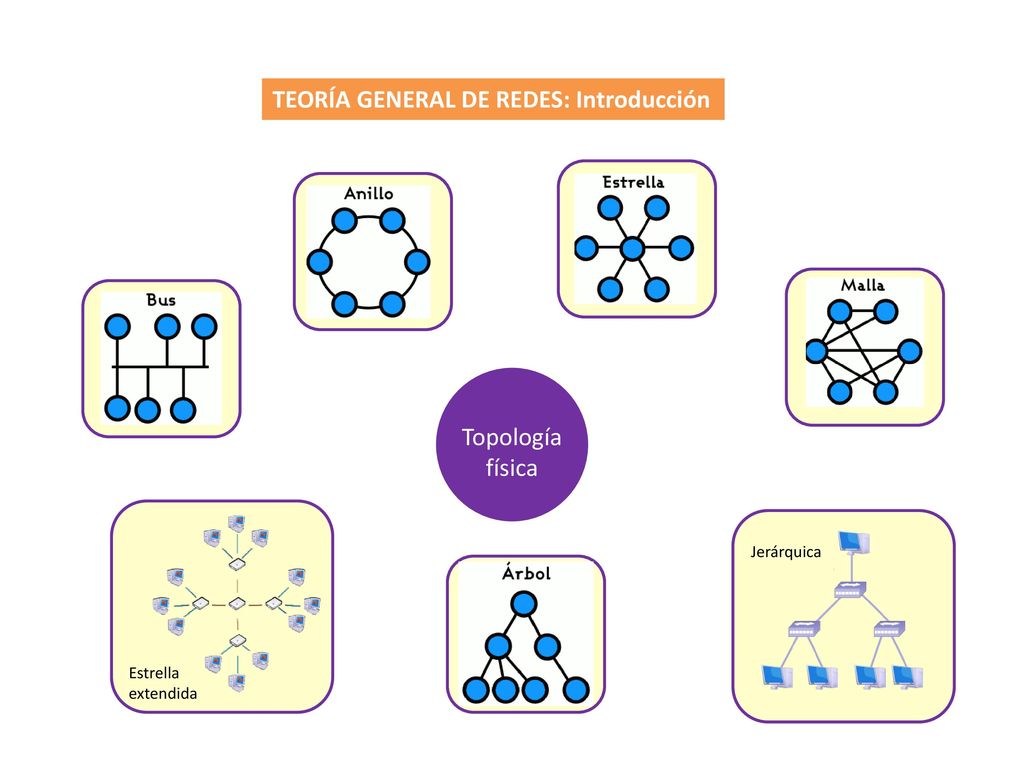

Topología física Estrella extendida Jerárquica Maxwell a partir de un análisis cuidadoso de las ecuaciones del campo electromagnético llegó a predecir la existencia de las ondas electromagnéticas. Fue Heinrich Hertz quién realizó las primeras experiencias con ondas electromagnéticas. El espectro electromagnético es la clasificación de dichas ondas electromagnéticas en función de su longitud de onda o frecuencia. La porción menos energética de este espectro se denomina espectro radioeléctrico y va de los 3 Hz a los 300 GHz y es el medio por el que se transmiten las frecuencias que permiten las telecomunicaciones (radio, televisión, Internet, telefonía móvil, televisión digital terrestre, etc.)

8 TEORÍA GENERAL DE REDES: Introducción
Topología lógica de anillo: existe un medio compartido entre varios hosts y éstos deben recibir un testigo (token) para poder transmitir. Cuando un host recibe el token, eso significa que el host puede enviar datos a través de la red. Si el host no tiene ningún dato para enviar, pasa el token (testigo) al siguiente host y el proceso se vuelve a repetir Topología lógica de bus: medio compartido entre varios hosts y éstos compiten por su uso (acceso al medio por contienda). Cada host envía sus datos hacia todos los demás hosts de la red. Las estaciones no siguen ningún orden para utilizar la red, el orden es el primero que entra, el primero que se sirve. Ethernet. Topología lógica Maxwell a partir de un análisis cuidadoso de las ecuaciones del campo electromagnético llegó a predecir la existencia de las ondas electromagnéticas. Fue Heinrich Hertz quién realizó las primeras experiencias con ondas electromagnéticas. El espectro electromagnético es la clasificación de dichas ondas electromagnéticas en función de su longitud de onda o frecuencia. La porción menos energética de este espectro se denomina espectro radioeléctrico y va de los 3 Hz a los 300 GHz y es el medio por el que se transmiten las frecuencias que permiten las telecomunicaciones (radio, televisión, Internet, telefonía móvil, televisión digital terrestre, etc.) CSMA/CD: Son redes con detección de colisiones. Todas las estaciones son consideradas igual, es por ello que compiten por el uso del canal, cada vez que una de ellas desea transmitir debe escuchar el canal, si alguien está transmitiendo espera a que termine, caso contrario transmite y se queda escuchando posibles colisiones, en este último espera un intervalo de tiempo y reintenta de nuevo

9 TEORÍA GENERAL DE REDES: Introducción

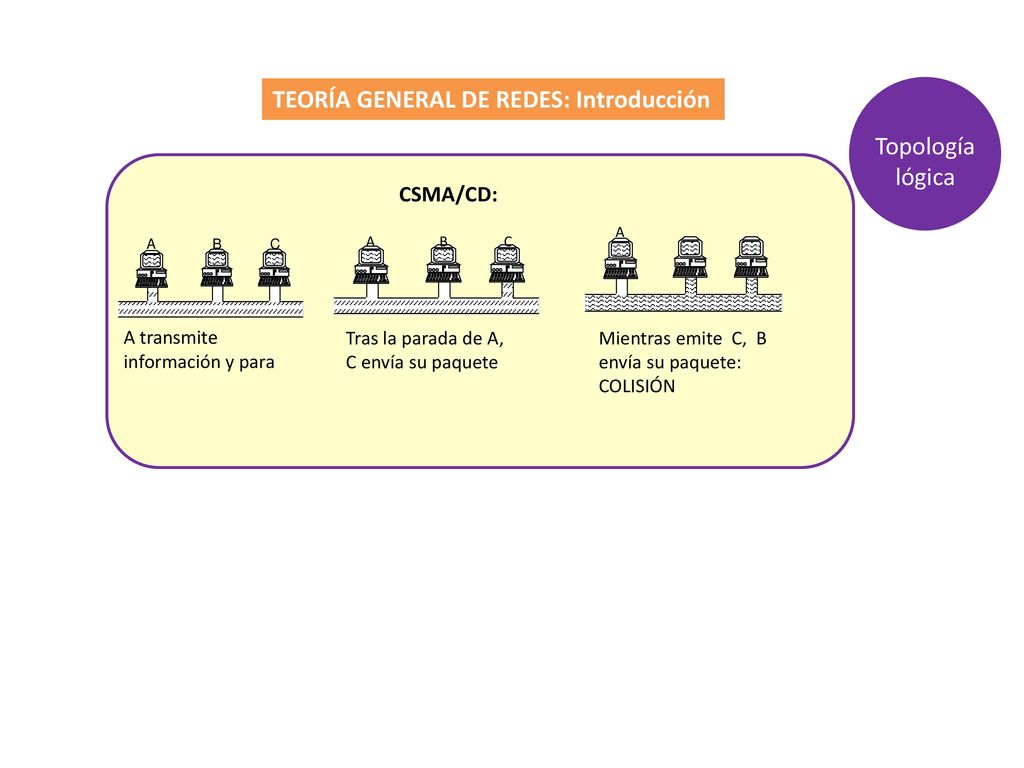

Topología lógica CSMA/CD: A B C A transmite información y para Tras la parada de A, C envía su paquete Mientras emite C, B envía su paquete: COLISIÓN Maxwell a partir de un análisis cuidadoso de las ecuaciones del campo electromagnético llegó a predecir la existencia de las ondas electromagnéticas. Fue Heinrich Hertz quién realizó las primeras experiencias con ondas electromagnéticas. El espectro electromagnético es la clasificación de dichas ondas electromagnéticas en función de su longitud de onda o frecuencia. La porción menos energética de este espectro se denomina espectro radioeléctrico y va de los 3 Hz a los 300 GHz y es el medio por el que se transmiten las frecuencias que permiten las telecomunicaciones (radio, televisión, Internet, telefonía móvil, televisión digital terrestre, etc.)

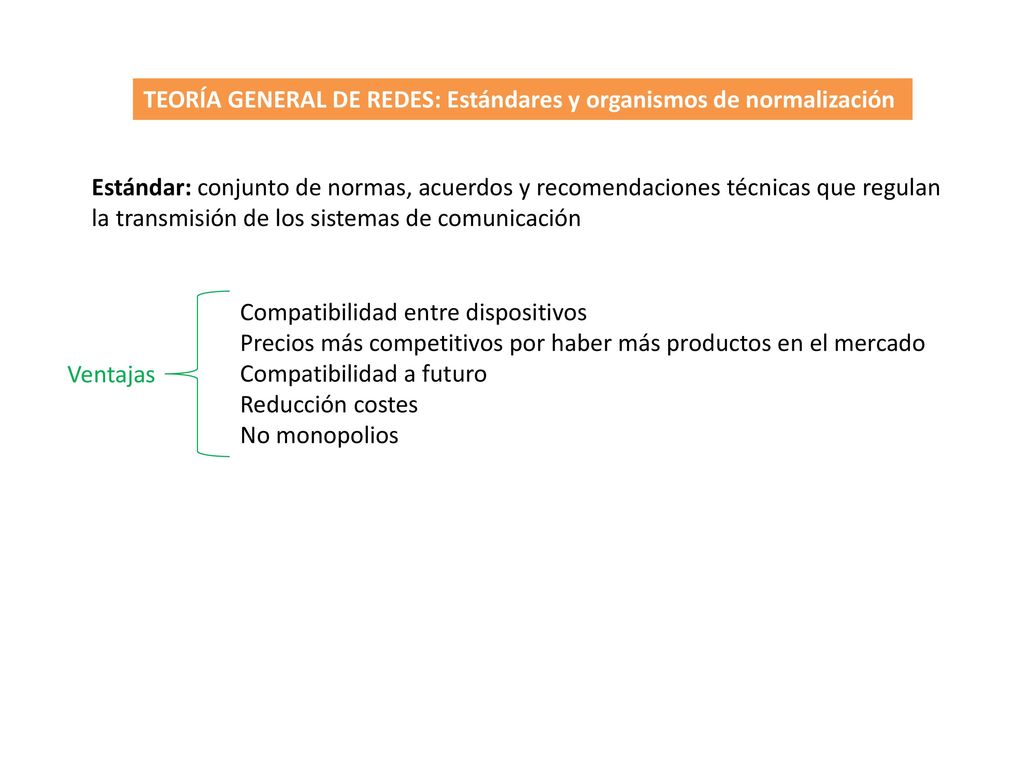

10 TEORÍA GENERAL DE REDES: Estándares y organismos de normalización
Estándar: conjunto de normas, acuerdos y recomendaciones técnicas que regulan la transmisión de los sistemas de comunicación Compatibilidad entre dispositivos Precios más competitivos por haber más productos en el mercado Compatibilidad a futuro Reducción costes No monopolios Ventajas Maxwell a partir de un análisis cuidadoso de las ecuaciones del campo electromagnético llegó a predecir la existencia de las ondas electromagnéticas. Fue Heinrich Hertz quién realizó las primeras experiencias con ondas electromagnéticas. El espectro electromagnético es la clasificación de dichas ondas electromagnéticas en función de su longitud de onda o frecuencia. La porción menos energética de este espectro se denomina espectro radioeléctrico y va de los 3 Hz a los 300 GHz y es el medio por el que se transmiten las frecuencias que permiten las telecomunicaciones (radio, televisión, Internet, telefonía móvil, televisión digital terrestre, etc.)

11 Estándares más utilizados

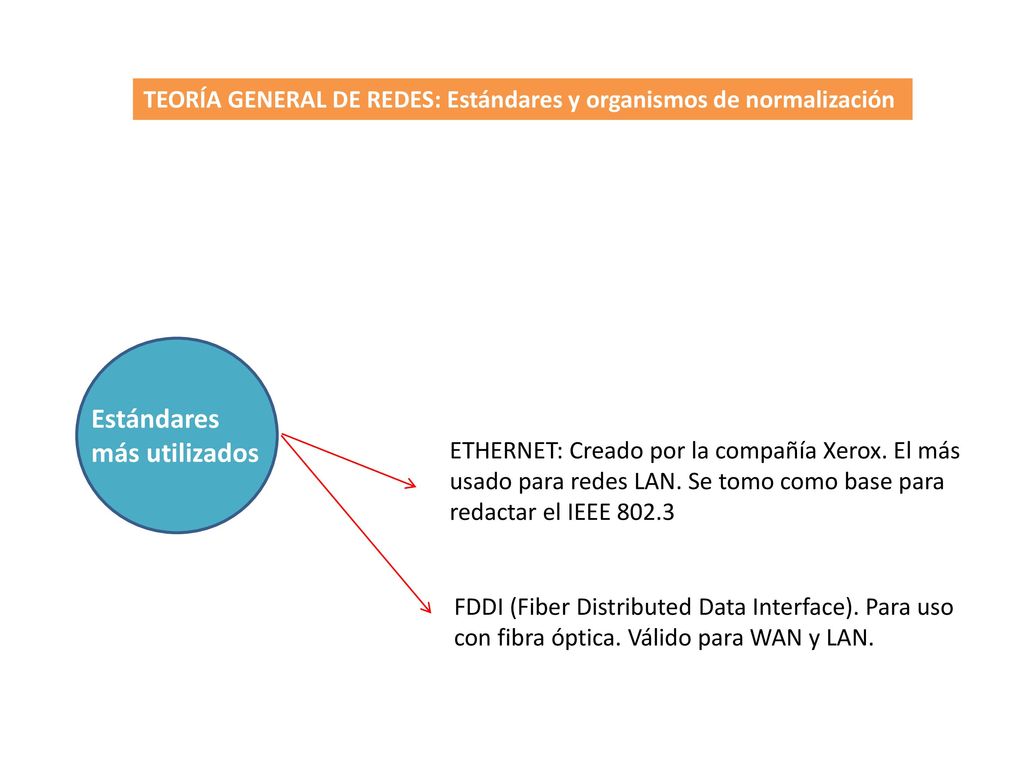

TEORÍA GENERAL DE REDES: Estándares y organismos de normalización Estándares más utilizados ETHERNET: Creado por la compañía Xerox. El más usado para redes LAN. Se tomo como base para redactar el IEEE 802.3 Maxwell a partir de un análisis cuidadoso de las ecuaciones del campo electromagnético llegó a predecir la existencia de las ondas electromagnéticas. Fue Heinrich Hertz quién realizó las primeras experiencias con ondas electromagnéticas. El espectro electromagnético es la clasificación de dichas ondas electromagnéticas en función de su longitud de onda o frecuencia. La porción menos energética de este espectro se denomina espectro radioeléctrico y va de los 3 Hz a los 300 GHz y es el medio por el que se transmiten las frecuencias que permiten las telecomunicaciones (radio, televisión, Internet, telefonía móvil, televisión digital terrestre, etc.) FDDI (Fiber Distributed Data Interface). Para uso con fibra óptica. Válido para WAN y LAN.

12 TEORÍA GENERAL DE REDES: Estándares y organismos de normalización
Usa cable coaxial o de 4 pares trenzados ETHERNET Método de acceso CSMA/CD hasta 10 Mbps (Ethernet) Velocidad de transmisión hasta 100 Mbps (Fast Ethernet) hasta 1000 Mbps (Gigabit Ethernet) Los datos circulan en paquetes o tramas con la siguiente estructura: Maxwell a partir de un análisis cuidadoso de las ecuaciones del campo electromagnético llegó a predecir la existencia de las ondas electromagnéticas. Fue Heinrich Hertz quién realizó las primeras experiencias con ondas electromagnéticas. El espectro electromagnético es la clasificación de dichas ondas electromagnéticas en función de su longitud de onda o frecuencia. La porción menos energética de este espectro se denomina espectro radioeléctrico y va de los 3 Hz a los 300 GHz y es el medio por el que se transmiten las frecuencias que permiten las telecomunicaciones (radio, televisión, Internet, telefonía móvil, televisión digital terrestre, etc.) Las direcciones de origen y destino se corresponden con las direcciones MAC de las tarjetas de red

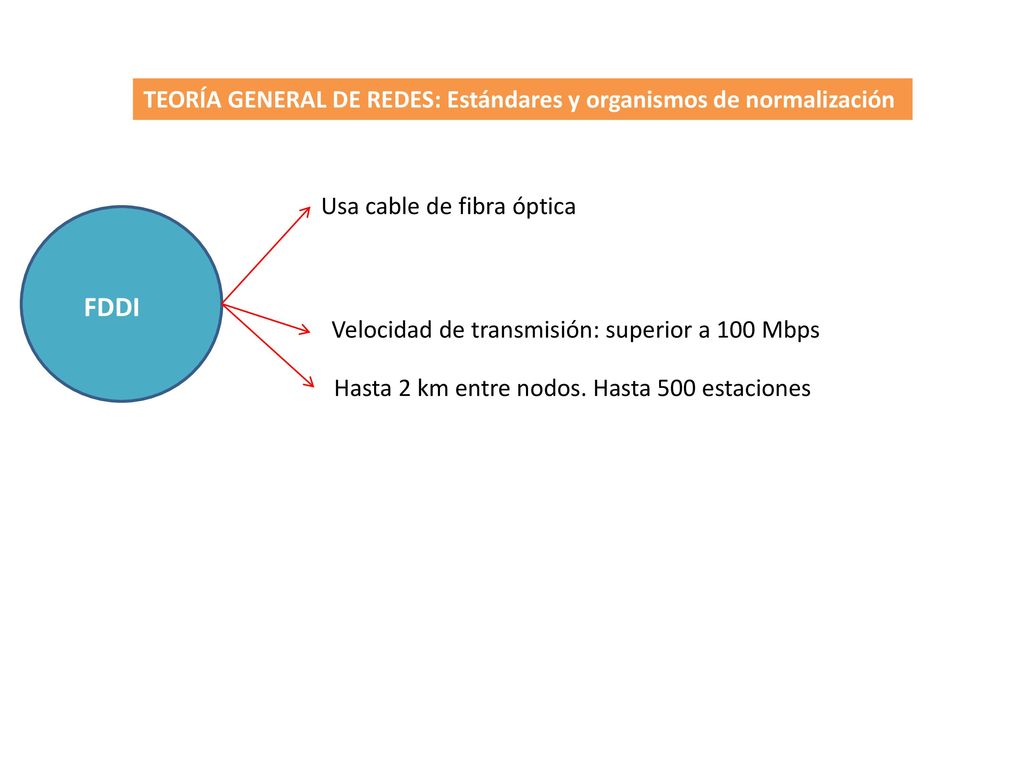

13 FDDI TEORÍA GENERAL DE REDES: Estándares y organismos de normalización
Usa cable de fibra óptica FDDI Velocidad de transmisión: superior a 100 Mbps Hasta 2 km entre nodos. Hasta 500 estaciones Maxwell a partir de un análisis cuidadoso de las ecuaciones del campo electromagnético llegó a predecir la existencia de las ondas electromagnéticas. Fue Heinrich Hertz quién realizó las primeras experiencias con ondas electromagnéticas. El espectro electromagnético es la clasificación de dichas ondas electromagnéticas en función de su longitud de onda o frecuencia. La porción menos energética de este espectro se denomina espectro radioeléctrico y va de los 3 Hz a los 300 GHz y es el medio por el que se transmiten las frecuencias que permiten las telecomunicaciones (radio, televisión, Internet, telefonía móvil, televisión digital terrestre, etc.)

14 TEORÍA GENERAL DE REDES: Protocolos

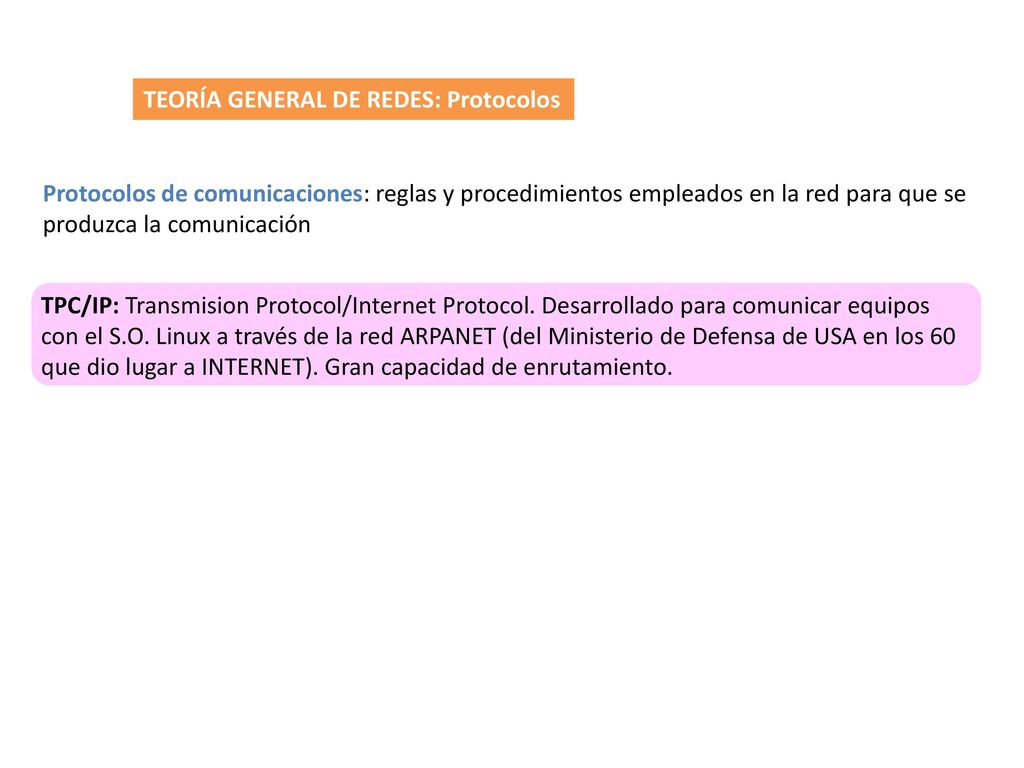

Protocolos de comunicaciones: reglas y procedimientos empleados en la red para que se produzca la comunicación TPC/IP: Transmision Protocol/Internet Protocol. Desarrollado para comunicar equipos con el S.O. Linux a través de la red ARPANET (del Ministerio de Defensa de USA en los 60 que dio lugar a INTERNET). Gran capacidad de enrutamiento. Maxwell a partir de un análisis cuidadoso de las ecuaciones del campo electromagnético llegó a predecir la existencia de las ondas electromagnéticas. Fue Heinrich Hertz quién realizó las primeras experiencias con ondas electromagnéticas. El espectro electromagnético es la clasificación de dichas ondas electromagnéticas en función de su longitud de onda o frecuencia. La porción menos energética de este espectro se denomina espectro radioeléctrico y va de los 3 Hz a los 300 GHz y es el medio por el que se transmiten las frecuencias que permiten las telecomunicaciones (radio, televisión, Internet, telefonía móvil, televisión digital terrestre, etc.)

15 TEORÍA GENERAL DE REDES: Protocolos

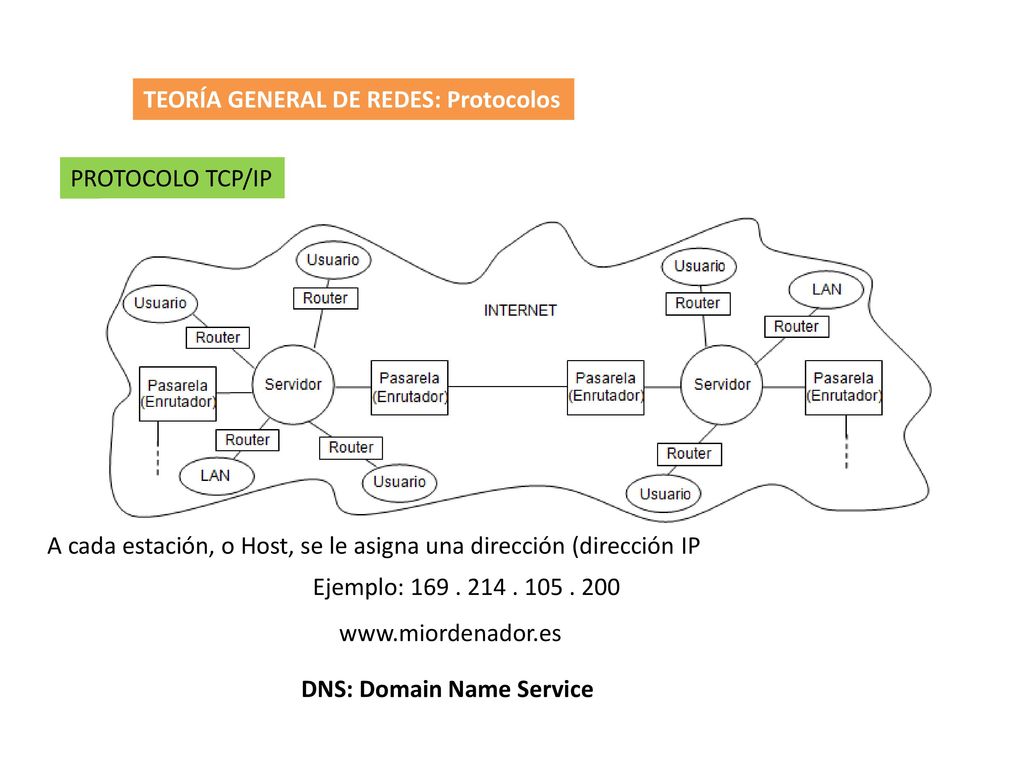

PROTOCOLO TCP/IP A cada estación, o Host, se le asigna una dirección (dirección IP Maxwell a partir de un análisis cuidadoso de las ecuaciones del campo electromagnético llegó a predecir la existencia de las ondas electromagnéticas. Fue Heinrich Hertz quién realizó las primeras experiencias con ondas electromagnéticas. El espectro electromagnético es la clasificación de dichas ondas electromagnéticas en función de su longitud de onda o frecuencia. La porción menos energética de este espectro se denomina espectro radioeléctrico y va de los 3 Hz a los 300 GHz y es el medio por el que se transmiten las frecuencias que permiten las telecomunicaciones (radio, televisión, Internet, telefonía móvil, televisión digital terrestre, etc.) Ejemplo: DNS: Domain Name Service

16 Algunas direcciones IP
IP: es la dirección de nuestro ordenador o dispositivo (host) que queremos conectar al Router. Compuesta por 4 dígitos separados por un punto. Dependiendo en qué tipo de red vamos a conectar, tendrá unas u otras cifras iniciales. Dirección de difusión (Broadcast): de todas las direcciones que pueden tener los hosts, sería la última posible. Máscara de red: Indica el tipo de red/subred en el que estamos (clase A, clase B o clase C) Ruta predeterminada (puerta de enlace o Gateway): es la dirección IP del dispositivo a través del cual nuestro ordenador saldrá a la red. Suele ser la dirección del Router al que nos conectamos. DNS (Domain Name Server): Nos indica la IP de un dominio dado. Ej: google.com nos resuelve M.A.C. Es la dirección IP de cada dispositivo que se conecta a la Red. Viene grabado de fábrica. En el caso de los ordenadores, viene en la tarjeta de REd Maxwell a partir de un análisis cuidadoso de las ecuaciones del campo electromagnético llegó a predecir la existencia de las ondas electromagnéticas. Fue Heinrich Hertz quién realizó las primeras experiencias con ondas electromagnéticas. El espectro electromagnético es la clasificación de dichas ondas electromagnéticas en función de su longitud de onda o frecuencia. La porción menos energética de este espectro se denomina espectro radioeléctrico y va de los 3 Hz a los 300 GHz y es el medio por el que se transmiten las frecuencias que permiten las telecomunicaciones (radio, televisión, Internet, telefonía móvil, televisión digital terrestre, etc.)

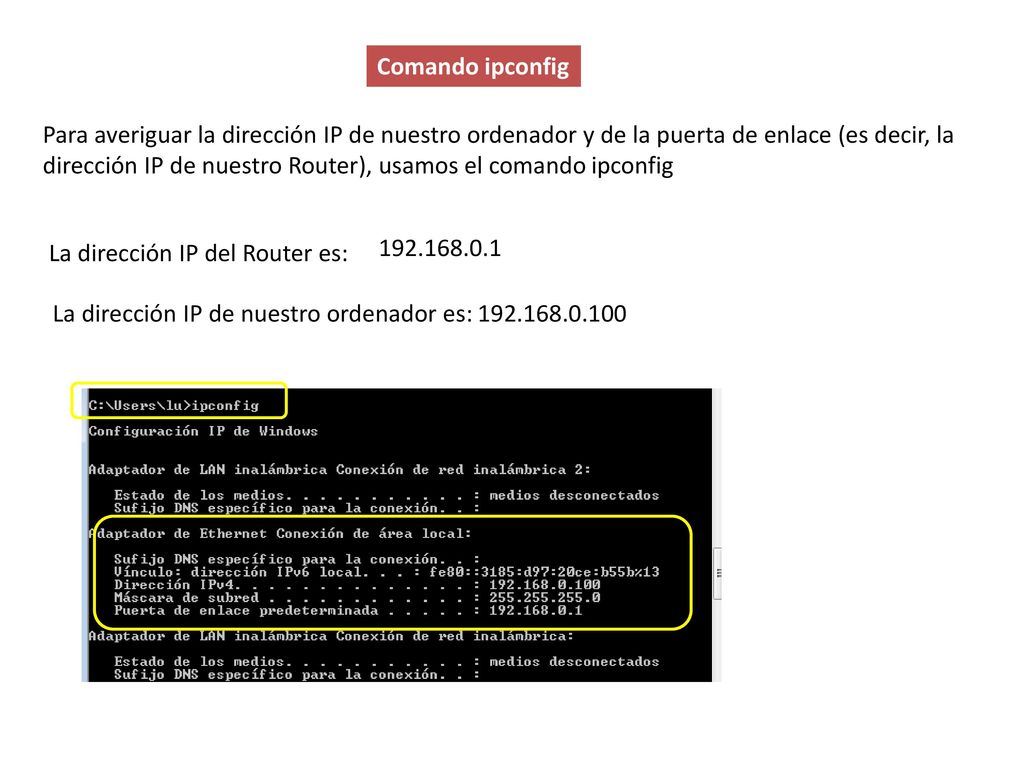

17 La dirección IP del Router es: 192.168.0.1
Comando ipconfig Para averiguar la dirección IP de nuestro ordenador y de la puerta de enlace (es decir, la dirección IP de nuestro Router), usamos el comando ipconfig La dirección IP del Router es: La dirección IP de nuestro ordenador es: Maxwell a partir de un análisis cuidadoso de las ecuaciones del campo electromagnético llegó a predecir la existencia de las ondas electromagnéticas. Fue Heinrich Hertz quién realizó las primeras experiencias con ondas electromagnéticas. El espectro electromagnético es la clasificación de dichas ondas electromagnéticas en función de su longitud de onda o frecuencia. La porción menos energética de este espectro se denomina espectro radioeléctrico y va de los 3 Hz a los 300 GHz y es el medio por el que se transmiten las frecuencias que permiten las telecomunicaciones (radio, televisión, Internet, telefonía móvil, televisión digital terrestre, etc.)
