UF0854: Instalación y configuración de los nodos de una red local.

Presentación del tema: "UF0854: Instalación y configuración de los nodos de una red local."— Transcripción de la presentación:

1 UF0854: Instalación y configuración de los nodos de una red local.
Resumen M2-UF1 UF0854: Instalación y configuración de los nodos de una red local.

2 Red informática Conjunto de computadoras interconectadas para intercambiar información y recursos

3 Tipos de red según su tamaño.
LAN: Local Area Network MAN: Metropolitan Area Network WAN: Wide Area Network

4 IP IP (Internet Protocol): Número que identifica de forma lógica un host en una red. Según la red en la que están: Publica o privada. Según si cambian o no: Dinámica o estática. Usamos principalmente IPv4 (4 grupos de 8 bits = 32bits). También existe IPv6 (formato hexadecimal, 128 bits).

5 MAC Media Access Control.
Dirección que identifica de forma física a una interface de red de un host de manera única.

6 DHCP Dinamic Host Configuration Protocol.
Ofrece configuraciones de red a los hosts que lo piden.

7 DNS Domain Name System. Traduce nombres de dominio en IP’s.

8 Topología Física

9 Hub (Concentrador) Dispositivo de conexión más básico. Lo que se manda a un puerto se reenvía a los otros.

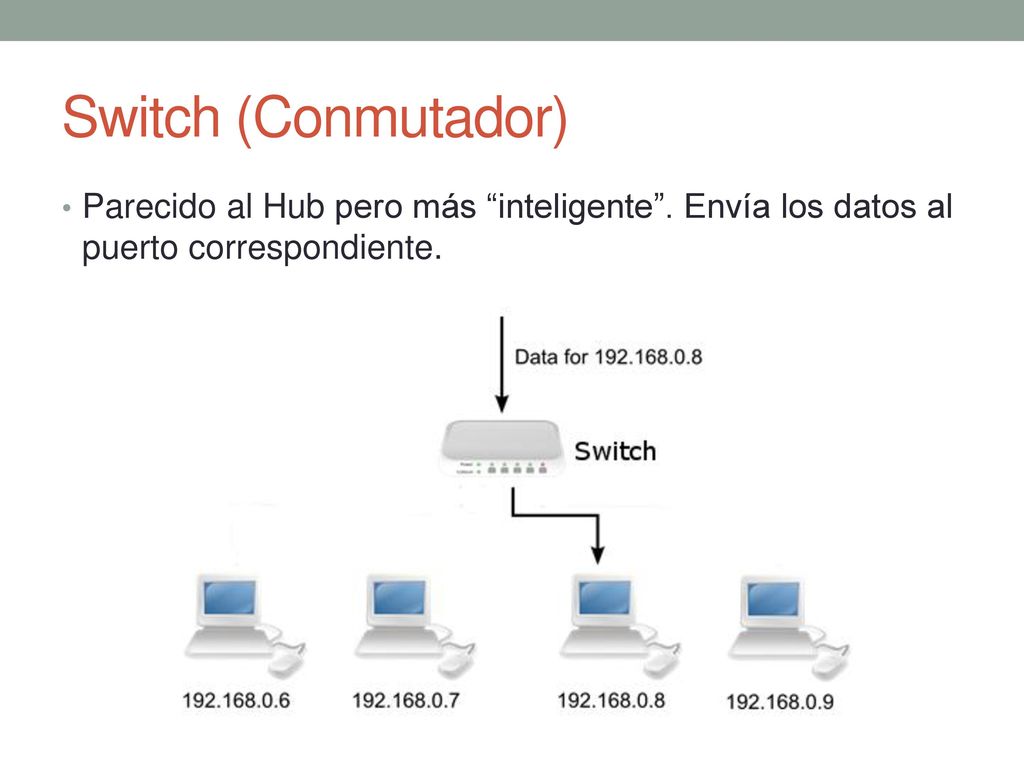

10 Switch (Conmutador) Parecido al Hub pero más “inteligente”. Envía los datos al puerto correspondiente.

11 Router (Encaminador) Reenvía y encamina los paquetes de datos entre redes.

12 El modelo OSI El modelo OSI es un conjunto de estándares para asegurar la compatibilidad e interoperabilidad entre los diferentes tipos de tecnología de red producidos por las empresas a nivel mundial. El modelo OSI describe el proceso de envío de datos en una red. Utiliza lo que llamamos un modelo de capas

13 TCP/IP Familia de protocolos de red.
Describe un conjunto de guías generales de diseño e implementación de protocolos de red específicos para permitir que un equipo pueda comunicarse en una red.

14 Protocolos de Aplicación:
Algunos protocolos de la capa de aplicación son: HTTP: Hipertext Transfer Protocol. FTP: File Transfer Protocol. SMTP: Simple Mail Transfer Protocol. DNS: Domain Name System.

15 TCP y UDP Trabajan en la capa de transporte.
TCP: Transmision Control Protocol. Orientado a conexión. Confiable. http, smtp, ssh, ftp… UDP: User Datagram Protocol. No orientado a conexión. No confiable. dns, dhcp…

16 Subredes y Mascaras de subred.
Una subred es un rango de direcciones lógicas. Cuando una red de computadoras se vuelve muy grande, conviene dividirla en subredes para por ejemplo hacerla más manejable. La máscara de subred señala qué bytes (o qué porción) de su dirección es el identificador de la red y cual identifica a las máquinas.

17 Clases Clase Mascara Simplificación A 255,0,0,0 /8 B 255,255,0,0 /16 C
255,255,255,0 /24

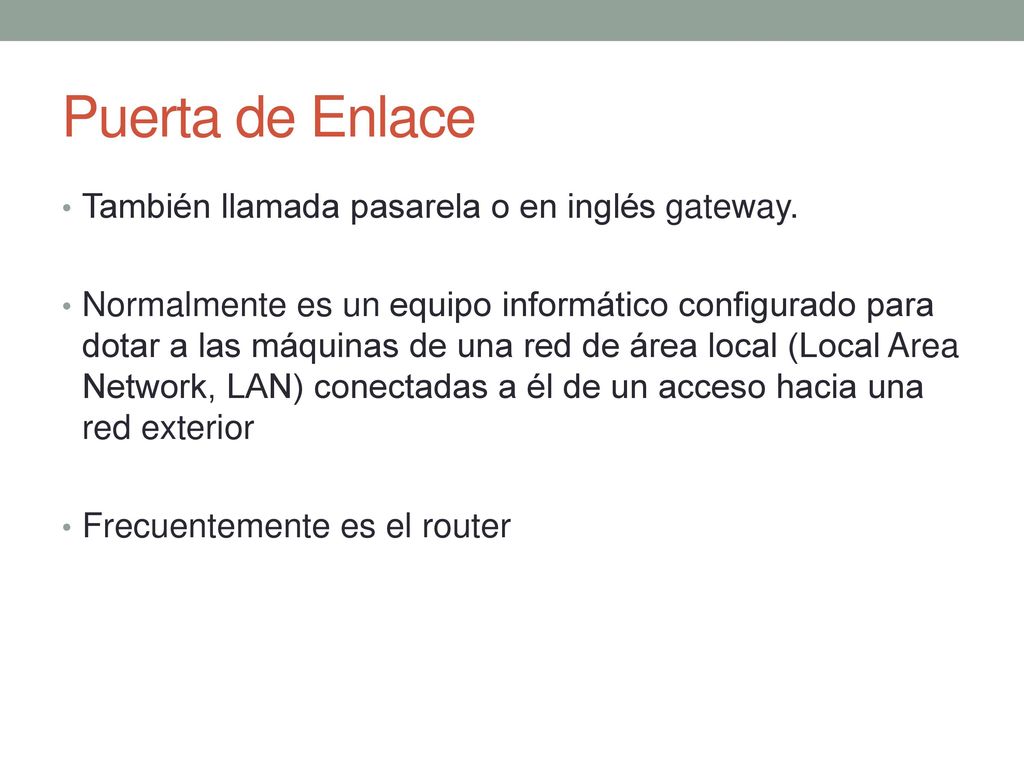

18 Puerta de Enlace También llamada pasarela o en inglés gateway.
Normalmente es un equipo informático configurado para dotar a las máquinas de una red de área local (Local Area Network, LAN) conectadas a él de un acceso hacia una red exterior Frecuentemente es el router

19 Ejemplo: Configuración de red.
IP: 192,168,1,100 Mascara: 255,255,255,0 Puerta de enlace: 192,168,1,1 DNS: 192,168,1,1 | 8,8,8,8

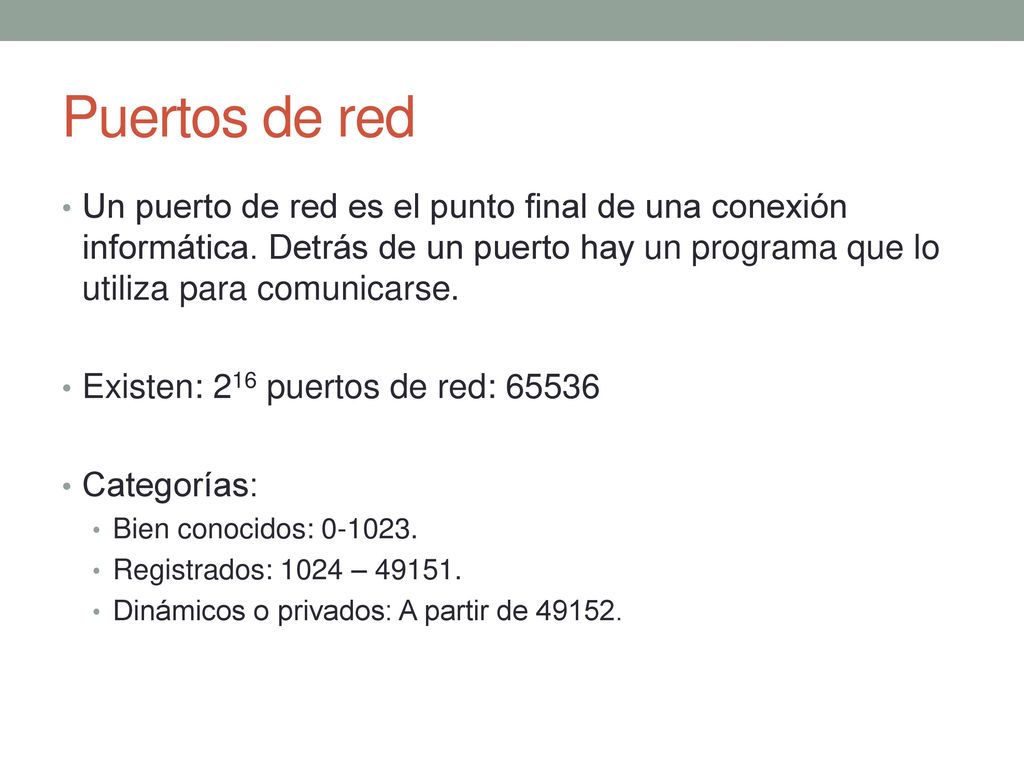

20 Puertos de red Un puerto de red es el punto final de una conexión informática. Detrás de un puerto hay un programa que lo utiliza para comunicarse. Existen: 216 puertos de red: 65536 Categorías: Bien conocidos: Registrados: 1024 – Dinámicos o privados: A partir de

21 Algunos puertos bien conocidos
FTP: 21 SSH: 22 Telnet: 23 SMTP: 25 POP3: 110 NTP: 123 HTTP: 80 HTTP/SSL: 443 …

22 XAMPP XAMPP es un paquete de software libre que contiene el servidor HTTP Apache, base de datos de MySQL y herramientas necesarias para utilizar el PHP y el lenguaje de programación Perl. Su nombre deriva de LAMP i WAMP. La X significa multiplataforma.

23 Servidores Windows. La familia de servidores Windows permiten (entre otras muchas cosas) crear un dominio para administrar los usuarios y maquinas de una red. La máquina que controla el dominio es el llamado controlador de dominio. Active Directory: Es el servicio que permite a los administradores crear usuarios, equipos o grupos con objetivo de administrar los inicios de sesión.

24 Permisos básicos. Control Total: Ofrece el control total sobre archivos y carpetas, permite incluso cambiar el propietario (tomar posesión) o modificar permisos. Cambiar: Permite escribir cambios. Leer: Solo permite “ver” los contenidos pero no modificarlos.

25 Nmap Nmap es un escaner de puertos de red de código abierto. nmap

26 Proxy. Un proxy en una red es un intermediario.
En el podemos centralizar por ejemplo las peticiones a Internet de los usuarios de una red, y restringir ciertos contenidos ya sea según usuario, máquina, IP, MAC, horario…
