1 Arquitectura de Redes Curso de Bibliotecario Prof. Guillermo de Majo

2 Temas  Elementos de un Sistema de Comunicación.  Redes de Área Local (LAN).  Redes de Área Metropolitana (MAN).  Redes de Área Amplia (WAN).  Topologías de Redes.  Topologías Físicas.  Métodos de Acceso al Medio.

3 Elementos de un Sistema de Comunicación  La comunicación es el proceso que involucra a un emisor, un mensaje que será o es transmitido a través de un canal seleccionado y a un receptor. EmisorMensajeReceptor Código

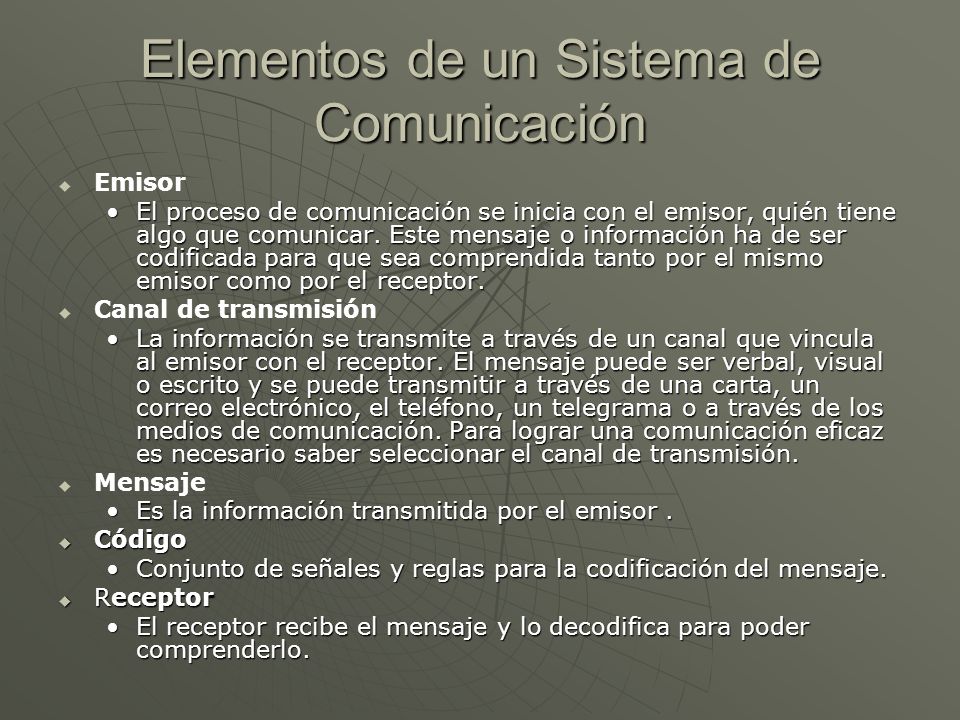

4 Elementos de un Sistema de Comunicación   Emisor El proceso de comunicación se inicia con el emisor, quién tiene algo que comunicar. Este mensaje o información ha de ser codificada para que sea comprendida tanto por el mismo emisor como por el receptor.El proceso de comunicación se inicia con el emisor, quién tiene algo que comunicar. Este mensaje o información ha de ser codificada para que sea comprendida tanto por el mismo emisor como por el receptor.   Canal de transmisión La información se transmite a través de un canal que vincula al emisor con el receptor. El mensaje puede ser verbal, visual o escrito y se puede transmitir a través de una carta, un correo electrónico, el teléfono, un telegrama o a través de los medios de comunicación. Para lograr una comunicación eficaz es necesario saber seleccionar el canal de transmisión.La información se transmite a través de un canal que vincula al emisor con el receptor. El mensaje puede ser verbal, visual o escrito y se puede transmitir a través de una carta, un correo electrónico, el teléfono, un telegrama o a través de los medios de comunicación. Para lograr una comunicación eficaz es necesario saber seleccionar el canal de transmisión.   Mensaje Es la información transmitida por el emisor.Es la información transmitida por el emisor.  Código Conjunto de señales y reglas para la codificación del mensaje.Conjunto de señales y reglas para la codificación del mensaje.  Receptor El receptor recibe el mensaje y lo decodifica para poder comprenderlo.El receptor recibe el mensaje y lo decodifica para poder comprenderlo.

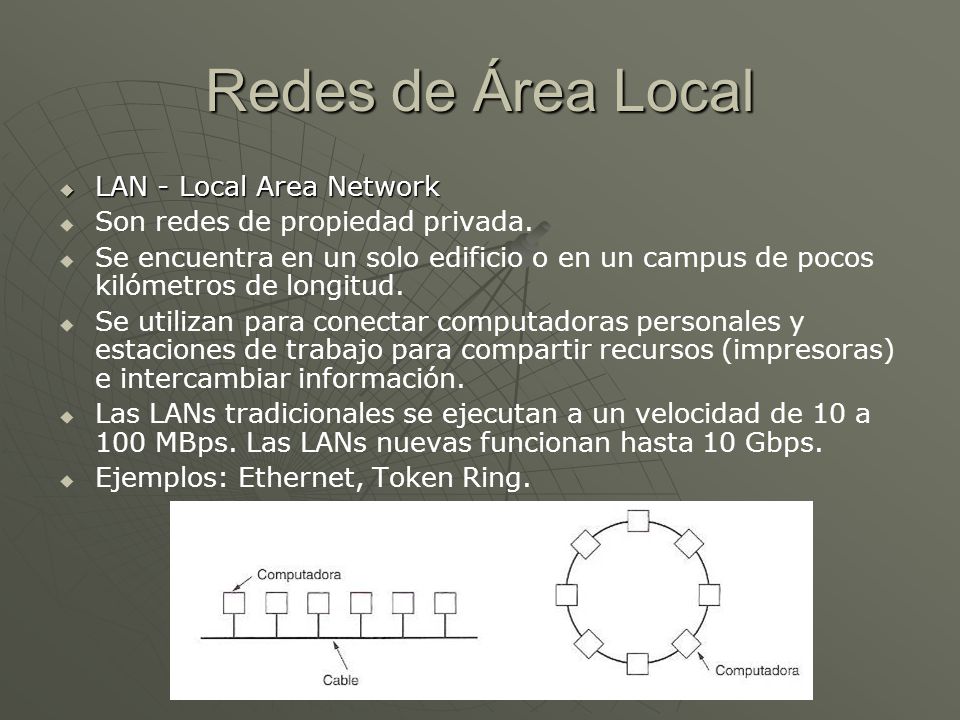

5 Redes de Área Local  LAN - Local Area Network   Son redes de propiedad privada.   Se encuentra en un solo edificio o en un campus de pocos kilómetros de longitud.   Se utilizan para conectar computadoras personales y estaciones de trabajo para compartir recursos (impresoras) e intercambiar información.   Las LANs tradicionales se ejecutan a un velocidad de 10 a 100 MBps. Las LANs nuevas funcionan hasta 10 Gbps.   Ejemplos: Ethernet, Token Ring.

6 Redes de Área Metropolitana   MAN (Metropolitan Area Network)   Abarca una ciudad.   Es un sistema de interconexión de equipos informáticos distribuidos en una zona que abarca diversos edificios, por medios pertenecientes a la misma organización propietaria de los equipos.   Un ejemplo es la red de televisión por cable, se colocaba una antena grande y la señal se canalizaba entre las casas de los suscriptores.   Actualmente, además de TV por cable, se proporciona Internet de dos vias en las partes sin uso del espectro.

7 Redes de Área Amplia   WAN - (Wide Area Network)   Abarca una gran área geográfica, un país o un continente.   Contiene un conjunto de computadoras para aplicaciones de usuarios (hosts).   Los hosts están conectados por una subred de comunicación.   Los clientes poseen los host.   Las compañías telefónicas o proveedores de servicios de Internet poseen la subred.   La subred lleva los mensajes de un host a otro.   La subred consta de dos componentes: Líneas de transmisión: mueven bits entre máquinas. Elementos de comunicación: son computadoras especializadas que conectan líneas de transmisión.

8 Redes de Área Amplia   Cuando los datos llegan a una línea de entrada, el elemento de conmutación (conmutador o enrutador) debe elegir una línea de salida en la cual reenviarlos.   Cada host está conectado a una LAN en la que existe un enrutador o puede estar conectado de manera directa al enrutador.

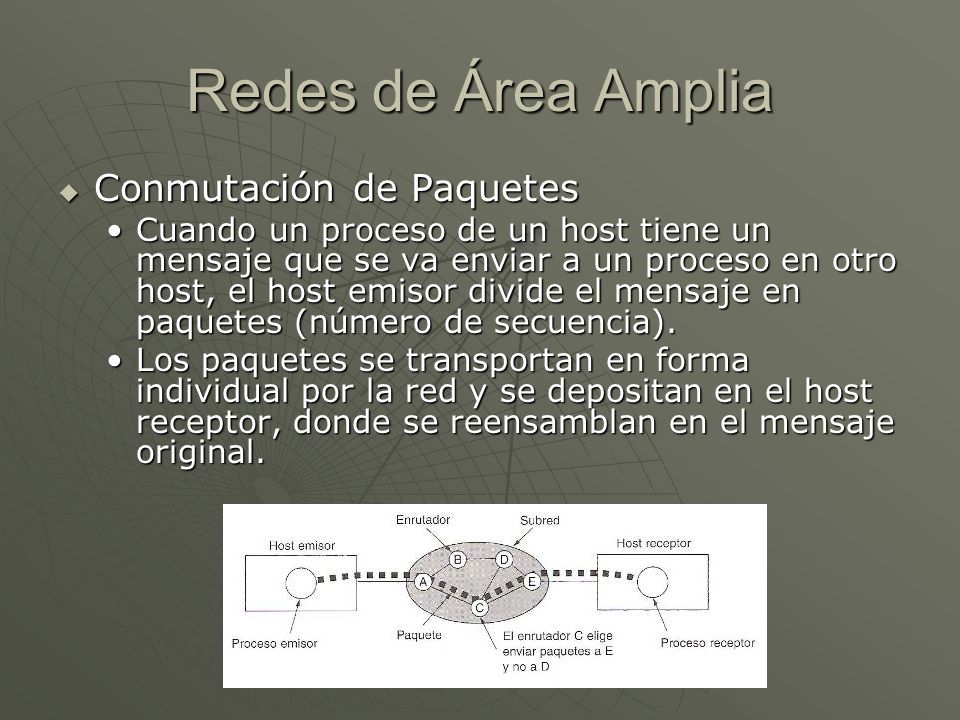

9 Redes de Área Amplia  Conmutación de Paquetes Cuando un proceso de un host tiene un mensaje que se va enviar a un proceso en otro host, el host emisor divide el mensaje en paquetes (número de secuencia).Cuando un proceso de un host tiene un mensaje que se va enviar a un proceso en otro host, el host emisor divide el mensaje en paquetes (número de secuencia). Los paquetes se transportan en forma individual por la red y se depositan en el host receptor, donde se reensamblan en el mensaje original.Los paquetes se transportan en forma individual por la red y se depositan en el host receptor, donde se reensamblan en el mensaje original.

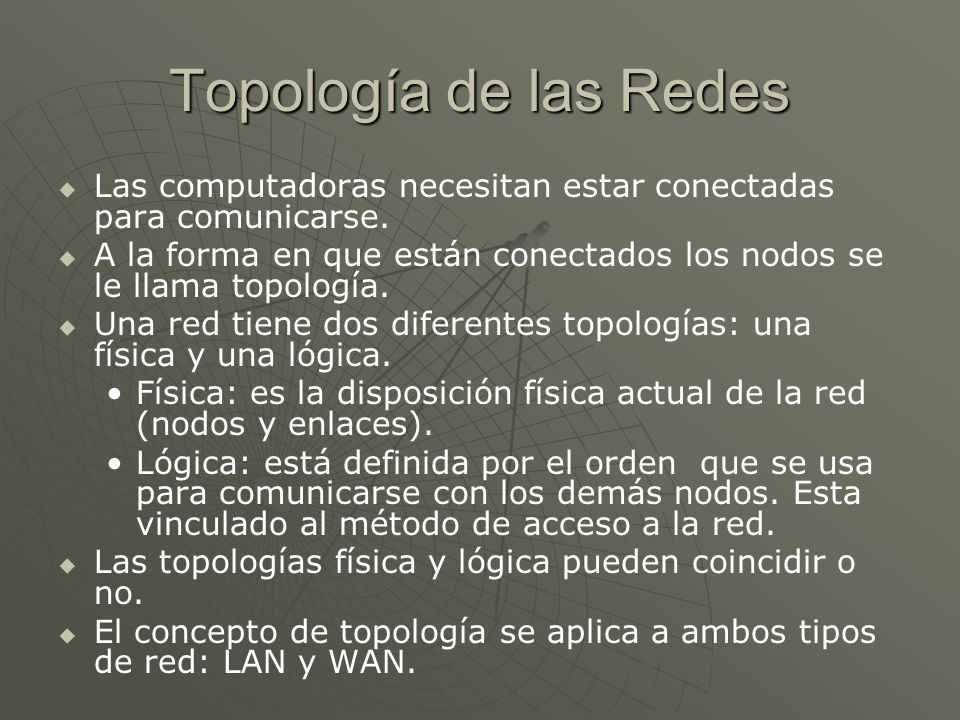

10 Topología de las Redes   Las computadoras necesitan estar conectadas para comunicarse.   A la forma en que están conectados los nodos se le llama topología.   Una red tiene dos diferentes topologías: una física y una lógica. Física: es la disposición física actual de la red (nodos y enlaces). Lógica: está definida por el orden que se usa para comunicarse con los demás nodos. Esta vinculado al método de acceso a la red.   Las topologías física y lógica pueden coincidir o no.   El concepto de topología se aplica a ambos tipos de red: LAN y WAN.

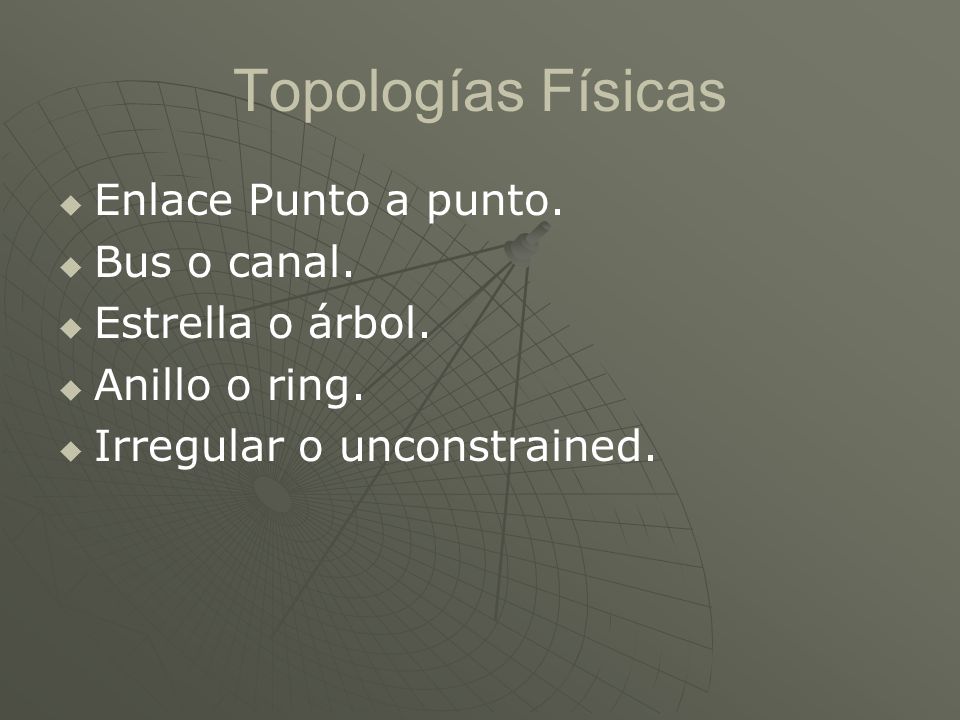

11 Topologías Físicas   Enlace Punto a punto.   Bus o canal.   Estrella o árbol.   Anillo o ring.   Irregular o unconstrained.

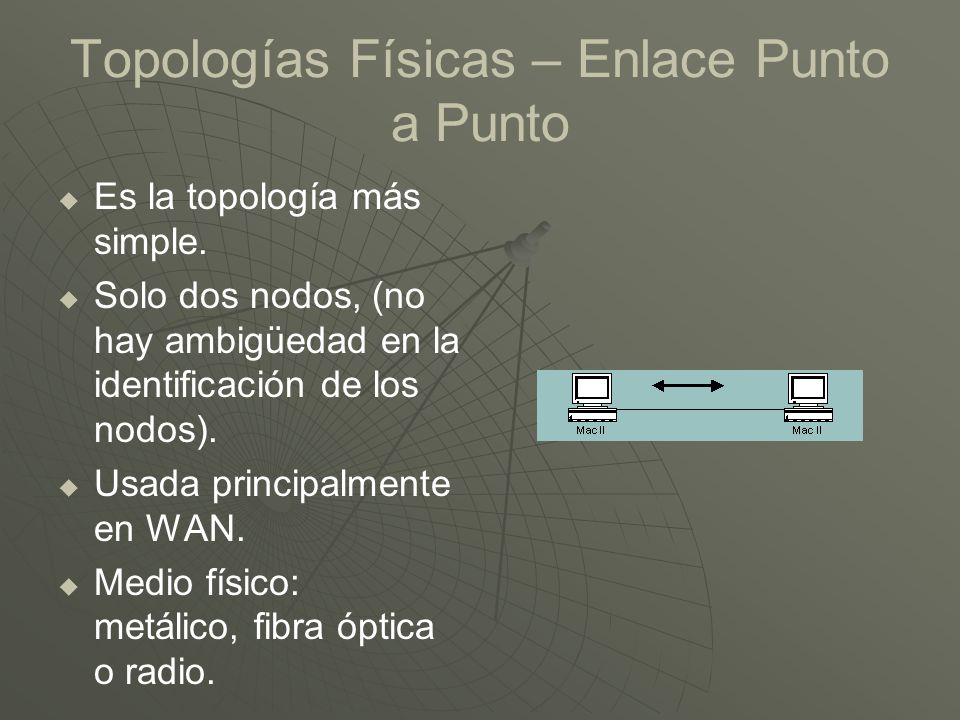

12 Topologías Físicas – Enlace Punto a Punto   Es la topología más simple.   Solo dos nodos, (no hay ambigüedad en la identificación de los nodos).   Usada principalmente en WAN.   Medio físico: metálico, fibra óptica o radio.

13 Topologías Físicas - Bus o canal   Un único camino para la señal.   Cualquier señal que se envíe al medio pueden leerla todos los equipos (uno escribe y todos leen).   Usada en LAN.   Medio físico: metálico (UTP, coaxial), o radio.   Método de Acceso al medio: CSMA/CD.

14 Topologías Físicas - Estrella o árbol   Un único camino para la señal.   Uno escribe todos leen.   Usada en LAN.   Medio físico: metalico (UTP, coaxial), fibra óptica simple o doble.   Método de Acceso al medio: CSMA/CD.

15 Topologías Físicas - Anillo o ring   Un único camino para la señal.   Esta formada por un conjunto de lineas punto a punto.   Uno escribe todos leen.   Usada en LAN.   Medio físico: metálico (UTP, coaxial), fibra óptica simple o doble.   Método de Acceso al medio: Token Ring.

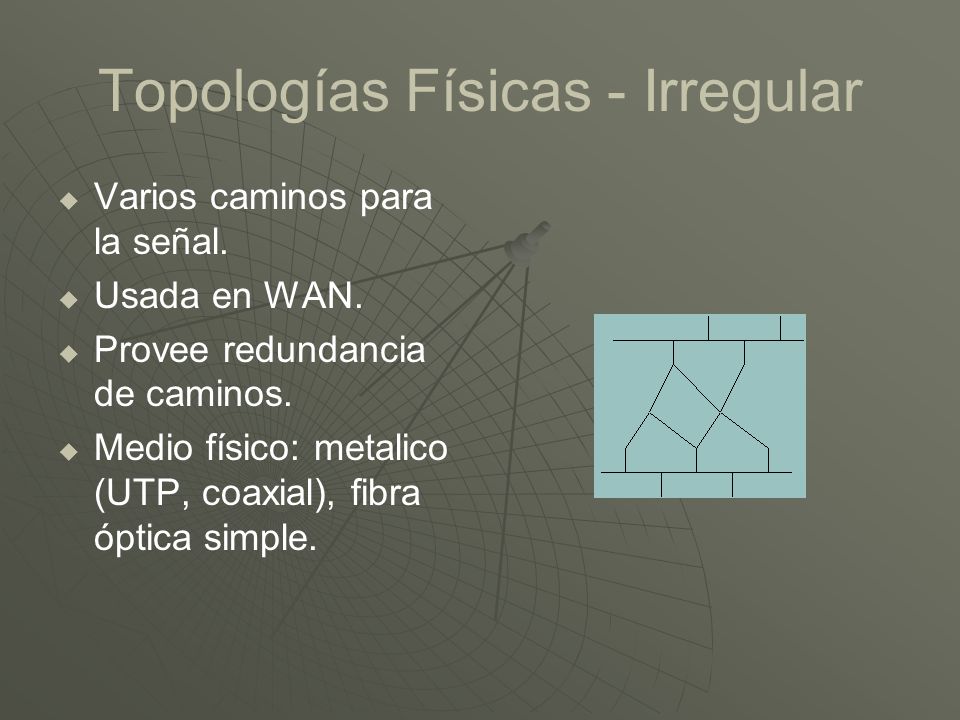

16 Topologías Físicas - Irregular   Varios caminos para la señal.   Usada en WAN.   Provee redundancia de caminos.   Medio físico: metalico (UTP, coaxial), fibra óptica simple.

17 Métodos de Acceso al Medio - Métodos de Acceso al Medio - CSMA/CD   CSMA/CD (Carrier Sense Multiple Access / Collision Detection) - Acceso Múltiple Detección de portadora / Detección de Colisiones. Se basa en escuchar (sensar) el medio (la portadora) con el fin de detectar si está ocupado o libre (mediante el nivel de voltaje en el cable). Si el medio está libre dos o más estaciones tienen derecho a transmitir. Si dos de ellas transmiten a la vez se producen colisiones. Para detectar las colisiones se debe medir continuamente el nivel de señal del medio. Si se advierte un aumento de nivel en la señal eléctrica en el medio, la estación que lo detecta envía una alarma.

18 Métodos de Acceso al Medio - Métodos de Acceso al Medio - TOKEN RING   Token Ring o paso de testigo. Se basa en el paso de un testigo (token). El acceso al medio es arbitrado. No hay colisiones.
