1 REDES INFORMÁTICAS

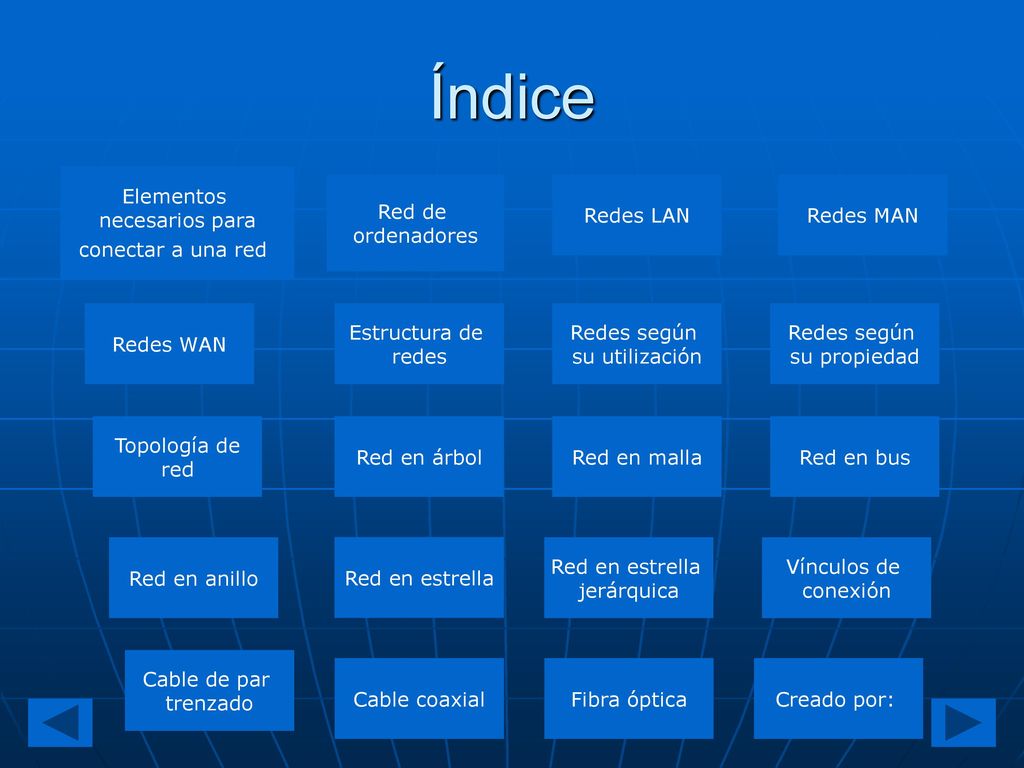

2 Índice Elementos necesarios para conectar a una red Red de ordenadores
Redes LAN Redes MAN Redes WAN Estructura de redes Redes según su utilización Redes según su propiedad Topología de red Red en árbol Red en malla Red en bus Red en anillo Red en estrella Red en estrella jerárquica Vínculos de conexión Cable de par trenzado Cable coaxial Fibra óptica Creado por:

3 Elementos necesarios para conectar a un red
Primero debemos saber el significado de una red informática: Es un sistema donde los elementos que lo componen son autónomos y están conectados entre si por medios físicos y lógicos y que pueden conectarse para compartir recursos. Con respecto a la estructura física una red la constituyen dos o más ordenadores que comparten determinados recursos, sea hardware o software. Y respecto al lógico corresponde al traslado de datos, información, programas, etc. de un lugar a otro.

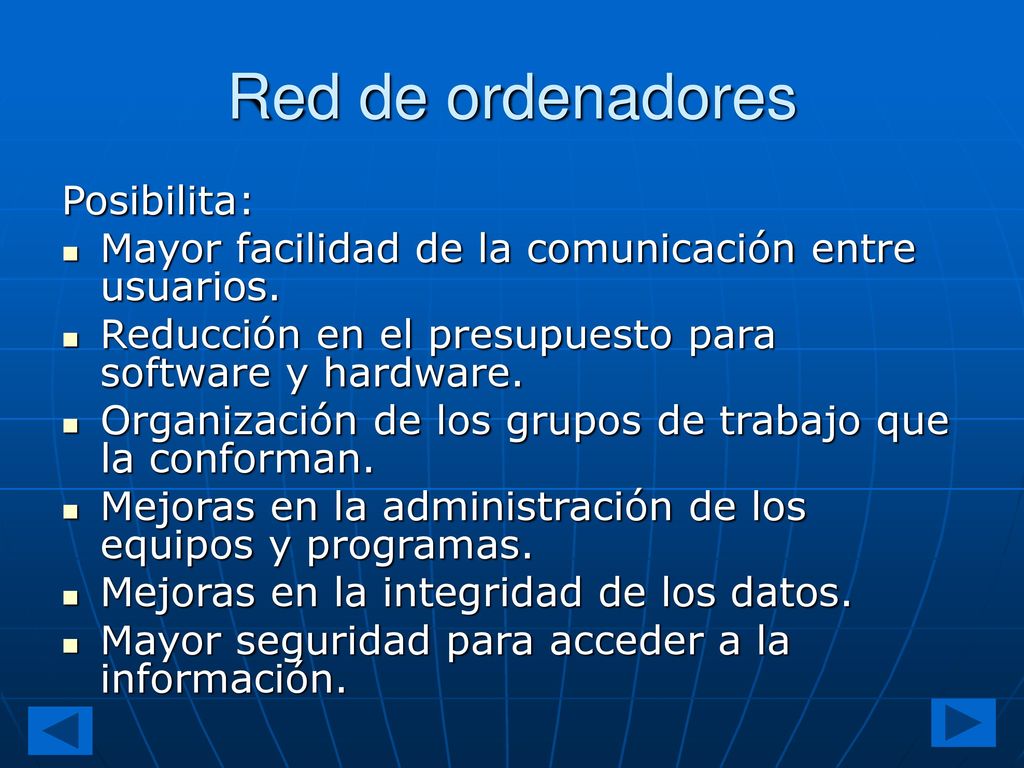

4 Red de ordenadores Posibilita:
Mayor facilidad de la comunicación entre usuarios. Reducción en el presupuesto para software y hardware. Organización de los grupos de trabajo que la conforman. Mejoras en la administración de los equipos y programas. Mejoras en la integridad de los datos. Mayor seguridad para acceder a la información.

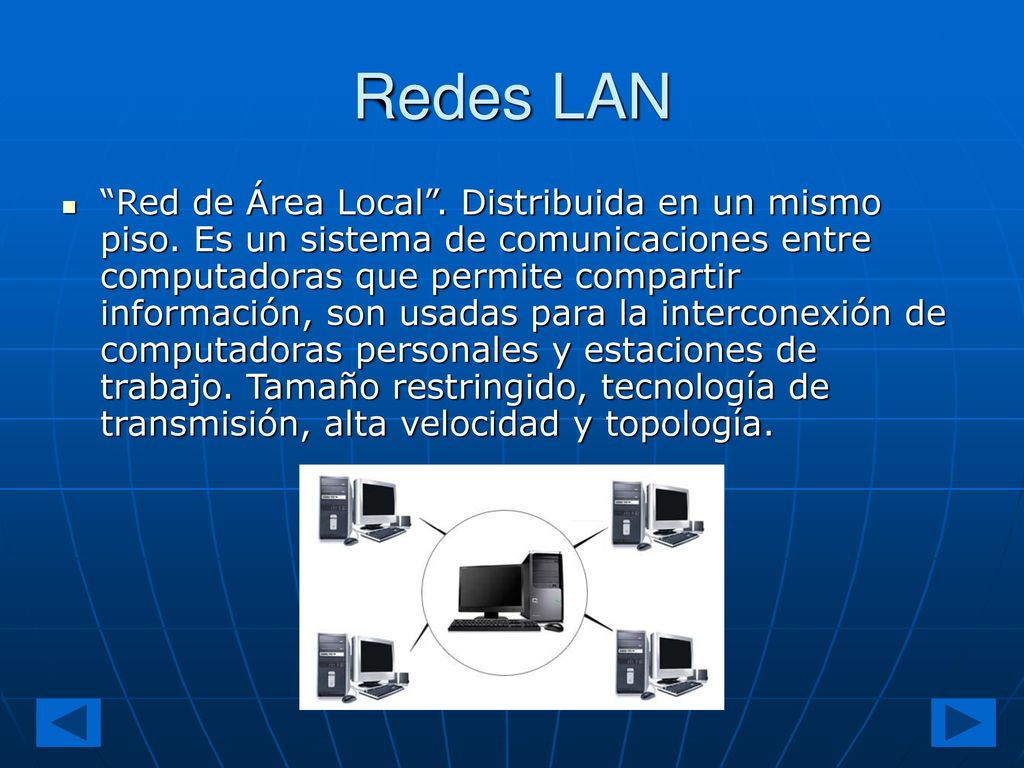

5 Redes LAN “Red de Área Local”. Distribuida en un mismo piso. Es un sistema de comunicaciones entre computadoras que permite compartir información, son usadas para la interconexión de computadoras personales y estaciones de trabajo. Tamaño restringido, tecnología de transmisión, alta velocidad y topología.

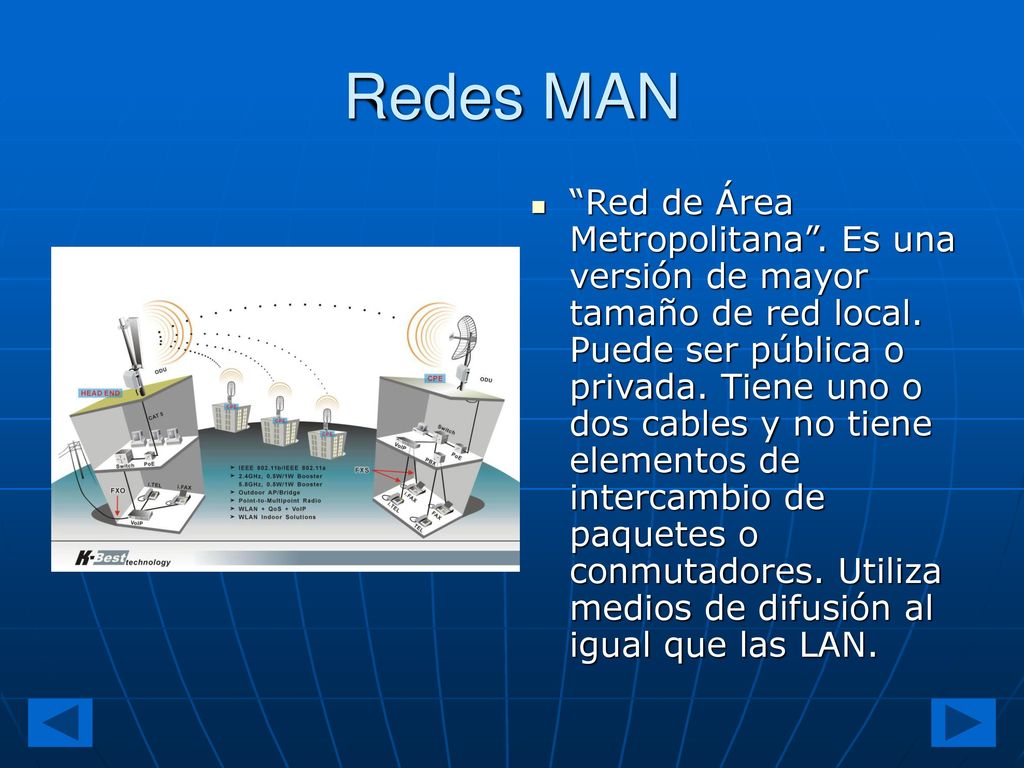

6 Redes MAN “Red de Área Metropolitana”. Es una versión de mayor tamaño de red local. Puede ser pública o privada. Tiene uno o dos cables y no tiene elementos de intercambio de paquetes o conmutadores. Utiliza medios de difusión al igual que las LAN.

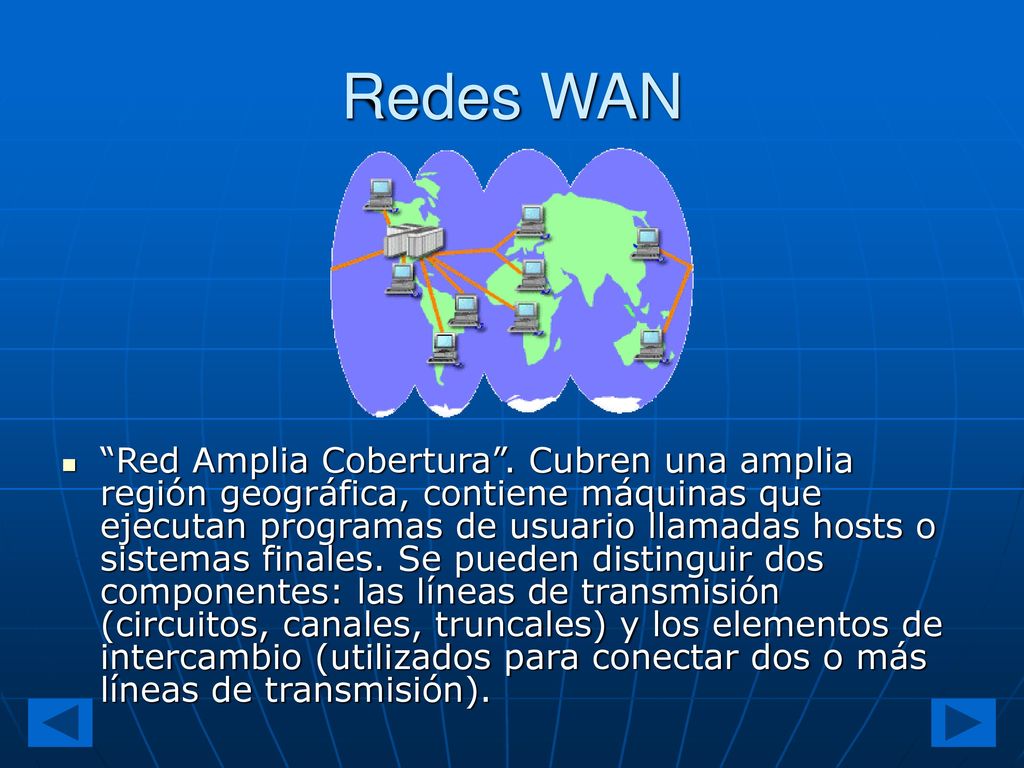

7 Redes WAN “Red Amplia Cobertura”. Cubren una amplia región geográfica, contiene máquinas que ejecutan programas de usuario llamadas hosts o sistemas finales. Se pueden distinguir dos componentes: las líneas de transmisión (circuitos, canales, truncales) y los elementos de intercambio (utilizados para conectar dos o más líneas de transmisión).

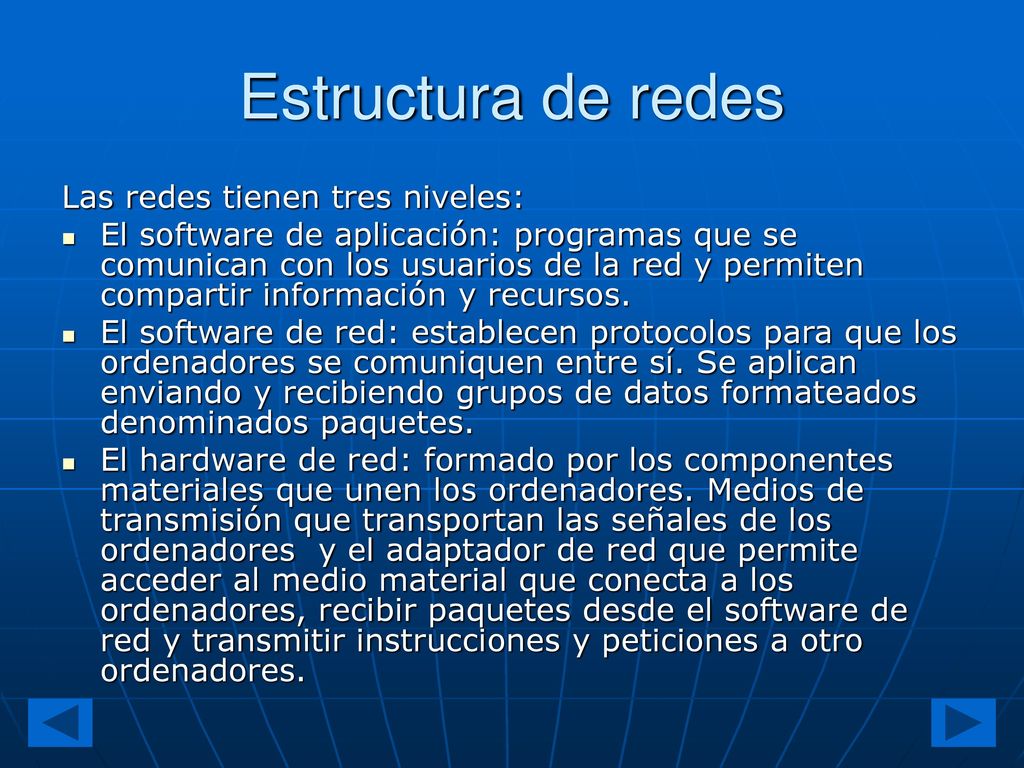

8 Estructura de redes Las redes tienen tres niveles:
El software de aplicación: programas que se comunican con los usuarios de la red y permiten compartir información y recursos. El software de red: establecen protocolos para que los ordenadores se comuniquen entre sí. Se aplican enviando y recibiendo grupos de datos formateados denominados paquetes. El hardware de red: formado por los componentes materiales que unen los ordenadores. Medios de transmisión que transportan las señales de los ordenadores y el adaptador de red que permite acceder al medio material que conecta a los ordenadores, recibir paquetes desde el software de red y transmitir instrucciones y peticiones a otro ordenadores.

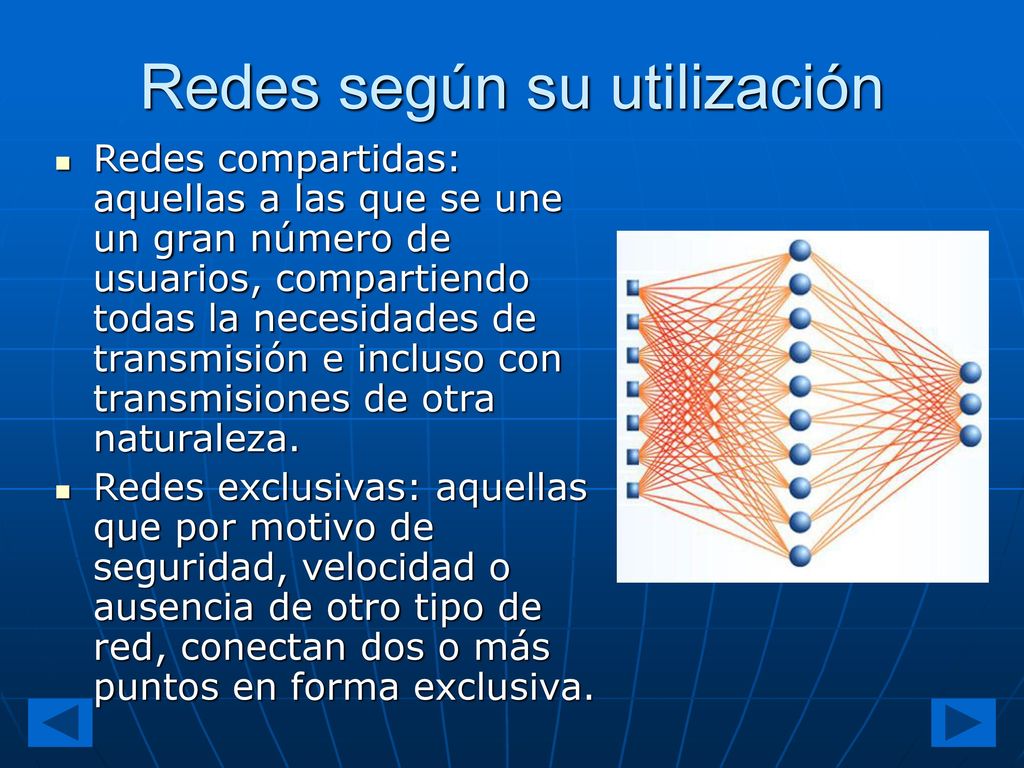

9 Redes según su utilización
Redes compartidas: aquellas a las que se une un gran número de usuarios, compartiendo todas la necesidades de transmisión e incluso con transmisiones de otra naturaleza. Redes exclusivas: aquellas que por motivo de seguridad, velocidad o ausencia de otro tipo de red, conectan dos o más puntos en forma exclusiva.

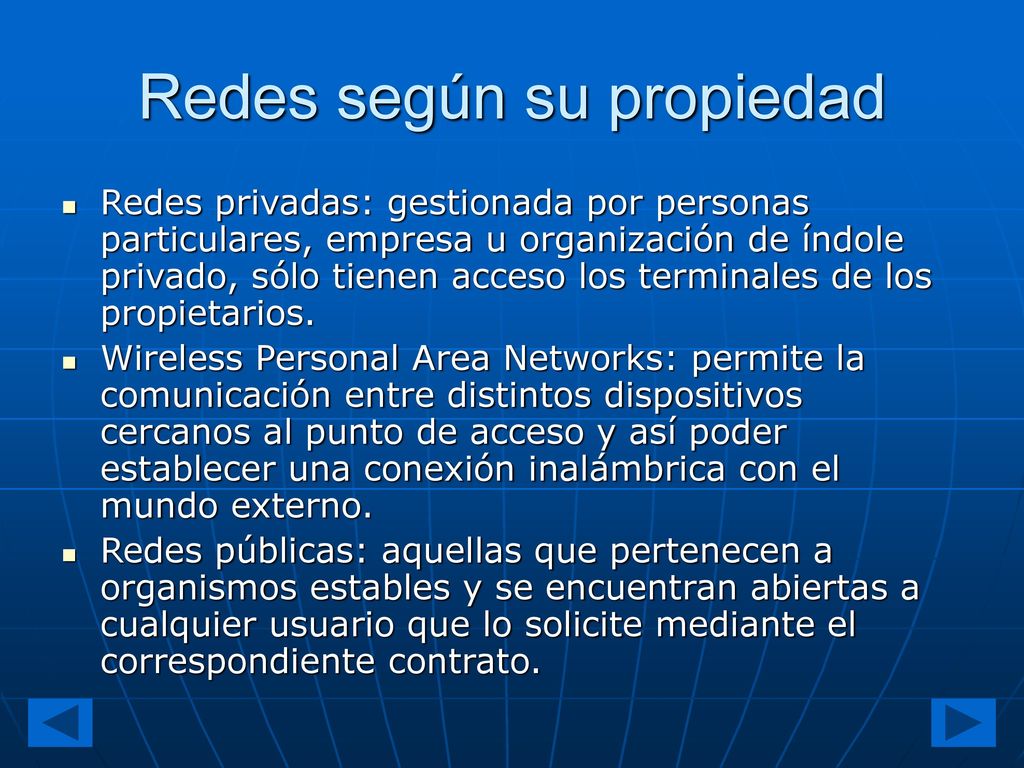

10 Redes según su propiedad
Redes privadas: gestionada por personas particulares, empresa u organización de índole privado, sólo tienen acceso los terminales de los propietarios. Wireless Personal Area Networks: permite la comunicación entre distintos dispositivos cercanos al punto de acceso y así poder establecer una conexión inalámbrica con el mundo externo. Redes públicas: aquellas que pertenecen a organismos estables y se encuentran abiertas a cualquier usuario que lo solicite mediante el correspondiente contrato.

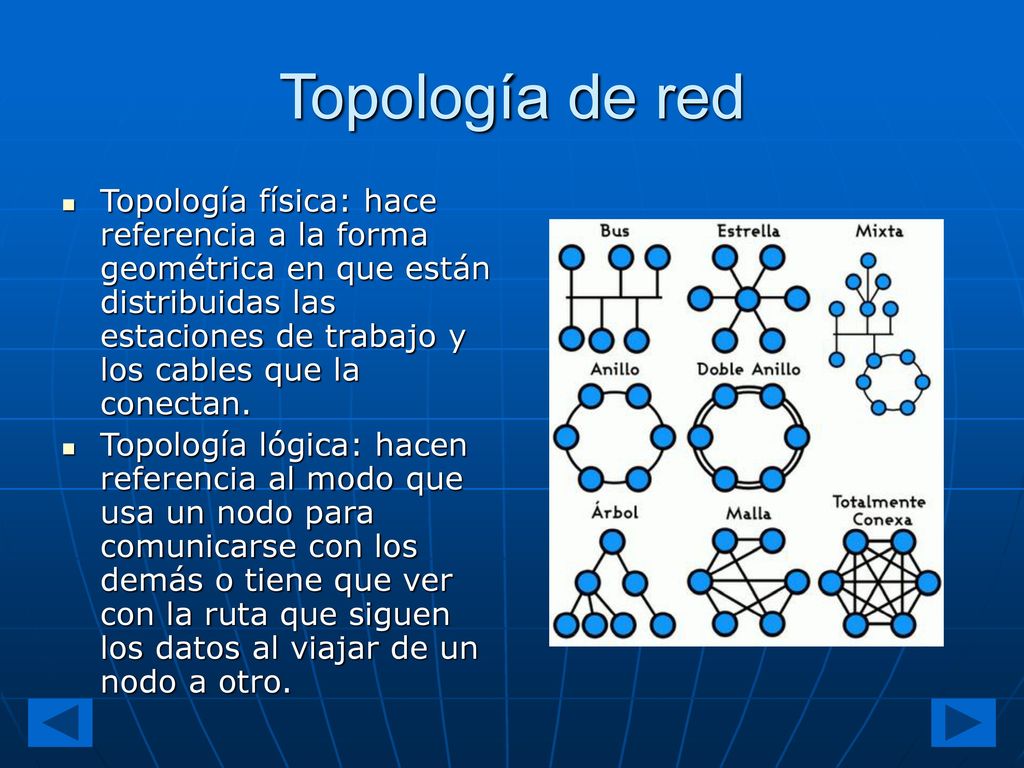

11 Topología de red Topología física: hace referencia a la forma geométrica en que están distribuidas las estaciones de trabajo y los cables que la conectan. Topología lógica: hacen referencia al modo que usa un nodo para comunicarse con los demás o tiene que ver con la ruta que siguen los datos al viajar de un nodo a otro.

12 Red en árbol En esta topología los nodos están conectados en forma de árbol.

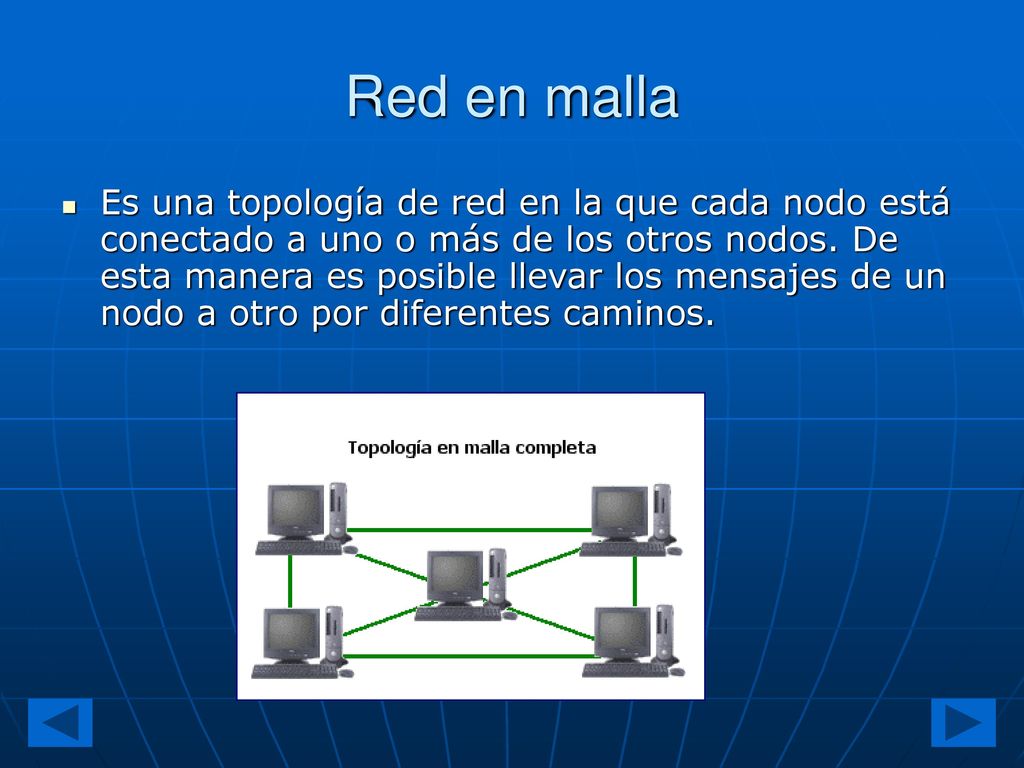

13 Red en malla Es una topología de red en la que cada nodo está conectado a uno o más de los otros nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos.

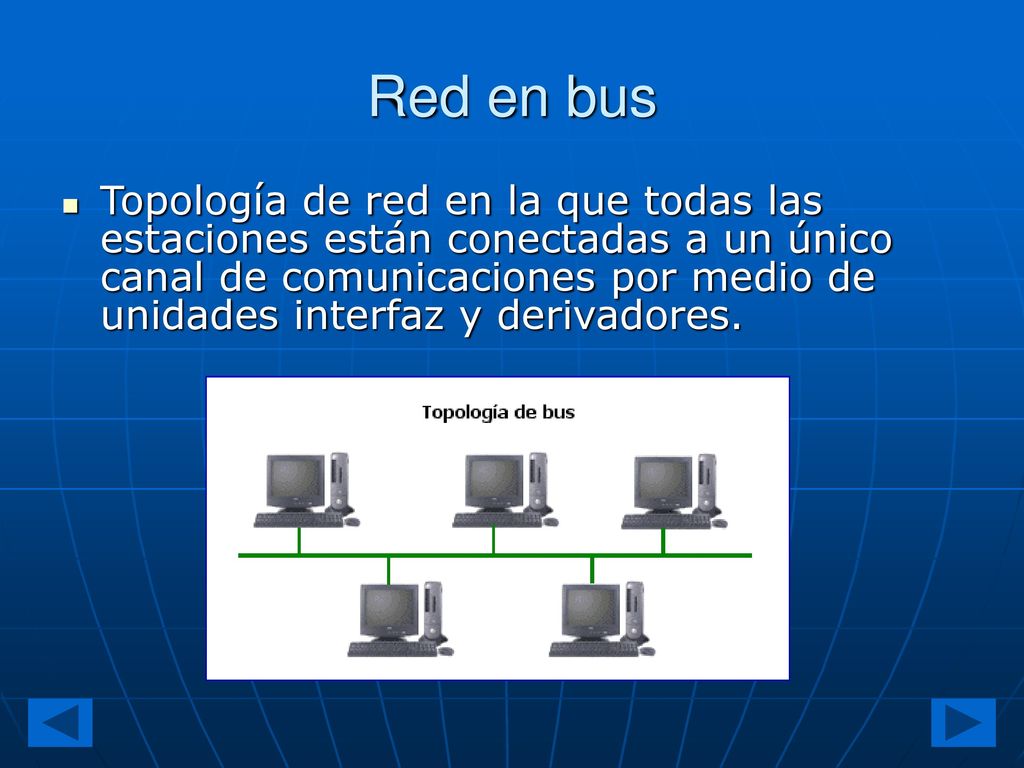

14 Red en bus Topología de red en la que todas las estaciones están conectadas a un único canal de comunicaciones por medio de unidades interfaz y derivadores.

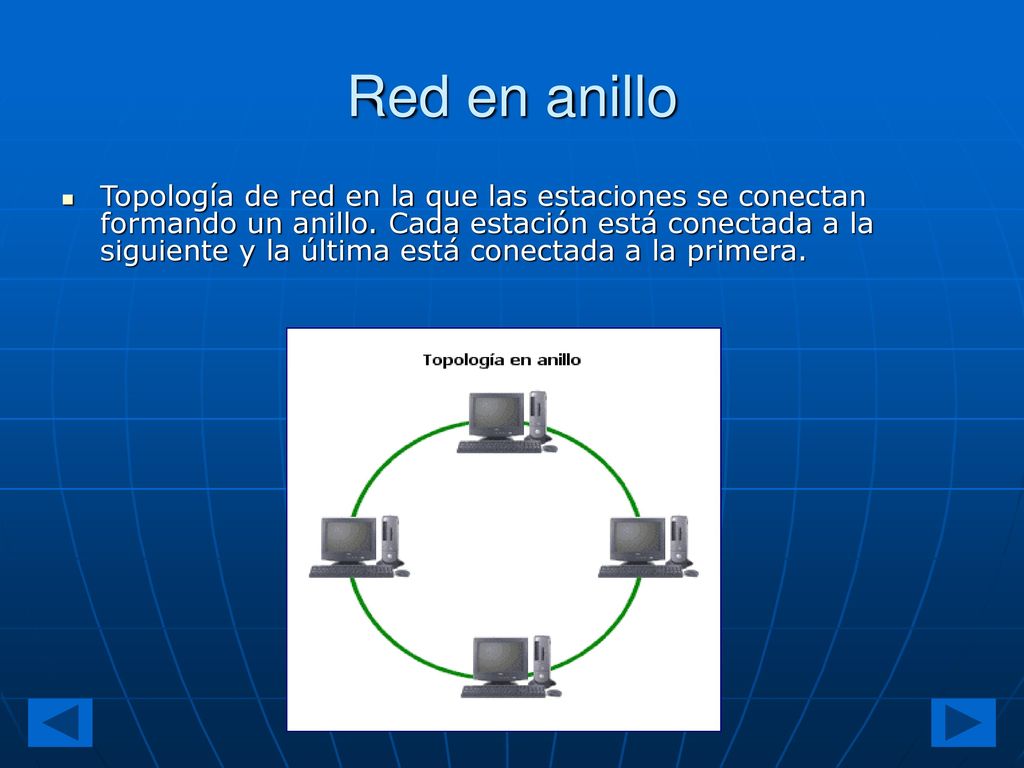

15 Red en anillo Topología de red en la que las estaciones se conectan formando un anillo. Cada estación está conectada a la siguiente y la última está conectada a la primera.

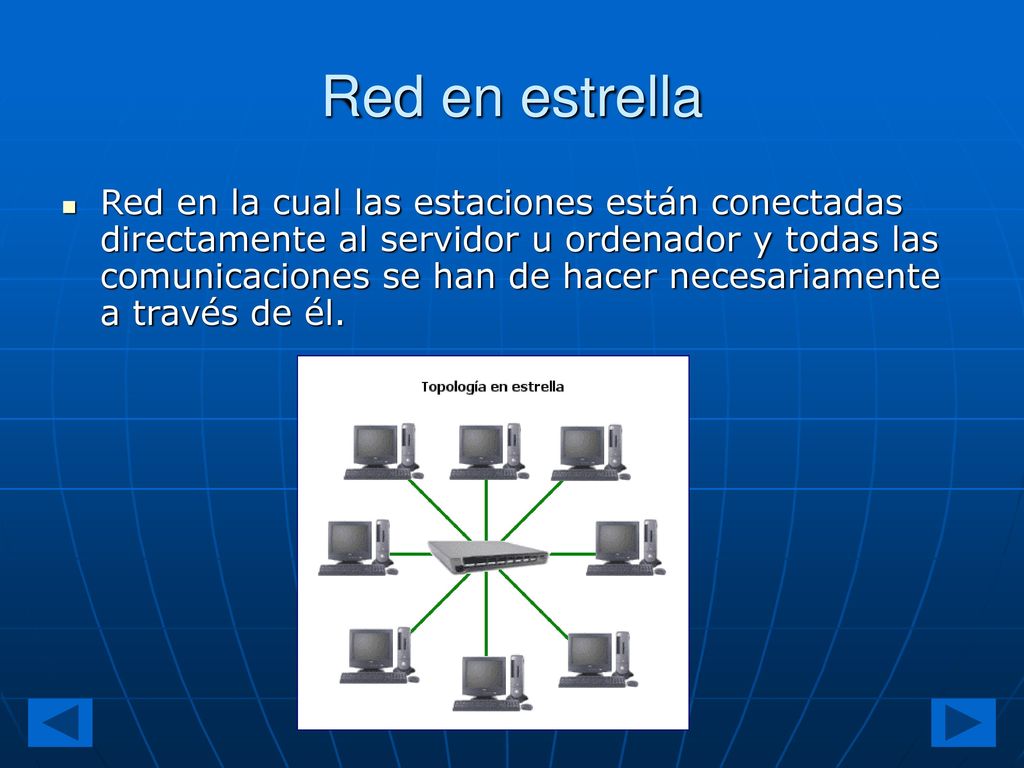

16 Red en estrella Red en la cual las estaciones están conectadas directamente al servidor u ordenador y todas las comunicaciones se han de hacer necesariamente a través de él.

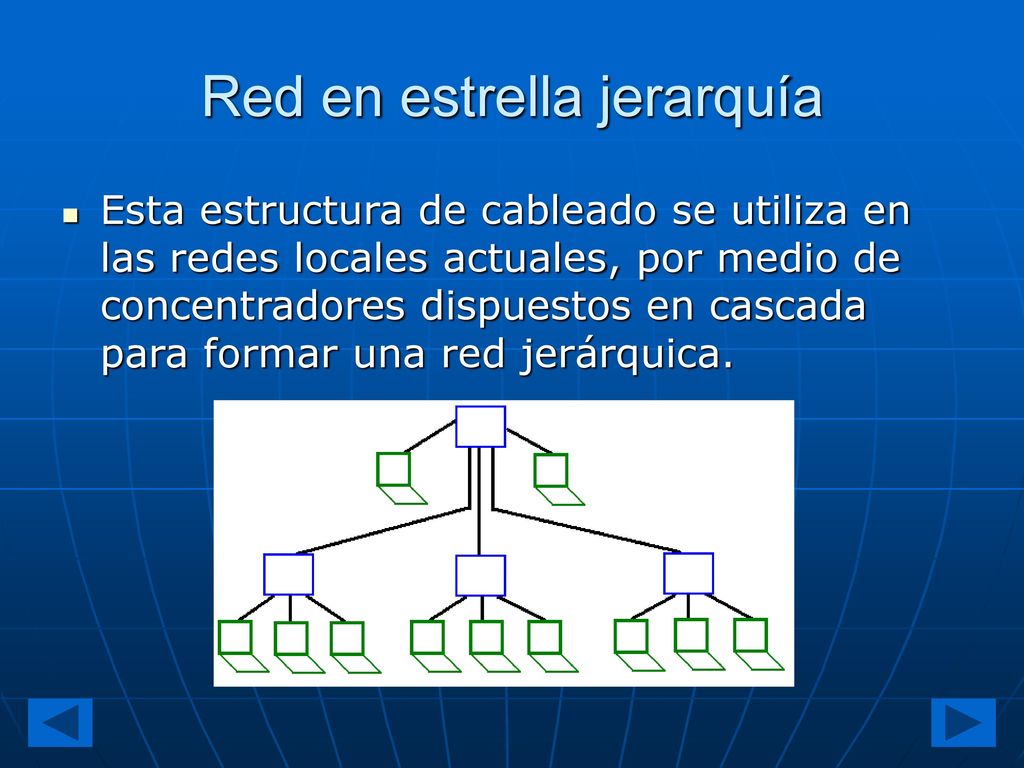

17 Red en estrella jerarquía
Esta estructura de cableado se utiliza en las redes locales actuales, por medio de concentradores dispuestos en cascada para formar una red jerárquica.

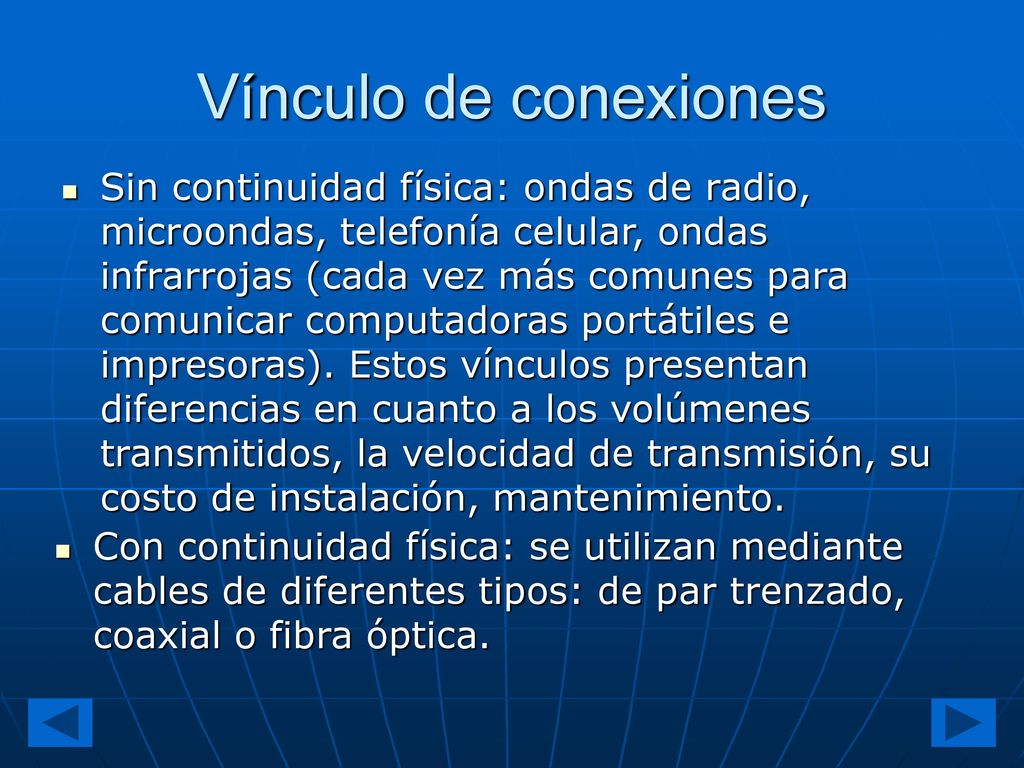

18 Vínculo de conexiones Sin continuidad física: ondas de radio, microondas, telefonía celular, ondas infrarrojas (cada vez más comunes para comunicar computadoras portátiles e impresoras). Estos vínculos presentan diferencias en cuanto a los volúmenes transmitidos, la velocidad de transmisión, su costo de instalación, mantenimiento. Con continuidad física: se utilizan mediante cables de diferentes tipos: de par trenzado, coaxial o fibra óptica.

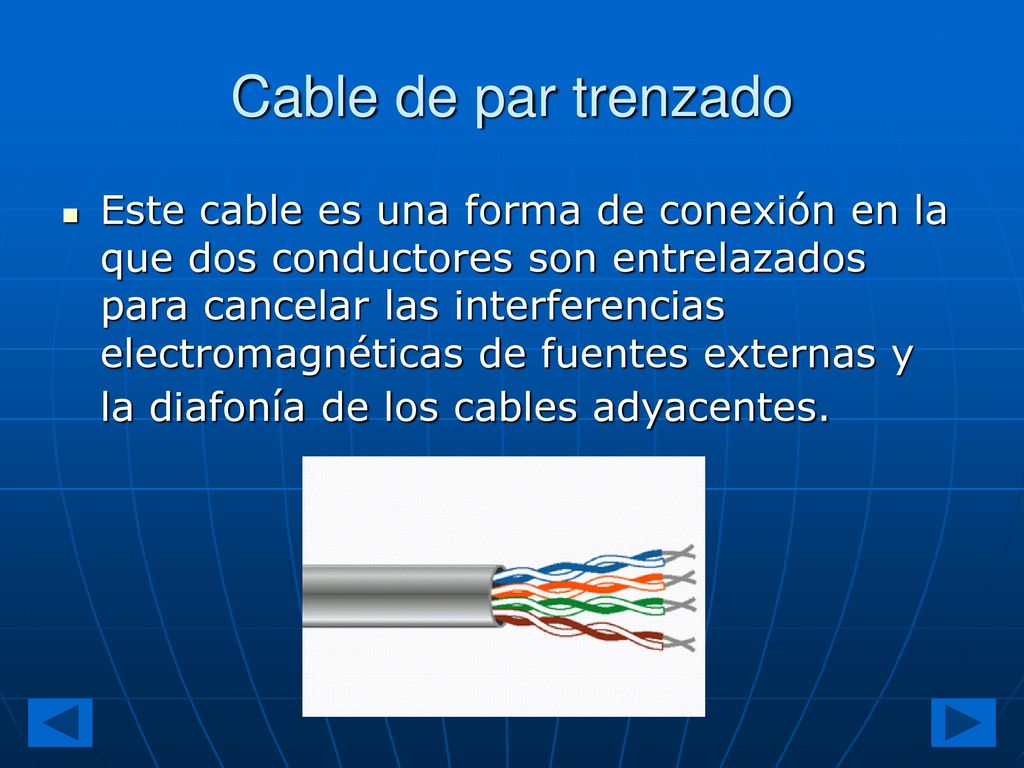

19 Cable de par trenzado Este cable es una forma de conexión en la que dos conductores son entrelazados para cancelar las interferencias electromagnéticas de fuentes externas y la diafonía de los cables adyacentes.

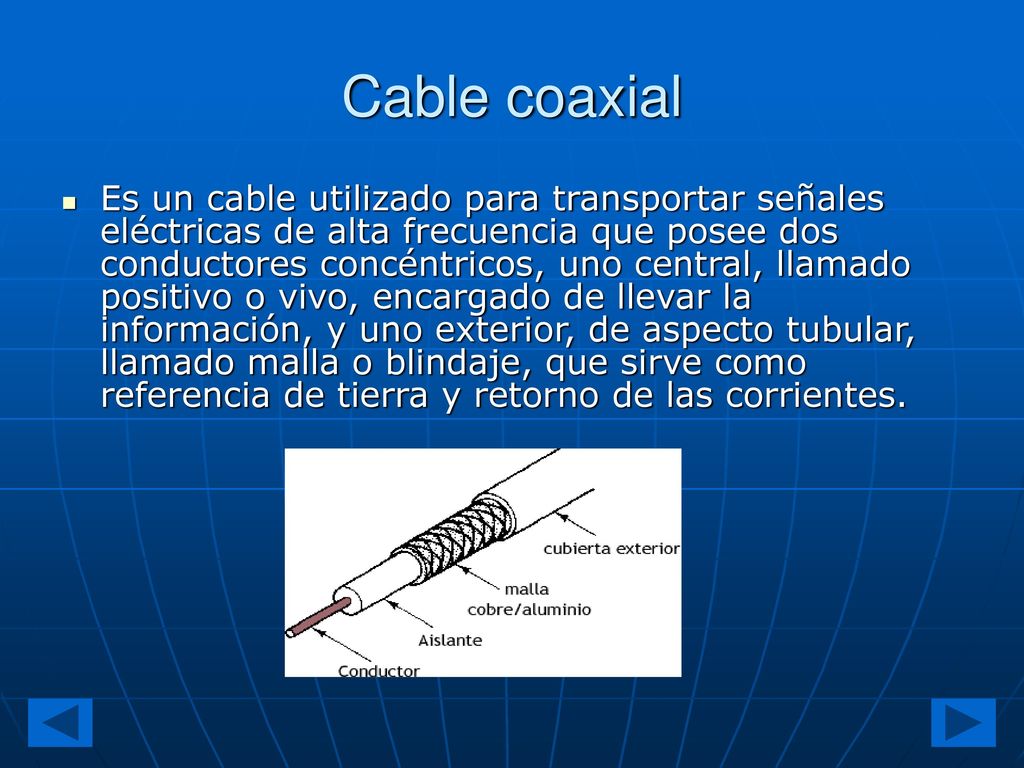

20 Cable coaxial Es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado positivo o vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla o blindaje, que sirve como referencia de tierra y retorno de las corrientes.

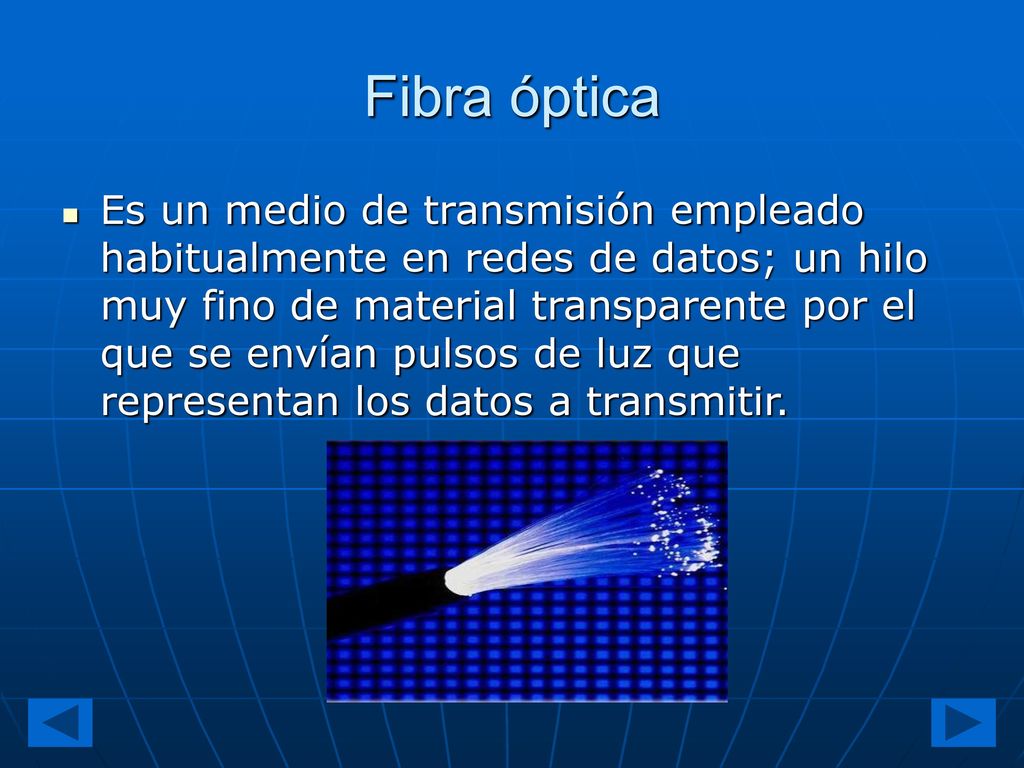

21 Fibra óptica Es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente por el que se envían pulsos de luz que representan los datos a transmitir.

22 LUCÍA MARRONE 4º EGO – Nazaret nº 8171 2009
