1 Conceptos básicos de redes Natalia Bañaga Mendoza Diego Alfonso Morales Hernandez Prof. Cristóbal Cruz Informática–sub modulo I COBACH 02 3ro C T.V

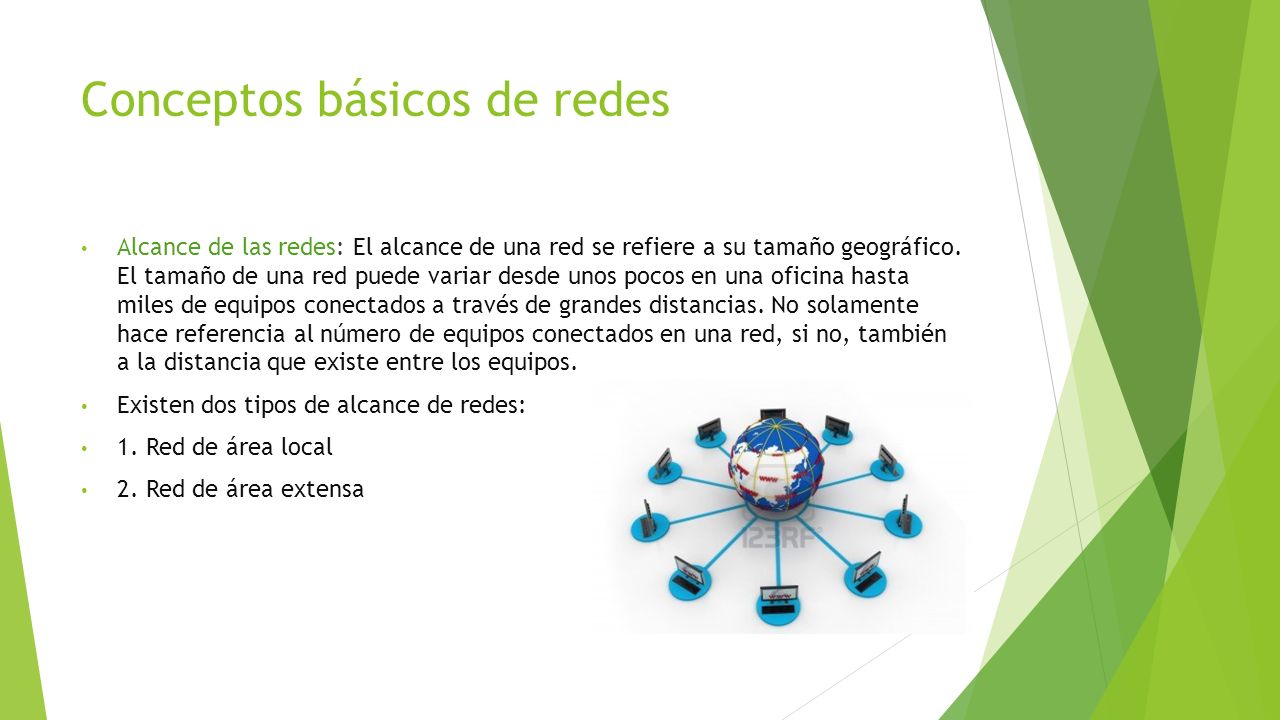

2 Conceptos básicos de redes Alcance de las redes: El alcance de una red se refiere a su tamaño geográfico. El tamaño de una red puede variar desde unos pocos en una oficina hasta miles de equipos conectados a través de grandes distancias. No solamente hace referencia al número de equipos conectados en una red, si no, también a la distancia que existe entre los equipos. Existen dos tipos de alcance de redes: 1. Red de área local 2. Red de área extensa

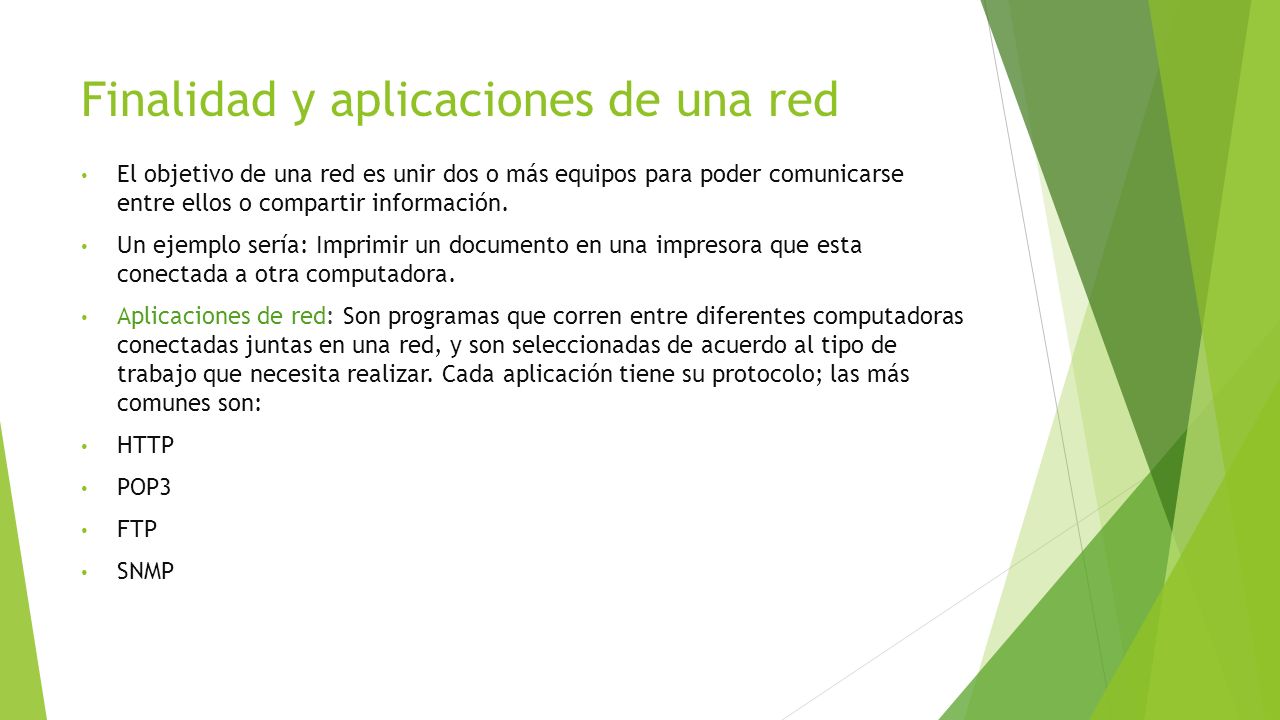

3 Finalidad y aplicaciones de una red El objetivo de una red es unir dos o más equipos para poder comunicarse entre ellos o compartir información. Un ejemplo sería: Imprimir un documento en una impresora que esta conectada a otra computadora. Aplicaciones de red: Son programas que corren entre diferentes computadoras conectadas juntas en una red, y son seleccionadas de acuerdo al tipo de trabajo que necesita realizar. Cada aplicación tiene su protocolo; las más comunes son: HTTP POP3 FTP SNMP

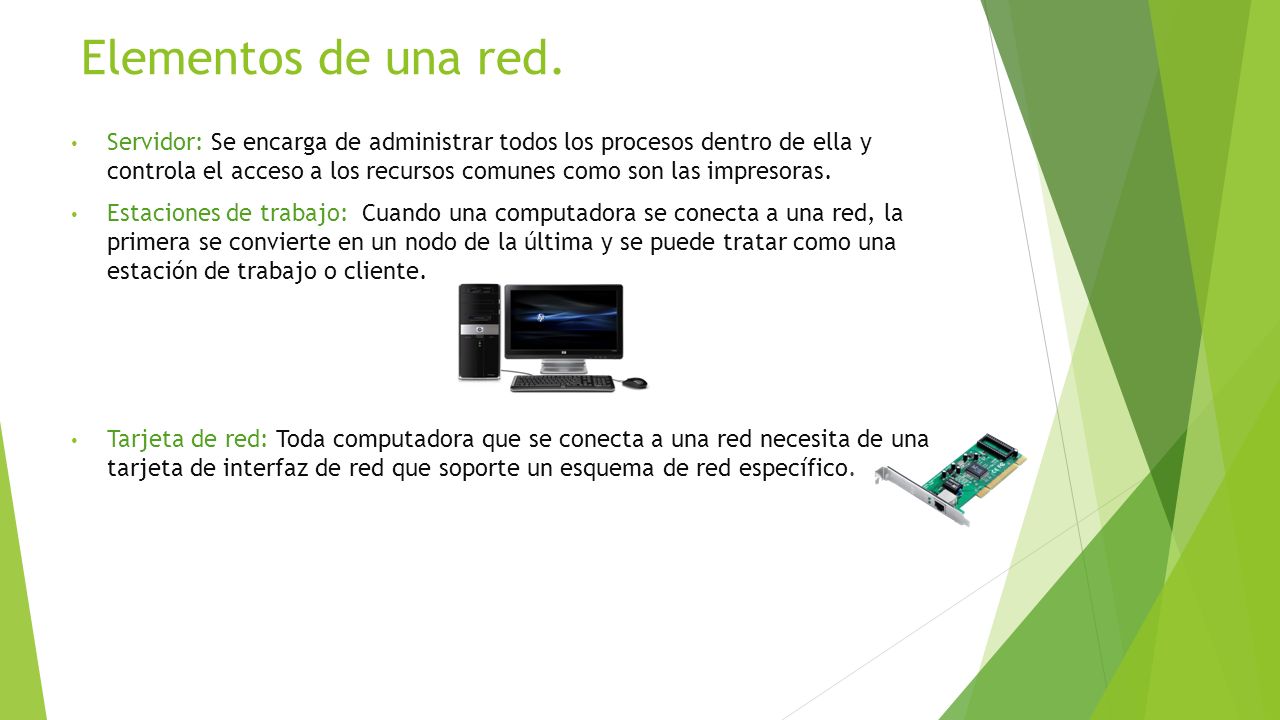

4 Elementos de una red. Servidor: Se encarga de administrar todos los procesos dentro de ella y controla el acceso a los recursos comunes como son las impresoras. Estaciones de trabajo: Cuando una computadora se conecta a una red, la primera se convierte en un nodo de la última y se puede tratar como una estación de trabajo o cliente. Tarjeta de red: Toda computadora que se conecta a una red necesita de una tarjeta de interfaz de red que soporte un esquema de red específico.

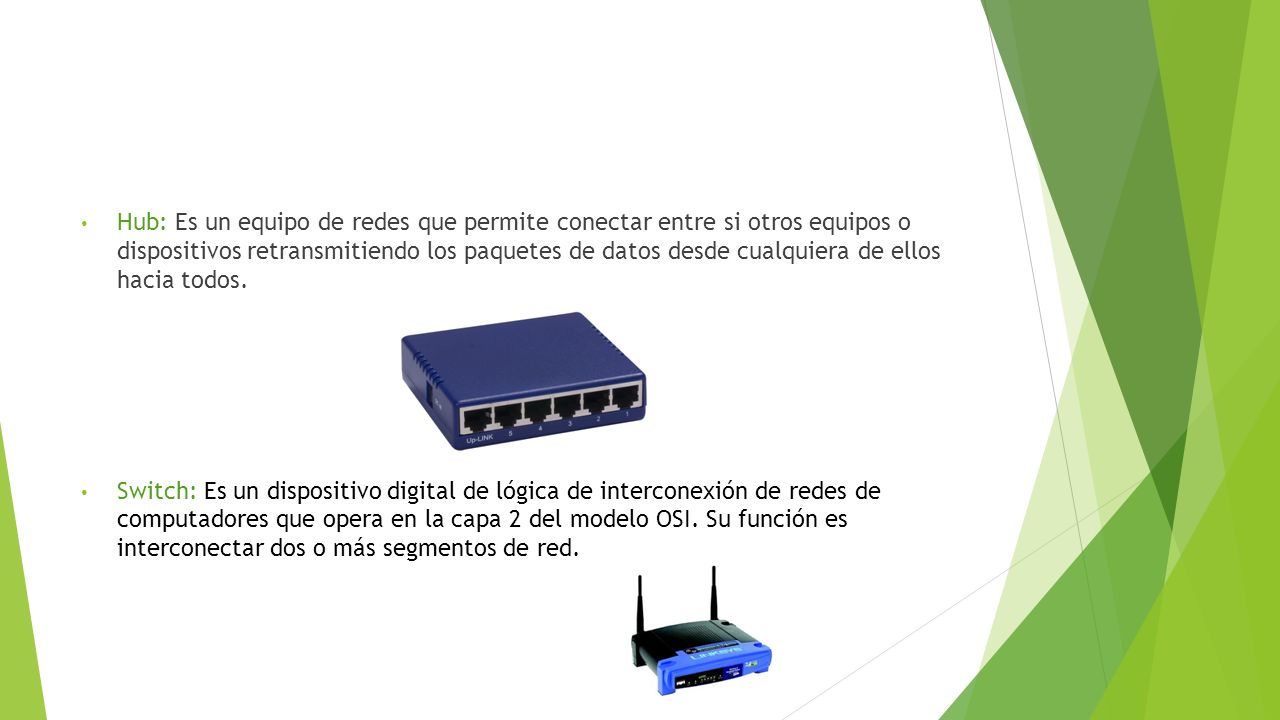

5 Hub: Es un equipo de redes que permite conectar entre si otros equipos o dispositivos retransmitiendo los paquetes de datos desde cualquiera de ellos hacia todos. Switch: Es un dispositivo digital de lógica de interconexión de redes de computadores que opera en la capa 2 del modelo OSI. Su función es interconectar dos o más segmentos de red.

6 Cableado: Los más populares son: cable de par trenzado, cable coaxial y fibra óptica.

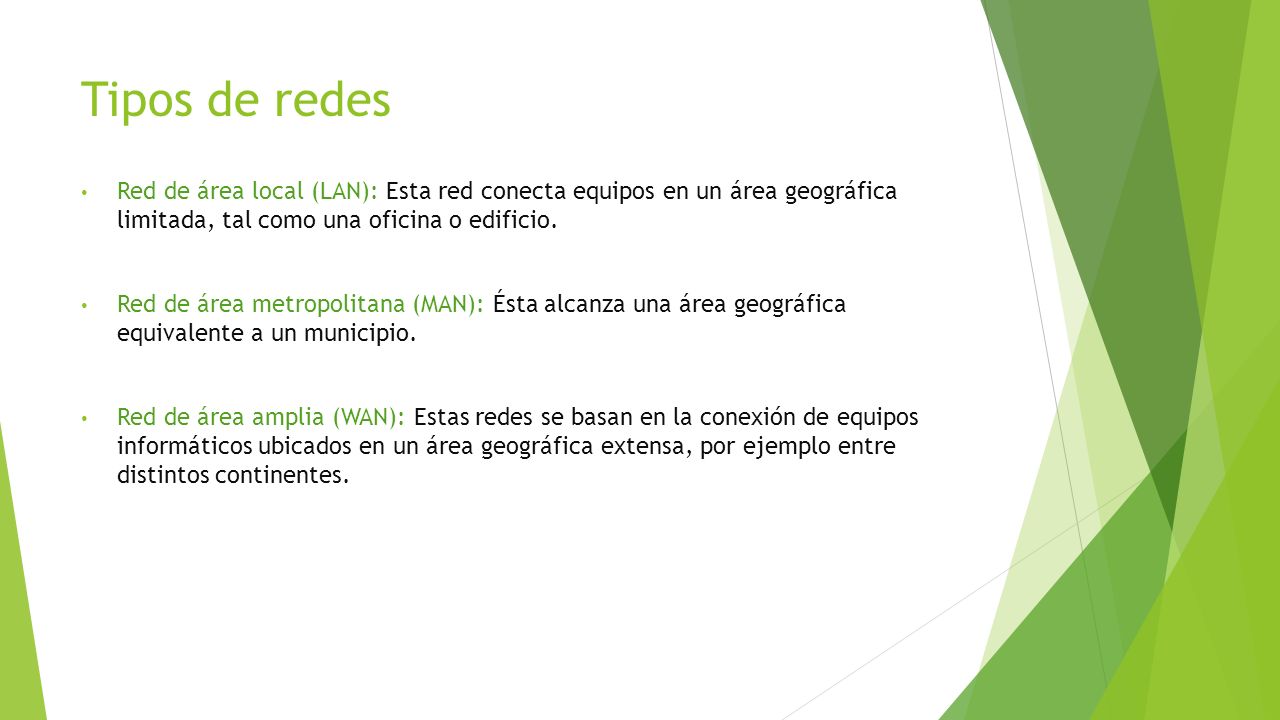

7 Tipos de redes Red de área local (LAN): Esta red conecta equipos en un área geográfica limitada, tal como una oficina o edificio. Red de área metropolitana (MAN): Ésta alcanza una área geográfica equivalente a un municipio. Red de área amplia (WAN): Estas redes se basan en la conexión de equipos informáticos ubicados en un área geográfica extensa, por ejemplo entre distintos continentes.

8 Topología de redes LAN: Hay dos tipos de topología: Física y lógica. El tipo de topología determina las capacidades de red, por ejemplo la facilidad de configuración velocidad y longitudes de cables. Topologías físicas: Una topología física define el modo en que se conecta la computadora, impresora y otros dispositivos a una red. Las más comunes son: Bus: En la topología de bus cada computadora se conecta a un cable común, el cable conecta a una computadora al siguiente como una línea de autobús que recorre una ciudad.

9 Anillo: La topología de anillo se compone de un solo anillo formado por computadoras y cables. El anillo consiste en conectar todos los ordenadores en un bucle cerrado.

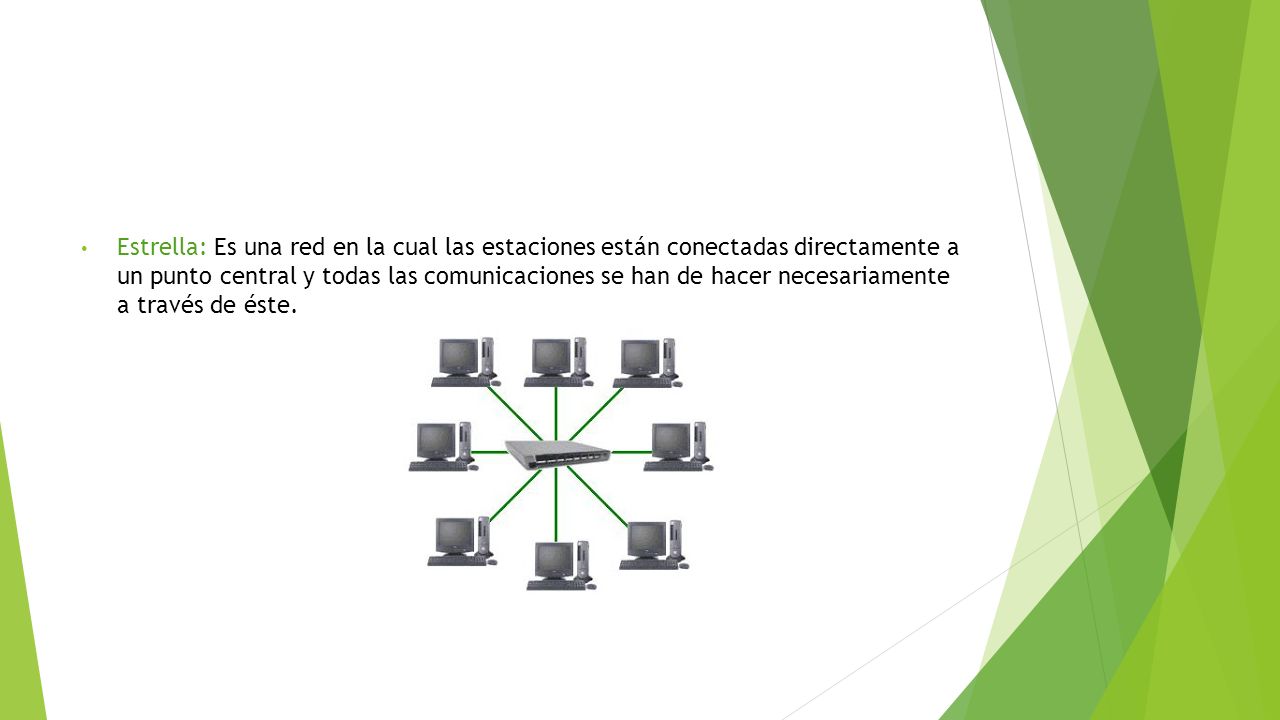

10 Estrella: Es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de éste.

11 Estrella extendida: Esta topología es igual a la anterior, sólo que a diferencia de la topología en estrella en ésta cada nodo puede ser el principal de las demás máquinas.

12 Malla Es una topología en la que cada computadora esta conectado a las demás computadoras. De esta manera es posible llevar los mensajes de un computador a otro por distintos caminos.

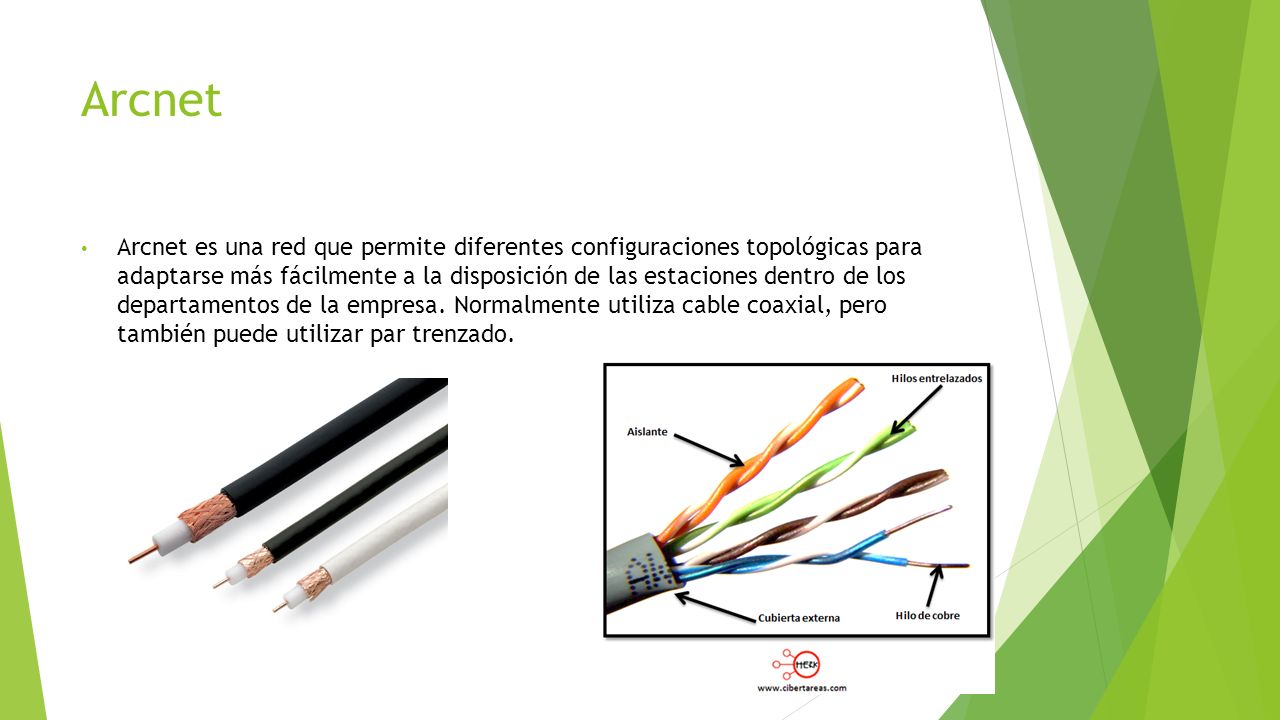

13 Arcnet Arcnet es una red que permite diferentes configuraciones topológicas para adaptarse más fácilmente a la disposición de las estaciones dentro de los departamentos de la empresa. Normalmente utiliza cable coaxial, pero también puede utilizar par trenzado.

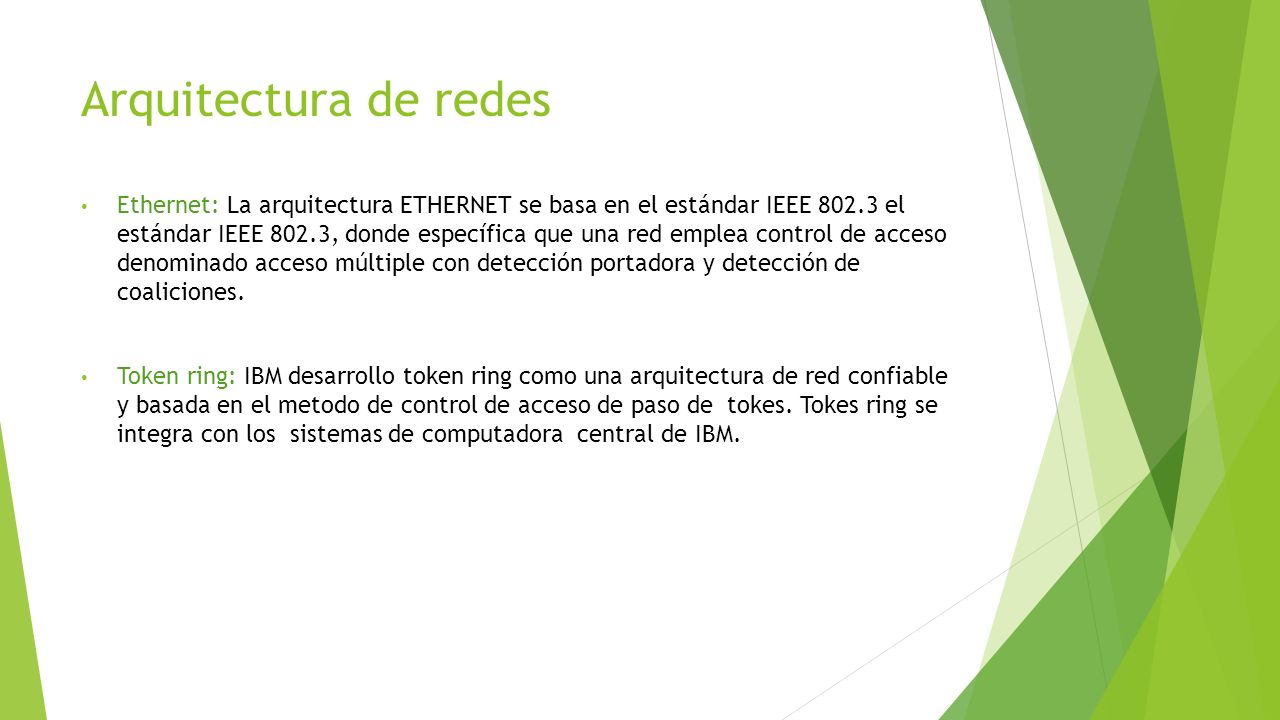

14 Arquitectura de redes Ethernet: La arquitectura ETHERNET se basa en el estándar IEEE 802.3 el estándar IEEE 802.3, donde específica que una red emplea control de acceso denominado acceso múltiple con detección portadora y detección de coaliciones. Token ring: IBM desarrollo token ring como una arquitectura de red confiable y basada en el metodo de control de acceso de paso de tokes. Tokes ring se integra con los sistemas de computadora central de IBM.

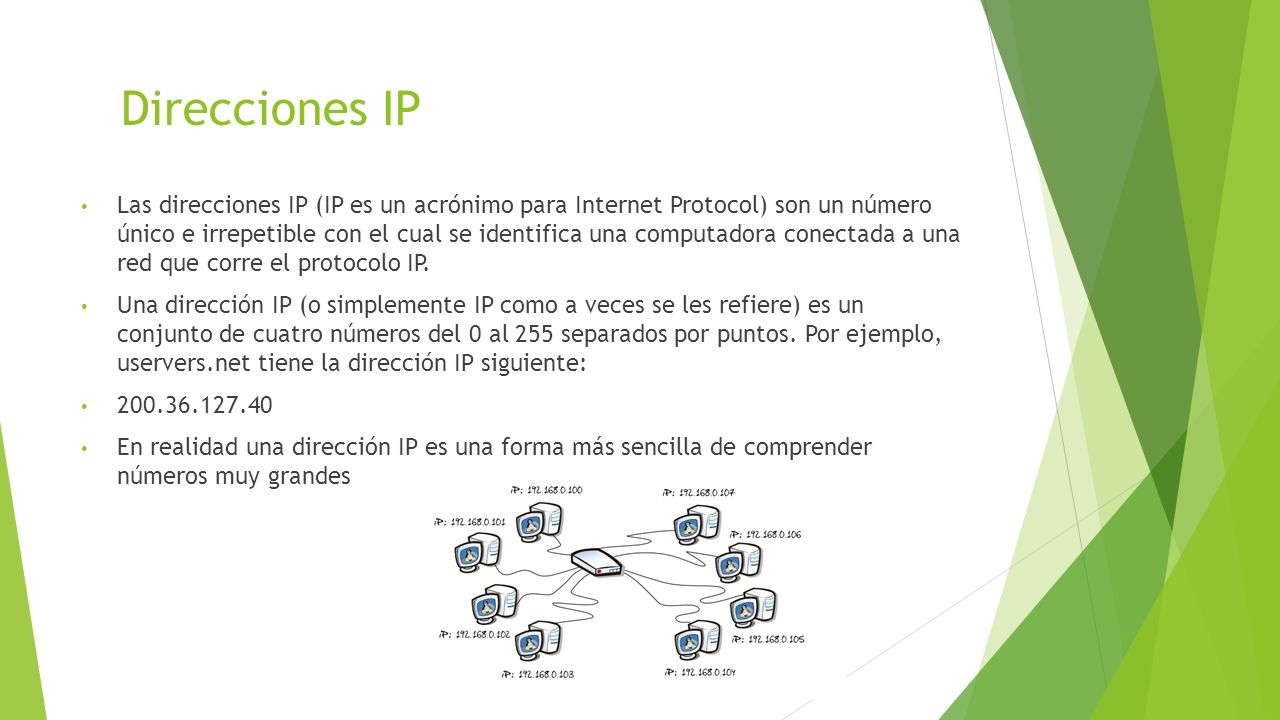

15 Direcciones IP Las direcciones IP (IP es un acrónimo para Internet Protocol) son un número único e irrepetible con el cual se identifica una computadora conectada a una red que corre el protocolo IP. Una dirección IP (o simplemente IP como a veces se les refiere) es un conjunto de cuatro números del 0 al 255 separados por puntos. Por ejemplo, uservers.net tiene la dirección IP siguiente: 200.36.127.40 En realidad una dirección IP es una forma más sencilla de comprender números muy grandes

16 Direcciones estáticas y dinámicas Dinámica: Una dirección IP dinámica es una IP asignada mediante un servidor DHCP al usuario. La IP que se obtiene tiene una duración máxima determinada. El servidor DHCP provee parámetros de configuración específicos para cada cliente que desee participar en la red IP. Entre estos parámetros se encuentra la dirección IP del cliente. Estática: Es una dirección IP asignada por el usuario de manera manual (que en algunos casos el servidor no lo permite) o por el servidor de la con base en la Dirección MAC del cliente. Mucha gente confunde IP Estática con IP Pública e IP Dinámica con IP Privada.

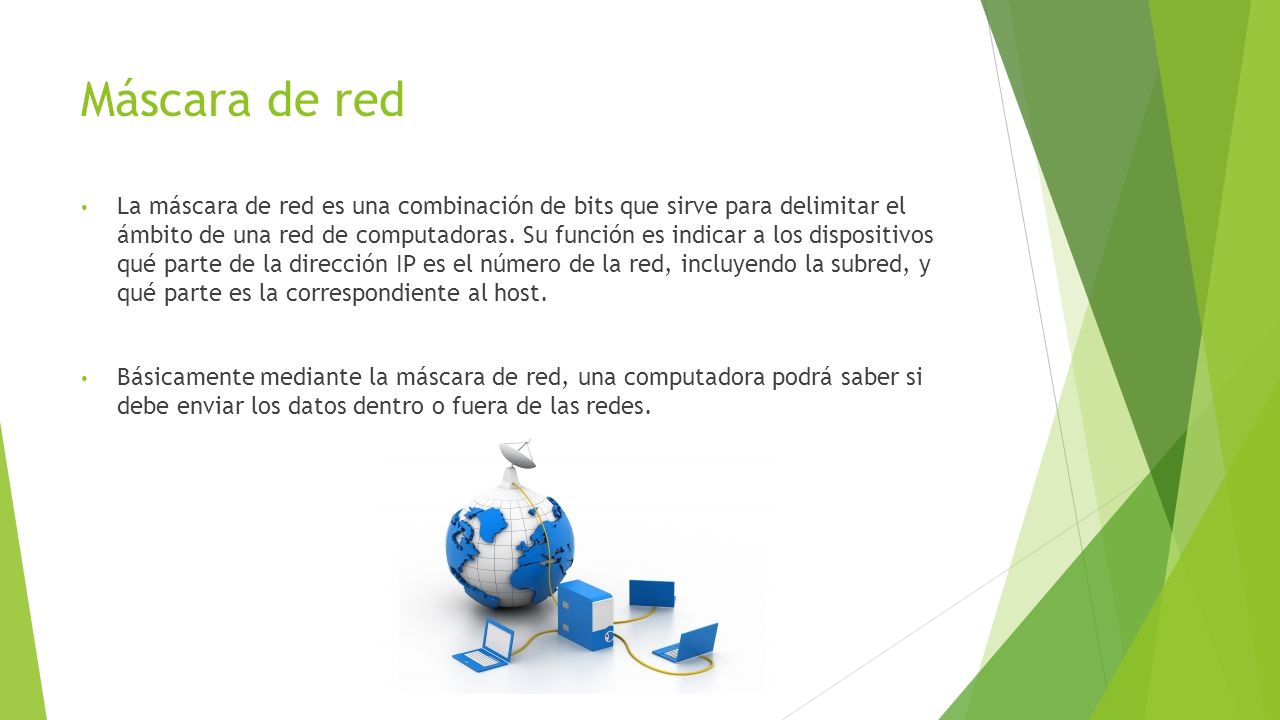

17 Máscara de red La máscara de red es una combinación de bits que sirve para delimitar el ámbito de una red de computadoras. Su función es indicar a los dispositivos qué parte de la dirección IP es el número de la red, incluyendo la subred, y qué parte es la correspondiente al host. Básicamente mediante la máscara de red, una computadora podrá saber si debe enviar los datos dentro o fuera de las redes.

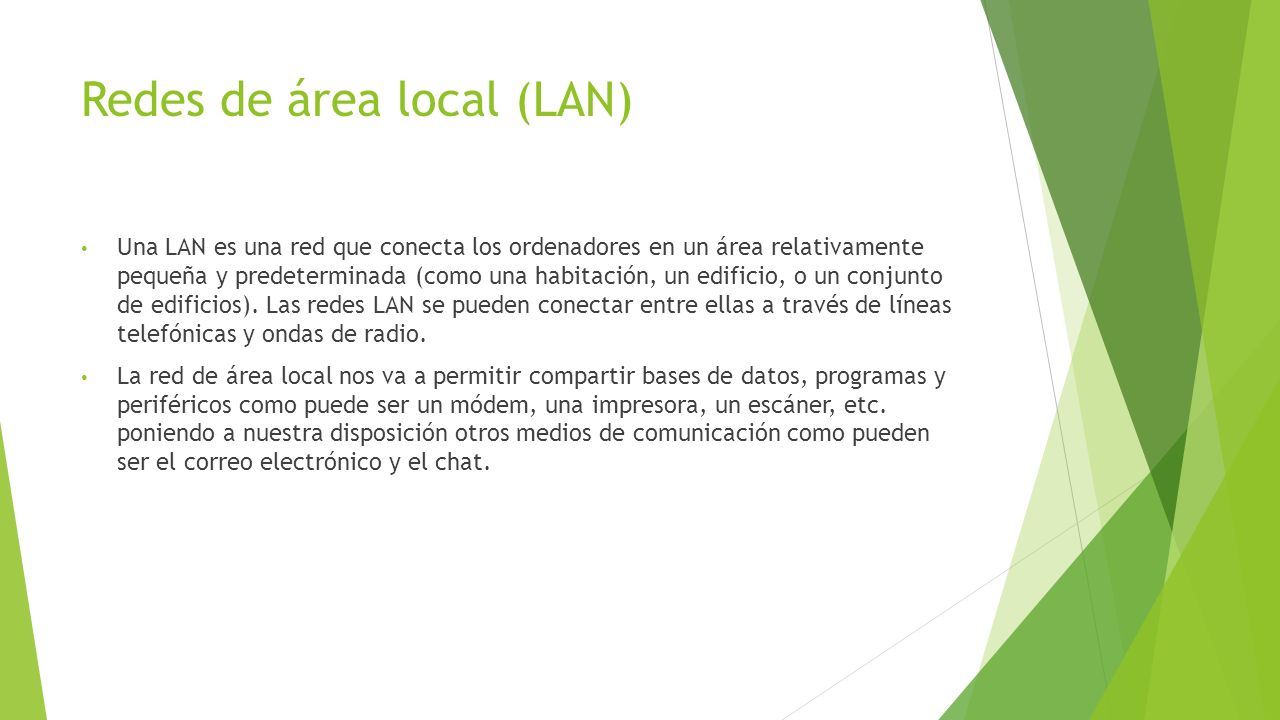

18 Redes de área local (LAN) Una LAN es una red que conecta los ordenadores en un área relativamente pequeña y predeterminada (como una habitación, un edificio, o un conjunto de edificios). Las redes LAN se pueden conectar entre ellas a través de líneas telefónicas y ondas de radio. La red de área local nos va a permitir compartir bases de datos, programas y periféricos como puede ser un módem, una impresora, un escáner, etc. poniendo a nuestra disposición otros medios de comunicación como pueden ser el correo electrónico y el chat.

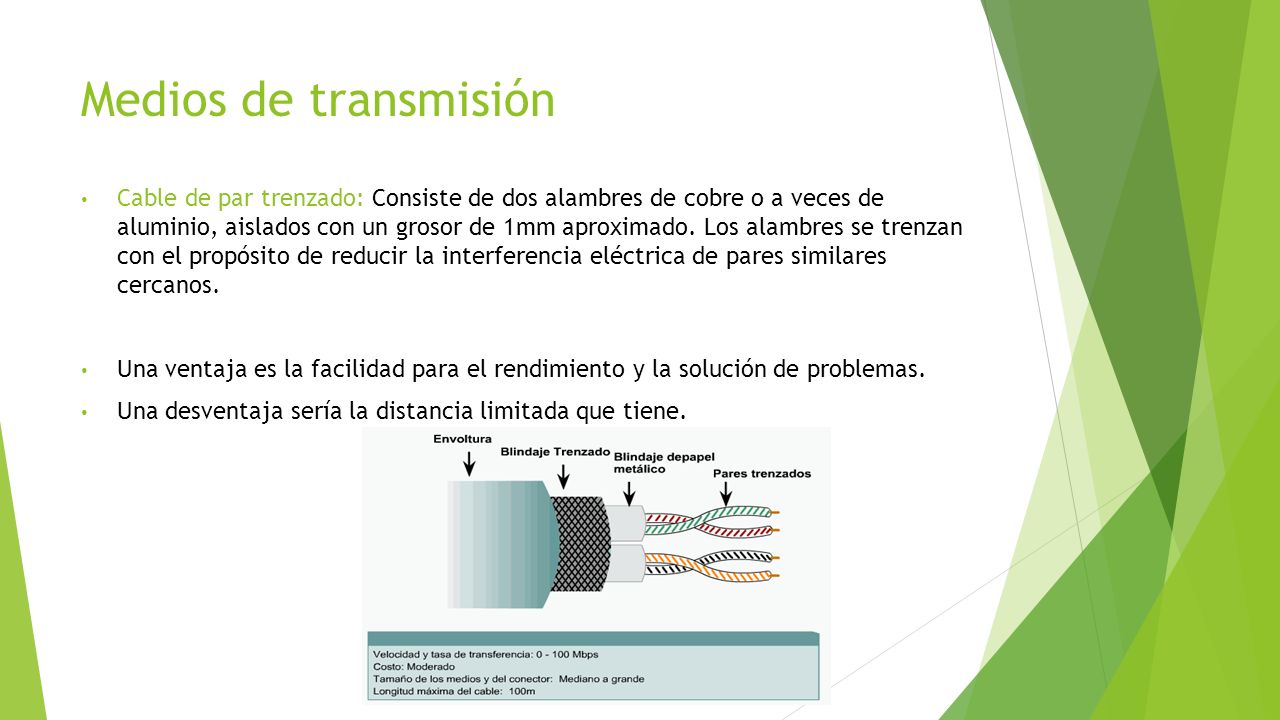

19 Medios de transmisión Cable de par trenzado: Consiste de dos alambres de cobre o a veces de aluminio, aislados con un grosor de 1mm aproximado. Los alambres se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos. Una ventaja es la facilidad para el rendimiento y la solución de problemas. Una desventaja sería la distancia limitada que tiene.

20 Cable coaxial El cable coaxial se utiliza para transmitir señales de electricidad de alta frecuencia. Estos pueden contar con un par de conductores: el conductor central (que se dedica a transportar los datos) y el conductor exterior (que actúa como retorno de la corriente).

21 Fibra óptica La fibra óptica es un medio de transmisión que se utiliza en redes de datos y telecomunicaciones, consiste de un hilo muy fino de material transparente materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir.

22 Wifi El Wifi es un mecanismo de conexión de aparatos electrónicos de manera inalámbrica. Los aparatos que utilizan esta conexión (como computadoras, teléfonos, consolas de videojuego, televisión, etc); pueden conectarse a Internet pueden a través de un punto de acceso inalámbrico.

23 Elementos de interconexión Tarjeta o adaptador de red: La tarjeta de red, también conocida como placa de red, es la periferia que actúa de interfaz de conexión entre aparatos o dispositivos, y también posibilita compartir recursos (discos duros, impresoras, etcétera) entre dos o más computadoras, es decir, en una red de computadoras.

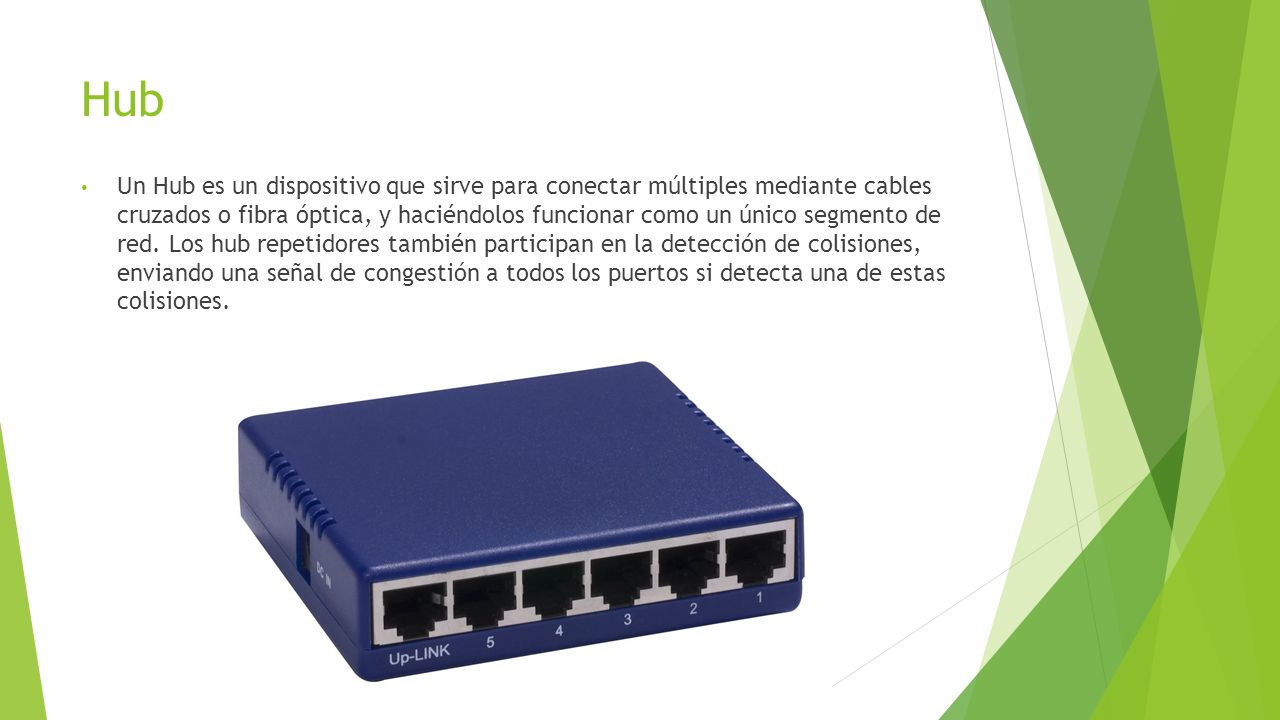

24 Hub Un Hub es un dispositivo que sirve para conectar múltiples mediante cables cruzados o fibra óptica, y haciéndolos funcionar como un único segmento de red. Los hub repetidores también participan en la detección de colisiones, enviando una señal de congestión a todos los puertos si detecta una de estas colisiones.

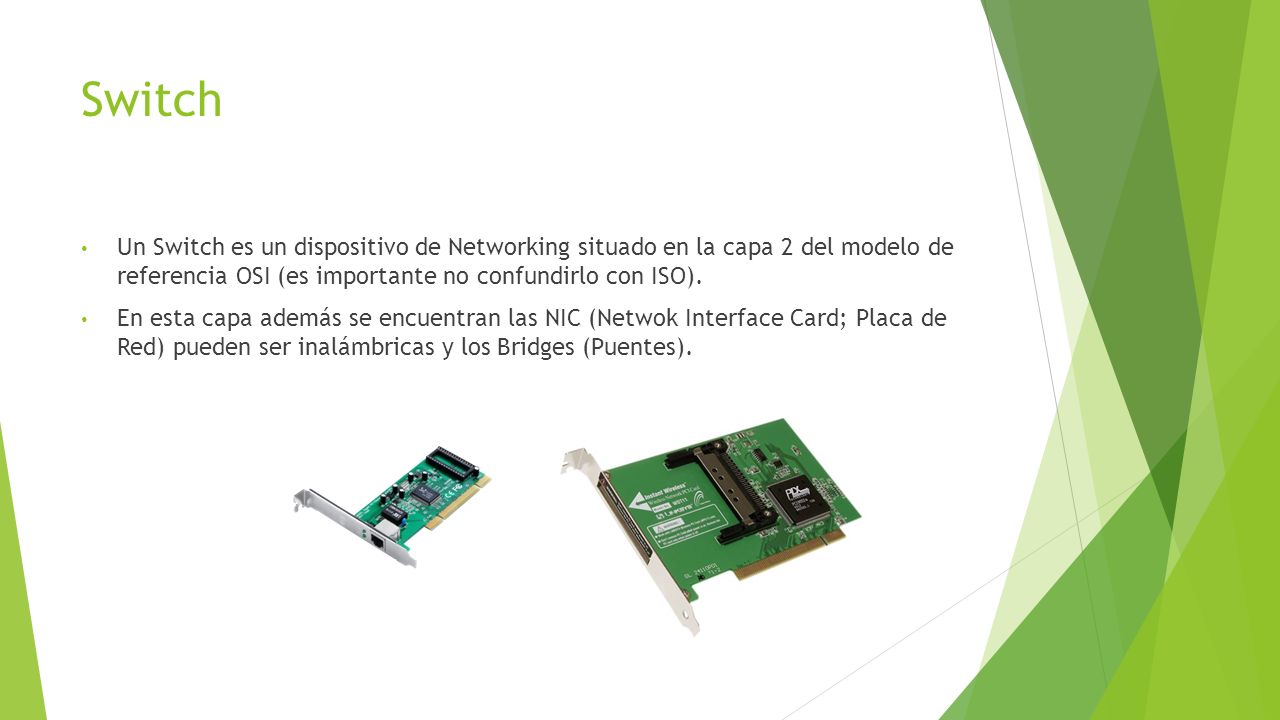

25 Switch Un Switch es un dispositivo de Networking situado en la capa 2 del modelo de referencia OSI (es importante no confundirlo con ISO). En esta capa además se encuentran las NIC (Netwok Interface Card; Placa de Red) pueden ser inalámbricas y los Bridges (Puentes).

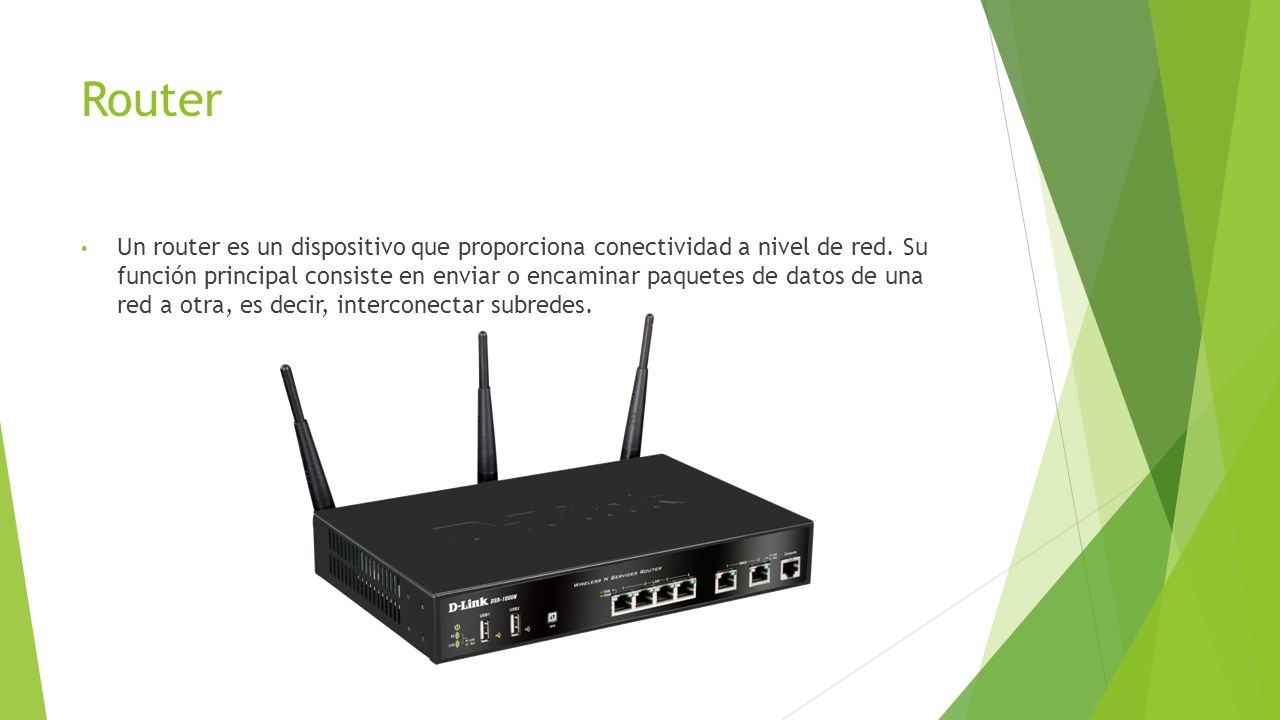

26 Router Un router es un dispositivo que proporciona conectividad a nivel de red. Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes.
