René Medina Quintanilla

Presentación del tema: "René Medina Quintanilla"— Transcripción de la presentación:

1 René Medina Quintanilla

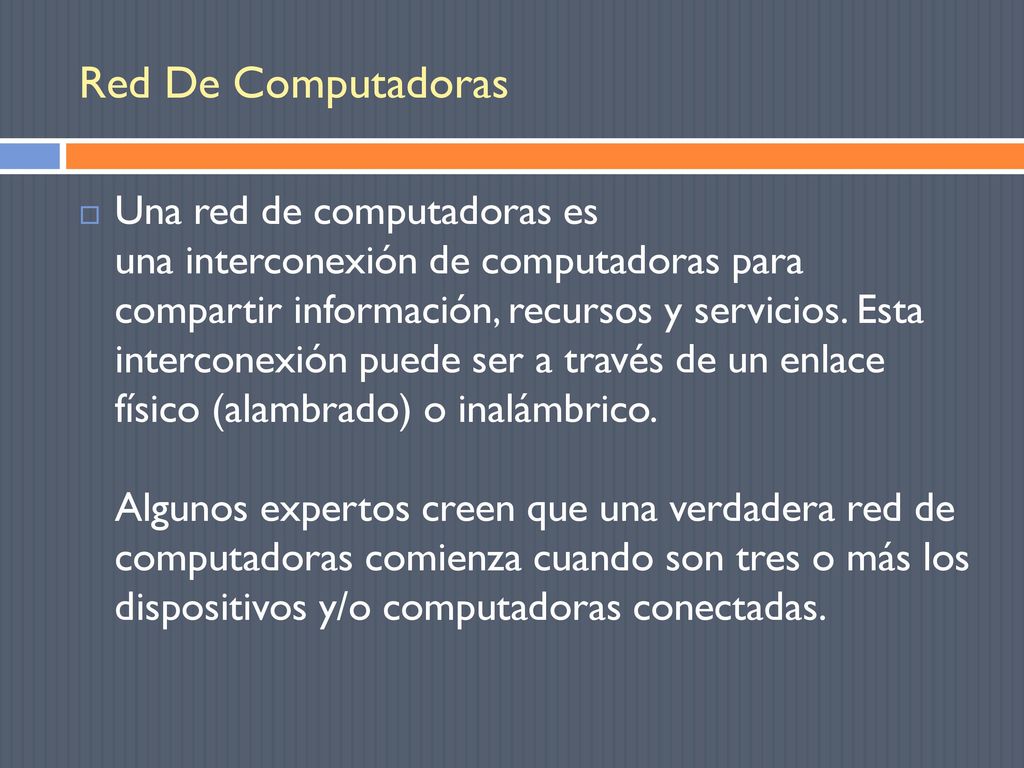

2 Red De Computadoras Una red de computadoras es una interconexión de computadoras para compartir información, recursos y servicios. Esta interconexión puede ser a través de un enlace físico (alambrado) o inalámbrico. Algunos expertos creen que una verdadera red de computadoras comienza cuando son tres o más los dispositivos y/o computadoras conectadas.

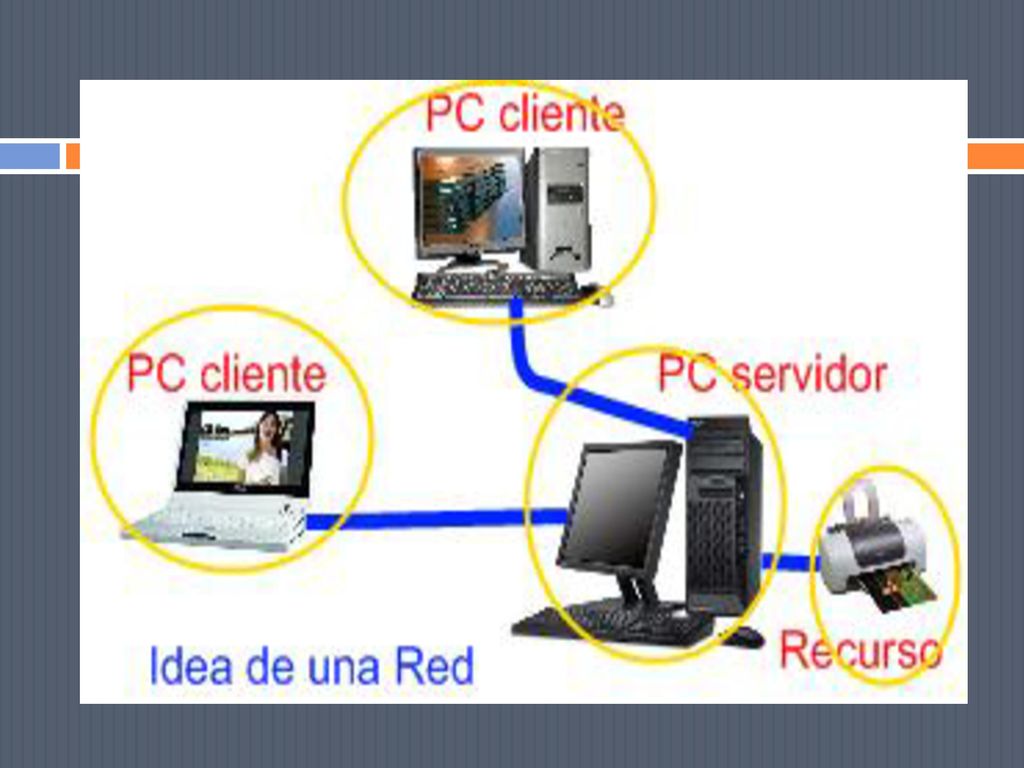

3

4 Red De Computadoras Para comunicarse entre sí en una red el sistema de red utiliza protocolos de red. Por extensión las redes pueden ser: *Área de red local (LAN) *Área de red metropolitana (MAN) *Área de red amplia (WAN) *Área de red personal (PAN)

5 Red De Computadoras Por relación funcional se clasifican en: *Cliente/Servidor *igual-a-igual (P2P) Por topología:  *red alambrada *red de anillo *red de bus *red de bus-estrella *red de estrella *red Mesh Por estructura:  Red OSI Red TCP/IP

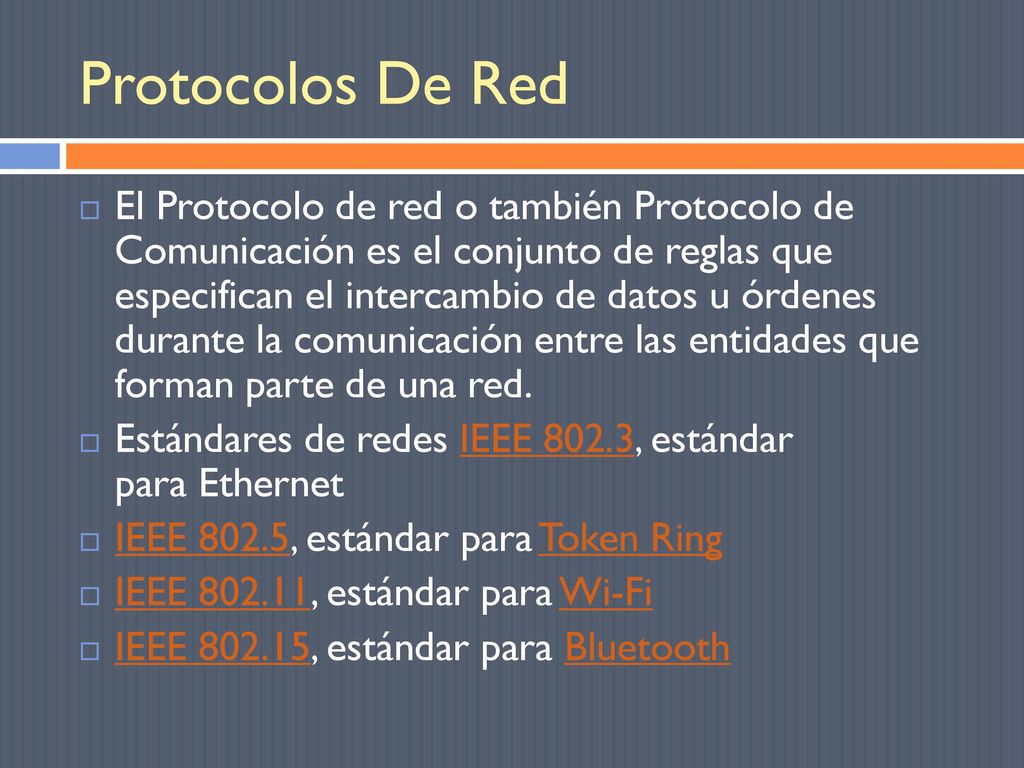

6 Protocolos De Red El Protocolo de red o también Protocolo de Comunicación es el conjunto de reglas que especifican el intercambio de datos u órdenes durante la comunicación entre las entidades que forman parte de una red. Estándares de redes IEEE 802.3, estándar para Ethernet IEEE 802.5, estándar para Token Ring IEEE , estándar para Wi-Fi IEEE , estándar para Bluetooth

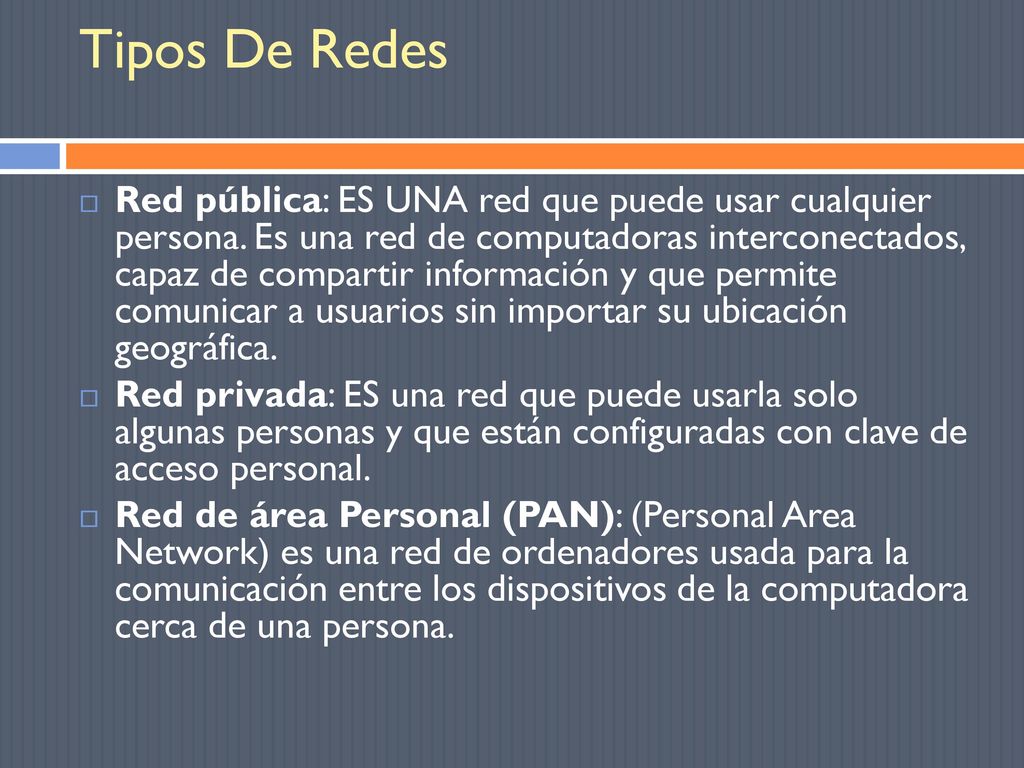

7 Tipos De Redes Red pública: ES UNA red que puede usar cualquier persona. Es una red de computadoras interconectados, capaz de compartir información y que permite comunicar a usuarios sin importar su ubicación geográfica. Red privada: ES una red que puede usarla solo algunas personas y que están configuradas con clave de acceso personal. Red de área Personal (PAN): (Personal Area Network) es una red de ordenadores usada para la comunicación entre los dispositivos de la computadora cerca de una persona.

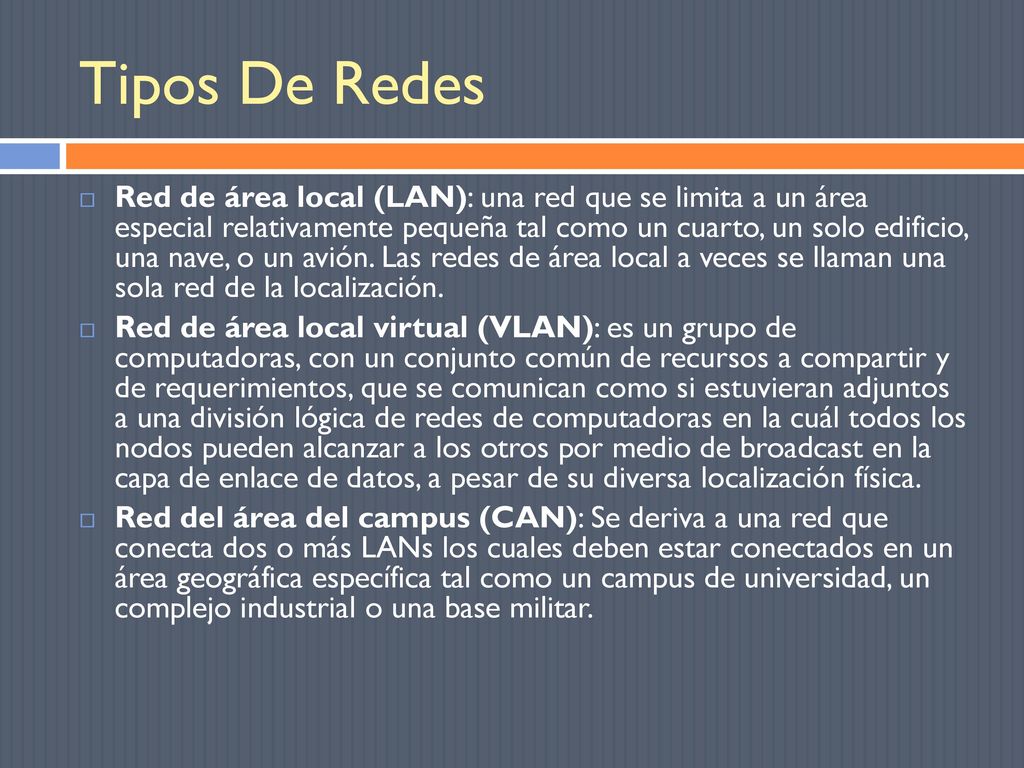

8 Tipos De Redes Red de área local (LAN): una red que se limita a un área especial relativamente pequeña tal como un cuarto, un solo edificio, una nave, o un avión. Las redes de área local a veces se llaman una sola red de la localización. Red de área local virtual (VLAN): es un grupo de computadoras, con un conjunto común de recursos a compartir y de requerimientos, que se comunican como si estuvieran adjuntos a una división lógica de redes de computadoras en la cuál todos los nodos pueden alcanzar a los otros por medio de broadcast en la capa de enlace de datos, a pesar de su diversa localización física. Red del área del campus (CAN): Se deriva a una red que conecta dos o más LANs los cuales deben estar conectados en un área geográfica específica tal como un campus de universidad, un complejo industrial o una base militar.

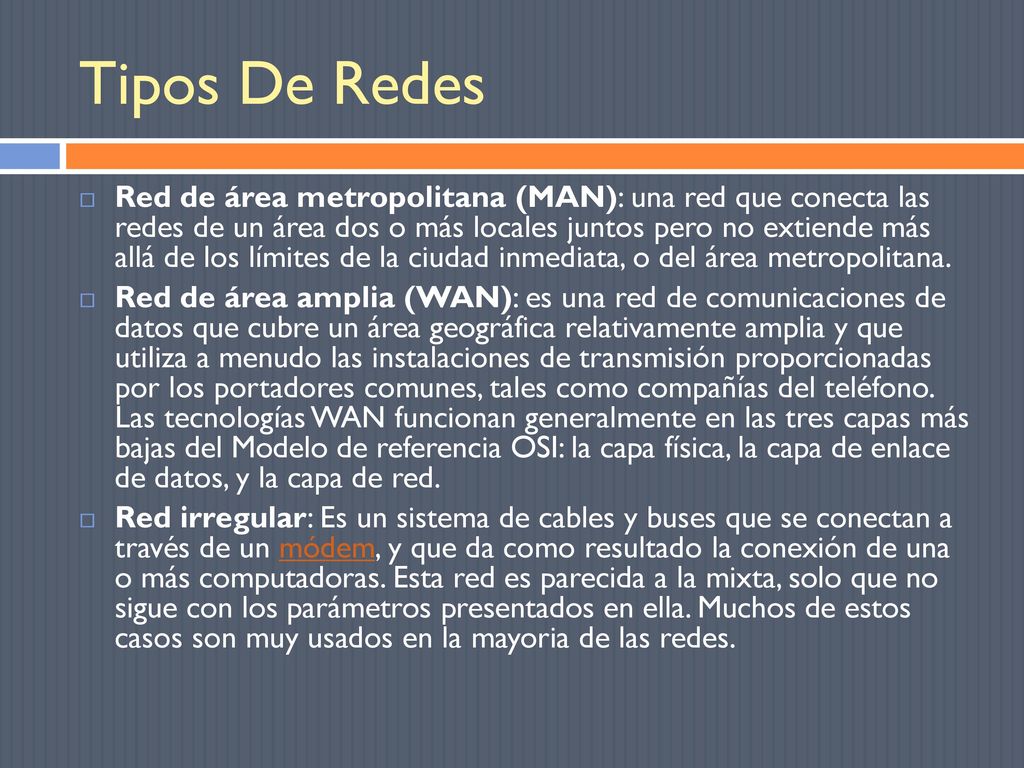

9 Tipos De Redes Red de área metropolitana (MAN): una red que conecta las redes de un área dos o más locales juntos pero no extiende más allá de los límites de la ciudad inmediata, o del área metropolitana. Red de área amplia (WAN): es una red de comunicaciones de datos que cubre un área geográfica relativamente amplia y que utiliza a menudo las instalaciones de transmisión proporcionadas por los portadores comunes, tales como compañías del teléfono. Las tecnologías WAN funcionan generalmente en las tres capas más bajas del Modelo de referencia OSI: la capa física, la capa de enlace de datos, y la capa de red. Red irregular: Es un sistema de cables y buses que se conectan a través de un módem, y que da como resultado la conexión de una o más computadoras. Esta red es parecida a la mixta, solo que no sigue con los parámetros presentados en ella. Muchos de estos casos son muy usados en la mayoria de las redes.

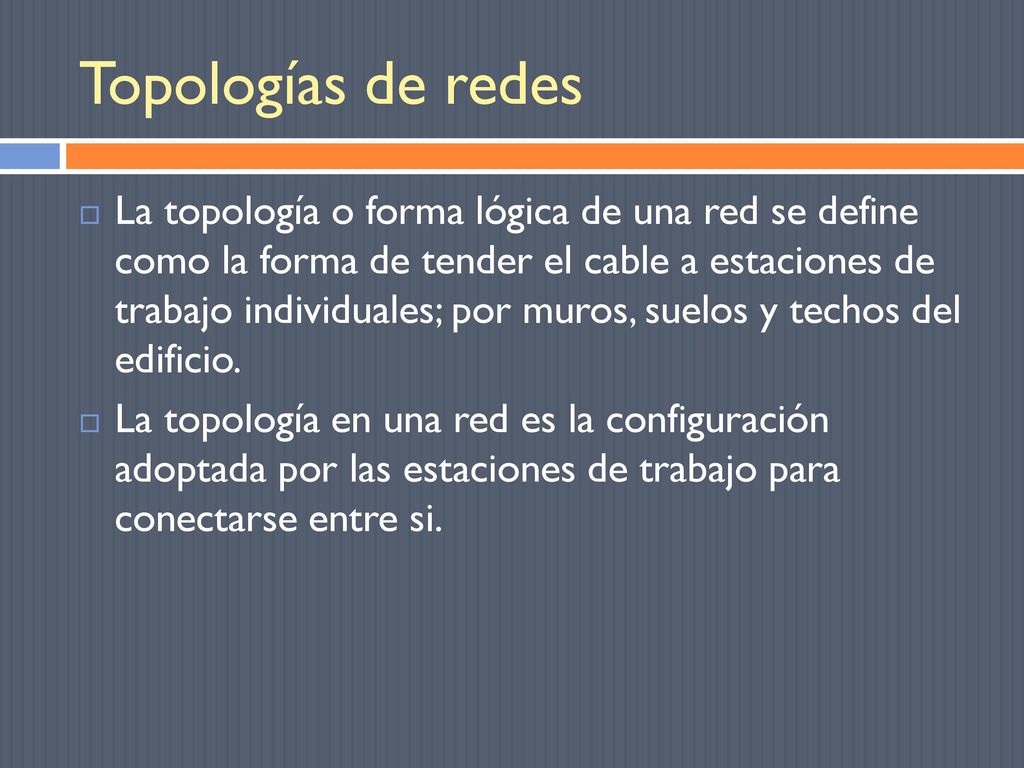

10 Topologías de redes La topología o forma lógica de una red se define como la forma de tender el cable a estaciones de trabajo individuales; por muros, suelos y techos del edificio. La topología en una red es la configuración adoptada por las estaciones de trabajo para conectarse entre si.

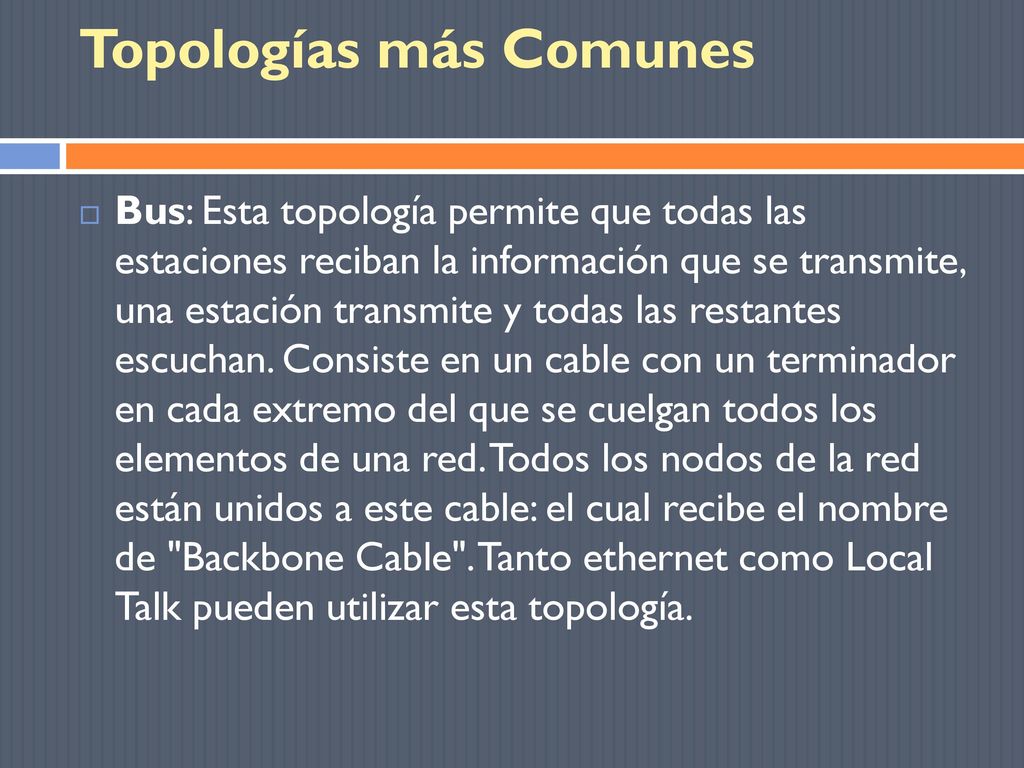

11 Topologías más Comunes
Bus: Esta topología permite que todas las estaciones reciban la información que se transmite, una estación transmite y todas las restantes escuchan. Consiste en un cable con un terminador en cada extremo del que se cuelgan todos los elementos de una red. Todos los nodos de la red están unidos a este cable: el cual recibe el nombre de "Backbone Cable". Tanto ethernet como Local Talk pueden utilizar esta topología.

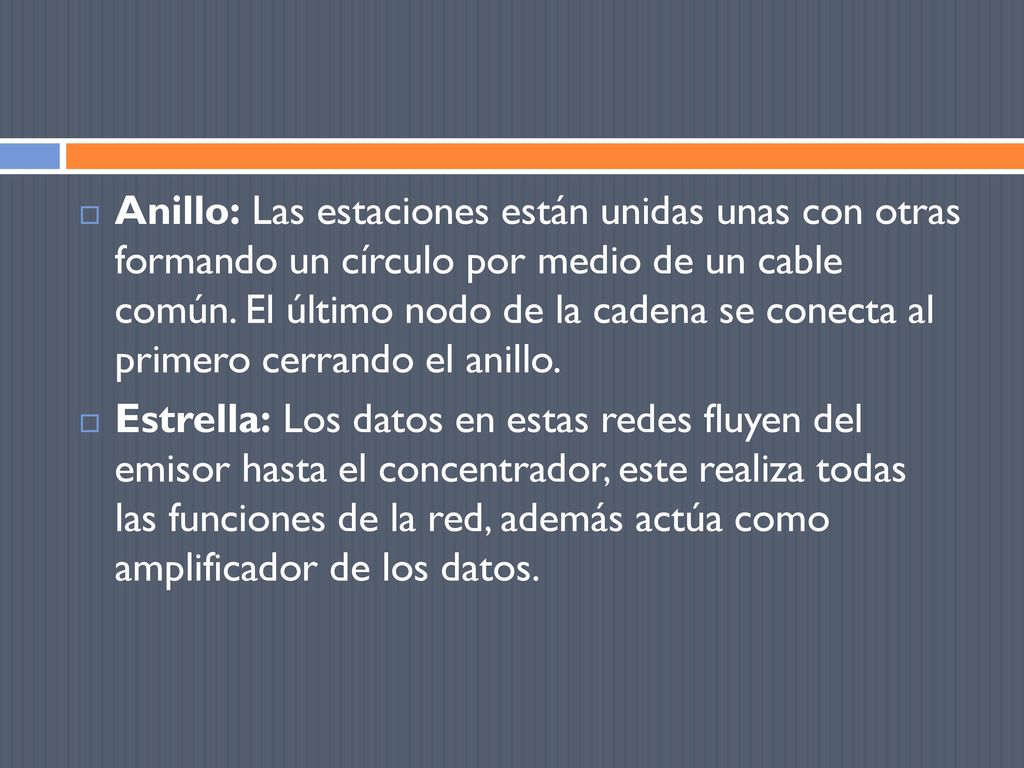

12 Anillo: Las estaciones están unidas unas con otras formando un círculo por medio de un cable común. El último nodo de la cadena se conecta al primero cerrando el anillo.  Estrella: Los datos en estas redes fluyen del emisor hasta el concentrador, este realiza todas las funciones de la red, además actúa como amplificador de los datos.

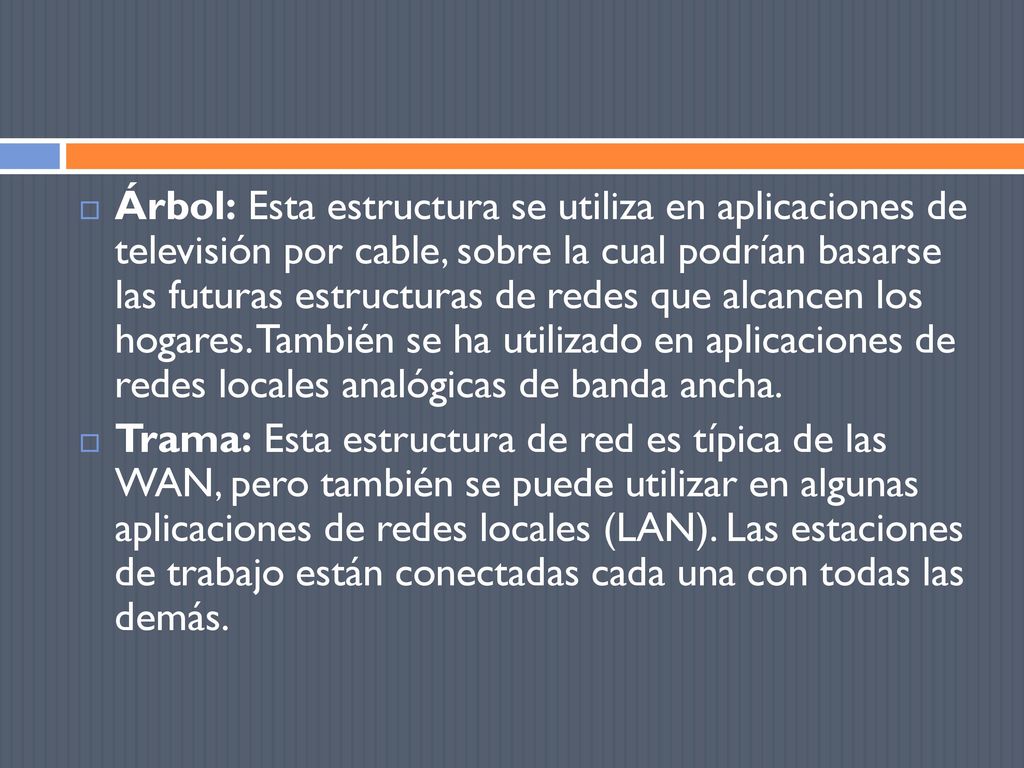

13 Árbol: Esta estructura se utiliza en aplicaciones de televisión por cable, sobre la cual podrían basarse las futuras estructuras de redes que alcancen los hogares. También se ha utilizado en aplicaciones de redes locales analógicas de banda ancha. Trama: Esta estructura de red es típica de las WAN, pero también se puede utilizar en algunas aplicaciones de redes locales (LAN). Las estaciones de trabajo están conectadas cada una con todas las demás.

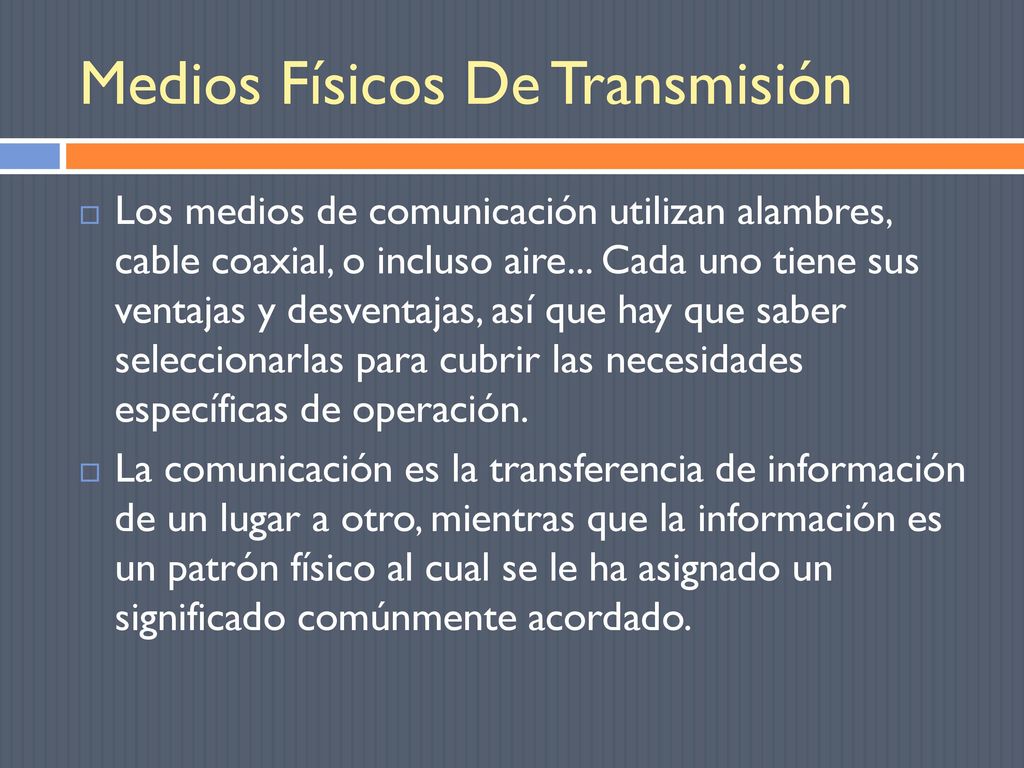

14 Medios Físicos De Transmisión
Los medios de comunicación utilizan alambres, cable coaxial, o incluso aire... Cada uno tiene sus ventajas y desventajas, así que hay que saber seleccionarlas para cubrir las necesidades específicas de operación. La comunicación es la transferencia de información de un lugar a otro, mientras que la información es un patrón físico al cual se le ha asignado un significado comúnmente acordado.

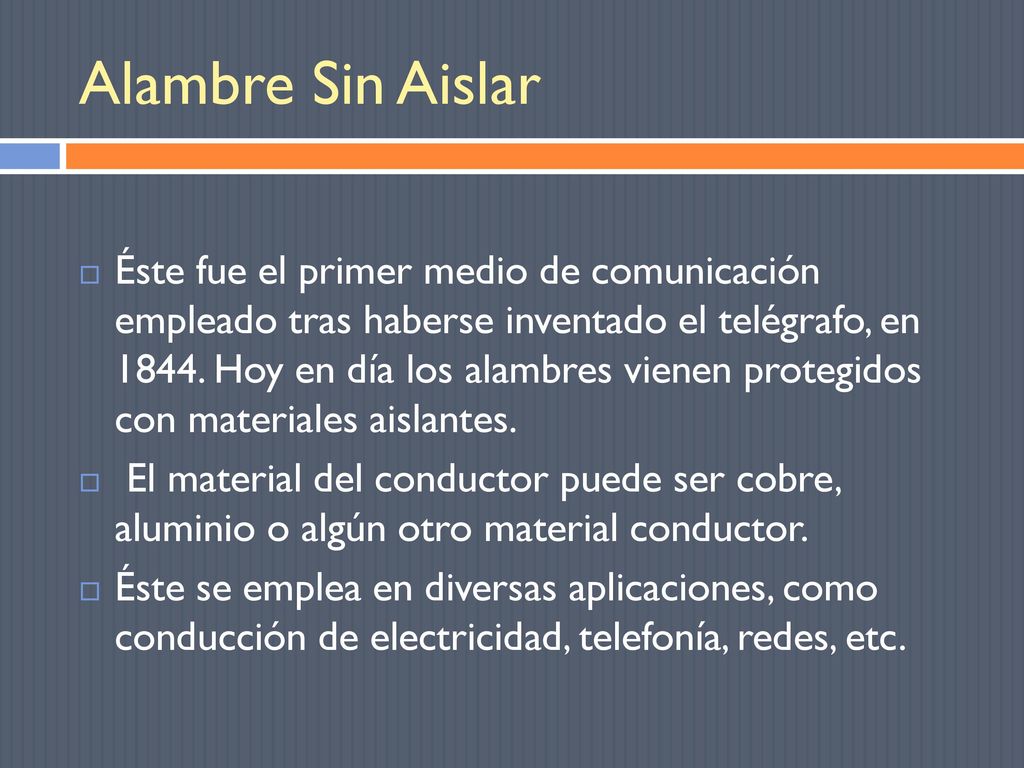

15 Alambre Sin Aislar Éste fue el primer medio de comunicación empleado tras haberse inventado el telégrafo, en Hoy en día los alambres vienen protegidos con materiales aislantes. El material del conductor puede ser cobre, aluminio o algún otro material conductor. Éste se emplea en diversas aplicaciones, como conducción de electricidad, telefonía, redes, etc.

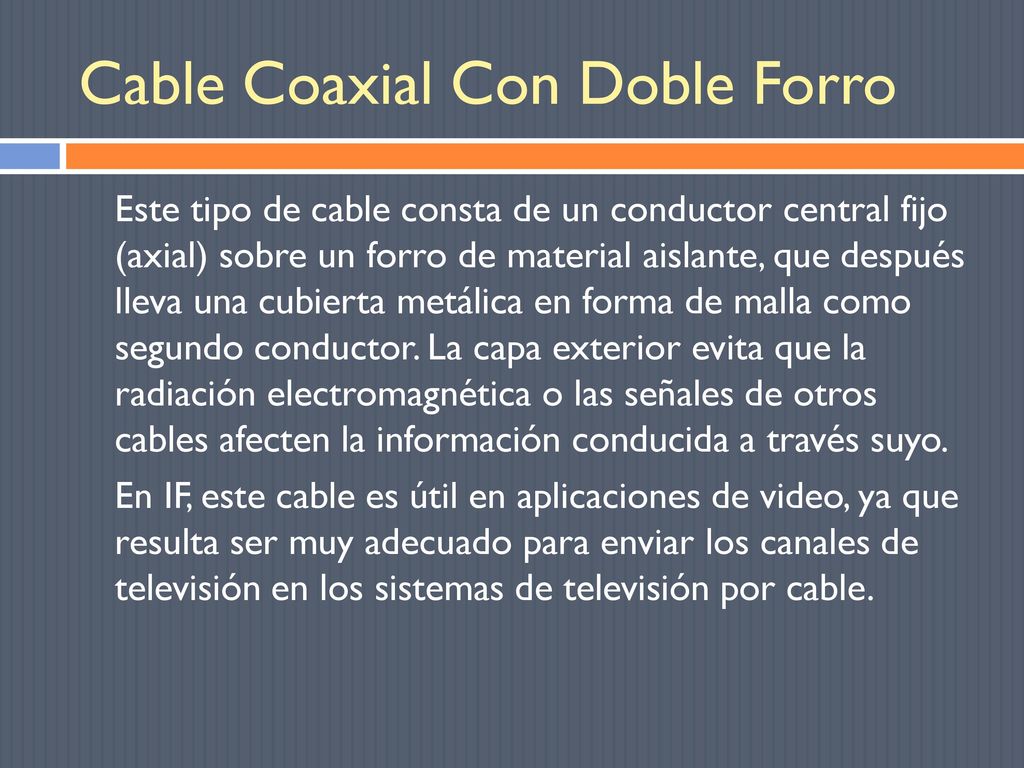

16 Cable Coaxial Con Doble Forro
Este tipo de cable consta de un conductor central fijo (axial) sobre un forro de material aislante, que después lleva una cubierta metálica en forma de malla como segundo conductor. La capa exterior evita que la radiación electromagnética o las señales de otros cables afecten la información conducida a través suyo. En IF, este cable es útil en aplicaciones de video, ya que resulta ser muy adecuado para enviar los canales de televisión en los sistemas de televisión por cable.

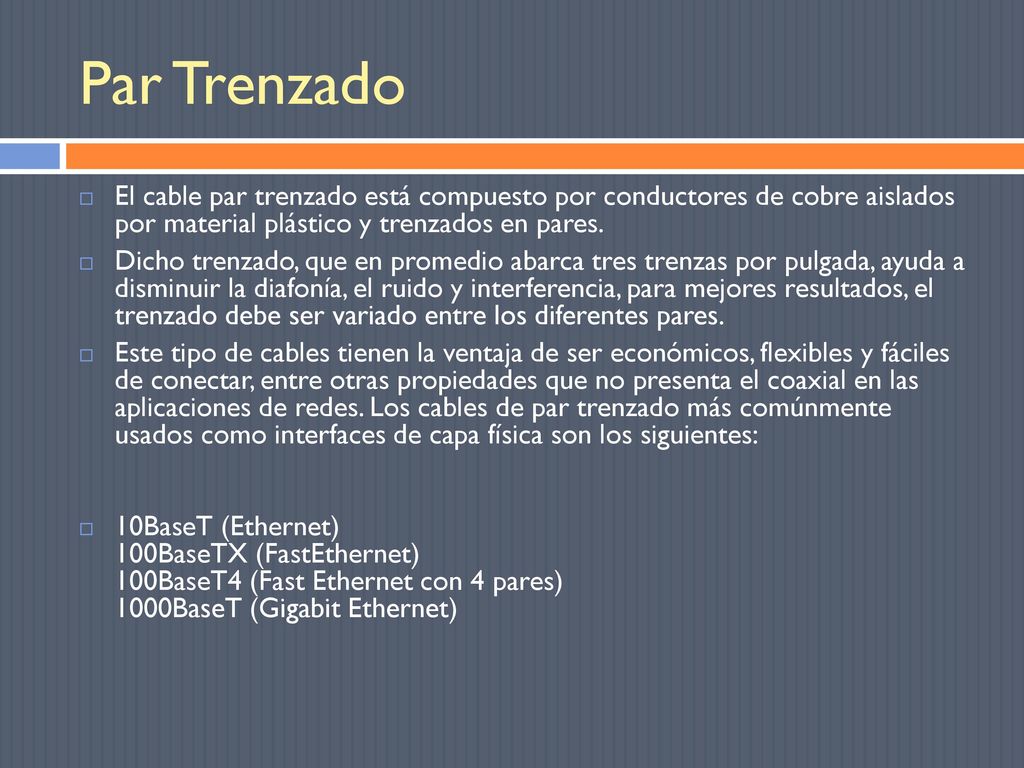

17 Par Trenzado El cable par trenzado está compuesto por conductores de cobre aislados por material plástico y trenzados en pares. Dicho trenzado, que en promedio abarca tres trenzas por pulgada, ayuda a disminuir la diafonía, el ruido y interferencia, para mejores resultados, el trenzado debe ser variado entre los diferentes pares. Este tipo de cables tienen la ventaja de ser económicos, flexibles y fáciles de conectar, entre otras propiedades que no presenta el coaxial en las aplicaciones de redes. Los cables de par trenzado más comúnmente usados como interfaces de capa física son los siguientes: 10BaseT (Ethernet) 100BaseTX (FastEthernet) 100BaseT4 (Fast Ethernet con 4 pares)  1000BaseT (Gigabit Ethernet)

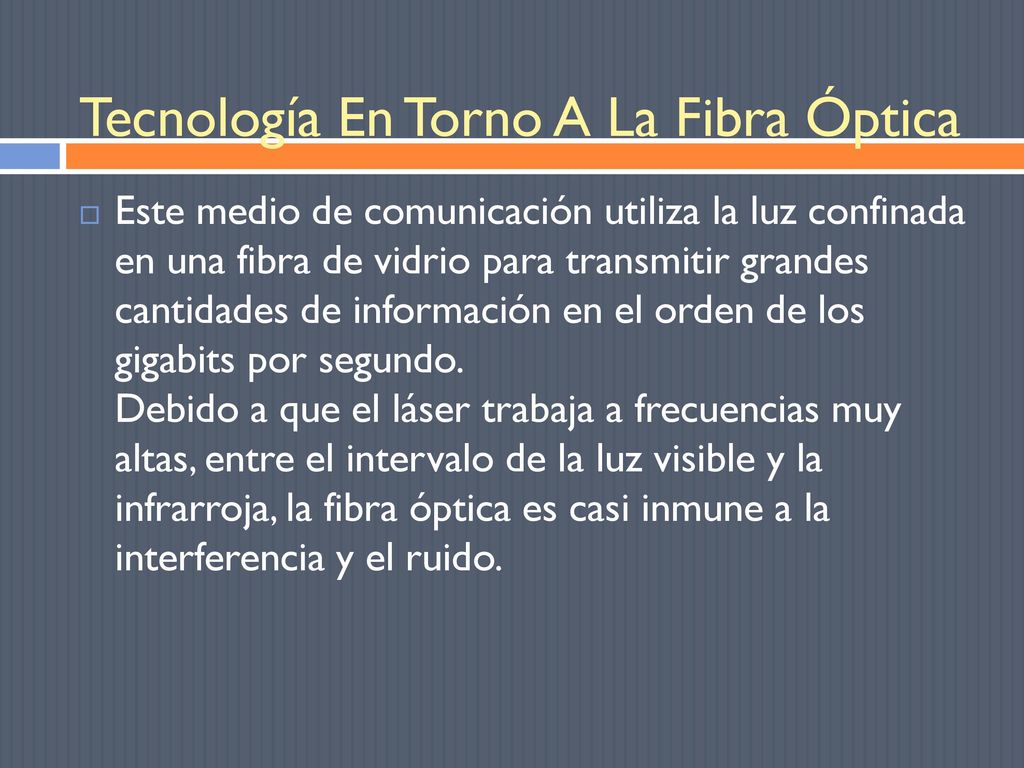

18 Tecnología En Torno A La Fibra Óptica
Este medio de comunicación utiliza la luz confinada en una fibra de vidrio para transmitir grandes cantidades de información en el orden de los gigabits por segundo.  Debido a que el láser trabaja a frecuencias muy altas, entre el intervalo de la luz visible y la infrarroja, la fibra óptica es casi inmune a la interferencia y el ruido.
