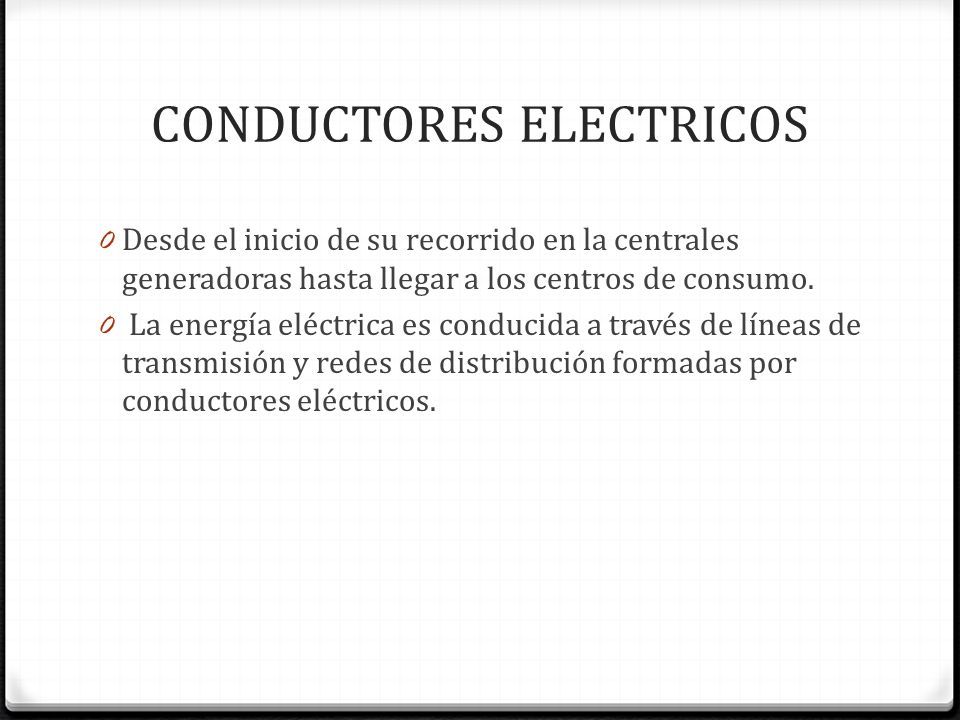

1 CONDUCTORES ELECTRICOS 0 Desde el inicio de su recorrido en la centrales generadoras hasta llegar a los centros de consumo. 0 La energía eléctrica es conducida a través de líneas de transmisión y redes de distribución formadas por conductores eléctricos.

2 ¿QUE ES UN CONDUCTOR ELECTRICO? 0 Se aplica este concepto a los cuerpos capaces de conducir o transmitir la electricidad. 0 Un conductor eléctrico está formado primeramente por el conductor propiamente tal, usualmente de cobre. 0 Este puede ser alambre, es decir, una sola hebra o un cable formado por varias hebras o alambres retorcidos entre.

3 MATERIALES MAS USADOS 0 Los materiales más utilizados en la fabricación de conductores eléctricos son el cobre y el aluminio. 0 Aunque ambos metales tienen una conductividad eléctrica excelente. 0 El cobre constituye el elemento principal en la fabricación de conductores por sus notables ventajas mecánicas y eléctricas.

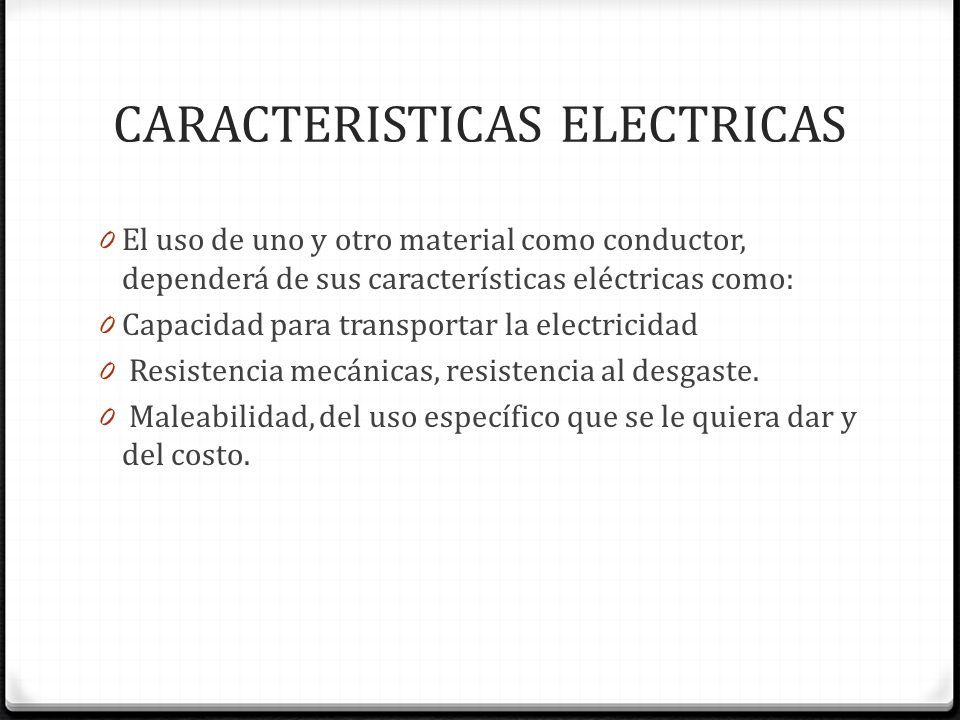

4 CARACTERISTICAS ELECTRICAS 0 El uso de uno y otro material como conductor, dependerá de sus características eléctricas como: 0 Capacidad para transportar la electricidad 0 Resistencia mecánicas, resistencia al desgaste. 0 Maleabilidad, del uso específico que se le quiera dar y del costo.

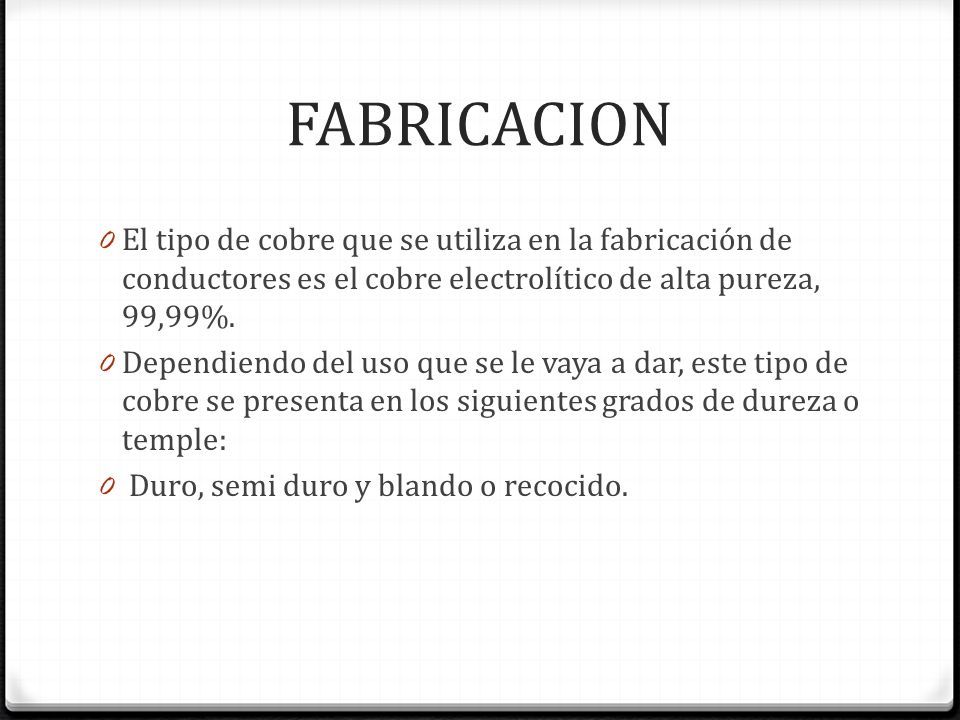

5 FABRICACION 0 El tipo de cobre que se utiliza en la fabricación de conductores es el cobre electrolítico de alta pureza, 99,99%. 0 Dependiendo del uso que se le vaya a dar, este tipo de cobre se presenta en los siguientes grados de dureza o temple: 0 Duro, semi duro y blando o recocido.

6 Tipos de cobre para conductores eléctricos duro 0 Cobre de temple duro: 0 Conductividad del 97% respecto a la del cobre puro. 0 Resistividad de 0,018 ( x mm 2 ) a 20 ºC m de temperatura. 0 Capacidad de ruptura a la carga, oscila entre 37 a 45 kg / mm2

7 Tipos de cobre blando para conductores 0 Cobre recocido o de temple blando: 0 Conductividad del 100% 0 Resistividad de 0,01724 = 1 ( x mm 2 ) m respecto del cobre puro, tomado este como patrón. 0 Carga de ruptura media de 25 kg/mm2.

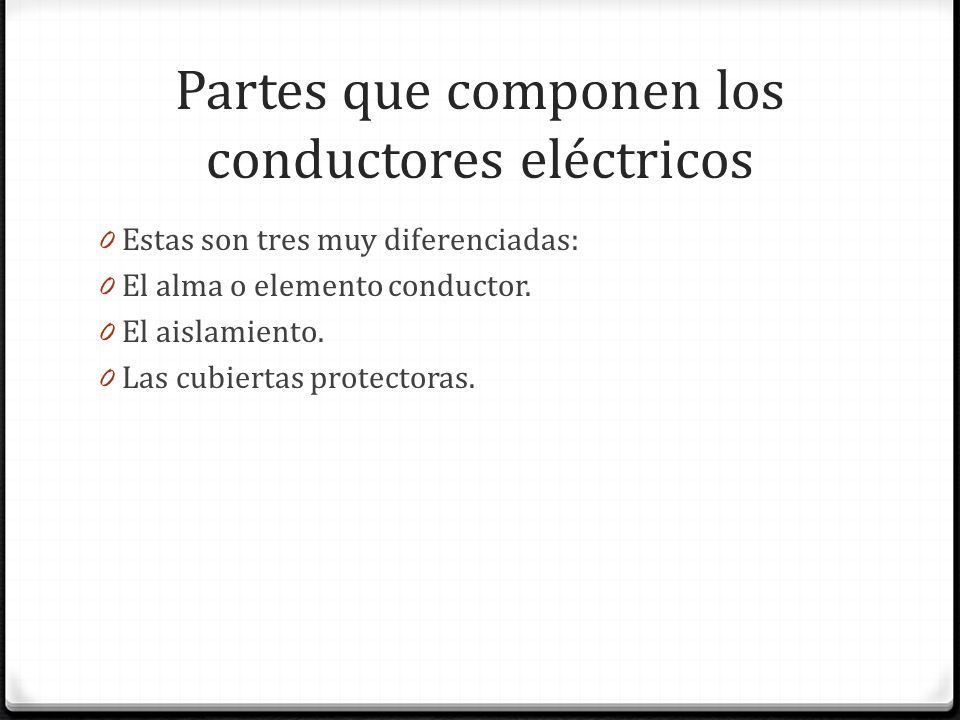

8 Partes que componen los conductores eléctricos 0 Estas son tres muy diferenciadas: 0 El alma o elemento conductor. 0 El aislamiento. 0 Las cubiertas protectoras.

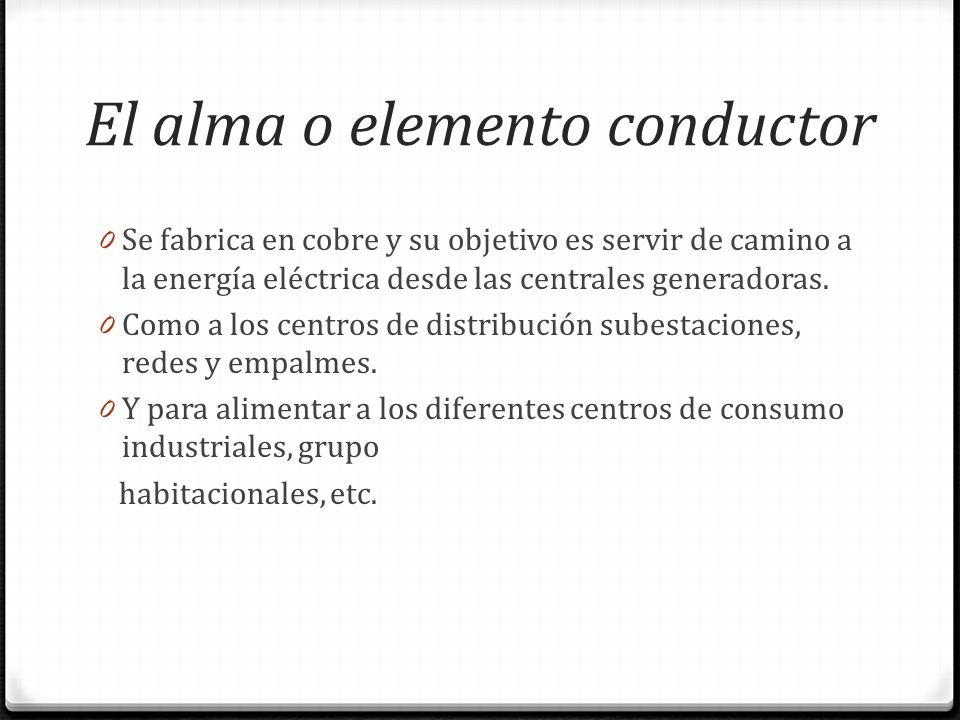

9 El alma o elemento conductor 0 Se fabrica en cobre y su objetivo es servir de camino a la energía eléctrica desde las centrales generadoras. 0 Como a los centros de distribución subestaciones, redes y empalmes. 0 Y para alimentar a los diferentes centros de consumo industriales, grupo habitacionales, etc.

10 Según su constitución 0 Alambre: Conductor eléctrico cuya alma conductora está formada por un solo elemento o hilo conductor.

11 Utilización del conductor 0 Se emplea en líneas aéreas, como conductor desnudo o aislado. 0 En instalaciones eléctricas a la intemperie. 0 En ductos o directamente sobre aisladores.

12 Conductor cable 0 Conductor eléctrico cuya alma conductora está formada por una serie de hilos conductores o alambres. 0 De baja sección, lo que le otorga una gran flexibilidad.

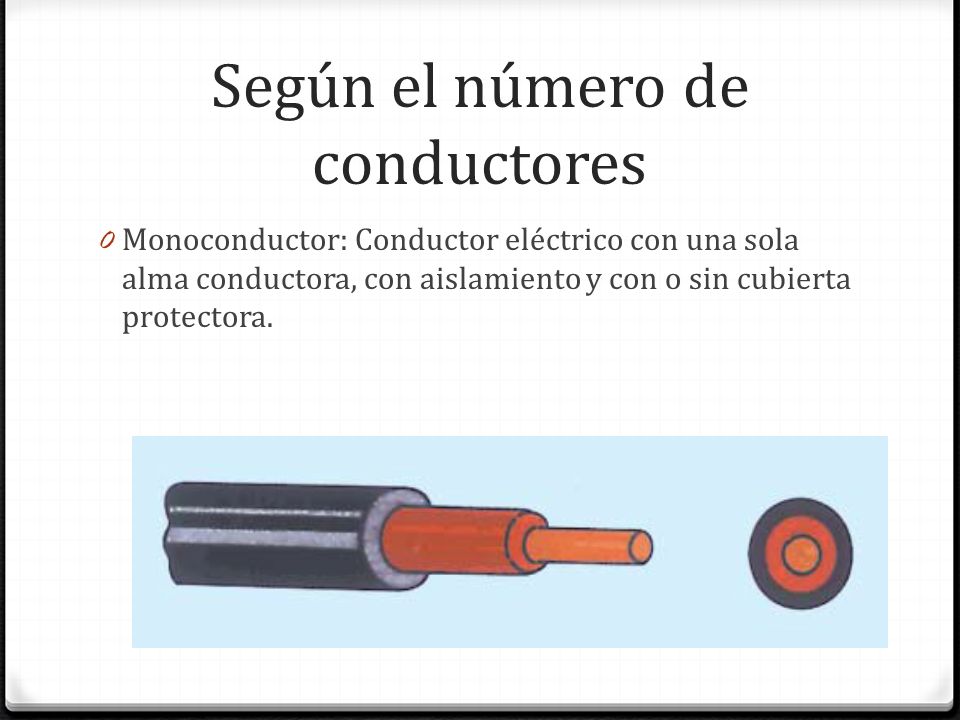

13 Según el número de conductores 0 Monoconductor: Conductor eléctrico con una sola alma conductora, con aislamiento y con o sin cubierta protectora.

14 OTRO TIPO DE CONDUCTOR 0 Multiconductor: Conductor de dos o más almas conductoras. 0 Aisladas entre sí, envueltas cada una por su respectiva capa de aislamiento y con una o más cubiertas protectoras comunes.

15 El aislamiento 0 El objetivo de la aislamiento en un conductor es evitar que la energía eléctrica que circula por él, entre en contacto con las personas o con objetos. 0 Ya sean éstos ductos, artefactos u otros elementos que forman parte de una instalación.

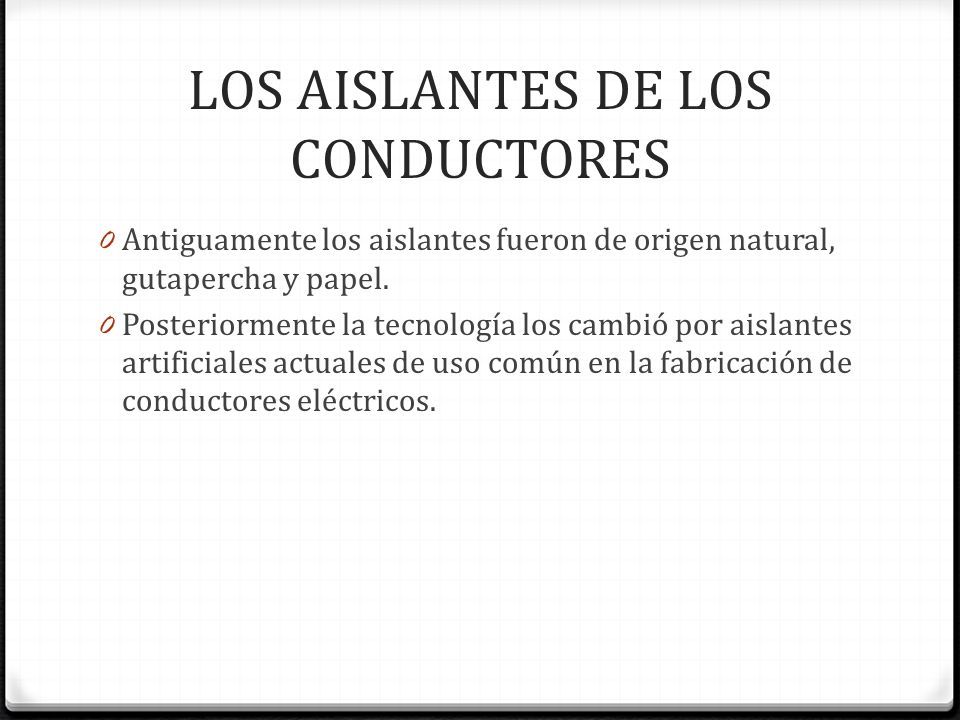

16 LOS AISLANTES DE LOS CONDUCTORES 0 Antiguamente los aislantes fueron de origen natural, gutapercha y papel. 0 Posteriormente la tecnología los cambió por aislantes artificiales actuales de uso común en la fabricación de conductores eléctricos.

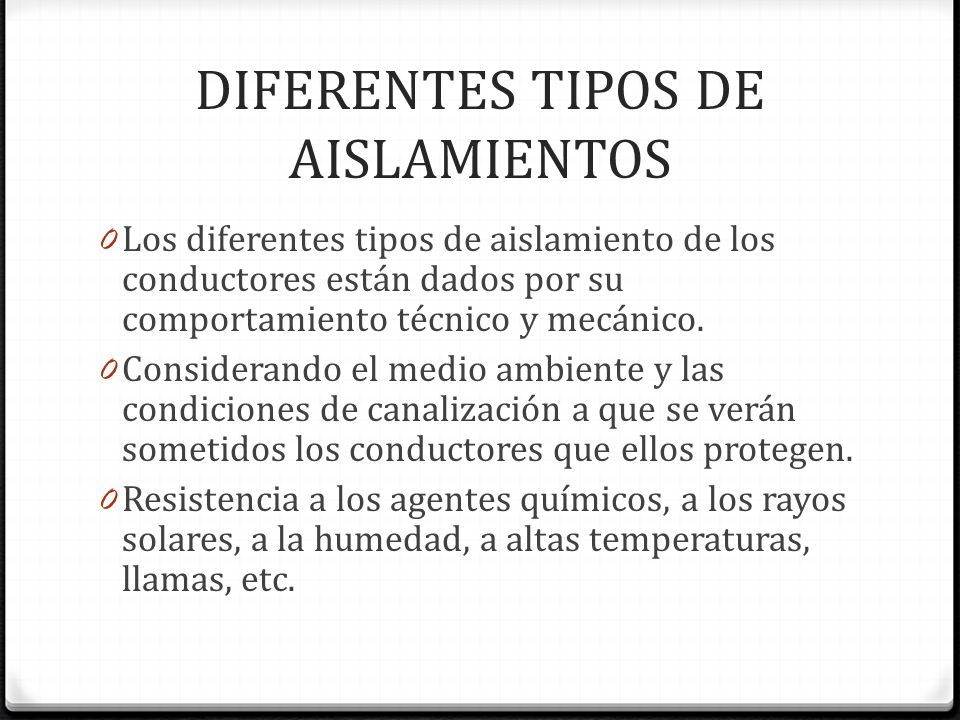

17 DIFERENTES TIPOS DE AISLAMIENTOS 0 Los diferentes tipos de aislamiento de los conductores están dados por su comportamiento técnico y mecánico. 0 Considerando el medio ambiente y las condiciones de canalización a que se verán sometidos los conductores que ellos protegen. 0 Resistencia a los agentes químicos, a los rayos solares, a la humedad, a altas temperaturas, llamas, etc.

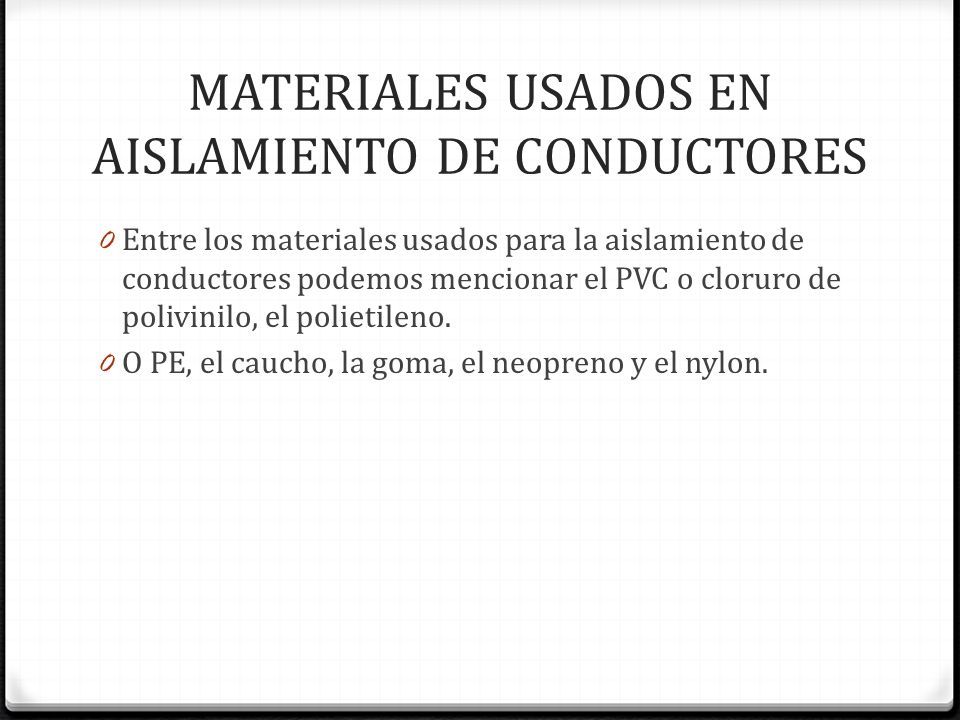

18 MATERIALES USADOS EN AISLAMIENTO DE CONDUCTORES 0 Entre los materiales usados para la aislamiento de conductores podemos mencionar el PVC o cloruro de polivinilo, el polietileno. 0 O PE, el caucho, la goma, el neopreno y el nylon.

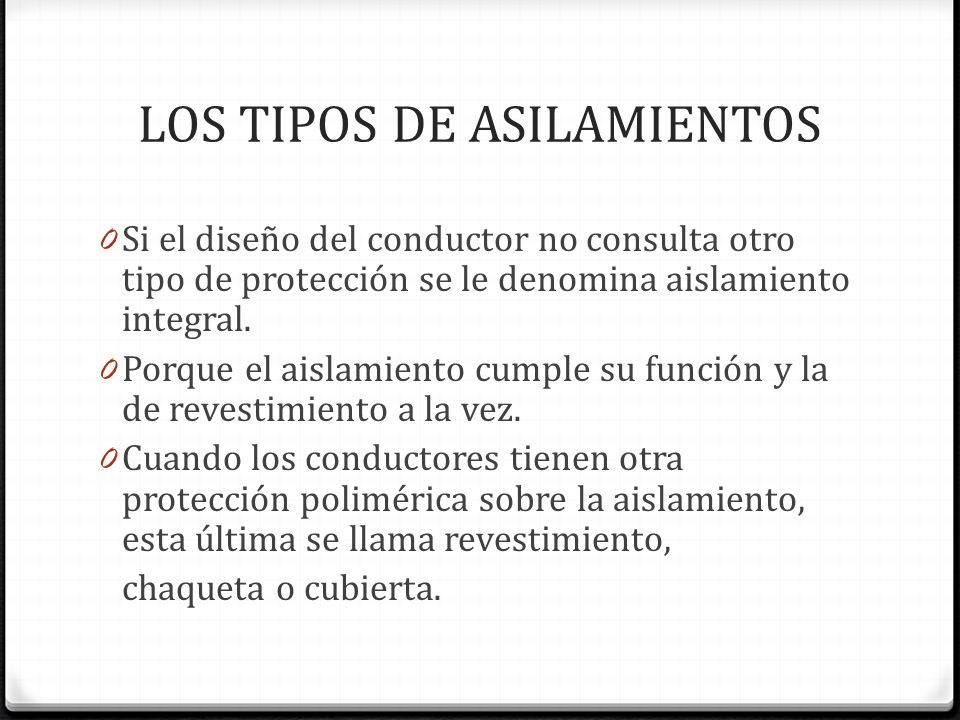

19 LOS TIPOS DE ASILAMIENTOS 0 Si el diseño del conductor no consulta otro tipo de protección se le denomina aislamiento integral. 0 Porque el aislamiento cumple su función y la de revestimiento a la vez. 0 Cuando los conductores tienen otra protección polimérica sobre la aislamiento, esta última se llama revestimiento, chaqueta o cubierta.

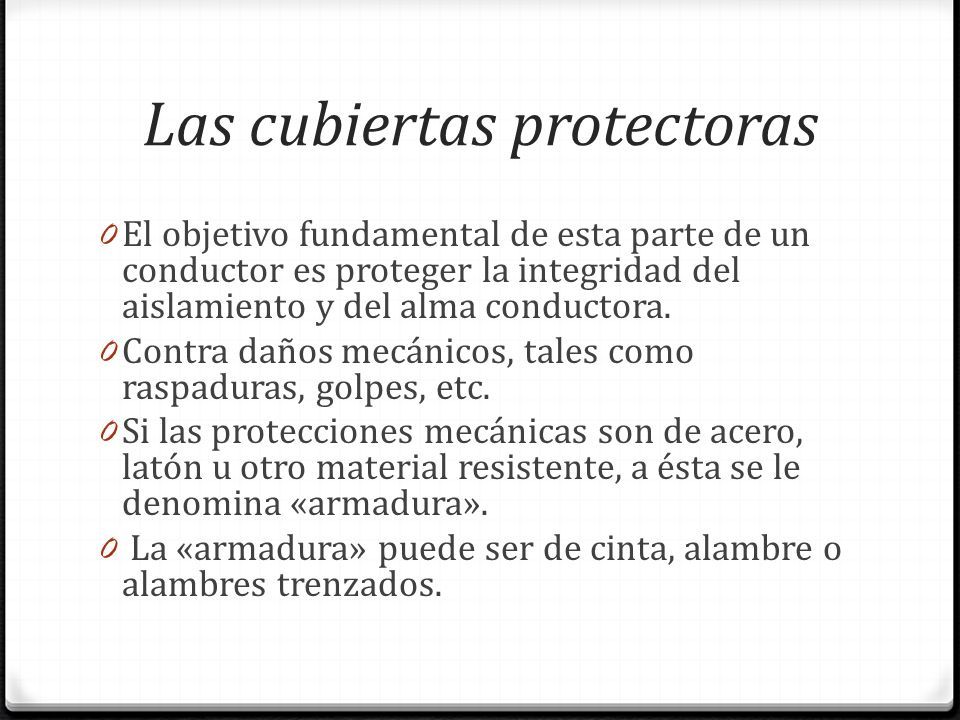

20 Las cubiertas protectoras 0 El objetivo fundamental de esta parte de un conductor es proteger la integridad del aislamiento y del alma conductora. 0 Contra daños mecánicos, tales como raspaduras, golpes, etc. 0 Si las protecciones mecánicas son de acero, latón u otro material resistente, a ésta se le denomina «armadura». 0 La «armadura» puede ser de cinta, alambre o alambres trenzados.

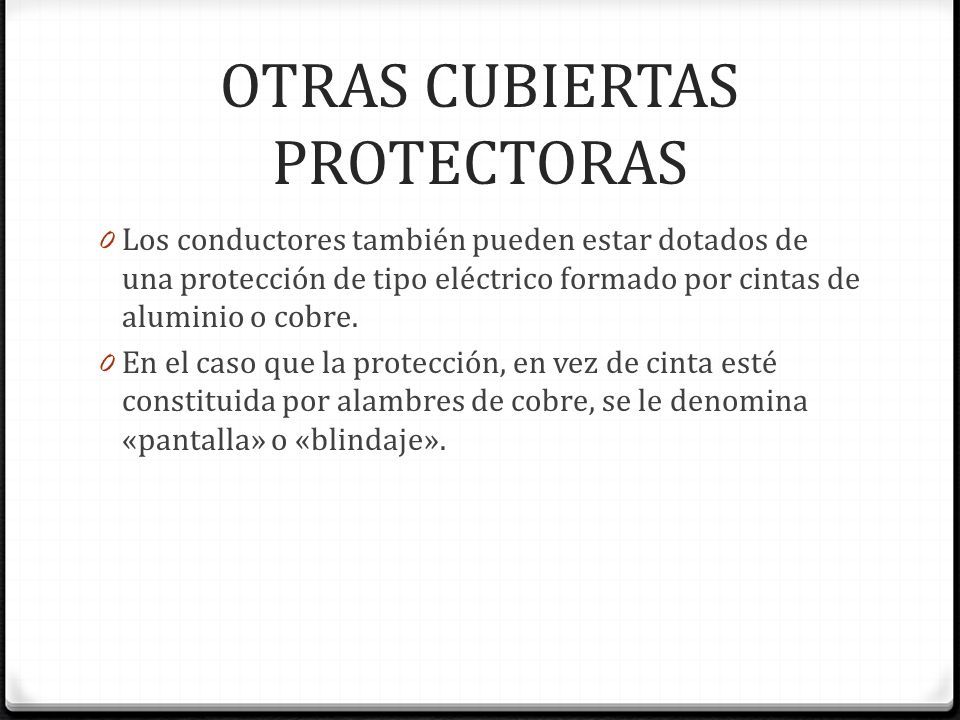

21 OTRAS CUBIERTAS PROTECTORAS 0 Los conductores también pueden estar dotados de una protección de tipo eléctrico formado por cintas de aluminio o cobre. 0 En el caso que la protección, en vez de cinta esté constituida por alambres de cobre, se le denomina «pantalla» o «blindaje».

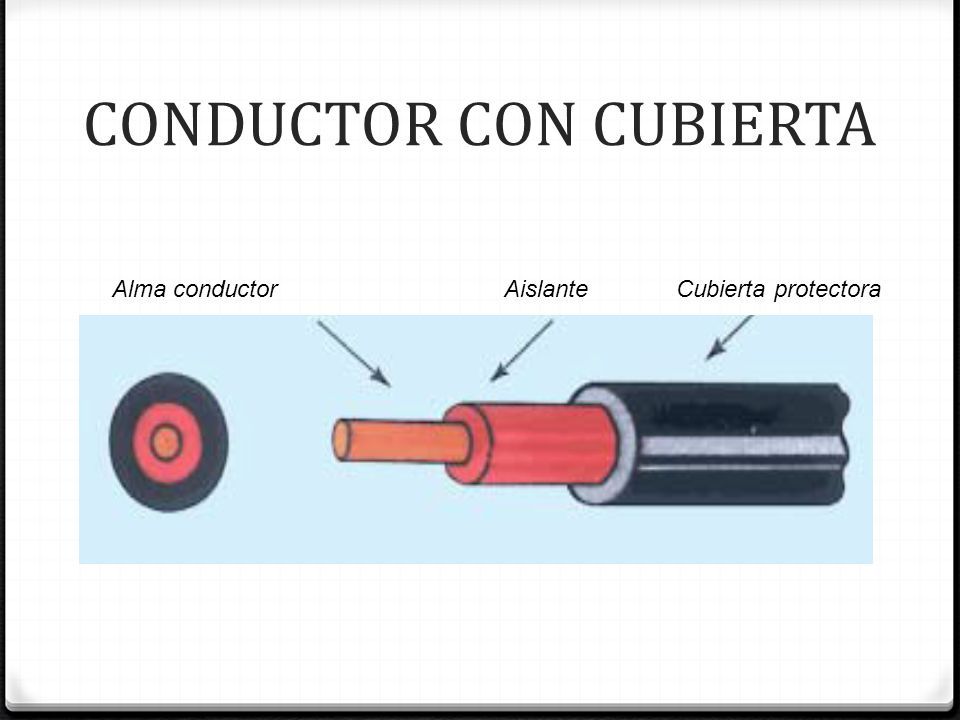

22 CONDUCTOR CON CUBIERTA Alma conductor Aislante Cubierta protectora

23 Clasificación de los conductores eléctricos 0 Voltaje del sistema, tipo (CC o CA), fases y neutro, sistema de potencia, punto central aterramiento. 0 Corriente o potencia a suministrar. 0 Temperatura de servicio, temperatura ambiente y resistividad térmica de alrededores. 0 Tipo de instalación, dimensiones (profundidad, radios de curvatura, distancia entre vanos, etc.). 0 Sobrecargas o cargas intermitentes. 0 Tipo de aislamiento. 0 Cubierta protectora.

24 Conductores para distribución y poder 0 Alambres y cables (Nº de hebras: 7 a 61). 0 Tensiones de servicio: 0,6 a 35 kV (MT) y 46 a 65 kV (AT). 0 Uso: Instalaciones de fuerza y alumbrado (aéreas, subterráneas e interiores). 0 Tendido fijo.

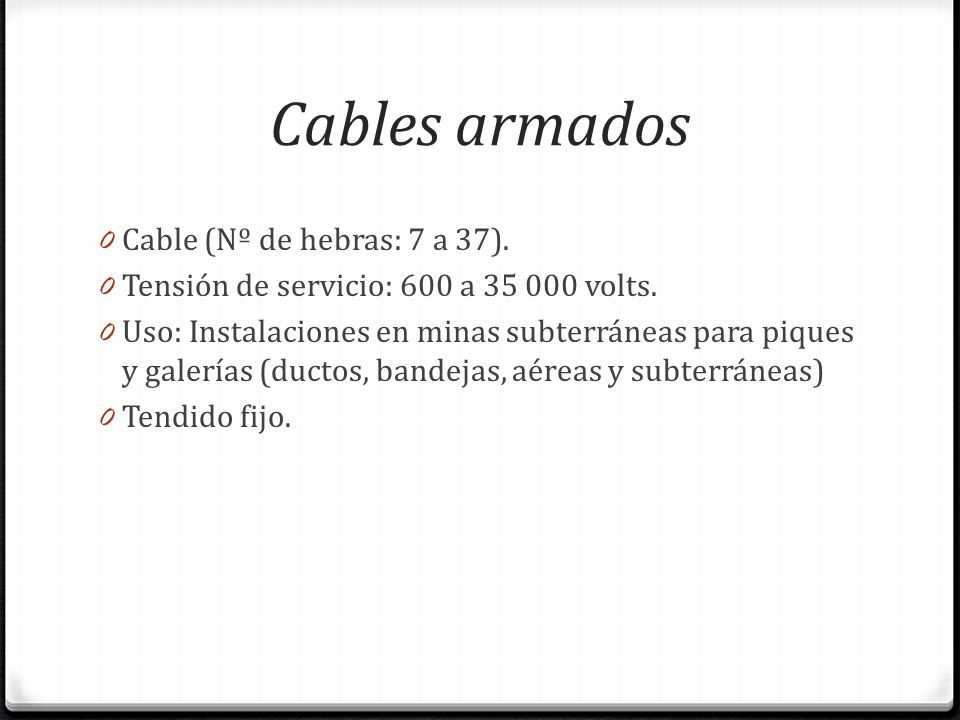

25 Cables armados 0 Cable (Nº de hebras: 7 a 37). 0 Tensión de servicio: 600 a 35 000 volts. 0 Uso: Instalaciones en minas subterráneas para piques y galerías (ductos, bandejas, aéreas y subterráneas) 0 Tendido fijo.

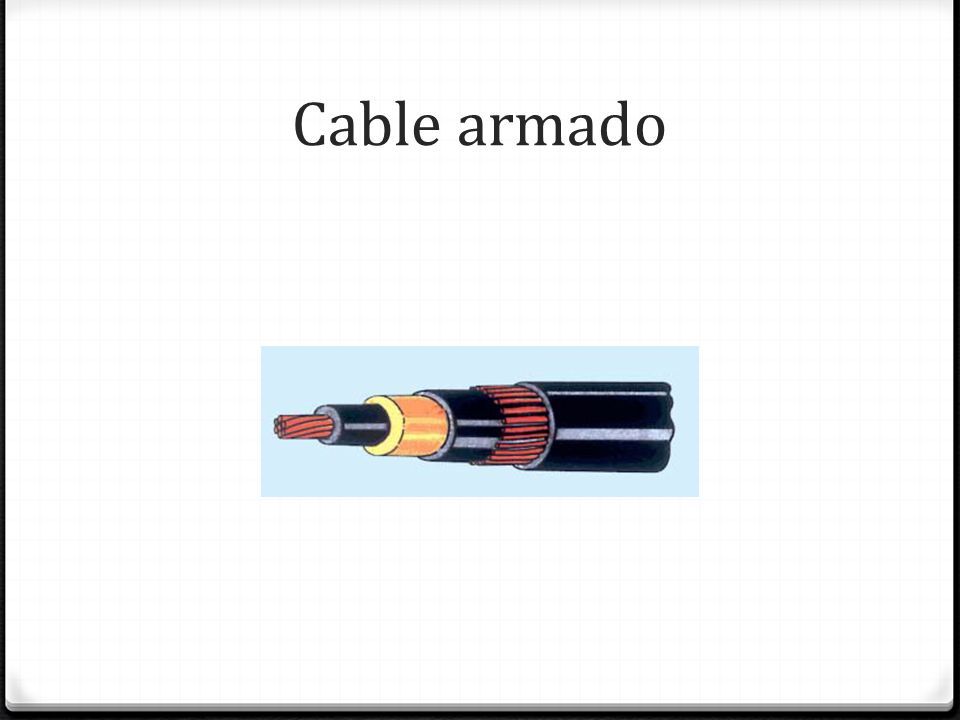

26 Cable armado

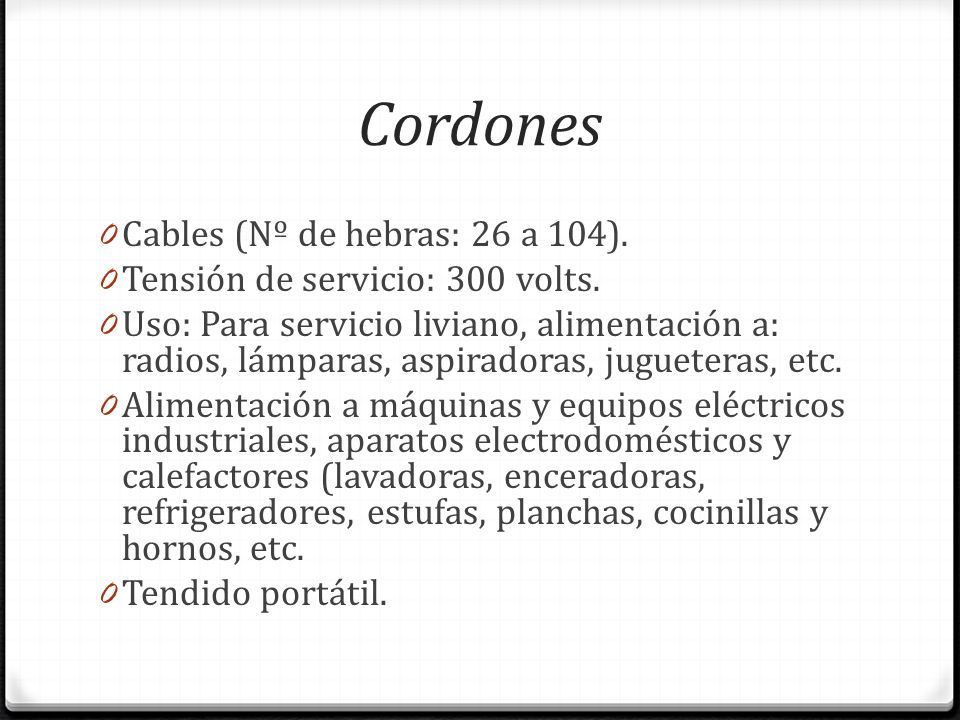

27 Cordones 0 Cables (Nº de hebras: 26 a 104). 0 Tensión de servicio: 300 volts. 0 Uso: Para servicio liviano, alimentación a: radios, lámparas, aspiradoras, jugueteras, etc. 0 Alimentación a máquinas y equipos eléctricos industriales, aparatos electrodomésticos y calefactores (lavadoras, enceradoras, refrigeradores, estufas, planchas, cocinillas y hornos, etc. 0 Tendido portátil.

28 Conductores para control e instrumentación 0 Cable (Nº de hebras: 2 a 27). 0 Tensión de servicio: 600 volts. 0 Uso: Operación e interconexión en zonas de hornos y altas temperaturas. 0 En ductos, bandejas, aérea o directamente bajo tierra). 0 Tendido fijo.

29 Daños que genera el mal dimensionamiento y mal uso de los conductores en una instalación eléctrica Caídas de tensión

30 Sobrecalentamiento de las líneas

31 Cortos circuitos

32 Fallas de aislamiento a tierra

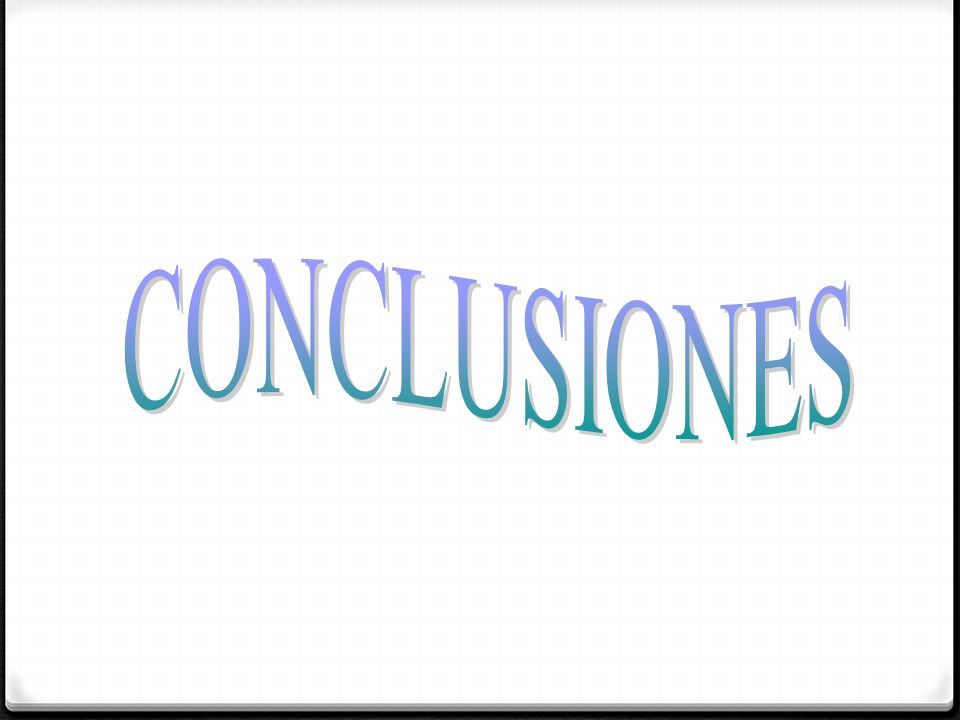

33
