1 INSTALACIONES INDUSTRIALES “CANALIZACIONES ELECTRICAS”

2 INTRODUCCION Los sistemas de canalización determinan de manera clara y específica la dirección y distribución de los diferentes sistemas de energía y control, a la vez que proporcionan un apoyo básico para el funcionamiento de todos los equipos. Son ajustables, fáciles de instalar, requieren de poco mantenimiento y en cualquier momento se pueden adaptar a las nuevas exigencias. Canalizaciones Eléctricas

3 CLASIFICACION : Los medios de canalización más utilizados en las instalaciones eléctricas son: - Tubos Conduit. - Ductos. - Charolas. Canalizaciones Eléctricas

4 TUBOS CONDUIT Son de material metálico de Al o acero o aleaciones especiales. Los de acero son: -T.C.Rígido - T.C Semipesado -T.C Liviano Son galvanizadas No metálico PVC, Fibra de vidrio, Polietileno, etc Canalizaciones Eléctricas

5 Tubo Conduit Rigido Tramos de 3.05 metros de longitud con rosca en ambos extremos. Se usan como conectores coples, niples (corto y largo), así como niples cerrados o de rosca corrida. Secciones circulares con diámetro 13 mm (0.5 pulgadas) hasta 152.4 mm (6 pulgadas). Dobleces no mayor a 360º. Canalizaciones Eléctricas

6 Tubo Conduit Semipesado - Aplicaciones similares a las rígidas - Diámetros de hasta 4pulg - Extremos roscados Canalizaciones Eléctricas

7 Tubo Conduit Ligero Se usa en zonas donde no haya daños mecánicos. No usarse directamente enterrado o en lugares húmedos o de ambiente corrosivo. El diámetro máximo recomendable para esta tubería es de 51 mm (2 pulgadas) Canalizaciones Eléctricas

8 Doblador de Tubo Conduit Canalizaciones Eléctricas

9 Tubo Conduit Metalico Flexible Su uso se acentúa en las instalaciones industriales como último tramo para conexión de motores eléctricos. Se recomienda su uso en lugares secos y donde no se encuentre expuesto a corrosión o daño mecánico. Se fabrican desde 0.5 a 4 pulg Canalizaciones Eléctricas

10 Conduit No Metalicos El más usado es el PVC, que es un material autoextinguible, resistente a la compresión, a la humedad y agentes químicos. No usar para temperaturas mayores a 70º Se doblan con aire o líquido caliente Canalizaciones Eléctricas

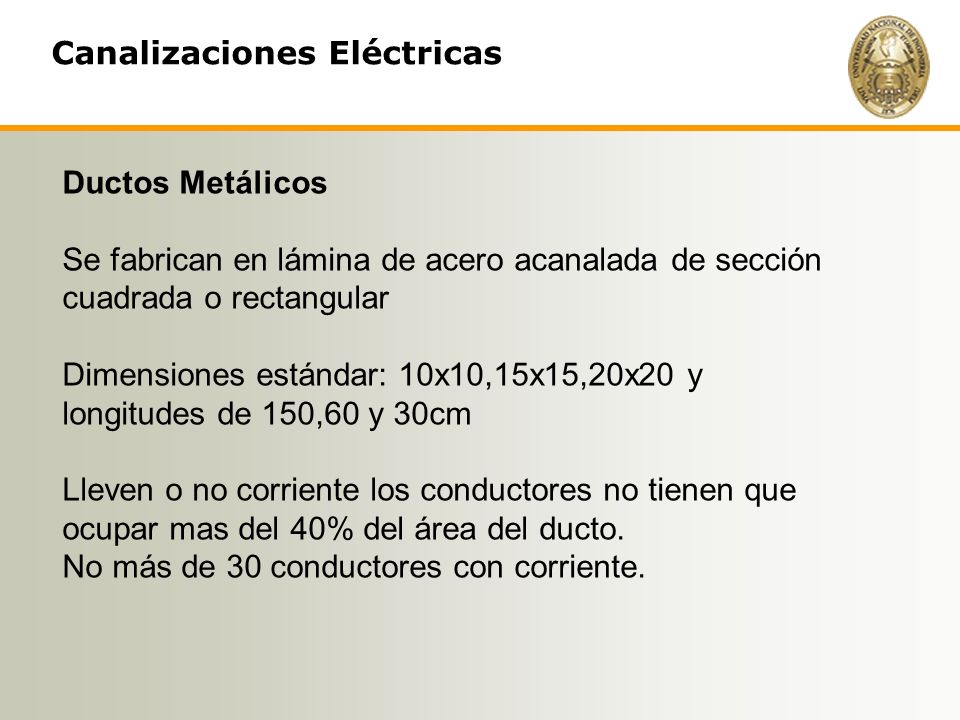

11 Ductos Metálicos Se fabrican en lámina de acero acanalada de sección cuadrada o rectangular Dimensiones estándar: 10x10,15x15,20x20 y longitudes de 150,60 y 30cm Lleven o no corriente los conductores no tienen que ocupar mas del 40% del área del ducto. No más de 30 conductores con corriente. Canalizaciones Eléctricas

12

13

14 Charola o bandeja En el uso de charolas se tienen aplicaciones parecidas a las de los ductos con algunas limitantes propias de los lugares en los que se hace la instalación. Existen tres tipos: -Charolas de paso -Charolas tipo escalera -Charola tipo canal Canalizaciones Eléctricas

15 Charola de paso Se fabrican de anchos estándares 15,22,30,60cm Canalizaciones Eléctricas

16 Charola tipo escalera Se usan como soporte de cables de potencia. S e fabrican de anchos estandares15,22,30,45,60,75 cm Canalizaciones Eléctricas

17 Charola tipo canal Usado para conductores de baja potencia o para cables de control Anchos estándares 7.5 y10cm Canalizaciones Eléctricas

18 Numero de conductores en un Tubo Conduit Esta limitado su capacidad de corriente por el calentamiento que genera a causa de la poca disipación de calor. Canalizaciones Eléctricas

19 Selección de Canalización:

20

21

22

23

24

25

26

27

28 Ejemplo Qué tipo de tubo Conduit se requiere para alojar 4 conductores THW del Nº2 AWG Solución De la tabla 1.8 entrando al grupo de conductores T,TW,THW, con el No.2 AWG, se encuentra que 4 conductores caben en en tubo de 32mm (1 1/4pulg)
