CONDUCTORES ELÉCTRICOS

Presentación del tema: "CONDUCTORES ELÉCTRICOS"— Transcripción de la presentación:

1 CONDUCTORES ELÉCTRICOS

2 A. TIPOS Y APLICACIONES DE CONDUCTORES ELÉCTRICOS

3 DEFINICIONES BÁSICAS

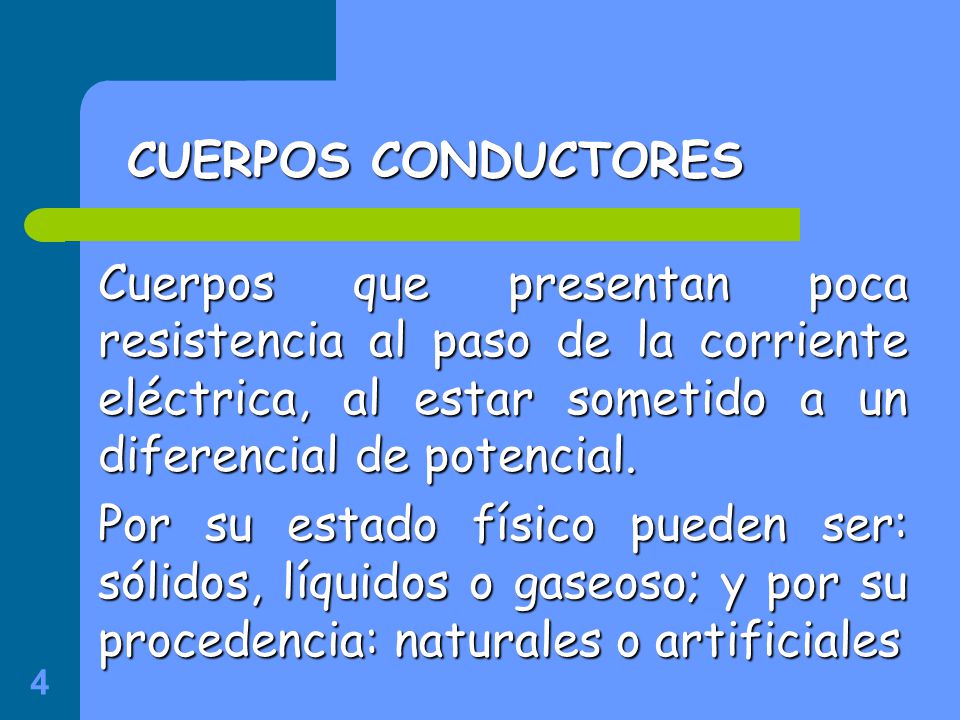

4 CUERPOS CONDUCTORES Cuerpos que presentan poca resistencia al paso de la corriente eléctrica, al estar sometido a un diferencial de potencial. Por su estado físico pueden ser: sólidos, líquidos o gaseoso; y por su procedencia: naturales o artificiales

5 CONDUCTOR ELÉCTRICO Cuerpos capaces de conducir o transmitir la energía eléctrica. Este puede ser alambre (formado por una sola hebra) o cable (formado por varias hebras retorcidas entre sí). Los materiales más empleados en la fabricación de los conductores eléctricos son el Cobre y el Aluminio.

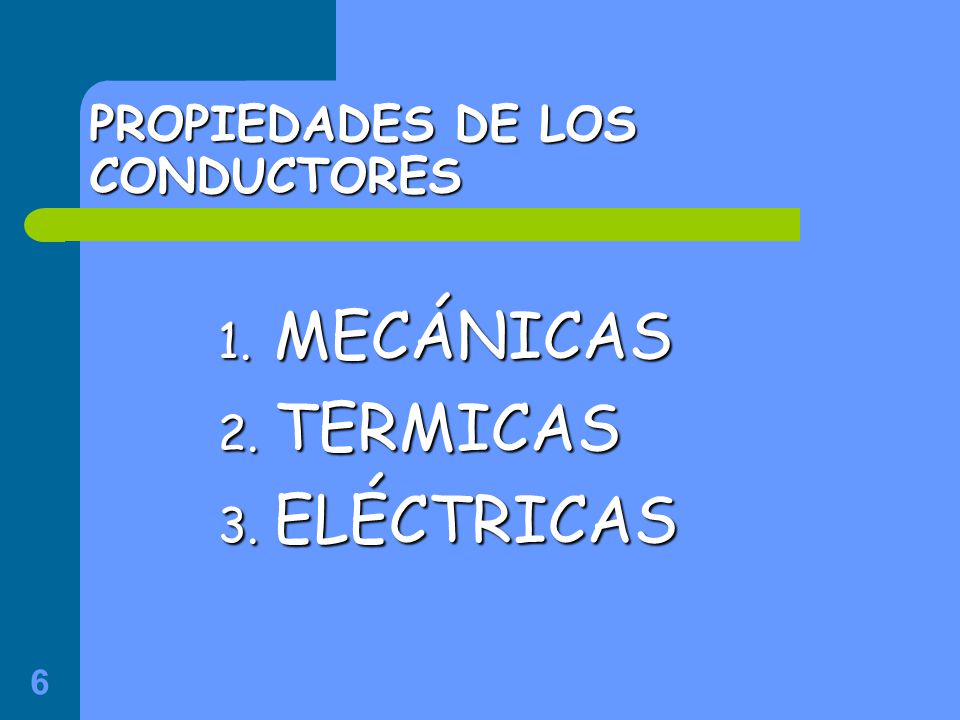

6 PROPIEDADES DE LOS CONDUCTORES
MECÁNICAS TERMICAS ELÉCTRICAS

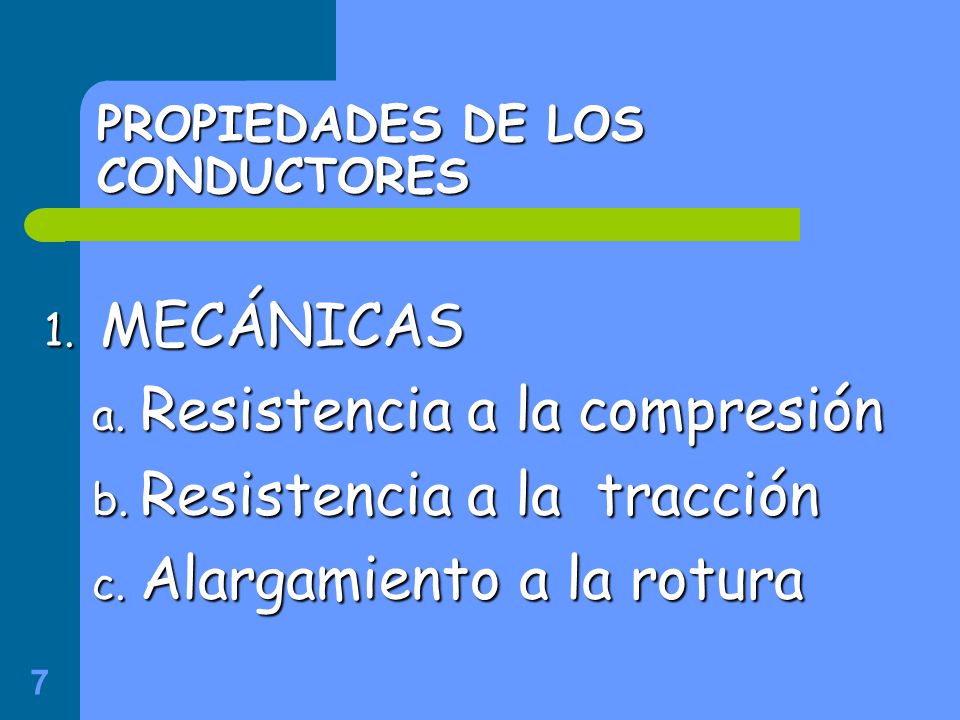

7 PROPIEDADES DE LOS CONDUCTORES
MECÁNICAS Resistencia a la compresión Resistencia a la tracción Alargamiento a la rotura

8 PROPIEDADES DE LOS CONDUCTORES
MECÁNICAS TÉRMICAS Temperatura de fusión Calor específico Coeficiente de dilatación Conductividad térmica

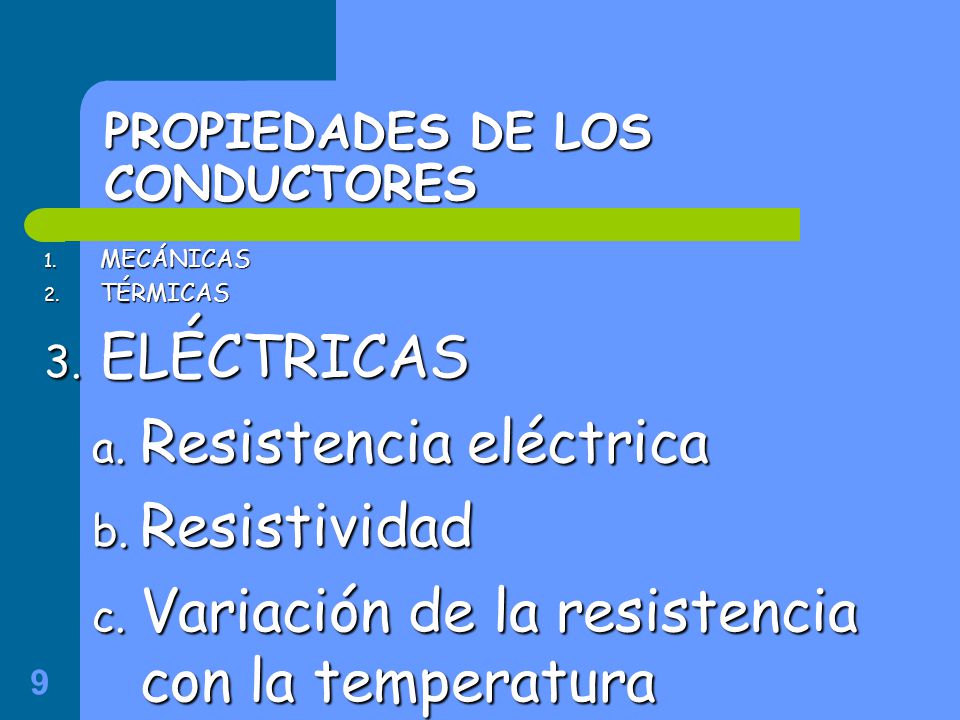

9 PROPIEDADES DE LOS CONDUCTORES
MECÁNICAS TÉRMICAS ELÉCTRICAS Resistencia eléctrica Resistividad Variación de la resistencia con la temperatura

10 TIPOS DE CONDUCTORES

11 PARTES DE UN CONDUCTOR ELÉCTRICO
El alma o elemento conductor El aislamiento Las cubiertas protectoras.

12 ALAMBRE CABLE SEGÚN LA CARACTERÍSTICA DEL ALMA POR SU CONSTITUCIÓN
Formado por un solo elemento o hilo conductor. Se emplea en líneas aéreas, como conductor desnudo o aislado, instalaciones eléctricas a la intemperie, ductos o directamente sobre aisladores. CABLE Formado por una serie de hilos conductores, con gran flexibilidad

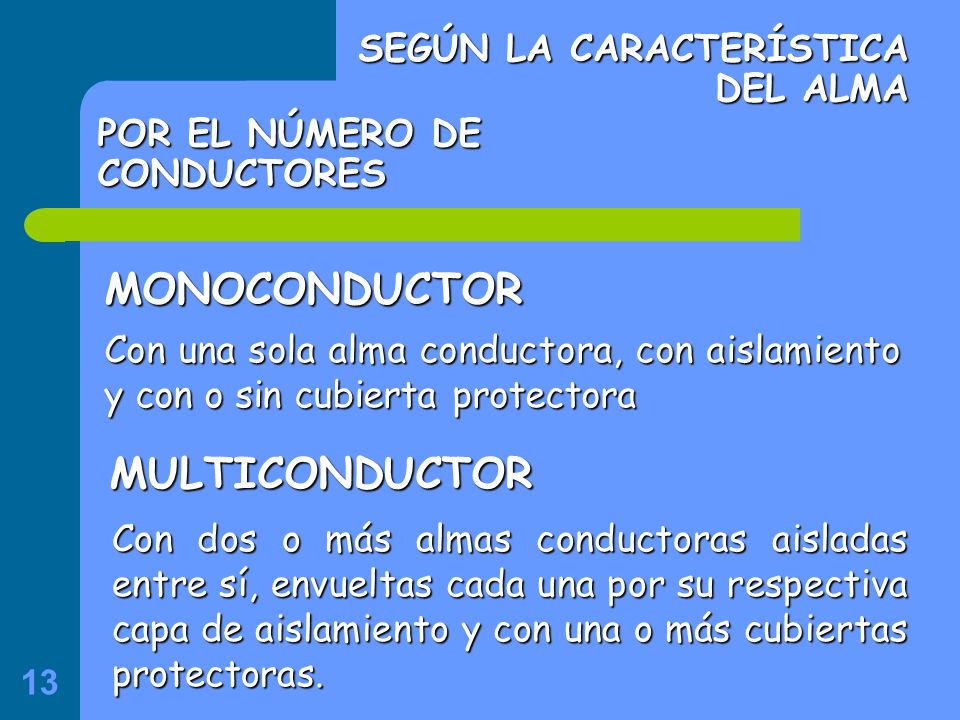

13 POR EL NÚMERO DE CONDUCTORES
SEGÚN LA CARACTERÍSTICA DEL ALMA POR EL NÚMERO DE CONDUCTORES MONOCONDUCTOR Con una sola alma conductora, con aislamiento y con o sin cubierta protectora MULTICONDUCTOR Con dos o más almas conductoras aisladas entre sí, envueltas cada una por su respectiva capa de aislamiento y con una o más cubiertas protectoras.

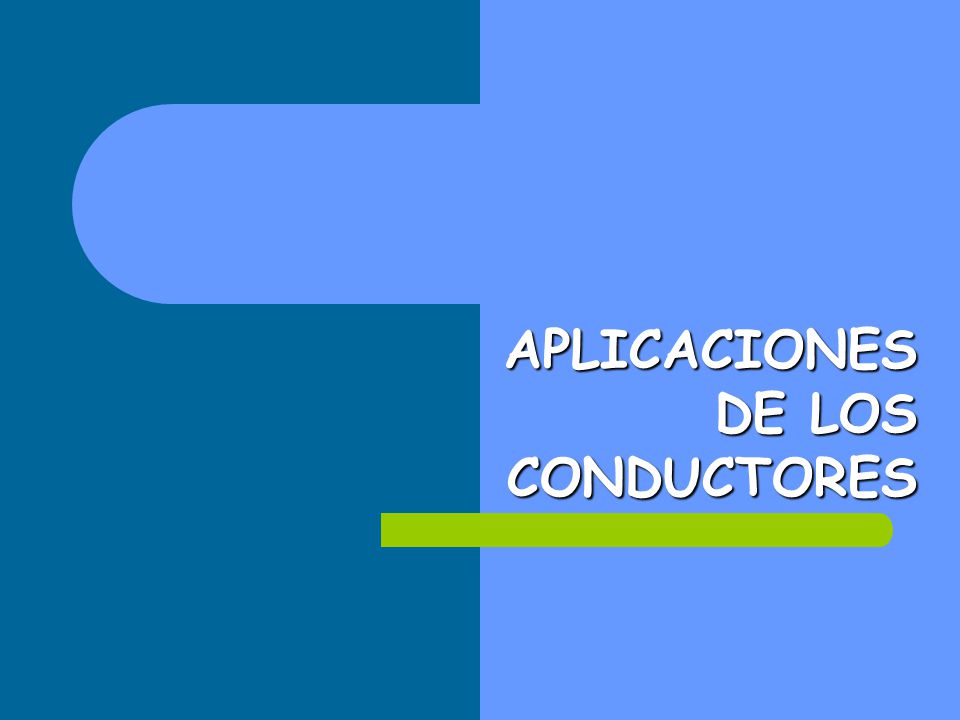

14 APLICACIONES DE LOS CONDUCTORES

15 CONDUCTOR SUBTERRÁNEO

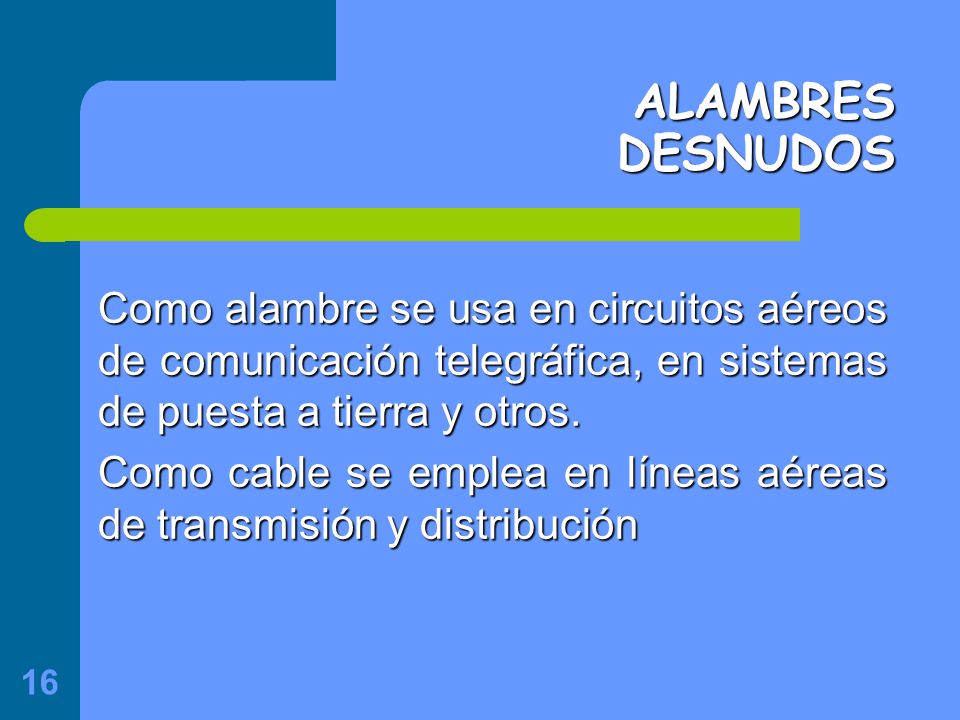

16 ALAMBRES DESNUDOS Como alambre se usa en circuitos aéreos de comunicación telegráfica, en sistemas de puesta a tierra y otros. Como cable se emplea en líneas aéreas de transmisión y distribución

17 CONDUCTORES PARA VEHÍCULOS: GPT, SGT, HTT
GPT. En alumbrado, señales, tableros de control de vehículos. SGT. Para conexiones a acumuladores de batería en vehículos o equipos estacionarios HTT. Para conexiones entre las bujías, el distribuidor y a la bobina.

18 CORDONES PORTÁTILES: NLT, NMT, NPT
En aparatos o equipos sujetos a arrollamientos, vibraciones o desplazamientos, y para todo tipo de instalaciones móviles. NLT. Servicio liviano NMT. Servicio medio pesado. NPT. Servicio pesado. Tensión de servicio: 300V: NLT, NMT; 600V: NPT

19 ALAMBRES CHATOS INDOPRENE TM
Utilizado en instalaciones interiores, visibles o empotradas directamente en el interior de muros y paredes, lugares secos y húmedos o en ambientes corrosivos Tensión de servicio: 500 V

20 CABLES TIPO CAI-S Y CAI O CAAI-S Y CAAI
Podrán ser 2 ó 3 conductores de fase, cableados alrededor de un portante. Los conductores de fase y de alumbrado son de cobre recocido (temple blando, cableado concéntrico), en los cables CAI-S y CAI; y de aluminio puro en los cables CAAI-S y CAAI.  El soporte será un cable de acero galvanizado, para cables tipo CAI-S y CAAI-S y de cobre temple duro para los cables CAI o aleación de aluminio para los cables CAAI; en este caso el soporte sirve además como neutro. Los conductores y el soporte son aislados XLPE resistente a la intemperie

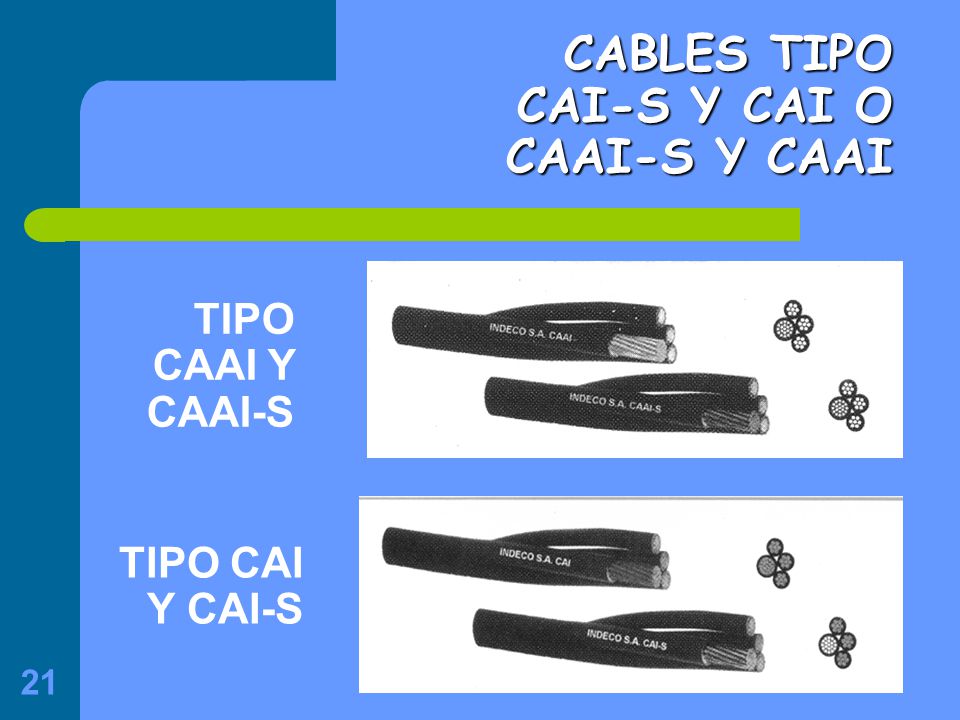

21 CABLES TIPO CAI-S Y CAI O CAAI-S Y CAAI
TIPO CAAI Y CAAI-S TIPO CAI Y CAI-S

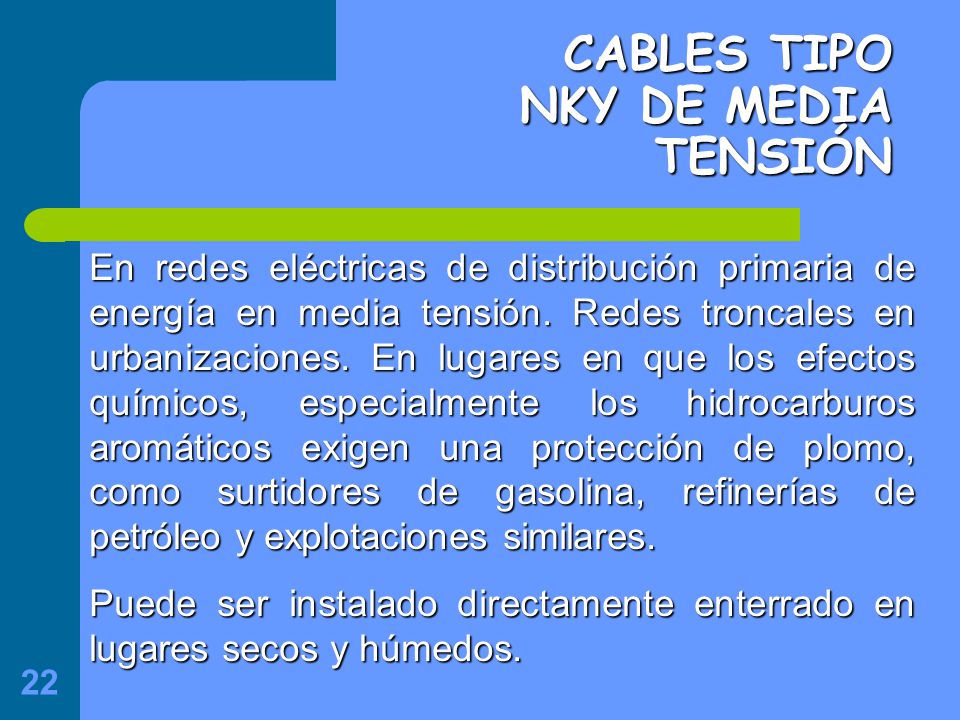

22 CABLES TIPO NKY DE MEDIA TENSIÓN
En redes eléctricas de distribución primaria de energía en media tensión. Redes troncales en urbanizaciones. En lugares en que los efectos químicos, especialmente los hidrocarburos aromáticos exigen una protección de plomo, como surtidores de gasolina, refinerías de petróleo y explotaciones similares. Puede ser instalado directamente enterrado en lugares secos y húmedos.

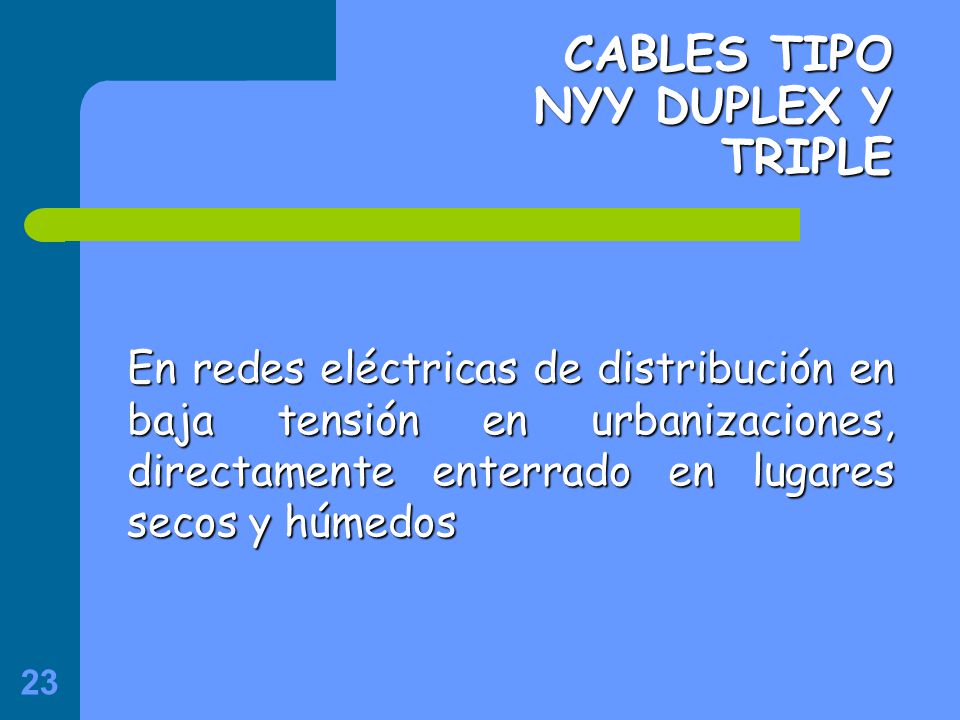

23 CABLES TIPO NYY DUPLEX Y TRIPLE
En redes eléctricas de distribución en baja tensión en urbanizaciones, directamente enterrado en lugares secos y húmedos

24 CABLE SECO UNIPOLAR TIPO N2YSY
En distribución y sub-transmisión. Como alimentador de transformadores en sub-estaciones. En centrales eléctricas, instalaciones industriales y de maniobra, en urbanizaciones e instalaciones mineras. Tensión de servicio: 6, 10, 15 KV

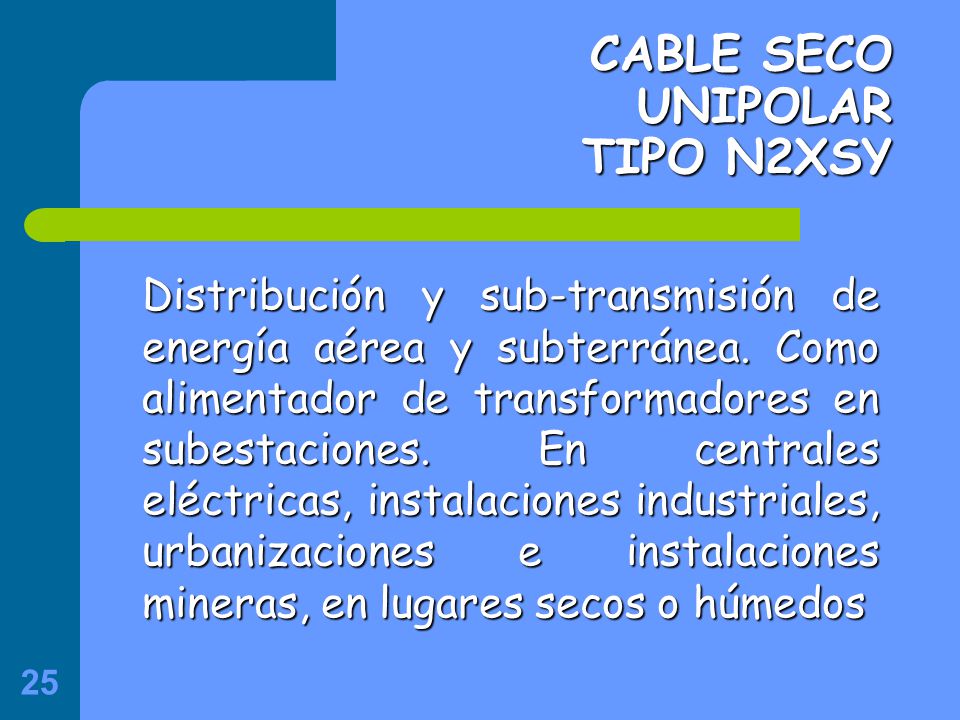

25 CABLE SECO UNIPOLAR TIPO N2XSY
Distribución y sub-transmisión de energía aérea y subterránea. Como alimentador de transformadores en subestaciones. En centrales eléctricas, instalaciones industriales, urbanizaciones e instalaciones mineras, en lugares secos o húmedos

26 B. SELECCIÓN DE CONDUCTORES

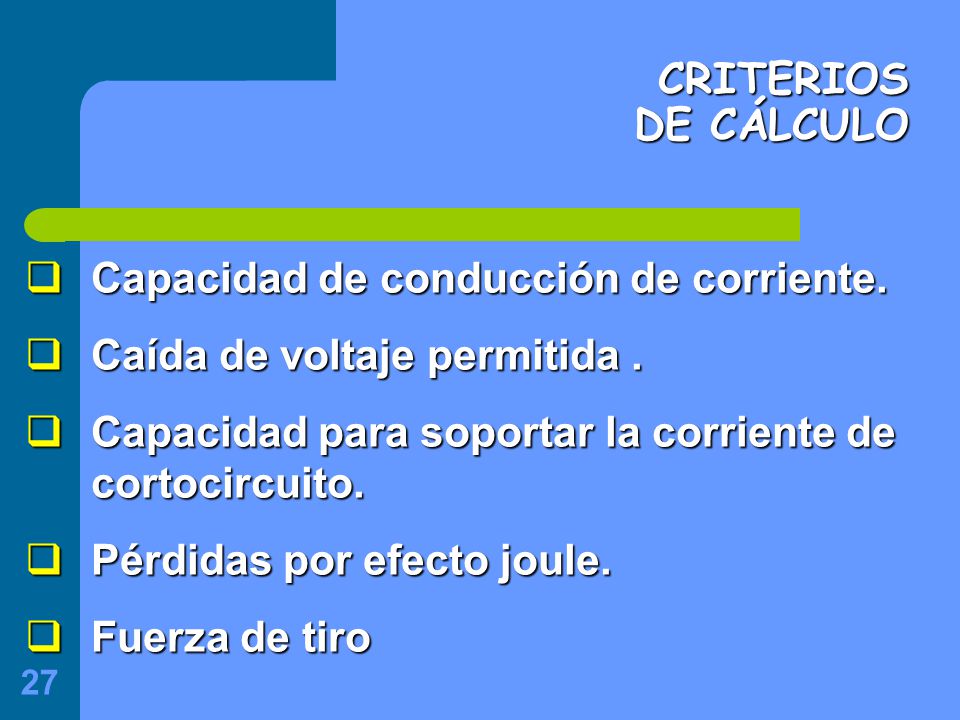

27 CRITERIOS DE CÁLCULO Capacidad de conducción de corriente. Caída de voltaje permitida . Capacidad para soportar la corriente de cortocircuito. Pérdidas por efecto joule. Fuerza de tiro

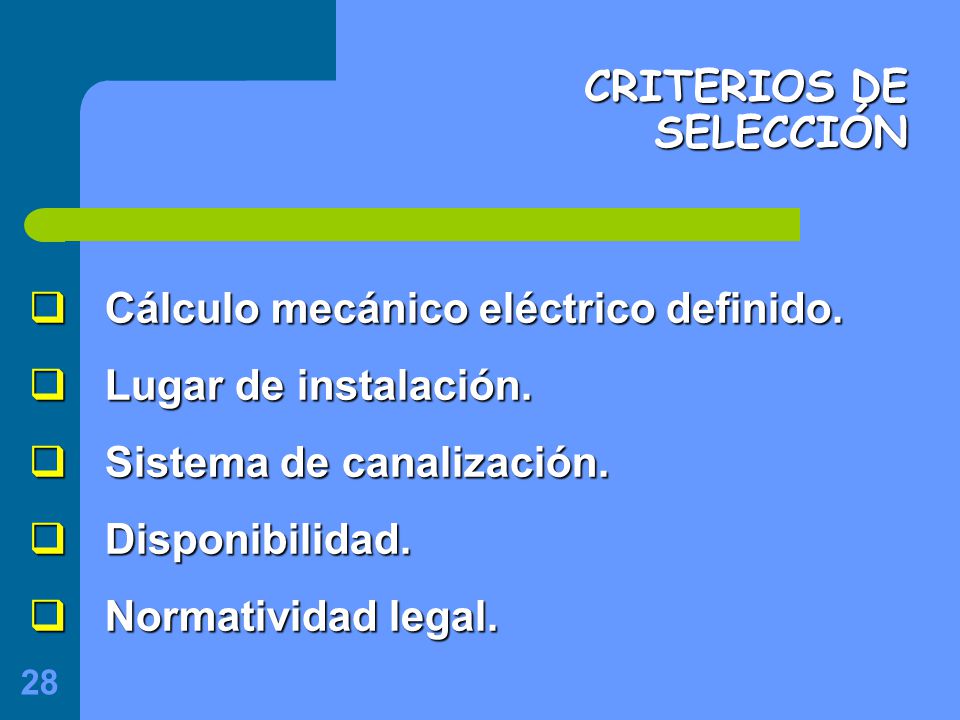

28 CRITERIOS DE SELECCIÓN
Cálculo mecánico eléctrico definido. Lugar de instalación. Sistema de canalización. Disponibilidad. Normatividad legal.

29 C. SISTEMAS DE CONDUCCIÓN DE ENERGÍA

30 CANALIZACIONES ELÉCTRICAS

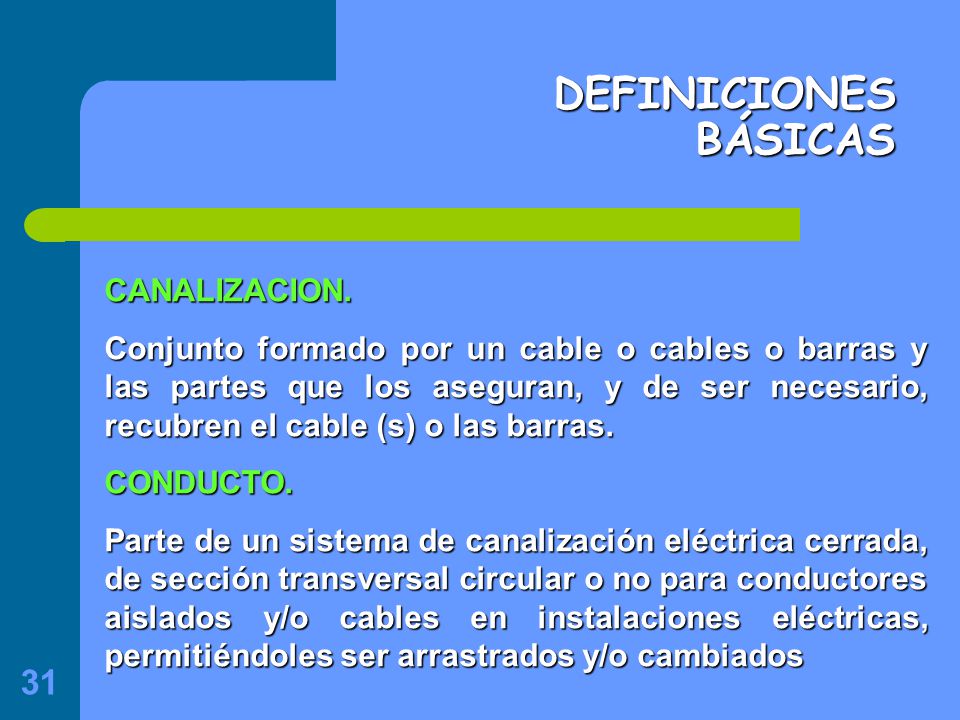

31 DEFINICIONES BÁSICAS CANALIZACION.
Conjunto formado por un cable o cables o barras y las partes que los aseguran, y de ser necesario, recubren el cable (s) o las barras. CONDUCTO. Parte de un sistema de canalización eléctrica cerrada, de sección transversal circular o no para conductores aislados y/o cables en instalaciones eléctricas, permitiéndoles ser arrastrados y/o cambiados

32 DEFINICIONES BÁSICAS SISTEMA DE CONDUCTOS.
Una combinación de conductos, buzones de inspección, buzones de registro y cámaras, unidos para formar un solo conjunto. BANDEJA Soporte de cables compuestos por una base continua y rebordes y sin cubierta

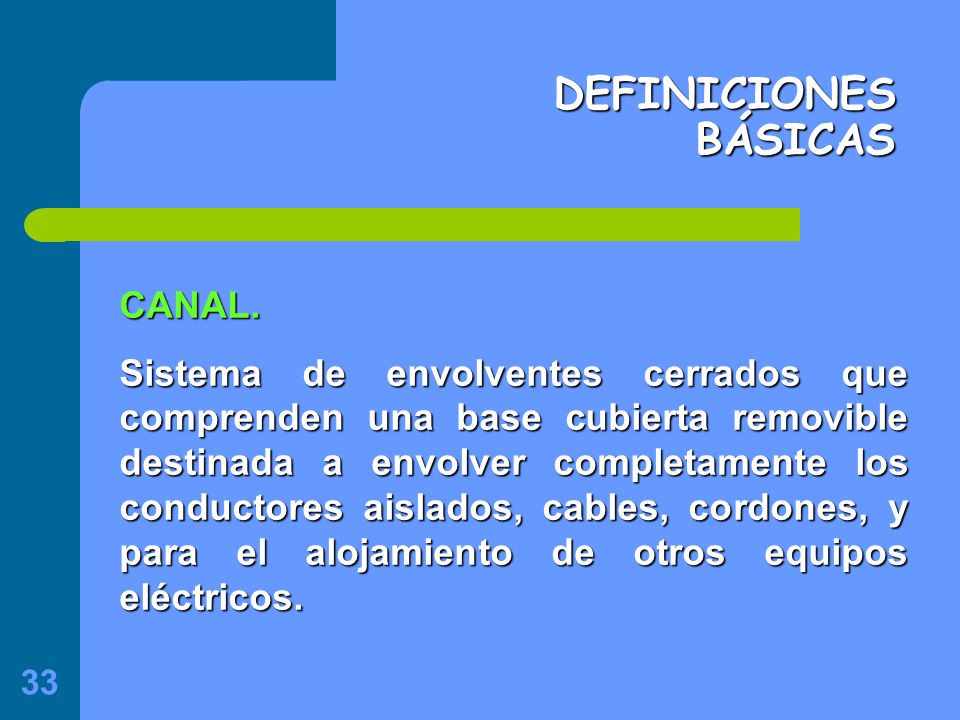

33 DEFINICIONES BÁSICAS CANAL.
Sistema de envolventes cerrados que comprenden una base cubierta removible destinada a envolver completamente los conductores aislados, cables, cordones, y para el alojamiento de otros equipos eléctricos.

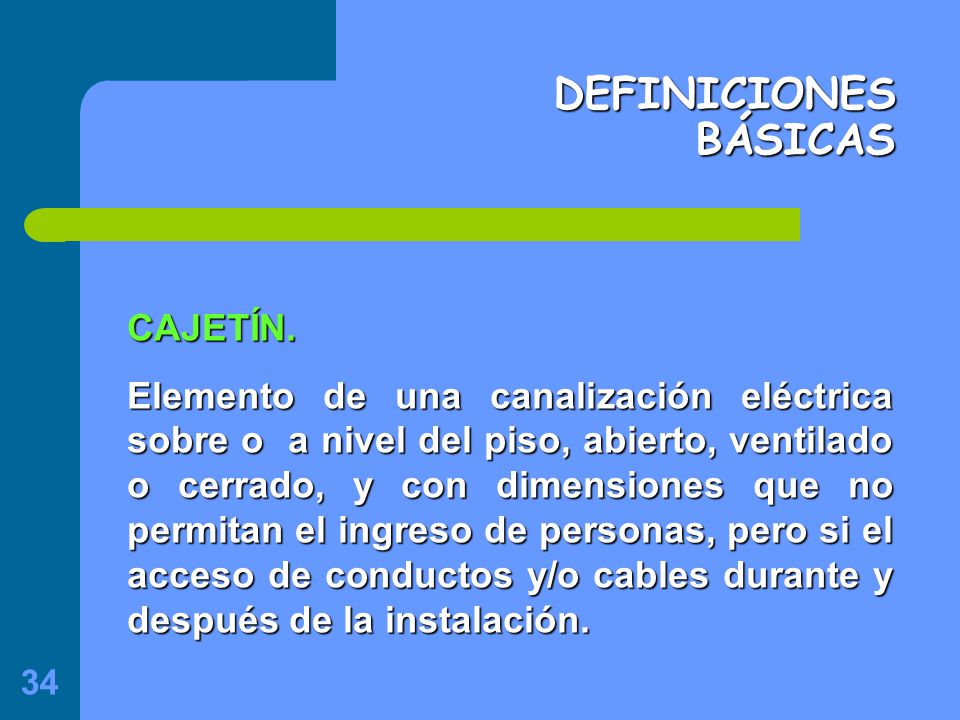

34 DEFINICIONES BÁSICAS CAJETÍN.
Elemento de una canalización eléctrica sobre o a nivel del piso, abierto, ventilado o cerrado, y con dimensiones que no permitan el ingreso de personas, pero si el acceso de conductos y/o cables durante y después de la instalación.

35 DEFINICIONES BÁSICAS ESCALERA DE CABLES.
Soporte para cables formado por una serie de elementos transversales rígidamente fijos a los montantes longitudinales principales. REPISA. Soportes horizontales para cables fijos en un extremo, espaciados a intervalos en los cuales se ubican los cables.

36 SISTEMAS DE CANALIZACIÓN

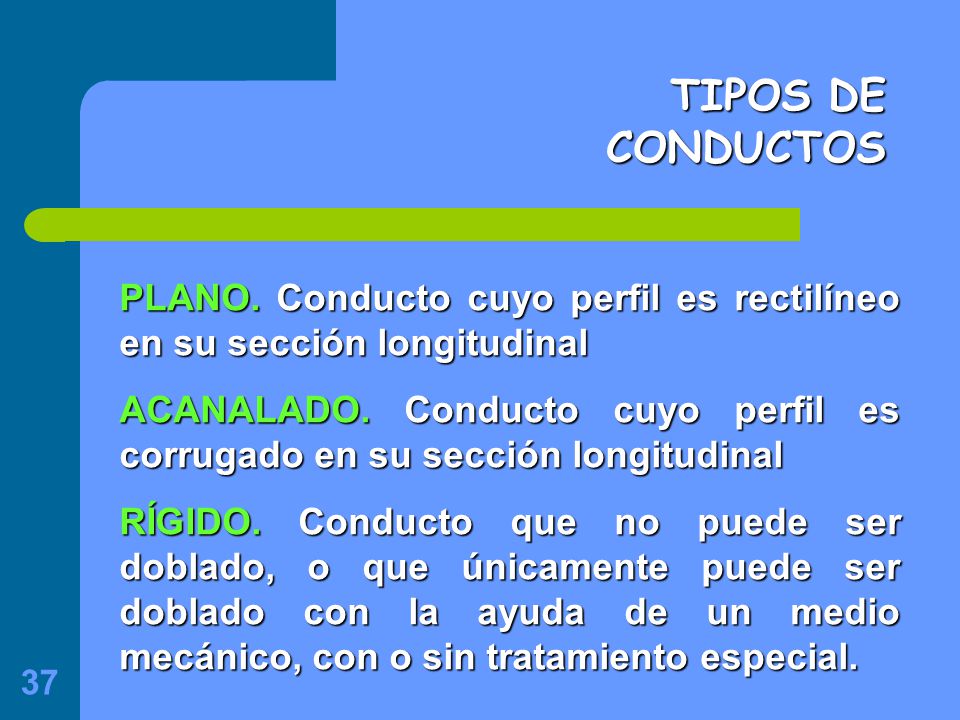

37 TIPOS DE CONDUCTOS PLANO. Conducto cuyo perfil es rectilíneo en su sección longitudinal ACANALADO. Conducto cuyo perfil es corrugado en su sección longitudinal RÍGIDO. Conducto que no puede ser doblado, o que únicamente puede ser doblado con la ayuda de un medio mecánico, con o sin tratamiento especial.

38 TIPOS DE CONDUCTOS FLEXIBLE. Conducto que pude ser doblado manualmente aplicando una fuerza razonable, pero sin otra ayuda. METÁLICO. Conductos fabricados únicamente con metal. COMPUESTO. Conducto fabricado con materiales metálicos y no metálicos.
