1 ELECTRICIDAD

2 ELECTRICIDAD

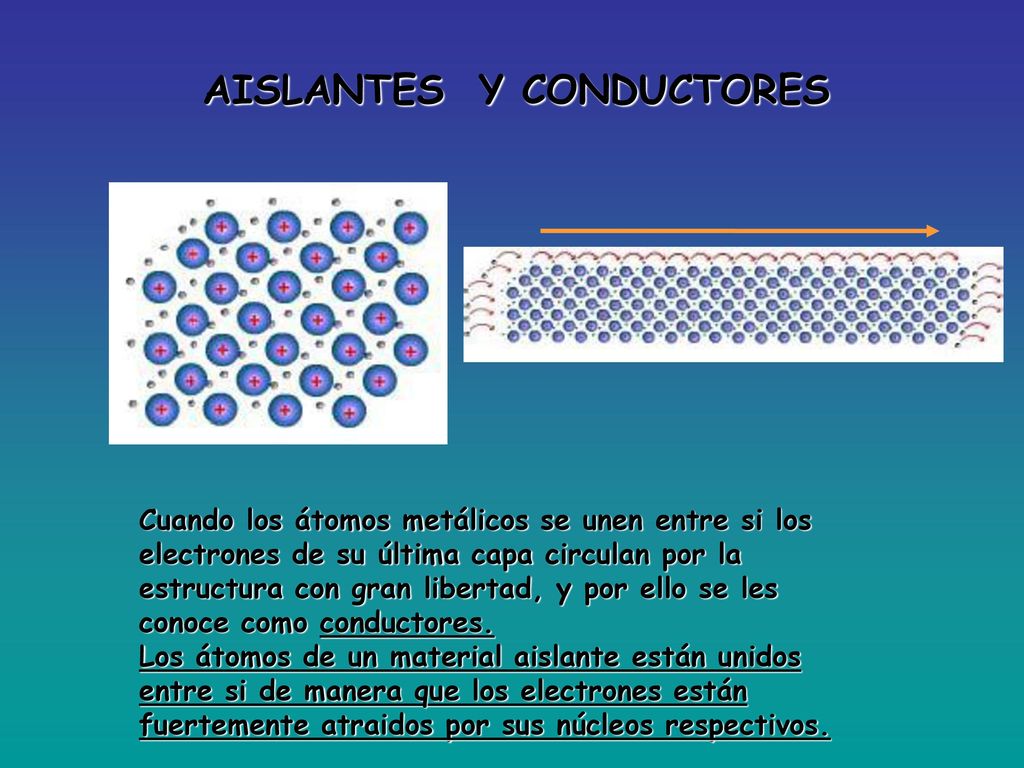

3 AISLANTES Y CONDUCTORES
Cuando los átomos metálicos se unen entre si los electrones de su última capa circulan por la estructura con gran libertad, y por ello se les conoce como conductores. Los átomos de un material aislante están unidos entre si de manera que los electrones están fuertemente atraidos por sus núcleos respectivos.

4 CONCEPTO DE RESISTENCIA
Capacidad de los cuerpos a dejar pasar la corriente eléctrica. La resistencia eléctrica de un material dependerá de su composición.

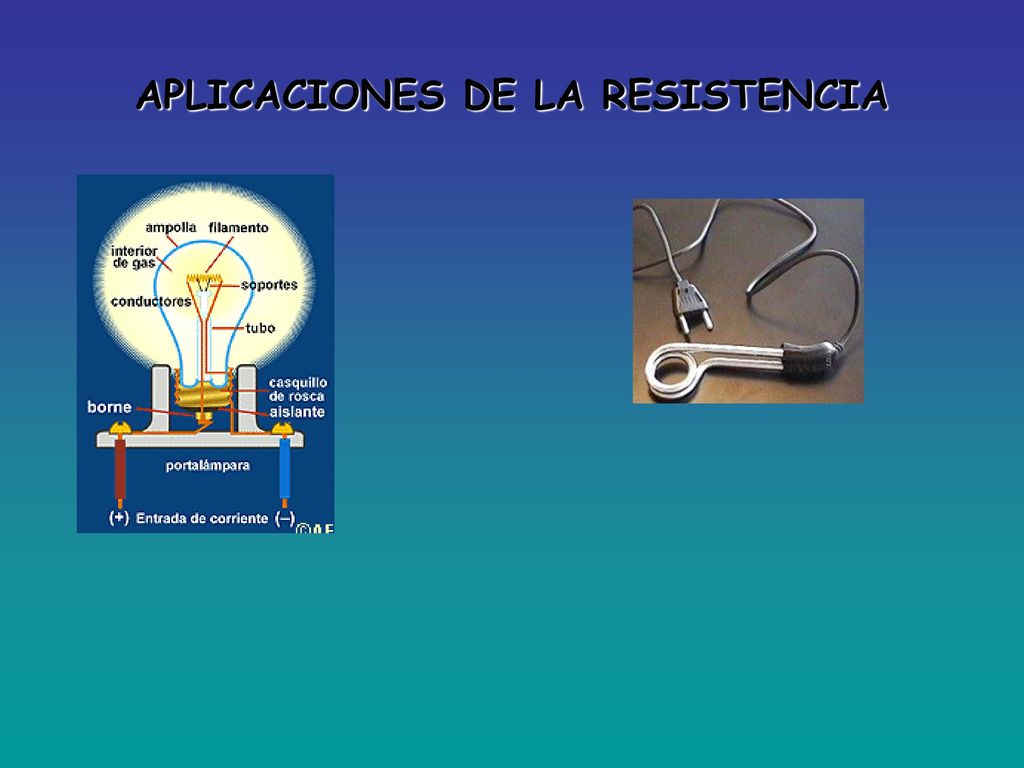

5 APLICACIONES DE LA RESISTENCIA

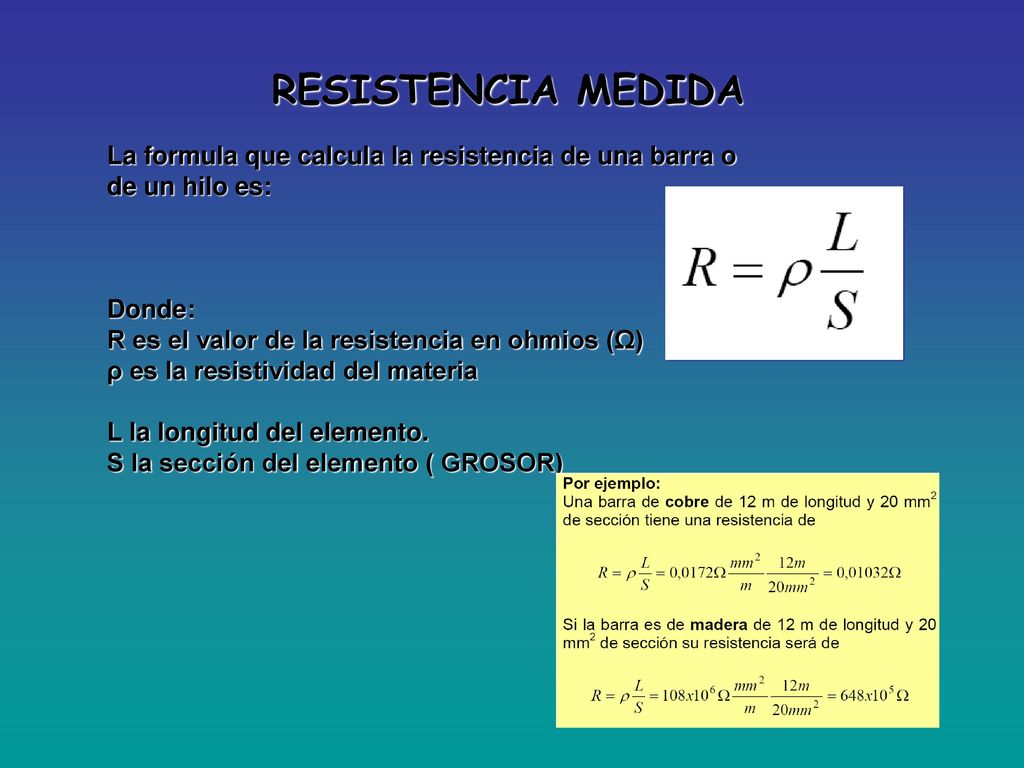

6 RESISTENCIA MEDIDA La formula que calcula la resistencia de una barra o de un hilo es: Donde: R es el valor de la resistencia en ohmios (Ω) ρ es la resistividad del materia L la longitud del elemento. S la sección del elemento ( GROSOR)

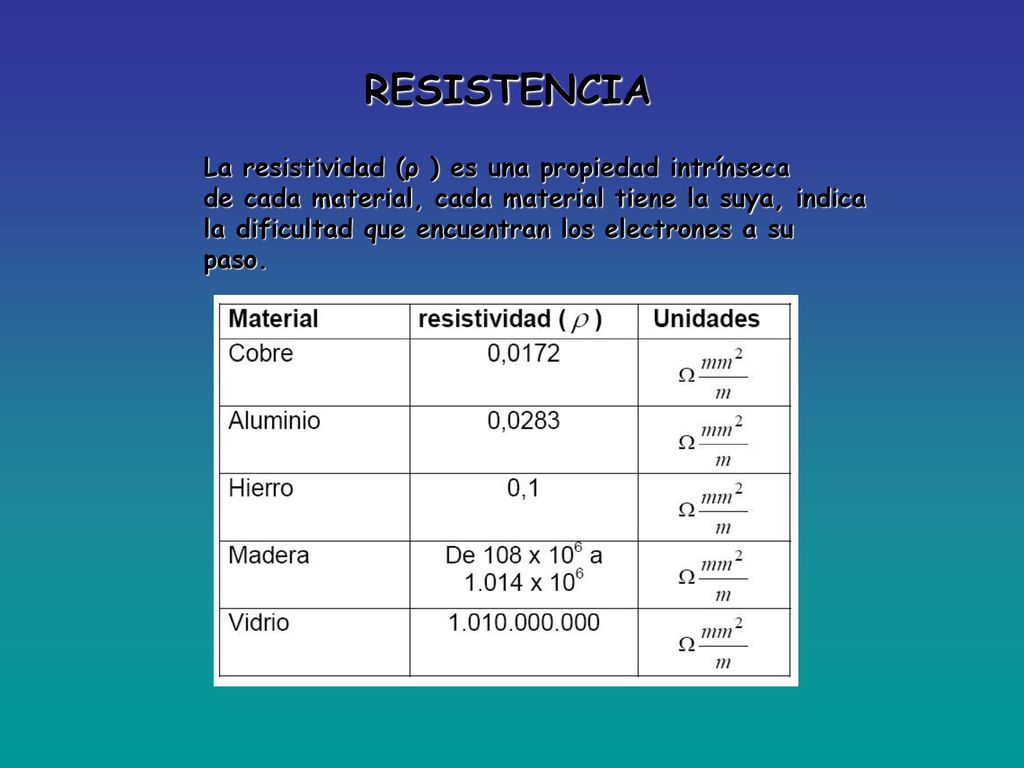

7 RESISTENCIA La resistividad (ρ ) es una propiedad intrínseca
de cada material, cada material tiene la suya, indica la dificultad que encuentran los electrones a su paso.

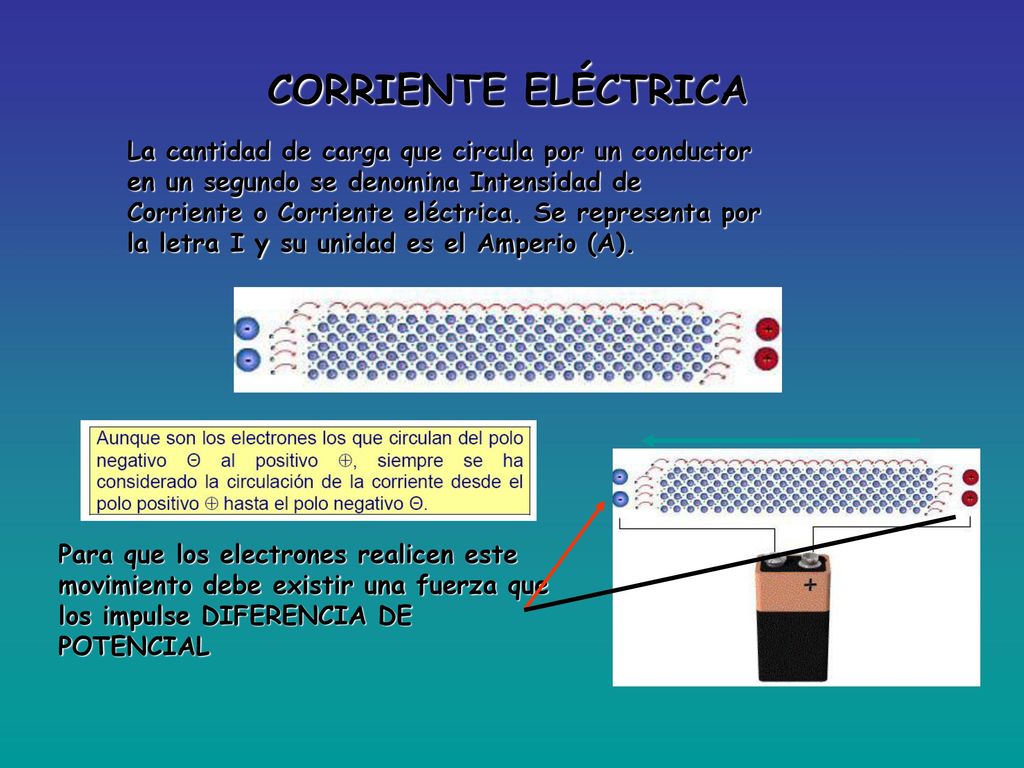

8 CORRIENTE ELÉCTRICA La cantidad de carga que circula por un conductor
en un segundo se denomina Intensidad de Corriente o Corriente eléctrica. Se representa por la letra I y su unidad es el Amperio (A). Para que los electrones realicen este movimiento debe existir una fuerza que los impulse DIFERENCIA DE POTENCIAL

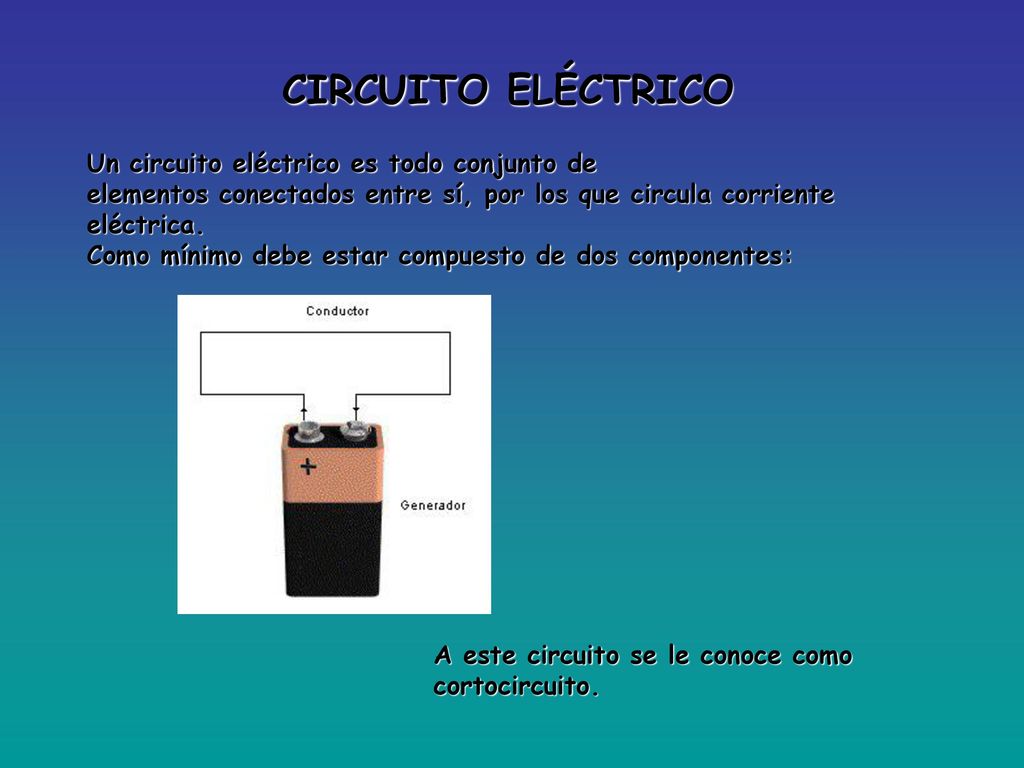

9 CIRCUITO ELÉCTRICO Un circuito eléctrico es todo conjunto de
elementos conectados entre sí, por los que circula corriente eléctrica. Como mínimo debe estar compuesto de dos componentes: A este circuito se le conoce como cortocircuito.

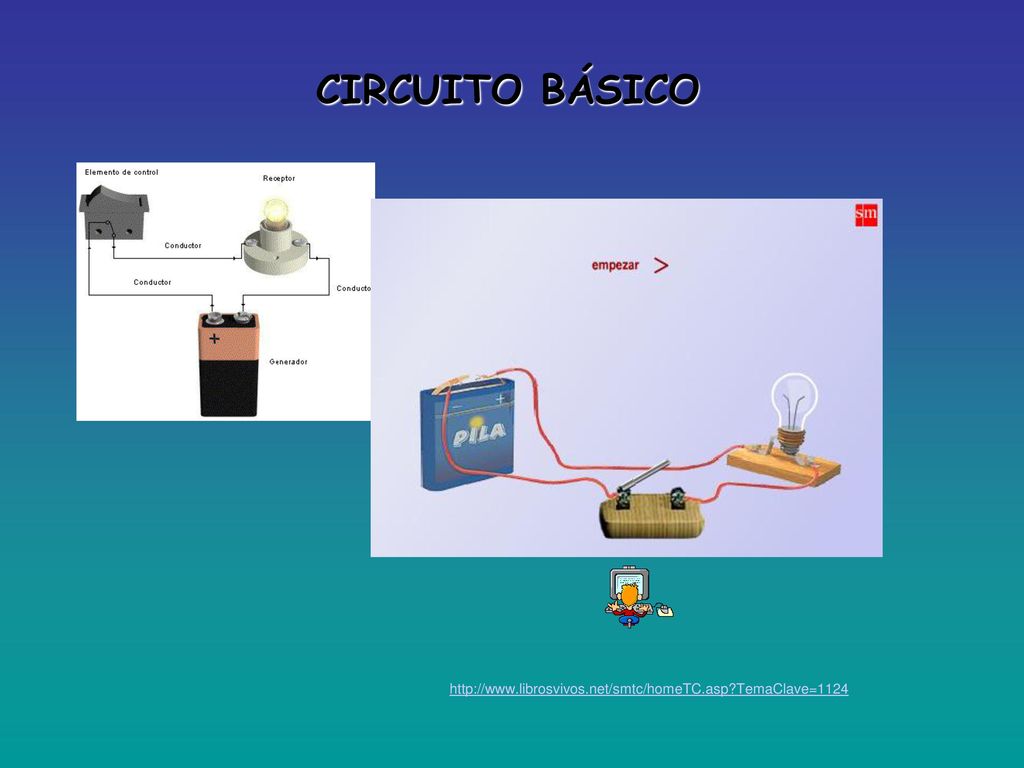

10 CIRCUITO BÁSICO

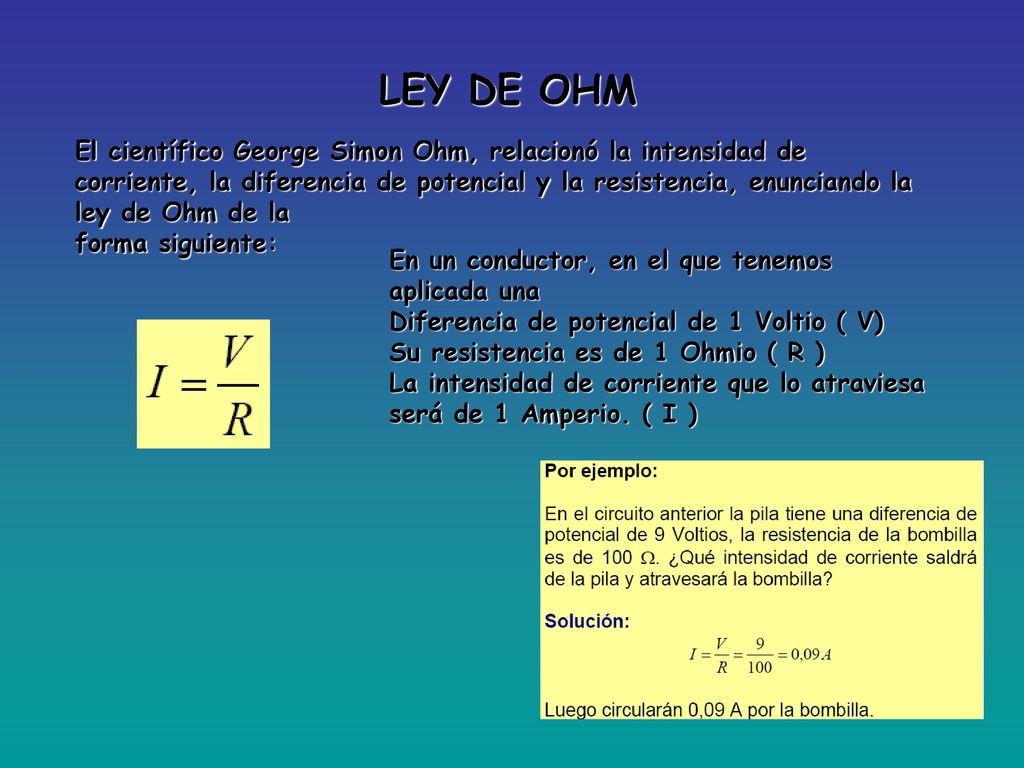

11 LEY DE OHM El científico George Simon Ohm, relacionó la intensidad de corriente, la diferencia de potencial y la resistencia, enunciando la ley de Ohm de la forma siguiente: En un conductor, en el que tenemos aplicada una Diferencia de potencial de 1 Voltio ( V) Su resistencia es de 1 Ohmio ( R ) La intensidad de corriente que lo atraviesa será de 1 Amperio. ( I )

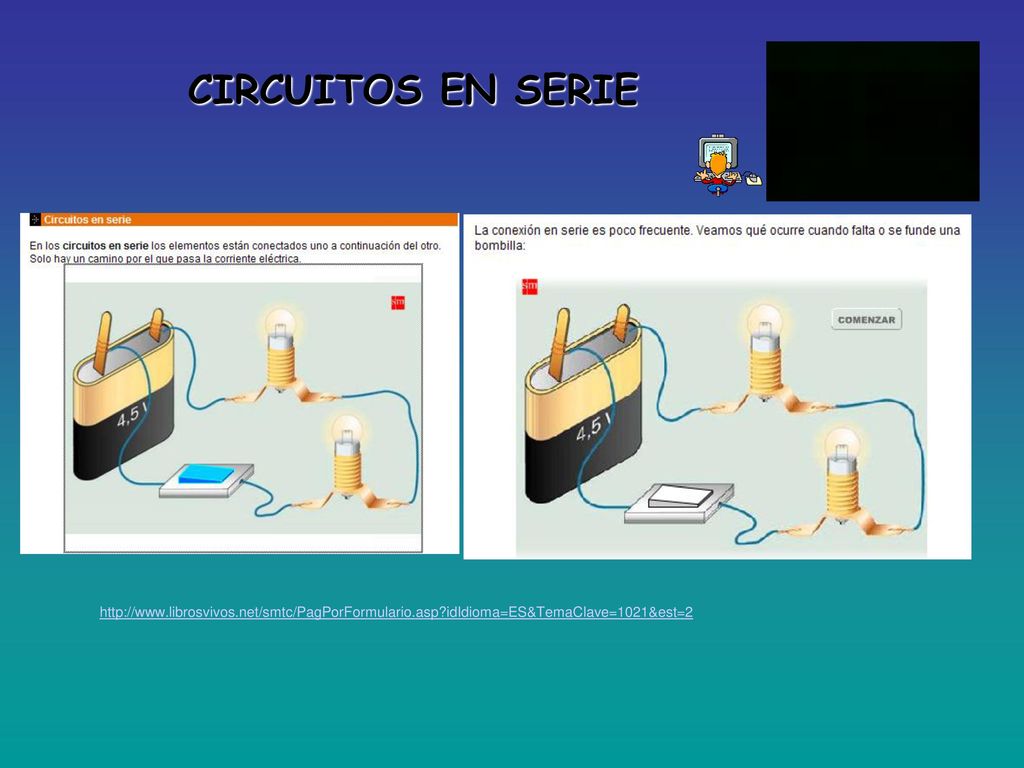

12 CIRCUITOS EN SERIE

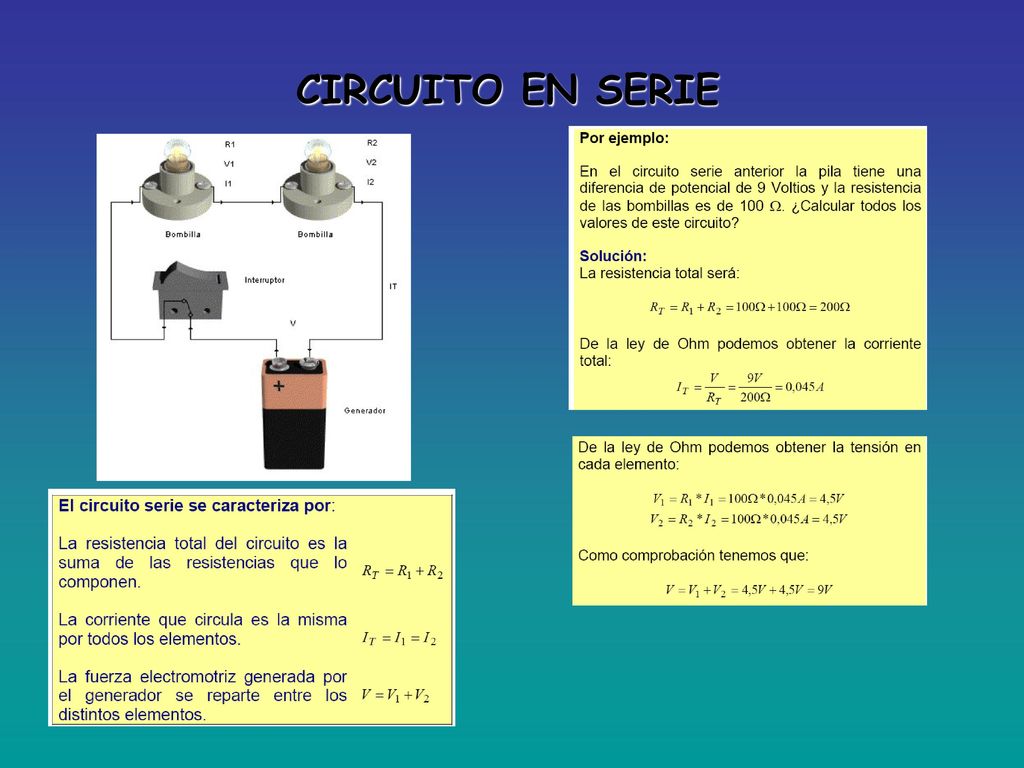

13 CIRCUITO EN SERIE

14 CIRCUITO EN PARALELO

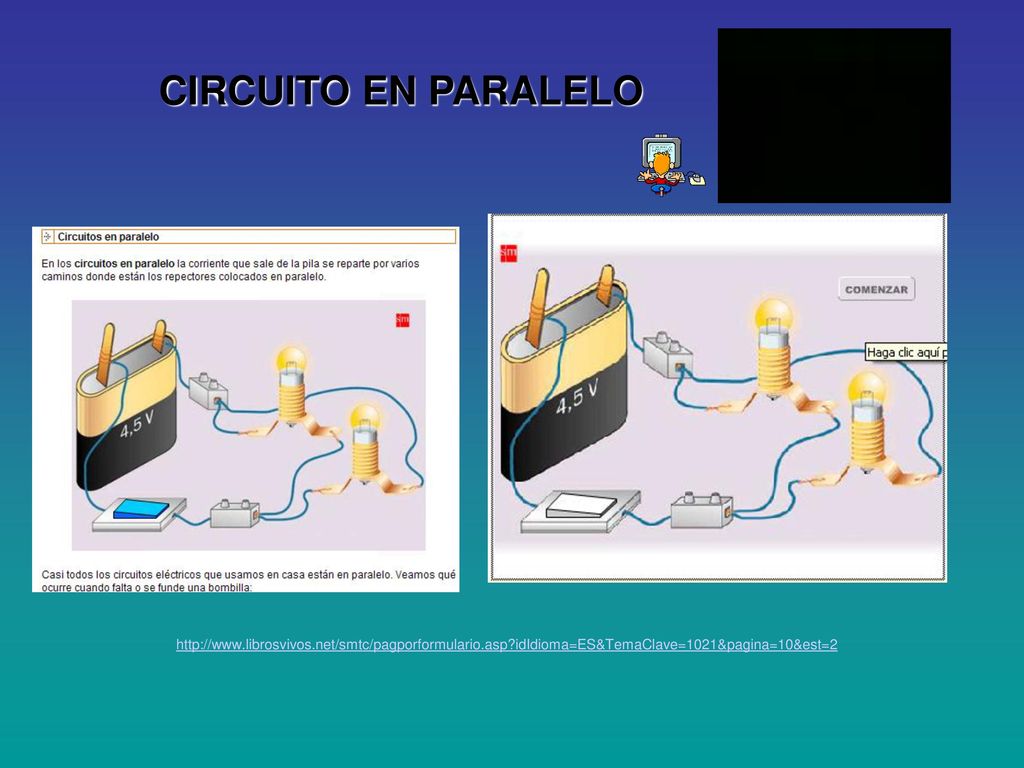

15 CIRCUITO EN PARALELO CARACTERÍSTICAS MÁS IMPORTANTES:
FORMAN CIRCUITOS INDEPENDIENTES LA DIFERENCIA DE POTENCIAL ES LA MISMA EN AMBOS. ILUMINAN AL MAXIMO SALE LA MISMA INTENSIDAD PARA CADA UNO DE LOS CIRCUITOS

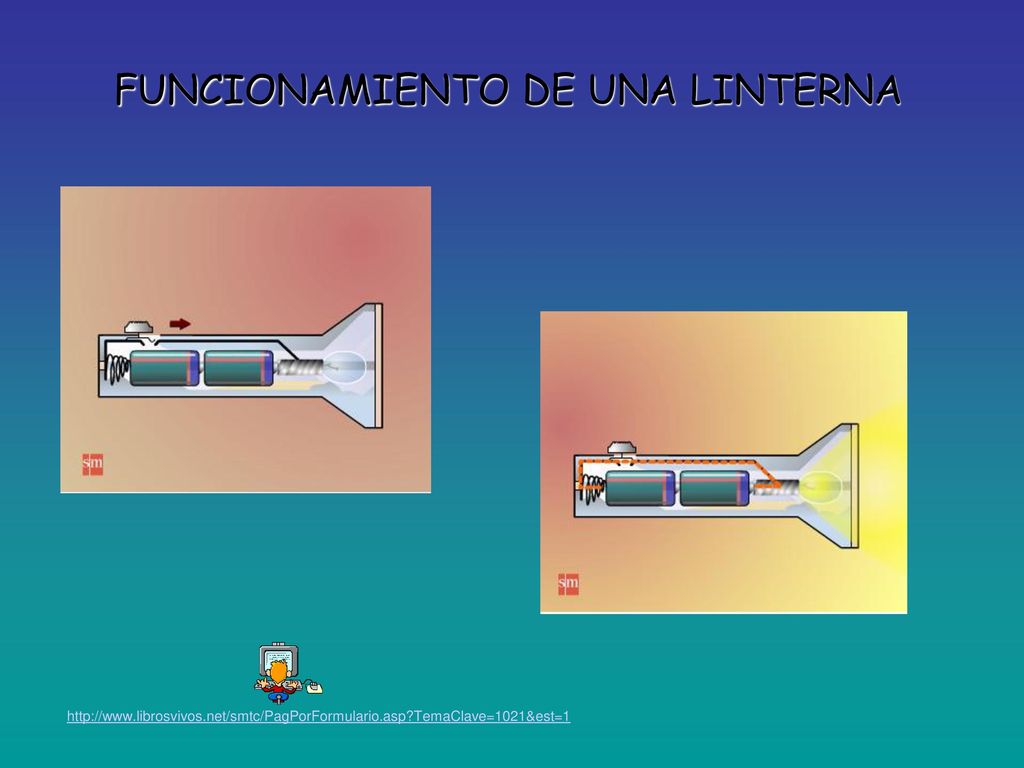

16 FUNCIONAMIENTO DE UNA LINTERNA

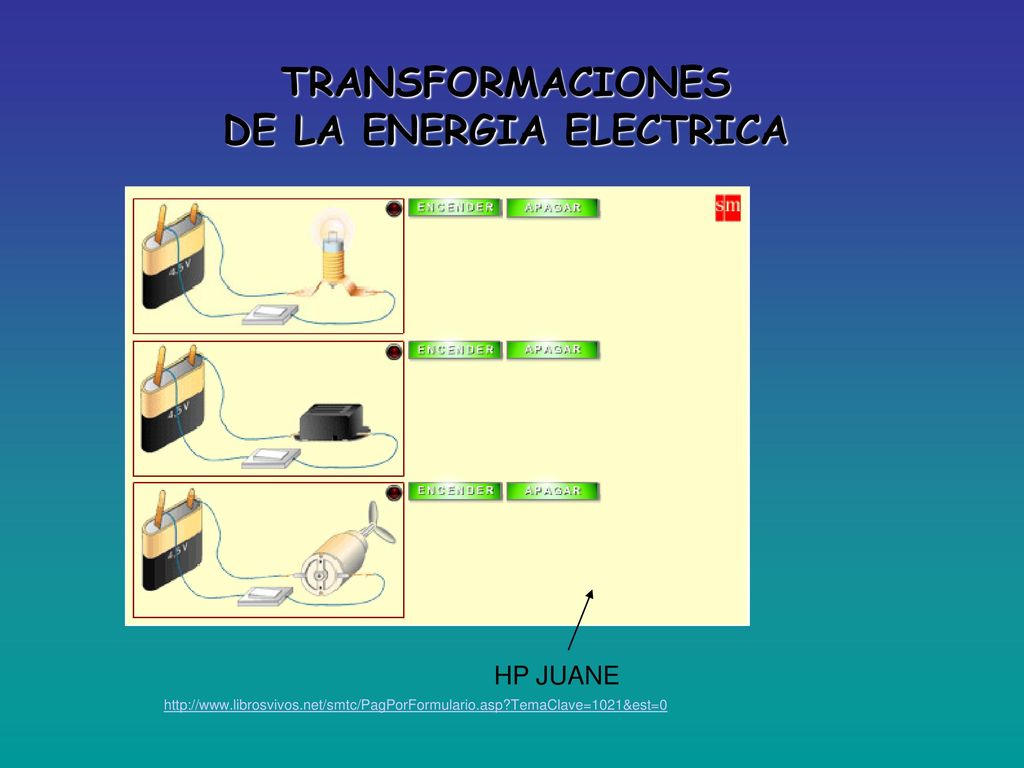

17 TRANSFORMACIONES DE LA ENERGIA ELECTRICA
HP JUANE

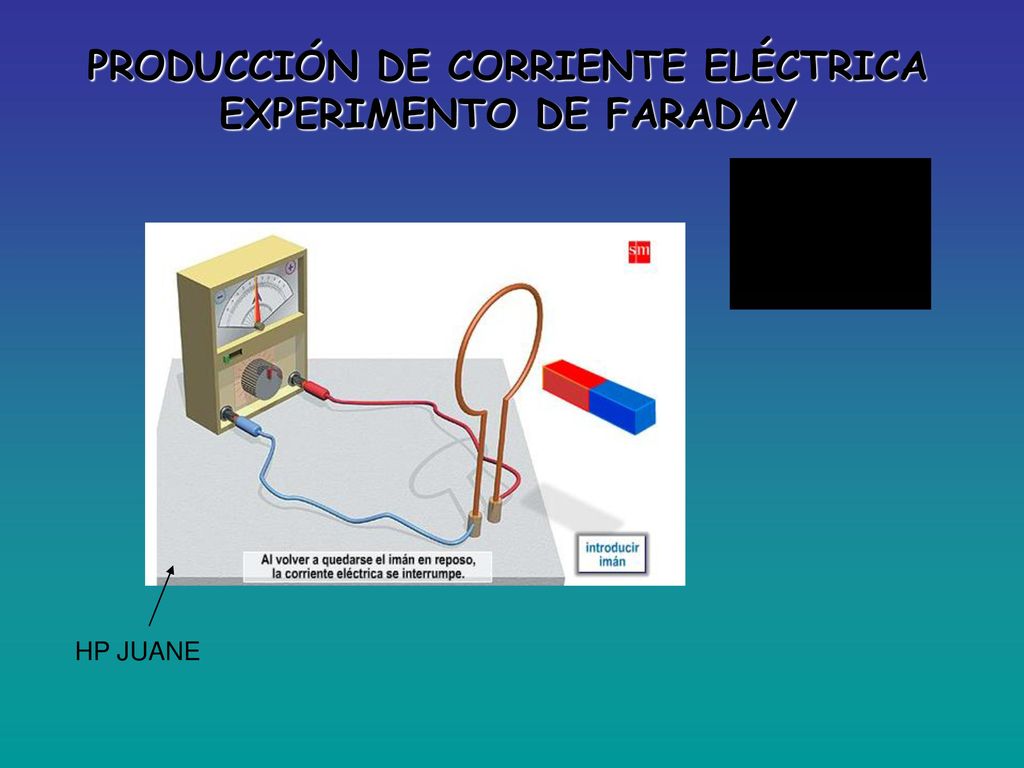

18 PRODUCCIÓN DE CORRIENTE ELÉCTRICA EXPERIMENTO DE FARADAY
HP JUANE

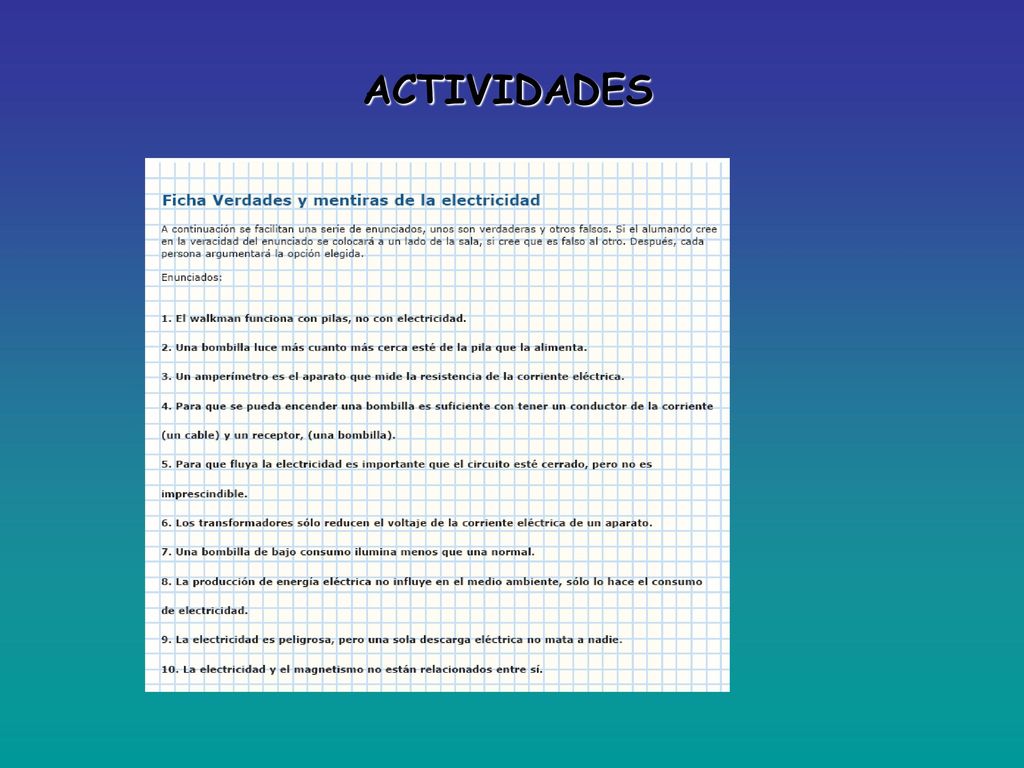

19 ACTIVIDADES

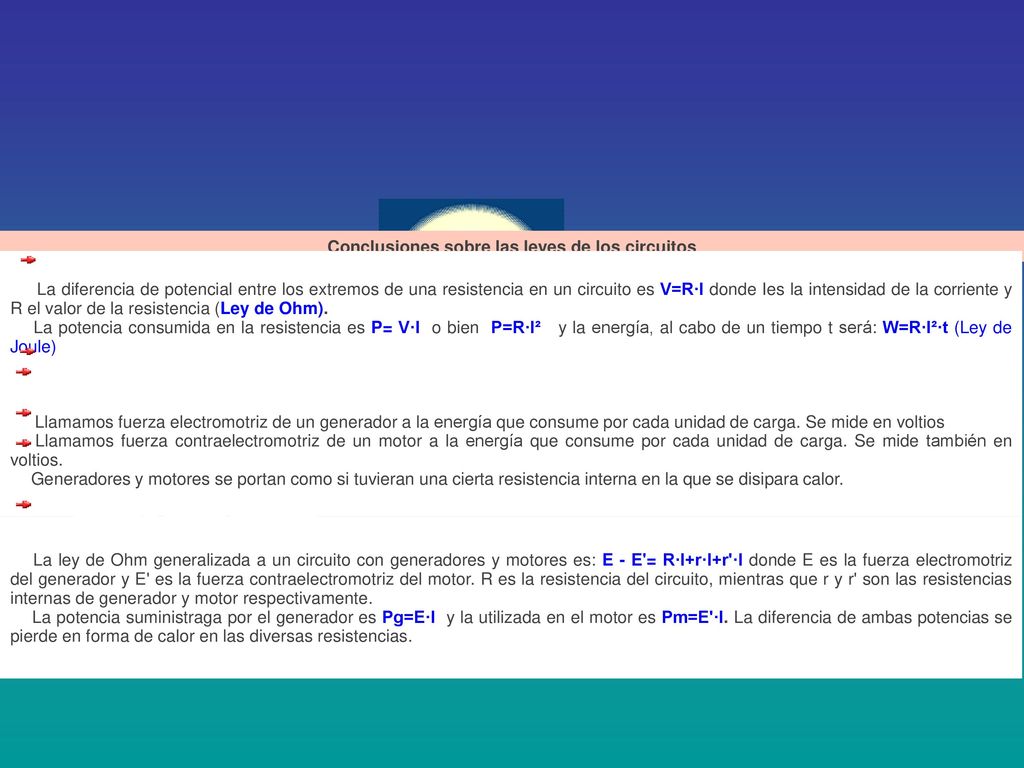

20 Conclusiones sobre las leyes de los circuitos
     La diferencia de potencial entre los extremos de una resistencia en un circuito es V=R·I donde Ies la intensidad de la corriente y R el valor de la resistencia (Ley de Ohm).      La potencia consumida en la resistencia es P= V·I  o bien  P=R·I²   y la energía, al cabo de un tiempo t será: W=R·I²·t (Ley de Joule)      Llamamos fuerza electromotriz de un generador a la energía que consume por cada unidad de carga. Se mide en voltios    Llamamos fuerza contraelectromotriz de un motor a la energía que consume por cada unidad de carga. Se mide también en voltios.    Generadores y motores se portan como si tuvieran una cierta resistencia interna en la que se disipara calor.    La ley de Ohm generalizada a un circuito con generadores y motores es: E - E'= R·I+r·I+r'·I donde E es la fuerza electromotriz del generador y E' es la fuerza contraelectromotriz del motor. R es la resistencia del circuito, mientras que r y r' son las resistencias internas de generador y motor respectivamente.    La potencia suministraga por el generador es Pg=E·I  y la utilizada en el motor es Pm=E'·I. La diferencia de ambas potencias se pierde en forma de calor en las diversas resistencias.
