1 TRABAJO PRESENTADO POR CRISTIAN GUALTEROS 10-03 J.T

2 QUE ES UN CONDUCTOR ELECTRICO Un conductor eléctrico es aquel cuerpo que puesto en contacto con un cuerpo cargado de electricidad transmite ésta a todos los puntos de su superficie. Generalmente elementos, aleaciones o compuestos con electrones libres que permiten el movimiento de cargas.electricidadaleaciones electrones libres cargas Se aplica este concepto a los cuerpos capaces de conducir o transmitir la electricidad. Un conductor eléctrico está formado primeramente por el conductor propiamente tal, usualmente de cobre. Este puede ser alambre, es decir, una sola hebra o un cable formado por varias hebras o alambres retorcidos entre sí. Los materiales más utilizados en la fabricación de conductores eléctricos son el cobre y el aluminio.

3 Aunque ambos metales tienen una conductividad eléctrica excelente, el cobre constituye el elemento principal en la fabricación de conductores por sus notables ventajas mecánicas y eléctricas. El uso de uno y otro material como conductor, dependerá de sus características eléctricas (capacidad para transportar la electricidad), mecánicas ( resistencia al desgaste, maleabilidad), del uso específico que se le quiera dar y del costo. Estas características llevan a preferir al cobre en la elaboración de conductores eléctricos. El tipo de cobre que se utiliza en la fabricación de conductores es el cobre electrolítico de alta pureza, 99,99%. Dependiendo del uso que se le vaya a dar, este tipo de cobre se presenta en los siguientes grados de dureza o temple: duro, semi duro y blando o recocido.

4 RESISTENCIA DE LOS CONDUCTORES ELECTRICOS Todo conductor eléctrico afecta el paso de una corriente eléctrica en mayor o menor grado determinado por su resistencia, el cual esta afectado por los factores siguientes: El metal del que esta formado, grosor y longitud. El conductor es el encargado de unir eléctricamente cada uno de los componentes de un circuito. Dado que tiene resistencia óhmica, puede ser considerado como otro componente más con características similares a las de la resistencia eléctrica.conductor De este modo, la resistencia de un conductor eléctrico es la medida de la oposición que presenta al movimiento de los electrones en su seno, o sea la oposición que presenta al paso de la corriente eléctrica. Generalmente su valor es muy pequeño y por ello se suele despreciar, esto es, se considera que su resistencia es nula (conductor ideal), pero habrá casos particulares en los que se deberá tener en cuenta su resistencia (conductor real).conductor eléctrico electrones La resistencia de un conductor depende de la longitud del mismo ( ), de su sección ( ), del tipo de material y de la temperatura. temperatura

5 RESISTENCIA DE LOS METALES La plata es el metal que conduce con más facilidad la electricidad, pero dado su costo tan elevado, no es común usarla como conductor en los circuitos eléctricos. El cobre es el conductor más usado por su bajo costo, aparte de ser un buen conductor de la electricidad. Es también usado el aluminio. Pero este presenta el inconveniente que no se puede soldar por los medios comunes, por lo mismo es muy limitado su uso en casas, solamente en líneas de transmisión de alto voltaje. Cuando medimos la resistencia de trozos de metal distintos, del mismo tamaño y grueso, se encuentra que el hierro tiene una resistencia seis veces mayor que la del cobre, en tanto que uno de plata alemana tiene una resistencia casi 13 veces más alta que la del cobre. A continuación les presento la tabla en la cual se especifica la resistencia de los diferentes conductores eléctricos.

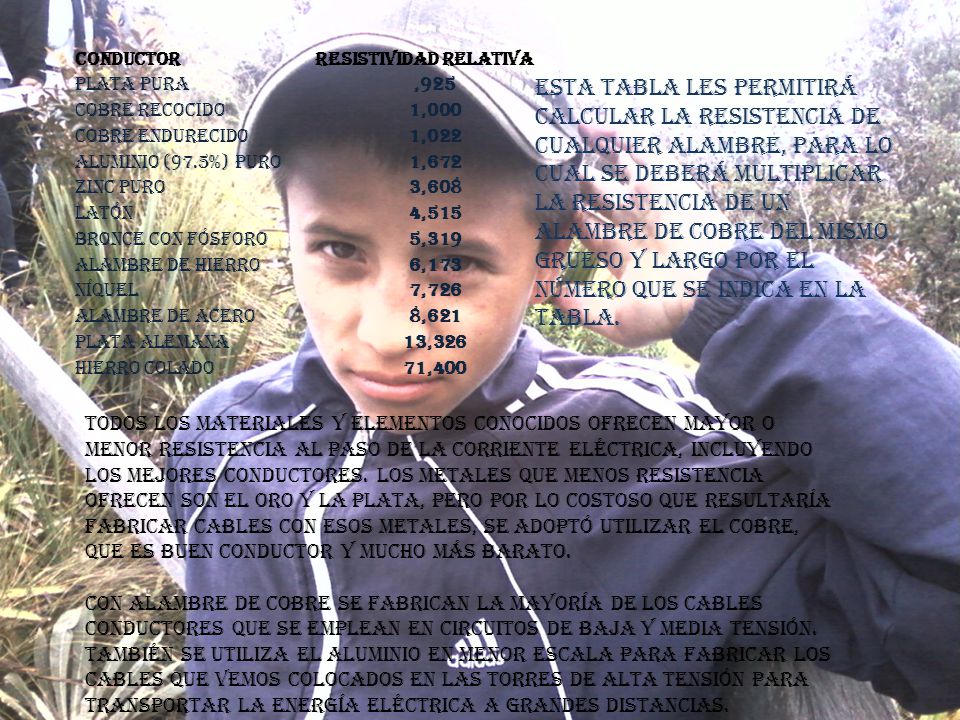

6 ConductorResistividad relativa Plata pura Cobre recocido Cobre endurecido Aluminio (97.5%) puro Zinc puro Latón Bronce con fósforo Alambre de hierro Níquel Alambre de acero Plata alemana Hierro colado,925 1,000 1,022 1,672 3,608 4,515 5,319 6,173 7,726 8,621 13,326 71,400 Esta tabla les permitirá calcular la resistencia de cualquier alambre, para lo cual se deberá multiplicar la resistencia de un alambre de cobre del mismo grueso y largo por el número que se indica en la tabla. Todos los materiales y elementos conocidos ofrecen mayor o menor resistencia al paso de la corriente eléctrica, incluyendo los mejores conductores. Los metales que menos resistencia ofrecen son el oro y la plata, pero por lo costoso que resultaría fabricar cables con esos metales, se adoptó utilizar el cobre, que es buen conductor y mucho más barato. Con alambre de cobre se fabrican la mayoría de los cables conductores que se emplean en circuitos de baja y media tensión. También se utiliza el aluminio en menor escala para fabricar los cables que vemos colocados en las torres de alta tensión para transportar la energía eléctrica a grandes distancias.

7 CALIBRE DE LOS CONDUCTORES como ya se menciono anteriormente, este sistema es el más usado y se ha aprobado por fabricantes y oficinas de control de los EE.UU. Para determinar el grueso o calibre de un alambre, se debe de quitar una parte del forro o aislamiento y luego se pasa el conductor desnudo a través de las aberturas de un calibrador de alambre(ver ejemplo en la figura abajo), hasta encontrar la ranura en la cual pase ajustadamente, o sea forzándolo un poco, como se nota, es la ranura la que determina el calibre y no el agujero del fondo, este únicamente sirve para retirar el alambre. Toda vez que se ha encontrado la ranura correcta, esta nos indica el calibre del alambre. hasta encontrar la ranura en la cual pase ajustadamente, o sea forzàndolo un poco, como se nota, es la ranura la que determina el calibre y no el agujero del fondo, este ùnicamente sirve para retirar el alambre. Toda vez que se ha encontrado la ranura correcta, esta nos indica el calibre del alambre.

8 Se encuentran calibradores con 2 escalas, una para A.W.G y en la otra está marcado el diámetro del alambre en mils(abreviatura de mili pulgadas). El término mili pulgadas o solamente mil es un término usado por los fabricantes de alambre para indicar una milésima de pulgada, ejemplo: un alambre de 460 mils. tiene un diámetro de 0,460 milésimas de pulgada. MILIPULGADAS CIRCULARES: También se designan regularmente los alambres por medio de su área transversal, misma que se da en mili pulgadas o mils circulares, o en miles de mils circulares(ver figura arriba a la derecha), normalmente cuando se trata de cables más gruesos que el de 0000. Esta forma de identificar el calibre de un alambre facilita los cálculos para determinar el tamaño apropiado de los conductores que se vayan a usar en los circuitos, por lo mismo se tratará la expresión mils circulares.
