12/05/ Ejemplo de estándares y protocolos VoIP El VoIP comprende a su vez un grupos de estándares que se apoyan en una serie de protocolos que cubren.

Presentación del tema: "12/05/ Ejemplo de estándares y protocolos VoIP El VoIP comprende a su vez un grupos de estándares que se apoyan en una serie de protocolos que cubren."— Transcripción de la presentación:

1

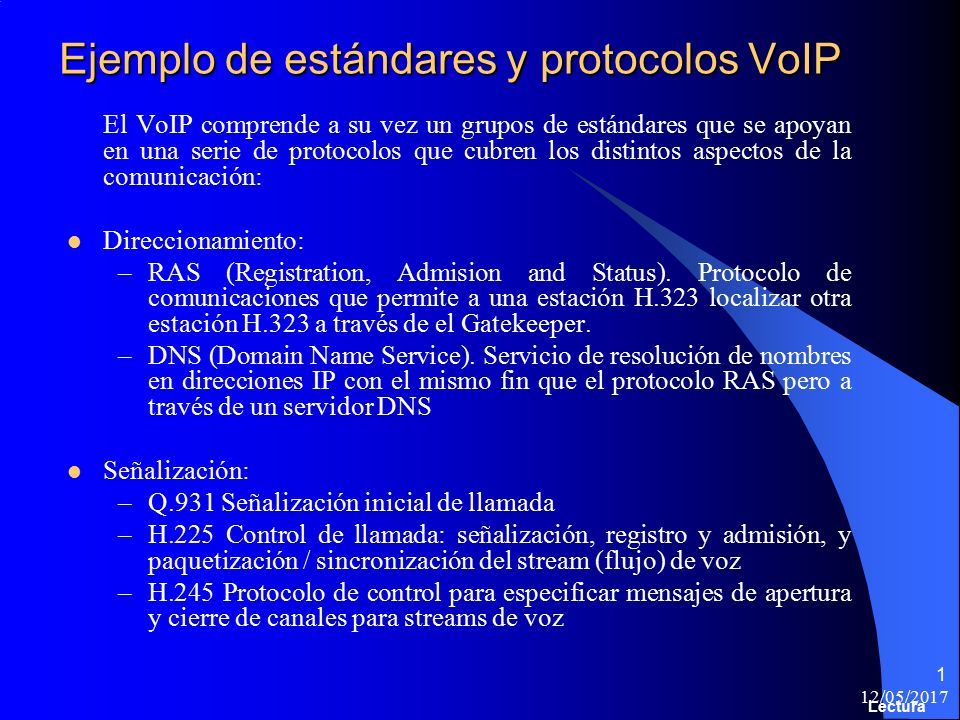

2 12/05/2017 1 Ejemplo de estándares y protocolos VoIP El VoIP comprende a su vez un grupos de estándares que se apoyan en una serie de protocolos que cubren los distintos aspectos de la comunicación: Direccionamiento: –RAS (Registration, Admision and Status). Protocolo de comunicaciones que permite a una estación H.323 localizar otra estación H.323 a través de el Gatekeeper. –DNS (Domain Name Service). Servicio de resolución de nombres en direcciones IP con el mismo fin que el protocolo RAS pero a través de un servidor DNS Señalización: –Q.931 Señalización inicial de llamada –H.225 Control de llamada: señalización, registro y admisión, y paquetización / sincronización del stream (flujo) de voz –H.245 Protocolo de control para especificar mensajes de apertura y cierre de canales para streams de voz Lectura

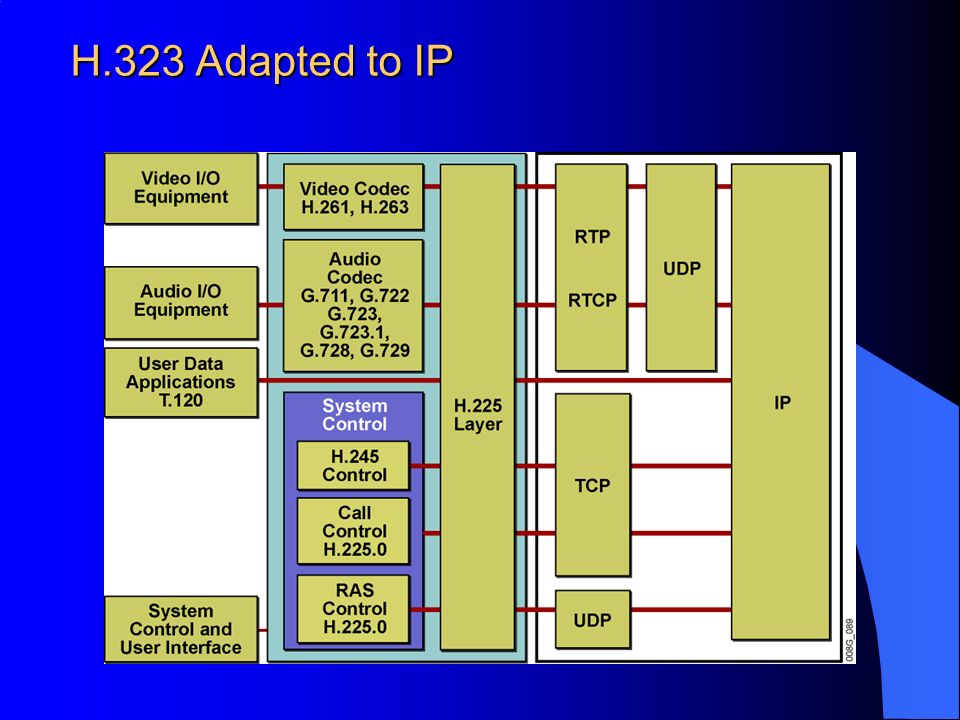

3 H.323 Adapted to IP

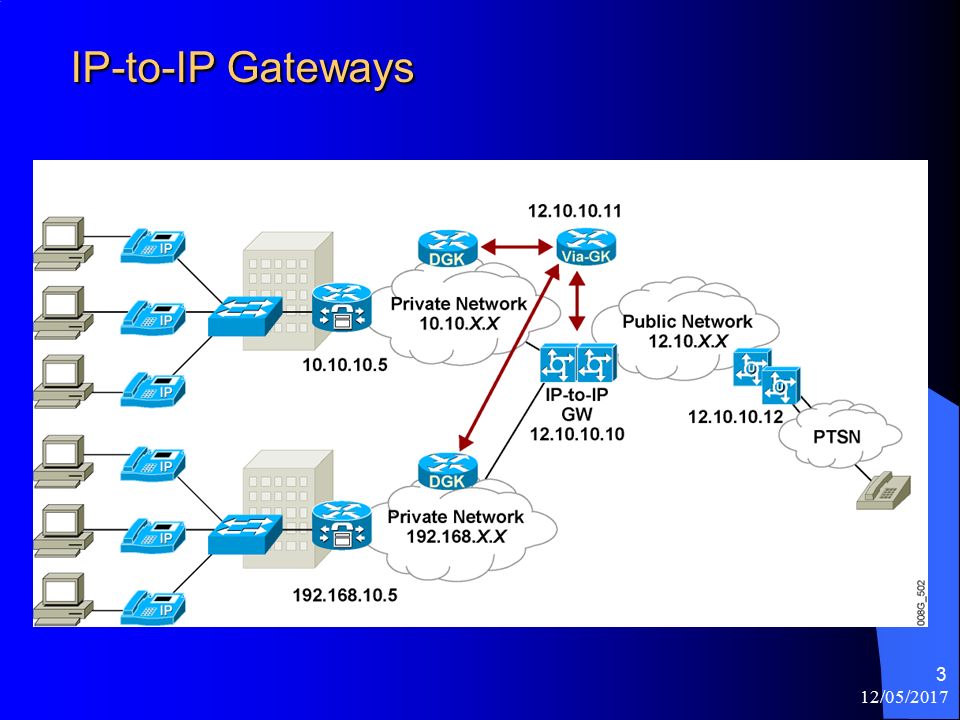

4 12/05/2017 3 IP-to-IP Gateways

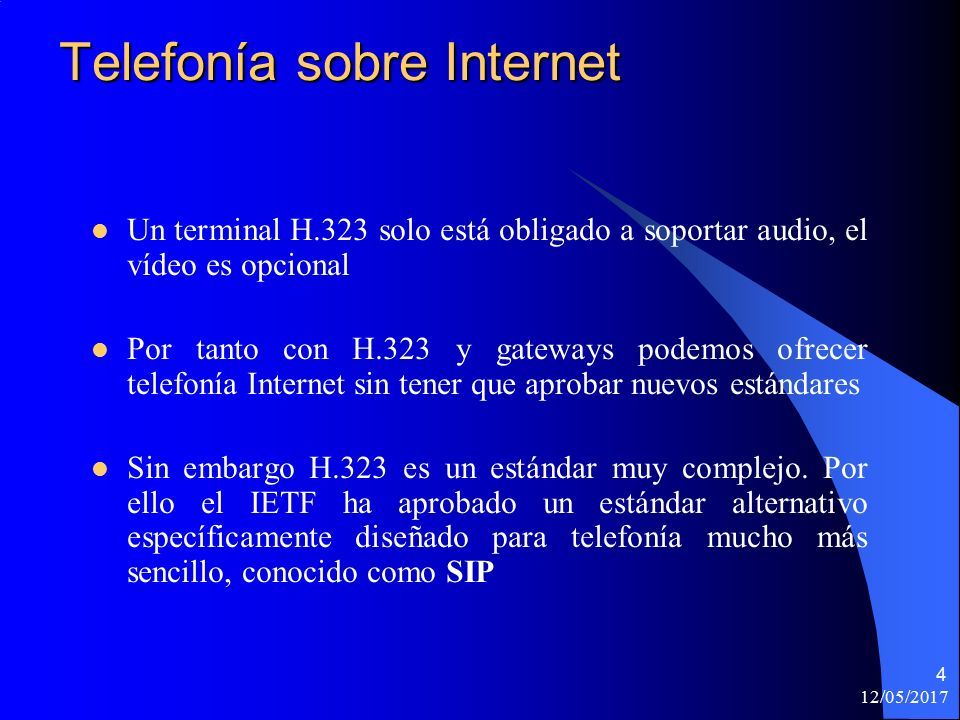

5 12/05/2017 4 Telefonía sobre Internet Un terminal H.323 solo está obligado a soportar audio, el vídeo es opcional Por tanto con H.323 y gateways podemos ofrecer telefonía Internet sin tener que aprobar nuevos estándares Sin embargo H.323 es un estándar muy complejo. Por ello el IETF ha aprobado un estándar alternativo específicamente diseñado para telefonía mucho más sencillo, conocido como SIP

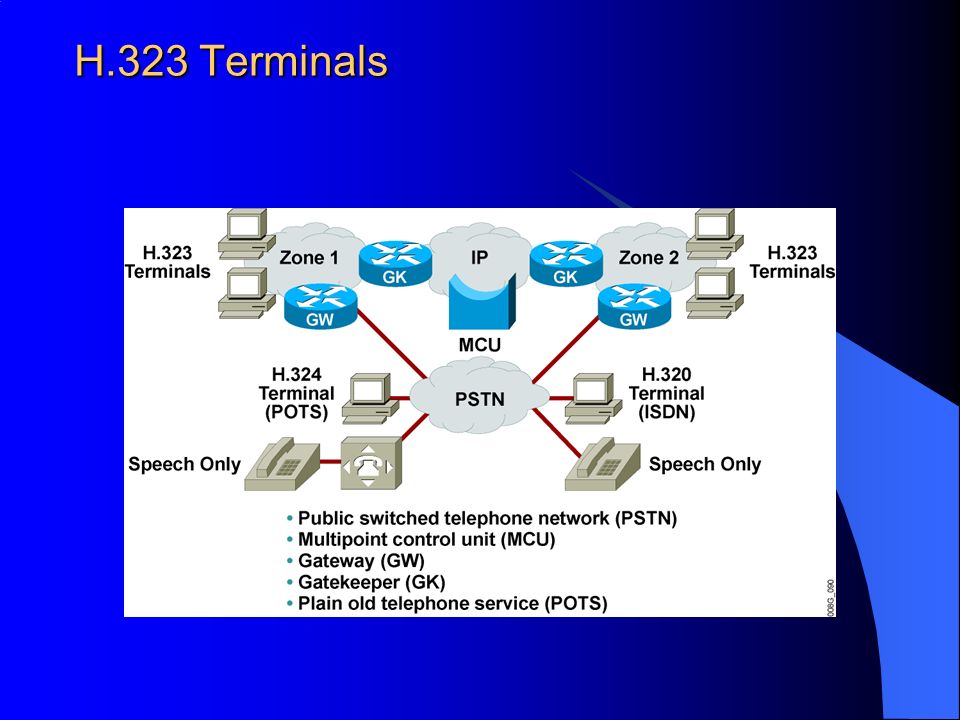

6 H.323 Terminals

7 12/05/2017 6 LAN con telefonía IP H.323 WAN con QoS (DiffServ o IntServ) Teléfono software (Netmeeting, GnomeMeeting, Softphone, etc.) El teléfono recibe alimentación eléctrica desde el switch LAN. Él mismo actúa como un switch de dos puertos 10/100 Call Manager (Gestor de telefonía IP) (Servidor Windows/XP) Tramas H.323 con alta prioridad (802.1p) Las tramas del teléfono van en una VLAN de alta prioridad (se usa 802.1p y 802.1Q)

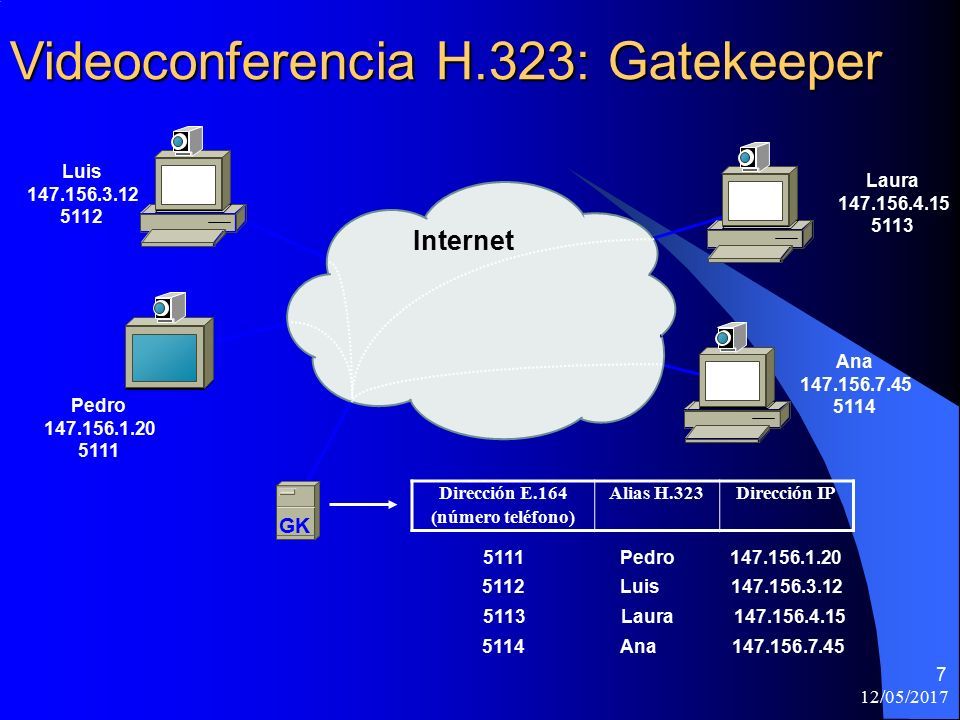

8 12/05/2017 7 Videoconferencia H.323: Gatekeeper Pedro 147.156.1.20 5111 GK Internet Luis 147.156.3.12 5112 Laura 147.156.4.15 5113 Ana 147.156.7.45 5114 Dirección E.164 (número teléfono) Alias H.323Dirección IP 5111 Pedro 147.156.1.20 5112 Luis 147.156.3.12 5113 Laura 147.156.4.15 5114 Ana 147.156.7.45

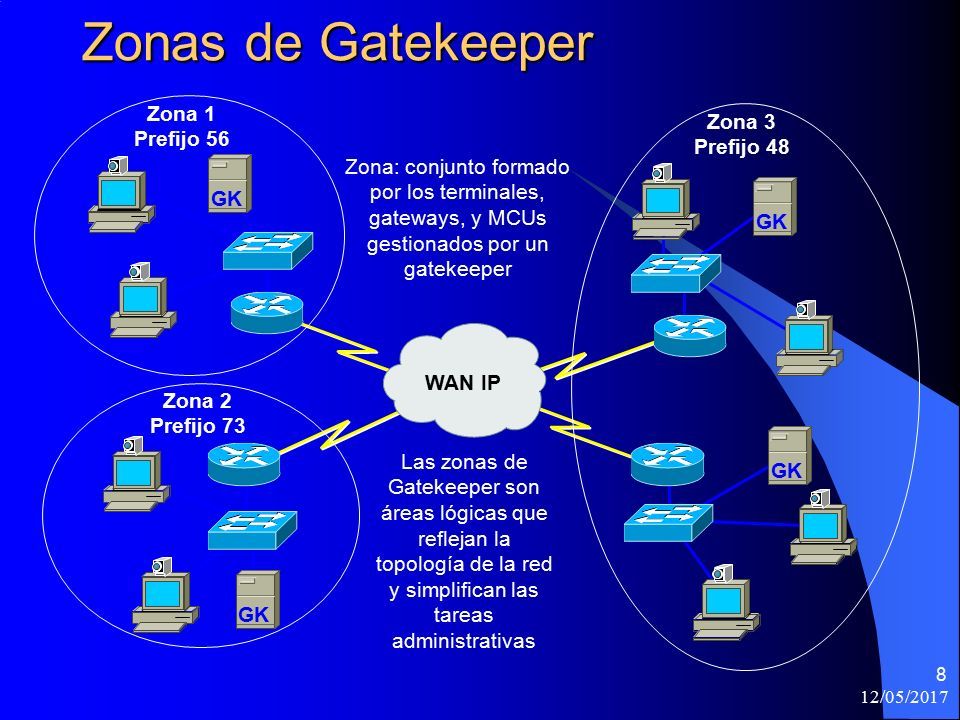

9 12/05/2017 8 WAN IP GK Zona 1 Prefijo 56 Zona 2 Prefijo 73 Zona 3 Prefijo 48 Zona: conjunto formado por los terminales, gateways, y MCUs gestionados por un gatekeeper Las zonas de Gatekeeper son áreas lógicas que reflejan la topología de la red y simplifican las tareas administrativas Zonas de Gatekeeper

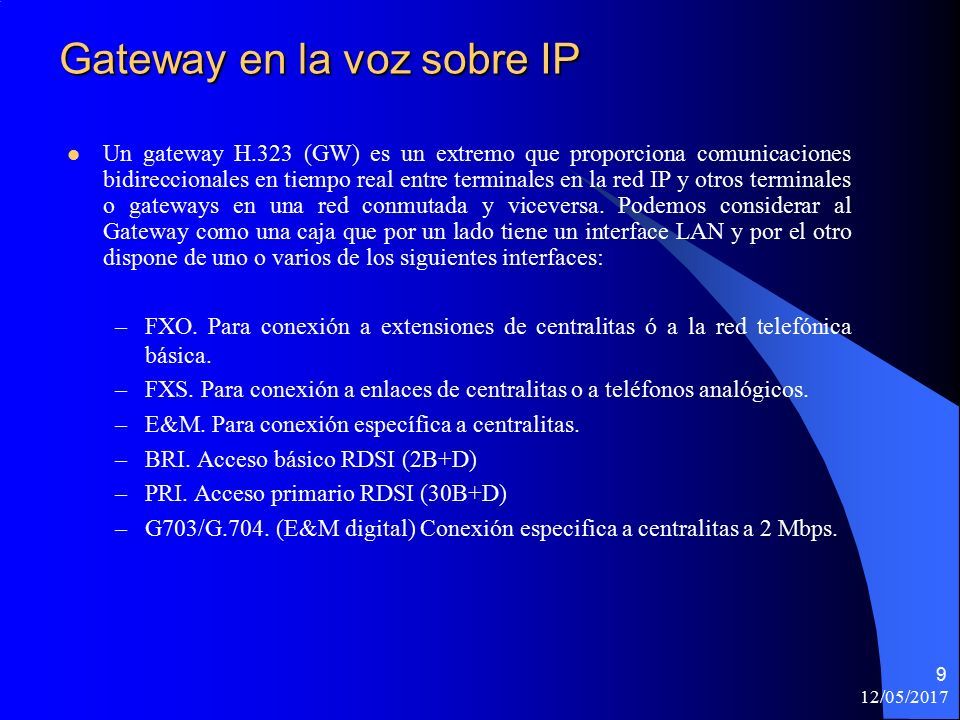

10 12/05/2017 9 Gateway en la voz sobre IP Un gateway H.323 (GW) es un extremo que proporciona comunicaciones bidireccionales en tiempo real entre terminales en la red IP y otros terminales o gateways en una red conmutada y viceversa. Podemos considerar al Gateway como una caja que por un lado tiene un interface LAN y por el otro dispone de uno o varios de los siguientes interfaces: –FXO. Para conexión a extensiones de centralitas ó a la red telefónica básica. –FXS. Para conexión a enlaces de centralitas o a teléfonos analógicos. –E&M. Para conexión específica a centralitas. –BRI. Acceso básico RDSI (2B+D) –PRI. Acceso primario RDSI (30B+D) –G703/G.704. (E&M digital) Conexión especifica a centralitas a 2 Mbps.

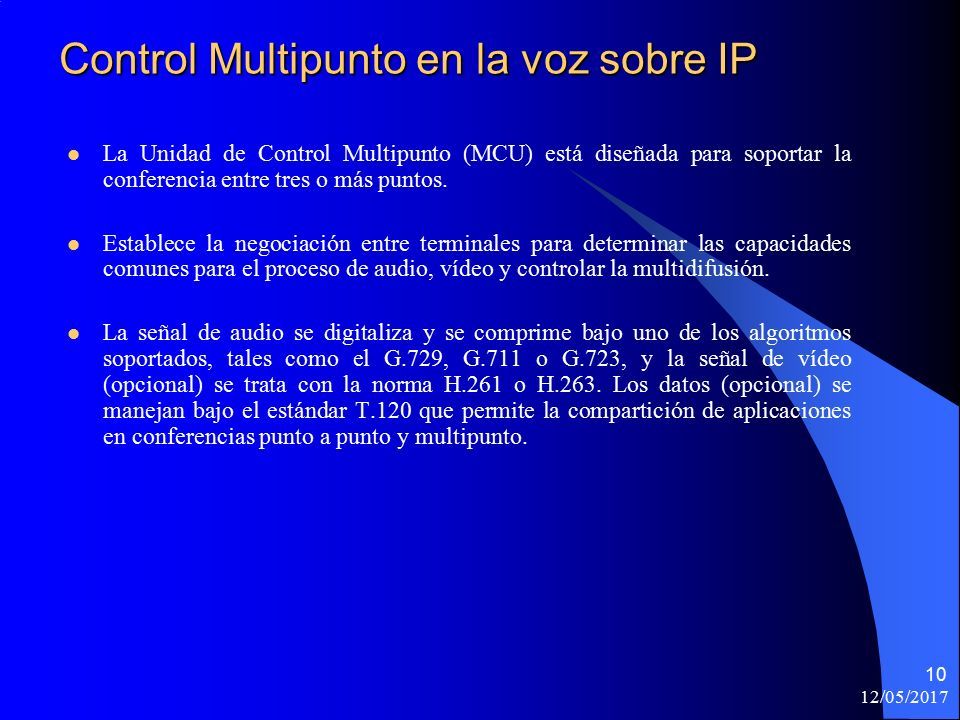

11 12/05/2017 10 Control Multipunto en la voz sobre IP La Unidad de Control Multipunto (MCU) está diseñada para soportar la conferencia entre tres o más puntos. Establece la negociación entre terminales para determinar las capacidades comunes para el proceso de audio, vídeo y controlar la multidifusión. La señal de audio se digitaliza y se comprime bajo uno de los algoritmos soportados, tales como el G.729, G.711 o G.723, y la señal de vídeo (opcional) se trata con la norma H.261 o H.263. Los datos (opcional) se manejan bajo el estándar T.120 que permite la compartición de aplicaciones en conferencias punto a punto y multipunto.

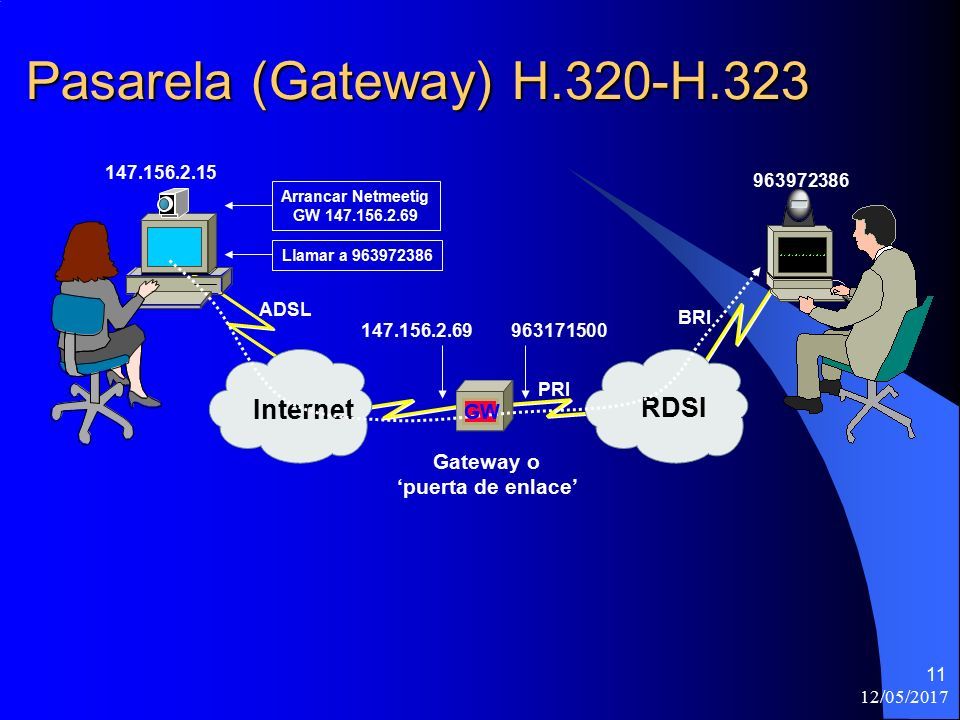

12 12/05/2017 11 Pasarela (Gateway) H.320-H.323 Internet RDSI Gateway o ‘puerta de enlace’ 147.156.2.15 147.156.2.69963171500 963972386 BRI PRI Arrancar Netmeetig GW 147.156.2.69 Llamar a 963972386 ADSL GW

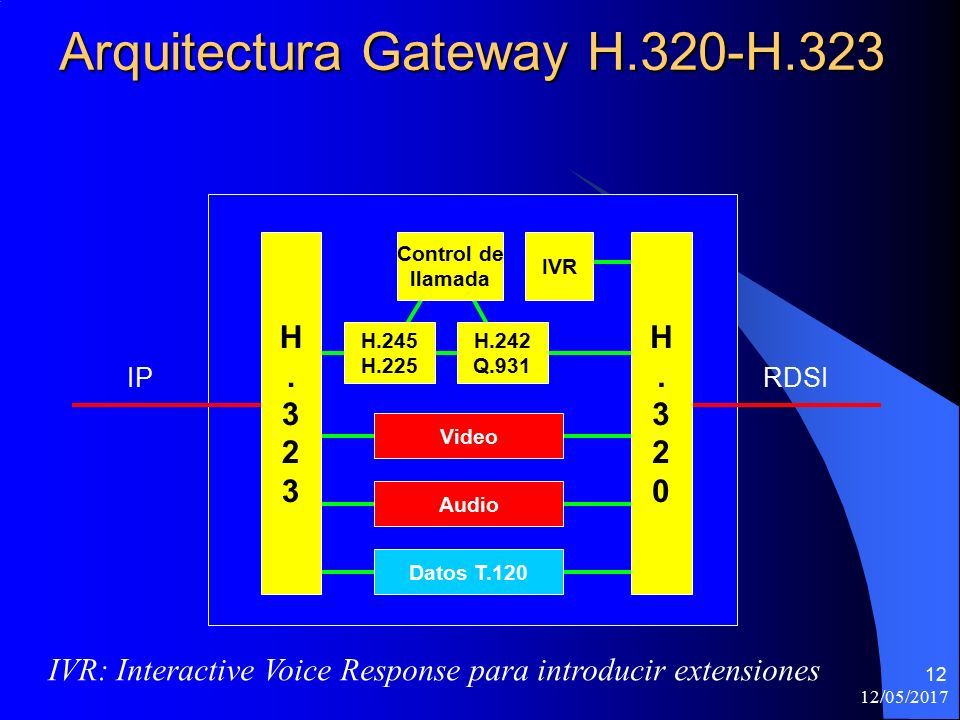

13 12/05/2017 12 Arquitectura Gateway H.320-H.323 IPRDSI H.323H.323 H.320H.320 Datos T.120 Audio Video IVR Control de llamada H.245 H.225 H.242 Q.931 IVR: Interactive Voice Response para introducir extensiones

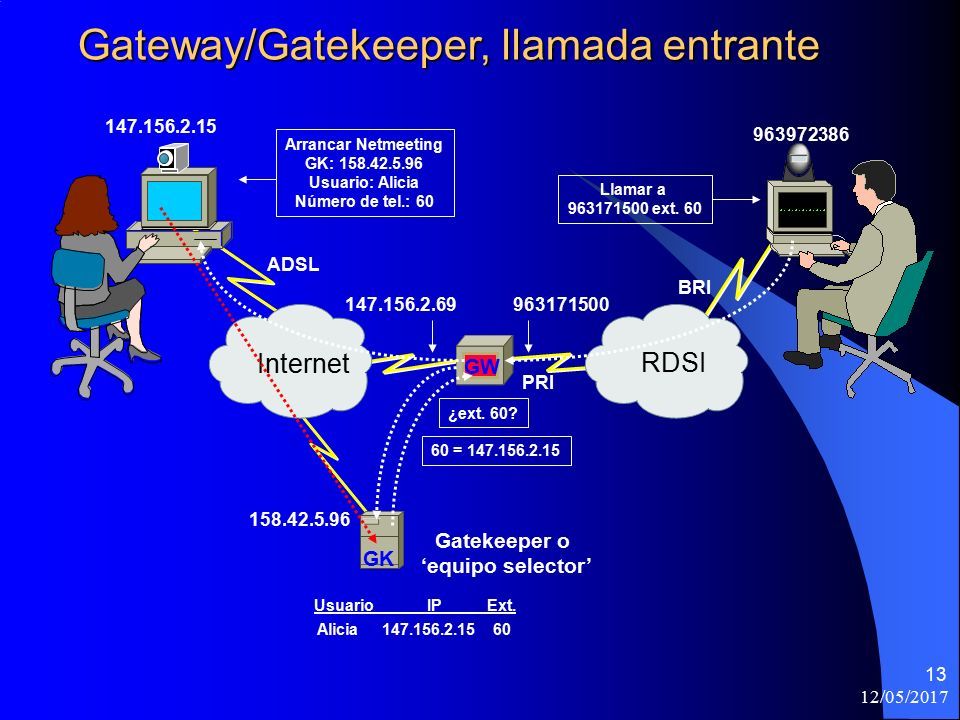

14 12/05/2017 13 Gateway/Gatekeeper, llamada entrante Internet GW RDSI 147.156.2.15 147.156.2.69 Gatekeeper o ‘equipo selector’ 158.42.5.96 963171500 963972386 BRI PRI Usuario IP Ext. Llamar a 963171500 ext. 60 Arrancar Netmeeting GK: 158.42.5.96 Usuario: Alicia Número de tel.: 60 Alicia 147.156.2.15 60 ¿ext. 60? 60 = 147.156.2.15 GK ADSL

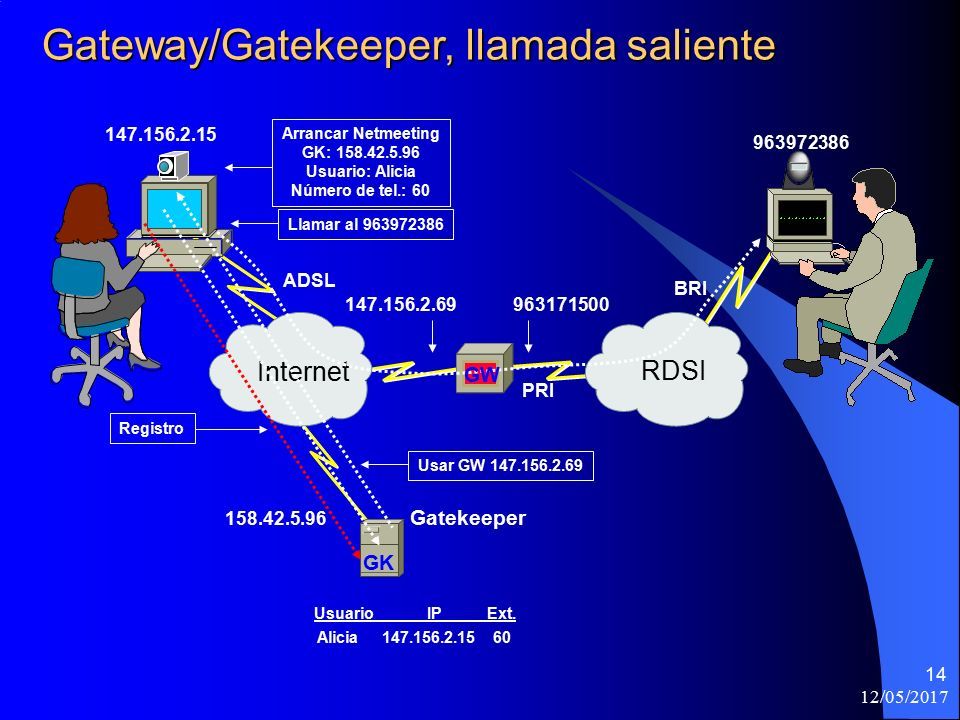

15 12/05/2017 14 Gateway/Gatekeeper, llamada saliente Internet RDSI 147.156.2.15 Gatekeeper 158.42.5.96 963972386 BRI PRI Usuario IP Ext. Arrancar Netmeeting GK: 158.42.5.96 Usuario: Alicia Número de tel.: 60 Alicia 147.156.2.15 60 Llamar al 963972386Usar GW 147.156.2.69 GK ADSL Registro 147.156.2.69963171500 GW

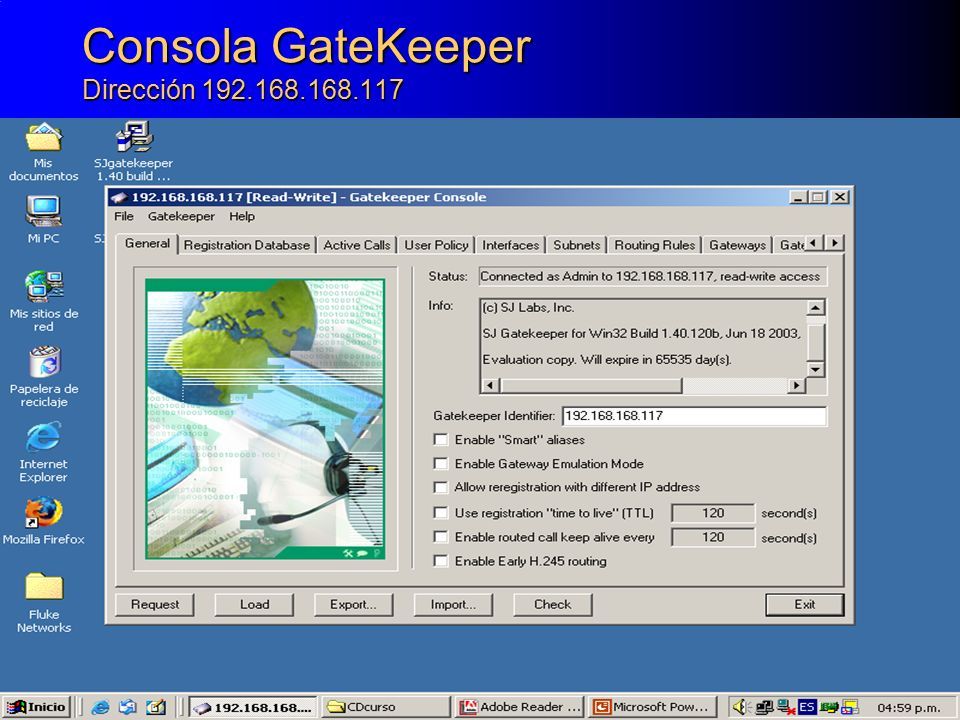

16 12/05/2017 Jose Bernardo Peña Arcila 15 Consola GateKeeper Dirección 192.168.168.117

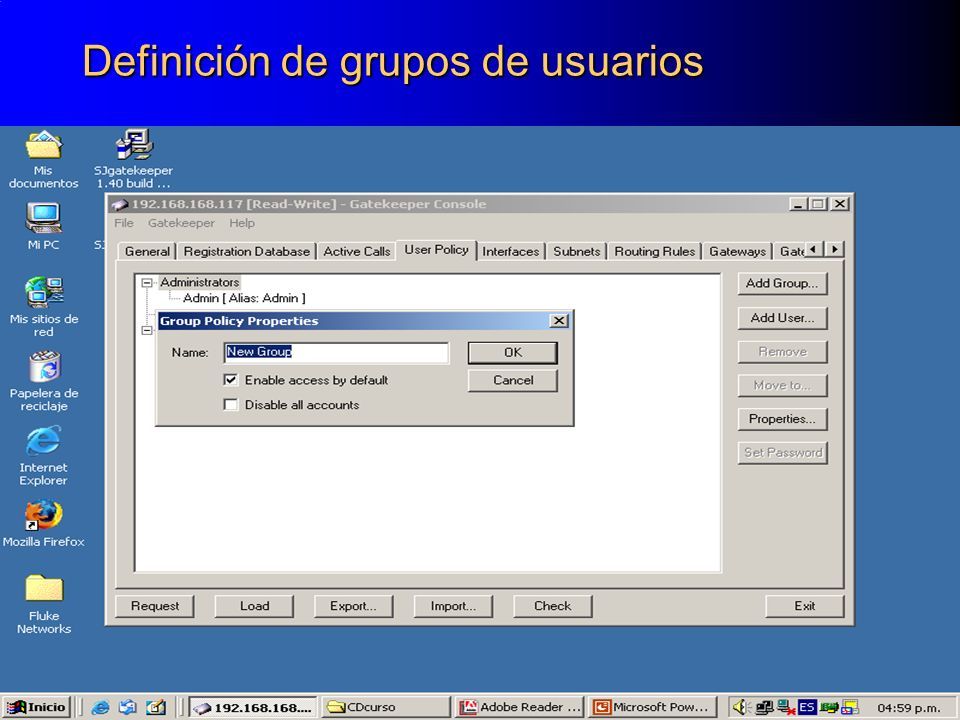

17 12/05/2017 Jose Bernardo Peña Arcila 16 Definición de grupos de usuarios

18 12/05/2017 Jose Bernardo Peña Arcila 17 Creación de un nuevo usuario

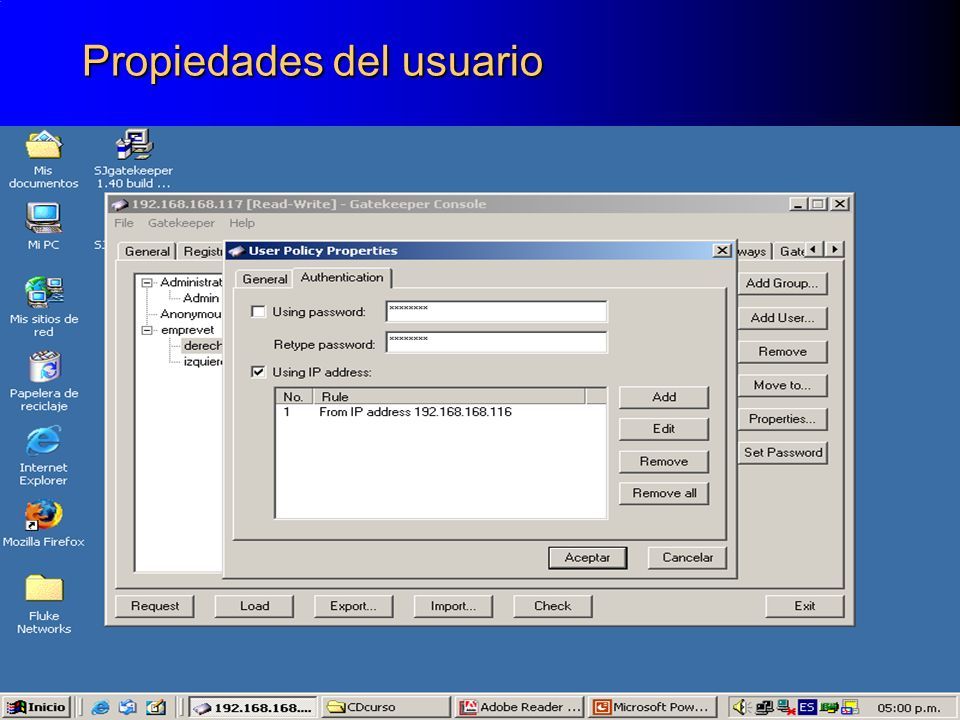

19 12/05/2017 Jose Bernardo Peña Arcila 18 Propiedades del usuario

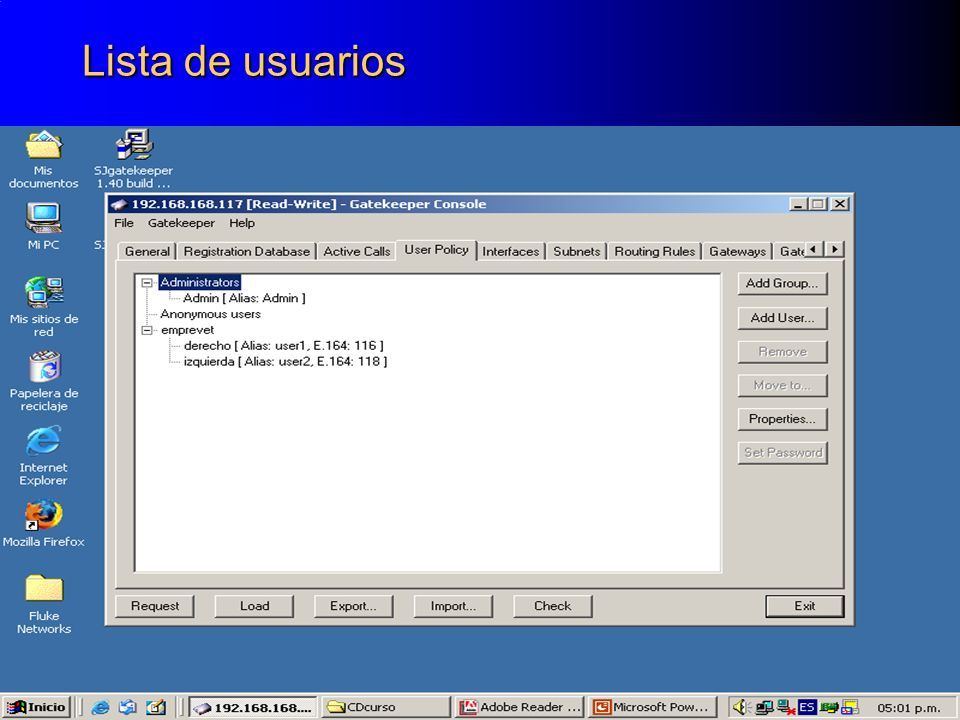

20 12/05/2017 Jose Bernardo Peña Arcila 19 Lista de usuarios

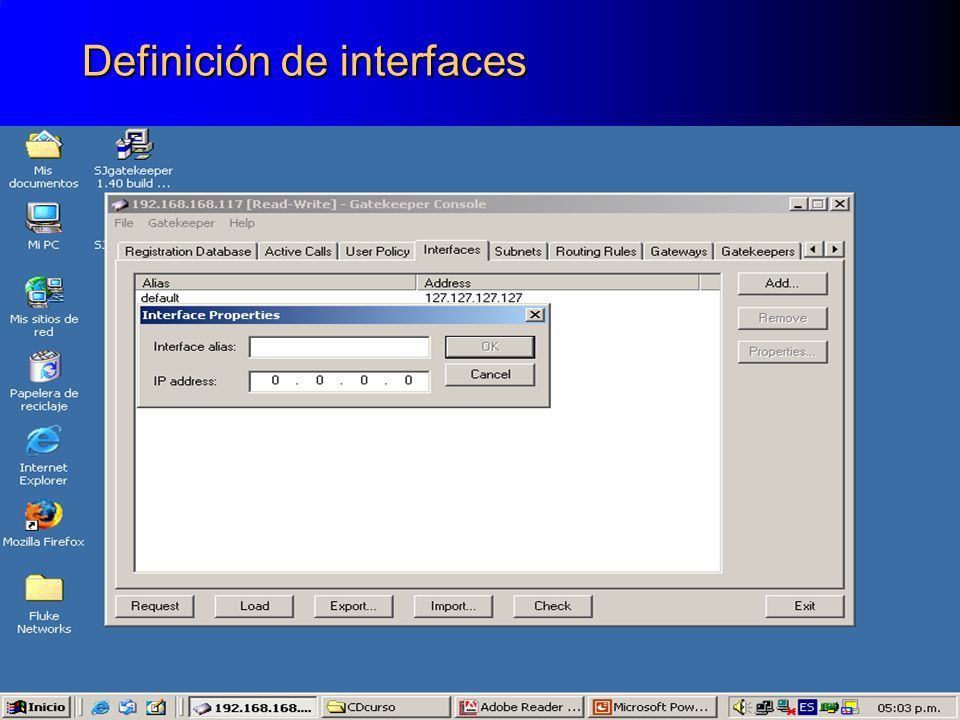

21 12/05/2017 Jose Bernardo Peña Arcila 20 Definición de interfaces

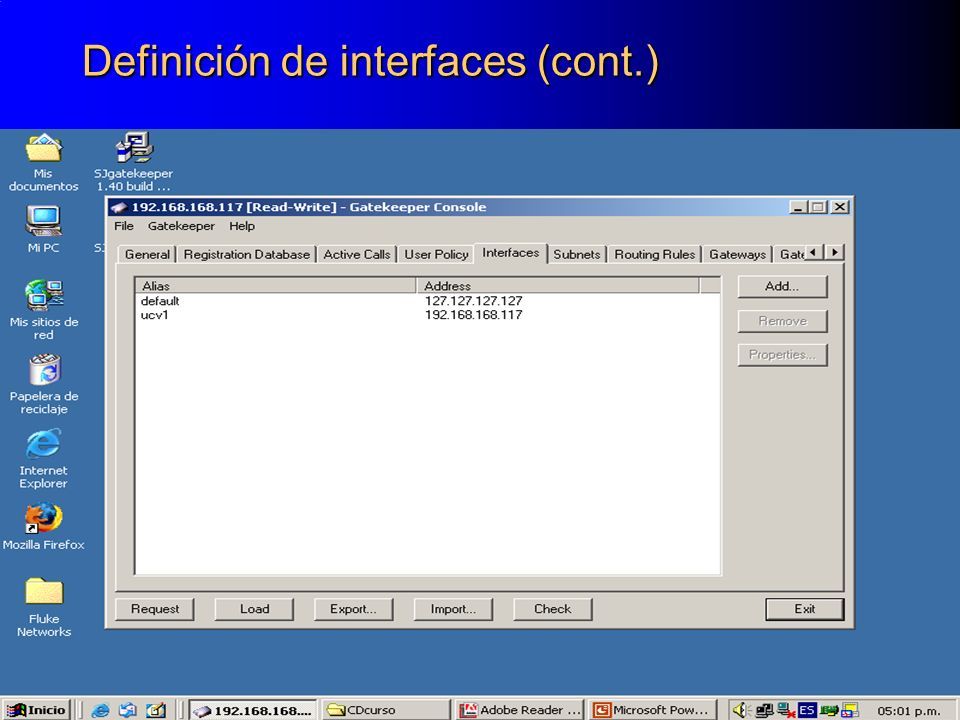

22 12/05/2017 Jose Bernardo Peña Arcila 21 Definición de interfaces (cont.)

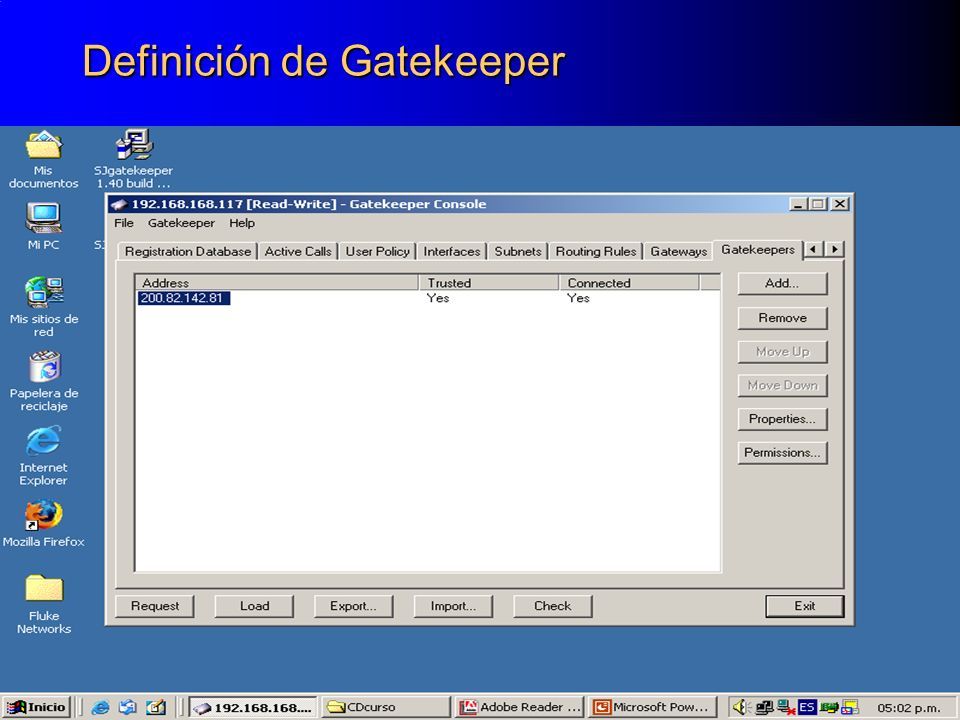

23 12/05/2017 Jose Bernardo Peña Arcila 22 Definición de Gatekeeper

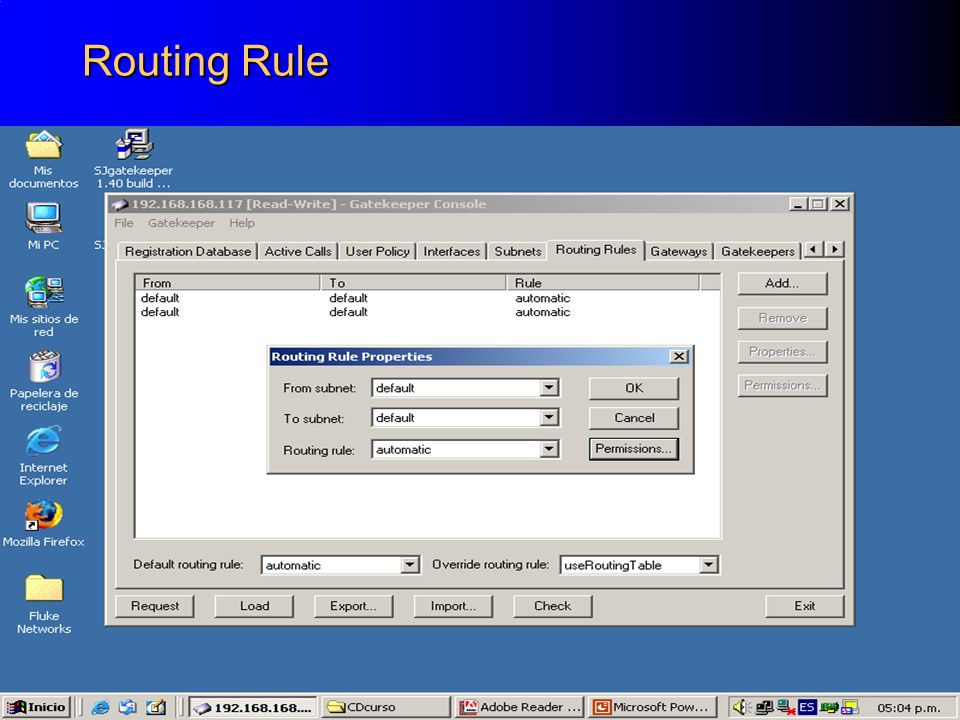

24 12/05/2017 Jose Bernardo Peña Arcila 23 Routing Rule

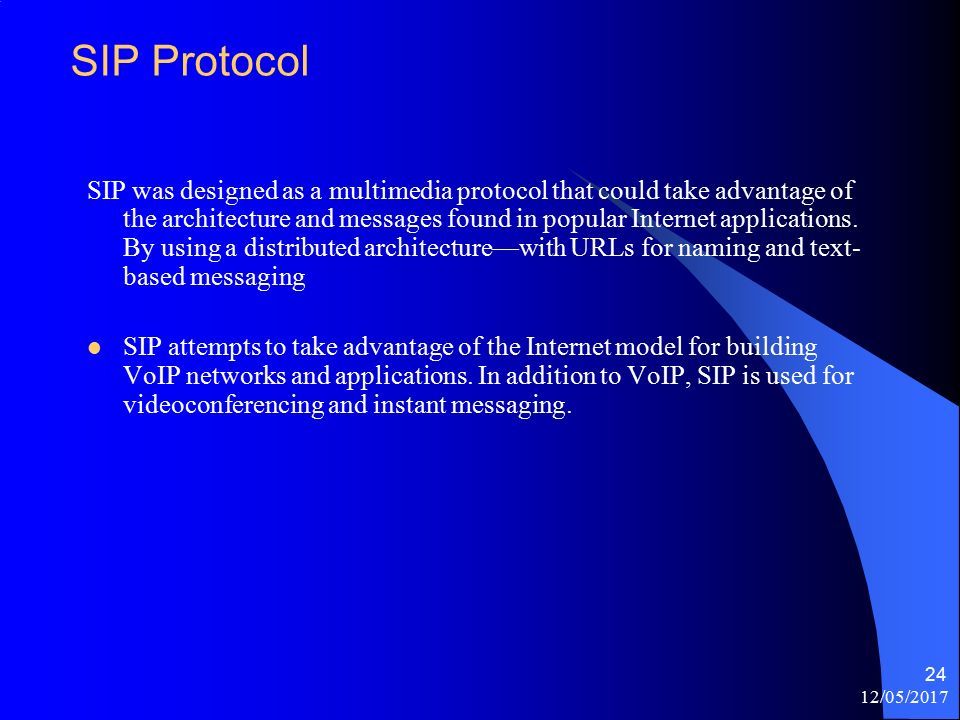

25 12/05/2017 24 SIP Protocol SIP was designed as a multimedia protocol that could take advantage of the architecture and messages found in popular Internet applications. By using a distributed architecture—with URLs for naming and text- based messaging SIP attempts to take advantage of the Internet model for building VoIP networks and applications. In addition to VoIP, SIP is used for videoconferencing and instant messaging.

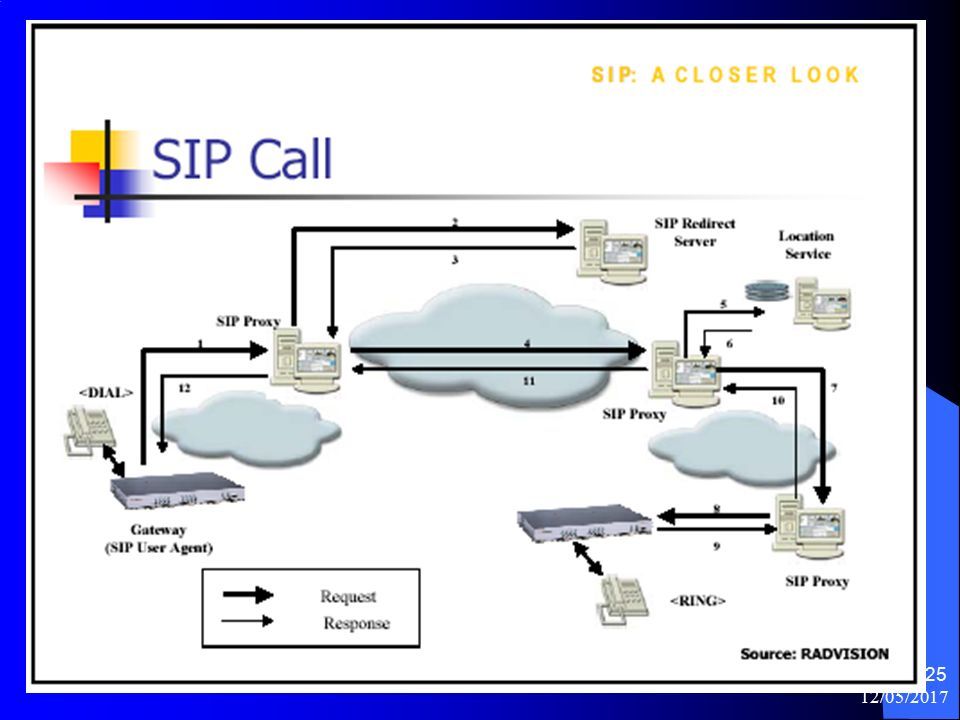

26 12/05/2017 25

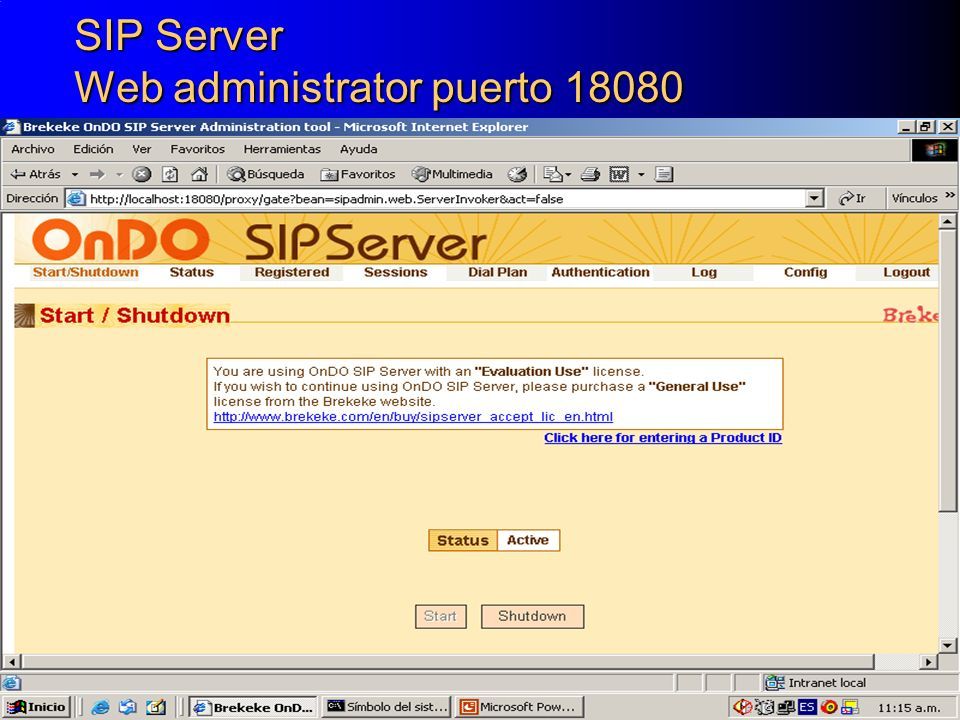

27 12/05/2017 Jose Bernardo Peña Arcila 26 SIP Server Web administrator puerto 18080

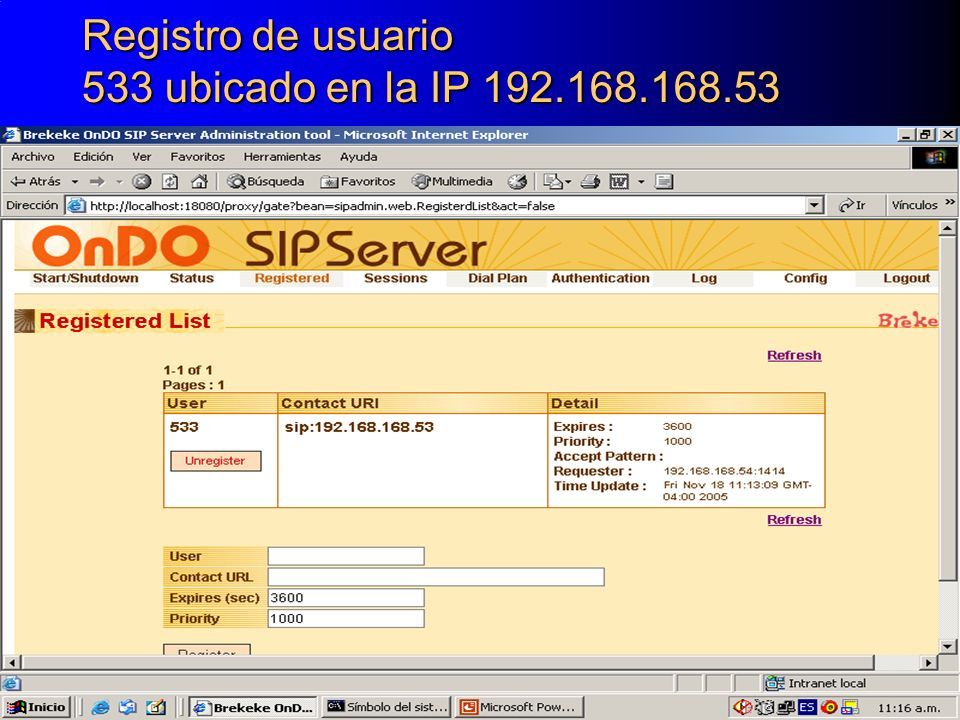

28 12/05/2017 Jose Bernardo Peña Arcila 27 Registro de usuario 533 ubicado en la IP 192.168.168.53

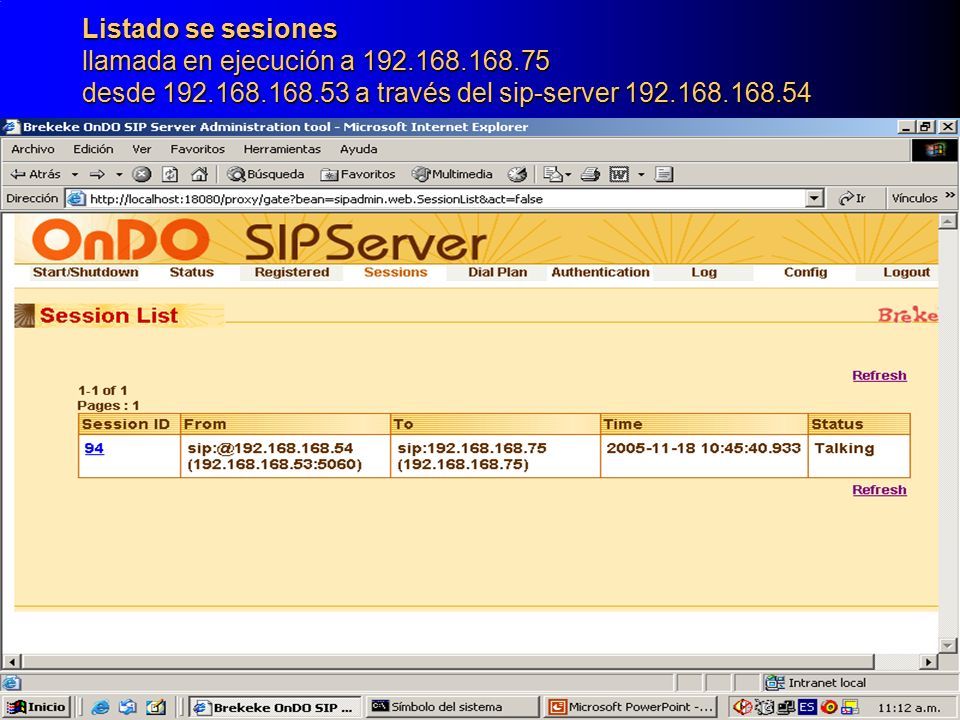

29 12/05/2017 Jose Bernardo Peña Arcila 28 Listado se sesiones llamada en ejecución a 192.168.168.75 desde 192.168.168.53 a través del sip-server 192.168.168.54

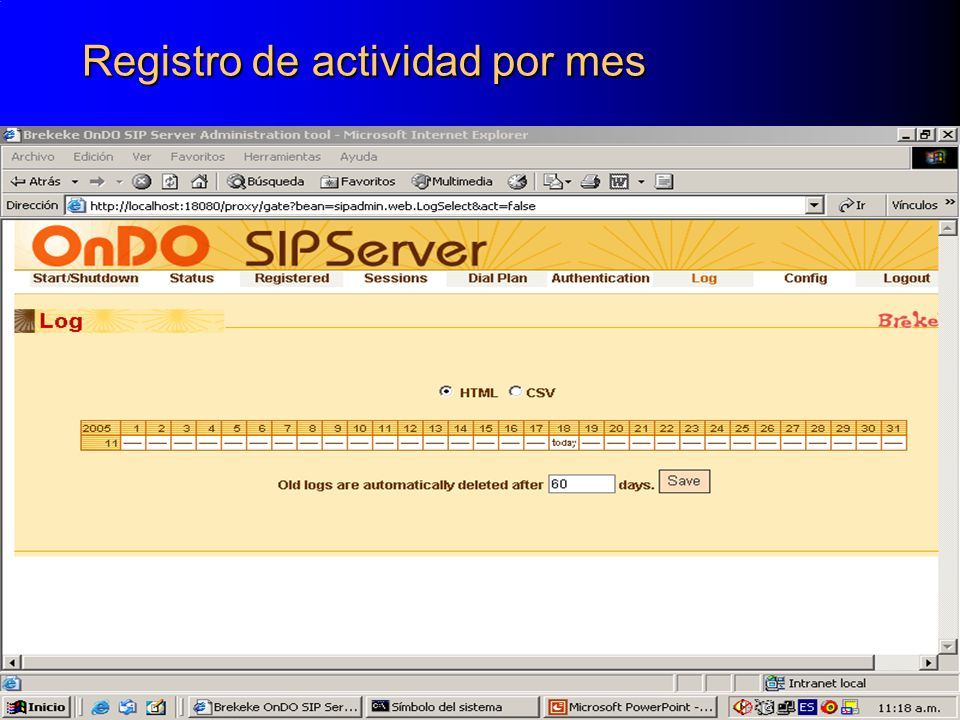

30 12/05/2017 Jose Bernardo Peña Arcila 29 Registro de actividad por mes

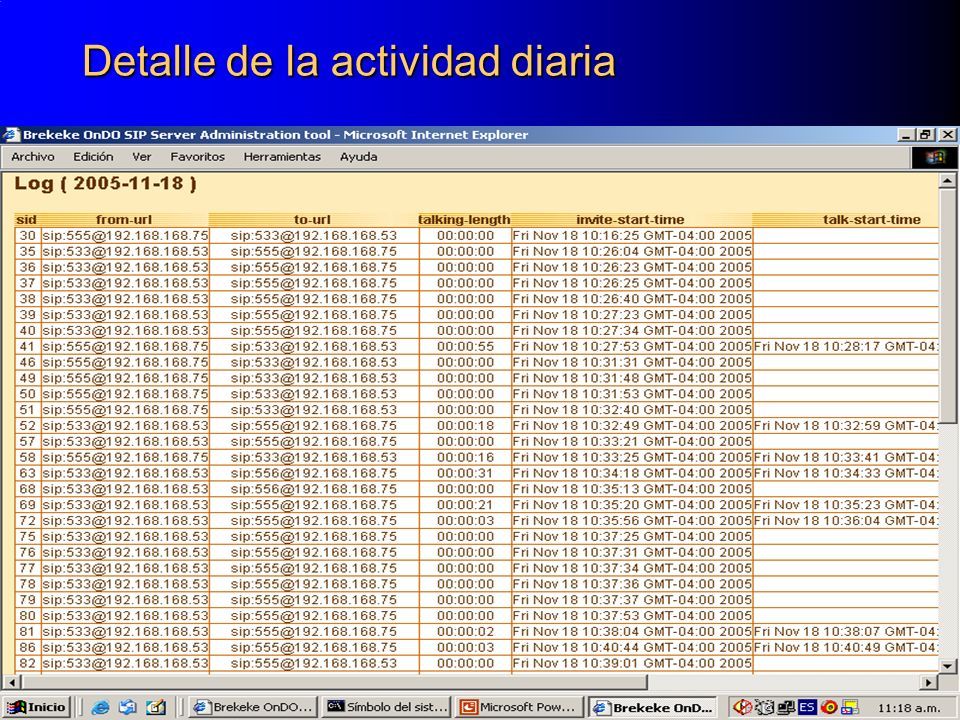

31 12/05/2017 Jose Bernardo Peña Arcila 30 Detalle de la actividad diaria

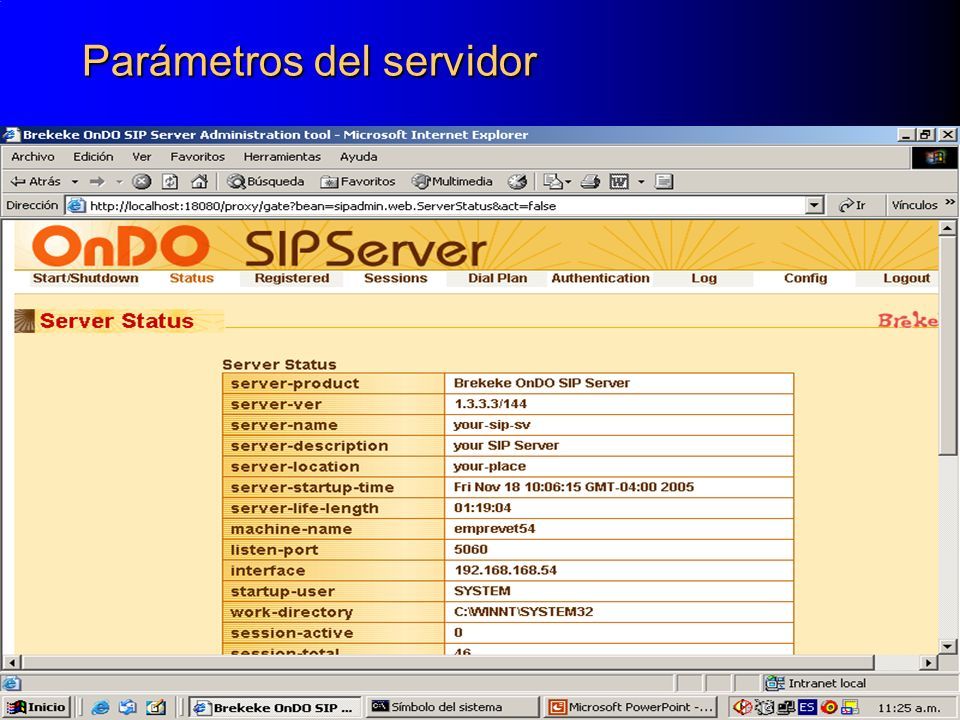

32 12/05/2017 Jose Bernardo Peña Arcila 31 Parámetros del servidor

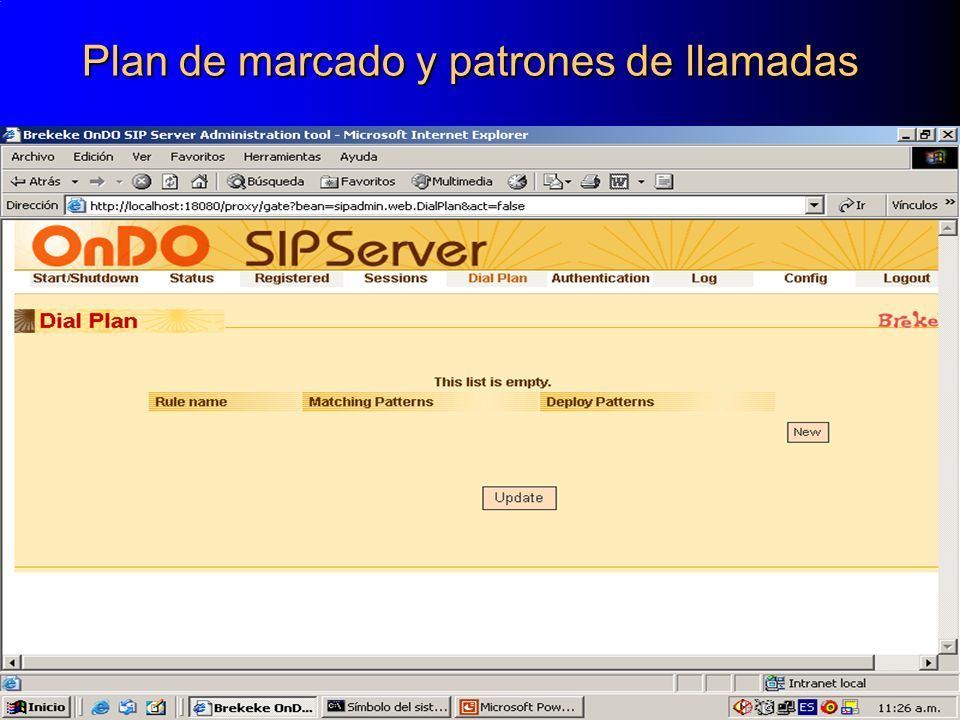

33 12/05/2017 Jose Bernardo Peña Arcila 32 Plan de marcado y patrones de llamadas

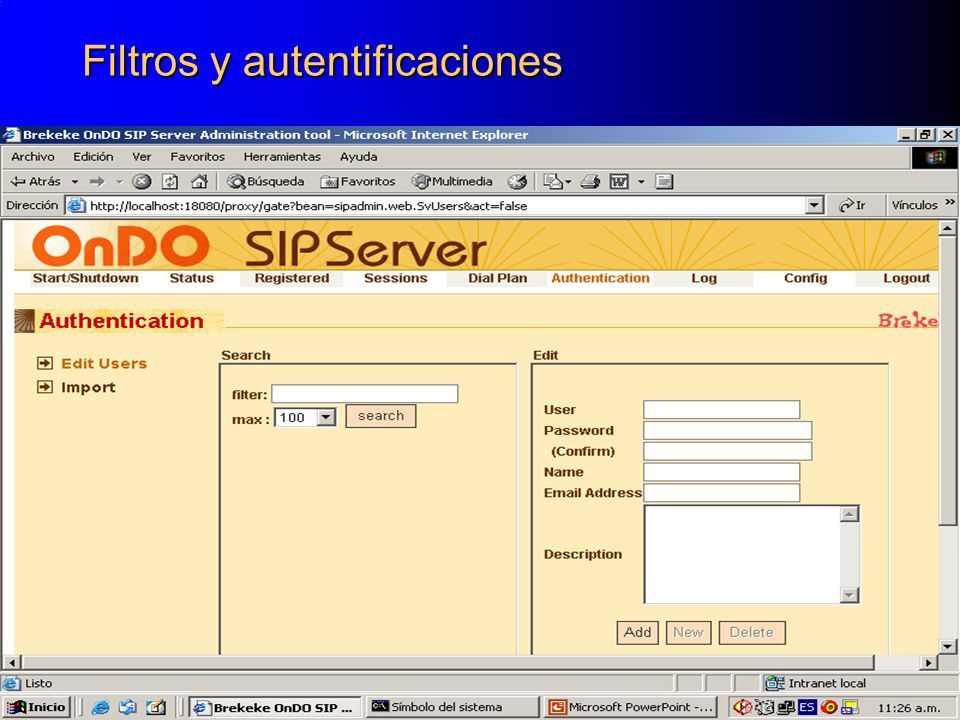

34 12/05/2017 Jose Bernardo Peña Arcila 33 Filtros y autentificaciones

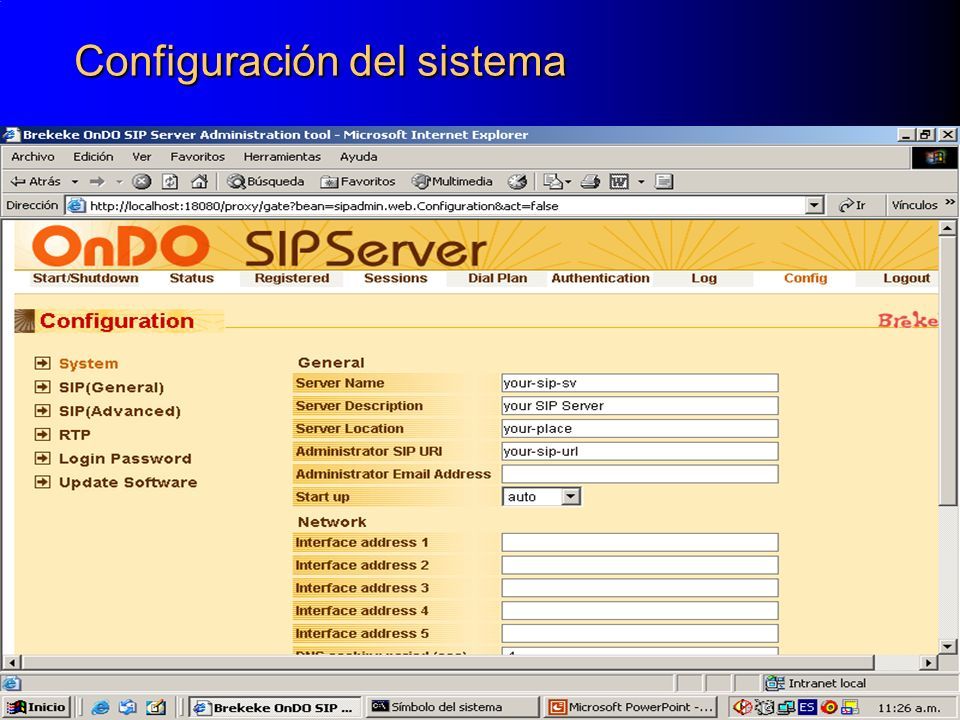

35 12/05/2017 Jose Bernardo Peña Arcila 34 Configuración del sistema
