1 Medios de transmisión de datos Medios guiados Medios no guiados

2 Medios guiados Son aquellos que proporcionan un conductor de un dispositivo al otro.(cables de pares trenzados, Cables coaxiales, Fibra óptica)  Usan conductores metálicos ( de cobre) que aceptan y transportan señales de corriente eléctrica.  Es un cable de cristal o plástico que acepta y transporta señales en forma de luz.

3 Cable de par trenzado La comunicación telefónica se inició y creció usando como medio de transmisión un par de hilos de cobre. Con el tiempo los dos hilos se trenzaron con el fin de reducir la interferencia eléctrica conocida como diafonía. Existen 3 tipos principalmente, los cuales son: UTP (Unshielded Twisted Pair): Par Trenzado No- blindado. STP (Shielded Twisted Pair): Par Trenzado Blindado FTP (Folled Twisted Pair): Par Trenzado Blindado con hoja metalizada.

4 Par trenzado

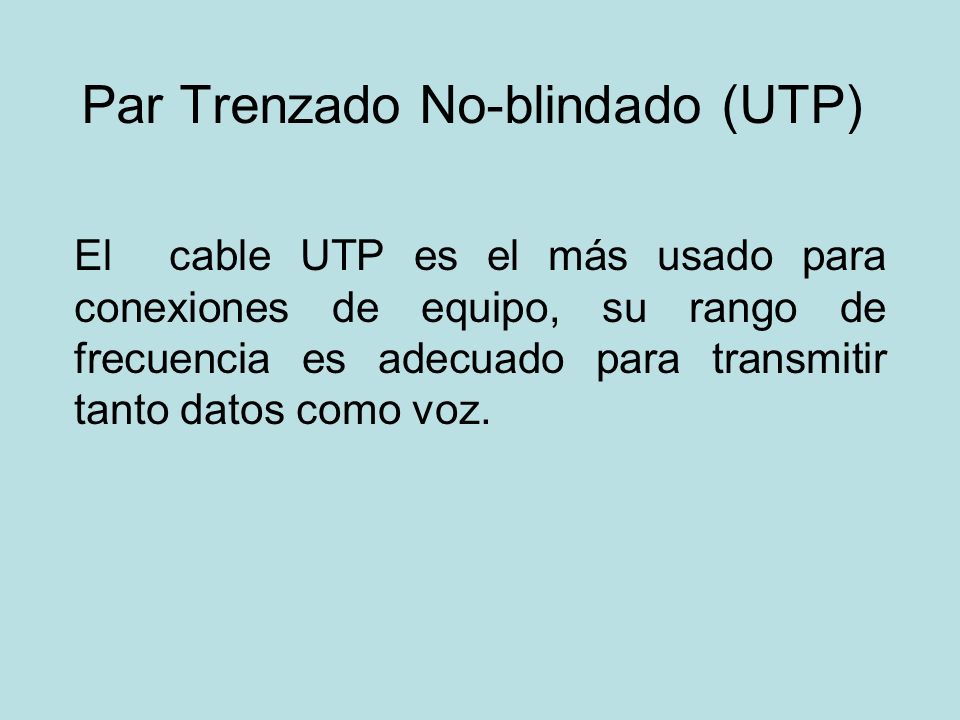

5 Par Trenzado No-blindado (UTP) El cable UTP es el más usado para conexiones de equipo, su rango de frecuencia es adecuado para transmitir tanto datos como voz.

6 UTP Cubierta de plástico Aislamiento externo o PVC Conductores de cobre

7 Par trenzado Ventajas y desventajas Ventajas: Económicos Flexibles Fáciles de conectar Desventajas Usarse a distancias limitadas Dicho trenzado, que en promedio abarca tres trenzas por pulgada, ayuda a disminuir la diafonía, el ruido y interferencia. Los cables de par trenzado más comúnmente usados como interfaces de capa física son las siguientes: 10BaseT (Ethernet) 100BaseTX(Fast Ethernet) 100BaseT4(Fast Ethernet con 4 pares) 1000BaseT (Gigabit Ethernet)

8

9 La Asociación de Industrias Electrónicas (EIA) Las categorías se determinan según la calidad del cable. UTP Categoría 1: Se utiliza en los sistemas telefónicos. UTP Categoría 2: Adecuado para voz y transmisión de datos hasta 4 Mbps. UTP Categoría 3: Transmisión de datos de hasta 10 Mbps UTP Categoría 4: Transmisión de datos de hasta 16 Mbps UTP Categoría 5: Transmisión de datos hasta los 100 Mbps

10 Datos básicos ( para cableado de redes ) Ordenando los pares Los pares de cables dentro del cable UTP tienen colores para poder identificar cada cable en ambas puntas. Además, cada par de cables tiene un código de color, para que los pares puedan ser identificados en cada punta. Los códigos de los cuatro pares están constituidos por un color sólido y otro del mismo color pero con fondo blanco.

11 : La siguiente tabla muestra el orden normal de los pares de cables, no su forma de conectarse Par #1: Blanco/Azul Azul Par #2: Blanco/Naranja Naranja Par #3: Blanco/Verde Verde Par #4: Blanco/Café Café

12 Conectores Los conectores y jacks de uso común para cable UTPC5 son los RJ45. El conector es una pieza de plástico transparente en donde se inserta el cable. El Jack es también de plástico, pero en este se inserta el conector. Las siglas RJ significan Registro de Jack y el 45 especifica el esquema de numeración de pins. El cable se inserta en el conector, este se conecta al jack que puede estar en la pared, en la tarjeta de red de la computadora o en el concentrador.

13 Conectores R-45

14 Haciendo las conexiones para la red Configuración de un cable recto Norma EIA/TIA 568B RJ45 (AT&T 258A)

15 Ya ordenados, los cables deben juntarse y cortar las puntas, para que estén todas al mismo nivel y no haya problemas al insértalos en el conector RJ45. Los pares juntados y nivelados deben verse así: :

16 Asegurese que todas las puntas lleguen hasta el tope del canal dentro del conector. Una vez insertados será necesario "poncharlos" con las pinzas adecuadas. No es necesario "pelar" el cable antes de insertarlo, las laminas en el conector perforarán el recubrimiento de los cables. Además, un seguro, en la parte posterior del conector "sujetará" el cable para evitar que se deslice hacia afuera. Ya "ponchado", el conector y el cable se verá así:

17 Si se va a usar un concentrador, las dos puntas del cable (la que se conecta al concentrador y la que se conecta a la tarjeta de red en la computadora) deberán poncharse usando la misma norma

18

19 Red de Dos Computadoras "Cables Cruzados / Cross over " ¿Solo hay dos maquinas y no se justifica la compra de un concentrador?. Este es un caso muy común en las oficinas pequeñas o en su propia casa. Aquí esta la solución para este dilema. Como siempre, es necesario un cable UTP Categoría 5 y fabricar con el lo que se conoce como "cable cruzado" o "cross over" en el que se cambia el orden de los dos pares que transmiten los datos.

20 Configuración de un cable cruzado Norma EIA/TIA 568A RJ45 (AT&T 258A) Del otro lado : Punta Cruzada 568A (Crossover) Pin 1 Blanco/Verde Pin 2 Verde Pin 3 Blanco/Naranja Pin 4 Azul Pin 5 Blanco/Azul Pin 6 Naranja Pin 7 Blanco/Café Pin 8 Café De un lado: Punta Estandar 568B. Pin 1 Blanco/Naranja Pin 2 Naranja Pin 3 Blanco/Verde Pin 4 Azul Pin 5 Blanco/Azul Pin 6 Verde Pin 7 Blanco/Café Pin 8 Café

21 Cable cruzado La punta ESTANDAR se vera asíLa punta CRUZADA se vera así:

22 Cuando los pares estén insertados en el conector RJ45 deben verse así
