1 Hacemos Realidad Grandes Ideas

2 Antecedentes Más de 30 años de experiencia en tecnología sofisticada de capas plantas de producción en 2 localizaciones Las más actuales capas low-e y de control solar: 5 millones de m²/año, en tamaño Jumbo y a medida fija. vidrio de seguridad templado plano y curvo, el más moderno CNC para el procesamiento de vidrio y serigrafía compañía internacional

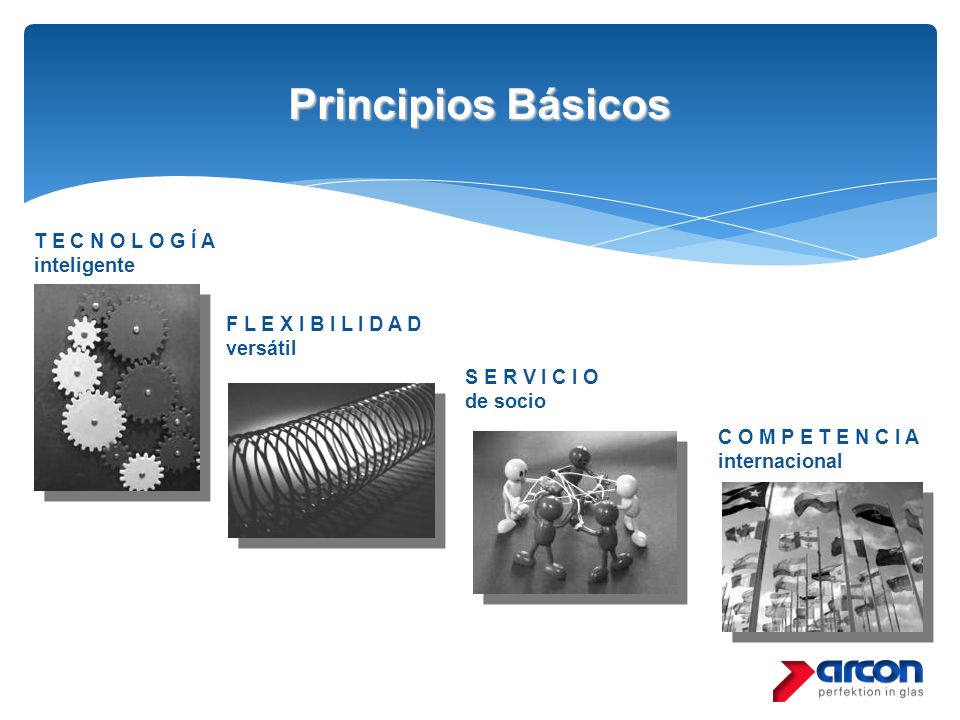

3 Principios Básicos T E C N O L O G Í A inteligente F L E X I B I L I D A D versátil S E R V I C I O de socio C O M P E T E N C I A internacional

4 el grupo arcon Tecnología Inteligente low-E nuestras capas low-e de alta calidad N33, N10 y N-solar reducen el consumo de energía en edificios sunbeltproducimos capas de control solar de gran efectividad con una transmisión entre 73% y 29% sunlite design diversos diseños con capa con efecto espejo decolitenuestro vidrio para antepechos se adapta armoniosamene a nuestras capas de control solar. vidrio templado de seguridad

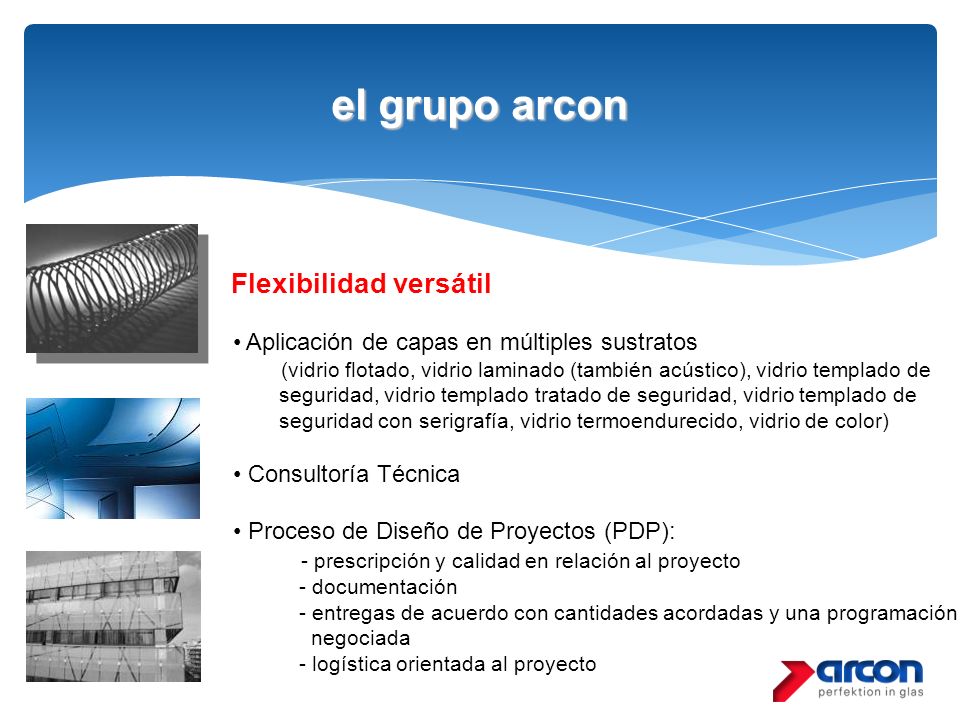

5 el grupo arcon Flexibilidad versátil Aplicación de capas en múltiples sustratos (vidrio flotado, vidrio laminado (también acústico), vidrio templado de seguridad, vidrio templado tratado de seguridad, vidrio templado de seguridad con serigrafía, vidrio termoendurecido, vidrio de color) Consultoría Técnica Proceso de Diseño de Proyectos (PDP): - prescripción y calidad en relación al proyecto - documentación - entregas de acuerdo con cantidades acordadas y una programación negociada - logística orientada al proyecto

6 el grupo arcon Servicio de socio llevamos a cabo proyectos conjuntos con nuestros socios y clientes de acuerdo con una filosofía ganar-ganar El beneficio de nuestro cliente es el nuestro propio no somos competidores de nuestros clientes

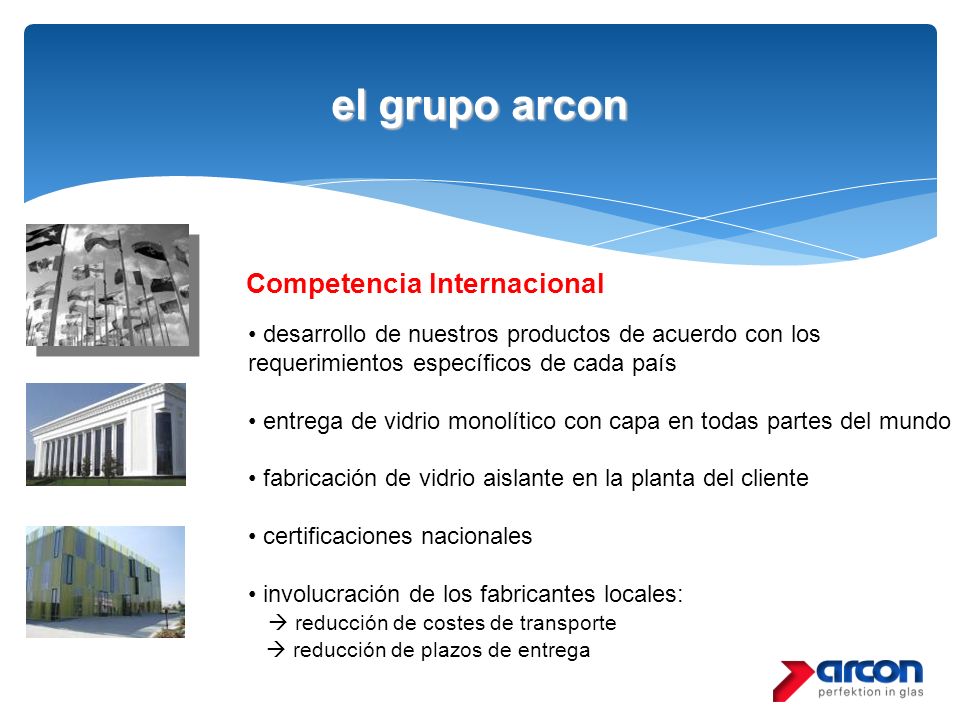

7 el grupo arcon Competencia Internacional desarrollo de nuestros productos de acuerdo con los requerimientos específicos de cada país entrega de vidrio monolítico con capa en todas partes del mundo fabricación de vidrio aislante en la planta del cliente certificaciones nacionales involucración de los fabricantes locales: reducción de costes de transporte reducción de plazos de entrega

8 Representación en Argentina arcon, arcon, empresa alemana proveedora de vidrios con prestaciones especiales para distintas aplicaciones en la construcción de edificios, desembarca en Argentina con la intención de aportar sus más de treinta años de experiencia en el desarrollo y fabricación de acristalamientos para la arquitectura actual.

9 Breve Historia del Vidrio Vidrio plano para edificación A mediados del pasado siglo, Sir Alistair Pilkington desarrolló en Inglaterra un nuevo e ingenioso método para producir vidrio plano, relativamente barato y de alta calidad: el flotado. En el proceso de producción, una banda continua de vidrio, proveniente de los hornos de fusión, flota sobre la superficie de un metal fundido, por lo común estaño, a una temperatura cuidadosamente controlada. La superficie plana del metal fundido da al vidrio una superficie lisa, sin deformaciones, a medida que se enfría. Después de un enfriamiento suficiente, el vidrio se vuelve rígido y se puede manejar sobre rodillos sin dañarle el acabado superficial.

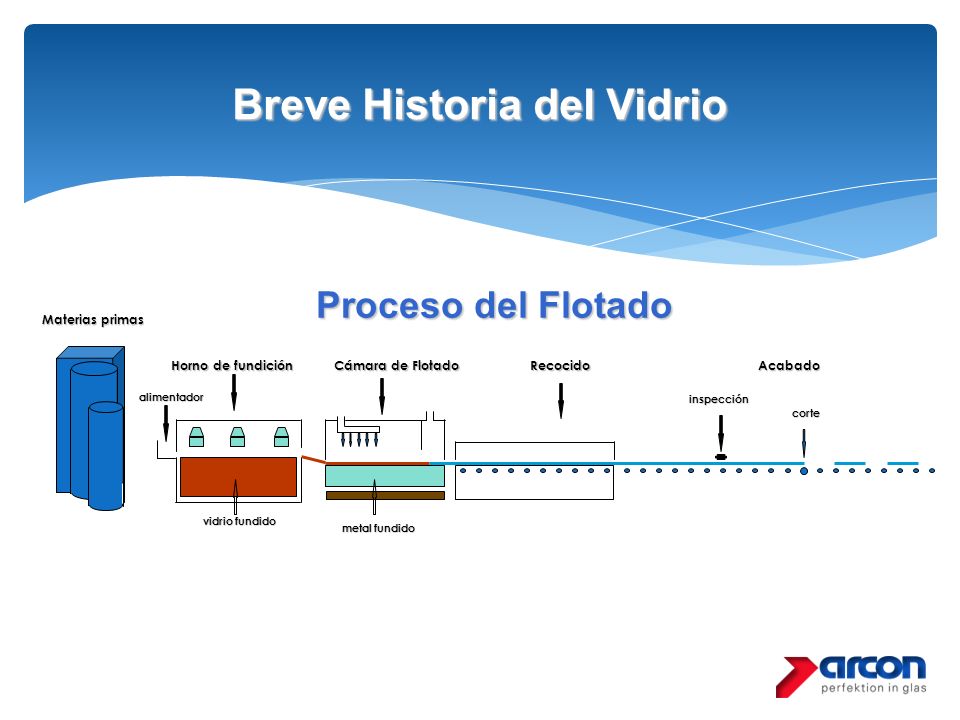

10 Materias primas Cámara de Flotado metal fundido alimentador Horno de fundición vidrio fundido RecocidoAcabadocorte inspección Proceso del Flotado Breve Historia del Vidrio

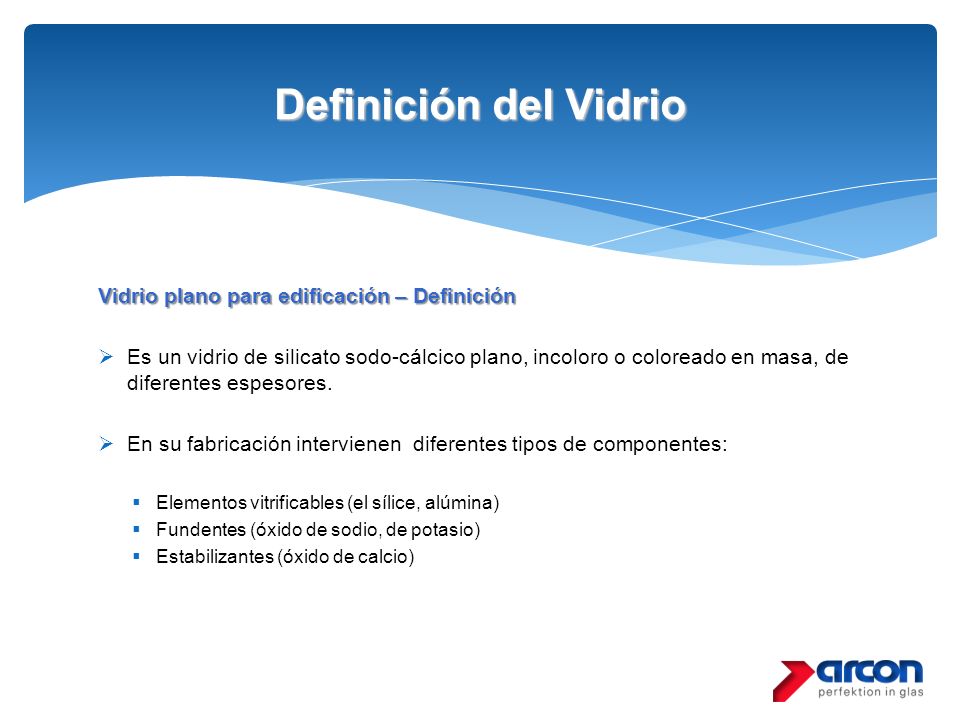

11 Definición del Vidrio Vidrio plano para edificación – Definición Es un vidrio de silicato sodo-cálcico plano, incoloro o coloreado en masa, de diferentes espesores. En su fabricación intervienen diferentes tipos de componentes: Elementos vitrificables (el sílice, alúmina) Fundentes (óxido de sodio, de potasio) Estabilizantes (óxido de calcio)

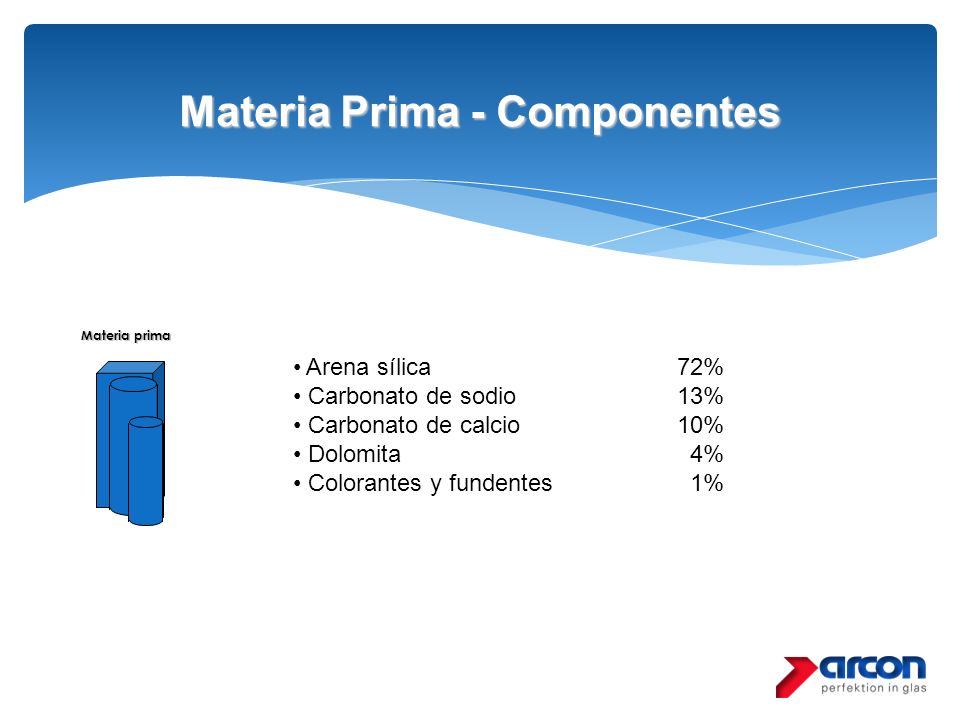

12 Materia Prima - Componentes Materia prima Arena sílica72% Carbonato de sodio13% Carbonato de calcio10% Dolomita 4% Colorantes y fundentes 1%

13 Radiación Solar La radiación solar que llega a la tierra se compone de tres tipos de rayos de diferente longitud de onda: 1. Los rayos ultravioletas: de onda corta, entre 0,28 y 0,30 µm (3%) 2. Los rayos de luz visible: de onda media entre 0,38 y 0,78 µm (42%) 3. Los rayos infrarrojos: de onda larga entre 0,78 y 2,5 µm (55%) Distribución energética de la radiación solar

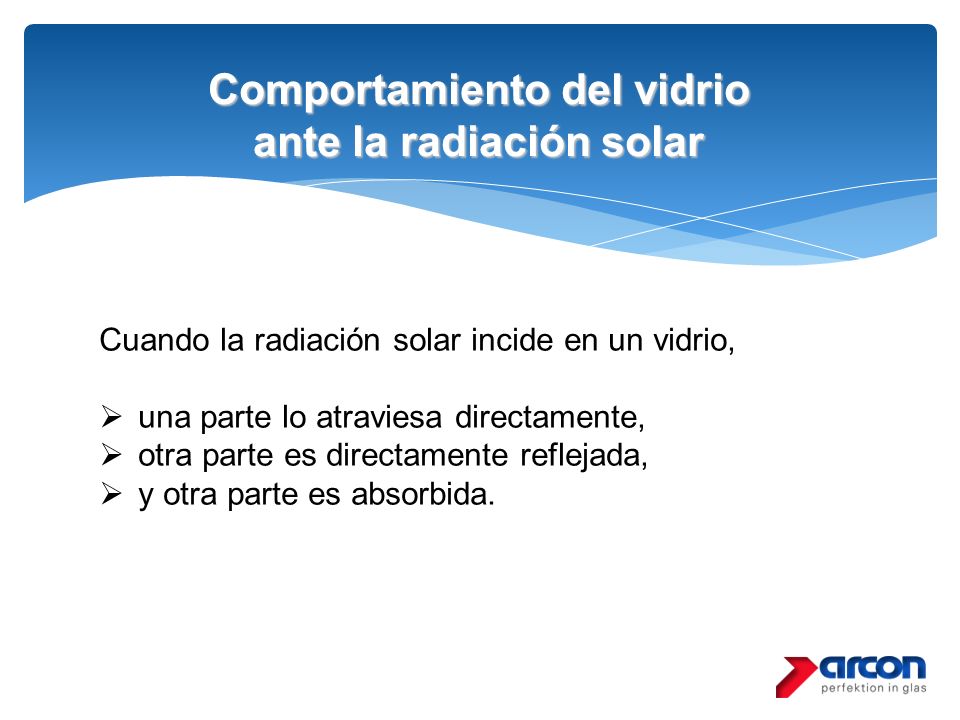

14 Comportamiento del vidrio ante la radiación solar Cuando la radiación solar incide en un vidrio, una parte lo atraviesa directamente, otra parte es directamente reflejada, y otra parte es absorbida.

15 Radiación Luminosa La Radiación Luminosa La transmisión luminosa (τV) Es la cantidad total de luz visible que atraviesa un acristalamiento. Se expresa en un porcentaje de la luz incidente sobre el mismo. La reflexión luminosa (ρV) Es la cantidad total de luz visible reflejada por un acristalamiento. Se expresa en un porcentaje de la luz incidente sobre el mismo.

16 Radiación Energética La Radiación Energética La transmisión energética (τe) Es la cantidad de energía que atraviesa directamente un acristalamiento. Se expresa en un porcentaje de la energía incidente sobre el mismo. La reflexión energética (ρe) Es la cantidad de energía reflejada por un acristalamiento. Se expresa en un porcentaje de la energía incidente sobre el mismo.

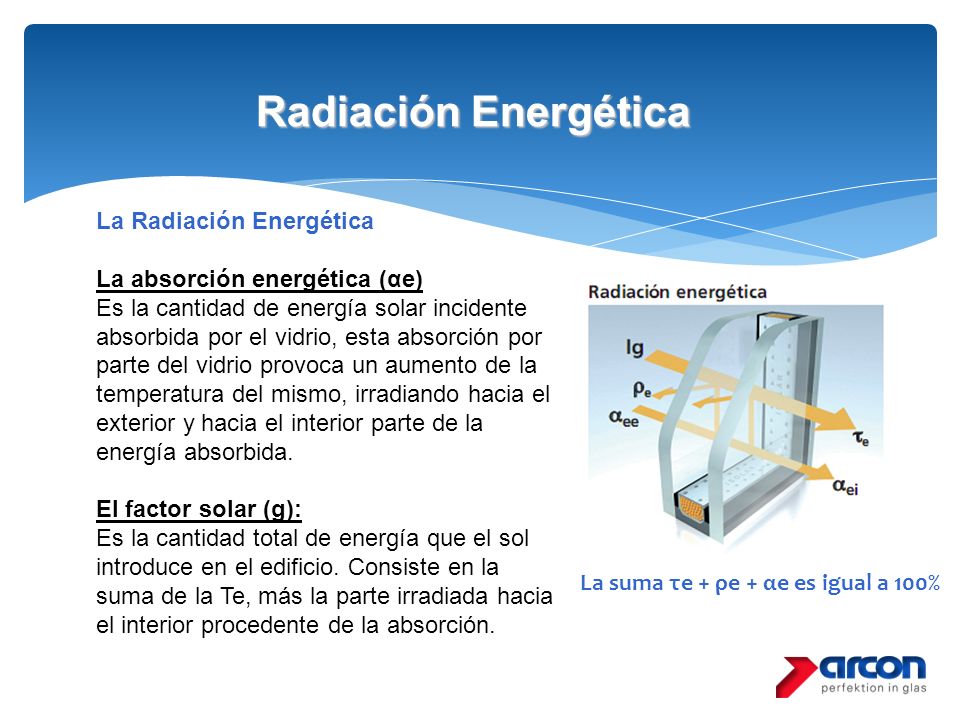

17 Radiación Energética La Radiación Energética La absorción energética (αe) Es la cantidad de energía solar incidente absorbida por el vidrio, esta absorción por parte del vidrio provoca un aumento de la temperatura del mismo, irradiando hacia el exterior y hacia el interior parte de la energía absorbida. El factor solar (g): Es la cantidad total de energía que el sol introduce en el edificio. Consiste en la suma de la Te, más la parte irradiada hacia el interior procedente de la absorción. La suma τe + ρe + αe es igual a 100%

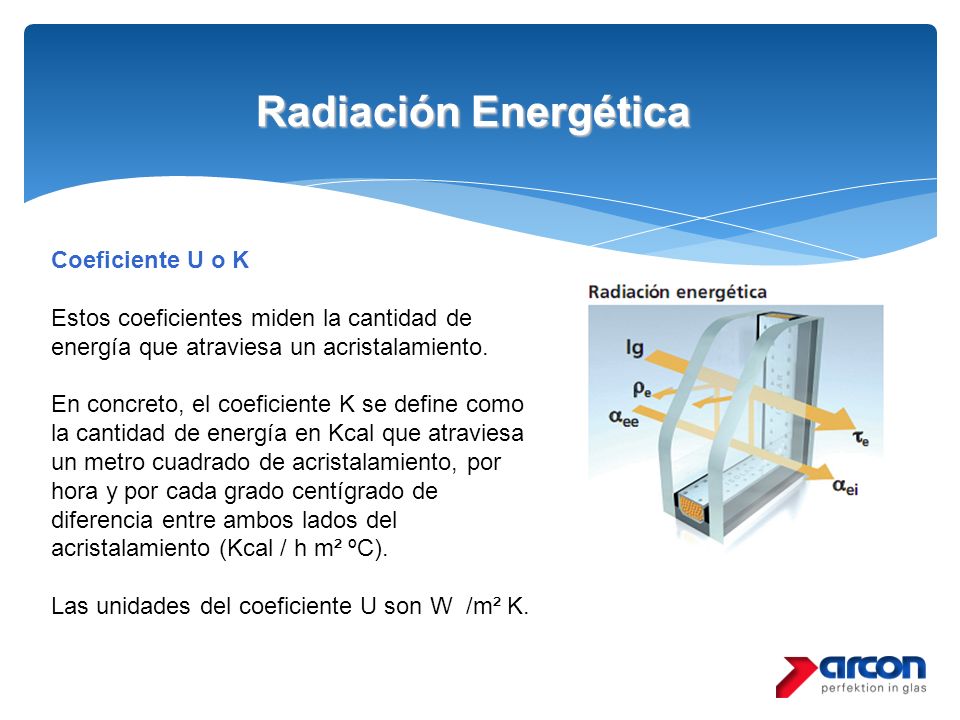

18 Radiación Energética Coeficiente U o K Estos coeficientes miden la cantidad de energía que atraviesa un acristalamiento. En concreto, el coeficiente K se define como la cantidad de energía en Kcal que atraviesa un metro cuadrado de acristalamiento, por hora y por cada grado centígrado de diferencia entre ambos lados del acristalamiento (Kcal / h m² ºC). Las unidades del coeficiente U son W /m² K.

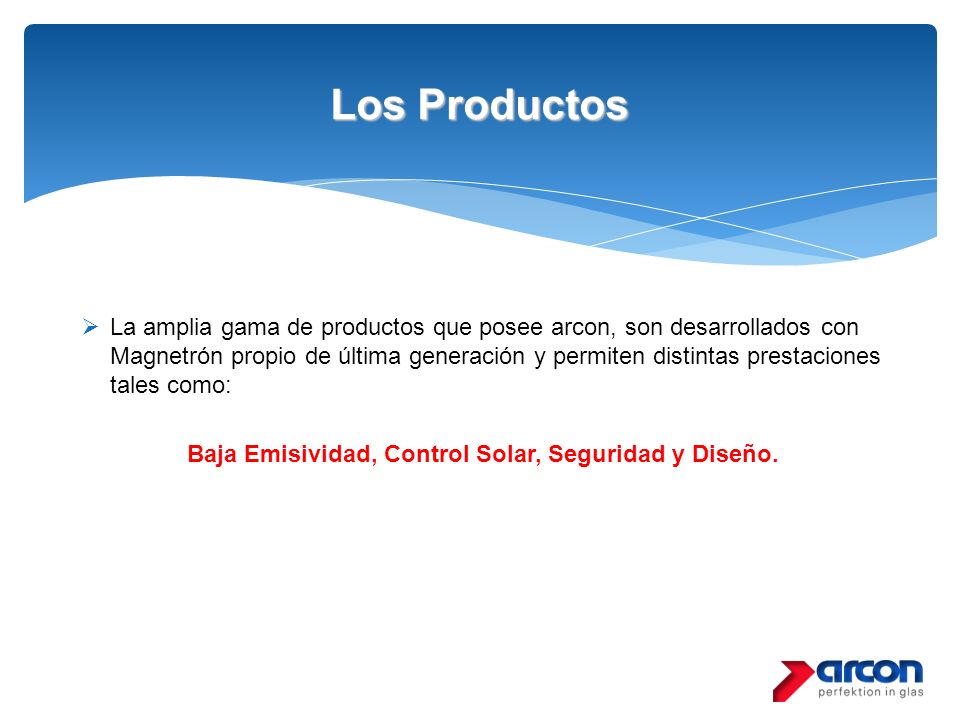

19 Los Productos La amplia gama de productos que posee arcon, son desarrollados con Magnetrón propio de última generación y permiten distintas prestaciones tales como: Baja Emisividad, Control Solar, Seguridad y Diseño.

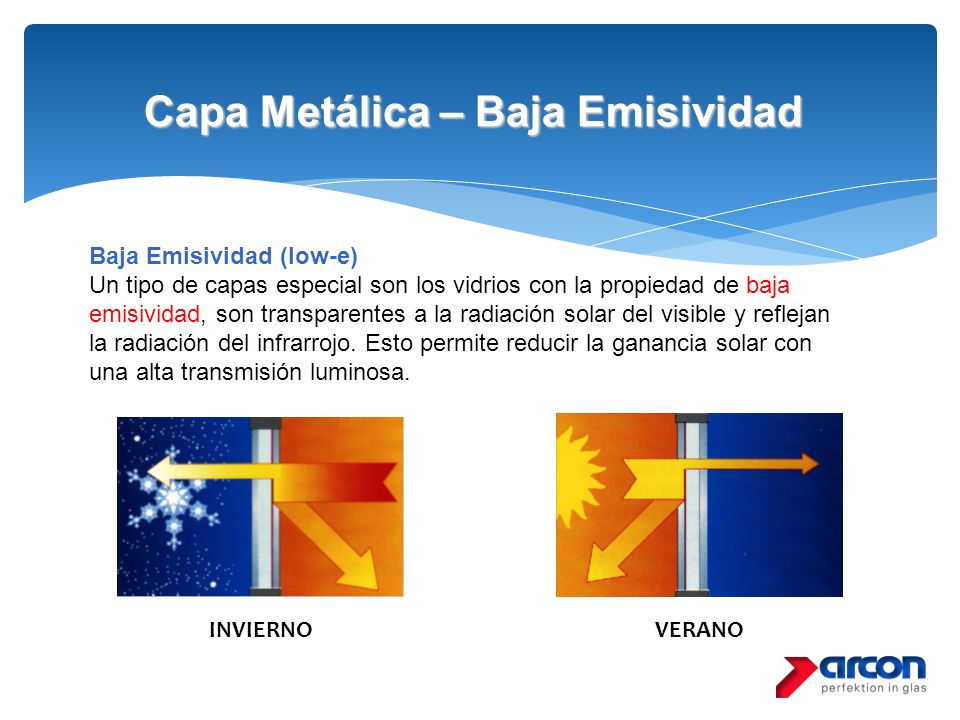

20 Capa Metálica – Baja Emisividad Baja Emisividad (low-e) Un tipo de capas especial son los vidrios con la propiedad de baja emisividad, son transparentes a la radiación solar del visible y reflejan la radiación del infrarrojo. Esto permite reducir la ganancia solar con una alta transmisión luminosa. INVIERNOVERANO

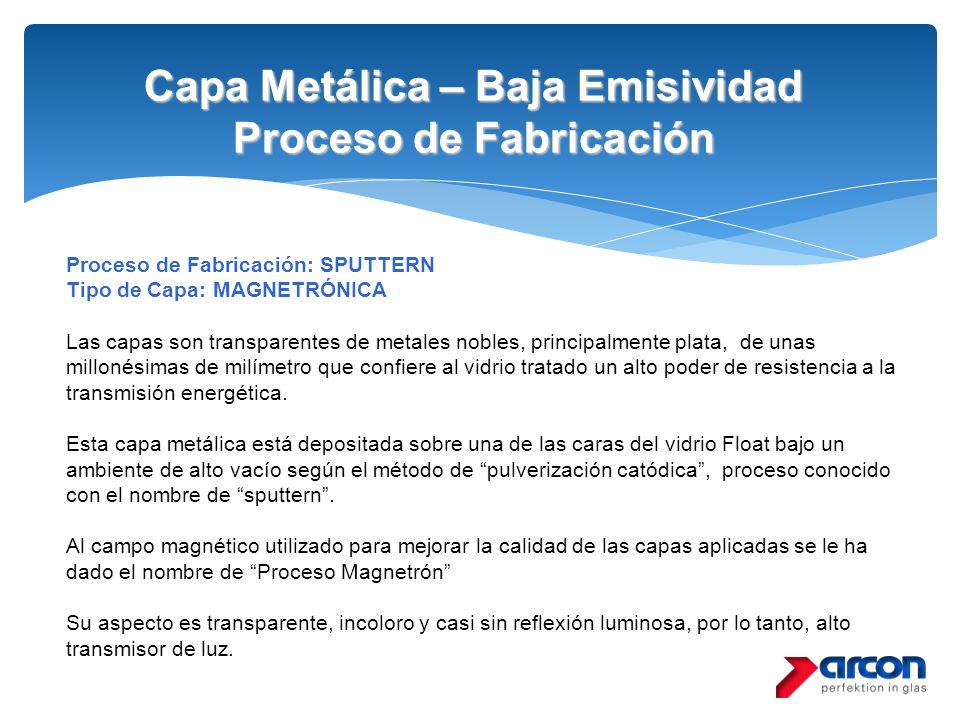

21 Capa Metálica – Baja Emisividad Proceso de Fabricación Proceso de Fabricación: SPUTTERN Tipo de Capa: MAGNETRÓNICA Las capas son transparentes de metales nobles, principalmente plata, de unas millonésimas de milímetro que confiere al vidrio tratado un alto poder de resistencia a la transmisión energética. Esta capa metálica está depositada sobre una de las caras del vidrio Float bajo un ambiente de alto vacío según el método de pulverización catódica, proceso conocido con el nombre de sputtern. Al campo magnético utilizado para mejorar la calidad de las capas aplicadas se le ha dado el nombre de Proceso Magnetrón Su aspecto es transparente, incoloro y casi sin reflexión luminosa, por lo tanto, alto transmisor de luz.

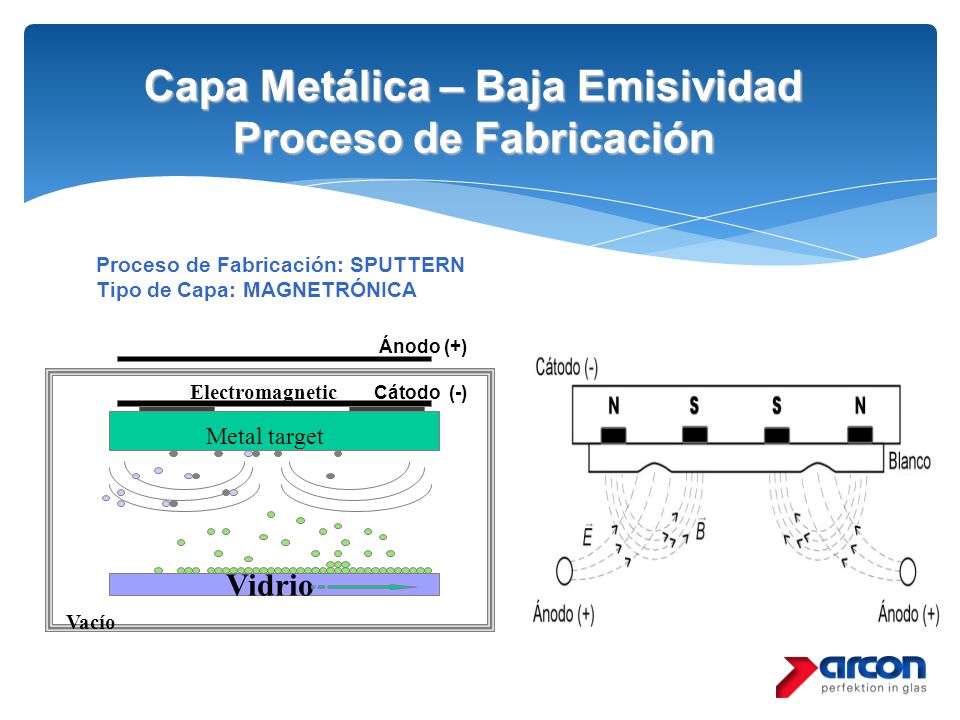

22 Capa Metálica – Baja Emisividad Proceso de Fabricación Proceso de Fabricación: SPUTTERN Tipo de Capa: MAGNETRÓNICA Vidrio Metal target Electromagnetic Vacío Cátodo (-) Ánodo (+)

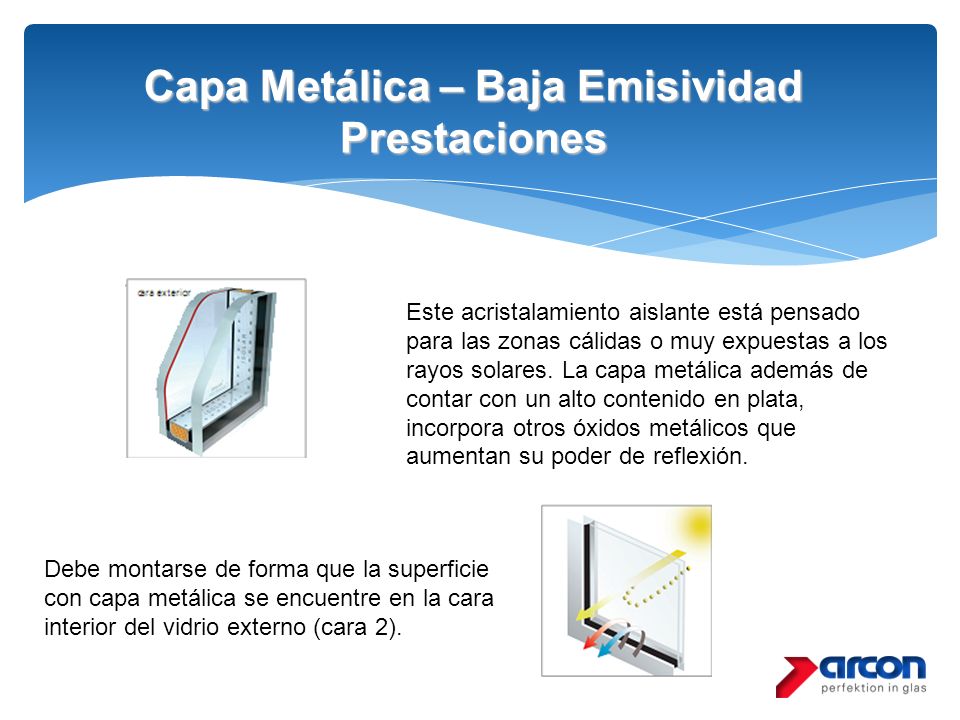

23 Capa Metálica – Baja Emisividad Prestaciones Se consigue que las 2/3 partes de las radiación solar sean aprovechadas en el interior del recinto. La energía solar permanece en el interior después de transformarse en calor, actuando de esta forma como una calefacción gratuita. En los acristalamientos con baja emisividad, la cara tratada debe colocarse en el vidrio interior y orientarse hacia el interior de la Cámara (cara 3).

24 Capa Metálica – Baja Emisividad Prestaciones Debe montarse de forma que la superficie con capa metálica se encuentre en la cara interior del vidrio externo (cara 2). Este acristalamiento aislante está pensado para las zonas cálidas o muy expuestas a los rayos solares. La capa metálica además de contar con un alto contenido en plata, incorpora otros óxidos metálicos que aumentan su poder de reflexión.

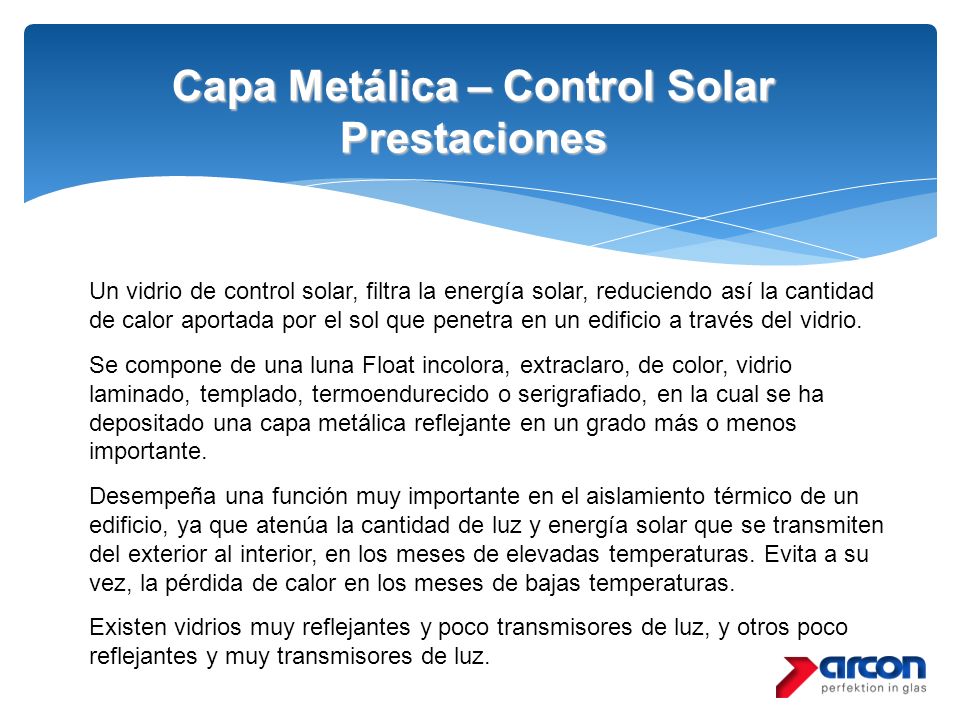

25 Capa Metálica – Control Solar Prestaciones Un vidrio de control solar, filtra la energía solar, reduciendo así la cantidad de calor aportada por el sol que penetra en un edificio a través del vidrio. Se compone de una luna Float incolora, extraclaro, de color, vidrio laminado, templado, termoendurecido o serigrafiado, en la cual se ha depositado una capa metálica reflejante en un grado más o menos importante. Desempeña una función muy importante en el aislamiento térmico de un edificio, ya que atenúa la cantidad de luz y energía solar que se transmiten del exterior al interior, en los meses de elevadas temperaturas. Evita a su vez, la pérdida de calor en los meses de bajas temperaturas. Existen vidrios muy reflejantes y poco transmisores de luz, y otros poco reflejantes y muy transmisores de luz.

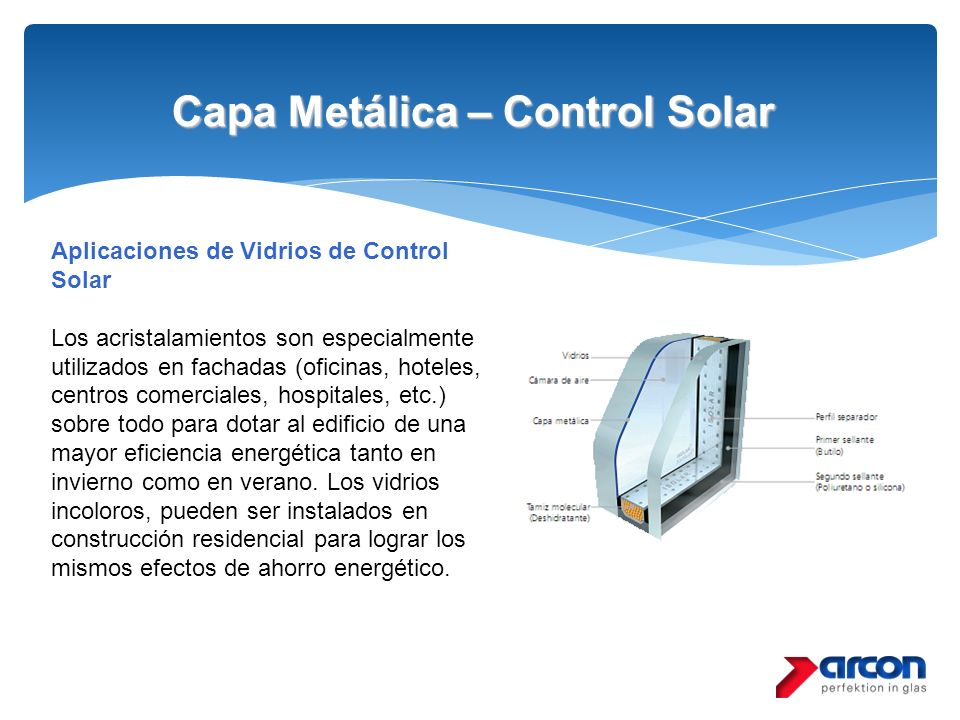

26 Capa Metálica – Control Solar Aplicaciones de Vidrios de Control Solar Los acristalamientos son especialmente utilizados en fachadas (oficinas, hoteles, centros comerciales, hospitales, etc.) sobre todo para dotar al edificio de una mayor eficiencia energética tanto en invierno como en verano. Los vidrios incoloros, pueden ser instalados en construcción residencial para lograr los mismos efectos de ahorro energético.

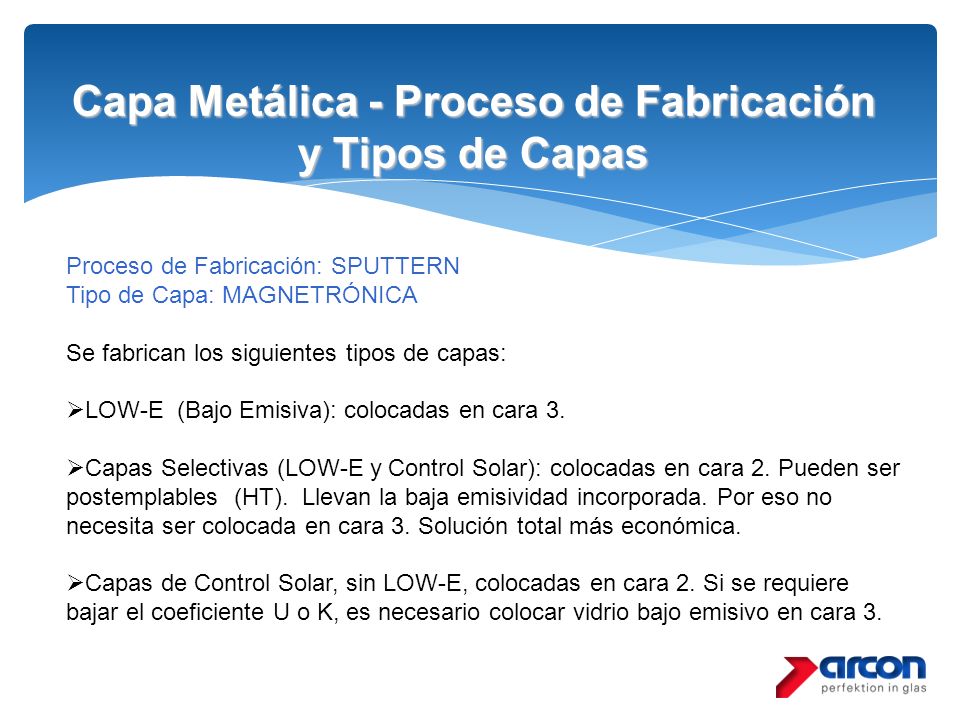

27 Capa Metálica - Proceso de Fabricación y Tipos de Capas Proceso de Fabricación: SPUTTERN Tipo de Capa: MAGNETRÓNICA Se fabrican los siguientes tipos de capas: LOW-E (Bajo Emisiva): colocadas en cara 3. Capas Selectivas (LOW-E y Control Solar): colocadas en cara 2. Pueden ser postemplables (HT). Llevan la baja emisividad incorporada. Por eso no necesita ser colocada en cara 3. Solución total más económica. Capas de Control Solar, sin LOW-E, colocadas en cara 2. Si se requiere bajar el coeficiente U o K, es necesario colocar vidrio bajo emisivo en cara 3.

28 Capa Metálica - Tipos de Capas SunbeltSunliteN Low-e + Control SolarControl SolarLow-e No templablesHelios 73/48 Nordic 70/35 Platin 71/40 Stratos 65/39 Polaris 65/34 Crystal 60/30 Cosmos 53/33 Scandic 53/25 Arctis 52/25 Atlantis 40/20 Silber 40/19 Ocean 35/17 Gold 29/26 CR-2 CR-8 N33 N10 N20 N-Solar Templables (HT)HT Helios 73/48 HT Cosmos 53/33 HT Skyblue 16/17N33 HT N20 HT

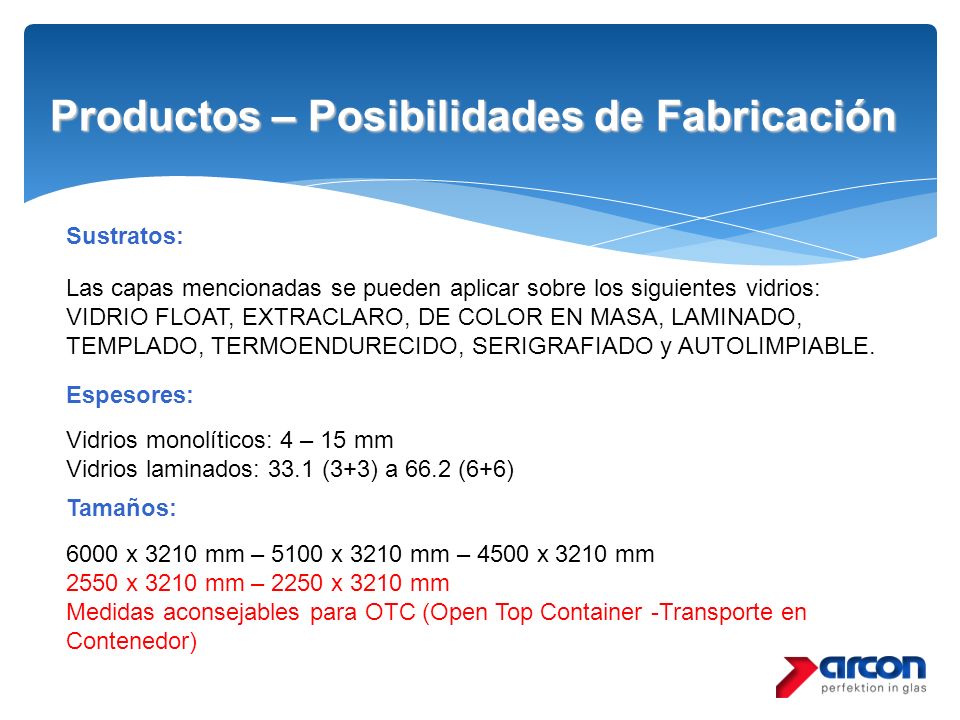

29 Productos – Posibilidades de Fabricación Las capas mencionadas se pueden aplicar sobre los siguientes vidrios: VIDRIO FLOAT, EXTRACLARO, DE COLOR EN MASA, LAMINADO, TEMPLADO, TERMOENDURECIDO, SERIGRAFIADO y AUTOLIMPIABLE. Sustratos: Espesores: Vidrios monolíticos: 4 – 15 mm Vidrios laminados: 33.1 (3+3) a 66.2 (6+6) Tamaños: 6000 x 3210 mm – 5100 x 3210 mm – 4500 x 3210 mm 2550 x 3210 mm – 2250 x 3210 mm Medidas aconsejables para OTC (Open Top Container -Transporte en Contenedor)

30 Productos – Posibilidades de Fabricación Procesos realizados en nuestras plantas: TEMPLADO Y TERMOENDURECIDO: hasta 6000 x 2800 mm CURVADO TEMPLADO: 1300 x 210 mm SERIGRAFÍA: 6000 X 2800 mm (incluso combinada con capa en la misma cara) HST (HEAT SOAK TEST) CANTOS: arista matada, canto arenado y canto pulido TALADROS Y MUESCAS

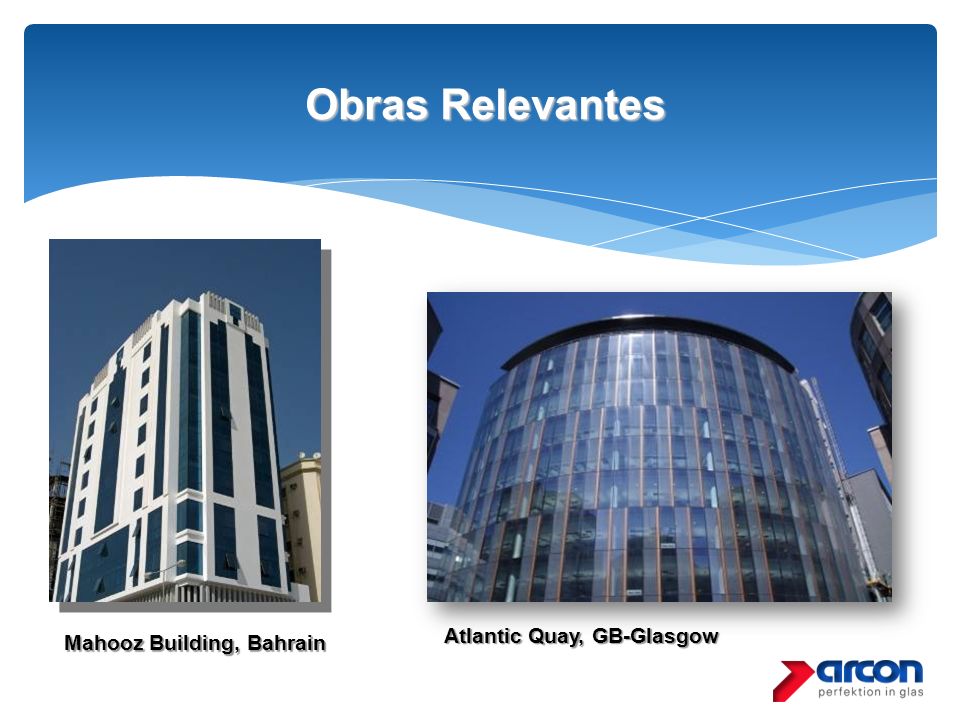

31 Obras Relevantes Obras Relevantes Mahooz Building, Bahrain Atlantic Quay, GB-Glasgow

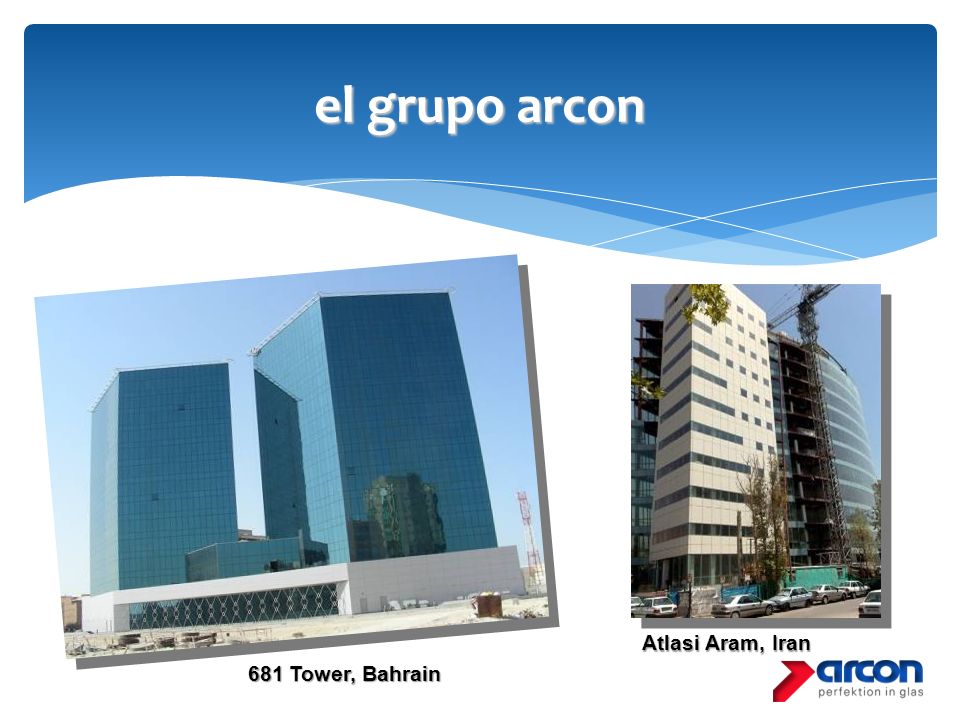

32 el grupo arcon 681 Tower, Bahrain Atlasi Aram, Iran

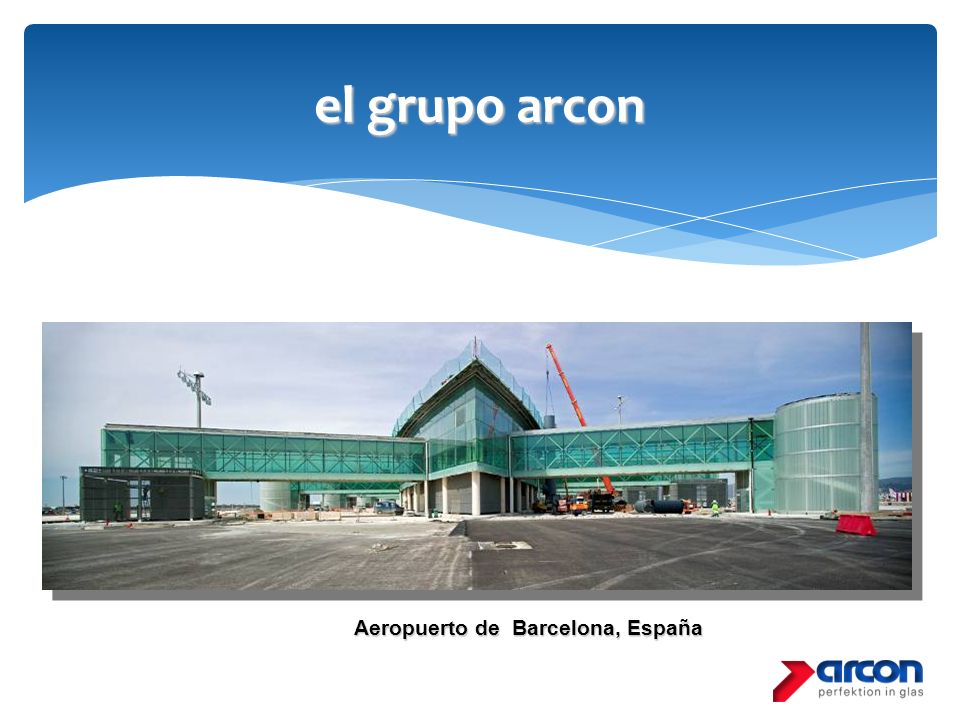

33 el grupo arcon Aeropuerto de Barcelona, España

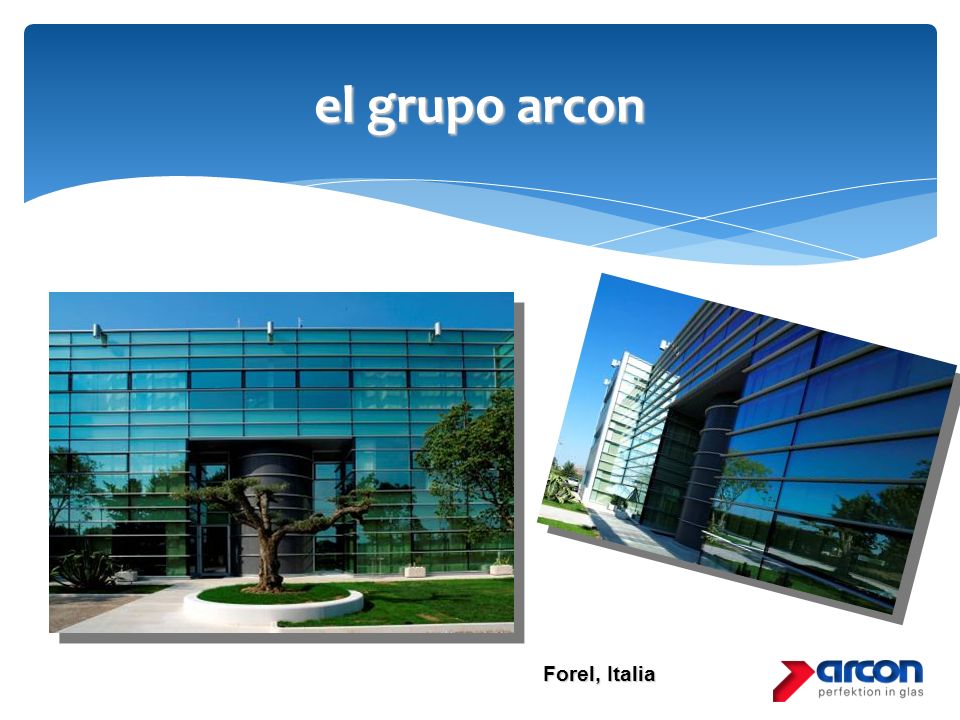

34 el grupo arcon Forel, Italia

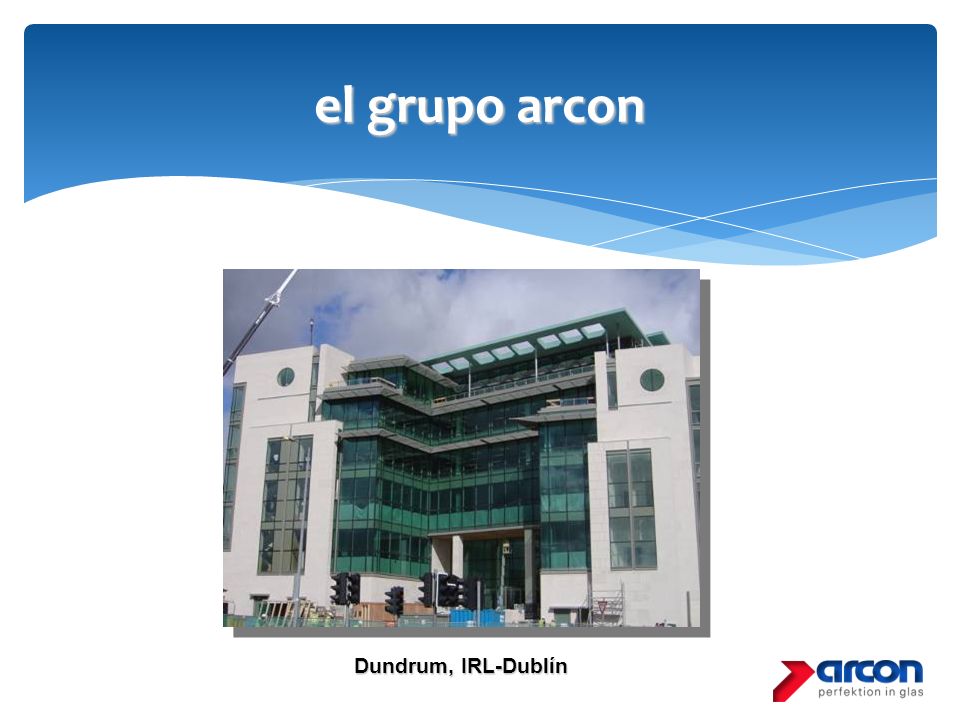

35 el grupo arcon Dundrum, IRL-Dublín

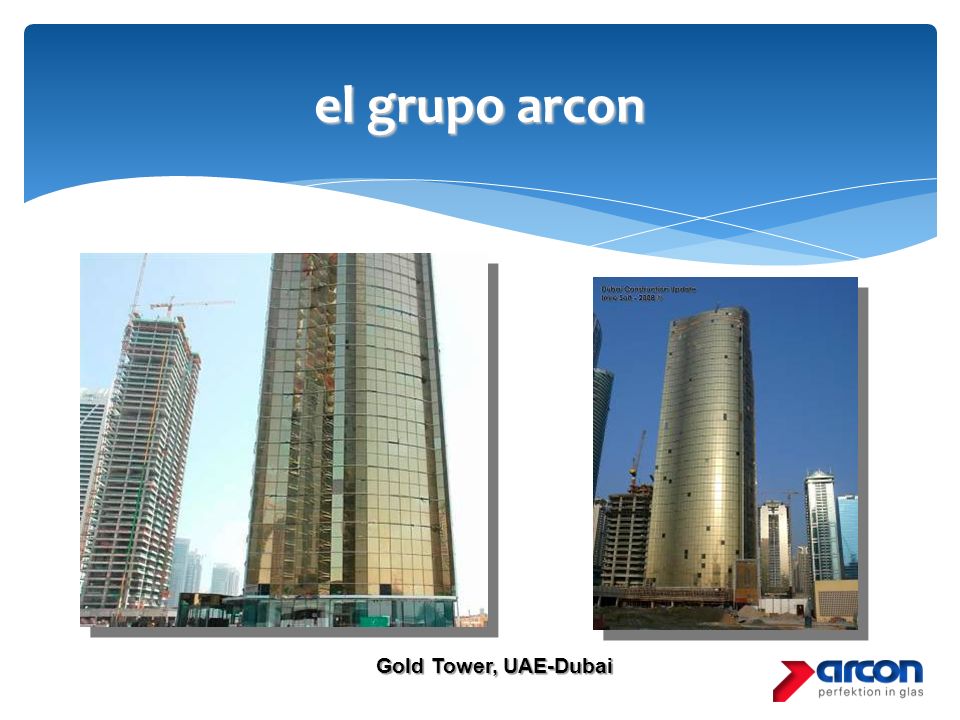

36 el grupo arcon Gold Tower, UAE-Dubai

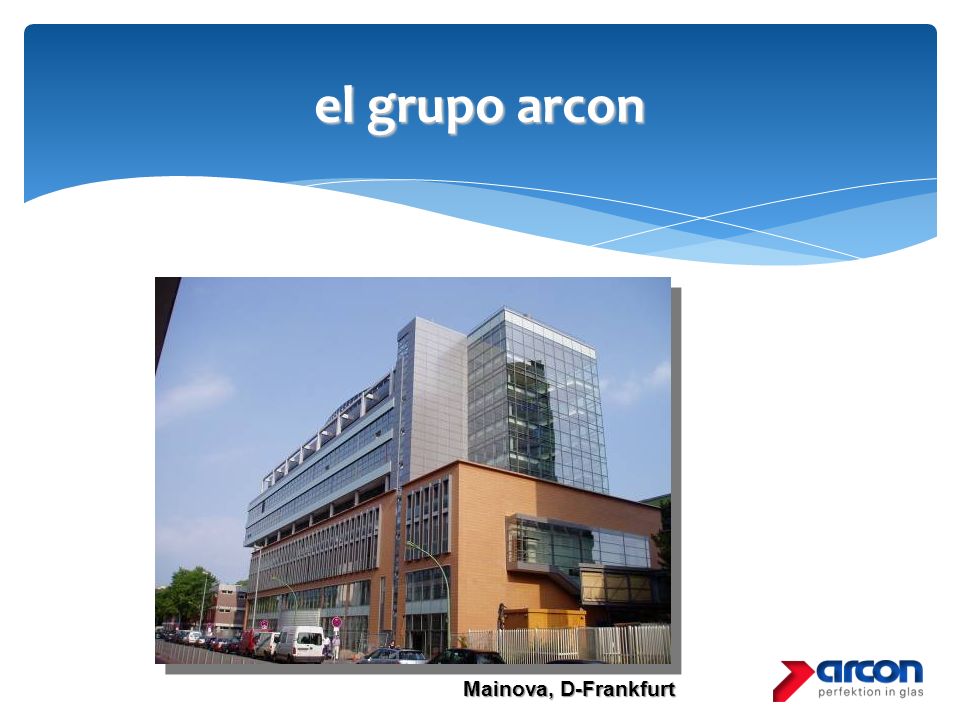

37 el grupo arcon Mainova, D-Frankfurt

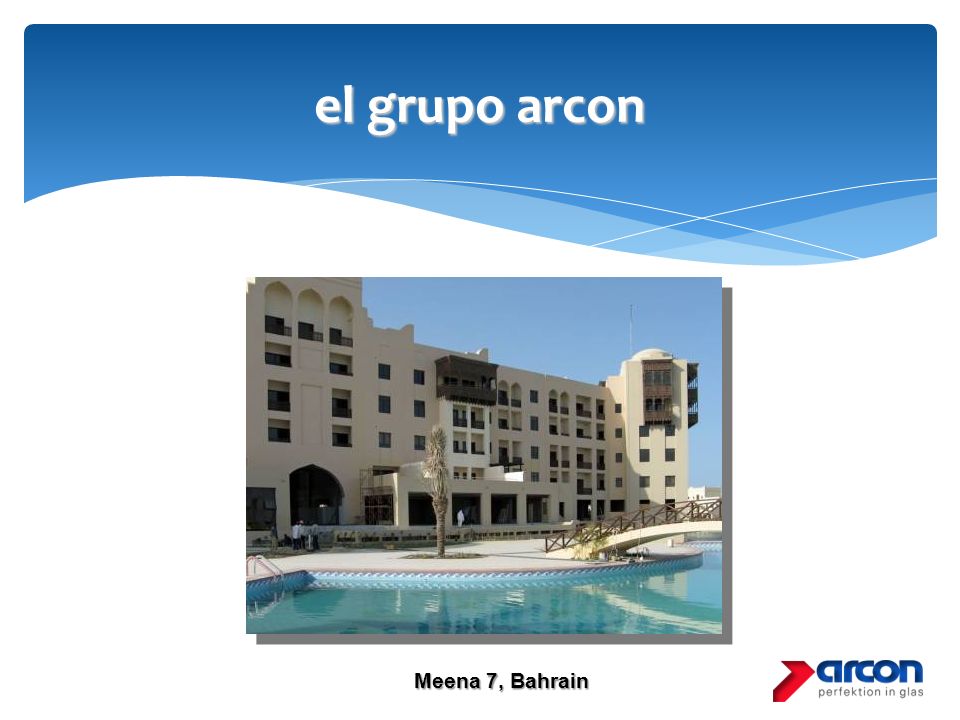

38 el grupo arcon Meena 7, Bahrain

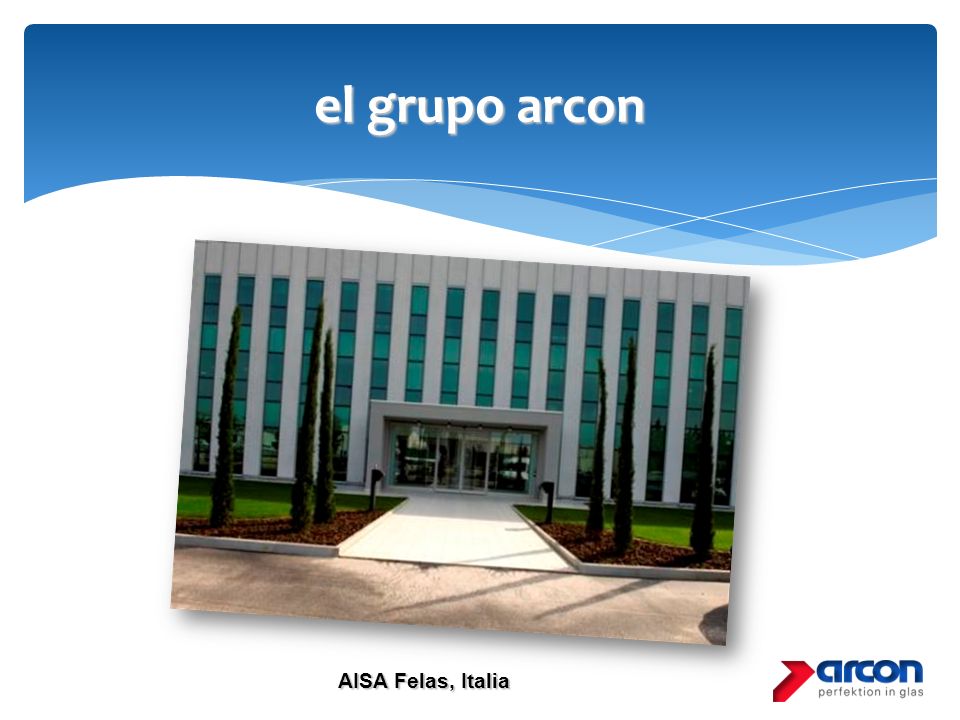

39 el grupo arcon AISA Felas, Italia

40 el grupo arcon Alpha Bank, GR-Pireaus

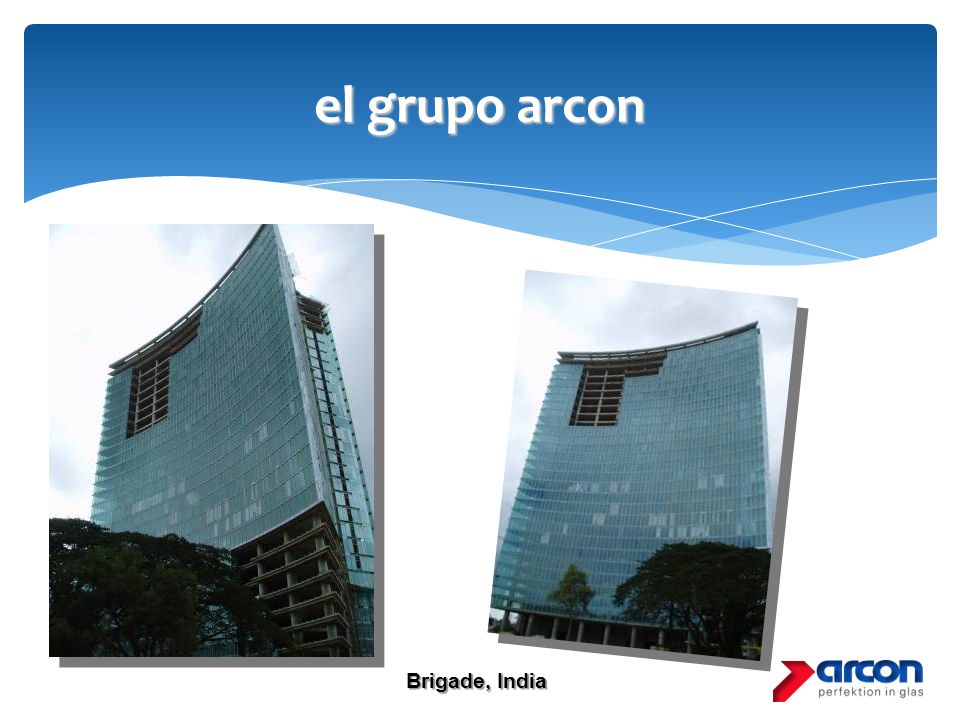

41 el grupo arcon Brigade, India

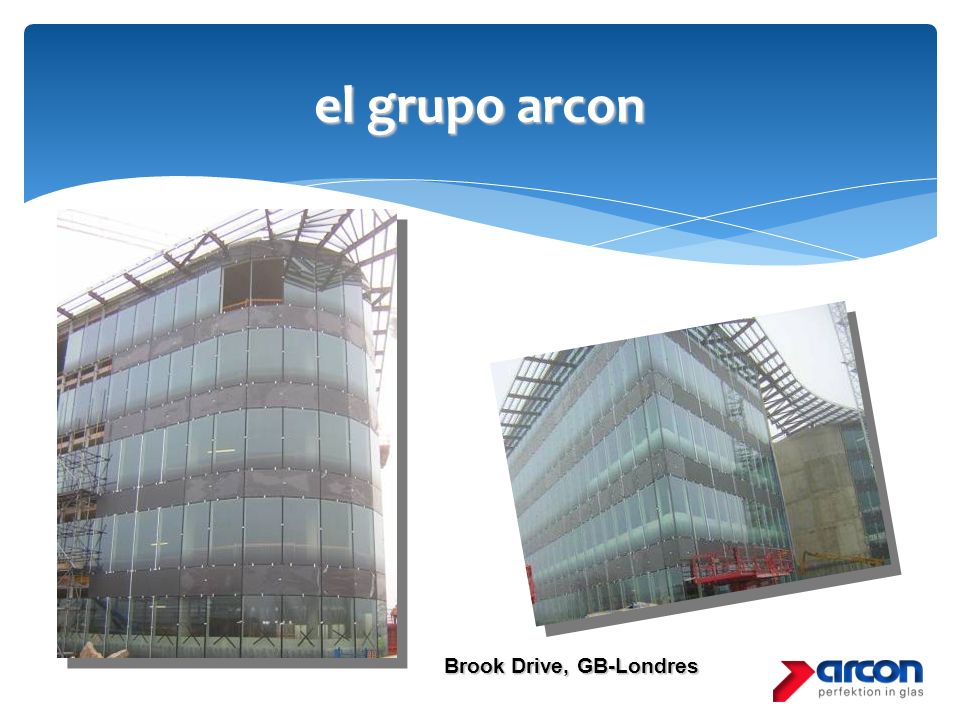

42 el grupo arcon Brook Drive, GB-Londres

43 el grupo arcon Dubai Mall, UAE-Dubai

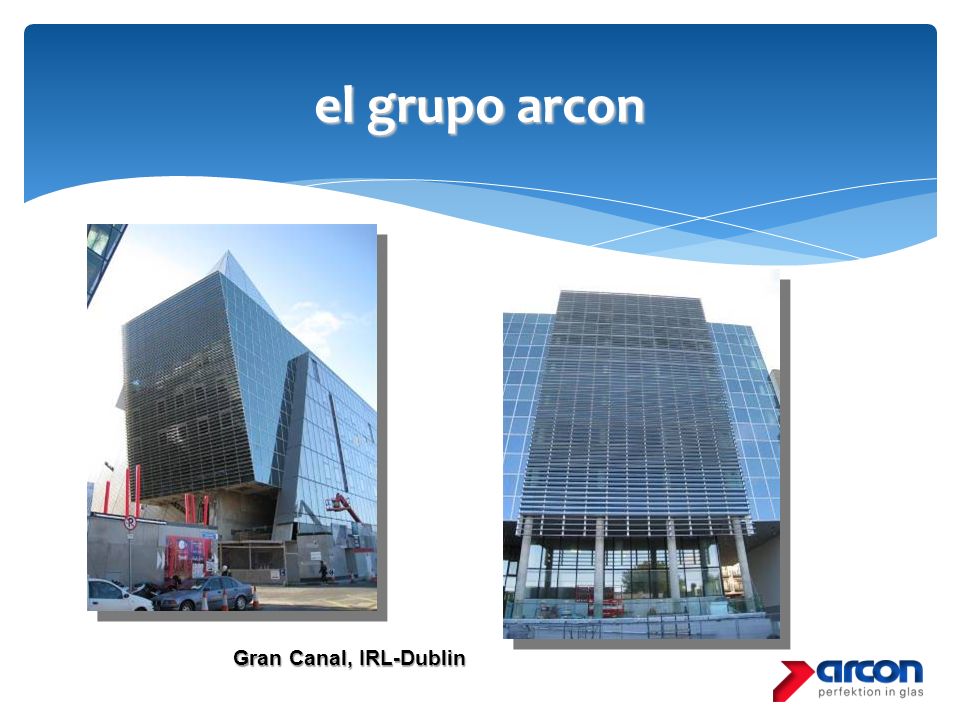

44 el grupo arcon Gran Canal, IRL-Dublin

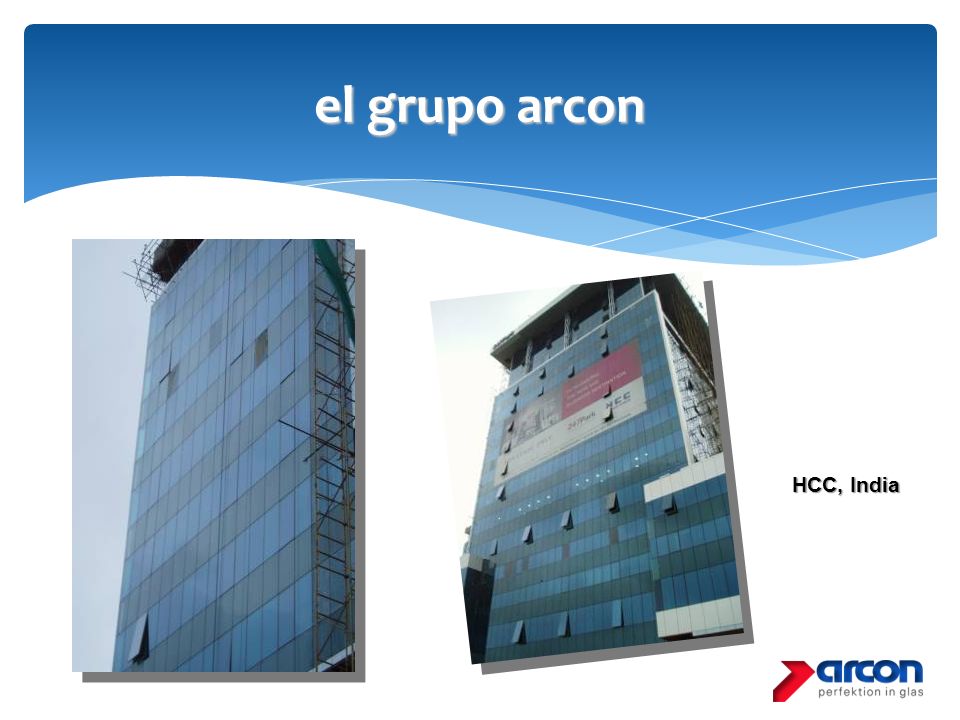

45 el grupo arcon HCC, India

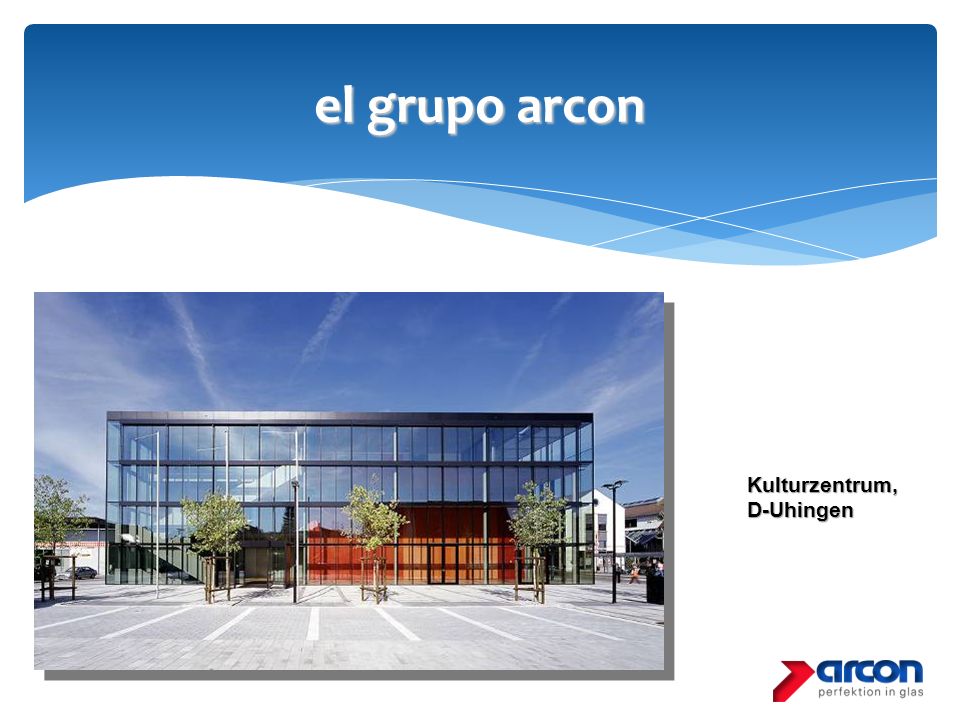

46 el grupo arcon Kulturzentrum, D-Uhingen

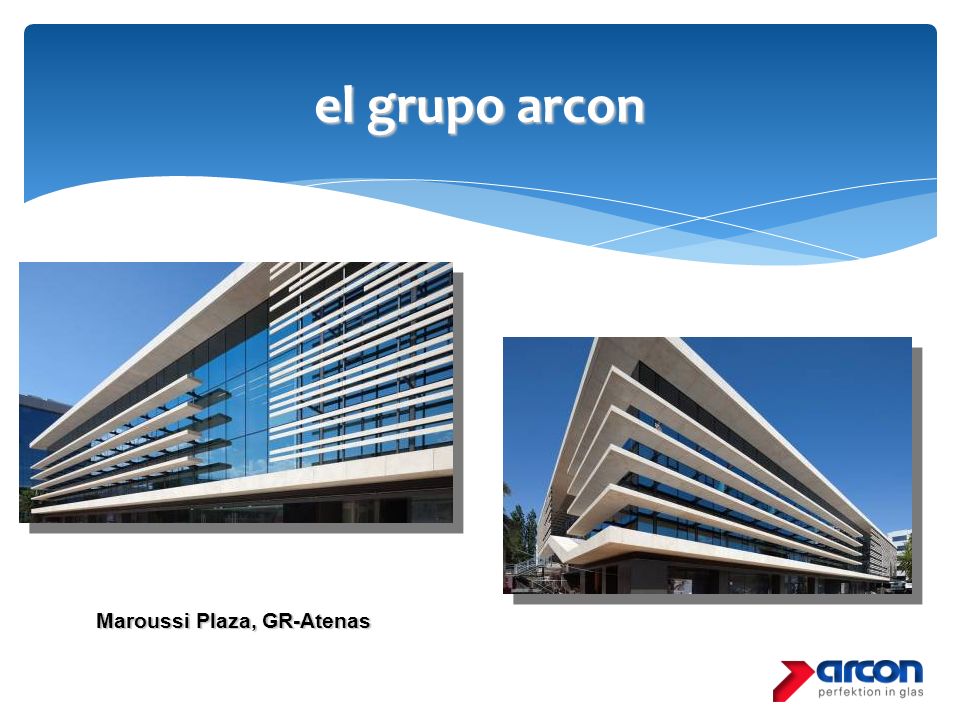

47 el grupo arcon Maroussi Plaza, GR-Atenas

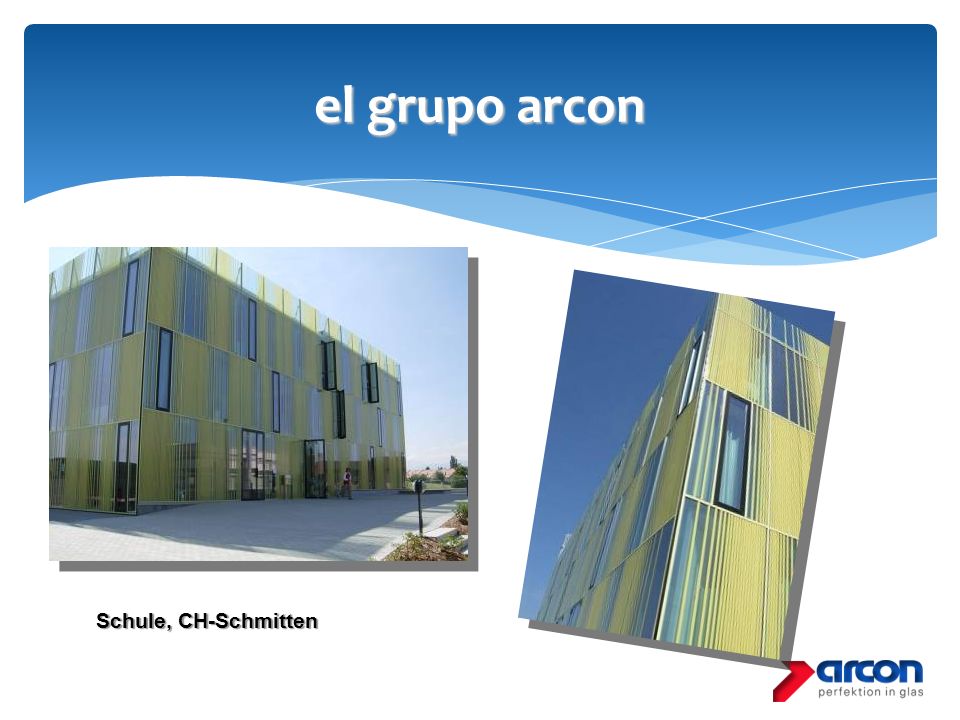

48 el grupo arcon Schule, CH-Schmitten

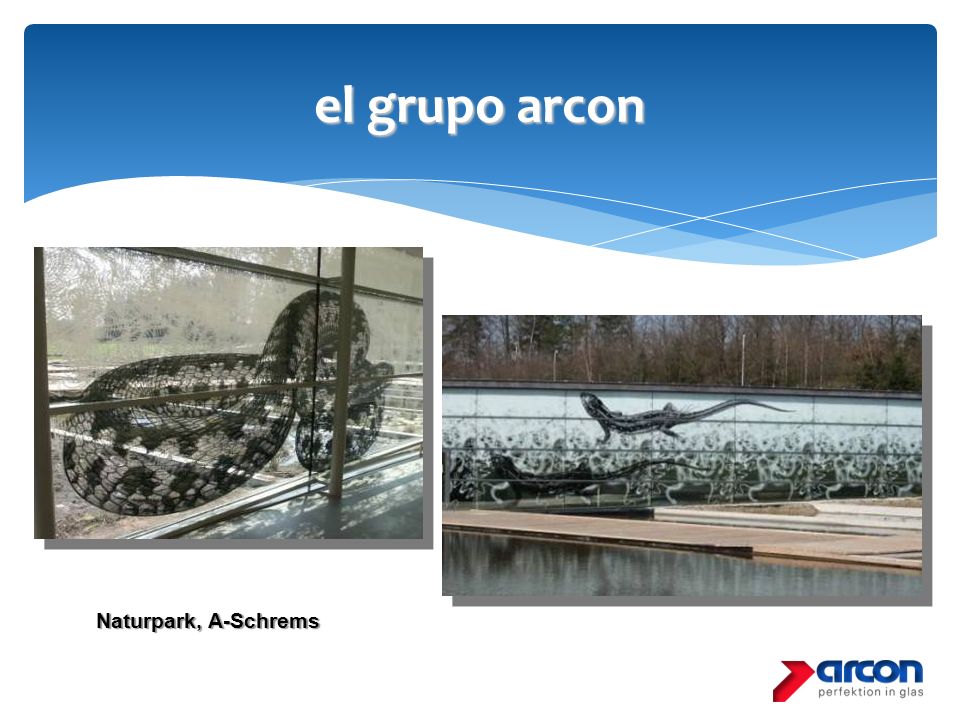

49 el grupo arcon Naturpark, A-Schrems

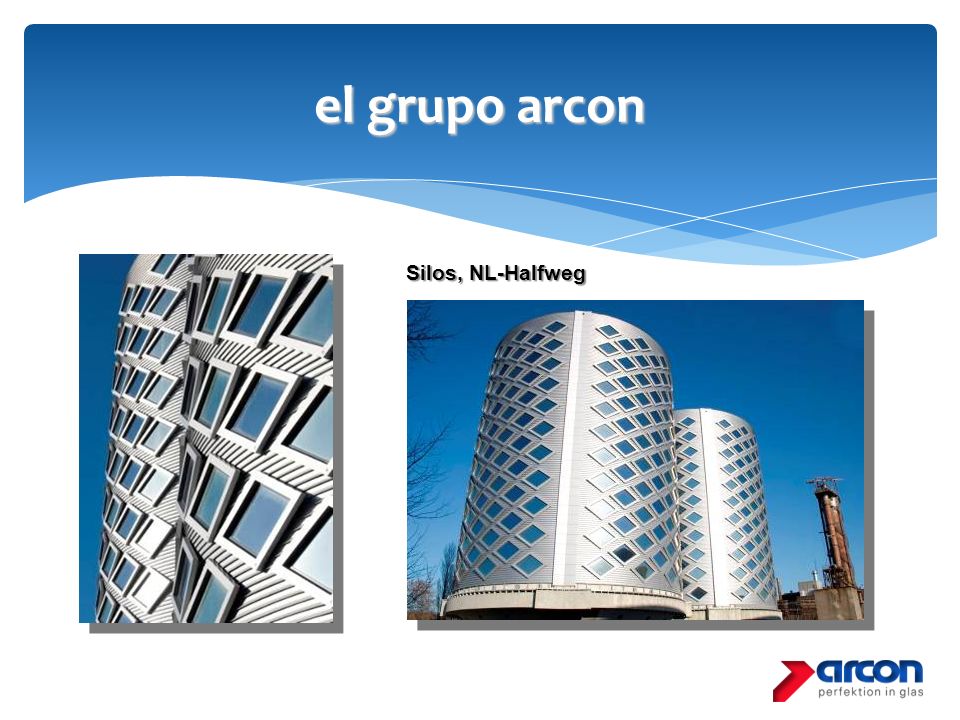

50 el grupo arcon Silos, NL-Halfweg

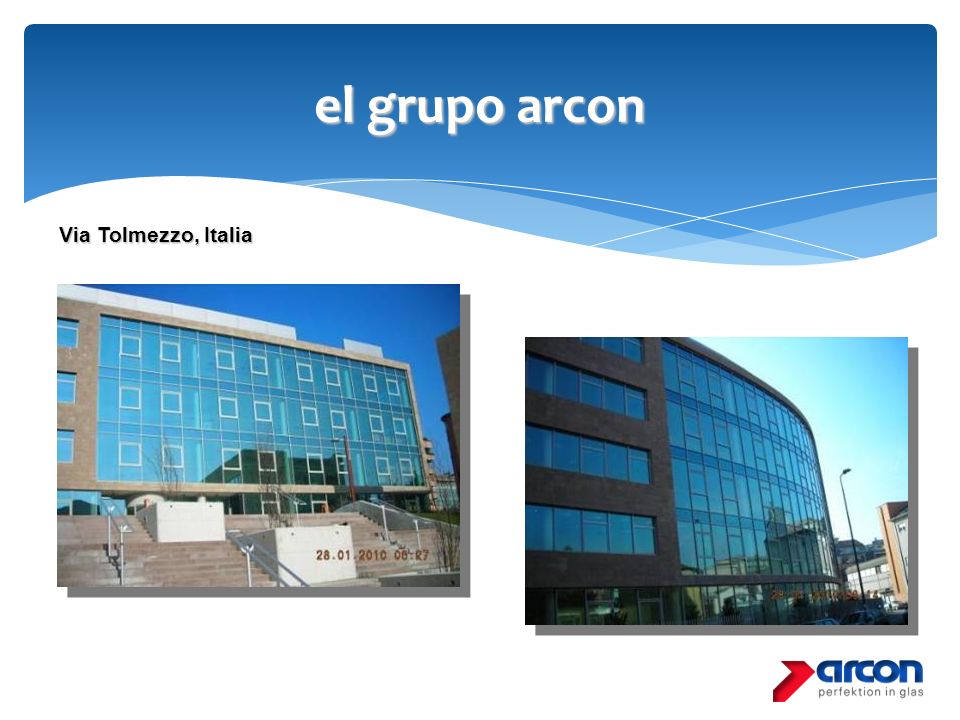

51 el grupo arcon Via Tolmezzo, Italia

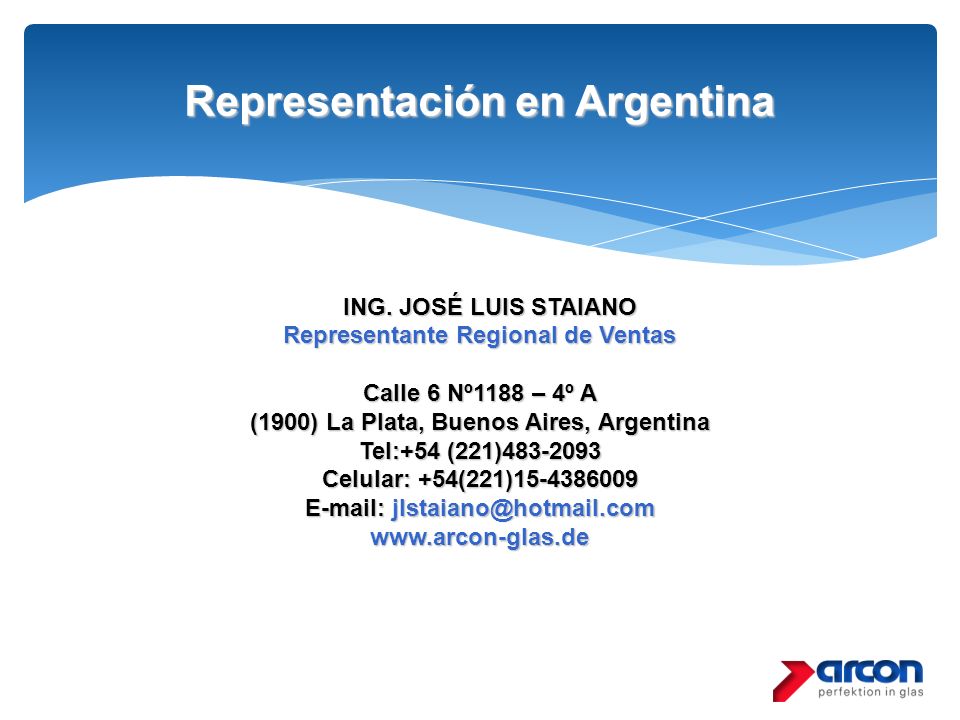

52 Representación en Argentina ING.JOSÉ LUIS STAIANO ING. JOSÉ LUIS STAIANO Representante Regional de Ventas Calle 6 Nº1188 – 4º A (1900) La Plata, Buenos Aires, Argentina Tel:+54 (221) Celular: +54(221)
