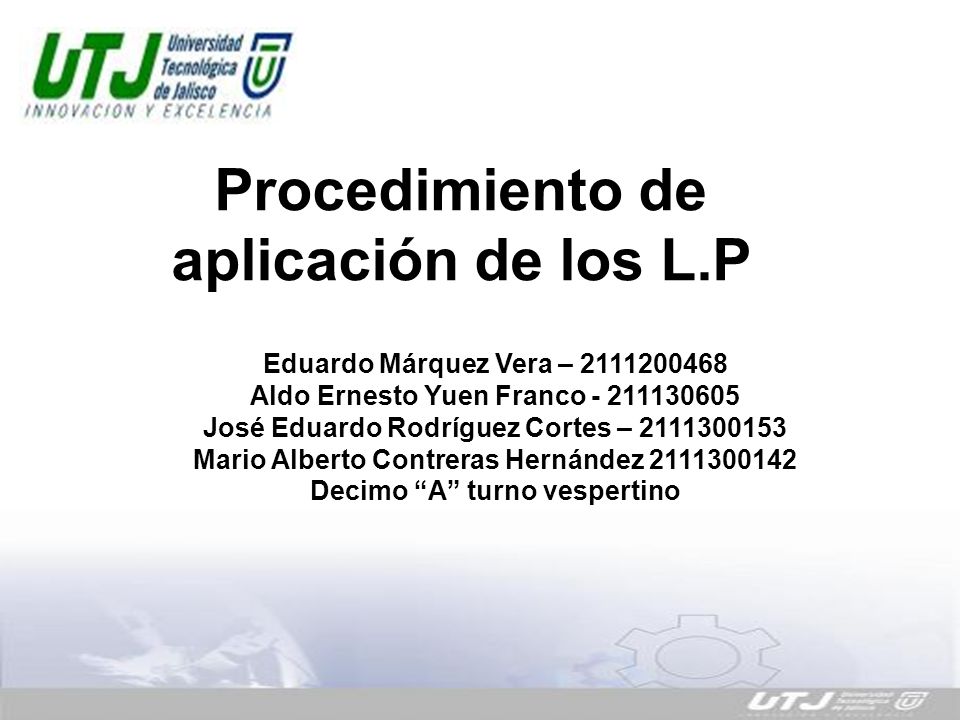

1 Eduardo Márquez Vera – Aldo Ernesto Yuen Franco José Eduardo Rodríguez Cortes – Mario Alberto Contreras Hernández Decimo A turno vespertino Procedimiento de aplicación de los L.P

2 Introducción Los líquidos penetrantes te detectan, defectos superficiales como: poros, grietas, rechupes, traslapes, costuras, laminaciones. Materiales: S ó lidos met á licos y no met á licos VENTAJAS Muy econ ó mico Inspecci ó n a simple vista No se destruye la pieza Se obtiene resultados inmediatos. DESVENTAJAS Solo detecta fallas superficiales Dif í cil establecimiento de patrones La superficie a inspeccionar debe estar limpia y sin recubrimientos No se puede inspeccionar materiales demasiado porososmateriales

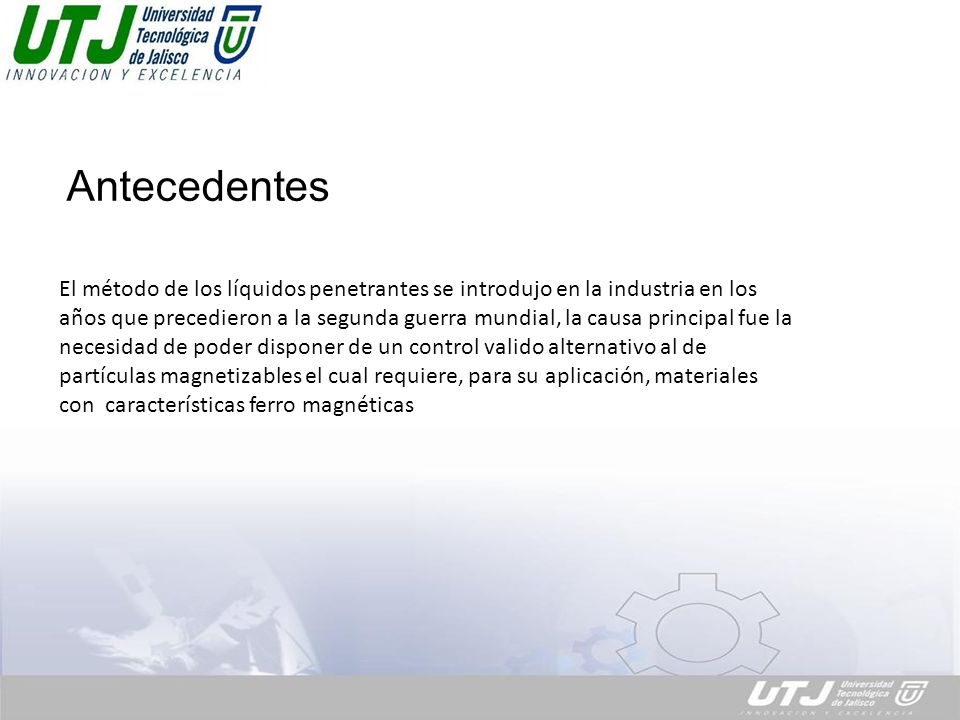

3 El método de los líquidos penetrantes se introdujo en la industria en los años que precedieron a la segunda guerra mundial, la causa principal fue la necesidad de poder disponer de un control valido alternativo al de partículas magnetizables el cual requiere, para su aplicación, materiales con características ferro magnéticas Antecedentes

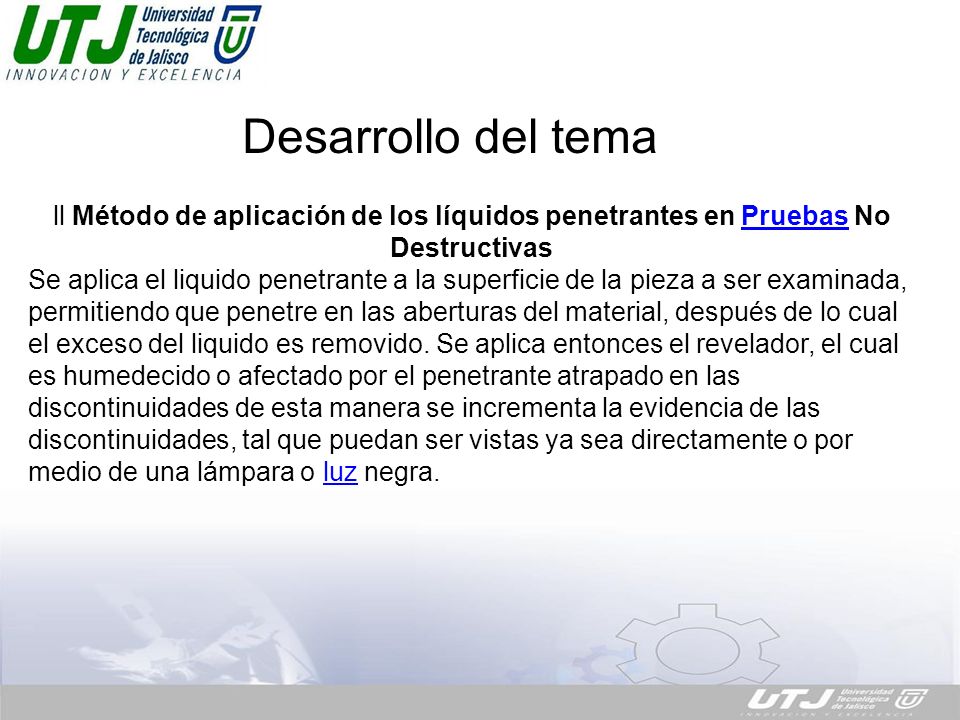

4 Desarrollo del tema. ll Método de aplicación de los líquidos penetrantes en Pruebas No DestructivasPruebas Se aplica el liquido penetrante a la superficie de la pieza a ser examinada, permitiendo que penetre en las aberturas del material, después de lo cual el exceso del liquido es removido. Se aplica entonces el revelador, el cual es humedecido o afectado por el penetrante atrapado en las discontinuidades de esta manera se incrementa la evidencia de las discontinuidades, tal que puedan ser vistas ya sea directamente o por medio de una lámpara o luz negra.luz

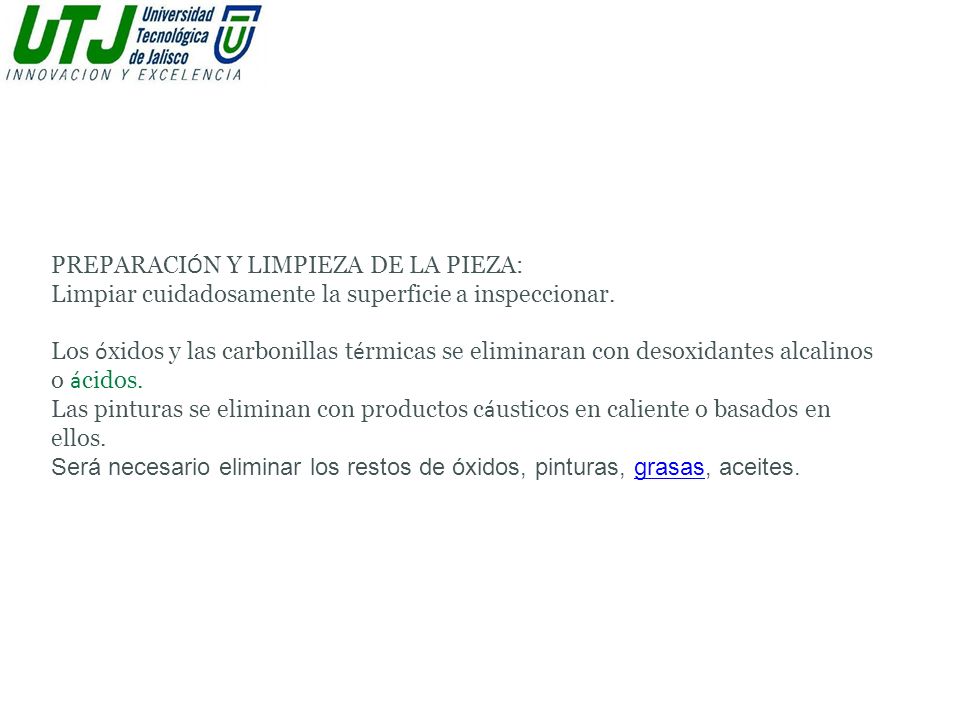

5 PREPARACI Ó N Y LIMPIEZA DE LA PIEZA: Limpiar cuidadosamente la superficie a inspeccionar. Los ó xidos y las carbonillas t é rmicas se eliminaran con desoxidantes alcalinos o á cidos. Las pinturas se eliminan con productos c á usticos en caliente o basados en ellos. Será necesario eliminar los restos de óxidos, pinturas, grasas, aceites.grasas

6 APLICACIÓN DEL PENETRANTE. Los penetrantes se aplican por inmersión, rociado con un cepillo o brocha, vertiendo el liquido sobre la pieza que cubra la zona que se inspecciona. Será necesario obtener una película fina uniforme en toda la superficie y se deberá esperar un tiempo llamado tiempo de penetración para que el liquido penetre en grietas. Este tiempo oscila entre los 5 y 15 minutos dependiendo del material y la clase de grietas.tiempoclase Su aplicación requiere de una distancia entre 30 y 50 cm de retirado

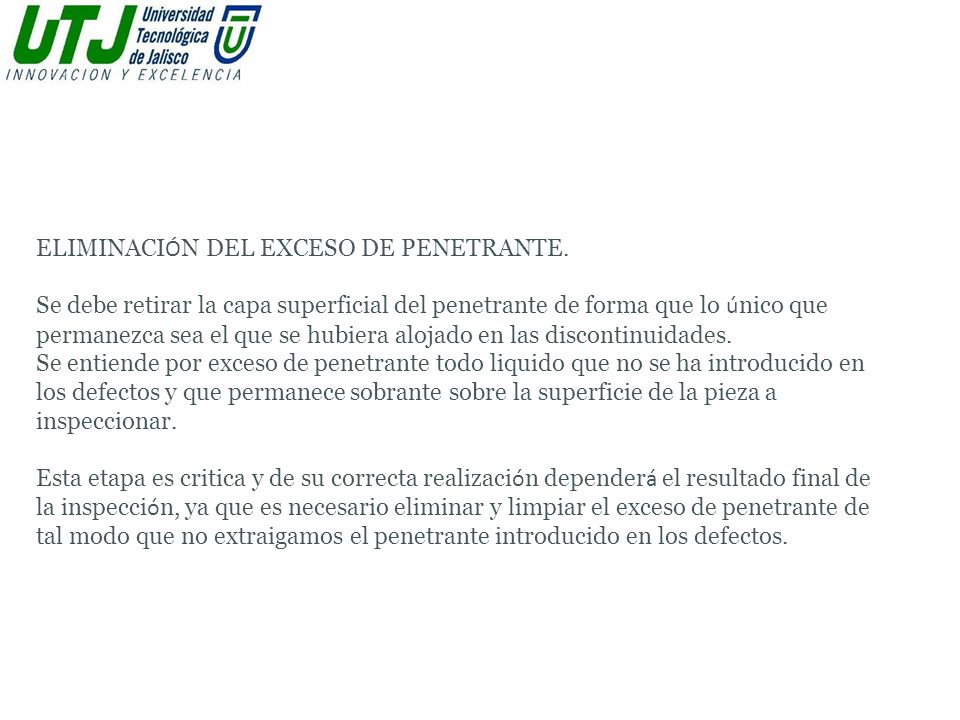

7 ELIMINACI Ó N DEL EXCESO DE PENETRANTE. Se debe retirar la capa superficial del penetrante de forma que lo ú nico que permanezca sea el que se hubiera alojado en las discontinuidades. Se entiende por exceso de penetrante todo liquido que no se ha introducido en los defectos y que permanece sobrante sobre la superficie de la pieza a inspeccionar. Esta etapa es critica y de su correcta realizaci ó n depender á el resultado final de la inspecci ó n, ya que es necesario eliminar y limpiar el exceso de penetrante de tal modo que no extraigamos el penetrante introducido en los defectos.

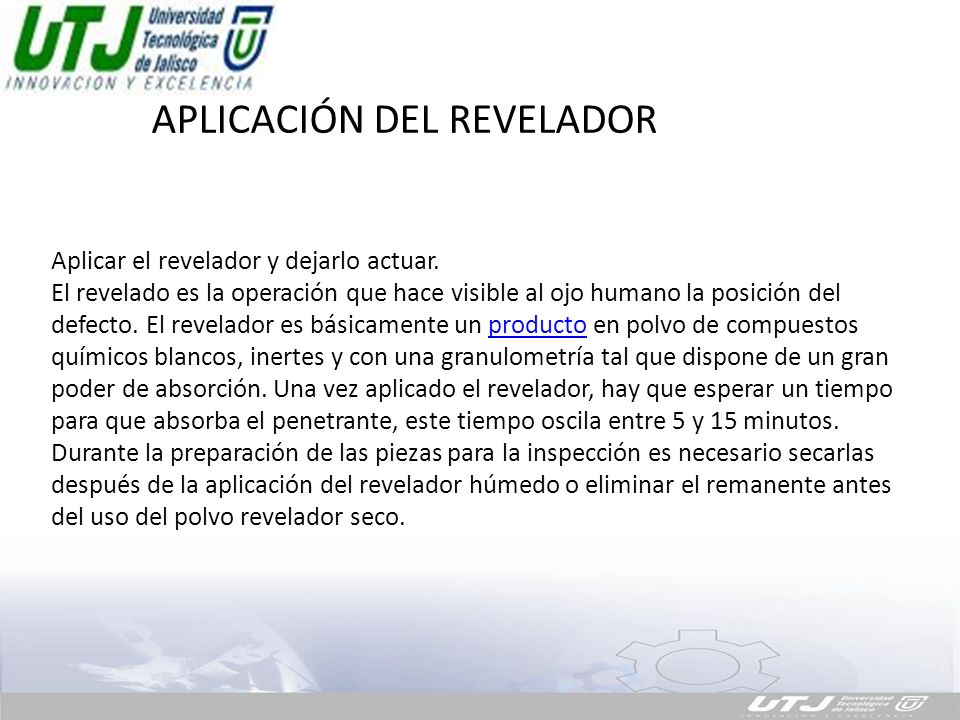

8 Aplicar el revelador y dejarlo actuar. El revelado es la operación que hace visible al ojo humano la posición del defecto. El revelador es básicamente un producto en polvo de compuestos químicos blancos, inertes y con una granulometría tal que dispone de un gran poder de absorción. Una vez aplicado el revelador, hay que esperar un tiempo para que absorba el penetrante, este tiempo oscila entre 5 y 15 minutos.producto Durante la preparación de las piezas para la inspección es necesario secarlas después de la aplicación del revelador húmedo o eliminar el remanente antes del uso del polvo revelador seco. APLICACIÓN DEL REVELADOR

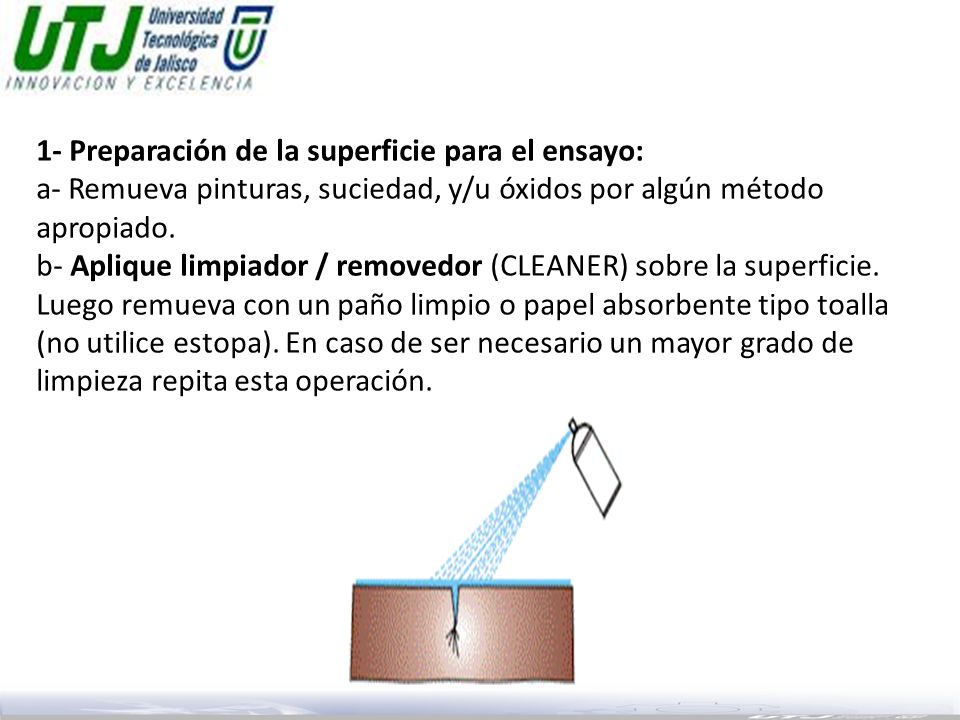

9 1- Preparación de la superficie para el ensayo: a- Remueva pinturas, suciedad, y/u óxidos por algún método apropiado. b- Aplique limpiador / removedor (CLEANER) sobre la superficie. Luego remueva con un paño limpio o papel absorbente tipo toalla (no utilice estopa). En caso de ser necesario un mayor grado de limpieza repita esta operación.

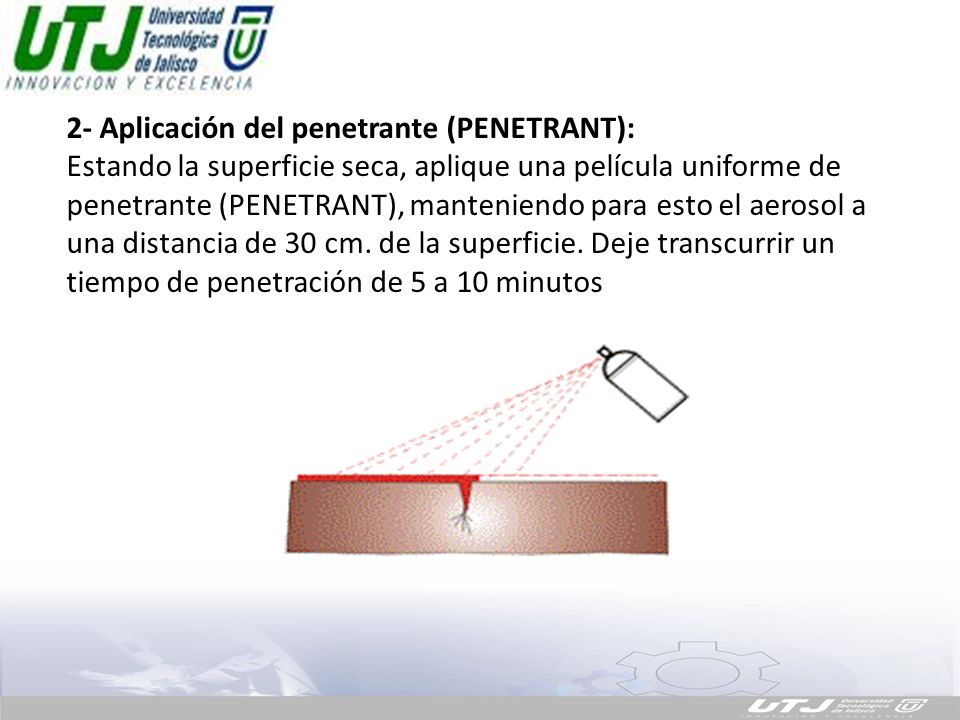

10 2- Aplicación del penetrante (PENETRANT): Estando la superficie seca, aplique una película uniforme de penetrante (PENETRANT), manteniendo para esto el aerosol a una distancia de 30 cm. de la superficie. Deje transcurrir un tiempo de penetración de 5 a 10 minutos

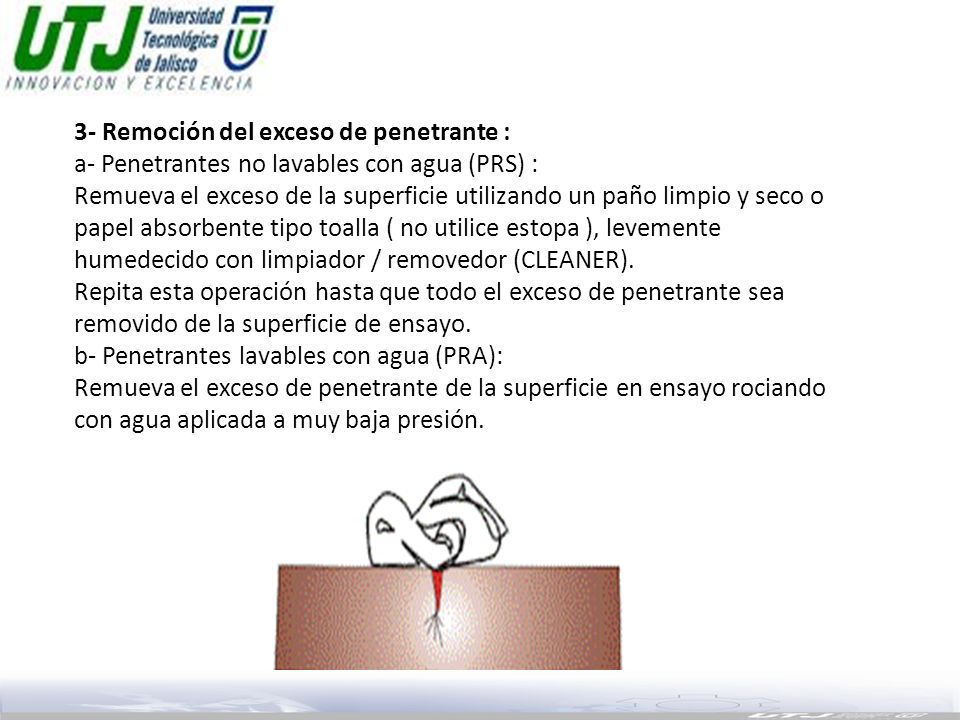

11 3- Remoción del exceso de penetrante : a- Penetrantes no lavables con agua (PRS) : Remueva el exceso de la superficie utilizando un paño limpio y seco o papel absorbente tipo toalla ( no utilice estopa ), levemente humedecido con limpiador / removedor (CLEANER). Repita esta operación hasta que todo el exceso de penetrante sea removido de la superficie de ensayo. b- Penetrantes lavables con agua (PRA): Remueva el exceso de penetrante de la superficie en ensayo rociando con agua aplicada a muy baja presión.

12 4- Aplicación del revelador (DEVELOPER) : AGITE BIEN el aerosol del revelador (DEVELOPER) para homogeneizar la suspensión del mismo. Aplique enseguida una película fina y uniforme del revelador sobre la superficie, manteniendo el aerosol a una distancia de aproximadamente 30 cm. de la misma. Aguarde de 3 a 10 minutos antes de iniciar la inspección del área respectiva.

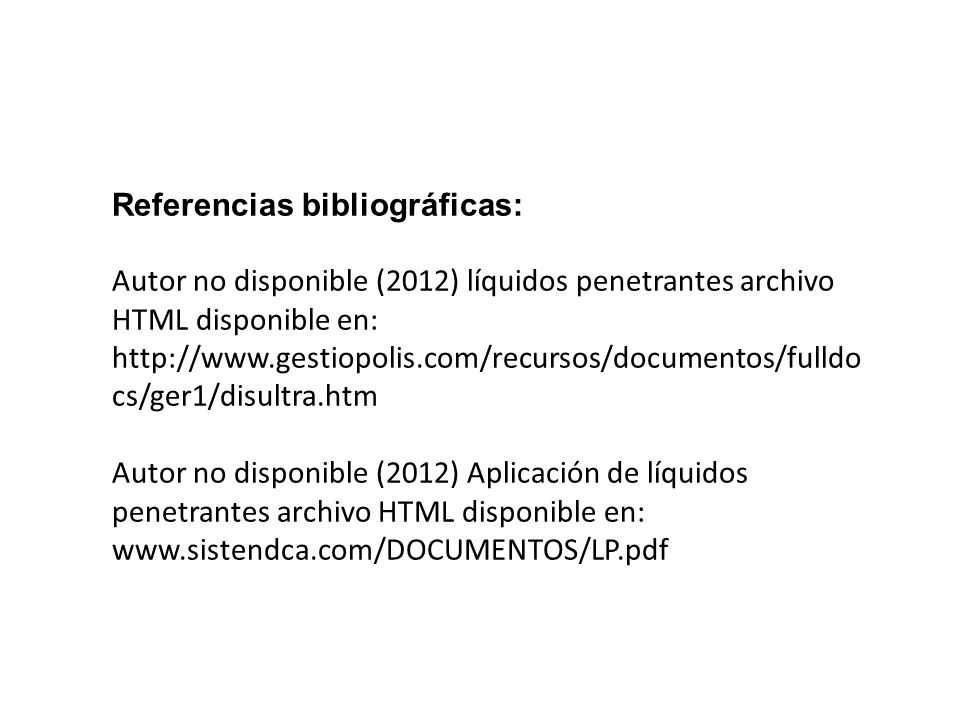

13 Referencias bibliográficas: Autor no disponible (2012) líquidos penetrantes archivo HTML disponible en: cs/ger1/disultra.htm Autor no disponible (2012) Aplicación de líquidos penetrantes archivo HTML disponible en:
