1 CONSTRUCCIONES DE RECTAS PERPENDICULARES Prof. José Mardones Cuevas E- Mail:

2 PRIMER METODO Trazar una perpendicular a una recta a partir de un punto exterior.

3 Por el punto P se traza una recta inclinada que corte a AB, y se obtiene C

4 Se determina O, punto medio de PC.

5 Con centro en O y radio OP = OC se traza un arco, que corta a AB, y se obtiene D.

6 La recta PD es perpendicular a AB.

7

8 SEGUNDO METODO Trazar una perpendicular a una recta a partir de un punto exterior.

9 Haciendo centro en P y con radio tal que corte a la recta AB se traza un arco obteniendo los puntos C y D.

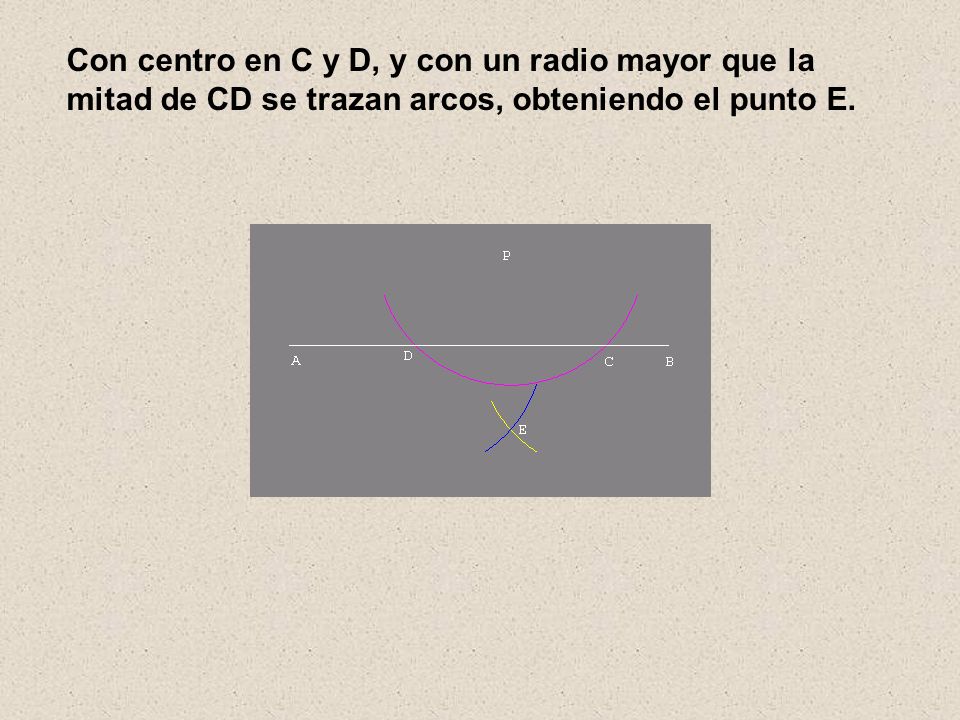

10 Con centro en C y D, y con un radio mayor que la mitad de CD se trazan arcos, obteniendo el punto E.

11 Al unir los puntos P y E se obtiene el punto O, la recta OP es perpendicular a la recta AB.

12

13 Trazar una perpendicular a una recta a partir de un punto contenido sobre la recta dada.

14 Con centro en P y un radio cualquiera, se trazan arcos que cortan a la recta dada en ambos lados de P obteniendo los puntos C y D.

15 Con un radio mayor al anterior y haciendo centro en C y D se trazan arcos, y se obtiene E.

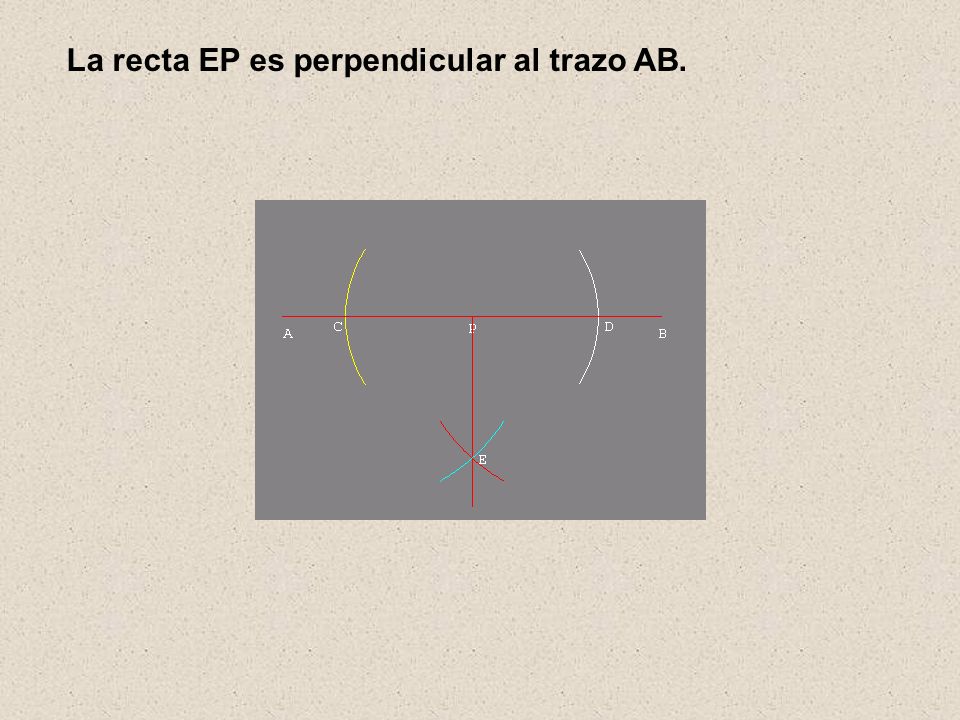

16 La recta EP es perpendicular al trazo AB.

17

18 Trazar una perpendicular por el extremo de un trazo.

19 Haciendo centro en uno de los extremos, por ejemplo en B, y con radio cualquiera se traza un arco y se obtiene el punto C.

20 Con el mismo radio y haciendo centro en C se traza otro arco y se obtiene el punto D.

21 Con el mismo radio y haciendo centro en D se traza otro arco en el mismo sentido.

22 Se une mediante una recta los puntos C y D y se prolonga hasta cortar el último arco trazado obteniendo el punto E.

23 La recta que une los puntos B y E es perpendicular al trazo AB.

24
