PROYECTO RECARGA ARTIFICIAL EN EL ACUÍFERO DE COLINA José Luis Fuentes Septiembre 2011.

Presentaciones similares


Presentación del tema: "PROYECTO RECARGA ARTIFICIAL EN EL ACUÍFERO DE COLINA José Luis Fuentes Septiembre 2011."— Transcripción de la presentación:

1 PROYECTO RECARGA ARTIFICIAL EN EL ACUÍFERO DE COLINA José Luis Fuentes Septiembre 2011

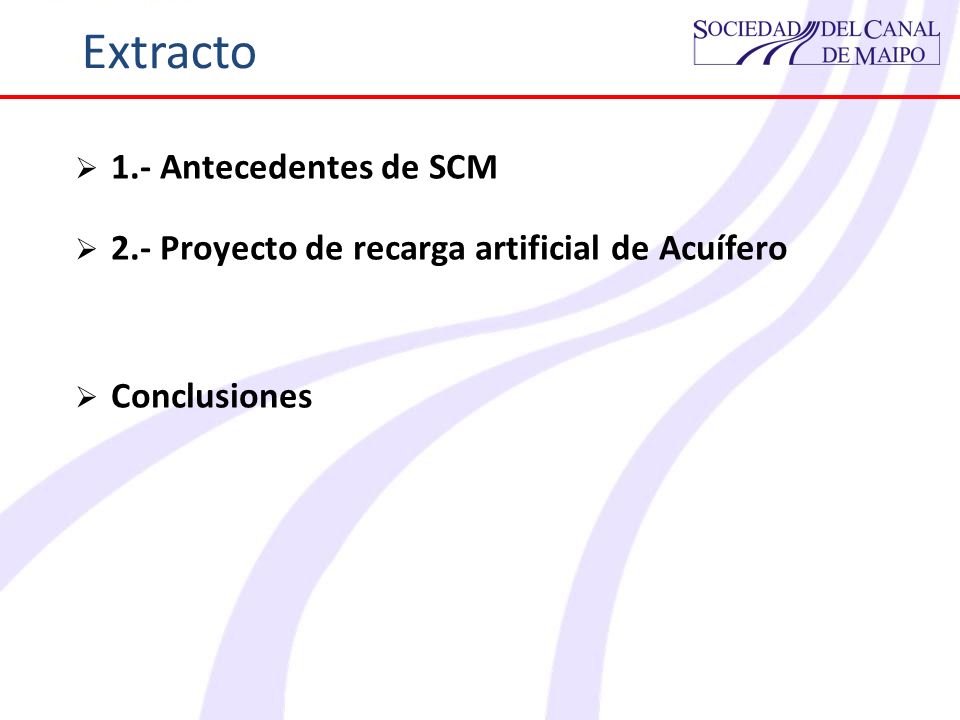

2 Extracto 1.- Antecedentes de SCM 2.- Proyecto de recarga artificial de Acuífero Conclusiones

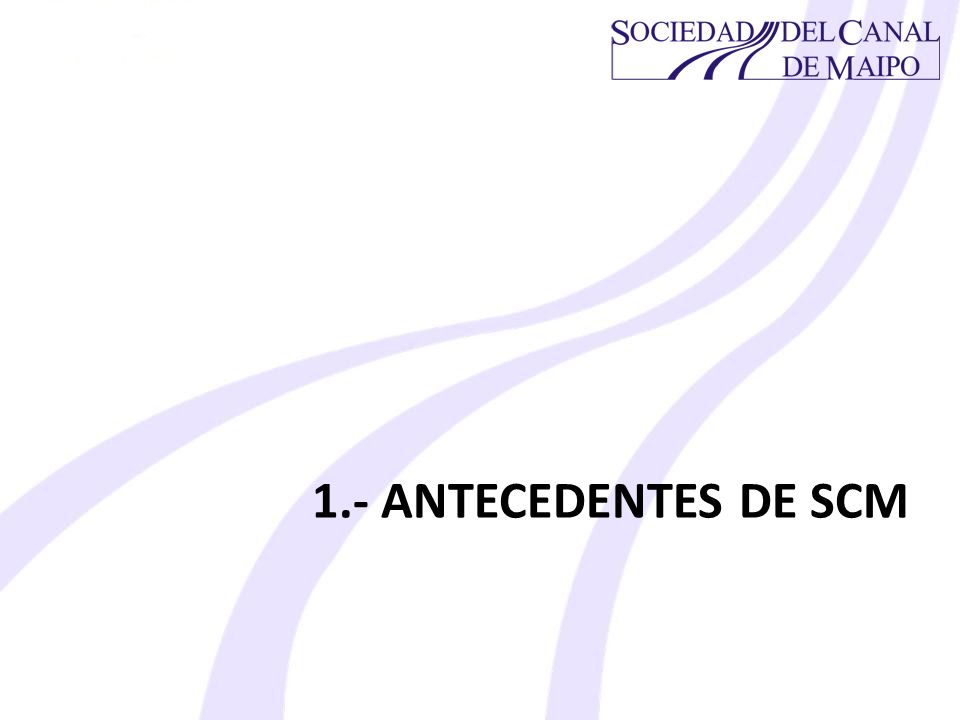

3 1.- ANTECEDENTES DE SCM

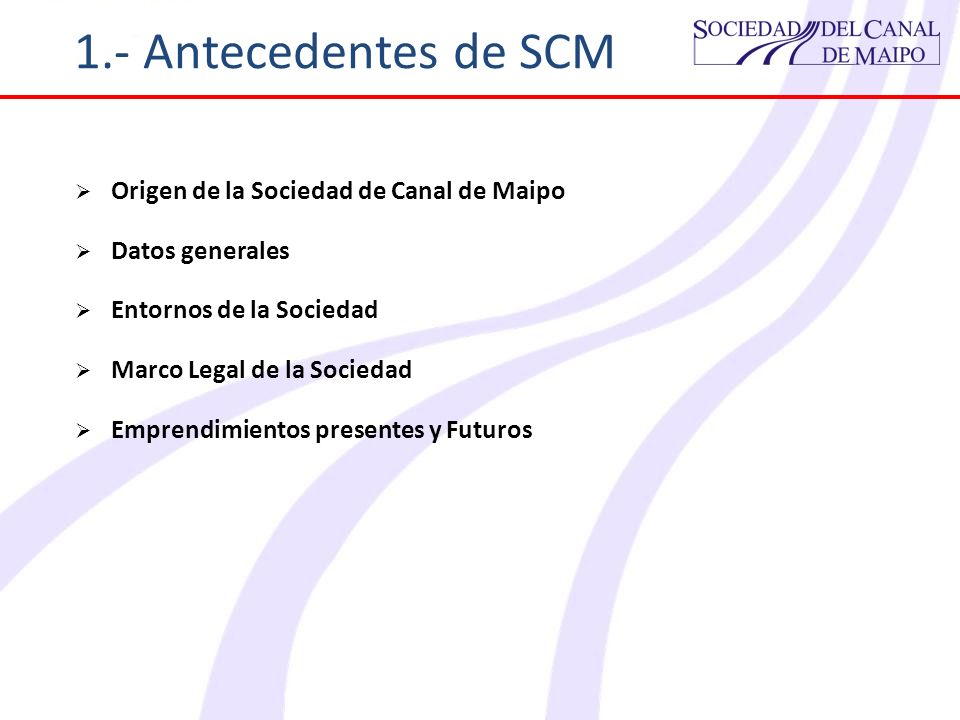

4 1.- Antecedentes de SCM Origen de la Sociedad de Canal de Maipo Datos generales Entornos de la Sociedad Marco Legal de la Sociedad Emprendimientos presentes y Futuros

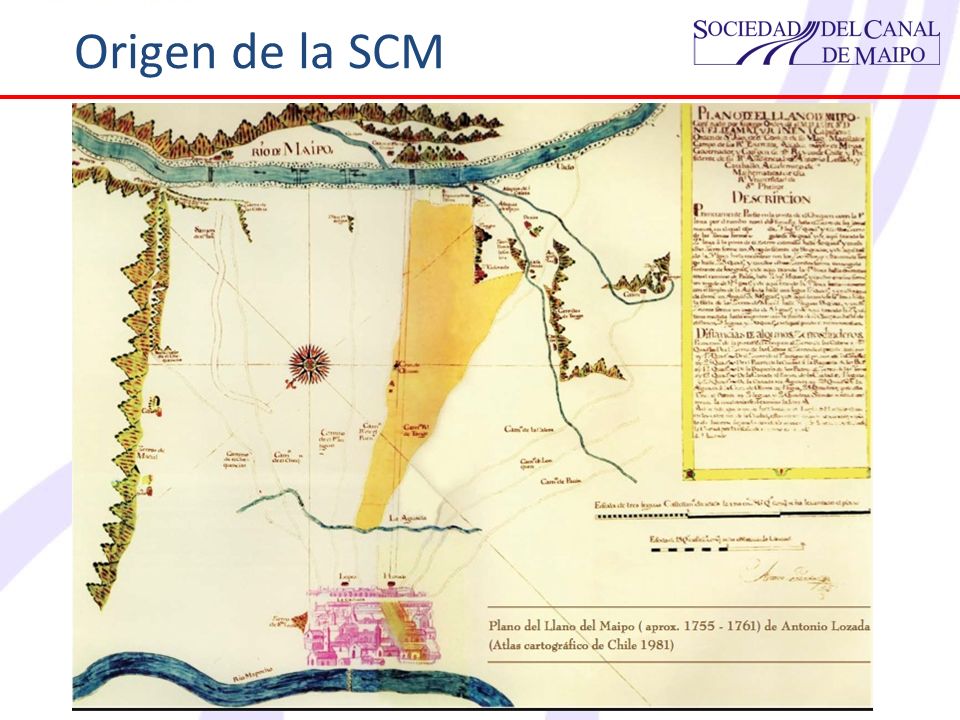

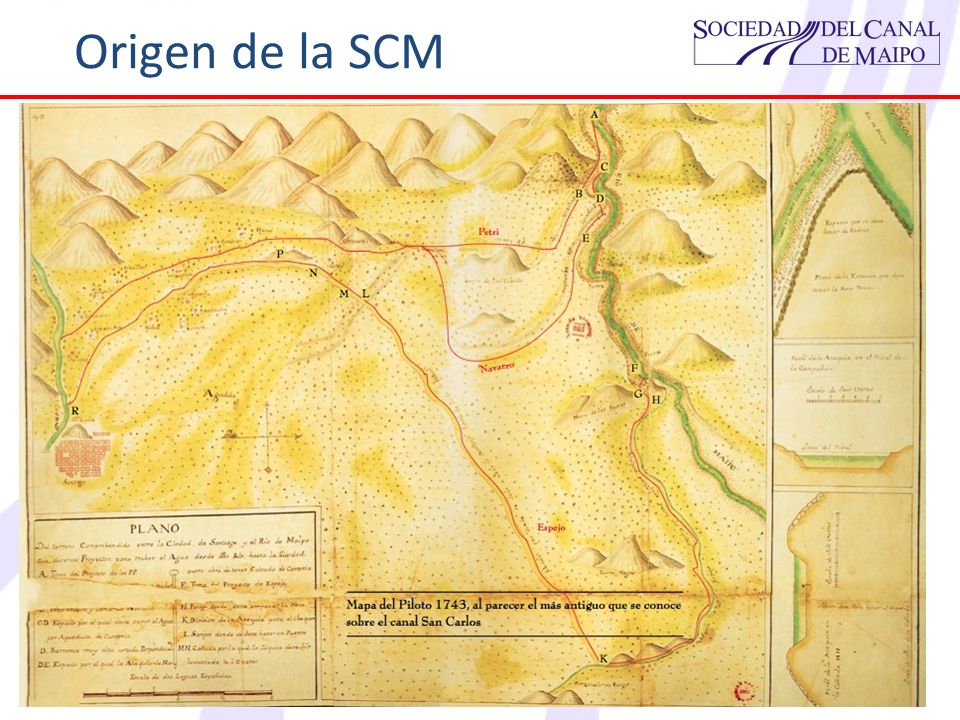

5 Origen de la SCM

6

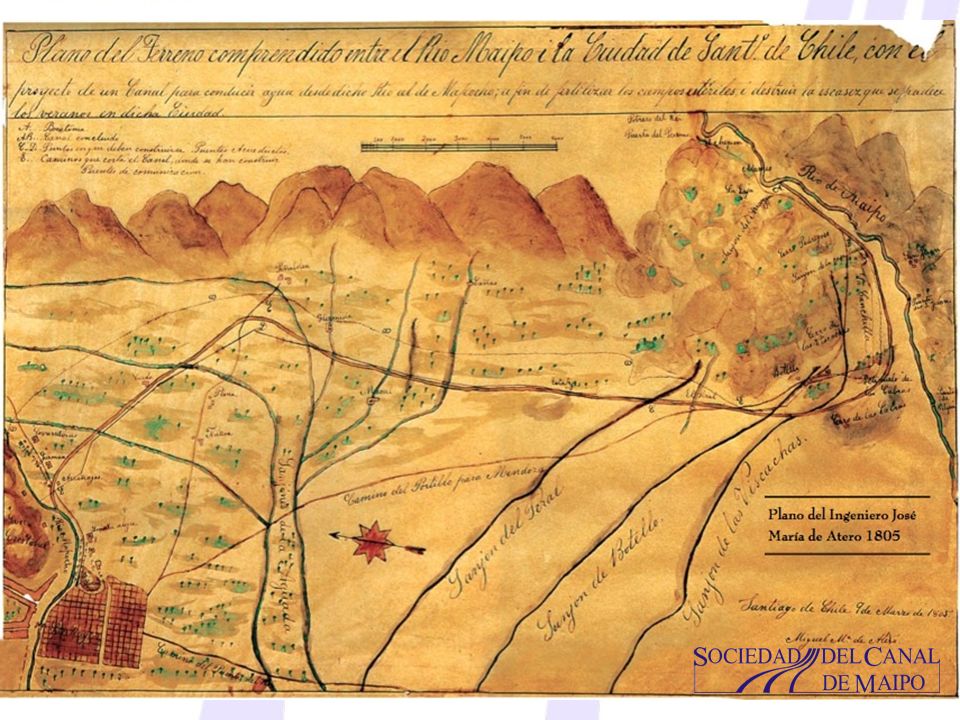

7 Origenes de la SCM

8 Origen de la SCM Sociedad del Canal de Maipo desde 5 de Julio de 1827 Domingo de Eyzaguirre y Arrechavala Primer Presidente de la Sociedad del Canal de Maipo Impulsor de la Obras de la Sociedad por 43 Años, desde Años

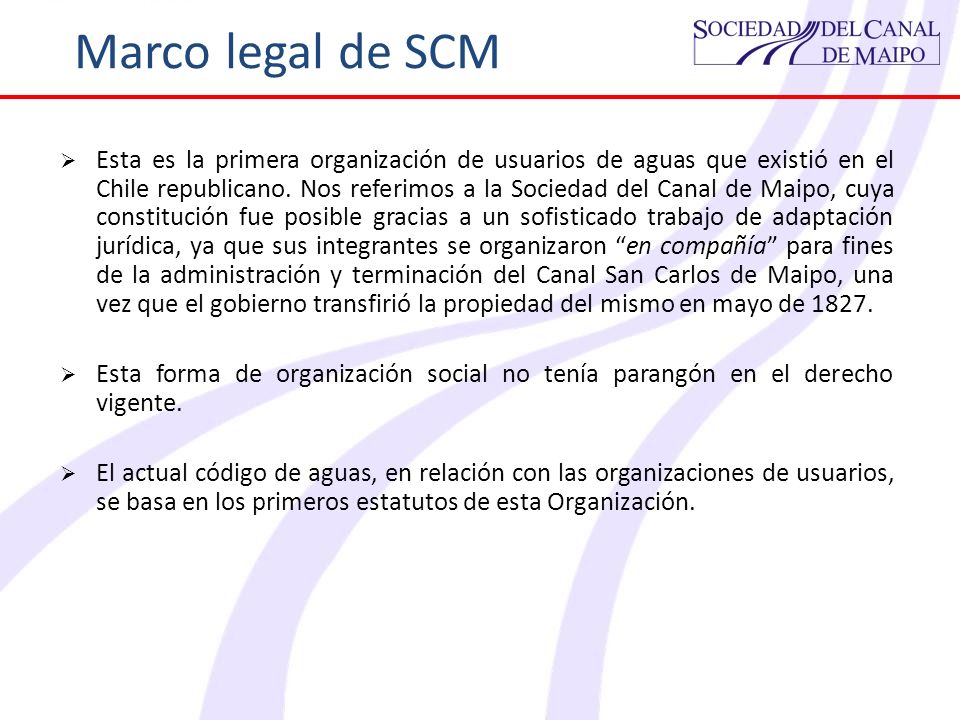

9 Marco legal de SCM Esta es la primera organización de usuarios de aguas que existió en el Chile republicano. Nos referimos a la Sociedad del Canal de Maipo, cuya constitución fue posible gracias a un sofisticado trabajo de adaptación jurídica, ya que sus integrantes se organizaron en compañía para fines de la administración y terminación del Canal San Carlos de Maipo, una vez que el gobierno transfirió la propiedad del mismo en mayo de Esta forma de organización social no tenía parangón en el derecho vigente. El actual código de aguas, en relación con las organizaciones de usuarios, se basa en los primeros estatutos de esta Organización.

10 Origen de la SCM Rio Mapocho 1889

11 Rio Mapocho 1888

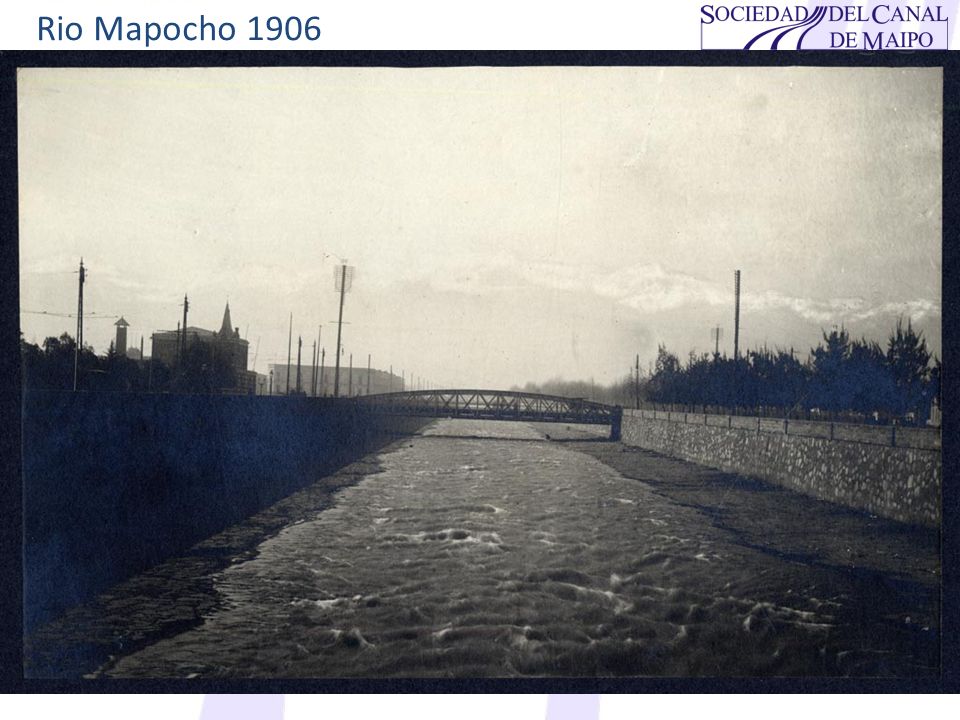

12 Rio Mapocho 1906

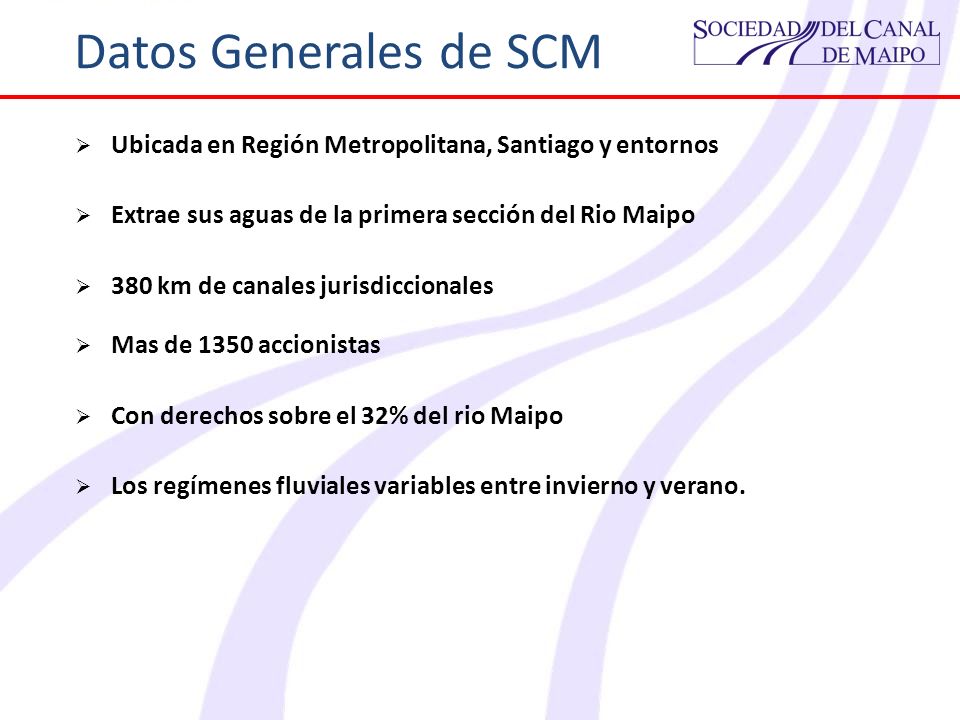

13 Datos Generales de SCM Ubicada en Región Metropolitana, Santiago y entornos Extrae sus aguas de la primera sección del Rio Maipo 380 km de canales jurisdiccionales Mas de 1350 accionistas Con derechos sobre el 32% del rio Maipo Los regímenes fluviales variables entre invierno y verano.

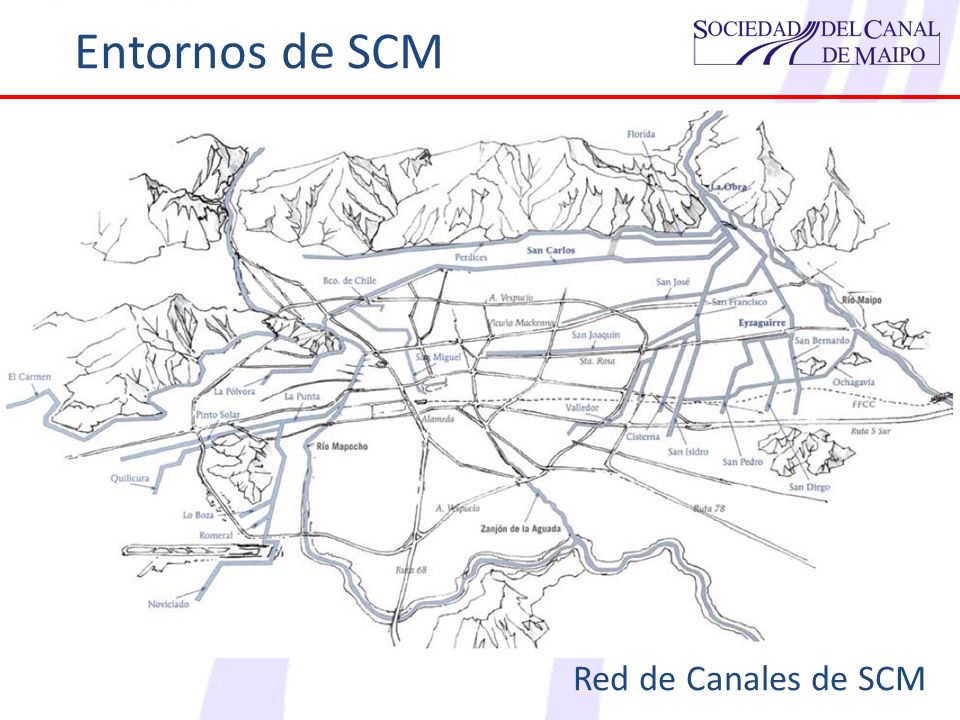

14 Entornos de SCM Red de Canales de SCM

15 Entornos de SCM Red de Canales de SCM

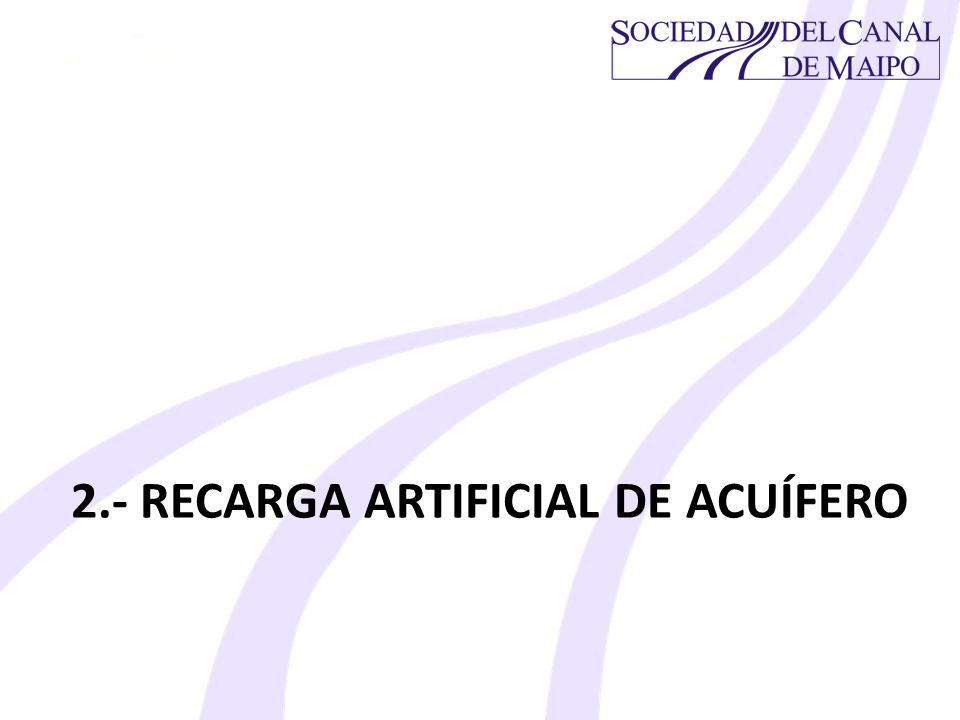

16 2.- RECARGA ARTIFICIAL DE ACUÍFERO

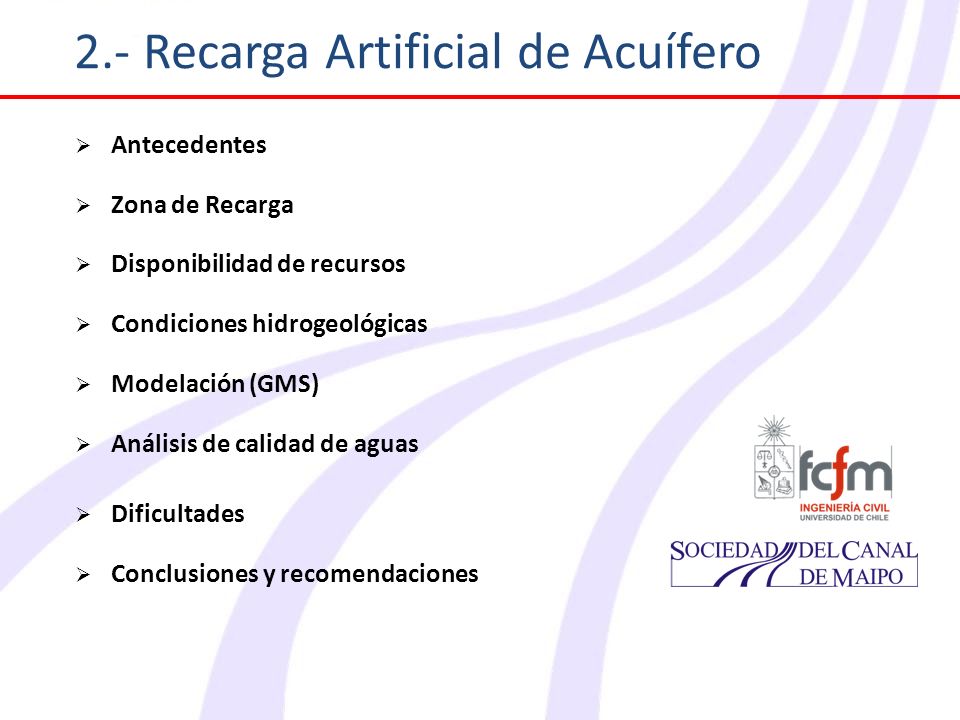

17 2.- Recarga Artificial de Acuífero Antecedentes Zona de Recarga Disponibilidad de recursos Condiciones hidrogeológicas Modelación (GMS) Análisis de calidad de aguas Dificultades Conclusiones y recomendaciones

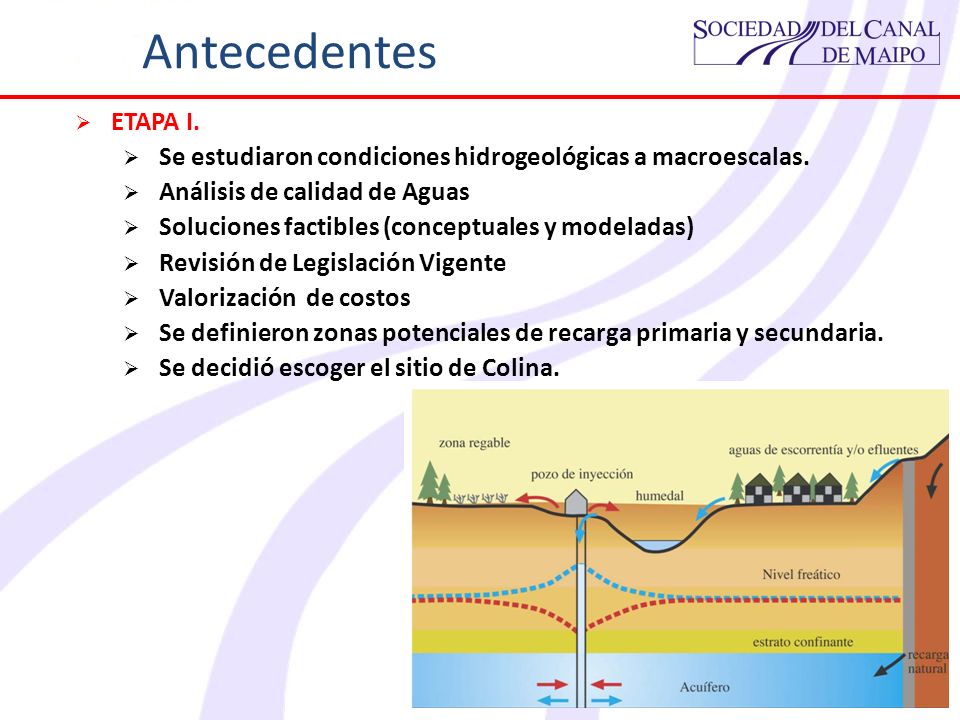

18 Antecedentes ETAPA I. Se estudiaron condiciones hidrogeológicas a macroescalas. Análisis de calidad de Aguas Soluciones factibles (conceptuales y modeladas) Revisión de Legislación Vigente Valorización de costos Se definieron zonas potenciales de recarga primaria y secundaria. Se decidió escoger el sitio de Colina.

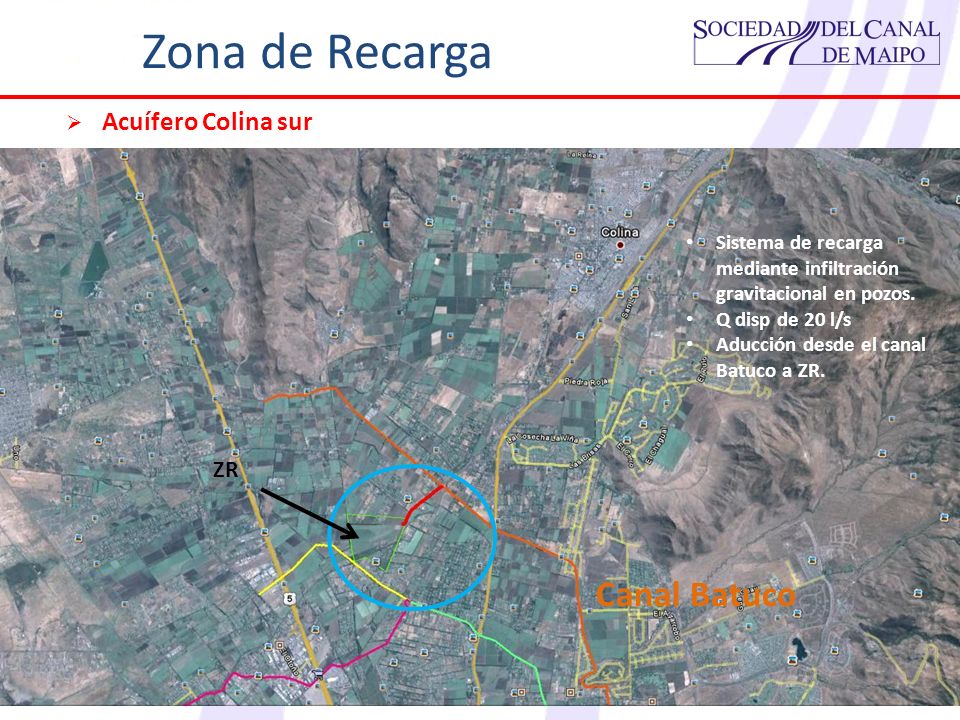

19 Zona de Recarga Acuífero Colina sur Canal Batuco ZR Sistema de recarga mediante infiltración gravitacional en pozos. Q disp de 20 l/s Aducción desde el canal Batuco a ZR.

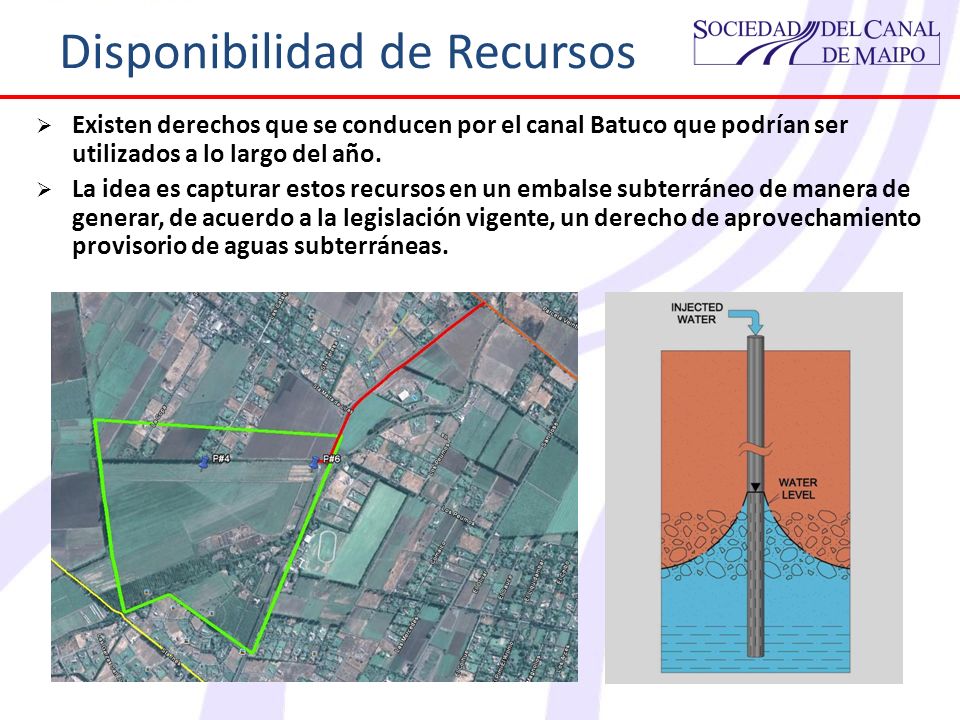

20 Disponibilidad de Recursos Existen derechos que se conducen por el canal Batuco que podrían ser utilizados a lo largo del año. La idea es capturar estos recursos en un embalse subterráneo de manera de generar, de acuerdo a la legislación vigente, un derecho de aprovechamiento provisorio de aguas subterráneas.

21 Condiciones Hidrogeológicas Se catastraron la TOTALIDAD de los expedientes disponibles de aguas subterráneas de la zona de manera de generar un mapa geológico adhoc para la modelación. Se utilizó el software GMS que incorpora la creación del perfil hidrogeológico y además posee MODFLOW para la solución de flujo. NE= 10.8 m

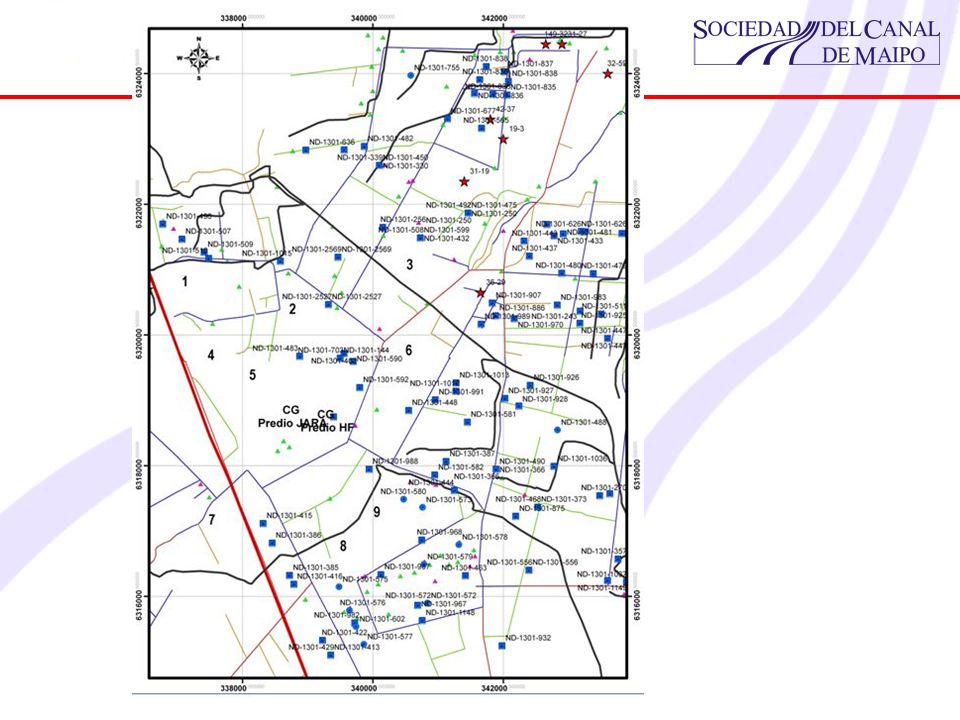

22

23

24 Modelación en GMS Con el catastro se construye el perfil del pozo y el perfil geológico de terreno.

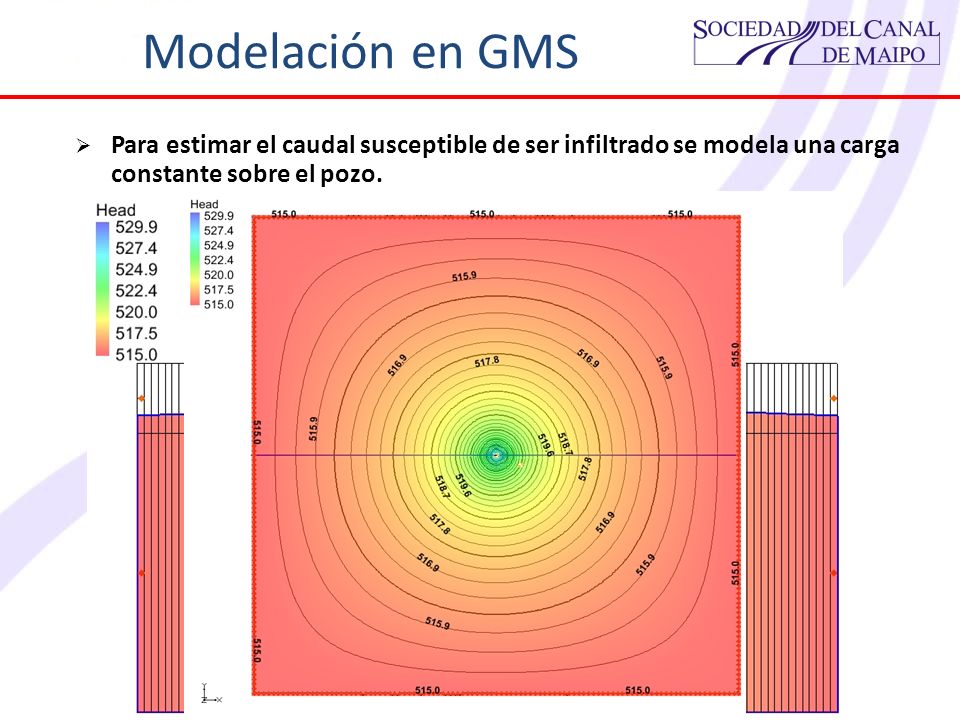

25 Modelación en GMS Para estimar el caudal susceptible de ser infiltrado se modela una carga constante sobre el pozo. C.B = 515 [m] en los Bordes C.I = 515 [m] en toda la Grilla

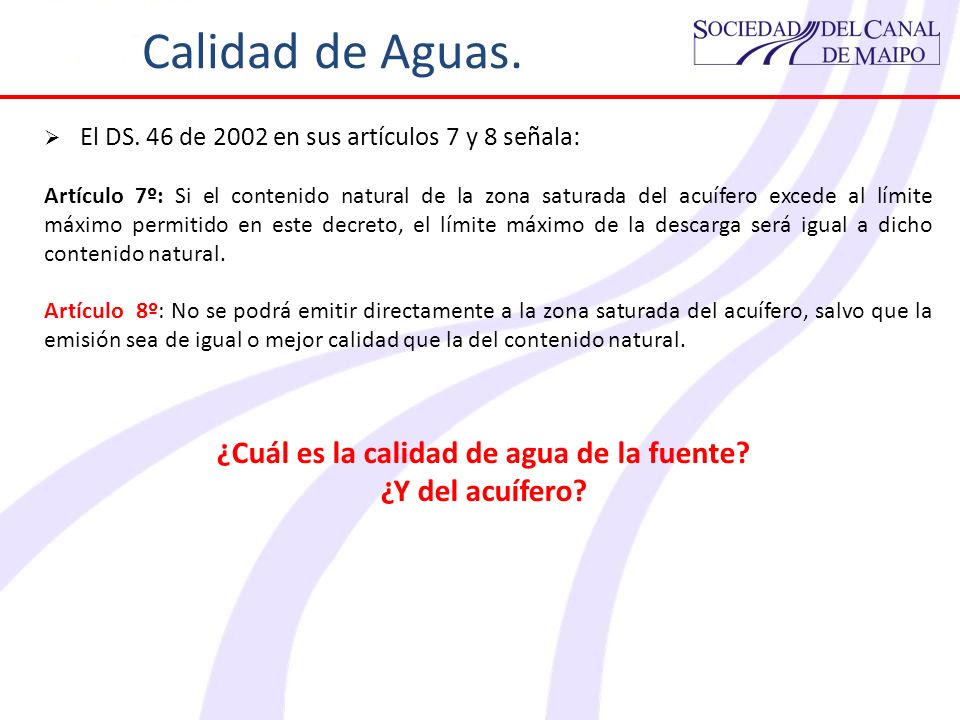

26 Calidad de Aguas. El DS. 46 de 2002 en sus artículos 7 y 8 señala: Artículo 7º: Si el contenido natural de la zona saturada del acuífero excede al límite máximo permitido en este decreto, el límite máximo de la descarga será igual a dicho contenido natural. Artículo 8º: No se podrá emitir directamente a la zona saturada del acuífero, salvo que la emisión sea de igual o mejor calidad que la del contenido natural. ¿Cuál es la calidad de agua de la fuente? ¿Y del acuífero?

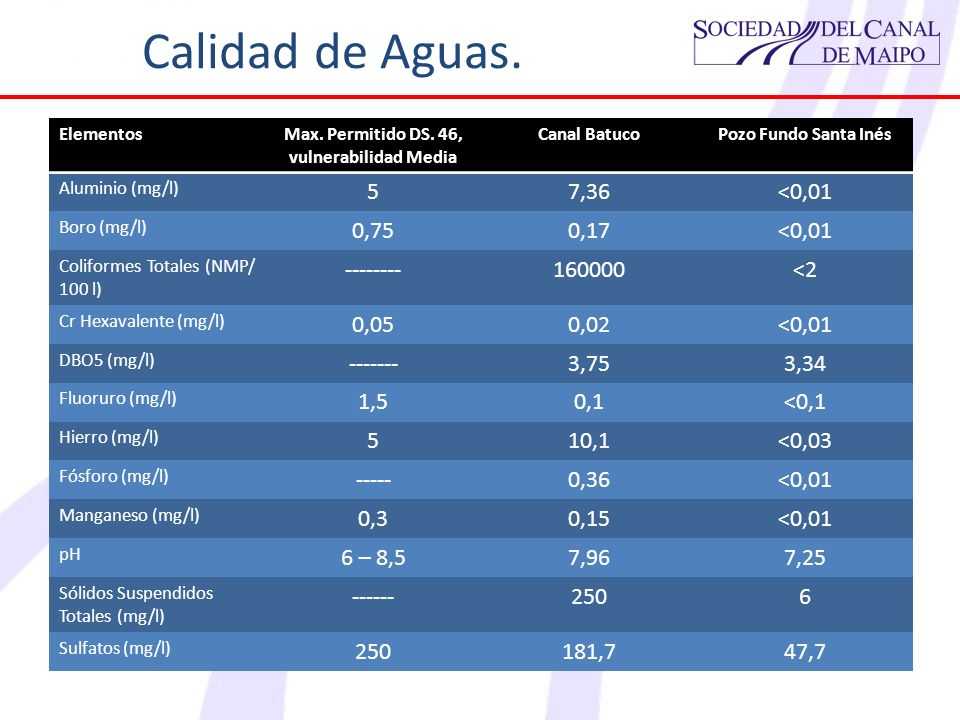

27 Calidad de Aguas. ElementosMax. Permitido DS. 46, vulnerabilidad Media Canal BatucoPozo Fundo Santa Inés Aluminio (mg/l) 57,36<0,01 Boro (mg/l) 0,750,17<0,01 Coliformes Totales (NMP/ 100 l) <2 Cr Hexavalente (mg/l) 0,050,02<0,01 DBO5 (mg/l) ,753,34 Fluoruro (mg/l) 1,50,1<0,1 Hierro (mg/l) 510,1<0,03 Fósforo (mg/l) ,36<0,01 Manganeso (mg/l) 0,30,15<0,01 pH 6 – 8,57,967,25 Sólidos Suspendidos Totales (mg/l) Sulfatos (mg/l) ,747,7

28 Calidad de Aguas. Es necesario un sistema de tratamiento convencional, es decir, un costo de inversión en una planta de tratamiento de agua con todas sus etapas: Floculación, Decantación, Filtración y Desinfección. Generación de una campaña de monitoreo de aguas de pozos para diseño y operación de la planta piloto.

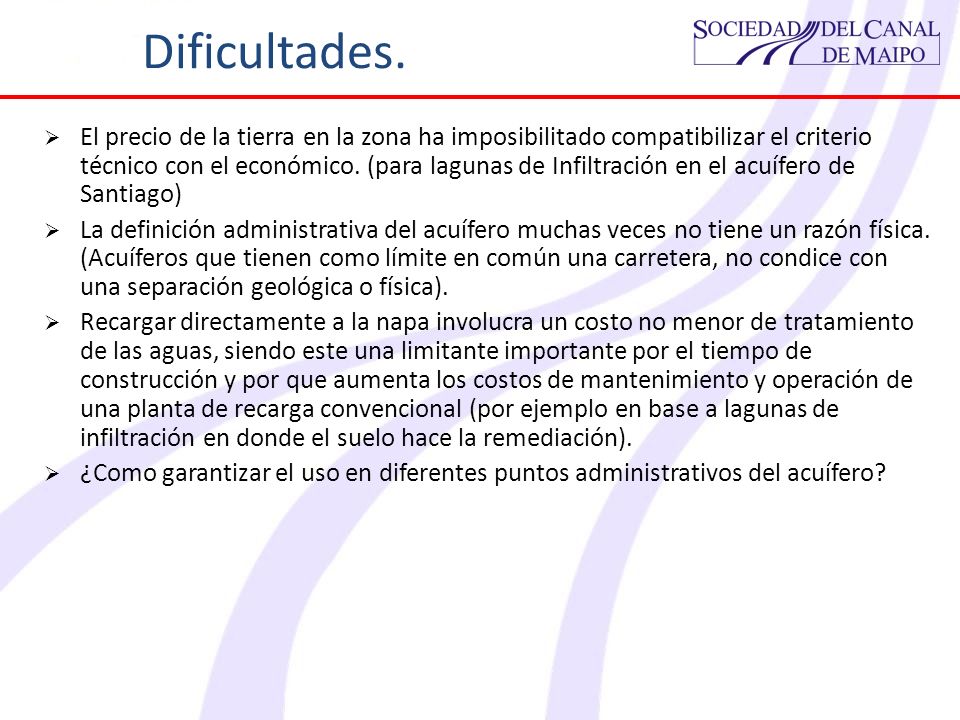

29 Dificultades. El precio de la tierra en la zona ha imposibilitado compatibilizar el criterio técnico con el económico. (para lagunas de Infiltración en el acuífero de Santiago) La definición administrativa del acuífero muchas veces no tiene un razón física. (Acuíferos que tienen como límite en común una carretera, no condice con una separación geológica o física). Recargar directamente a la napa involucra un costo no menor de tratamiento de las aguas, siendo este una limitante importante por el tiempo de construcción y por que aumenta los costos de mantenimiento y operación de una planta de recarga convencional (por ejemplo en base a lagunas de infiltración en donde el suelo hace la remediación). ¿Como garantizar el uso en diferentes puntos administrativos del acuífero?

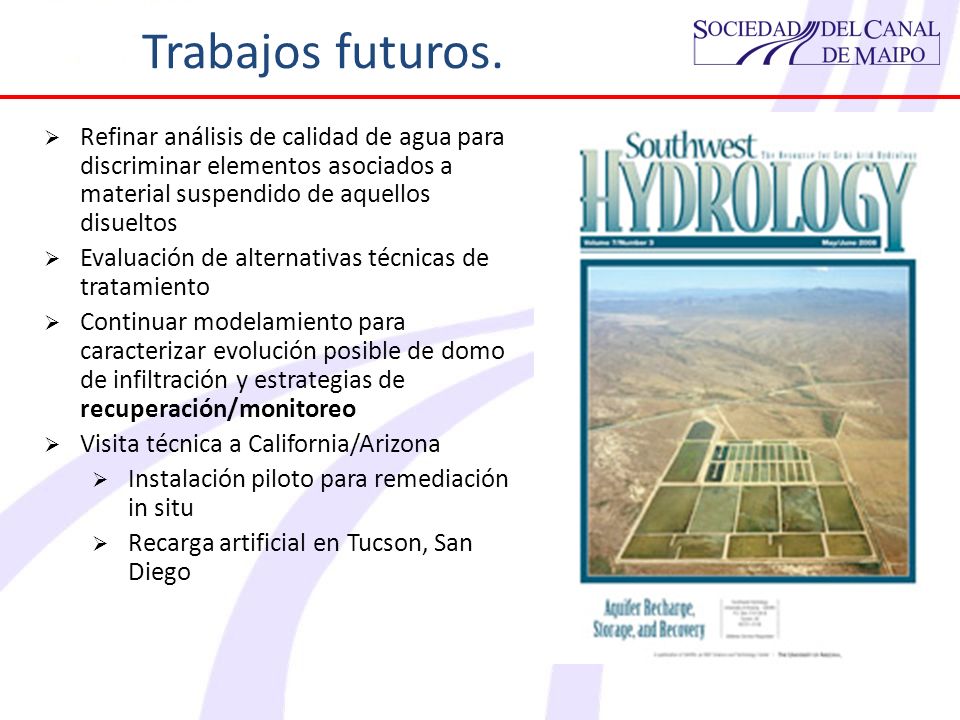

30 Trabajos futuros. Refinar análisis de calidad de agua para discriminar elementos asociados a material suspendido de aquellos disueltos Evaluación de alternativas técnicas de tratamiento Continuar modelamiento para caracterizar evolución posible de domo de infiltración y estrategias de recuperación/monitoreo Visita técnica a California/Arizona Instalación piloto para remediación in situ Recarga artificial en Tucson, San Diego

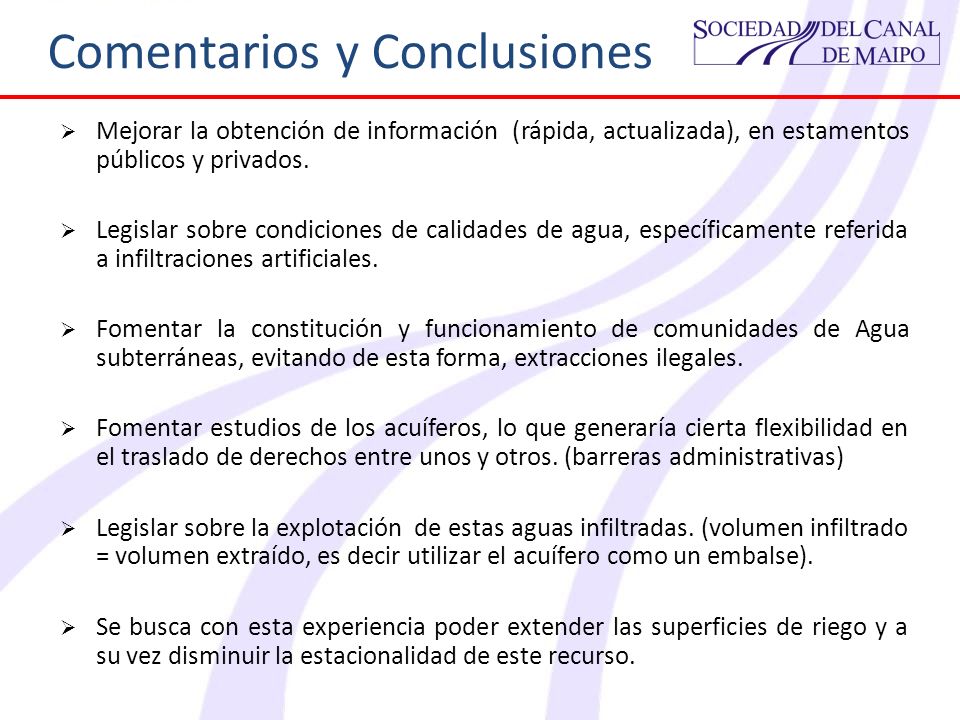

31 Comentarios y Conclusiones Mejorar la obtención de información (rápida, actualizada), en estamentos públicos y privados. Legislar sobre condiciones de calidades de agua, específicamente referida a infiltraciones artificiales. Fomentar la constitución y funcionamiento de comunidades de Agua subterráneas, evitando de esta forma, extracciones ilegales. Fomentar estudios de los acuíferos, lo que generaría cierta flexibilidad en el traslado de derechos entre unos y otros. (barreras administrativas) Legislar sobre la explotación de estas aguas infiltradas. (volumen infiltrado = volumen extraído, es decir utilizar el acuífero como un embalse). Se busca con esta experiencia poder extender las superficies de riego y a su vez disminuir la estacionalidad de este recurso.

32 Cuidemos el Agua…
